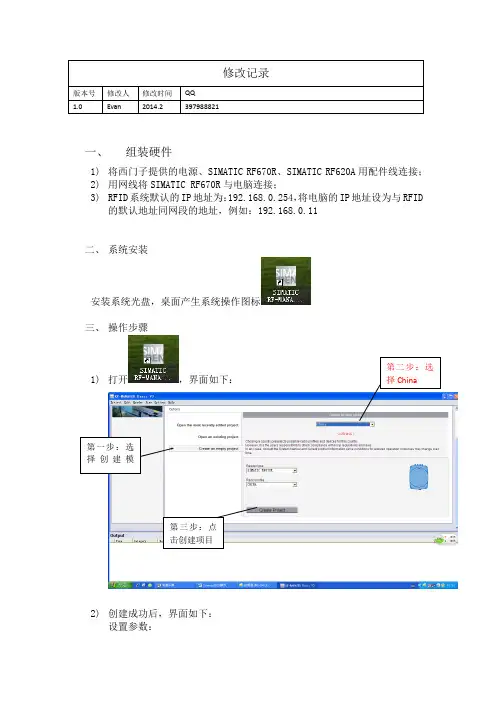

RFID操作手册

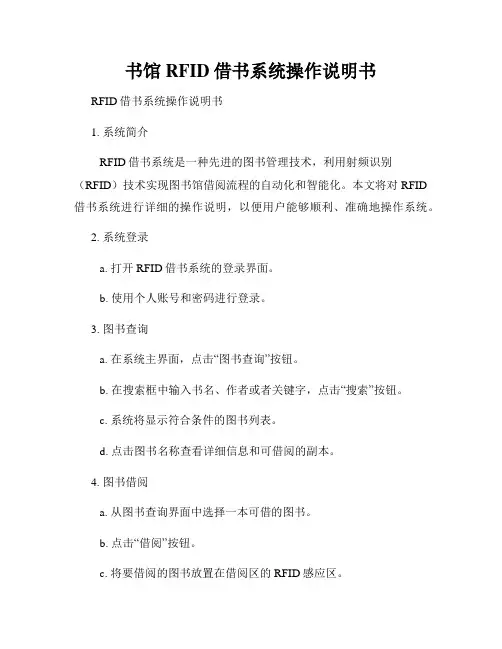

书馆RFID借书系统操作说明书RFID借书系统操作说明书1. 系统简介RFID借书系统是一种先进的图书管理技术，利用射频识别（RFID）技术实现图书馆借阅流程的自动化和智能化。

本文将对RFID 借书系统进行详细的操作说明，以便用户能够顺利、准确地操作系统。

2. 系统登录a. 打开RFID借书系统的登录界面。

b. 使用个人账号和密码进行登录。

3. 图书查询a. 在系统主界面，点击“图书查询”按钮。

b. 在搜索框中输入书名、作者或者关键字，点击“搜索”按钮。

c. 系统将显示符合条件的图书列表。

d. 点击图书名称查看详细信息和可借阅的副本。

4. 图书借阅a. 从图书查询界面中选择一本可借的图书。

b. 点击“借阅”按钮。

c. 将要借阅的图书放置在借阅区的RFID感应区。

d. 系统会确认借阅操作并生成借阅记录。

e. 借阅成功后，系统会提示用户借阅成功的消息。

5. 图书归还a. 在系统主界面，点击“图书归还”按钮。

b. 将要归还的图书放置在归还区的RFID感应区。

c. 系统会检测出被归还的图书并记录归还信息。

d. 归还成功后，系统会提示用户归还成功的消息。

6. 个人信息管理a. 在系统主界面，点击“个人信息”按钮。

b. 用户可以查看个人借阅记录、逾期罚款情况等信息。

c. 用户还可以修改密码和修改个人信息。

7. 系统退出a. 在系统主界面，点击“退出”按钮。

b. 系统会注销用户，并返回登录界面。

请用户注意：- 在进行借阅和归还操作时，请确保与系统的RFID感应区正常接触，以确保正常读取数据。

- 如果遇到图书无法正常读取或系统故障等问题，请及时联系图书馆的工作人员。

- 如果遗忘密码或遇到账号异常问题，请及时联系图书馆的工作人员进行处理。

我们希望RFID借书系统能够为您提供更加便捷、高效的借阅体验。

感谢您的使用！。

RFID读写控制器模块使用说明书浙江亚龙教育装备股份有限公司前言教育技术装备是教育改革进程的重要环节，在教学实验与实习、技能培训和考核，应知应会等鉴定方面，在理论与实践相结合，教学与生产相联系及培养学生动手能力、思维能力、创新能力有着不可替代的作用，正确使用及保养至关重要，不仅能方便您的工作和学习，而且能延长使用寿命和应用周期，更能发挥有形资产的功能、培育无形资产的人才。

为了与贵院（校）实验室管理条例相适应，特提出如下建议：一、使用设备前必须熟悉产品技术说明书、使用说明书和实验指导书，按厂方提出的技术规范和程序进行操作和实验。

二、注重设备的环境保护，减少暴晒、水浸及腐蚀物的侵袭，确保设备的绝缘电阻、耐压系数、接地装置及室内的温度、湿度和净化度，在学会安全用电状态下工作。

三、提倡设备在常规技术参数要求范围下工作，谨防在极限技术参数要求范围下操作，禁止设备在超越技术要求范围外工作，即作常规性实验，限做极限性实验，禁做破坏性实验。

四、实验、培训时，对于搭建的各种电路，在检查无误后方能通电。

五、严防重物、重力、机械物撞击和超越设备的承载能力和受冲击能力，使设备变形，直至损坏。

六、对于各种单元板、单元模块和仪表要轻拿、稳放，切勿产生拖、摔、砸等现象，以免损坏。

七、如设备出现漏电、缺相、短路，各种仪表、灯光显示异常及电火花、机械燥音或异味、冒烟等现象，应使用急停开关并立即断电、待查，进行设备维修，切勿带病操作和使用。

八、减少电灾害、磁干扰及振动对设备允许范围外的伤害。

九、长期不使用的设备，要做定期检查维护、保养处理，方能进行工作。

浙江亚龙教育装备股份有限公司2018年3月修订目录第1章模块简介 (1)1.1模块外观 (1)1.2模块概述 (1)1.3实训项目 (1)1.4配置清单 (2)1.5技术参数 (2)1.6功能特点 (2)第2章使用说明 (4)2.1通讯协议 (4)2.2用串口调试工具测试RFID读写控制器模块 (7)2.3用PLC控制RFID读写控制器模块 (10)第1章模块简介1.1 模块外观图1-1 模块外观图1.2 模块概述射频识别，RFID（Radio Frequency Identification）技术，又称无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。

RFID操作手册1.1.1.首先确认插入U盘1.1.2.双击程序“商业到货扫描.exe”,登陆RFID扫描程序输入正确的用户名和密码，点击“登录”进入系统。

1.1.3.到货单据录入1．选择下拉菜单中：【窗口】 【进货单据录入】，进入进货单据录入窗口：1．依据实际情况填写单据信息。

在右上方的窗口中，手动输入车号或通过下拉框选择车号（见图1）；在实物来源窗口中，企业信息栏里需要选择本进货的企业。

如果选择“国内进货”，那么需要在下拉框中选择“组织机构名称”（或者点击后面的“选择”按钮，出现图2所示页面，再进行选择，见图2）；如果选择“进口”，那么就需要选择“国家地区名称”；如果本次所到货物不拆件或分发给零售商，例如继续转卖给其他商业公司，则在到货标识里选择“到货确认”，反之，如果已确定本次所到货物将拆件或卖给零售商，则在到货标识里选择“最终到货确认”，如果并不明确此次到货的最终流向，这时我们可以先选择“到货确认”进行入库扫描，当以后确定了此次到货为最终到货时，再进行最终到货扫描；图1图23．在左边的基本信息中，依次选择入库仓库、票据类型，手动输入票号，实物扫描编号（此编号是根据准运证调出单位和微机编号，经过加密运算规则生成的唯一8位编码。

在准运证系统生成此编码时的运算规则，和烟草行业卷烟生产经营决策管理系统扫描PC上的验证规则相同，从而实现在到货点录入该号时进行校验，如果输入的编号是错误的，系统会给出错误提示，可以比较有效避免编号的随意录入和无意的录入错误。

）然后点击【添加】按钮，出现以下界面：4．分别填写“牌号规格”和“进货量”，点击【添加】按钮，完成添加操作。

如果要继续添加本条单据的品牌规格和数量，重复上述步骤。

(在添加“牌号规格”时，可以直接从下拉框里选择，也可以输入条码的前几位，系统会自动将符合输入的这几位的牌号规格显示出来，或者输入品牌的某些汉字后，按下回车键，系统会自动显示出符合条件的排序在最前的牌号，省去了大量查找的麻烦)5．注意，左上方的小【添加】按钮用来添加进货的各种牌号和数量，系统支持一个单据中开多个牌号，所有单据信息编辑好后，点击右上方的大【添加】按钮，这时是生成了一个新的入库单进入数据库，并且新增单据在界面下方的“未进货信息”列表中显示：6．若要对未进货或进货中的信息列表中的单据进行修改，可以双击选中该单据，其信息会重新显示在上方的进货单据录入面板中，再进行修改操作：在左边的基本信息框中，点击【添加】按钮，可以向原单据加入不同品牌的件烟；选中牌号规格里的某条单据信息，点击【删除】按钮，可以将此条信息删除。

RFID设备操作使用说明RFID（Radio Frequency IDentification）即射频识别技术,又称电子标签、无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，无需识别系统与特定目标之前建立机械或光学接触。

一套完整的RFID系统，是由阅读器（即手持终端或桌面式终端）与电子标签及应用软件系统三个部分所组成，其工作原理是阅读器发射一特定频率的无线电波能量给电子标签用以驱动电子标签电路将内部的数据送出，此时阅读器便依序接收解读数据，送给应用程序做相应的处理。

本次购买的两套设备均为深圳市溪源尔科技有限公司的产品，分别为E9900U超高频手持机及RFID桌面式超高频发卡器。

但所购买的手持终端机功能进行了裁剪，只具有UHF RFID识别及WIFI功能。

下面讲解下两套设备的使用：E9900U超高频手持终端机注：关于手持机快捷键的一些说明：左右两侧的黄色按键是显示桌面的功能，键盘上黄色按键是二维扫描的快捷键，F2键是打开二维应用程序的快捷键1.开关机长按手持机键盘右下角的红色小按键3秒开机，再次长按关机。

2.触摸笔校准在桌面上找到“我的设备”，打开“我的设备”->“控制面板”->“笔针”，出现以下触摸笔校准界面选择“校准”点击“再校准”。

用触摸笔依次点击十字光标进行校准。

最后再点击一下屏幕或者按一下”OK”键保存设置。

3.查看内存和Nandflash 空间大小“我的设备”->控制面板->系统。

可以看到剩余内存为191132KB 约187M。

其余内存为系统运行所需内存。

查看NandFlash 空间大小。

找到nandflash 右键->属性或者“我的设备”->控制面板->存储管理器如下图：4.电池检测在桌面上找到“我的设备”，打开“我的设备”->“控制面板”->“电源”，弹出电源属性对话框，显示电池电量如图：充电用AC电源线，连上设备后，手持机屏幕上的右上角，充电电源指示灯，红灯亮，桌面任务栏上显示充电图标；如下：5.手持机与计算机通信5.1 安装USB同步驱动系统在启动后，在USB数据线连接PC的状态下，本设备将作为从设备，被PC监测到，如果没有安装USB同步驱动，PC端自动发现新硬件，并要求安装USB同步驱动，要使本设备与PC通信，需安装：1、ＵＳＢ同步驱动2、Microsoft ActiveSync4.5 同步软件下面介绍详细安装步骤：选择在这些位置上搜索最近驱动程序浏览：找到我们发给你的驱动选择USB同步驱动选择下一步5.2 安装Microsoft ActiveSync4.5 同步软件6.UHF 模块的使用1. 基本操作1.1读915M 卡号启动手持机，找到并打开我的设备\NandFlash\Powercontrol.exe 如图1所示：打开RFID_915（UHF模块）的电源，如图2所示图1 图2关闭Powercontrol.exe应用程序，打开UHF02_Demo.exe程序，点击打开串口，提示打开串口成功即可，如图3图3选择UHF02_Demo应用程序的“盘存”选项卡点击单步识别按钮，进行读卡操作，将卡置于合适的位置上，就可以读到卡号(标签ID)了。

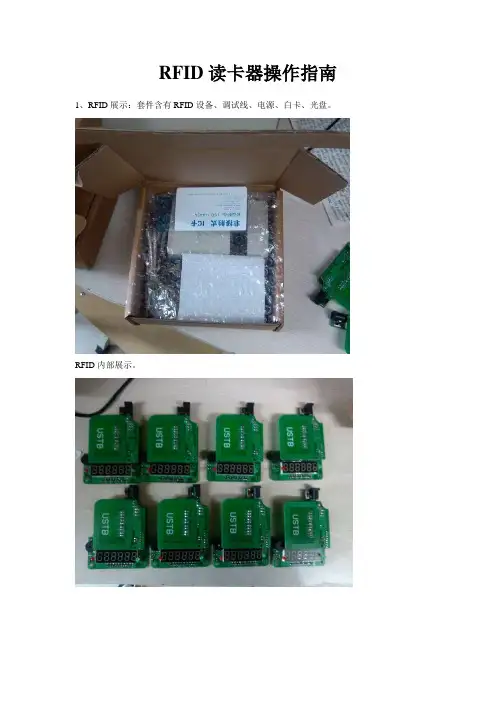

RFID读卡器操作指南1、RFID展示：套件含有RFID设备、调试线、电源、白卡、光盘。

RFID内部展示。

1、连接电源，观察读卡器绿灯亮，数码管显示为0。

2、刷卡，红灯亮，蜂鸣器响，数码管显示卡内默认余额（有点余额为100或200）。

3、连接串口，安装RFID应用软件中的USB转串口驱动，安装CH341-W7.exe驱动。

4、卡片放上，打开RFID调试软件中的“串口.exe”，点击读取余额，或者别的操作。

获取余额。

5、查看源码，可修改硬件驱动程序，或者软件上位机。

6、调试源码时候，可打开外壳，电路板上含有电源开关。

7、器件清单（具体参照实物电路板为准） 天线电路板主控电路板元件清单表 器件 标号 封装 名称 数量 FM1702SL 1 SOP24 FM1702SL 1 22 C1, C2 0805 CAP 2 68nf C3, C14 0805 CAP 2 104 C4, C5 0805 CAP 2 15P C6, C13 0805 CAP 2 130P C8, C11 0805 CAP 2 180P C9 0805 CAP 1 150P C10 0805 CAP 1 100uF/16V E1 RB10U CAP 插件 1 103 E2 0805 CAP 1 1uH L1, L2 0805 2 820 R9 0805 RES2 1 1K R10 0805 RES2 1 13.56MHzY1XTAL1-3OSO1器件 标号 封装 名称 数量 BEEP B1 BEEP BEEP 1 100uF C1 电解电容 Cap Pol1 1 104 C2, C3, C60805Cap 3 105 C4, C5, C7, C8, C9, C10 0805 Cap 6 22P C11, C12 0805 CAP 2 贴片二极管 D1 LED-DIODE 1N4007 1 绿灯 L1 0805 LED 1 红灯 L2 LED(直插) LED 1 绿灯 L3LED(直插) LED 1 插座 P1（5.5*2.1） 电源插头 Header 2H 1 Header 3H P2白色插座（直角），插头Header 3H 1 9012 Q1, Q2, Q3, Q4, Q5,Q6, SOT-23 2N3906 6 8550 Q7SOT-231 1k R1, R10, R11, R12,R13, R14, R16, R17 0805 RES1, Res3 8 390R2, R3, R4, R5, R6, R7, R8, R9, R19, 0805RES114R20, R21, R22, R23, R2410K R15, R18, R27, R28,R29, R30 0805 RES1, Res3 6SW-PB S1 拨动两位SW-PB 1 74HC245（宽的）U1 SOP-20 74HC245 1LG3661BH U2 0.36寸6位红色共阳动态数码管/6位数码管 1MAX232E U3 SOP-16 MAX232E 1 STC11F32X U4 LQFP-44 STC11F32 1 18.432M Y1 XTAL1-3 CRYSTAL 1 串口引出线 1。

User manualRFID IND-U1 ReaderINVEO s.c.ul. Rzemieślnicza 2143-340 Kozytel: +48 785552252Dear Customer!Thank you very much for choosing our product. Before its use, please read these instructions carefully. There are given here the most appropriate ways of dealing with this device, the basic principles of safety and maintenance. Please also keep the user manual so that you can read it during later use.Remember!The manufacturer is not liable for any damage caused by improper use of the device for its intended purpose or improper handling, as well as fault driver resulting from improper use.Table of contents1 PRELIMINARY INFORMATIONS (4)2 PURPOSE OF THE DEVICE (5)3 WARRANTY AND LIABILITY OF THE MANUFACTURER (5)4 SAFETY GUIDELINES (6)4.1 P OWER SUPPL Y (6)4.2 S TORAGE, WORK CONDITIONS (6)4.3 I NSTALLATION AND USE OF THE MODULE (6)4.4 U TILISATION OF THE MODULE (6)5 CONSTRUCTION OF THE MODULE (7)5.1 G ENERAL FEATURES (7)6 DEVICE CONFIGURATION (8)6.1 OUTPUTS – O UTPUTS OPERATING MODE................................................................................................................ . (9)6.2 INPUTS – S TATUS OF INPUTS (10)6.3 BUZZER & LEDS – L EDS AND SOUND SIGNALING CONTROL (10)6.4 RS485 - C ONFIGURATION RS485 (10)6.5 CARD SERIAL NUMBER - R EAD CARD NUMBER (10)7 MODBUS SUPPORT (11)7.1 MODBUS ADDRESSES (11)8 DESCRIPTION OF TERMINALS (13)9 DISTANCE FIXING HOLES (14)NOTES (15)Before starting work with the device, read The User manual and follow theinstructions contained therein!1Preliminary informationsDescription of visual symbols used in this user manual:This symbol is responsible for reviewing the appropriate place in theuser instructions,warnings and important information.Failure tofollow warnings could cause injury or damage to the module ✋Important information and guidelines☞Following this guidelines makes the use of the module easier. Attention: The appearance of the screen shots shown in this manual may differ slightly from the actual work with the module. The differences may relate to the size and font type and size of symbols. There are no differences in the content of the information.2Purpose of the deviceRFID-IND-U1 reader is used to read the UNIQUE transponders code. The transponder code is available using the MODBUS RTU protocol.3Warranty and liability of the manufacturerThe manufacturer provides a 2-year warranty on the module. The manufacturer also provides post-warranty service for 10 years from the date of the introducing the module on the market. The warranty covers all defects in material and workmanshipThe manufacturer undertakes to comply with the contract of guarantee,if the following conditions are met::∙all repairs,alterations,extensions and device calibrations are performed by the manufacturer or authorized service,∙supply network installation meets applicable standards in this regard,∙the device is operated in accordance with the recommendations outlined in this manual∙the device is used as intended..The manufacturer assumes no responsibility for consequences resulting from improper installation, improper use of the module, not following this manual and the repairs of the module by individuals without permission.This device doesn’t contain serviceable parts.4Safety guidelinesThe module has been constructed using modern electronic components, according to the latest trends in the global electronics.In particular,much emphasis was placed on ensuring optimum safety and reliability of control.The device has a IP65hermetic housing with a high-quality plastic.4.1Power supplyThe module is suitable for power supply 10-24VDC.4.2Storage, work conditions.The reader is equipped with a sealed IP65 enclosure which means:•total resistance to foreign objects•resistance to water jet directed directly to the device•storage and operation at temperatures from -25 ° C to + 60 ° C,4.3Installation and use of the moduleThe module should be used following the guidelines shown in next part of the user manual.4.4Utilisation of the moduleWhen it becomes necessary to liquidate the device (e.g., after the time of use), please contact the manufacturer or its representative, who are obliged to respond appropriately, i.e., collecting the module from the user. You can also ask the companies involved in utilization and/or liquidation of electrical or computer equipment.Under no circumstances should you place the device along with other garbage5Construction of the module5.1General featuresThe reader is equipped with an RS485 port supporting MODBUS RTU protocol and a USB port used for configuration and testing of the module.The device has two relay outputs and two inputs.Technical data:Supply voltage:12-24VDCPower supply: 15mA (12V)Transponders:Supported transponder standard: UNIQUECarrier frequency: 125kHzReading distance to 10cm (depending on the type of transponder used) Communication:1 RS485 port -modbus RTU1 USB port to configurationInputs/Outputs2 relay outputs2 inputsDimensions:(width) 100 mm x (height) 100 mm x (depth) 55.6 mm6Device configurationAfter installing the RFID U1 Config program and starting it, connect the USB cable to the computer and the module (in this case, the external power supply of the module is not required - the device is plugged into the USB port).The first line of the program window displays information about the version of the configuration program-PC version,reader software version-RFID Software and reader version-RFID Hardware.We also have information on whether the configuration program was connected to a reader - Connected - Not connectedFigure 1. Program window view6.1OUTPUTS – Outputs operating modeMode – Sets the output mode. The output can work in the following modes:∙DISABLE∙BISTABLE∙ASTABLE∙TIME – the output will trip to the Time ON then the output will turn off (eg the control of the electromagnet)The work charts are shown in the figure below.Power ON – the state of the output after turn on the power•Active•InactiveTime ON – the time for which the channel is switched on (Astable and Time mode)Time OFF – the time interval between activations of the channel (Astable mode)State – visualization of the output, if a rectangle is yellow it means that the output current is turned on.Buttons Out 1 and Out 2 outputs can be activate or deactivate.6.2INPUTS – Status of inputsFields STATE INPUT 1 and STATE INPUT 2 dislays the actual state of inputs. Square field in black - input inactive, field in yellow - active input.6.3BUZZER & LEDS – Leds and sound signaling controlIn the BUZZER & LEDS settings we can indicate how the leds and the buzzer react when the card is inserted into the reader.•OFF - no reaction after card application•ON READ -activation after card applicationFor example, select the option:When the card is applied to the reader, the LED 1 will light up and the buzzer will sound, LED 2 will be off.These options help in interacting with the operator (the person applying the card knows the reader correctly reads it).Regardless of the selected setting, it is always possible to control the signaling via the MODBUS RTU protocol.6.4RS485 - Configuration RS485This field is used to configure the communication of the reader with the MASTER device. MODE(setting of 9th bit of transmission):∙None∙Even – parity bit∙Odd – odd bitBaudRate – speed transmission boxi (1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200)Device Address – device address for MODBUS protocol6.5CARD SERIAL NUMBER - Read card numberThe field displays the last RFID transponder code read and the type of card.7Modbus supportThe following MODBUS RTU functions are supported: - 0x01 Read Coils- 0x03 Read Holding Register- 0x05 Write Single Coil- 0x06 Write Single Register- 0x0F Write Multiple Coils- 0x10 Write Multiple Registers7.1MODBUS addressesIn general use, you have to polling Coil 1000.When it change to 1 it is mean that the RFID device read new tag.Holding registers 1002-1011 contains tag ID.When you read ID number you should release Coil 1016 (or Holding Reg 1000) flag (clear to 0). Only after that the reader is able to read next ID tag.Modification of the output parameters can be done by the MODBUS protocol. It is not stored in the module's permanent memory. That means after reboot, the output parameters previously saved to the EEPROM by the configuration program will be restored.8Description of terminalsThe view of the PCB is shown in the figure below.Figure 1. Description of pins.DescriptionPower connector 12-24VDCRelay output 1max 1 A if 30 VDCmax 0.5 A if 125 VACRelay output 2max 1 A if 30 VDCmax 0.5 A if 125 VACInput 1Input 2USB port - module configurationConnector RS485 MODBUSShortening the BOOT pins when power is applied causes the moduleto enter the bootloader mode9Distance fixing holesNotes……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………..………………………………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………..……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………..。

RFID设备操作使用说明RFID（Radio Frequency IDentification）即射频识别技术,又称电子标签、无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，无需识别系统与特定目标之前建立机械或光学接触。

一套完整的RFID系统，是由阅读器（即手持终端或桌面式终端）与电子标签及应用软件系统三个部分所组成，其工作原理是阅读器发射一特定频率的无线电波能量给电子标签用以驱动电子标签电路将内部的数据送出，此时阅读器便依序接收解读数据，送给应用程序做相应的处理。

本次购买的两套设备均为深圳市溪源尔科技有限公司的产品，分别为E9900U超高频手持机及RFID桌面式超高频发卡器。

但所购买的手持终端机功能进行了裁剪，只具有UHF RFID识别及WIFI功能。

下面讲解下两套设备的使用：E9900U超高频手持终端机注：关于手持机快捷键的一些说明：左右两侧的黄色按键是显示桌面的功能，键盘上黄色按键是二维扫描的快捷键，F2键是打开二维应用程序的快捷键1.开关机长按手持机键盘右下角的红色小按键3秒开机，再次长按关机。

2.触摸笔校准在桌面上找到“我的设备”，打开“我的设备”->“控制面板”->“笔针”，出现以下触摸笔校准界面选择“校准”点击“再校准”。

用触摸笔依次点击十字光标进行校准。

最后再点击一下屏幕或者按一下”OK”键保存设置。

3.查看内存和Nandflash 空间大小“我的设备”->控制面板->系统。

可以看到剩余内存为191132KB 约187M。

其余内存为系统运行所需内存。

查看NandFlash 空间大小。

找到nandflash 右键->属性或者“我的设备”->控制面板->存储管理器如下图：4.电池检测在桌面上找到“我的设备”，打开“我的设备”->“控制面板”->“电源”，弹出电源属性对话框，显示电池电量如图：充电用AC电源线，连上设备后，手持机屏幕上的右上角，充电电源指示灯，红灯亮，桌面任务栏上显示充电图标；如下：5.手持机与计算机通信5.1 安装USB同步驱动系统在启动后，在USB数据线连接PC的状态下，本设备将作为从设备，被PC监测到，如果没有安装USB同步驱动，PC端自动发现新硬件，并要求安装USB同步驱动，要使本设备与PC通信，需安装：1、ＵＳＢ同步驱动2、Microsoft ActiveSync4.5 同步软件下面介绍详细安装步骤：选择在这些位置上搜索最近驱动程序浏览：找到我们发给你的驱动选择USB同步驱动选择下一步5.2 安装Microsoft ActiveSync4.5 同步软件6.UHF 模块的使用1. 基本操作1.1读915M 卡号启动手持机，找到并打开我的设备\NandFlash\Powercontrol.exe 如图1所示：打开RFID_915（UHF模块）的电源，如图2所示图1 图2关闭Powercontrol.exe应用程序，打开UHF02_Demo.exe程序，点击打开串口，提示打开串口成功即可，如图3图3选择UHF02_Demo应用程序的“盘存”选项卡点击单步识别按钮，进行读卡操作，将卡置于合适的位置上，就可以读到卡号(标签ID)了。
