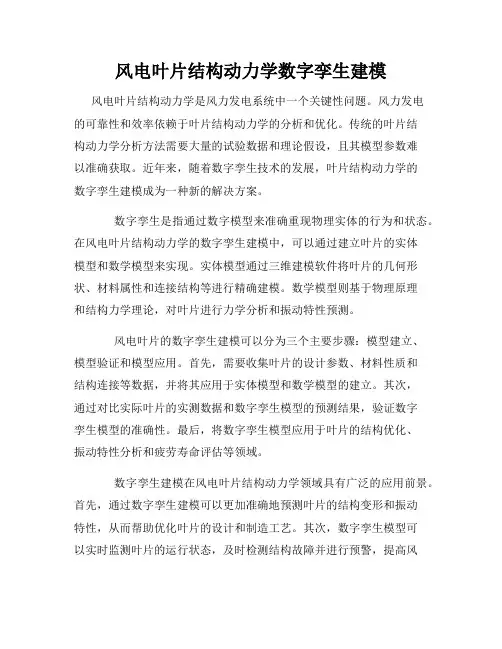

风电叶片结构动力学数字孪生建模风电叶片结构动力学是风力发电系统中一个关键性问题。
风力发电的可靠性和效率依赖于叶片结构动力学的分析和优化。
传统的叶片结构动力学分析方法需要大量的试验数据和理论假设，且其模型参数难以准确获取。
近年来，随着数字孪生技术的发展，叶片结构动力学的数字孪生建模成为一种新的解决方案。
数字孪生是指通过数字模型来准确重现物理实体的行为和状态。
在风电叶片结构动力学的数字孪生建模中，可以通过建立叶片的实体模型和数学模型来实现。
实体模型通过三维建模软件将叶片的几何形状、材料属性和连接结构等进行精确建模。
数学模型则基于物理原理和结构力学理论，对叶片进行力学分析和振动特性预测。
风电叶片的数字孪生建模可以分为三个主要步骤：模型建立、模型验证和模型应用。
首先，需要收集叶片的设计参数、材料性质和结构连接等数据，并将其应用于实体模型和数学模型的建立。
其次，通过对比实际叶片的实测数据和数字孪生模型的预测结果，验证数字孪生模型的准确性。
最后，将数字孪生模型应用于叶片的结构优化、振动特性分析和疲劳寿命评估等领域。
数字孪生建模在风电叶片结构动力学领域具有广泛的应用前景。
首先，通过数字孪生建模可以更加准确地预测叶片的结构变形和振动特性，从而帮助优化叶片的设计和制造工艺。
其次，数字孪生模型可以实时监测叶片的运行状态，及时检测结构故障并进行预警，提高风电系统的可靠性和安全性。
此外，数字孪生模型还可以用于叶片的疲劳寿命评估和剩余寿命预测，为风电叶片的维护和管理提供科学依据。
在数字孪生建模的过程中，需要解决一些关键性问题。
首先，叶片的实体模型需要准确地捕捉叶片的几何形状和材料属性等特征，以及叶片和塔筒等结构之间的连接情况。
其次，数学模型需要基于力学原理和结构力学理论，准确描述叶片的力学行为和振动特性。
此外，数字孪生建模过程中需要合理选择模型参数，并利用试验数据对模型进行验证和校准。
总之，风电叶片结构动力学的数字孪生建模为风力发电系统的可靠性和效率提供了一种新的解决方案。
风电叶片模具制作步骤介绍风电叶片是风能发电机的核心部分，其质量和性能直接影响发电效果。
为了提高风电叶片的质量和效率，需要对其进行不断优化和改进。
而制作优质叶片的关键之一就是模具制作。
本文将介绍风电叶片模具制作的详细步骤。
一、模具设计模具设计是模具制作的第一步，决定了模具的尺寸和形状。
首先要根据风电叶片的外形和尺寸来设计出模具的形状和尺寸。
同时根据叶片材料的特性以及叶片工艺的需求，设计出合适的结构和壁厚等参数。
通常，模具设计需要结合CAD/CAM/CAE技术进行。
二、模具制造当模具设计完成后，需要进行模具的加工和制造。
制造模具的方法有很多种，包括CNC加工、电火花加工等。
在制造过程中，需要注意模具的平整度和精度，以及模具的结构和强度等方面的要求。
三、模具样品制作当模具制造完成后，需要进行模具样品的制作。
模具样品是模具制作过程中的一个关键环节，也是检验模具质量的重要环节。
根据模具的设计要求和叶片材料特性，制作出叶片模具的样品。
在制作过程中需要注意模具的温度、压力、速度等参数，以及模具与叶片材料之间的匹配度，确保样品的平整度和精度，以及模具的使用寿命和性能。
四、样品测试和调整当模具样品制作完成后，需要进行测试和调整。
测试叶片样品的强度、平整度、表面光洁度等各项参数，以及使用模具的方便程度和效率等方面。
根据测试结果进行调整和修改，提高叶片的质量和性能，并确定模具的可行性和适用性。
五、批量制造叶片当模具样品测试和调整完成后，可以进行批量制造叶片。
根据模具的设计要求和样品测试结果，制造出符合要求的叶片。
同时需要注意叶片的工艺流程和工艺参数，确保叶片的质量和性能，提高叶片的制造效率和降低成本。
六、模具维修和保养模具制作完成后，需要进行模具的维修和保养。
随着使用次数的增加，模具的磨损和损坏也会逐渐增加，需要进行定期的维修和保养。
维护模具的平整度和精度，增加模具的使用寿命和性能，提高制造效率和降低成本。
综上所述，风电叶片模具制作需要经过模具设计、模具制造、模具样品制作、样品测试和调整、批量制造叶片、模具维修和保养等多个环节。

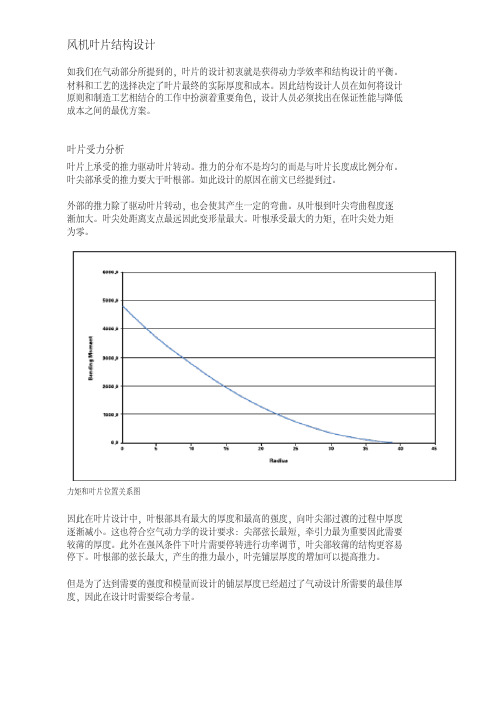

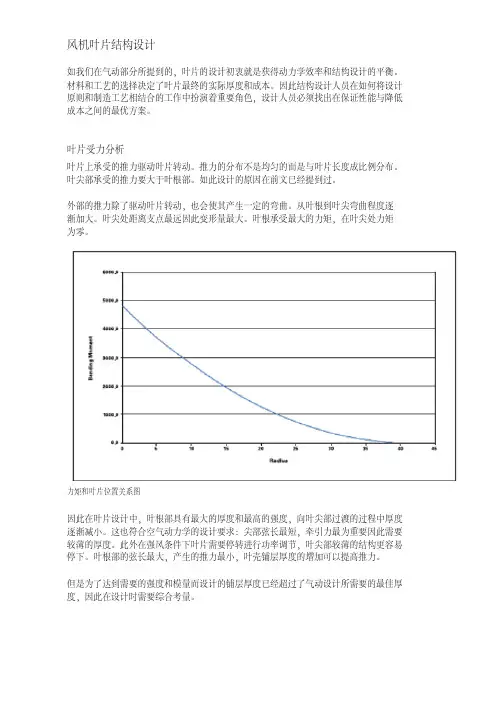

风机叶片结构设计如我们在气动部分所提到的，叶片的设计初衷就是获得动力学效率和结构设计的平衡。
材料和工艺的选择决定了叶片最终的实际厚度和成本。
因此结构设计人员在如何将设计原则和制造工艺相结合的工作中扮演着重要角色，设计人员必须找出在保证性能与降低成本之间的最优方案。
叶片受力分析叶片上承受的推力驱动叶片转动。
推力的分布不是均匀的而是与叶片长度成比例分布。
叶尖部承受的推力要大于叶根部。
如此设计的原因在前文已经提到过。
外部的推力除了驱动叶片转动，也会使其产生一定的弯曲。
从叶根到叶尖弯曲程度逐渐加大。
叶尖处距离支点最远因此变形量最大。
叶根承受最大的力矩，在叶尖处力矩为零。
力矩和叶片位置关系图因此在叶片设计中，叶根部具有最大的厚度和最高的强度，向叶尖部过渡的过程中厚度逐渐减小。
这也符合空气动力学的设计要求：尖部弦长最短，牵引力最为重要因此需要较薄的厚度。
此外在强风条件下叶片需要停转进行功率调节，叶尖部较薄的结构更容易停下。
叶根部的弦长最大，产生的推力最小，叶壳铺层厚度的增加可以提高推力。
但是为了达到需要的强度和模量而设计的铺层厚度已经超过了气动设计所需要的最佳厚度，因此在设计时需要综合考量。
内部梁结构如果叶片内部采取实心结构则厚度的设计就变得非常简单，只需要依据弯曲力矩进行设计即可。
但实心结构受力时，叶片向下弯曲时上表面的材料受到拉力，下表面的材料受到压力，中间部分的材料受力较少而没有发挥出最大的作用。
因此为了降低生产成本，设计中可以去除一些不必要的材料，所以常见的叶片都采用了中空式设计。
还有一种极端的设计方案，就是将叶片分成上下两部分，中间完全不用任何连接。
而实际应用中无论从剪切强度和空气动力学设计上考量这种设计都是不可行的。
首先从空气动力学角度出发整个叶壳必须是连续的整体。
此外从剪切强度出发如果没有任何连接，两部分没有形成一体，使用中会发生相对滑动，也不能承担弯曲载荷，叶片中连接上下梁帽的连接部件称为抗减腹板。
叶片设计流程一. 空气动力设计1.确定风轮的几何和空气动力设计参数2.选择翼型3.确定叶片的最佳形状4.计算风轮叶片的功率特性5.如果需要可以对设计进行修改并重复步骤4,以找到制造工艺约束下的最佳风轮设计。
6.计算在所有可遇尖速比下的风轮特性对于每个尖速比可采用上面步骤4所述的方法，确定每个叶素的空气动力状态，由此确定整个风轮的性能。
7.风力机叶片三维效应分析8.非定常空气动力现象9.风力机叶片的动态失速10.叶片动态入流.风机载荷计算作为风力机设计和认证的重要依据，用于风力机的静强度和疲劳强度分析。
国际电工协会制定的IEC61400-1标准、德国船级社制定的GL规范和丹麦制定的DS 472标准等对风力机的载荷进行了详细的规定。
2.1 IEC61400-1标准规定的载荷情况2.2 风机载荷计算1计算模型1）风模型（1）正常风模型（2）极端风模型（3）三维湍流模型2）风机模型风机模型包括几何模型、空气动力学模型、传动系统动力学模型、控制系统闭环模型和运行状态监控模型等。
2风力机载荷特性1）叶片上的载荷（1）空气动力载荷包括摆振方向的剪力Q yb和弯矩M Xb、挥舞方向的剪力Q b和弯矩M Jb以及与变浆距力矩平衡的叶片俯仰力矩M b。
可根据叶片空气动力设计步骤4中求得的叶素上法向力系数Cn和切向力系数Ct,通过积分求出作用在叶片上的空气动力载荷。
（2）重力载荷作用在叶片上的重力载荷对叶片产生的摆振方向弯矩，随叶片方位角的变化呈周期变化，是叶片的主要疲劳载荷。
（3）惯性载荷(4)操纵载荷2 )轮毂上的载荷3)主轴上的载荷4)机舱上的载荷5)偏航系统上的载荷6)塔架上的载荷三.风力机气动弹性当风力机在自然风条件下运行时，作用在风力机上的空气动力、惯性力和弹性力等交变载荷会使结构产生变形和振动，影响风力机的正常运行甚至导致风力机损坏。
因此，在风力机的设计中必须考虑系统的稳定性和在外载作用下的动力响应，主要有①风力机气动弹性稳定性和动力响应②风力机机械传动系统的振动③风力机控制系统(包括偏航系统和变浆距系统等) 的稳定性和动力响应④风力机系统的振动。
风力发电叶片1. 简介风力发电是利用风能产生电力的一种可再生能源技术。
在风力发电系统中，风力发电叶片是将风能转化为机械能的重要组成部分。
本文将介绍风力发电叶片的结构设计、材料选择和性能优化等相关内容。
2. 结构设计风力发电叶片的结构设计是保证其工作效率和稳定性的关键。
一般而言，风力发电叶片采用对称的空气动力学外形，以提高其抗风载荷和动态特性。
常见的风力发电叶片设计结构包括单叶片结构、双叶片结构和三叶片结构。
2.1 单叶片结构单叶片结构是最简单的风力发电叶片设计，通常由一根悬臂梁构成。
该结构的优点是结构简单、重量轻，适用于小型风力发电系统。
然而，由于单叶片结构的刚度较低，容易受到外部风载荷的影响，稳定性较差。
2.2 双叶片结构双叶片结构是常见的风力发电叶片设计，由两个对称的叶片组成。
该结构的优点是稳定性较高，能够在较强的风力环境中工作。
同时，双叶片结构还具有较好的平衡性能和动态特性。
2.3 三叶片结构三叶片结构是目前最常用的风力发电叶片设计。
该结构具有良好的平衡性能和稳定性，能够适应不同风力环境下的运行要求。
此外，三叶片结构在启动和停止过程中的动态响应也较为平稳。
3. 材料选择风力发电叶片的材料选择是确保其强度和耐久性的重要因素。
常用的风力发电叶片材料包括玻璃纤维增强塑料（FRP）、碳纤维增强塑料（CFRP）和复合材料等。
3.1 玻璃纤维增强塑料（FRP）玻璃纤维增强塑料是一种常用的风力发电叶片材料。
其优点包括价格低廉、良好的抗腐蚀性能和较高的强度。
然而，玻璃纤维增强塑料的密度较大，导致叶片重量较重，不利于提高风力发电系统的效率。
3.2 碳纤维增强塑料（CFRP）碳纤维增强塑料是一种轻质高强度的风力发电叶片材料。
相比于玻璃纤维增强塑料，碳纤维增强塑料具有更大的比强度和比刚度，可以显著减轻叶片的重量，提高风力发电系统的效率。
然而，碳纤维增强塑料的价格较高，制造成本较大。
3.3 复合材料复合材料是一种由两种或两种以上的材料组成的材料。
风电叶片主梁结构、风电叶片及风力发电机组的制作方法【原创版4篇】《风电叶片主梁结构、风电叶片及风力发电机组的制作方法》篇1一种风电叶片主梁结构，其特征在于，包括：第一梁1、第二梁2、第三梁3、加强筋4、端板5和垫板6；所述第一梁1和第二梁2通过端板5和垫板6铰接，所述第三梁3与第二梁2通过加强筋4连接。
风电叶片及风力发电机组的制作方法，其特征在于，包括以下步骤：提供第一梁1、第二梁2、第三梁3、加强筋4、端板5和垫板6，将第一梁1和第二梁2通过端板5和垫板6铰接，所述第三梁3与第二梁2通过加强筋4连接，然后对风电叶片进行装配。
《风电叶片主梁结构、风电叶片及风力发电机组的制作方法》篇2一种风电叶片主梁结构，包括：1. 中央梁，设置在风电叶片中央位置，其上下两侧分别与风电叶片的上蒙皮和下蒙皮固定连接；2. 支撑梁，设置在中央梁的两侧，其上下两侧分别与风电叶片的侧壁和上蒙皮固定连接；3. 腹板，设置在中央梁和支撑梁之间，其上下两侧分别与中央梁和支撑梁固定连接。
风电叶片及风力发电机组的制作方法，包括以下步骤：腹板；2. 将中央梁、支撑梁和腹板组装成风电叶片主梁结构；3. 将风电叶片主梁结构与风电叶片的上蒙皮和下蒙皮固定连接。
《风电叶片主梁结构、风电叶片及风力发电机组的制作方法》篇3一种风电叶片主梁结构，其特征在于，包括：1. 主梁本体，所述主梁本体为I型空腹梁，包括腹板、上下底板和左右侧板，所述腹板和上下底板通过角钢连接，所述左右侧板通过腹板连接；2. 支撑结构，包括设置在主梁本体腹板上的加强筋板和设置在主梁本体上下底板上的横隔板，所述加强筋板和横隔板通过角钢连接。
风电叶片及风力发电机组，其特征在于，包括风电叶片主梁结构。
风力发电机组，其特征在于，包括风电叶片主梁结构和风轮。
《风电叶片主梁结构、风电叶片及风力发电机组的制作方法》篇4一种风电叶片主梁结构，其特征在于，包括：第一梁体，用于承载风电叶片的重量和外部载荷；第二梁体，与第一梁体连接，用于提高风电叶片的强度和刚度；多个支撑件，设置在第一梁体和第二梁体之间，用于增强风电叶片的稳定性。
小型风电机的叶片设计与优化近年来，环保意识不断提高，越来越多的人开始重视可再生能源的利用。
风能是一种常见的可再生能源，利用风能发电的风电机已经在全球范围内得到广泛应用。
其中，小型风电机在小区、工厂等场合的应用越来越受到人们的关注。
小型风电机由于功率较小，操作简便，具有灵活性强、取景面积小等特点，使得其应用范围非常广泛。
而小型风电机的叶片作为风机的核心部件，直接影响着小型风电机的风能转化效率和使用寿命。
因此，设计和优化小型风电机的叶片是非常重要的。
一、小型风电机叶片的设计要点小型风电机的叶片主要由三部分构成：前缘的进气口、后缘的出口和叶片的中间部分。
这三部分又分别由多个部位组成。
在设计叶片时需要考虑以下三个方面：1. 风叶叶端的设计叶端是叶片的最末端，是风力转化的最外边界限。
叶端的形态和结构不仅关系到风能利用效率，还关乎整个风叶系统的系数和稳定性。
因此，叶端的设计一般是小型风电机叶片设计的关键。
叶端的设计取决于旋转的角度、弧度和设计的加速度，一般为钩形，如下图所示。
2. 叶片截面的设计叶片不仅要具备良好的气动性能，还要满足强度和刚度要求。
因此，在设计叶片截面时，需要考虑风速和叶片质量分布。
一般来说，为了保证叶片有足够的强度和刚度，叶片截面要遵循下面几个原则：（1）叶片的宽度应该逐渐变窄，即越靠近叶端越小，这可以保证叶片更加均匀，并避免叶片产生断层或者散状破坏。
（2）叶片的面积分布应该遵循对称原则，叶片的另一侧也应该对称。
（3）叶片的前缘和后缘线应该是平滑的，以便减少阻力和噪音。
3. 叶片的扭矩和曲度设计叶片的扭矩和曲度直接影响着小型风电机转速和风能转化效率。
因此，在叶片设计时需要考虑扭曲的合理性和控制的难易度。
在这方面，一般有三种设计需要考虑：（1）自由尾梢自由尾梢是指叶片的尾梢根据气流自由曲折，以适应风能转换过程。
这种设计可以使叶片在低风速下更有效转换能量，但叶片的结构也会变得更加复杂。
（3）首尾端偏转的设计在实际生产中，很难制作出精确对称的叶片。
基于ANSYS的风电机组叶片动态响应分析与优化设计风电机组是目前广泛应用于清洁能源领域的一种发电设备，其核心部件之一是叶片。
叶片的设计与优化对于提高风电机组的发电效率、减少结构疲劳损伤具有重要意义。
本文将基于ANSYS软件，对风电机组叶片的动态响应进行分析，并提出优化设计方法。
一、叶片动态响应分析叶片在工作过程中会受到风力的作用而发生弯曲和振动，因此需要进行动态响应分析。
首先，我们需要建立叶片的有限元模型。
通过ANSYS的建模工具，可以将叶片的几何形状进行三维建模，并使用适当的材料属性对叶片进行参数化描述。
在建立有限元模型后，我们需要给予风电机组施加载荷。
根据风力的特性和叶片的运行条件，可以采用风力加载模块对叶片进行施加风载。
该模块可以模拟风力的作用，计算叶片所受的风载大小和方向，并将其作为载荷输入到有限元模型中。
接下来，通过ANSYS的动态分析功能，对叶片的振动响应进行计算。
动态分析将考虑材料的刚度、阻尼和质量等因素，得出叶片在不同工况下的振动情况。
通过分析叶片的振动频率和振型，可以评估叶片的结构是否合理，是否存在共振问题。
二、叶片优化设计在进行叶片的优化设计时，我们可以通过ANSYS的参数化设计功能来实现。
首先，我们需要确定需要优化的设计变量，如叶片的几何参数、材料参数等。
然后，通过定义参数和参数范围，可以使得ANSYS自动地进行参数组合和计算。
通过进行多次模拟计算和优化迭代，可以得到不同设计变量组合下的叶片性能。
根据设定的优化目标，如最小化叶片的振动响应或最大化叶片的发电效率，可以选取最优的设计变量组合作为最终的优化设计方案。
另外，对于叶片的优化设计，还可以考虑使用拓扑优化方法。
拓扑优化可以根据预设的约束条件和目标函数，在给定的设计空间内调整叶片的材料分布，使得叶片的结构更加均衡和优化。
通过结合拓扑优化和动态响应分析，可以得到更加高效和可靠的叶片设计方案。
三、实例分析与展望通过基于ANSYS的风电机组叶片动态响应分析与优化设计方法，可以有效地评估叶片的结构性能，并提供优化建议。
风电叶片设计和制作中的技术问题风电叶片的优化设计要满足一定的设计目标，其中有些甚至是相互矛盾的，如：年输出功率最大化；最大功率限制输出；振动最小化和避免出现共振；材料消耗最小化；保证叶片结构局部和整体稳定性；叶片结构满足适当的强度要求和刚度要求。
风电叶片设计可分为气动设计和结构设计这两个大的阶段，其中气动设计要求满足前两条目标，结构设计要求满足后四条目标。
通常这两个阶段不是独立进行的，而是一个迭代的过程，叶片厚度必须足够以保证能够容纳腹板，提高叶片刚度。
（1）外形设计叶片气动设计主要是外形优化设计，这是叶片设计中至关重要的一步。
外形优化设计中叶片翼型设计的优劣直接决定风机的发电效率，在风机运转条件下，流动的雷诺数比较低，叶片通常在低速、高升力系数状态下运行，叶片之间流动干扰造成流动非常复杂。
针对叶片外形的复杂流动状态以及叶片由叶型在不同方位的分布构成，叶片叶型的设计变得非常重要。
目前叶片叶型的设计技术通常采用航空上先进的飞机机翼翼型设计方法设计叶片叶型的形状。
先进的CFD技术已广泛应用于不同类型气动外形的设计，对于低雷诺数、高升力系数状态下风机运行条件，采用考虑粘性的N-S 控制方程分析叶片叶型的流场是非常必要的。
在过去的10多年中，水平轴风电叶片翼型通常选择NACA系列的航空翼型，比如NACA44XX，NA-CA23XX，NACA63XX及NASA LS(1)等。
这些翼型对前缘粗糙度非常敏感，一旦前缘由于污染变得粗糙，会导致翼型性能大幅度下降，年输出功率损失最高达30%。
在认识到航空翼型不太适合于风电叶片后，80年代中期后，风电发达国家开始对叶片专用翼型进行研究，并成功开发出风电叶片专用翼型系列，比如美国Seri和NREL系列、丹麦RISO-A系列、瑞典FFA-W系列和荷兰DU系列。
这些翼型各有优势，Seri系列对翼型表面粗糙度敏感性低；RISO-A系列在接近失速时具有良好的失速性能且对前缘粗糙度敏感性低；FFA-W系列具有良好的后失速性能。
一种风电叶片叶尖部避雷接闪器定位工装及其安装方法一、引言风电叶片叶尖部避雷接闪器是风力发电机组的重要部件，它能够有效地保护叶片在雷电天气中避免损坏。
安装避雷接闪器需要精准的定位工装，以确保其能够有效地发挥作用。
本文将介绍一种风电叶片叶尖部避雷接闪器定位工装及其安装方法的详细内容。
二、风电叶片叶尖部避雷接闪器定位工装的设计原理1.叶尖部避雷接闪器的安装位置风电叶片叶尖部是雷电最容易袭击的位置，因此安装避雷接闪器的位置需考虑叶尖的形状和受力情况。
经过多次实验，确定了适宜的安装位置。
2.定位工装的设计原理定位工装是为了准确地将避雷接闪器安装在叶尖部的合适位置。
它需要符合叶片的形状和尺寸，能够确保避雷接闪器的位置准确无误。
三、风电叶片叶尖部避雷接闪器定位工装的结构设计1.定位工装的整体结构定位工装主要包括底座、夹持装置和定位标志，其整体结构需要符合叶尖的形状和尺寸，能够固定叶片并标记避雷接闪器的安装位置。
2.底座的设计底座需要与叶片的表面贴合，需要采用耐高温、耐腐蚀的材料制作，以确保在恶劣气候条件下的稳定性和可靠性。
3.夹持装置的设计夹持装置需要能够紧固叶片，并且不会对叶片造成损坏。
采用可调节的设计，可以适应不同形状和尺寸的叶片。
4.定位标志的设计定位标志需要能够清晰地标记避雷接闪器的安装位置，以确保安装的准确性。
四、风电叶片叶尖部避雷接闪器定位工装的安装步骤1.前期准备工作在安装避雷接闪器前，需要先对叶片进行清洁、检查和测量，以确保安装位置的准确性。
2.安装定位工装将定位工装放置在叶尖部，使用夹持装置将其固定在叶片上，并确保定位标志与安装位置对准。
3.安装避雷接闪器根据定位标志，将避雷接闪器安装在叶尖部，确保安装牢固且位置准确。
4.固定避雷接闪器使用螺丝或其他固定装置将避雷接闪器固定在叶尖部，确保其牢固可靠。
5.调整和检查安装完成后，需要对避雷接闪器的位置进行调整和检查，以确保其安装准确无误。
五、风电叶片叶尖部避雷接闪器定位工装的优势1.定位准确定位工装能够确保避雷接闪器安装的准确性，提高其防雷能力。
风电叶片分析报告1. 引言风能作为一种清洁、可再生的能源形式，越来越受到关注。
风电叶片作为风力发电机的核心组成部分，其设计和性能直接影响到风力发电机的效率和稳定性。
本报告将对风电叶片的结构和材料进行分析，并对其性能进行评估和优化。
2. 风电叶片结构分析风电叶片通常由复合材料制成，具有复杂的结构。
其主要组成部分包括叶片表面、内部结构和尾缘等。
叶片表面通常采用光滑的设计，以减小风阻和噪音。
内部结构使用类似鸟骨结构的框架，以提高叶片的强度和刚度。
尾缘则用于控制风力发电机的转速和风向。
3. 风电叶片材料分析风电叶片通常使用复合材料作为主要材料，具有较高的强度和刚度。
常见的复合材料包括碳纤维、玻璃纤维等。
这些材料具有良好的抗拉强度和抗压强度，同时具有较低的密度，从而降低了整个风电叶片的重量，提高了风力发电机的效率。
4. 风电叶片性能评估风电叶片的性能评估主要包括以下几个方面：4.1 动力学性能动力学性能是评估风电叶片在风力作用下的响应能力。
主要指标包括叶片的自然频率、振动幅值和共振特性等。
通过对叶片的动力学性能进行优化，可以提高风力发电机的运行稳定性。
4.2 耐久性能耐久性能是评估风电叶片在长期运行过程中的寿命和可靠性。
主要指标包括材料的疲劳寿命、抗腐蚀性能和耐候性能等。
通过优化叶片的材料和结构设计，可以延长叶片的使用寿命，提高风力发电机的经济性。
4.3 aer数值模拟利用计算流体力学（CFD）方法，可以对风电叶片的气动特性进行数值模拟。
通过对叶片在不同风速和角度下的气动力进行分析，可以评估叶片的动力学性能和气动效率，为叶片的设计和优化提供有力的支持。
5. 风电叶片优化策略根据上述分析结果，可以采取以下优化策略来提高风电叶片的性能：•优化叶片的结构设计，提高叶片的强度和刚度，减小叶片的质量；•采用高性能的复合材料，提高叶片的抗拉强度和抗压强度；•在叶片的表面进行特殊处理，减小风阻和噪音；•使用先进的气动设计方法，提高叶片的气动效率；•加强对叶片的监测和维护，延长叶片的使用寿命。
风电机组叶片规程●简介●叶片是运用空气动力学最新研究成果设计的复杂曲面体，使用模具一次真空吸注成型。
其成品外形图如下：●●叶片主材为玻璃纤维增强环氧树脂或者玻璃纤维增强聚酯。
●叶片结构包括外壳、主梁帽及夹层结构的腹板。
主梁帽、腹板、外壳都采用玻璃钢，外壳内无主梁帽支撑的部位用芯材填充，夹层采用Balsa（轻木）、PVC泡沫结构。
●叶片与变桨轴承用T型螺栓连接，T型螺栓是由螺栓和交叉螺母构成的。
共54支T型螺栓均匀分布在直径1800mm叶根圆周上，螺栓规格为M30 x 410mm；在叶根处，设有0°标记，与叶片用户的要求一致；正、负方向分别用“﹢”和“﹣”标注。
●避雷系统由铝制的叶尖接闪器和附加的位于风轮半径19.5m处的接闪器组成。
接闪器间用70mm2铜质导线连接，并引到叶片根部，最后与轮毂上接地线连接。
连接铜导线和铝制件部分的电缆采用镀层，以防止铜铝间的电化学腐蚀。
叶根配有雷电峰值记录卡，安装盒已固定在叶根隔板外侧约200mm处的电缆线上，雷电峰值记录卡片随叶片一起发运，为防丢失，仅当叶片吊装时才放入安装盒，扣上安装盒即可。
●在叶片内部叶根处设置隔板，隔板设有通孔，便于维修人员进出，隔板是采用玻璃钢泡沫夹层结构，能承载250公斤重量；在叶片内部还设置有平衡室，平衡室由玻璃钢夹层隔板组成，固定在腹板与前缘之间，当叶片组间不平衡时，通过增减配重来平衡叶片组；为了避免叶片内部的冷凝水积聚，叶尖处有一个直径至少为8mm的排水孔；在叶片根部外表面与轮毂罩连接处安装一个挡雨环，防止雨水进入轮毂。
●叶片的检查与维护●叶片的首次维护检查应在风机动态调试完毕且正常运行7——10天后进行；以后每6个月进行一次。
●维护和检修工作必须由明阳风电公司工作人员或经过明阳风电公司培训并得到认可的人员完成。
●在进行维护和检修工作时，必须携带《叶片检修表》。
并按照《叶片检修表》上的每项内容严格进行检查与记录。
●在进行维护和检修前必须：●◆认真阅读《MY1.5S安全手册》所有操作必须严格遵守《MY1.5s安全手册》；●◆如果环境温度低于-20℃，不得进行维护和检修工作。
大型风电叶片的结构分析和测试闫文娟;韩新月;程朗;印厚飞【摘要】文章使用FOCUS软件对某兆瓦级叶片进行建模和结构分析,并与试验叶片的重量、模态、静力结果进行对比.结果表明,叶片重量的计算值与实测值偏差0.1％,频率的计算值与实测值最大偏差-4.6％,位移的计算值与实测值最大偏差5.08％,应变的计算值与实测值最大偏差-7.61％,均符合GL2010规范中的要求.叶片重量、频率、位移、应变的计算值和试验值高度吻合,验证了本方法的可靠性.【期刊名称】《可再生能源》【年(卷),期】2014(032)008【总页数】4页(P1140-1143)【关键词】风机叶片;结构分析;测试;模态;变形【作者】闫文娟;韩新月;程朗;印厚飞【作者单位】国电联合动力技术有限公司,北京 100039;国电联合动力技术有限公司,北京 100039;国电联合动力技术(连云港)有限公司,江苏连云港222000;国电联合动力技术(连云港)有限公司,江苏连云港222000【正文语种】中文【中图分类】TK831 引言风力发电机的叶片（下文简称叶片）是风电设备将风能转化为机械能的关键部件，其制造成本约占风机总成本的15%～30%。
大型风力发电机的叶片基本由复合材料制成，叶片设计与制造是风电机组的技术关键[1]-[4]。
目前，国内多家叶片生产企业都在自主开发新型号叶片，设计中所用的工具也不尽相同[5]，[6]。
FOCUS软件是用于风电机组及组件（如叶片）快速设计分析的软件工具，在国际风电设备工业有超过10年的应用史。
相对于使用三维建模软件和有限元计算软件结合的设计路线，使用FOCUS软件更为便捷。
本文通过使用FOCUS软件对某型号叶片直接完成建模，对其进行了模态和结构静力学分析，并与实际叶片的模态和静力试验结果进行了对比分析。
2 模型建立FOCUS拥有独特的对叶片进行详细设计的交互式建模工具。
在对叶片进行逐步定义的同时，三维的交互式显像会对设计变化给出直接反馈。
R=0.1 Frequency=4Hz
Remaining static strength = 97%典型风机叶片的疲劳载荷-循环次数曲线
如果叶壳全部采用玻璃钢复合材料制造，达到要求的强度所需厚度只有几毫米。
但是因为从梁帽到后缘的距离有1米多长，如果采用几毫米的厚度则刚度不足。
这也会导致空气动力学问题和发生脱粘现象。
增加玻璃钢层的厚度可以解决这个问题，但又会导致重量和成本增加。
因此叶壳部分多
避免撞击的一个简单的办法就是加大静止时的叶尖和塔架间距，可以调整转子位置或是倾斜一定角度，还可以设计预弯型叶片或是锥形叶片。
在实际应用中这些方案都或多或少地存在一些问题，例如降低空气动力学效率，增加生产成本（例如加大间距型风机需要更高性能的机舱轴承）等
失效前叶根部FEA受力分析示意图
如果对某些部位的疲劳性能有所担心，就可以通过FEA分析得到更加详细的信息。
对于承载能力较差的区域可以通过分析载荷图谱计算出叶片使用过程中的累积破坏，并确切的知道是否会发生提前破坏。
