74HC595介绍及头文件讲解

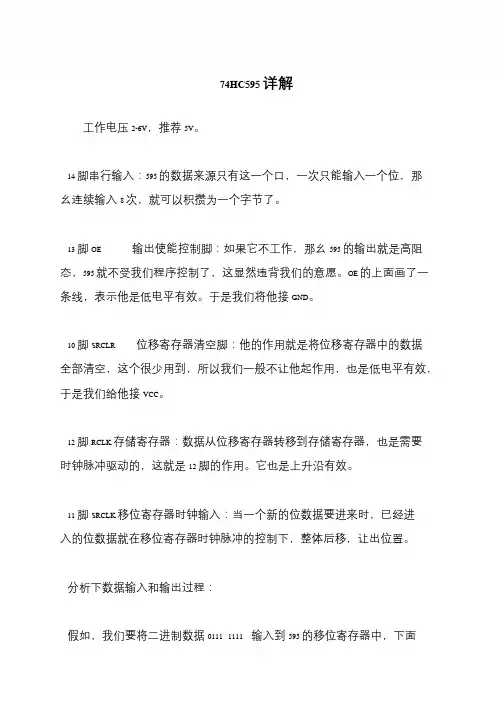

74HC595 详解
工作电压2-6V，推荐5V。

14 脚串行输入：595 的数据来源只有这一个口，一次只能输入一个位，那
幺连续输入8 次，就可以积攒为一个字节了。

13 脚OE 输出使能控制脚：如果它不工作，那幺595 的输出就是高阻态，595 就不受我们程序控制了，这显然违背我们的意愿。

OE 的上面画了一条线，表示他是低电平有效。

于是我们将他接GND。

10 脚SRCLR 位移寄存器清空脚：他的作用就是将位移寄存器中的数据
全部清空，这个很少用到，所以我们一般不让他起作用，也是低电平有效，于是我们给他接VCC。

12 脚RCLK 存储寄存器：数据从位移寄存器转移到存储寄存器，也是需要
时钟脉冲驱动的，这就是12 脚的作用。

它也是上升沿有效。

11 脚SRCLK 移位寄存器时钟输入：当一个新的位数据要进来时，已经进
入的位数据就在移位寄存器时钟脉冲的控制下，整体后移，让出位置。

分析下数据输入和输出过程：
假如，我们要将二进制数据0111 1111 输入到595 的移位寄存器中，下面。

74HC595简介DS：串行数据输入，接Arduino的某个数字I/O引脚。

Q0~Q7：8位并行数据输出，可以直接控制8个LED，或者是七段数码管的8个引脚。

Q7′：级联输出端，与下一个74HC595的DS相连，实现多个芯片之间的级联。

SH_CP：移位寄存器的时钟输入。

上升沿时移位寄存器中的数据依次移动一位，即Q0中的数据移到Q1中，Q1中的数据移到Q2中，依次类推；下降沿时移位寄存器中的数据保持不变。

ST_CP：存储寄存器的时钟输入。

上升沿时移位寄存器中的数据进入存储寄存器，下降沿时存储寄存器中的数据保持不变。

应用时通常将ST_CP 置为低点平，移位结束后再在ST_CP端产生一个正脉冲更新显示数据。

MR：重置（RESET），低电平时将移位寄存器中的数据清零，应用时通常将它直接连高电平（VCC）。

OE：输出允许，高电平时禁止输出（高阻态）。

引脚不紧张的情况下可以用Arduino的一个引脚来控制它，这样可以很方便地产生闪烁和熄灭的效果。

实际应用时可以将它直接连低电平（GND）。

在一些不是很复杂的应用中，可以将MR和OE分别接VCC和地，只对DS、SH_CP和ST_CP三个引脚进行相关控制。

二 C语言程序#include<reg52.h>#include<intrins.h>#include<lcd.h>#define uchar unsigned char#define uint unsigned intsbit DS = P2^7;sbit SH_CP = P3^0;sbit ST_CP = P3^1;sbit duanx = P3^2;uchar disp_buffer[4];uchar const table[10]={48,49,50,51,52,53,54,55,56,57}; //1到9的ASCII码uchar const table2[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//共阴void remove_data(uchar Re_data);void lcd_init(void);void main(void){uint j = 0;uchar *s1 = "VALUE:",temp_data,disp_data,a;write_str(s1,0,0);write_str(s2,0,1);while(1){duanx = 0;a = table2[j++];remove_data(a);delay(100);disp_data = a;temp_data = disp_data/1000; writlcd();write_char(table[temp_data],7,0); temp_data = disp_data%1000/100; writlcd();write_char(table[temp_data],8,0); temp_data = disp_data%100/10; writlcd();write_char(table[temp_data],9,0); temp_data = disp_data%10;write_char(table[temp_data],10,0); if(j == 9 )j = 0;}}void remove_data(uchar Re_data){uint i;for(i=8; i>0; i--){if(Re_data&0x80)//判断高位是否为1 DS = 1;elseDS = 0;SH_CP = 0;_nop_();_nop_();SH_CP = 1;Re_data <<=1; //Re_data左移一位ST_CP = 0;_nop_();_nop_();ST_CP = 1; //上升沿将数据送到输出锁存器_nop_();_nop_();ST_CP = 0;}void lcd_init(void){lcd_rest();lcd_winst(0x01);set_cur(1);其中程序中红色部分便是对74HC595进移位和锁存操作。

74hc595寄存器工作原理74HC595是一种串行输入并行输出的移位寄存器，常用于扩展微控制器的输出端口。

它可以将少量的IO口通过串行输入的方式扩展成更多的输出端口，提高了系统的可扩展性和灵活性。

本文将从74HC595寄存器的工作原理、应用场景和使用方法等方面进行介绍。

一、工作原理74HC595寄存器由8个输出端口（Q0-Q7）、三个控制端口（SER、SRCLK、RCLK）和一个串行数据输入端口（SER）组成。

其工作原理如下：1. 初始化：将SRCLK和RCLK置为低电平，将SER和SRCLR（异步清零端）置为高电平。

2. 数据输入：通过SER输入要输出的数据，然后将SRCLK引脚置为高电平，使得SRCLK上升沿时，数据从SER端口输入到寄存器。

重复此操作，直到输入完所有数据。

3. 数据输出：输入完所有数据后，将RCLK引脚置为高电平，使得RCLK上升沿时，数据从寄存器输出到输出端口Q0-Q7。

通过上述过程，可以将串行输入的数据转换为并行输出，从而实现多个输出端口的控制。

二、应用场景74HC595寄存器广泛应用于各种需要扩展输出端口的场景，例如LED数码管显示、驱动数码管显示、控制继电器等。

1. LED数码管显示：通过74HC595寄存器的输出端口控制多个LED数码管的显示。

将LED数码管的阳极连接到电源，将74HC595寄存器的输出端口连接到LED数码管的阴极，通过控制输出端口的高低电平来控制LED的亮暗。

2. 驱动数码管显示：通过74HC595寄存器的输出端口控制多个数码管的显示。

将数码管的段选引脚连接到74HC595寄存器的输出端口，通过控制输出端口的高低电平来控制数码管的显示。

3. 控制继电器：通过74HC595寄存器的输出端口控制多个继电器的开关。

将继电器的控制端口连接到74HC595寄存器的输出端口，通过控制输出端口的高低电平来控制继电器的开关状态。

三、使用方法使用74HC595寄存器需要按照以下步骤进行：1. 初始化：将SRCLK和RCLK置为低电平，将SER和SRCLR置为高电平。

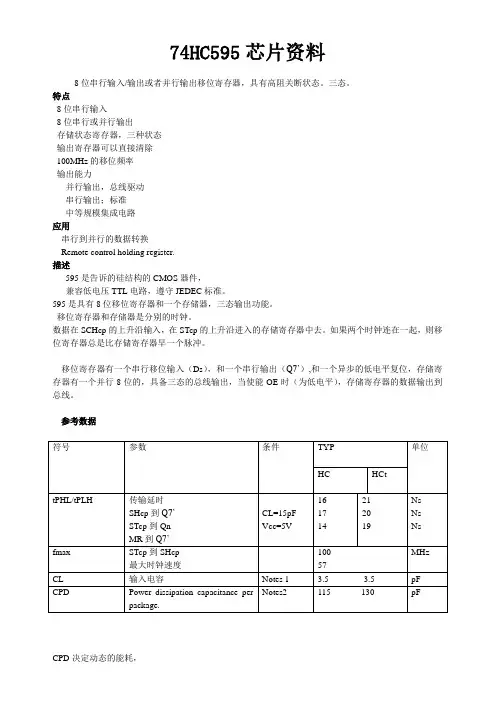

74HC595芯片资料8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。

三态。

特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote control holding register.描述595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

参考数据CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0)F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压功能表H＝高电平状态L＝低电平状态↑＝上升沿↓＝下降沿Z＝高阻NC＝无变化×＝无效当MR为高电平，OE为低电平时，数据在SHCP上升沿进入移位寄存器，在STCP上升沿输出到并行端口。

/***************************************************************************************/ 给个74HC595的"慢动作"void WriteSIOByte(unsigned char val){unsigned char i;ACC = val;for (i = 8; i > 0; i --) {SRCLK = 0;//拉低74HC595时钟_rrca_();//右移一位数据SER = CY;//发送74HC595一位串行数据SRCLK = 1;//拉高74HC595时钟_nop_();//延时}SER = 1;//释放数据总线//以下3条指令若在多字节时,应该移入多字节全发送完后在执行此3条指令RCLK = 0;_nop_();//延时RCLK = 1;//打入并行数据}74ls595"速射"hotpowerfor(i = 0; i < buffsize; i ++){SBUF = siobuff[i];while(TI == 0);TI = 0;}RCLK = 0;_nop_();//延时RCLK = 1;//打入并行数据/************************************************************************/摘要：本文介绍了应用移位寄存器芯片74HC595实现LED动、静态显示的基本原理。

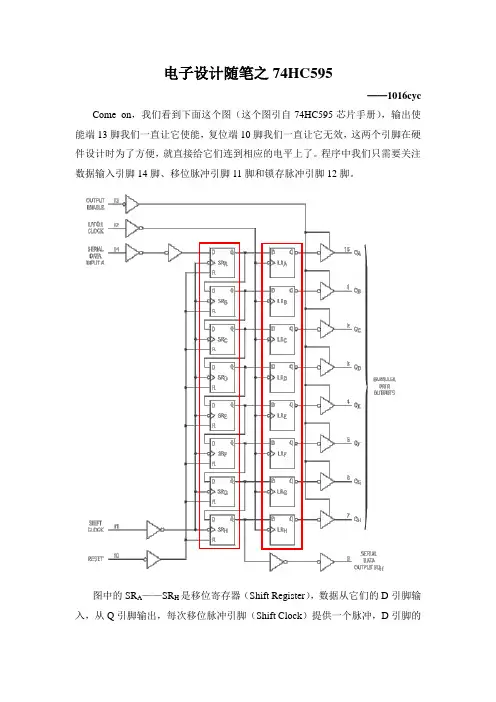

电子设计随笔之74HC595——1016cyc Come on，我们看到下面这个图（这个图引自74HC595芯片手册），输出使能端13脚我们一直让它使能，复位端10脚我们一直让它无效，这两个引脚在硬件设计时为了方便，就直接给它们连到相应的电平上了。

程序中我们只需要关注数据输入引脚14脚、移位脉冲引脚11脚和锁存脉冲引脚12脚。

图中的SR A——SR H是移位寄存器（Shift Register），数据从它们的D引脚输入，从Q引脚输出，每次移位脉冲引脚（Shift Clock）提供一个脉冲，D引脚的数据就会输出并保持到Q引脚，因为这里的移位脉冲引脚（Shift Clock）是连到每一个SR上的，所以自然每次给一个移位脉冲的时候，所有的数据都向后移动了一位。

这里我们注意到，SR A的D脚连接的是串行数据输入，也就是我们的数据引脚。

所以每次给脉冲移位之前，我们需要准备好该引脚的值，因为每次给一个脉冲，它的数据就会移入后方。

很直观的看到，我们给几个脉冲，数据引脚就会有几次被移入移位寄存器，并且这些值会保持在各个SR的Q脚。

所以假设我们要将一个字节移入移位寄存器，因为1个字节是8位的，所以我们需要给出8个脉冲，那么SR A——SR H的Q脚就保持了这8位值，再看看这8位值，它是先在数据引脚输出的值就会走得越远，所以如果我们先输出数据高位的话，最高位在8个脉冲后就会跑到SR H 的Q脚。

这就像我们排队一样，一个寄存器里面有8个位置，每次给一个脉冲就好比一次呼叫：“大家可以往前移一位了！”就这样，队伍不断得往前移，很简单吧！然后我们看到LR A——LR H，它们是锁存寄存器（Latch Register），每次锁存脉冲引脚（Latch Clock）给一个脉冲，Q脚就会输出并保持D脚的值。

其实聪明的人肯定会看出来了，LR和SR其实是差不多的功能，只是SR多了个复位脚。

我们可以把LR看成是照相机，锁存脉冲引脚就相当于是照相机的快门，我们给一个锁存脉冲，那么数据就被锁存在了对应的Q脚。

74hc595的用法-回复74HC595是一种串行输入/并行输出的8位移位寄存器，被广泛应用于数字电路和嵌入式系统设计中。

它是通过串行数据输入的方式将数据存储在内部的8位移位寄存器中，并且可以通过并行输出的方式将数据输出到8个输出引脚上。

本文将一步一步回答有关74HC595的用法。

第一步：了解74HC595的引脚功能74HC595一共有16个引脚，每个引脚都有特定的功能。

以下是74HC595引脚的功能解释：- SER（Serial Data Input）：串行数据输入引脚，用于输入要存储的数据。

- SRCLK（Shift Register Clock Input）：移位寄存器时钟输入引脚，通过上升沿或下降沿的时钟信号，将串行输入的数据存储到移位寄存器中。

- RCLK（Register Clock Input）：寄存器时钟输入引脚，通过上升沿或下降沿的时钟信号，将移位寄存器中的数据并行输出到输出引脚上。

- OE（Output Enable）：输出使能引脚，通过控制该引脚的高低电平，可以使输出引脚处于高阻态或工作态。

- STCP（Storage Register Clock Input）：存储寄存器时钟输入引脚，通过上升沿或下降沿的时钟信号，将移位寄存器中的数据存储到存储寄存器中。

- SHCP（Shift Register Clock Input）：移位寄存器时钟输入引脚，通过上升沿或下降沿的时钟信号，将存储寄存器中的数据并行输出到输出引脚上。

- Q0-Q7（Parallel Data Outputs）：并行数据输出引脚，通过并行方式输出存储在移位寄存器中的数据。

第二步：连接74HC595到微控制器为了正确使用74HC595，需要将其连接到微控制器或其他数字电路中。

以下是连接74HC595到微控制器的步骤：1. 将74HC595的VCC引脚连接到微控制器的电源引脚，并确保电压匹配（一般为5V）。

2. 将74HC595的GND引脚连接到微控制器的地引脚。

74HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。

74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。

三态。

特点 8位串行输入 8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除 100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换 Remote contr ol holding register. 描述 595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp 的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

CPD决定动态的能耗， PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容 f0＝输出频率（MHz） Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解 595的工作情况引脚功能表：管脚编号管脚名 管脚定义功能1、2、3、4、5、6、7、15 QA —QH三态输出管脚8GND电源地9 SQH串行数据输出管脚10SCLR移位寄存器清零端11SCK 数据输入时钟线12 RCK输出存储器锁存时钟线 13OE 输出使能14 SI 数据线 15VCC电源端真值表：输入管脚输出管脚SI SCK SCLR RCKOEX X X X H QA —QH 输出高阻 X X X X L QA —QH 输出有效值 X X L X X 移位寄存器清零 L 上沿 H X X 移位寄存器存储L H 上沿 H X X 移位寄存器存储H X 下沿 H X X 移位寄存器状态保持X X X 上沿 X 输出存储器锁存移位寄存器中的状态值XXX下沿X输出存储器状态保持74595的数据端：QA--QH: 八位并行输出端，可以直接控制数码管的8个段。

74HC595简单工作原理74HC595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

74HC595各个引脚的功能：Q1~7是并行数据输出口，即储寄存器的数据输出口Q7'串行输出口，其应该接SPI总线的MISO接口STcp存储寄存器的时钟脉冲输入口SHcp移位寄存器的时钟脉冲输入口OE的非输出使能端MR的非芯片复位端Ds串行数据输入端程序说明：每当spi_shcp上升沿到来时,spi_ds引脚当前电平值在移位寄存器中左移一位，在下一个上升沿到来时移位寄存器中的所有位都会向左移一位，同时Q7'也会串行输出移位寄存器中高位的值，这样连续进行8次，就可以把数组中每一个数（8位的数）送到移位寄存器；然后当spi_stcp上升沿到来时，移位寄存器的值将会被锁存到锁存器里，并从Q1~Q7引脚输出;附子程序：voidhc595send_data(uint8data)//要传输的数据，建议用数组的方法来查询{uint8i;IO0CLR=spi_stcp;12脚for(i=0;i<8;i++){IO0CLR=spi_shcp;11脚if((data&0x80)!=0)IO0SET=spi_ds;elseIO0CLR=spi_ds;data<<=1;IO0SET=spi_shcp;}IO0SET=spi_stcp;}1引言单片机应用系统中使用的显示器主要有LED和LCD两种。

近年来也有用CRT显示的。

前者价格低廉，配置灵活，与单片机接口方便；后者可进行图形显示，但接口较复杂，成本也较高。

74HC595芯片中文资料8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态，三态。

特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote control holding register.描述595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

参考数据C PD 决定动态的能耗，P D ＝C PD ×V CC ×f 1+∑(C L ×V CC 2×f 0)F 1＝输入频率，C L ＝输出电容 f 0＝输出频率（MHz ） Vcc=电源电压引脚说明功能表H＝高电平状态 L＝低电平状态↑＝上升沿↓＝下降沿Z＝高阻NC＝无变化×＝无效当MR为高电平，OE为低电平时，数据在SHCP 上升沿进入移位寄存器，在STCP上升沿输出到并行端口。

74HC595芯片中文资料8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。

三态。

特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote control holding register.描述595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

参考数据符号参数条件TYP单位HC HCtt PHL/t PLH传输延时SHcp到Q7’STcp到Qn MR到Q7’C L=15pFVcc=5V161714212019NsNsNsf max STcp到SHcp最大时钟速度10057MHzC L输入电容Notes 1 3.53.5pF C PD Power dissipation Notes2 115 pFC PD 决定动态的能耗，P D ＝C PD ×V CC ×f 1+∑(C L ×V CC 2×f 0)F 1＝输入频率，C L ＝输出电容 f 0＝输出频率（MHz ） Vcc=电源电压 引脚说明 符号 引脚 描述 Q0…Q7 15， 1， 7 并行数据输出 GND 8 地Q7’ 9 串行数据输出 MR 10 主复位（低电平） SH CP11移位寄存器时钟输入ST CP12存储寄存器时钟输入OE13 输出有效（低电平） D S14串行数据输入capacitance per package.130V CC16 电源功能表输入输出功能SH CP ST CP OE MR D S Q7’Q n××L ↓×L NC MR为低电平时紧紧影响移位寄存器×↑L L ×L L 空移位寄存器到输出寄存器××H L ×L Z 清空移位寄存器，并行输出为高阻状态↑×L H H Q6’NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。

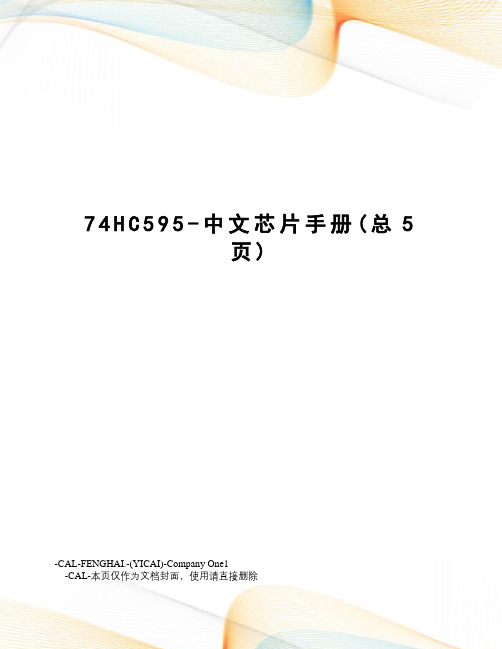

74H C595-中文芯片手册(总5
页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
74HC595
8位移位寄存器与输出锁存器
功能描述
这种高速移位寄存器采用先进的硅栅CMOS技术。

该装置具有高的抗干扰性和标准CMOS集成电路的低功率消耗，以及用于驱动15个LS-TTL负载的能力。

此装置包含馈送一个8位D型存储寄存器的8位串行入，并行出移位寄存器。

存储寄存器具有8 TRI-STATEÉ输出。

提供了用于两个移位寄存器和存储寄存器独立的时钟。

移位寄存器有直接首要明确，串行输入和串行输出（标准）引脚级联。

两个移位寄存器和存储寄存器的使用正边沿触发的时钟。

如果两个时钟被连接在一起时，移位寄存器的状态将总是提前存储寄存器的一个时钟脉冲。

该54HC/74HC逻辑系列就是速度，功能和引脚输出与标准54LS/74LS逻辑系列兼容。

所有输入免受损害，由于静电放电由内部二极管钳位到VCC和地面。

产品特点
1低静态电流：80 mA最大值（74HC系列）
2低输入电流为1mA最大
38位串行输入，并行出移位寄存器以存储
4宽工作电压范围：2V±6V 5级联
6移位寄存器直接明确
7保证移频率：DC至30兆赫。

74HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。

74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。

三态。

特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote control holding register. 描述595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解595的工作情况功能表：真值表：74595的数据端：QA--QH: 八位并行输出端，可以直接控制数码管的8个段。

QH': 级联输出端。

我将它接下一个595的SI端。

SI: 串行数据输入端。

74595的控制端说明：/SRCLR(10脚): 低点平时将移位寄存器的数据清零。

通常我将它接Vcc。

SRCK(11脚)：上升沿时数据寄存器的数据移位。

QA-->QB-->QC-->...-->QH；下降沿移位寄存器数据不变。

（脉冲宽度：5V时，大于几十纳秒就行了。

74HC595芯片是一种串入并出的芯片，在电子显示屏制作当中有广泛的应用。

74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态.三态。

特点 8位串行输入 8位串行或并行输出存储状态寄存器,三种状态输出寄存器可以直接清除 100MHz的移位频率输出能力并行输出，总线驱动串行输出;标准中等规模集成电路应用串行到并行的数据转换 Remote control holding register。

描述 595是告诉的硅结构的CMOS器件, 兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器,三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入,在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’），和一个异步的低电平复位，存储寄存器有一个并行8位的,具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

CPD决定动态的能耗， PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率,CL＝输出电容 f 0＝输出频率（MHz） Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解 595的工作情况74HC595引脚图，管脚图________QB-—|1 16|——VccQC—-｜2 15｜--QAQD——｜3 14|--SIQE—-｜4 13|—-/GQF—-|5 12｜--RCKQG--|6 11｜—-SRCKQH-—|7 10|—-/SRCLRGND- |8 9|-—QH'｜________｜74595的数据端：QA—-QH: 八位并行输出端，可以直接控制数码管的8个段。

QH'：级联输出端。

我将它接下一个595的SI端。

74HC595中文资料1. 引言74HC595是一款非常常用的串行输入并行输出（Serial-in Parallel-out）移位寄存器。

它具有广泛的应用场景，在数字电路设计、控制器和驱动器等领域发挥着重要作用。

本文将介绍74HC595的基本信息、功能特点、电气参数以及使用方法。

2. 产品概述74HC595是一款8位移位寄存器，它采用了串行输入、并行输出的方式。

它具有以下主要特点：•输入端采用串行方式，输出端采用并行方式。

•支持数据级联，可以通过多个74HC595进行级联扩展输出。

•内部集成串行至并行转换电路，具有较高的工作频率。

•采用CMOS技术，具有低功耗特点。

•提供了灵活的控制引脚，可根据需要进行编程。

3. 功能特点3.1 输入输出74HC595的输入端包括以下信号线：•SER（串行数据输入）：用于输入要移位的数据。

•SRCLK（移位寄存器时钟）：用于触发数据移位操作。

•RCLK（存储寄存器时钟）：用于将移位寄存器的数据更新到并行输出。

•OE（输出使能）：控制并行输出的使能与禁止。

输出端包括以下信号线：•Qa-Qh（并行输出）：共8个输出引脚，用于输出存储在移位寄存器中的数据。

3.2 数据级联74HC595支持数据级联，可以通过多个74HC595进行级联扩展输出。

在级联模式下，从第一个74HC595的SER引脚输入的数据，经过多级移位后，最终在最后一个74HC595的并行输出引脚上显示。

3.3 时序控制通过控制时钟信号的触发，可以实现74HC595的不同工作状态。

具体的时序控制包括以下几个方面：•数据移位时钟：通过SRCLK信号触发，将SER输入的数据逐位移入移位寄存器。

•数据存储时钟：通过RCLK信号触发，将移位寄存器中的数据存入存储器，并行输出。

•输出使能控制：通过OE信号控制，并行输出的使能与禁止。

4. 电气参数以下是74HC595的一些重要电气参数：•工作电源：2V至6V•工作电流：20mA（典型值）•运行频率：最高68MHz•静态电流：1μA（典型值）•输出电流：±35mA（典型值）•输入电压：-0.5V至VCC+0.5V需要注意的是，以上参数仅为一般情况下的典型值，具体的应用环境和使用条件可能会有所不同。
