九年级物理上册 探究决定电阻大小的因素实验专题(新版)教科版

实验05探究影响导体电阻大小的因素1．【实验目的】通过探究式实验，得出影响导体电阻大小的因素。

2．【实验器材】（1）电源、导体若干、开关、电流表、导线（2）电流表作用：①测量电路中的电流；②反映电阻的大小。

3.【设计实验】（1）提出问题：电阻的大小可能与什么因素有关？（2）猜想假设：可能和导体材料、长度、横截面积和温度有关。

说说你的猜想理由。

（3）如何验证你的猜想：①测量什么物理量？测几次？②需要什么器材？③怎样设计实验电路？4. 【实验步骤】ᯗ（1）设计实验电路图；（2）选用粗细相同、长度不同的两根镍铬合金丝，分别将它们接入电路中，观察电流表的示数。

比较流过长短不同的镍铬合金丝电流的大小。

（3）选用长度相同、横截面积不同的两根镍铬合金丝，分别将它们接入电路中，观察电流表的示数。

比较流过粗细不同的镍铬合金丝电流的大小。

（4）选用长度相同、横截面积相同，但是材料不同的两根金属丝，分别将它们接入电路中，观察电流表的示数。

比较流过材料不同的金属丝电流的大小。

（5）把实验结果填写在下面的实验记录表中；（6）断开开关，整理器材，分析论证得出结论。

5. 【实验表格】6．【实验结论】（1）导体电阻的大小取决于导体的材料、长度和横截面积，还与温度有关。

（2）材料、横截面积相同的导体，长度越长，电阻越大。

（3）材料、长度相同的导体，横截面积越小，电阻越大。

（4）另外，电阻还跟温度有关。

一般情况，温度越高，电阻越大。

在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大的材料导电性能较弱。

7．【注意事项】（1）连接电路前开关应断开。

（2）闭合开关前要检查电路的连接情况，并进行试触，以确保不损坏电流表。

1.实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。

（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）2.实验方法：（1）控制变量法：①探究导体电阻与导体材料的关系时，控制长度和横截面积均相同；②探究导体电阻与导体长度的关系时，控制材料和横截面积相同相同；③探究导体电阻与导体横截面积的关系时，控制材料和长度相同。

初中物理影响导体电阻大小的因素【考点精讲】1. 影响因素：（1）不同材料的导体电阻不同，导电性能越强的材料，电阻越小。

（2）导线越长，电阻越大。

（3）导线横截面积越小，电阻越大。

2. 性质：电阻是导体本身的一种性质，它的大小取决于导体的材料、长度和横截面积。

3. 导体的电阻还受温度影响，大部分金属导体的电阻随温度的升高而增大，其他少数导体的电阻随温度的升高而减小。

【典例精析】例题1 从图中的长方形金属薄板acdb中剪出一块，下列哪种剪法得到的金属板条电阻最大（）A. 剪出abfeB. 剪出efdcC. 剪出阴影部分的细金属条D. 保留整块金属板思路导航：阴影部分的细金属条、abfe金属板以及efdc金属板相比，细金属条的横截面积最小，长度最长，故它的电阻最大。

答案：C例题2 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小，下列说法正确的是（）A. 当导体两端电压和通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C. 电阻是导体本身的一种性质，所以无论温度如何变化，电阻也不可能变为零D. 电阻是导体本身的一种性质，与电压和电流无关思路导航：电阻是导体本身的一种性质，不管导体两端是否有电压，也不管是否有电流通过导体，导体的电阻都是客观存在的，可见，导体的电阻与导体两端电压和通过导体的电流无关，A项错误，D项正确；导体的电阻大小与导体的材料、长度、横截面积以及温度有关，当导体被均匀拉长至原来的二倍时，长度增加，同时横截面积减小，这两个因素都会使导体的电阻变大，B项错误；某些物质在很低的温度时，电阻就变成了零，这种现象称为超导现象，C项错误。

答案：D例题3 在研究学习活动中，小美同学用如图所示的电路探究导体的电阻跟哪些因素有关，她选取了6根金属丝。

其材料、规格和测得的电压、电流值如下表所示，并计算出了每一根金属丝的电阻值。

（1）请你利用代号为①②③的三组数据，在坐标系中画出R-L图线。

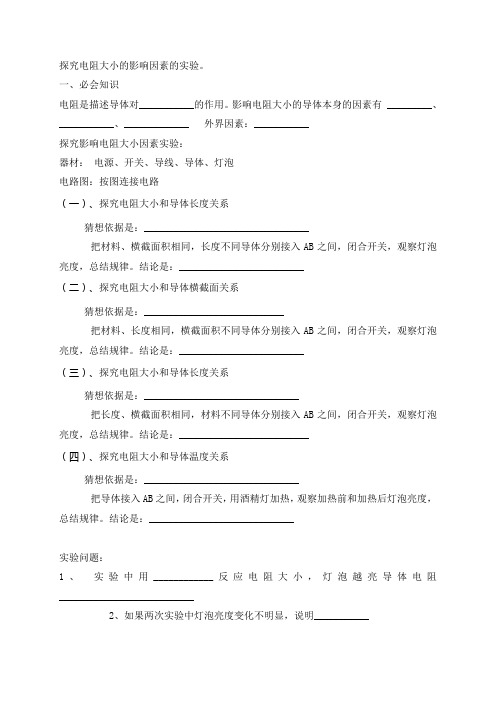

探究电阻大小的影响因素的实验。

一、必会知识电阻是描述导体对___________的作用。

影响电阻大小的导体本身的因素有 _________、___________、_____________ 外界因素：___________探究影响电阻大小因素实验：器材：电源、开关、导线、导体、灯泡电路图：按图连接电路（一）、探究电阻大小和导体长度关系猜想依据是：_________________________________把材料、横截面积相同，长度不同导体分别接入AB之间，闭合开关，观察灯泡亮度，总结规律。

结论是：_________________________（二）、探究电阻大小和导体横截面关系猜想依据是：____________________________把材料、长度相同，横截面积不同导体分别接入AB之间，闭合开关，观察灯泡亮度，总结规律。

结论是：_________________________（三）、探究电阻大小和导体长度关系猜想依据是：_______________________________把长度、横截面积相同，材料不同导体分别接入AB之间，闭合开关，观察灯泡亮度，总结规律。

结论是：__________________________（四）、探究电阻大小和导体温度关系猜想依据是：_______________________________把导体接入AB之间，闭合开关，用酒精灯加热，观察加热前和加热后灯泡亮度，总结规律。

结论是：_____________________________实验问题：1、实验中用____________反应电阻大小，灯泡越亮导体电阻___________________________2、如果两次实验中灯泡亮度变化不明显，说明___________改进方法是________________________ 说明理由_____________________二、考点精讲：例1、在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。

九年级上册物理实验（一）探究影响导体电阻大小的因素小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关； 猜想②：在温度不变时，导体的电阻与导体的长度有关； 猜想③：在温度不变时，导体的电阻与导体的横截面积有关． 供她选择的导体如下表所示：她画出了如右图甲所示的电路图（M 、N 之间为导体），并正确连接了电路．请完成下列填空（只填序号）：（1）要验证猜想①，小芳同学应选择的两段导体是_____； （2）要验证猜想②，小芳同学应选择的两段导体是_____； （3）要验证猜想③，小芳同学应选择的两段导体是_____； （4）电路中，电流表与小灯泡均可用于显示电流大小，你认为，两者中，选用________效果更好．在电路中接入小灯泡还可以起到防止________的作用． （5）有同学提出，要探究电阻与温度的关系．老师向同学们提供了一个废灯泡的灯芯（图14-2乙），请用这个灯芯设计一个实验来研究这个问题．要求： ①在图14-2乙中补全电路图．②说明操作、判断的方法和可能的结果．（二）探究欧姆定律如图所示是探究电流与电压、电阻关系的实验电路图。

（1）由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了法。

（2）实验探究分两步进行：a.保持_______不变，探究电流与电压的关系； b.保持_______不变，探究电流与电阻的关系。

（3）某步骤的实验中，第一次是把15Ω的电阻接入电路，调节滑动变阻器的阻值，使电压表的示数为2.5V ，读取电流表示数；再把15Ω的电阻换成10Ω的电阻，继续进行实验……a ）请你在下图中连接第一次实验所需的电路；序号 材料 长度/m 横截面积/mm 2A 镍铬合金 0.8 0.5B 锰铜 0.8 1C 锰铜 0.8 0.5D 锰铜 1.2 0.5-- 0.6 3 -- 3 15 15Ω 10Ω 5ΩC PD BAS甲 乙A 、C C 、DB 、C 控制变量 电阻 电压 小灯泡 电路短路b ）当把15Ω的电阻换成10Ω的电阻后，闭合开关，电压表的示数将________；按照你连接的电路，详细叙述你接下来的操作过程： ___ _________ ____________。

专题15探究影响导体电阻大小的因素（实验类）【猜想与假设】导体的电阻可能与导体的材料、长度、横截面积有关。

【设计与进行实验】1.实验器材：开关、电源、带鳄鱼夹的导线、规格不同的镍铬合金丝、灯泡、电流表等。

2.实验步骤：图1 图2实验一：导体电阻大小与长度的关系（如图1）材料横截面积接入长度电流I/A 电阻（填“大”或“小”）镍铬合金S 50cm 0.094A 大镍铬合金S 30cm 0.157A 小结论1：在材料、横截面积相同时，电阻大小与导体长度有关，长度越长，电阻越大。

实验二：导体电阻大小与横截面积的关系（如图1）材料横截面积接入长度电流I/A 电阻（填“大”或“小”）镍铬合金S 50cm 0.094 大镍铬合金4S 50cm 0.168 小结论2：在材料、长度相同时，导体电阻大小与横截面积有关，横截越大，则电阻越小。

实验三：导体电阻大小与材料的关系（如图2）材料横截面积接入长度电流I/A 电阻（填“大”或“小”）镍铬合金S 50cm 0.094A 大铜丝S 50cm 0.963A 小结论3：导体电阻大小与导体材料有关。

【拓展实验】实验：将废旧的白炽灯的钨丝小心地取出，接入电路中，闭合开关记下电流表示数，再通过酒精灯给钨丝加热，观察电流表示数。

实验现象：加热过程中，电流表示数明显减小，加热到钨丝发红时，灯泡变暗，甚至不发光。

现象分析：导体的电阻大小与导体温度有关。

【实验结论】导体电阻大小取决于导体的材料、长度和横截面积，还与导体的温度有关。

①在导体的材料和横截面积相同时，导体的长度越长，电阻越大。

②在导体的材料和长度相同时，导体的横截面积越大，电阻越小。

③导体的长度和横截面积相同时，导体的电阻与导体的材料有关。

【实验方法】（1）转换法：在电源电压不变的情况下，通过电流表示数或灯泡亮度来判断导体电阻的大小。

（2）控制变量法：①探究导体电阻与导体材料的关系：选取长度、横截面积均相同的不同材料制成的导体；②探究导体电阻与导体长度的关系：选取横截面积、材料均相同，长度不同的导体；③探究导体电阻与导体横截面积的关系：选取长度、材料均相同，长度不同的导体；【交流与讨论】（1）电路连接时开关应断开。

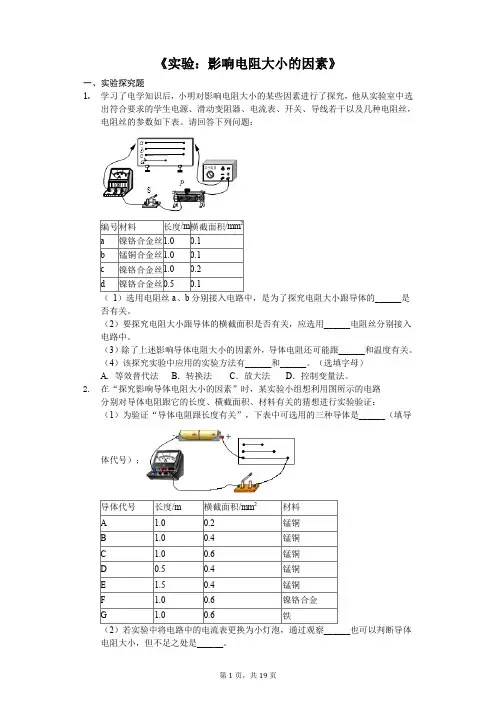

《实验：影响电阻大小的因素》一、实验探究题1.学习了电学知识后，小明对影响电阻大小的某些因素进行了探究，他从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如下表。

请回答下列问题：（1）选用电阻丝a、b分别接入电路中，是为了探究电阻大小跟导体的______是否有关。

（2）要探究电阻大小跟导体的横截面积是否有关，应选用______电阻丝分别接入电路中。

（3）除了上述影响导体电阻大小的因素外，导体电阻还可能跟______和温度有关。

（4）该探究实验中应用的实验方法有______和______。

（选填字母）A．等效替代法B．转换法C．放大法D．控制变量法。

2.在“探究影响导体电阻大小的因素”时，某实验小组想利用图所示的电路分别对导体电阻跟它的长度、橫截面积、材料有关的猜想进行实验验证：（1）为验证“导体电阻跟长度有关”，下表中可选用的三种导体是______（填导体代号）；（）若实验中将电路中的电流表更换为小灯泡，通过观察也可以判断导体电阻大小，但不足之处是______。

3.学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干．实验电路如图1所示，将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如下表．根据实验数据，回答下列问题：（）本实验是通过比较来比较导体电阻的大小；（2）图2是一根合金丝接入电路时电流表的读数，是______ A；（3）其他条件相同时，导体长度越______ ，横截面积越______ ，导体的电阻越大；（4）此实验还可以得出导体中通过的电流与导体电阻的关系是：______ ；（5）用上述合金材料制成长度1m，横截面积1mm2的电阻丝的阻值为1Ω．实验中所用合金丝的横截面积为0.5mm2，则一根合金丝的电阻为______ Ω，长度为______ m．4.在探究“导体的电阻与哪些因素有关”的问题时，某同学作了如下猜想：猜想一：导体的电阻可能与导体的长度有关；猜想二：导体的电阻可能与导体的材料有关；猜想三：导体的电阻可能与导体的横截面积有关。
