基坑支护中墙板换撑施工方案
基坑换撑是指通过结构构件将基坑围护结构的荷载从内支撑转换至地下室主体结构，并进行地下室外墙土方回填。
常见的换撑结构有换撑板、换撑梁。
基坑换撑完成后，可拆除内支撑，基坑换撑施工内容包括换撑结构施工、后浇带等施工缝传力带施工、地下室侧墙土方回填。
采用金刚砂链条将钢筋混凝土内支撑梁切割成块状，然后再向外运输，基本适用于所有钢筋混凝土内支撑，部分内支撑在基坑角部或中部位置有加腋板，加腋板一般都会挡住墙柱钢筋，造成钢筋无法施工，可提前拆除。

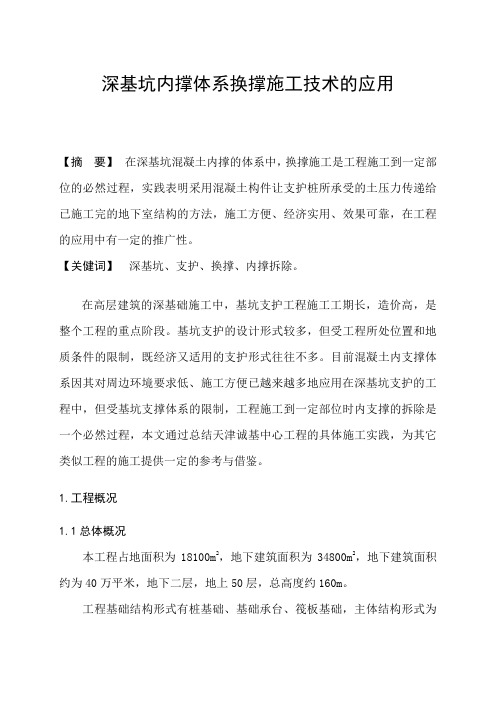

深基坑内撑体系换撑施工技术的应用【摘要】在深基坑混凝土内撑的体系中，换撑施工是工程施工到一定部位的必然过程，实践表明采用混凝土构件让支护桩所承受的土压力传递给已施工完的地下室结构的方法，施工方便、经济实用、效果可靠，在工程的应用中有一定的推广性。
【关健词】深基坑、支护、换撑、内撑拆除。
在高层建筑的深基础施工中，基坑支护工程施工工期长，造价高，是整个工程的重点阶段。
基坑支护的设计形式较多，但受工程所处位置和地质条件的限制，既经济又适用的支护形式往往不多。
目前混凝土内支撑体系因其对周边环境要求低、施工方便已越来越多地应用在深基坑支护的工程中，但受基坑支撑体系的限制，工程施工到一定部位时内支撑的拆除是一个必然过程，本文通过总结天津诚基中心工程的具体施工实践，为其它类似工程的施工提供一定的参考与借鉴。
1.工程概况1.1总体概况本工程占地面积为18100m2，地下建筑面积为34800m2，地下建筑面积约为40万平米，地下二层，地上50层，总高度约160m。
工程基础结构形式有桩基础、基础承台、筏板基础，主体结构形式为现浇钢筋砼框剪结构。
工程采用弹性聚合物的外防水体系。
主楼基础厚度为1.4m～1.8m，局部底板为3.m厚，裙房底板厚度为0.6m～0.8m，工程基础顶标高为–7.60 m。
工程地质情况：表层厚度2.5 m内为杂填土，黄海高程–1.82 m～–41.62 m处为粉质粘土，–41.62 m～–56.62 m处为粉质粘土，部分夹薄砂层，–56.62 m～–79.12 m处为粉砂层，地质条件较差，同时地下水位较高。
1.2支撑结构形式该工程东侧距居民区路较近、西侧距长沙路10m，南侧距西安道10～20m，北侧为建委大楼和南京路较近，尤其是东面北段地下结构外边线距红线最小处只有5.02m。
同时本工程周边的市政管线较密集，南侧西安道、北侧南京路及西侧长沙道为交通干道，也是市政管网集中区。
考虑到现场的特殊情况，本工程支护结构采用排桩式支护形式。
关于房建工程深基坑内撑体系换撑的施工技术发布时间：2022-08-12T01:26:08.823Z 来源：《工程建设标准化》2022年4月第7期作者：丁召宪，杨松松[导读] 随着我国现代经济的快速发展，人民群众生活质量提升，对于房屋建设的质量要求也在不断提高。
丁召宪，杨松松青岛万怡东方建设集团有限公司摘要：随着我国现代经济的快速发展，人民群众生活质量提升，对于房屋建设的质量要求也在不断提高。
所以建筑行业应该重视加强房建工程质量，关于基坑作业中的相关问题进行细致的探究。
深基坑内支撑换撑的施工建设方式，需要严格按照施工要求进行。
对于其中设计的建筑问题，都应该有所重视，并且房屋建筑单位应该重点分析其中的建筑情况，选择合理的建设方案，应该考虑实际的房屋施工建设方案，并且借鉴其中的施工技术，为后续的房屋工程建设有着积极的作用。
关键词：房建工程；深基坑；内撑体系；换撑在房建工程在当前的环境施工建设中，需要明确深基坑支护施工在全部的施工过程中的重要地位。
应该加强工程的整体施工建设，并且考虑施工的周期以及相关工程建设体系的重要教学环节。
随着建设工程的深入的建设发展，应该使用和推广，能够进行混凝土的深基坑的支护设计，形成多样化的深基坑的支护设计。
所以应该作用混凝土作为支护体系，这样能够进行合理化的工程建设推广。
通过对施工的工程建设，能够掌握有效的技巧。
能够结合实际的施工建设，进行深入的内容研究和探讨，明确深基坑内撑体系换撑技术的操作，并且注重其中相关的建设问题。
一、深基坑换撑技术简介深基坑工程的施工建设，能够满足一定的建设条件，采取合理的施工技术，能够替代传统的内支撑建设结构，对于实际的工程进行建设管理，能够保证实际工程安全稳定的进行。
二、深基坑内支撑体系换撑原理深基坑在实际的工程换撑的原理，应该考虑工程的设计，有助于在后续的工程建设中，可以将内支撑结构全部的拆除，在拆除后释放内支撑的应力。
需要传递较强的承接能力，在后续的建设中，可以发挥到支护的作用。
深基坑工程中支撑体系的换撑施工技术刘训臣【摘要】为使深基坑在拆除内支撑后基坑侧壁安全稳定,结合某工程案例探讨了换撑施工技术的实施要点:在外墙和基坑侧壁间采用混凝土板带作为穿楼板带;在后浇带、悬臂墙板等部位采用型钢作为传力带,基坑侧壁的应力通过上述传力带传递到结构实体,最终传递到对面基坑侧壁上,使基坑对面的应力相互抵消,从而保证基坑侧壁稳定.【期刊名称】《南通职业大学学报》【年(卷),期】2017(031)001【总页数】6页(P99-104)【关键词】深基坑;支撑体系;换撑;优化【作者】刘训臣【作者单位】江苏江中集团有限公司, 江苏南通 226533【正文语种】中文【中图分类】TU7531.1 地下室结构概况某工程±0.000相当于绝对标高+33.300 m，拟建场地东侧道路标高约+32.600 m，其他侧道路及场地平均标高约+33.600 m，负一层地下室标高+28.000 m，负二层地下室标高+23.600 m，负三层地下室标高+19.700 m。
基坑开挖底标高+18.600 m，基坑开挖深度15.0 m。
基坑周长约367 m，开挖面积约8 761 m2。
根据工程挖深、地质条件及周边环境要求，确定其基坑侧壁安全等级为“一级”，基坑设计等级为“乙级”。
1.2 周边环境概况该工程基坑设计深度15.0 m，局部18.0 m。
地处城市中心较繁华地段，北靠城市主干道，地下管道管线错综复杂；南靠某小区13层住宅楼，最近距离仅有7 m，住宅楼基础高于该基坑坑底约13 m；东临城市次干道，人口密集极易拥堵；西临商业区距离约10 m。
该工程地处险要，基坑安全尤为重要。
1.3 地质概况据地质报告显示：1号土层为杂填土（杂色），以建筑垃圾为主，局部有混凝土基础分布，平均厚度2.5 m，东南角最厚处4.5 m；2号土层为粉土（黄灰~灰褐色），稍密~中密，摇振反应迅速，中等压缩性，该层仅场地部分钻孔揭露，层厚薄分布不稳定，平均厚度1 m；3-6号土为粉质黏土和黏土（黄~黄褐色），硬塑，局部可塑，含有黄色、黄绿色条纹，见黑色铁锰质结核及砂浆颗粒，局部密集，砂浆粒径从上到下渐大，可达2~3 cm，含量10%~30%，切面有光泽，干强度高，韧性高，中等偏低压缩性。
深基坑支护底板换撑施工工法深基坑支护底板换撑施工工法一、前言深基坑支护底板换撑施工工法是在深基坑施工中采用的一种支护技术。
在施工过程中，底板换撑工法能够有效地解决基坑底板的稳定性问题，确保施工过程的安全性和稳定性。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点深基坑支护底板换撑施工工法具有以下特点：1. 应变性好：可以适应不同地质条件下的工程要求，有效防止基坑底板下沉和侧面土体的挤压变形。
2. 灵活性高：施工中可以根据实际情况灵活调整撑架的位置和数量，满足不同工程的需求。
3. 施工周期短：采用机械化施工，能够实现快速施工，缩短施工周期，提高施工效率。
4. 施工成本低：采用标准化的支撑组件，减少施工材料和人工成本，降低工程造价。
5. 施工质量可控：通过严格的质量控制措施，确保施工质量符合设计要求，保证工程的安全和稳定性。
三、适应范围深基坑支护底板换撑施工工法适用于以下工程：1. 地下车库和地下商场的基坑施工；2. 地铁站、地下通道的基坑施工；3. 高层建筑和大型居住区的基坑施工；4. 水利工程和交通工程中基坑的施工等。
四、工艺原理底板换撑施工工法的基本原理是通过设置钢支撑撑架，将底板与基坑侧壁之间形成一个刚性的支撑系统，有效分散和传导荷载，提高底板的稳定性。
具体分析施工工法如下：1. 预处理基坑：根据设计要求，对基坑进行生态格栅、排水孔、防渗处理等工序，确保基坑可施工性。
2. 基坑开挖：从底板开始逐层分段开挖，保持基坑的坡度和平整度。
3. 钢支撑组立：根据设计要求和实际情况，设置合适数量的钢支撑组件，并进行组立和连接。
4. 撑托与更换：通过临时支架将底板撑托起来，撤除原撑架，逐段更换底板。
5. 底板固结：更换底板后，采取加固措施，如加厚底板、设置钢筋混凝土等，提高底板的承载能力和稳定性。
6. 支护拆除：完成底板固结后，根据施工计划和顺序，拆除临时钢支撑和底板支护设施。
深基坑工程内支撑换撑施工技术1 引言随着城市建设及建筑行业的发展，超高层建筑不断涌现，城市建筑群密集度越来越高，基坑施工难度越来越大。
深基坑内支撑支护工程越来越多，深基坑拆换撑安全事故随之增多，做好深基坑拆换撑工作尤为重要。
本工程内支撑换撑设计为传统做法，即完成地下室下层侧壁，强度达到后进行土方回填，压实后施工素混凝土换撑砼，换撑砼强度达到强度后方可拆撑，进行上层结构施工。
业主对进度的追求使得无法按原做法施工，本论文以工程案例对深基坑换撑技术方案进行研究，解决了工期与换撑技术的冲突难题，为行业类似工程提供经验。
2 工程概况工程位于广东省东莞市东城区，工程由1栋23层塔楼、3层裙楼、2层地下室组成，建筑面积5.4万平米，建筑高度为99.9米。
周边为3至5层的居民房和厂房围绕。
基坑程近似三角形的不规则形状。
场地极其狭小，场内无法设置环形路，侧壁回填土非常困难。
基坑为灌注桩+内支撑支护形式。
工程正负零为11.1m （绝对标高，下同），支撑梁及冠梁顶标高为8.5m，负一层标高为5.9m（即换撑标高）。
换撑传力带设计为200厚C20素混凝土板带，工艺为做法，即完成支撑梁下一层侧壁后施工侧壁防水卷材，再施工砖墙和挤塑板双防水保护层，再分层回填土，最后浇筑素混凝土板，强度达到设计的80%才能拆除内支撑。
业主对进度追求使得结构施工必须连续，不得放缓。
若按传统方案施工换撑传力带，需要暂停主体结构施工，待侧壁拆模后进行打磨平整，封堵螺杆眼，施工侧壁防水，砌筑水泥磚保护层和安装挤塑板保护层，最后回填土压实后方可浇筑换撑混凝土板。
由于工地场地极其狭窄，回填土非常困难，会消耗较长时间。
按传统方案，主体结构需要滞后至少2个月，远不能够满足业主对工期的要求。
为满足业主要求，经研究修改换撑方案，改素混凝土板为钢筋混凝土梁式换撑方式，换撑梁和侧壁同时施工，强度达到设计强度80%即可达到换撑条件，可拆除基坑内支撑，该方案得到设计院复核认可并出具设计变更。
高层建筑深基坑内撑体系换撑施工技术卢韶香身份证号码：445563x摘要:在高层建筑施工中，基坑工程旳优劣对建筑物旳稳定性起着决定性旳作用，若要保证建筑施工旳顺利进行本,需要一套完整旳保护施工技术。
本文结合工程实例，重要分析内支撑支护构造在深基坑支护中旳应用，对高层建筑深基坑内撑体系换撑施工技术进行了探讨，以供大家参照。
关键词:高层建筑；深基坑；内支撑支护施工0 引言在高层建筑工程施工中，当基坑开挖深度较大、地基土质较差或周围距建筑物、地下管线较近，施工受周围环境限制时，对其支护构造旳安全性和变形量规定非常严格，往往采用内支撑构造。
但受基坑支撑体系原因旳影响,工程施工抵达对应旳阶段需拆除内支撑。
针对这点,本以工程实例分析了深基坑内撑体系换撑施工技术有关内容,为类似工程旳施工积累经验。
1 工程旳概况某高层写字楼东侧外15m为人力资源市场大楼，场地南侧及西侧均为高层住宅小区，期间仅隔一条消防车道和车位旳宽度。
该工程总用地面积6122m2，地下室占地面积4532m2，两层地下室，可用旳施工场地非常有限。
工程地质状况大体为杂填土层(厚度0～2m)、素填土层(厚度3.8～4.8m)、淤泥质土层(厚度1.7～2.1m)、粉质粘土层(厚度5.7～5.9m)、残积砂质粘性土层(厚度7.9～16m)及全风化花岗岩层。
设计基坑开挖深度9.5m(自然地坪如下)，承台部分开挖11.1m左右，且场地四面紧靠用地红线。
红线外为市政主干道路及高层住宅小区及地下室，四面旳基坑边线距离红线仅3～5m，无法做大放坡处理，假如采用桩锚支护难以满足基坑变形控制规定，故采用灌注桩加内支撑支护形式。
该工程基坑支护设计采用冲(钻)孔灌注桩加锁口梁及内支撑旳支护形式，支护桩旳桩径为1m，锁口梁面埋深从自然地面下约为1m，内撑梁在冠梁标高处(800mm高钢筋砼梁)，在基坑四角斜向布设，内撑梁交叉处下方设钢构造立柱(基础为桩径1m旳冲孔灌注桩)。
锁口梁面至坡顶采用自然放坡挂网喷射砼旳支护形式；围护桩靠基坑内侧表面采用桩身植筋挂网加喷射砼旳支护形式；支护桩外侧距桩中1m处加一排持续旳水泥搅拌止水桩，搅拌桩咬合深度为0.2m。
目录目录 (1)一、工程概况 (1)二、斜撑情况说明 (1)三、处理方案 (1)四、施工部署 (1)五、换撑施工 (2)六、施工安全技术措施 (3)七、应急救援预案 (4)附图：一、二、三、四一、工程概况**********二、斜撑情况说明本工程地下室三层，基坑开挖较深，支护为排桩及土钉复合支护方式，由于基坑使用时间较长，在基坑东侧及西侧均设计有钢管斜支撑进行支护加固。
其中基坑东侧10根斜撑，基坑西侧7根斜撑。
通过现场定位测量及与酒店基础底板对照，基坑西侧7根斜撑底座均位于酒店基础承台部位，且凸出底板面约30cm，影响地下室基础结构施工，因此将对基坑西侧支护进行换撑处理。
后附图一：基坑西侧原加固斜撑与酒店基础结构位置关系图。
三、处理方案针对原斜撑与酒店基础结构位置关系情况，将采用换撑处理，基坑支护新加固支撑设置原则为：将斜支撑底座设置在底板垫层的下部，且设置在非承台区域，以不影响酒店基础结构施工。
重新设置的支护加固斜撑见后附图二、三、四。
四、施工部署4.1 技术准备施工前，依据施工图纸对生产管理人员及操作工人进行有针对性的安全技术交底，明确施工步骤及技术要点，保证斜支撑按照要求施工完成。
4.2 主要机械设备4.3 劳动力计划五、换撑施工5.1 施工顺序放线→土方开挖、清槽→钢筋绑扎→模板、预埋件安装→混凝土浇筑→养护→钢管斜支撑安装5.2 施工方法1）放线支撑底座尺寸为3.5m长×1.6m宽×2m高，基坑较深，土方开挖按1:0.5放坡。
利用全站仪定位，撒好土方开挖上口线。
2）土方开挖、清槽土方开挖至设计标高后，保证侧壁及底面平整。
3）钢筋绑扎、模板、预埋件安装基坑内修平整后，进行钢筋绑扎及模板安装。
钢管支撑点部位采用15mm厚木模板吊模，按图纸要求预埋好螺栓。
4）钢筋及模板、预埋件安装完成后，采用C50砼浇筑，保证支座顶面位于酒店基础垫层下30cm处。
5）斜支撑安装斜撑底座混凝土强度达到70%后可以进行斜支撑安装施工，必须待所有支撑安装完毕后，方可进行原支撑的拆除。
基坑支护墙板换撑施工方案1. 引言在基坑开挖过程中，为了保证施工安全和加固基坑侧壁，经常需要使用支护墙板来进行支撑。
然而，在施工过程中，由于各种原因，支护墙板可能需要进行更换和调整。
本文档将介绍基坑支护墙板换撑的施工方案。
2. 施工准备在开始进行基坑支护墙板换撑施工之前，需要进行以下准备工作：•定义换撑的具体范围和要求；•确定换撑的时间节点和施工进度计划；•组织施工人员和设备，以确保施工的安全和连续性；•准备相应的材料和工具，包括支撑杆、调整器、安全带等。
3. 施工步骤3.1 拆除原有支撑首先，需要拆除原有的支撑墙板。
在拆除过程中，要注意避免对基坑侧壁造成额外的损害。
具体步骤如下：1.根据支撑墙板的情况，选择适当的拆除工具，如锤子、撬棍等；2.逐步拆除支撑墙板，避免一次性拆除过大面积，以防基坑侧壁承受不住；3.拆除过程中需密切注意基坑侧壁的变形情况，及时调整施工计划。
3.2 安装调整器和支撑杆在拆除原有支撑后，需要安装调整器和支撑杆来完成新的支撑墙板。
具体步骤如下：1.根据基坑侧壁的情况，选择适当的调整器和支撑杆规格；2.将调整器通过螺纹连接固定在基坑侧壁上；3.调整支撑杆的长度，使其与调整器和基坑侧壁之间形成稳固的支撑；4.检查支撑墙板的垂直度和水平度，调整支撑杆的长度和位置，确保支撑稳定。
3.3 固定新支撑墙板安装调整器和支撑杆后，需要固定新的支撑墙板。
具体步骤如下：1.根据基坑侧壁的要求，在支撑杆上设置固定点，通常是每隔一定距离；2.将支撑墙板与支撑杆和固定点进行连接，使用紧固件如螺栓、螺丝等；3.检查支撑墙板的垂直度和水平度，调整支撑杆和固定点的位置，确保支撑稳定。
4. 安全措施在进行基坑支护墙板换撑施工时，需要注意以下安全措施：•确保施工人员穿戴好安全防护装备，包括安全帽、安全鞋、安全带等；•检查施工设备的工作状态和安全性能；•在施工过程中，设置警示标志和隔离区域，防止人员和设备进入危险区域；•定期检查支撑墙板和支撑杆的稳定性，并做好维护和调整工作。
基坑支护换撑施工工艺流程一、啥是基坑支护换撑呀。
咱先得明白基坑支护换撑是个啥。
你想啊，在建筑工程里，挖了个大坑做基础建设，这坑周围的土啊水啊啥的可不稳定，容易塌方呢。
所以就得给这个坑做支护，就像给它围上一圈保护罩。
那换撑呢，就是在这支护的过程中，当原来的支撑结构需要调整或者拆除的时候，为了保证基坑的稳定性，就得换上新的支撑结构，这个过程就是换撑啦。
二、施工前的准备工作。
1. 人员安排。
咱得有一群靠谱的小伙伴来干这个活呀。
要有经验丰富的施工师傅，他们就像这个工程的老大哥，知道哪里该小心，哪里能使劲。
还得有一些小工帮忙递工具、搬材料啥的，大家各司其职，就像一个小家庭一样，互相配合着。
2. 材料准备。
3. 场地清理。
施工现场得打扫干净呀。
那些乱七八糟的杂物就像家里的垃圾一样，不清理掉怎么能好好干活呢？把场地清理好了，施工的时候才不会磕磕绊绊的，就像我们走路，路上要是有石头，肯定容易摔跤嘛。
三、换撑施工的具体流程。
1. 旧支撑的拆除。
拆除旧支撑可不能乱来。
就像拆一个搭好的积木城堡，得小心翼翼的。
先得确定拆除的顺序，一般是从比较不重要的地方开始拆起。
而且在拆除的时候，得时刻注意基坑的变形情况，就像看着一个生病的人一样，稍微有点不对劲就得停下来检查检查。
这时候测量人员就很重要啦，他们拿着仪器测量着基坑的各种数据，就像医生拿着听诊器一样。
2. 新支撑的安装。
新支撑安装可是个技术活。
先得把钢管按照设计好的位置摆放好，这就像摆棋子一样，每个位置都有它的讲究。
然后用构配件把它们连接起来，连接的时候要拧紧螺丝，就像系鞋带一样，系不紧就容易松开，那支撑可就不牢固了。
安装过程中，还得不断地调整支撑的高度和角度，要让它和周围的结构完美贴合，这就像给一个人量身定做衣服一样，不合身可不行。
3. 支撑的加固与检验。
新支撑安装好之后可不能就这么算了。
还得进行加固呢，就像给刚搭好的架子再钉几个钉子，让它更牢固。
加固完了就得检验，看看这支撑是不是真的能承担起保护基坑的重任。
