测定土密度的常用方法

土的密度环刀法
土的密度是指固体土壤的质量单位体积。

从宏观来看，土壤与空气、
水一样是构成自然界的三个主要元素之一，对于工程建设等领域来说，对土地进行密度测试是很重要的，因为不同的土壤密度会对建筑物的
稳定性产生影响。

检测土壤密度的方法有很多种，其中之一是环刀法。

环刀法是通过一
种名为环刀的仪器来测量土壤的密度。

这种仪器是由一个圆环和一把
刀组成的，圆环的直径和高度可以根据不同的要求进行调节。

首先，
将环刀插入土壤中，然后用力捅下去，将环刀从土中取出，然后测量
土壤样品的湿重和干重，最终可以计算出土壤的密度。

使用环刀法进行土壤密度测试的优点是比其他方法更准确、更快速和
更经济。

此外，环刀法也适用于测量地下的土体密度，例如岩石、冰
川和沙子等。

但是，环刀法也有一些缺点，比如只适用于特定类型的
土壤，不适用于极干燥或极潮湿的土壤样品。

总之，土壤密度测量是一项非常重要的测试，需要正确地选择测量方
法和合适的仪器，以保证测试结果的准确性。

在实际工程中，环刀法
是一种比较常用的方法之一，但是需要注意仪器的正确使用和仪器的
限制条件，以避免引起错误的数据和结果。

以上是本人对于土的密度和环刀法的一些认识和了解，希望能对您有所帮助。

如有不足之处，还请指正。

(1) 定义土的密度是指土单位体积的质量。

(2) 实验目的测定土的单位体积质量，以便了解土体的疏密和干湿状态，供换算土其它物理指标和工程计算之用。

(3) 常用实验方法环刀法：适用于一般粘性细粒土；蜡封法：适用于土样坚硬、易碎或含有粗颗粒不易修成很规则形状，采用环刀法有困难时；灌砂法或灌水法：适用于现场条件下的粗粒土。

本试验采用环刀法。

(4) 试验器材1）环刀：如图4-1 所示。

内径61.8mm 或79.8mm，高度20mm。

本试验采用内径61.8mm。

环刀质量已由实验室称出，按环刀号码查实验室内的表。

2）普通天平：称量500g，最小分度值0.1g。

称量200g，最小分度值0.01g。

3）削土刀、凡士林等。

图4-1 环刀（5）操作步骤1）按工程需要取原状土或制备所需状态的扰动土样。

土样的直径和高度应大于环刀，整平其两端放在玻璃板光面上。

2）将环刀内壁擦净，并涂抹一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样。

3）擦净环刀外壁，称环刀和土的总质量，精度达0.01g。

本试验需进行二次平行试验，取二次结果的平均值。

平行试验结果之差不得大于0.03g/cm3注意：切削试样时，应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述，对低塑性和高灵敏度的软土，制样时不得扰动。

（6）计算按下式计算土的湿密度：式中：ρ0—试样的湿密度(g/cm3)，准确到0.01g/cm3；(m0 + m)—环刀加土质量，g/cm3；m0—环刀质量，g/cm3；V —环刀体积，cm3；根据盒号由实验室制好的表中查得。

按下式计算土的干密度：以上记录用钢笔或圆珠笔填在土力学试验附表2中。

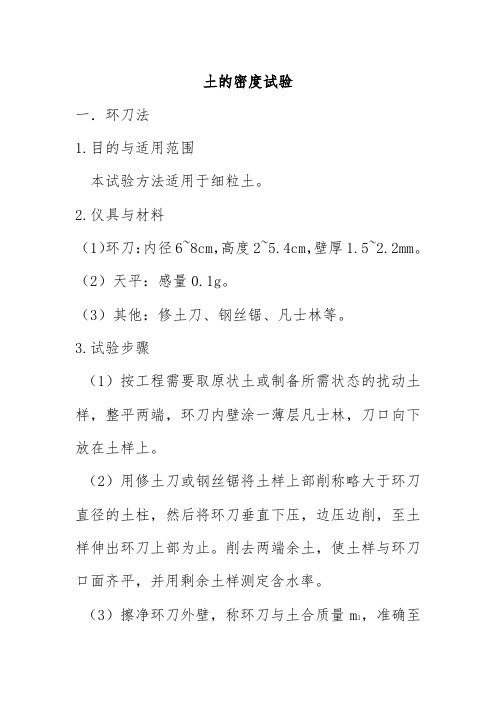

土的密度试验一．环刀法1.目的与适用范围本试验方法适用于细粒土。

2.仪具与材料（1）环刀：内径6~8cm，高度2~5.4cm，壁厚1.5~2.2mm。

（2）天平：感量0.1g。

（3）其他：修土刀、钢丝锯、凡士林等。

3.试验步骤（1）按工程需要取原状土或制备所需状态的扰动土样，整平两端，环刀内壁涂一薄层凡士林，刀口向下放在土样上。

（2）用修土刀或钢丝锯将土样上部削称略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止。

削去两端余土，使土样与环刀口面齐平，并用剩余土样测定含水率。

（3）擦净环刀外壁，称环刀与土合质量m1，准确至0.1g。

二．灌砂法1.目的与适用范围本试验方法适用于现场测定细粒土、砂类土和砾类土的密度。

试样的最大粒径一般不超过15mm，测定密度层的厚度为150~200mm。

2.仪具与材料（1）灌砂筒。

（2）金属标定罐。

（3）基板。

（4）打洞及从洞中取料的合适工具、如凿子、铁锤、长把勺、长把小簸箕、毛刷等。

（5）玻璃板（6）饭盒（7）台秤（8）其他：铝盒、天平、烘箱等。

（9）量砂试验步骤（1）在储砂筒内装满砂，筒内砂的高度与筒顶的距离不超过15mm，称筒内砂的质量m1，准确至1g。

每次标定及而后的试验都维持该质量不变。

（2）将开关打开，让砂流出，并使流出砂的体积与工地所挖试洞的体积相当；然后关上开关，并称量筒内砂的质量m5，准确1g。

（3）将灌砂筒放在玻璃板上，打开开关，让砂流出，直到筒内砂不再下流时，关上开关，并小心地取走灌砂筒。

（4）收集并称量留在玻璃班上的砂或称量筒内的砂，准确至1g。

玻璃板上的砂就是填满灌砂筒下部圆锥体的砂。

（5）重复上述测量，至少三次；最后取其平均值m2，准确至1g。

（1）.测定土的密度方法有：环刀法，灌砂法，电动取土器法，封蜡法，灌水法。

（2）.灌砂法实验步骤：1.应先标定灌砂筒内的质量m1，量砂密度þs。

2.在实验地点，选一块40cm*40cm的平坦表面，并将其清扫干净。

将基板放在此平坦便面上，如此表面的粗糙度较大，则将盛有量砂m5的砂筒放在基板中间的圆孔上，打开灌砂筒开关，让砂流入基板的中孔，直到灌砂筒内的砂不也在下流时关闭开关，成筒内砂的质量m6。

3.取走基板，将留在试验地点的量砂收回，将基板放在清扫干净的表面上，沿基板中孔凿洞，并随着将凿松的材料取出，放在塑料袋内，密封，试洞的适度应等于碾压层的厚度，称塑料袋内全部试验的质量m1。

4.从挖出的试样中取有代表性的样品，测含水率。

5.将基板放在试坑上，将灌砂筒法在基板中间，打开灌砂筒开关，让砂流入试洞内。

待砂不再流动时，关闭开关，称量筒内剩余砂的质量m4。

6.如清扫干净的平坦表面，将灌砂筒放在基板中间，打开灌砂筒直接放在以挖好的试洞内，打开筒的开关，让砂流入试洞内。

余砂记m27.整理结果：有基板mb=m1-m4-(m5-m6) 无基板mb=m1-m4-m2湿密度：þ=mt/mb*þs 干密度：þd=þ/（1+含水率）环刀法实验步骤：1.按工程需要取原状土或制备所需状态达到扰动土样，整平两端，环刀内壁涂一薄膜层凡士林，刀口向下放在土样上。

用修土刀将土样上部削成略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止，削去两端余土，使与环刀口面齐平，并用剩余土样侧含水率。

擦净环刀外壁，称环刀与土的重质量m1。

环刀质量m2，容积为V。

2.密度计算式：þ=（m1-m2）/V。

土最大干密度试验方法
土的最大干密度试验方法有多种，包括击实法、振动台法、表面振动压实仪法等。

1. 击实法：适合于细粒土及粗粒土，试验过程方便。

2. 振动台法：适合于测定无粘性自由排水粗粒土及巨粒土，或者适用于通过标准筛的干颗粒质量百分率不大于15%的粗粒土及巨粒土。

3. 表面振动压实仪法：适合测定无粘性自由排水粗粒土及巨粒土，或适用于通过标准筛的干颗粒质量百分率不大于15%的粗粒土及巨粒土。

此法与振动台法的不同在于振动作用自土体表面垂直向下传递。

可以根据试验对象的具体情况选择合适的方法。

如需获取更准确的信息，建议咨询相关工程技术人员。

土密度试验方法
一、环刀法。

这可是个挺有趣的方法呢。

就像给土切个小圈圈一样。

先准备好环刀，这环刀就像个小模具。

把环刀小心地压入土中，要稳稳的哦，就像给土一个温柔的拥抱。

然后把环刀里的土完整地取出来，再称一称这个带着土的环刀有多重。

接着把土从环刀里弄出来，称一下环刀的重量，两者相减就得到土的重量啦。

知道环刀的体积，用土的重量除以环刀体积，土的密度就出来喽。

这个方法比较适合那种粘性土呢，就像适合性格比较黏糊的土朋友。

二、灌砂法。

这个方法有点像给土玩一场沙子的游戏。

先在试验地点挖个小坑，这个坑的大小可得合适。

然后把标准砂灌到这个坑里，就像给小坑盖一层砂被子。

要保证砂填满坑的每个角落哦。

称一称灌进去的砂有多少重量。

再把坑中的土取出来称重量。

因为砂的密度是知道的，根据砂的重量、坑的体积还有土的重量，就能算出土的密度啦。

这个方法对于那些颗粒比较大的土比较适用，就像是给那些大大咧咧的土颗粒做测试。

三、蜡封法。

这个方法就很有创意啦。

如果土比较松软或者形状不规则，蜡封法就登场了。

把土块先用细线系好，就像给土块穿上小绳子衣服。

然后把土块放到融化的蜡里面，让土块穿上一层蜡衣，就像给土块穿上漂亮的小外套。

再称一称这个穿着蜡衣的土块的重量。

接着把蜡衣去掉，称土块本身的重量。

根据蜡的密度、土块和蜡衣的总重量以及土块本身重量，就能算出土的密度啦。

这就像是给土块精心打扮一番后再做检测，很有趣吧。

土的密度测定方法
土的密度是指单位体积内土壤颗粒的质量或质量比。

一般来说，土壤密度可以通过以下两种方法测定：
1. 体积法：
- 标准胶土的体积密度为1.33克/立方厘米，可以作为比较标准。

- 首先采集一定量的土样，将其干燥，并记录干燥后的质量（M1）。

- 将干燥的土样放入已知容积的容器中，并记录容器的质量（M2）。

- 填充完毕后，重新测量容器及土样的总质量（M3）。

- 通过计算可以得到土样的体积（V = M3-M2）。

- 土样的密度可以通过质量与体积的比值（D = M1/V）计算得到。

2. 压实法：
- 该方法常用于实地测试土壤的密度。

- 选择一个稳定的体积框架，将其嵌入未扰动的土壤中。

- 通过将一定重量的铁锤连续落下，对土壤进行压实。

- 根据每次压实后土壤的变形情况，可以通过该过程的能量变化来测定土壤的密度。

无论使用哪种方法，测定土壤密度时必须注意土壤样品的采集、处理和测量过程中的误差，以确保获得准确可靠的结果。

环刀法测土的密度实验报告环刀法是用于测量土壤密度的一种常用方法。

下面是环刀法测土的密度实验报告：一、实验目的通过环刀法测量土壤密度，了解土壤密度对土壤肥力和植物生长的影响，为土壤管理和农业生产提供依据。

二、实验原理土壤密度是指单位体积内的土壤质量，通常使用环刀法进行测量。

环刀法是一种间接方法，通过称量环刀内土壤的质量和体积，计算土壤密度。

三、实验步骤1、准备实验器材：环刀、环刀盖、天平、削土刀、小铲子、铝盒等。

2、选择实验地点，清理实验区域，确保实验过程中不受干扰。

3、使用小铲子在实验区域内挖取适量土壤，将土壤中的石块、根系等杂质去除。

4、用削土刀将土壤削成规则的形状，以便于测量。

5、将环刀和环刀盖组合在一起，将削好的土壤放入环刀内，轻轻压实，使土壤与环刀和环刀盖紧密结合。

6、将装有土壤的环刀放入天平中，测量环刀和土壤的总质量。

7、记录下测量结果，根据公式计算土壤密度。

四、实验结果以下是实验过程中记录的数据：根据测量结果，可以得出以下结论：1、使用环刀法可以准确地测量土壤密度。

2、实验过程中需要仔细操作，避免人为误差对测量结果的影响。

3、通过比较不同时间段的测量结果，可以看出土壤密度受到时间的影响较小。

4、在实验过程中，需要注意保持环刀和环刀盖的清洁，避免杂质对测量结果的影响。

5、实验过程中需要确保土壤样品具有代表性，以便于得到准确的测量结果。

五、实验总结通过本次实验，我们可以得出以下结论：1、环刀法是一种可靠的测量方法，可以准确地测量土壤密度。

2、在实验过程中，需要注意操作细节和仪器的清洁度，以避免误差对测量结果的影响。

3、通过比较不同时间段的测量结果，可以看出土壤密度具有相对稳定性。

4、通过分析实验数据和实验结果，可以为土壤管理和农业生产提供依据。

本次实验为我们提供了关于土壤密度测量的基本方法和思路，有助于我们更好地了解土壤性质及其对植物生长的影响。

在今后的学习和实践中，我们可以进一步拓展实验内容和方法，提高实验技能和分析能力。

土工密度试验1．环刀法（1）本试验方法适用于细粒土。

（2）本试验所用的主要仪器设备，应符合下列规定： 1）环刀：内径61.8mm 和79.8mm ，高度20mm 。

2）天平：称量500g ，最小分度值0.1g ；称量200g ，最小分度值为0.01g 。

（3）环刀法测定密度，应在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀。

根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量。

（4）试样的湿密度，应按下式计算：ρ0＝M 0/V式中ρ0——试样的湿密度（g/cm 3），准确到0.01g/cm 3。

（5）试样的干密度，应按下式计算：01.01w d +=ρρ（6）本试验应进行两次测定，两次测定的差值不得大于0.03g/cm 3，取两次测值的平均值。

（7）环刀法试验的记录格式见GB/T50123-1999附录D 表D-2。

2．蜡封法（1）本试验方法适用于易破裂土和形状不规则的坚硬土。

（2）本试验所用的主要仪器设备，应符合下列规定： 1）蜡封设备：应附熔蜡加热器。

2）天平：应符合环刀法天平的规定。

（3）蜡封法试验，应按下列步骤进行：1）从原状土样中，切取体积不小于30cm 3的代表性试样，清除表面浮土及尖锐棱角，系上细线，称试样质量，准确至0.01g 。

2）持线将试样缓缓浸入刚过熔点的蜡液中，浸没后立即提出，检查试样周围的蜡膜，当有气泡时应用针刺破，再用蜡液补平，冷却后称蜡封试样质量。

3）将蜡封试样挂在天平的一端，浸没于盛有纯水的烧杯中，称蜡封试样在纯水中的质量，并测定纯水温度。

4）取出试样，擦干蜡面上的水分，再称蜡封试样质量。

当浸水后试样质量增加时，应另取试样重做试验。

（4）试样的密度应按下式计算：novo WTovo om m m m m ρρρ---=式中m o ——蜡封试样质量（g ）；m ov ——蜡封试样在纯水中的质量（g ）； ρWT ——纯水在T ℃时的密度（g/cm 3）； ρn ——蜡的密度（g/cm 3）。

1、现场密度的测定方法主要有：灌砂法、环刀法、核子仪法、钻芯取样四种2、压实度试验没测含水量的时样品的数量应为;用小灌砂筒测定时，对于细粒土不少于100克对于中粒土不少于500克；用大灌筒测定时，对于细粒土不少于200克对于中粒土不少于1000克。

3、判断路面结构层厚度的评定是采用平均值的置信上限作为扣分的指标（错）用灌砂法测定路基压实度，当试洞成上部大、下部小锥形时，会使实测密度小（对）三、计算1、新建高速公路，在施工中对一端路面基层进行压实检测数据如下：98.6、98.7、99.5、100、95.4、98.2、99.1、99.6、99.8、99.9、100.0、102.5,要求压实度代表值大于等于98%，极值大于等于94%规定分为30分，试对这段路进行评分。

计算结果保留一位小数。

选择1．根据现性《公路工程质量检验评定标准》中规定（弯沉）（平整度）不是级配碎石基层的主要实测项目2.在土方路基的实测项目中，最主要的检测项目是（压实度）3.按照《公路路基路面现场测试规程》，灌砂法中的砂的粒径为0.3—0.6mm真空弯沉检测时，某测点的百分表读数为62.5（0.01mm）。

终读数为29.0（0.01mm）.则该测占弯沉值有3个有效数字在测试路面摩擦系数试验中，滑块的校准长度是126 mm每一点测5次判断1.路基路面的回弹弯沉用以评定其地基承载力（错）2.同一沥青中面，高温条件下测得的回弹弯沉比低温时测得的一样大（对）三、计算新建高速竣工后，在不利季节测得某路段路面弯沉值如下：30、29、35、28、527、28、34、32、30.设计弯沉为40 mm，试判断该路段路面弯沉是否笔盒？取得保证系数Za＝1.645,计算结果取小数1位。

解：弯沉平均值＝（30+29+32+28+27+28+34+32+30）/9＝30标准差S＝2.29代表值＝30.0+1.645*2.29＝33.8＜40（0.01 mm）四、选择2.弯沉测试时，测试车的（车型、后轴重、轮胎接地半径、轮胎气态）会影响弯沉测试结果沥青类（一）一、填空1.沥青混合料设计方方法主要由（目标配合比）（生产配合比）（生产配合比验证）2.我；现行采用（空隙率）（饱和度）（残留稳定度）等指标来表征沥青混合料的耐久性。
