第三节 典型混合动力电动汽车构造

混合动力汽车的组成及工作原理随着环保意识的提高和传统燃油车排放污染的日益严重，混合动力汽车作为一种环保节能的新型交通工具备受瞩目。

混合动力汽车结合了传统内燃机和电动机的优点，能够在一定程度上降低汽车的油耗和排放，成为了汽车工业的新宠。

本文将从混合动力汽车的组成及工作原理两个方面展开详细介绍。

一、混合动力汽车的组成1. 发动机系统混合动力汽车采用的是内燃机，通常是汽油发动机。

它们负责提供动力，驱动汽车行驶，同时充电电池组为电动机提供动力。

2. 电动机系统混合动力汽车内还配备了电动机以及用于存储电能的电池组。

电动机在低速行驶时负责提供动力，节约燃油；而电池组则储存电能，为电动机提供动力。

3. 变速箱系统变速箱系统也是混合动力汽车的重要组成部分。

它能够根据车辆行驶的速度和负荷情况，智能地调整内燃机和电动机的协同工作状态，最大程度发挥两种动力源的优势。

4. 电子控制系统电子控制系统是混合动力汽车的大脑，它能够智能地控制混合动力系统的工作状态，协调内燃机和电动机的功率输出，以达到最佳燃油经济性和动力表现。

5. 再生制动系统再生制动系统利用了电动机的发电功能，在制动时将制动能量转化为电能，并储存在电池组中。

这样不仅减少了对传统制动系统的依赖，还提高了能源利用效率。

二、混合动力汽车的工作原理1. 混合动力汽车行驶当车辆启动时，首先由电池组供电，电动机驱动车辆行驶。

当车速增加到一定程度时，内燃机开始工作，并且通过发电机为电池组充电，以保证电池组的电能充足。

在匀速行驶和轻负载状态下，内燃机和电动机可以合作，降低油耗。

2. 混合动力汽车加速在需要急加速或者爬坡等重载情况下，内燃机和电动机会同时作用，以提供更大的动力输出。

此时，内燃机发挥功率最大值，电动机也全面发挥其动力输出的优势。

3. 混合动力汽车再生制动在制动过程中，电动机转为发电机工作，将制动能量转化为电能并存储到电池组中。

再生制动可以最大限度地减少制动时的能量损失，提高能源的利用效率。

混合动力汽车构造图解（奔驰S400）混合动力汽车系统组成新款梅赛德斯-奔驰S400 hybrid基于S350研发而成，但其传动系统做出了明显改进。

改进包括进一步研发的3.5L V6汽油发动机、附加的持续通电同步电动机、为配合混合动力模块而专门设计的七挡自动变速箱、所需的动力和控制电子装置、变压器和锂离子蓄电池。

奔驰混合动力汽车系统组成▼S400 hybrid 配备了平行混合动力驱动系统。

通过该驱动系统，发动机和电动机均与驱动轮机械相连（发动机和电动机的平行连接）。

电动机和发动机所提供的功率可以进行叠加，这就意味着二者可分别保持更低的额定功率，但仅使用电动驱动系统无法驱动车辆。

奔驰S500 Plug-In Hybrid（插电式混合动力系统）的动力蓄电池相比S400 hybrid 车型容量增大了10倍，而且可以经过外部充电插座进行充电。

S500 Plug-In Hybrid车型最多可以利用电动机以纯电动模式行驶30km。

S500 Plug-In Hybrid系统组成▼1—湿式离合器（NAK）；2—再生制动系统（RBS）；724.2—自动变速箱；A9/5—电动制冷剂压缩机；A79/1—电动机；A100g1—高电压蓄电池；G1—车载电气系统蓄电池；M1—起动机；M276.8—发动机；M42—电动辅助油泵（集成在变速箱内）；M56—真空泵（电动）；N33/5—高电压正温度系数加热器；N68—电子动力转向控制单元；N82/2—蓄电池管理系统控制单元；N83/1—直流转换器控制单元；N83/5—充电装置；N129/1—功率电子装置控制单元；X58/23—充电装置供电插座混合动力汽车工作模式驱动模式▼混合动力驱动系统各种驱动模式的当前动力流可在驾驶室管理及数据系统（COMAND）显示单元上加以显示。

在驱动模式下，动力仅由发动机流向后轴。

加速模式▼在加速模式下，动力由发动机和电动机流向后轴。

高压蓄电池对电动机供电，然后由电动机产生驱动转矩，以对发动机所产生的转矩提供支持。

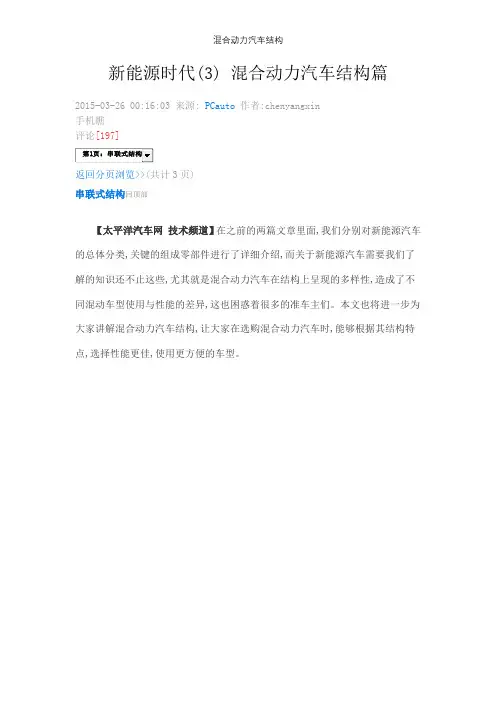

体验读图模式关于新能源汽车的分类及各自特点,您可以点击以下链接查瞧文章《新能源时代(1) 新能源汽车分类篇》关于新能源汽车电池与电机的分类与各自特点,您可以点击以下链接查瞧文章《新能源时代(2) 电池&电机技术解析篇》● 三种结构任君挑选在我们之前的文章里面,我们把混合动力分为普通混合动力、插电式混合动力以及增程式混合动力三种。

而混合动力汽车的结构形式也能分为三种,分别就是串联式、并联式以及混联式,其中增程式混合动力只能就是串联式结构,而并联式与混联式结构既可以应用于普通混合动力,也可以应用于插电式混合动力。

(请各位网友知悉以下简写:串联式结构=串联、并联式结构=并联、混联式结构=混联、混合动力=混动)1、串联式结构串联式,顾名思义就就是发动机与电动机“串”在一条动力传输路径上,这个与我们第一篇文章《新能源时代(1)》说到的增程式混合动力汽车就是一样的。

而串联最大的特点就就是发动机在任何情况下都不参与驱动汽车的工作,它只能通过带动发电机为电动机提供电能。

并联式结构回顶部2、并联式结构并联,实际上就就是在普通汽车的基础上加装一套电能驱动系统(即电动机与动力电池),发动机与电动机都能单独驱动车轮,也可以同时工作,共同驱动汽车,当动力电池电量不足时,发动机还能带动电动机反转为电池充电。

与串联不同的就是,并联结构中发动机与电动机可以同时驱动汽车,其动力性能更加优越,比亚迪秦的1、5T发动机与电动机功率相加后足足300马力有余,相当于奥迪A6的那台3、0T发动机,但秦仅仅就是一台自主紧凑型车而已。

其次,并联车型的驱动模式较多,可以适应多种工况,发动机能够在中高速运行时单独驱动汽车,无需进行能源的二次转换,因此其综合油耗也会更低。

与此同时,并联相对于串联与普通汽车更复杂,制造成本相对会高一点;驱动模式多,含有纯油模式、纯电模式、混合模式等,不同厂家的命名标识都不尽相同,消费者容易混淆。

就譬如宝马530Le的Save Battery模式,靠着自己蹩脚的英语乍一瞧以为就是充电模式,但就是与奥迪A3 Sportback e-tron上的Hybrid Hold功能完全一致,仅仅就是保持电量的模式而已。

混联式混合动力电动汽车的结构原理混联式混合动力电动汽车的结构原理混联式混合动力电动汽车是一种结合了传统内燃机和电动机的动力系统。

它采用了先进的动力管理系统，可以根据不同的驾驶模式和行驶状况，自动选择合适的动力来源，以实现更高的燃油效率和更低的尾气排放。

本文将从浅入深地解释混联式混合动力电动汽车的结构原理。

1. 传统内燃机系统混联式混合动力电动汽车的内燃机系统与传统汽车的相似，主要由发动机、传动系统和燃油供应系统组成。

发动机负责产生动力，传输到传动系统，再转化为车轮的动力。

燃油供应系统则提供燃油给发动机进行燃烧。

•发动机：通常为燃油汽油发动机或柴油发动机，负责直接驱动车辆或发电机。

•传动系统：包括离合器、变速器和传动轴，将发动机的动力传递到车轮。

•燃油供应系统：由燃油箱、燃油泵、喷油器等组成，将燃油供给发动机燃烧。

2. 电动机系统混联式混合动力电动汽车的电动机系统是其独特之处。

电动机通常由电池组、电控单元和电动机本体组成。

•电池组：通常采用锂离子电池，储存电能以供电动机使用。

•电控单元：负责监控电池状态、电动机输出和整个系统的运行状况。

•电动机本体：负责将电能转化为动力输出，并与传统内燃机共同驱动车辆。

3. 动力管理系统混联式混合动力电动汽车的动力管理系统是实现高效能的关键。

它通过监测驾驶模式、行驶状况和能量需求，自动调整发动机和电动机的工作状态，以使整个系统运行最优化。

主要包括以下几个方面：•驾驶模式识别：根据驾驶员的操作习惯和当前行驶状况，判断驾驶模式，如启动、加速、匀速巡航、减速和制动等。

•能量需求管理：根据当前驾驶模式和行驶状况，合理调整发动机和电动机的工作状态，以满足驾驶需求并提高燃油效率。

•能量回收系统：利用制动过程中产生的动能将电能转化为储存于电池组中的化学能。

4. 工作原理混联式混合动力电动汽车的工作原理可以简化为以下几个步骤：1.启动阶段：当驾驶员启动汽车时，电动机负责提供动力，将车辆从静止状态转为运动状态。

·教案学院：教研室：课程名称：混合动力汽车原理与检修授课专业：新能源汽车技术授课班级：任课教师：《混合动力汽车原理与检修》课程教案第 1 次课，2学时教学设计与教学内容传统汽车的动力驱动系统电驱动系统四、混合动力汽车的优势1.能量转换效率高2.良好的环境保护效果3.排放的废热少，可以减轻城市的“热岛效应”4.可回收利用部分能量5.改善能源结构，解决汽车的替代能源问题五、混合动力汽车推广应用中的主要问题1.制造成本较高2.小型化和轻量化3.可靠性等性能有待进一步提高第 2 次课，2学时（3）串并联混合动力7．从混合程度分（1）全混合动力（Full Hybrid）（2）电动辅助混合动力（Power Assist Hybrid三、混合动力系统概述混合动力系统是指由两个或两个以上不同工作原理的动力源组成，可以将不同动力源组合在一起用于驱动车辆的系统。

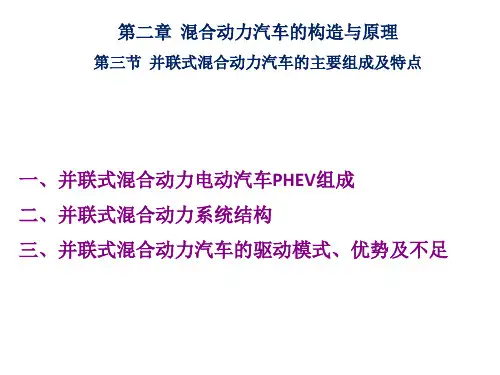

四、完全混合动力汽车驱动的分类与特点1．完全混合动力驱动有四种形式（1）并联式混合动力系统二、串联式混合动力系统结构串联式混合动力系统，也称增程式电动汽车动力系统，主要由内燃机、发电机、驱动电机和动力电池几个部件组成三、串联式混合动力汽车的特点串联式混合动力汽车的不足有四点：一是驱动电动机等的选择难度大，为了能够克服汽车在行驶过程中的最大阻力，驱动电动机的功率要求较大，外形尺寸并联式混合动力系统组成示意图三、并联式混合动力汽车的驱动模式、优势及不足．PHEV的驱动模式．并联式混合动力汽车的主要优点．并联式混合动力汽车的不足第四节混联式混合动力汽车的主要组成及特点一、混联式混合动力汽车组成混联式HEV也可称为串并联混合式混合动力汽车、混合动力汽车、混联式混合动力汽车等。

为了更好地理解普锐斯(Prius)混合动力系统，此处简单介绍普锐斯(Prius)的行星齿轮机构，结构如图1.起步与小负荷时2. 加速或爬坡时3. 车辆在巡航时4. 车辆在巡航时第 3次课，2学时由于双模式混合动力系统有两个机械耦合器，这使得系统更易灵活组合及控制，与并联式和串联式相比，该结构具有更多的运行工况。
