怎样看模型的工作图纸

教你如何正确的看懂CAD图纸有时候把CAD图纸给某些不专业人员看的话他们看不懂，那么大家知道如何正确的看懂CAD图纸吗?下面是店铺整理的如何正确的看懂CAD图纸的方法，希望能给大家解答。

正确的看懂CAD图纸的方法一做机械设备的，对于套图:1、先看总装配图，了解设备用途;2、看部件装配图，了解有哪些关重零部件，和零件间的配合关系;(为后面更快的看懂零件图做准备!)下面就到了零件图:1、先看标题栏，了解是什么零件，在设备中什么部位?起什么作用?是什么材质的?2、再看技术要求，一定要看技术要求，知道里面的加工、热处理、检验等要求，以及遵守哪些技术规范。

(这时遇到自己不了解的技术规范就要先去看技术规范了!)3、看零件各视图，了解零件结构，有哪些关键位置，基准、粗糙度、形位要求等。

(要能设计和判断这些要求是否合理，就要求你有一定的机加工艺经验了!)正确的看懂CAD图纸的方法二看设计图纸应从大处着想，细处着手，总体与细部相结合，深入推敲，局部与整体协调统一，结合设计师的解释说明，对整套图纸做全面的理解。

在理解时，可以要求设计师出示所用材料的实物样板，对材料有详尽地了解，对所设计的物体要看尺寸是否合理、详细，是否有错误。

1、看图纸比例是否合理很多消费者喜欢看效果图，却往往忽视了施工图，但是，效果图上漂亮的造型，现场制作出来以后，却往往与设计图纸上相差甚远。

其实检查一下原因，就是设计师没有按照施工图纸来做设计图纸，而是把图纸按照美丽的图画来制作的。

所以，一张设计图纸必须按照严格的比例来制作。

2、看详细尺寸是否规范有些设计图纸由于设计师没有在准备施工的现场作认真细致的测量，所以很多尺寸在设计时有遗漏，尤其是一些关键尺寸如果在设计时没有掌握，有可能在施工时产生设计与施工脱节的情况。

3、看选择材料是否明晰我们常常关注于装饰公司的报价单，担心上当受骗，一项项地仔细检查，其实在设计图纸上也应该标注出来主要材料的名称以及材料的品牌，这对于今后施工人员依照图纸施工很有利。

cad图纸怎么看CAD图纸是一种拓扑和几何信息的数字化表现形式，广泛应用于工程设计和制图。

尤其在建筑设计、机械制造和电子工程等领域，CAD图纸扮演着重要的角色。

然而，对于没有相关经验的人来说，理解和解读CAD图纸可能是一项具有挑战性的任务。

本文将介绍如何有效地看懂CAD图纸，包括图纸的基本要素、常用的图纸标示符号以及常见的图纸类型。

首先，理解CAD图纸的基本要素是看懂图纸的前提。

CAD图纸通常包含了以下几个方面的信息：1. 比例尺：比例尺是图纸中的比例关系，它标识了图纸中对象的实际尺寸。

常见的比例尺包括1:1、1:2、1:5等。

比例尺的设置对于准确地理解图纸的尺寸非常重要。

2. 标题栏：标题栏一般包括图纸的名称、绘制日期、版本号等重要信息。

这些信息是识别和管理图纸的关键。

3. 标尺与坐标轴：标尺和坐标轴通常位于图纸边缘的一侧，用于测量和定位图纸上的对象。

标尺一般标有具体的长度刻度，而坐标轴则标明图纸的X、Y轴方向。

4. 图纸边界：图纸边界将图纸的内容限定在一个边界之内。

这个边界通常会有一些辅助参考线，方便进行对象的定位和布局。

了解了图纸的基本要素后，接下来需要熟悉一些常用的图纸标示符号。

图纸标示符号是一些特定的符号和图案，用于表示不同对象和特性。

以下是一些常见的图纸标示符号：1. 直线：直线通常用一个实线表示，两个端点表示直线的起点和终点。

也可以使用一个箭头表示无限延伸的直线。

2. 弧线：弧线是由一个圆心和两个或多个端点组成的曲线。

在图纸中，弧线可以用一个或多个实线段表示。

3. 圆形：圆形用一个实线表示，通常会标明圆的半径或直径。

4. 矩形：矩形用四条边表示，通常用实线表示。

有时，矩形的边角会用斜线或圆角表示。

5. 箭头：箭头常用于表示某个方向或引导线的起点和终点。

除了上述基本符号之外，图纸还可能包含其他特定的符号，如平行线符号、角度符号、尺寸符号等。

熟悉这些符号的含义对于准确地解读图纸非常重要。

老师傅教你如何查看CAD建筑图纸看完秒懂建筑施工图是建造精美建筑的关键，平时看见很多令人惊艳的建筑，如果你是一个CAD工程师，那么一定非常好奇每一个精美建筑的结构。

那今天就来教你如何一步步看懂复杂的CAD建筑图纸。

在建筑施工图中，我们可以查看规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。

建筑施工图包括施工图首页、总平面图、各层平面图、立面图、剖面图及详图。

第一步：打开电脑，在桌面上开始运行xunjieCAD编辑器软件，在上方的菜单栏中打开指定的CAD图纸文件。

文件pjffn■I瞬A tiff-?用療*耳EFi却炯扌何批”雀喋邙斗爼i£■逅扛幵拜件些点・|估注讣＜港唔最近打卄文TTpgg 曲網三工冥21•曰2逵軸倒學下孜亠備占帛二，•」g聊旳mSfij罰翊3障工 B 卜目林古遂呷ft佃腳員莎ii话宰诰场_禺dpE■-JI Q.T I詞! ■^^■CAotSti丄琏W田柳占世Muc倒炳F■总诂好占用二，J沪亭鬥訥说畀幅ryg"fil二自胡色卜机如」* * =, M .勺—y —N “弋第二步：建筑CAD图纸文件打开之后，在上方的菜单属性中找到【三维导航功能】点击激活该功能会有一个相应的弹框窗口显示第三步：这是一个三维导航，我们可以任意点击功能然后更加详细全面的查看CAD 建筑图纸文件的每一个视面。

CAD Llu d .vi\1 FkkiWF唱订豁凤*伪MIPVBCT=- 蚩住|D-«flfiSS卿厂T£ J詞忖-z."_糜狛回应图匚诚呂和孟磅茴弄*迥"[¥KJ^anctj 母：豹列山?D -FH.2J3D5D ^a.jfJbi?!“打_常诬第四步：我们点击下拉菜单中的【东北轴侧】还可以拉动一个位置进行三维动态查看。

进行全方面的查看。

垢■詐耳股曹岀吩臓工己,百■I■呗图国&图层t] w*•才；■■二―-：rS_u-2D召砸"St淫曲0 £二点:』就扳：■y 7 •" □ L T 购判十自宽一..但T 食制为「胪陷式T 用三一*甘疋直口CA 咙医诺盖R ：⑴)□—Ifl&SAfiSS ■ tw□E血面厂 |；E1E殲.诃匚V甲洱称W ：'如果查看完毕，想要回到最开始的初始页面的话，就可以直接点击【初始化视图】 就可以重新编辑操作，编辑完成之后，点击文件保存，就 0K 啦。

机械看图方法与步骤1. 引言机械看图方法与步骤是在机械设计和制造过程中非常重要的一环。

通过合理的看图方法和步骤，可以更好地理解和分析设计图纸，并准确地将其转换为实际的机械产品。

本文将介绍一套基本的机械看图方法与步骤，帮助读者快速掌握这一技能。

2. 机械看图方法2.1. 了解图纸种类在机械设计领域中，有多种不同类型的图纸，如零件图、总装图、工艺图等。

在开始看图之前，首先要了解所面对的图纸类型，以便确定使用正确的方法进行阅读和解析。

2.2. 读取图纸标题图纸的标题通常包含了重要的信息，如图纸名称、版本号、编制人等。

阅读图纸标题能够帮助读者快速了解图纸的基本情况，并在后续操作中提供参考。

2.3. 分析图纸布局图纸布局指图纸中各个要素的排列方式和位置。

通过分析图纸布局，可以了解图纸中各要素之间的关系，从而更好地理解图纸的内容。

2.4. 读取图纸比例和尺寸在机械图纸中，比例和尺寸是非常重要的信息。

比例决定了图纸上的长度与实际长度之间的关系，而尺寸则表示了设计要素的具体数值。

正确地读取图纸比例和尺寸是理解设计意图的基础。

2.5. 分析图纸符号和图例图纸中的符号和图例是传达信息的重要方式。

不同的符号和图例代表了不同的元素和操作，如孔、螺纹、表面质量等。

通过分析图纸中的符号和图例，读者可以理解设计人员的意图和要求。

2.6. 深入理解图纸要素图纸中有许多各种各样的要素，如剖面、断面、投影等。

通过深入理解这些要素的含义和作用，能够更准确地理解设计图纸，并将其转化为实际的操作步骤。

3. 机械看图步骤3.1. 确定设计目标在开始看图之前，首先要明确设计的目标。

这可以是某个零件的尺寸和形状，也可以是某个装配体的结构和功能。

明确设计目标可以帮助读者更加有针对性地进行图纸分析和理解。

3.2. 审视图纸布局通过仔细审视图纸布局，包括标题、标注、比例尺等要素，来获取图纸的基本信息并了解设计意图。

3.3. 分析设计要素根据设计目标，分析图纸中的设计要素，如尺寸、形状、位置等，以便理解设计意图和实现方法。

如何看懂造船图纸集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）如何看懂造船图纸例如:HP球扁钢,pl8指8毫米的钢板,W,FL分别是Ｔ型材的复板和面板F B筋板B H D舱壁缩写A B平台缩写BL基线缩写在制作各种舰船模型时，一般都要接触到模型工作图纸。

模型工作图是制作船模的主要依据，它不仅告诉我们模型的种类、名称、几何形状和尺度，同时还使我们了解模型各个零部件的结构和安装部位等情况。

有些模型的图纸还简要地介绍了模型的内部结构、动力装置、部件装配、控制系统和制作方法等，使我们对船模有更多的了解。

因此，认真看图纸，搞清各种技术要求，这对制作材料和工具的准备、决定制作的方法和步骤，都是十分重要的。

为了把一艘舰船模型或一个零部件正确地表示出来，一般需要实际物体的三视图。

即正视图(从物体正前方看)、侧视图(从物体侧面看)、俯视图(从物体上面看)。

除三视图外，零件图是船模上层建筑和各个零部件的制作图纸，有的还绘出实际物体的立体图。

为了正确地看懂舰船模型的工作图纸，首先要熟悉图纸中各种线条和符号的意义。

图纸上常见的有粗实线、细实线、虚线、点划线、折断线和剖面线等等(图2—1)。

粗实线：一般表示物体外表一切可见的轮廓线。

虚线:一般表示物体被遮挡的轮廓线。

细实线:一般表示物体的尺寸线、尺寸界限、引线和剖面线。

点划线:一般表示物体的中心线、位置线和轴线。

折断线:折断线或波浪线一般表示物体断开的地方。

有些不必要全部画出的地方，就可以采用折断线或波浪线的办法省略掉。

剖面线：一般表示物体剖视的地方。

图纸上常用的符号有M、d、R等。

M 表示比例尺。

比如Ml:100，表示图纸的尺寸是实物的百分之一。

d表示圆形物体或圆孔的直径。

比如何 1.5，表示直径以毫米为单位，即4.5毫米。

R表示圆形物体或圆孔的半径。

比如R4.5，表示半径是4.5毫米。

舰船模型的工作图纸，一般包括总布置图、船体线型图和零件图。

如何看懂机械图纸一、机械图纸的种类机械类图纸有很多种类，分装配图、简图、原理图、零件图，BOM表等，首先要确定你拿到的是一张什么图纸，你才知道图纸表达的是什么对象，表达了哪些方面，表达到什么程度。

二、如何看懂机械图纸？1、首先要明确你拿到的是什么类型的图纸，是装配图、简图、原理图，还是零件图，BOM表，不同类型的图纸要表达的信息及侧重点均有不同；2、先看图纸描述的对象，即图纸的标题；虽然每个人、每个公司的图纸都会有所相同，但大家都基本遵循国家的制图标准，一张图纸做出来就是为了给人看的，要是特殊的地方太多，别人都看不懂那就失去了它的意义。

所以首先看标题栏（右下角）里面的对象名称、编号、数量、材料（如果有）、比例、单位等信息；3、确定视图方向；标准的图纸最少都有一个视图的。

视图的概念来源于画法几何的投影，所以基本的三视图概念必须要清楚，这是读懂图纸的基础，弄懂图纸上各个视图的关系，就可以基本看懂图纸表达产品的大致外形；依据投影原理表示物体的形状，可将物体置于任何象限内，一般将物体置于第一限象而得到投影视图的方法称为第一角投影法，因此同理可得第二、三、四角投影法。

第一角法在欧洲国家应用广泛（如英国、德国、瑞士等）；第三角法与我们观看物体位置的方向相同，因此美国、日本等国，使用此种投影法；中国国家标准CNSB1001规定，第一角法与第三角法皆适用，但同一张图中，不得同时采用。

4、通过视图对应产品的关键结构；这是视图的关键点，需要积累和空间想象能力的，如果不能还原实际产品的样子，就会出现如笑话所说“挖个井却造了个烟囱”的窘状；5、确定产品尺寸；这个只需要大概地看一下，有个大概的概念就行了，如果是制造者，到用到的时候再去看；到这里，只要你看过图纸，上面这5条从图纸上都能看得懂，你就可以算是看得懂图纸的外行了；就像你看了一份房子的图纸后，你知道了房子的户型结构，大小了，不想深入的可以到此为止。

然而，机械类的图纸信息，远远不止这些；6、机械图纸（这里说的都是标准的产品加工图）表达的是一个零件或者部件或者一台机器的结构、尺寸、材料、精度等等机械行业用得到的所有设计数据，入行前已经看到了材料和结构部分，但是图纸里还有很多信息，由于机械类的信息几乎全部都在图纸里面，光看机械设计手册就上千页，图纸中每一个尺寸标注，每一个表达都有一定的讲究，都意味着很多基础的知识，这个能看懂多少全靠个人的积累了；7、图纸中产品的精度：机械类的尺寸（例如一个圆柱的直径）不只是一个尺寸而已，无论标注了公差（±0.XX这样的）还是没有标注的尺寸都是一个范围，这就是机械的（尺寸）精度，这个概念要一直都有。

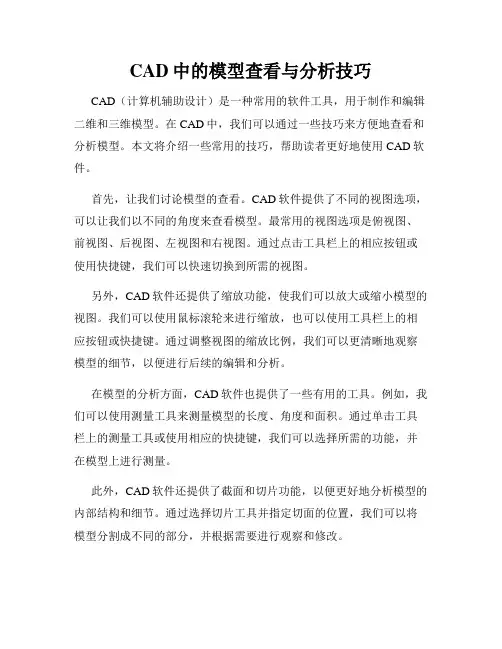

CAD中的模型查看与分析技巧CAD（计算机辅助设计）是一种常用的软件工具，用于制作和编辑二维和三维模型。

在CAD中，我们可以通过一些技巧来方便地查看和分析模型。

本文将介绍一些常用的技巧，帮助读者更好地使用CAD软件。

首先，让我们讨论模型的查看。

CAD软件提供了不同的视图选项，可以让我们以不同的角度来查看模型。

最常用的视图选项是俯视图、前视图、后视图、左视图和右视图。

通过点击工具栏上的相应按钮或使用快捷键，我们可以快速切换到所需的视图。

另外，CAD软件还提供了缩放功能，使我们可以放大或缩小模型的视图。

我们可以使用鼠标滚轮来进行缩放，也可以使用工具栏上的相应按钮或快捷键。

通过调整视图的缩放比例，我们可以更清晰地观察模型的细节，以便进行后续的编辑和分析。

在模型的分析方面，CAD软件也提供了一些有用的工具。

例如，我们可以使用测量工具来测量模型的长度、角度和面积。

通过单击工具栏上的测量工具或使用相应的快捷键，我们可以选择所需的功能，并在模型上进行测量。

此外，CAD软件还提供了截面和切片功能，以便更好地分析模型的内部结构和细节。

通过选择切片工具并指定切面的位置，我们可以将模型分割成不同的部分，并根据需要进行观察和修改。

对于三维模型的分析，CAD软件还提供了可视化特效，如光照和阴影效果。

使用这些特效，我们可以更逼真地呈现模型，并更好地理解其外观和形状。

除了上述提到的技巧和工具，CAD软件还提供了其他许多功能，用于模型的查看和分析。

根据软件的具体版本和功能，可能还可以进行材料和纹理的编辑、碰撞检测和动画演示等操作。

通过针对特定的需求和问题，我们可以更深入地研究和利用这些功能。

总之，在CAD中，模型的查看和分析是设计和编辑过程中不可或缺的一部分。

通过灵活运用CAD软件提供的技巧和工具，我们可以更准确地理解和评估模型，从而提高设计的质量和效率。

希望本文介绍的技巧对读者在CAD软件的使用中有所帮助。

-尽可能使文章主要部分用中文。

6101、F—44等型号环氧树脂或不饱和树脂。各型号树脂的配制方法，可以参考产品说明书并在教师的指导之下进行。糊制时，先在模内均匀涂沫脱模剂。要带上薄橡胶手套。可将玻璃布用树脂浸透(揉搓)，也可糊一层玻璃布再刷上一层树脂。不要出现气泡。根据模型大小，可糊至1. 5～3毫米厚。如树脂调配准确，一般2小时可开始固化，24小时使可脱模。较大的船模，在船壳内还要加粘横隔墙、龙骨等，以增加强度。为了使表面光滑平整，也要有涂刮腻子、打磨和涂漆等工序。制作玻璃钢船体的原料中，不少是易燃、易爆的化学品，要特别注意防火、防爆。
为了镶嵌龙筋，每块肋板都应均匀地锯出龙筋槽，最好使龙筋木条刚好卡入槽内。划分龙筋槽时，可在船体体型图一侧首端(或尾端)的第一条由甲板至船底基线的肋骨线上，和船中最宽的一条肋骨线上，各划分若干等份并分别连线，连线与每块肋板线的交点就是这块助板龙筋槽的位置。(图104)
制作构架式船体应首先做好构架。先准备一块大于船长而且平直的木板。板上划出一条中心线和模型每块肋板的位置线。模型的船体可以使甲板朝上制作，也可以使甲板朝下制作。甲板朝下制作时，因许多船模的甲板面从侧面看呈弧状(即有舷弧)，为了保证舷弧的准确，可在每块肋板甲板面的一端加垫不同高度的木块(称为船台杆)。每个肋板船台杆的高度，可以从模型图纸中侧视图的首尾顶端连线上测得。固定肋板时，要注意肋板中线与船台板中心线相重合。为拆起方便，肋板可用小钉临时固定。制作船体构架顺序是首先安放肋板．再安放船首柱、船尾柱。有时有先将龙骨与首、尾柱粘接好，再一起与肋板相粘。下一步是对称地固定龙筋。粘接的每一步，都可以用直别针、小夹子或细线等进行临时固定。构架制成后，要用小刀进行总体修接。(图105)
船壳板可以用截面为2×10(毫米)的长木片或1. 5毫米厚的木片粘制。在船体表面弯曲较大的地方可以用更窄的木板粘接。注意木片不要重叠，接缝要严紧。接缠处要涂胶水。船壳板粘完后还要用小刀或小刨子削平，首尾处要用木挫、小刀按船体线型削好。为了提高船体强度和加强水密性．可在船壳板外面用快干胶水、透布油或清漆糊上一层薄纤维布或纱布，待干后再涂刮腻子、打磨、涂漆美化。 用金属材料制作，方法大致与上相仿。肋板可用粗铁丝、小型自制的角铁弯制或用金属片剪制。龙筋可用铁片弯制的角铁、工字铁或型铁焊制。每块肋板可以钉在木块上或点焊在铁钉上。

一）怎样看模型的工作图纸我们在制作各种航海模型以前，首先接触到的就是一份模型工作图纸，它不仅告诉我们模型的种类、名称、外形和尺寸，同时还可以使我们了解模型的各个零部件的情况。

有些模型的图纸还简要地介绍模型的内部结构、动力装置、部件装配、控制系统和制作方法等。

因此，认真地看图纸，搞清各种技术要求，对准备材料和工具、考虑制作方法等都是十分重要的。

下面重点介绍有关舰船模型的识图常识。

为了看懂模型工作图纸，首先要熟悉图中各种线条的意义。

图中常见的有粗实线、细实线、虚线、点划线和折断线等。

粗实线一般表示物体外表一切可见的轮廓线。

虚线往往表示被遮挡的轮廓线。

细实线用来表示尺寸线、尺寸界线、引线和剖面线。

点划线常表示物体的中心线、位置线和轴线等。

断开的地方用折断线表示。

物体剖视的地方要用倾斜的剖面线、中心线、位置线和轴线等。

断开的地方用折断线表示。

物体剖视的地方要用倾斜的剖面线。

另外，在图纸上还常常见到M、Φ和R等字母符号。

M代表比例尺。

如M1：1，表示图中物体的大小与实物一样大。

M1：2，表示图中物体的大小为实物的1/2。

M1：100，表示图中物体的大小为实物的l／100。

不过，要注意区别图纸与实际舰船的比例及图纸与模型尺寸的比例。

Φ是代表圆形物体或圆孔直径的符号，R代表圆形物体或圆孔半径的符号。

这些符号都写在数字的前面。

长度单位一般用毫米(mm)。

(图96)舰船模型的工作图纸，一般包括总布置图、船体型线图和零件图。

有的图纸还给出部件的装配图和动力装置安装图等。

简易和初级的舰船模型图纸，除总布置图和零件图外，也要有船体简单的型线图或每块横隔板的外形图，这对初学制作是很有用的。

下面就分别讲一讲：总布置图总布置图又称总图。

主要根据投影的原理，在船舶的俯视图、侧视图、前视和后视图上表示出全船各部分的形状与布置。

它可以便我们了解全船概貌，船体、上层建筑等较大零部件的外形、尺寸和位置等。

看图时，应将总图中的侧视图、俯视图(有的还有前视图和后视图)对照来看。

简述识读零件图的一般步骤[object Object]识读零件图是指通过观察和分析零件图纸，了解零件的结构、尺寸和加工要求等信息的过程。

下面是一般的识读零件图的步骤：1.阅读图例：图例是零件图纸上标注各种符号和线型的说明，包括尺寸标注、表面质量要求、加工工艺要求等。

在开始阅读零件图纸之前，要先仔细阅读图例，了解各种标注的含义。

2.确定图纸的类型：根据所给的零件图纸，确定其是平面图、立体图还是装配图等。

不同类型的图纸需要采用不同的阅读方法和技巧。

3.观察图纸的整体结构：在开始详细阅读零件图纸之前，要先观察图纸的整体结构。

了解图纸的比例尺、标注位置、边界线等信息，以便更好地理解图纸内容。

4.分析零件的形状和尺寸：通过观察图纸上的线条、标注和符号等，了解零件的形状和尺寸。

可以根据标注的尺寸和比例尺，计算出零件的实际尺寸。

5.分析零件的加工要求：零件图纸上通常会标注零件的加工工艺要求，包括加工方法、工艺精度、表面质量要求等。

通过分析这些标注，了解零件的加工要求，以便进行后续的加工工艺规划和操作。

6.分析零件的装配关系：在装配图纸中，要分析各个零件之间的装配关系。

通过观察图纸上的连接方式、配合尺寸和间隙要求等，了解零件的相对位置和相互作用，以便进行后续的装配工艺规划和操作。

7.分析零件的材质和材料要求：零件图纸上通常会标注零件的材质，以及材料的性能和特性要求。

通过分析这些标注，了解零件的材质和材料要求，以便进行后续的材料选用和加工工艺规划。

8.注意图纸上的特殊标注：零件图纸上可能会有一些特殊的标注，如注释、参考线、切割线等。

要仔细观察和理解这些标注的含义，以便正确地理解和解读图纸。

9.综合分析和理解图纸内容：通过综合以上的分析，对零件图纸进行整体的分析和理解。

了解零件的结构、尺寸、加工要求和装配关系等信息，为后续的加工和装配工作提供指导。

总之，识读零件图需要仔细观察和分析，理解图纸上的各种标注和符号的含义，从而获得零件的结构、尺寸和加工要求等信息。

如何看懂建筑⽊⼯模板图纸？
第⼀次！
第⼀次！
第⼀次！听说还有⽊⼯专⽤图纸！也许孤陋寡闻吧！
我想，你说的应该是结构图吧！
其实想学识图，真的很简单。

⽅法⼀：⽹上搜索⼀些识图教程，都是视频教学，⾃⼰花点时间，少上点头条(呵呵)，多看点教程，⼏天就会了。

好像⼩编有教程，等会看看。

⽅法⼆：结合实际，⾃⼰包⾥随时装着图纸，⼿机也可以。

⼿机下载个APP什么图都能看了，⼩编最后⽂末推荐两个给你，⽅便⼜好⽤！
⽅法三：问呗，不耻下问。

有什么不懂就问，⼯地上的⼈，还是⽐较友善的，⼈和⼈之间，没有什么利益利害关系，基本上问了就能得到答案！
其实，前⾯的⽅法再好，都没有，最重要的⼀点还是⾃⼰对建筑结构构造的理解，只需要明⽩⼀般建筑的结构构造，就能很快学会看图。

不管什么建筑，⽆⾮就是柱、梁、板外加楼梯的构造。

柱梁板好理解也好学，但是楼梯就⽐较⿇烦了。

楼梯⽀模同样看的是结构图，当你拿到图纸带上卷尺，来到楼梯前，看梯柱、梯梁、踏步……⼀⼀对应，我想只要不是笨蛋，基本上看⼀遍你就明⽩了。

举⼀反三，其他的同样在现场，对照图纸和实际，⼀看就明⽩了。

看钢筋图，也是这个⽅法最快最适⽤。

最后推荐两个⼿机看CAD软件！
1、CAD快速看图，⼴联达出的。

基本上建筑图纸都没有问题。

⼿机、电脑端都可以，⽽且不⽤下载字库，所有天正图纸都可以看。

2、CAD⼿机看图，好多⽼板凳都是⽤的这个，⼀样都好⽤。

怎么下载就不⽤说了吧，每款⼿机都有应⽤下载的地⽅。

看上那款了，搜索下载即可！
【建筑圈】声明
你实在找不到怎么下载了，就私信⼩编吧，给你链接。

我们来讲一下CAD快速看图非会员的基本操作：首先，我们看一下操作页面：分为工作区，工具栏，模型/布局栏工作区：主要用于图纸显示及图纸标注；工具栏:工具栏的各个功能，是满足我们对图纸简单测量、修改、标注、注释等操作条件的。

第一项，打开，是打开我们想要看和使用的CAD图纸；第二项：最近打开，是能显示我们近期打开过的图纸，可以快速的找到，我们最近打开的图纸，这样省去了打卡，找需要的文件夹的情况，节省时间；第三项，快看云盘第四项，窗口，单击左键，下拉菜单，全图/窗口缩放：全图，是显示当前图纸中所有CAD图纸。

窗口缩放，是显示我们框选范围内的图纸，具体操作，单击窗口一一单击全图；单击窗口一一单击窗口缩放一一选择要放大的图纸的左上角点击鼠标左键不放，拖动鼠标到右下角，松开鼠标；第五项，图层管理，单击后弹出图层管理对话框，里面工具栏有：恢复初始/图层全开/图层全关（非会员使用功能）/关闭选定图层/保留选定图层（会员使用功能）/精简模式恢复初始：就是在咱们修改图层显示的时候，快捷的恢复到第一次打开图纸时所显示的图纸情况；图层全开：就是图纸所有图层全部打开，显示在工作区；图层全关：图纸所有图层全部关闭不显示在工作区内；会员使用功能下次再介绍；怎么样单独关闭某一图层呢？单价图层前面的小灯泡图标，变灰色就是关闭，黄色就是打开，打开和关闭对应着在图纸中的显示与不显示。

精简模式就是只显示图层管理对话框的工具栏部分，这个功能基本上我们不需要应用。

第六项第七项：撤销/恢复，撤销，是撤销上一次操作，可连续撤销；恢复，是恢复上一次操作，可连续恢复；第八项，会员；将会员才能使用的功能罗列在下拉菜单里面，具体如何操作，下次我们详细讲解。

第九项，测量，单击测量，弹出详细的测量工具条：对齐/线性/面积/矩形面积/坐标标注/设置标注比例黄色显示的为会员使用功能下次详细讲解；对齐：是测量图纸内斜长的距离，操作方法，单击一点，单击另一端一点，测量出尺寸后，拖动鼠标，放置测量尺寸位置，单击确认位置。

一个新手如何看懂机械图纸，一点都不懂图纸怎么学一，图纸视角区分标示（不用死记要以后面识图的方式来理解）第一视角标示第三视角标示此标示在图纸标题栏可见，这是你识图的前提，可以了解这份图是以什么方式展现出来的，才能快递了解每个视图并快递脑补出3D结构。

简单理解就是你先在图上确认主视图后，第三视角的图纸是这样看的，主视图右侧的视图就是从右边看到的结构，（同理视图在主视图的哪个方向就是从哪个面看到的结构），第一视角是这么理解的，确定主视图后，主视图右侧的视图实际是从左侧看到的结构，（同理人上面看到的视图在图纸上要放到主视图的下面，从右边看到的结构在图纸上要放到主视图的左侧）还可以这样理解位置人、产品、视图间关系，第一视角：人（眼）--产品—视图第三视角：人（眼）--视图—产品二、关注技术要求一般技术要求会注意的信息有未注公差、未注倒角、注意事项、粗糙度、各种测试要求、热表面处理要求等。

三．标题栏注意图纸版次、材质、表面处理、热处理、单位等信息。

特别注意看材料材质还要注意写的时符合什么标准的材质，还有材料的状态等。

四、图纸上常见符号识别五．常见中英文词汇对照Ra0.8(RMS32)光潔度T.I.R(total indicated runout)全跳動section 截面Convex point 凸點 Concave point 凹點 plug screw gage 螺紋塞規screw ring gage 螺紋環規plating 電鍍PCD节圆直径（Pitch Circle Diameter）；Fillet圓角半徑RadiusOpen caliber 開口徑Each batch 每一批次的量adhesion test 附著力測試Internal thread 內螺紋Interlard 使混入。

混入No proofing rust 未防銹satin-finished 拉絲mating Part 適配件Deburring 去披鋒Profilemeter 輪廓儀bending折弯annealing退火heat treatment 热处理Black oxide 發黑處理Heat treatment 熱處理氮化(滲氮) Nitriding滲碳 CarburateAnodize陽極氧化黑色陽極氧化 Black Anodize藍色陽極氧化 Blue Anodize本色陽極氧化 Colourless Anodize三價鉻酸鹽處理 CHROMATE氧化黑 black anodize銅底鍍錫 Tin plated over copper flash 銅底鍍鎳 Ni over copper flash鉻化白處理 Bright Chrome Plate鈍化處理 Passivated鍍藍鋅 Blue zinc plated鍍白鋅White zinc plated鍍彩鋅 Yellow zinc plated鍍黑鋅 Black zinc plated Remove The tail nail 去尾钉Pre-drilling 打宾仔、（预钻孔）Rolling thread 搓牙（滚牙）CIRC Circumference 圆周CL Centerline 中心线CSK Countersink 埋头孔CSTG Casting 铸件CTR Center 中心CU Cubic 立方米CW Clockwise 顺时针CYL Cylinder,Cylindrical 柱面DBL Double 双倍DEC Decimal 小数DEG Degree 摄氏度DET Detail 详情DEV Develop 发展DFT Draft 草稿DIA Diameter 直径DIM Dimension 尺寸DIST Distance 距离DN Down 向下DP Deep,Diametral Pitch 深度,径节DR Drill,Drill Rod 钻孔DSGN Design 设计Datum 基准Concentricity同轴度Parallelism平行度Verticality / Perpendicularity垂直度Symmetry对称度Planeness / Flatness平面度Glue胶水Bond粘接Plug堵孔,堵头Package包装Undercut清角Note注意Remark备注Turning/Lathe车削加工Milling铣削加工Grinding磨削加工Lapping研磨Welding焊接Sand Blowing /(Blasting)打砂Equipartition均布(均分)Knurling滚花Length长度Drill鑽孔Slot槽，狹長開口Angle角度Bolt螺栓Pitch螺距Screw螺钉Fillet内圆角Max最大Min最小Keep around edges sharp保持周边利角The text height is 1.3 mm文本高度为1.3毫米Tap all screw holes after plating电镀后攻牙Machining surfaces A and B at same time两个零件的A面一起加工(保证尺寸一致)Datum -B- defined by the center of two D2h7 holes基准A 是由两个D2h7的中心线构成The same surface 同一平面Don't leak air不得漏气The Pin must be not out of surfacePIN 不得高出表面Not specified tolerance is ±0.05mm未注公差是±0.05mmThe parallelism 0.002 is only applied at area A 平行度0.002 仅指 A 区域This area must be smooth transition这一区域必须光滑过渡Grinding after assembly装配后磨QTY: 10EA/SET数量：10件/套No Chamfer不倒角Keep Sharp Edge保持锐边UNIT：mm(INCH)单位：毫米(英寸)Other Side/Reverse/Converse/Inverse/Back Side/Other Side/Opposite Surface另一邊，另一面Surface Roughness表面粗糙度Third angle projection第三視角投影Laser Mark激光刻字Screw Die螺丝扳牙Surface finish表面光洁度Section View ON A-AA-A剖视图All Dimensions Are Finished Dimension所有尺寸是表面处理后的尺寸Unless Otherwise Specified All Chamfer To Be 0.05mm 除非另有说明，所有倒角为0.05This Side R2, The Others Keep Sharp Edges标箭头这边倒R2圆角，其它边保持锐边Ø 3.0 Hole Be Done In After AssemblyØ 3.0 的孔装配后加工Chamfer All Around 0.05所有的倒角為0.05Ct.Ocd——化学处理，氧化，导电的，简称化学氧化、导电氧化、化学转化Ct.P——化学处理，钝化，简称化学钝化Et.A.Cl(BK)——电化学处理，阳极氧化，着黑色Ep.Ni2Sn2m——电镀镍2~4μm，镀雾锡2~4μm钝化Passivation磷化Phosphating着色Colouring热熔Flash melting涂装Painting封闭Sealing铬酸盐封闭Chromate sealing沸水封闭Boiling Water sealingGB/T 1238-1976已经作废，部分蓝图图纸中表面处理标识仍采用GB/T 1238-1976标准进行标识，其基本原则是各类表面处理标识均按照其汉语拼音收字母标注，示例如下：示例1 D.Zn8.DC——电镀锌8~12um，彩色钝化示例2 H·Ni12——化学镀镍12~18um示例3 D·Y·GF——铝合金电化学阳极化后重铬酸钾封闭示例4 D·Y——铝合金电化学阳极化后沸水封闭示例5 H·Y——钢铁件发蓝（化学氧化）示例6 D·Ni2/YAu1.27——电镀镍2~4μm，镀硬金1.27~3μm 示例7 H.D——（不锈钢或铜合金）化学钝化六：美制号数螺纹对应基本尺寸及大中小径螺纹参数（英制）七：直柄麻花钻号数钻头，号数对应的公制直径数据（只提供了常用小规格的）。

学看图纸的最快方法先学会看零件图，再学会看零件图，再学会看装配图。

从简单到复杂循序渐进地学习制图基础知识。

装配图由各种零部件组成，零件图由各种零件组成。

先说一下看懂零件图最快的方法。

你要知道，图纸最基本的线条是粗实线、细粗线、虚线、波浪线、双折线等。

粗实线常用于表示零件的外轮廓，细实线常用于尺寸线，点画线常用于中心线等。

画图的组成元素是由各种线条组成的，所以先记住线条的种类和应用。

要知道零件图是在三面投影的展开三视图组成的，主视图--正面投影，俯视图--水平投影，左视图--侧面投影。

其三者的位置关系：俯视图在主视图的下面、左视图在主视图的右边。

主视图反映了零件的长度、高度、上下、左右。

俯视图显示了反应部分的长度和宽度、左右、前后，左视图显示了反应部分的高度和宽度、上下、前后。

它的投影规则是:长对齐、高对齐、等宽。

分析图纸时，要先找到零件的中心线或某边的基准线，然后，看图纸尺寸的标注，机械图的尺寸单位是mm(行业默认的，一般不标示单位，只标示数字），要注意图纸尺寸标注的方向，水平长度尺寸是数字竖直，高度尺寸一般是数字头朝左的方向读数。

零件图纸的尺寸标注方法有许多的规定，圆的标注数字前面一般要加符号Φ ，半径和1/4以上圆弧的标注数字前面加符号R,球体的标注符号是SR。

如果要表示相同大小的多个圆或圆弧，只需要在一个圆上标注，然后圆的符号前加圆的个数。

需要学习零件图尺寸的标注方法。

机械零件图纸的制造是非常精确的，所以图纸上会有各种精度等级符号，即光洁度的符号和各种公差配合符号。

想要看懂零件加工的图纸，需要学习机械行业的其他相关知识，才能更好的理解图纸的重要性。

声明:本文仅代表作者个人观点，与本站无关。

其原创性、真实性及本文所述文字和内容未经本网确认，本网对本文及其全部或部分内容的真实性、完整性、原创性不作任何保证或承诺。

请读者仅供参考，并自行核实相关内容。

如何看懂造船图纸This model paper was revised by the Standardization Office on December 10, 2020如何看懂造船图纸例如:HP球扁钢,pl8指8毫米的钢板,W,FL分别是Ｔ型材的复板和面板FB筋板BHD舱壁缩写AB平台缩写BL基线缩写在制作各种舰船模型时，一般都要接触到模型工作图纸。

模型工作图是制作船模的主要依据，它不仅告诉我们模型的种类、名称、几何形状和尺度，同时还使我们了解模型各个零部件的结构和安装部位等情况。

有些模型的图纸还简要地介绍了模型的内部结构、动力装置、部件装配、控制系统和制作方法等，使我们对船模有更多的了解。

因此，认真看图纸，搞清各种技术要求，这对制作材料和工具的准备、决定制作的方法和步骤，都是十分重要的。

为了把一艘舰船模型或一个零部件正确地表示出来，一般需要实际物体的三视图。

即正视图(从物体正前方看)、侧视图(从物体侧面看)、俯视图(从物体上面看)。

除三视图外，零件图是船模上层建筑和各个零部件的制作图纸，有的还绘出实际物体的立体图。

为了正确地看懂舰船模型的工作图纸，首先要熟悉图纸中各种线条和符号的意义。

图纸上常见的有粗实线、细实线、虚线、点划线、折断线和剖面线等等(图2—1)。

粗实线：一般表示物体外表一切可见的轮廓线。

虚线:一般表示物体被遮挡的轮廓线。

细实线:一般表示物体的尺寸线、尺寸界限、引线和剖面线。

点划线:一般表示物体的中心线、位置线和轴线。

折断线:折断线或波浪线一般表示物体断开的地方。

有些不必要全部画出的地方，就可以采用折断线或波浪线的办法省略掉。

剖面线：一般表示物体剖视的地方。

图纸上常用的符号有M、d、R等。

M 表示比例尺。

比如Ml:100，表示图纸的尺寸是实物的百分之一。

d表示圆形物体或圆孔的直径。

比如何 1.5，表示直径以毫米为单位，即4.5毫米。

R表示圆形物体或圆孔的半径。

比如R4.5，表示半径是4.5毫米。

怎么看图纸五步教你看懂图纸想要看懂图纸，我们首先要学会基本的制图技能以及制图的知识，当真正明白什么才是正投影与侧投影的时候，才能够将图纸中的建筑规划了解透彻。

当然，这往往是不够的，真正懂得看图的专业人士，还会去学习透视图的原理，以及建筑施工图的绘画技巧，以此，在真正观测图纸的时候，才可以更加清晰的检查出图纸中的错误，与图纸想要表达的事项。

看图纸必备工作：例如说我们想要看懂文言文，首先需要学会认字，看图纸也是如此。

图纸上一般会出现各种构件的符号，我们需要在短暂的时间内将这些符号所代表的意义梳理清楚。

其次，便是需要学会看懂图纸中的结构形式。

当我们找出图纸每一个形式所代表的特点，那么，便可以轻而易举地搞清楚这张图纸的意思了。

以此，还能够检查出图纸中的错误。

五步教你看懂图纸1、在阅读图纸之前，我们需要去阅读设计说明书，然后将相关的标准与规范图集准备好后再去看图纸，如此才能够了解总体的规划。

2、如果是建筑施工图纸，那么我们要带着图纸去现场，对照之前所准备好的相关图集，计算出图纸中的轴线距离，再将重要的配置用其它颜色的笔标注出来。

以此，在现场的时候我们便可以分清图纸与实物之间的关系。

如果有些建筑分不清楚，可以请教在场的施工人员，将它们的顺序整理清楚。

3、看图纸中的设施结构，将墙柱、楼层的每一个代号都按照顺序标注在图纸上，然后计算出与图纸的尺寸比例关系。

4、综合看施工地点的平面图、立体图以及剖面图，对照现场设置，把发生立体变化的地方在图纸上标注清楚。

这样，图纸上难以理解的东西就看懂一大半了呢。

5、最后再进行检查与验收，将施工的缺点标注在图纸上。

以此，我们便可以轻而易举地看懂一张图纸啦。

图纸其实并不是非常难以理解的，多多观看建筑类别的书籍，多多实践，便可以轻而易举地攻破这个难题啦。

想要看懂图纸，经常在施工现场观测比较好哦，将图纸上所勾勒的立体图形与平面图形与施工建筑做对比，就看懂了一大半了。

有时候会看到一些特别的符号，如果记不起来可以问在场的人员哦。

老师傅教你如何看CAD建筑图纸看完秒懂建筑施工图是建造精美建筑的关键，平时看见很多令人惊艳的建筑，如果你是一个CAD工程师，那么一定非常好奇每一个精美建筑的结构。

本篇教你如何一步步看CAD建筑图纸。

在建筑施工图中，我们可以查看规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。

建筑施工图包括施工图首页、总平面图、各层平面图、立面图、剖面图及详图。

第一步，了解概况在制图的书中可以了解制图的基本知识，先看现场平面布置图，了解工程概况及周围建筑对该工程的影响。

一般看图纸都是跟进俯视图和前视图来看，建筑一般是平面图，则需要弄清楚各建筑的图样，如路基等基本建筑图形，了解图上的图样分别表示什么，模型和平面图有一定的区别，这就需要满满积累了。

第二步，识图。

1.查看施工组织，施工结构图和建筑图，了解工程施工情况，两图结合看，即可整体了解工程概况。

2.了解整体后，就需要详细结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

3.结构图需要从轴线尺寸看，如剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

4.梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

5.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

建筑做法是否合理，防水材料，涂料，瓷砖等第三步，建筑图纸符号了解各种图块示意什么设备装置、各个代号代表了什么介质，按照这个顺序，多看几张图就习惯了。

在建筑设计图中：1、柱Z－－柱GZ－－构造柱KZ--框架柱KZZ－－框支柱XZ－－芯柱QZ--剪力墙上柱2、剪力墙YDZ--约束边缘端柱YAZ－－约束边缘暗柱YYZ－－约束边缘翼墙柱YJZ－－约束边缘转角墙柱GDZ－－构造边缘端柱GAZ－－构造边缘暗柱GYZ－－构造边缘转角墙柱AZ－－非边缘暗柱FBZ－－扶壁柱Q－－墙LL－－连梁（无交叉暗撑，钢筋）LL(JA)－－连梁（有交叉暗撑）LL(JG)－－连梁（有交钢筋）AL－－暗梁BKL－－边框梁JD--矩形洞口YD－－圆形洞口3.梁L－－梁LL－－连续梁QL－－圈梁JL－－基础梁TL－－梯梁DL－－地梁KL－－楼层框架梁WKL－－屋架框架梁KZL－－框支梁L－－非框架梁XL－－悬挑梁JZL－－井字梁GL--过梁QL－－圈梁DL－－地梁4.板B--板KB--空心板YKB-预应力空心板WJ－－屋架LT－－檩条GJ－－刚架m表示是门、c表示是窗。
