微电网数据采集与实时监控实验报告实验目的：
本实验旨在探究微电网数据采集与实时监控的原理和方法，通过实际操作了解微电网的工作原理和数据采集过程，并分析实时监控的重要性。
实验器材：
1.微电网系统：包括太阳能发电装置、风力发电装置、能量储存装置和电力负荷装置。
2.数据采集设备：包括传感器、数据采集器等。
实验步骤：
1.搭建微电网系统：按照实验要求，搭建包括太阳能发电装置、风力发电装置、能量储存装置和电力负荷装置的微电网系统。
2.连接传感器：将传感器与微电网系统的关键部件连接，用于采集关键参数数据，例如发电功率、负载功率、电池电量等。
3.安装数据采集器：将数据采集器与传感器连接，用于将传感器采集到的数据传输到监控系统中。
4.数据采集与实时监控：通过数据采集器将传感器采集的数据传输到监控系统中，并通过监控系统实时显示微电网的运行状态和各项参数数据。
5.数据分析与处理：对采集到的数据进行分析和处理，包括统计分析、趋势分析等，以了解微电网的运行情况并进行优化调整。
实验结果与讨论：
通过实时监控微电网系统，可以实时了解微电网的运行状态和各项参数数据，包括发电功率、负载功率、电池电量等。
通过对采集到的数据进行分析和处理，可以发现微电网系统的运行状况，并进行优化调整。
实时监控和数据采集对微电网的运行和管理具有重要意义，可以提高微电网的稳定性和可靠性。
结论：
微电网数据采集与实时监控是实现微电网运行和管理的重要手段，通过数据采集和实时监控，可以实时了解微电网的运行状况和各项参数数据，并进行优化调整，提高微电网的稳定性和可靠性。
这对于推动微电网的发展和应用具有重要意义。
实习报告
一、实习背景与目的
作为一名电力系统工程专业的学生，我深知调度室在电力系统运行中的核心地位。
为了更好地将理论知识与实际工作相结合，提高自己的实践能力，我选择了调度室作为实习地点。
本次实习的目的在于深入了解调度室的各项工作内容，掌握电力系统调度的基本原理和方法，以及提高自己的团队协作和沟通能力。
二、实习内容与过程
在实习期间，我参与了调度室的日常值班工作，学习了电力系统调度运行的基本流程。
具体工作内容包括：
1. 数据收集与分析：我负责收集调度室内各监测设备的数据，包括电压、电流、
功率等，并对数据进行分析，确保系统运行在正常范围内。
2. 运行调度：根据实时数据和系统运行状况，与厂站值班员和变电站进行沟通协调，合理安排电力系统的运行方式，确保供电安全和经济。
3. 故障处理：在发生故障时，迅速判断故障类型和位置，并与相关人员进行配合，采取措施尽快恢复供电。
4. 设备检修与维护：参与调度室内设备的检修和维护工作，确保设备的正常运行。
三、实习成果与反思
通过本次实习，我对电力系统调度有了更深入的了解，掌握了一定的调度技能，提高了自己的团队协作和沟通能力。
同时，我也发现自己在理论知识方面还有不足，需要继续加强学习。
四、实习总结
本次实习让我对电力系统调度有了更深刻的认识，对自己的专业有了更明确的定位。
在今后的学习和工作中，我将继续努力提高自己的专业素养，为我国电力事业的发展贡献自己的力量。

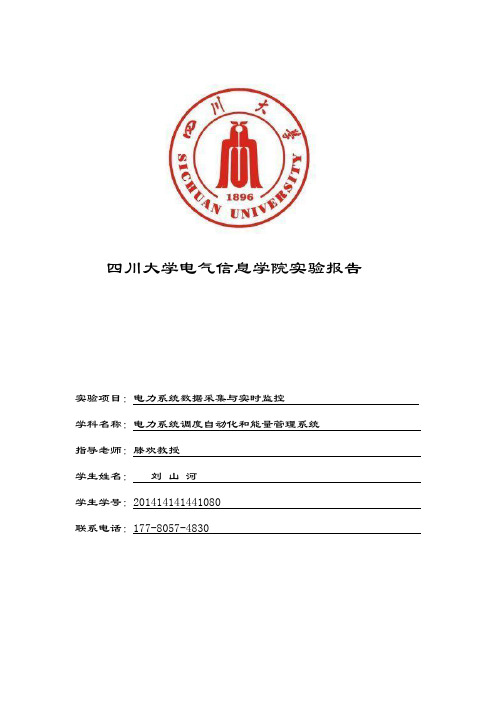

四川大学电气信息学院实验报告实验项目：电力系统数据采集与实时监控学科名称：电力系统调度自动化和能量管理系统指导老师：滕欢教授学生姓名：***学生学号：*************** 联系电话：177-****4830电力系统数据采集与实时监控实验报告一、实验目的1）了解综合组态实验系统结构，掌握组建电网仿真实验系统的方法与步骤。
2）掌握机组并网步骤和原理。
3）操作并观察遥测、遥信、遥控、遥调、事件记录、报警等功能的实现，掌握对主站监控软件的操作使用。
4）掌握表征发电厂和变电站当前运行状态的参数类型和特点、获取方式、表现形式。
5)掌握数据采集和实时监控SCADA的作用、基本功能、实现原理和操作方法。
二、实验内容和步骤1)完成实验接线，所有实验接线均在接线屏上实现。
实验原理接线图：2) 断开各机组控制屏上的发电机并列断路器（机组控制屏1QF）。
3) 合上“无穷大系统屏”上的空气开关，使电动调压器带电，通过升压/降压按钮调节调压器输出电压为380V，可通过T1下方的网络电力仪表观察。
调节好后合上T1下方断路器，合上“系统升压屏”上断路器，使系统A母线带电。
4)依次合上“网络屏”上211、212断路器使D母线带电。
5）合上“变压器屏”上相关断路器，使“1#机组控制屏”上系统侧电压为正常值。
6)就地起动发电机1MF。
其调速装置设为自动模式、励磁装置设为恒U g模式。
待其转速到达额定之后，投入励磁建压到额定电压值，采用准同期自动并列，使1MF发电机并网。
7) 合上“网络屏”上215、216断路器使C母线带电；8）合上“变压器屏”上相关断路器，使“2#机组控制屏”上系统侧电压为正常值。
9) 就地起动发电机2MF。
其调速装置设为自动模式、励磁装置设为恒Ug模式。
待其转速到达额定之后，投入励磁建压到额定电压值，采用准同期自动并列，使2MF发电机并网。
10) 合上“变电站低压屏”上相关断路器。
11) 检查“负载屛”上电压是否正常。

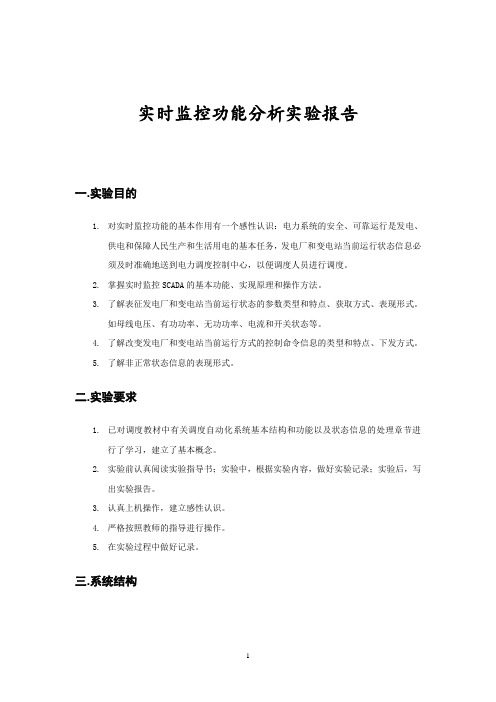

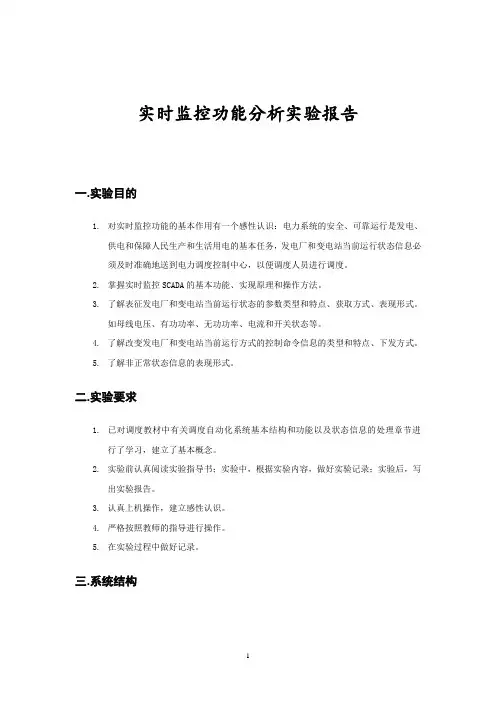

实时监控功能分析实验报告一.实验目的1.对实时监控功能的基本作用有一个感性认识：电力系统的安全、可靠运行是发电、供电和保障人民生产和生活用电的基本任务，发电厂和变电站当前运行状态信息必须及时准确地送到电力调度控制中心，以便调度人员进行调度。
2.掌握实时监控SCADA的基本功能、实现原理和操作方法。
3.了解表征发电厂和变电站当前运行状态的参数类型和特点、获取方式、表现形式。
如母线电压、有功功率、无功功率、电流和开关状态等。
4.了解改变发电厂和变电站当前运行方式的控制命令信息的类型和特点、下发方式。
5.了解非正常状态信息的表现形式。
二.实验要求1.已对调度教材中有关调度自动化系统基本结构和功能以及状态信息的处理章节进行了学习，建立了基本概念。
2.实验前认真阅读实验指导书；实验中，根据实验内容，做好实验记录；实验后，写出实验报告。
3.认真上机操作，建立感性认识。
4.严格按照教师的指导进行操作。
5.在实验过程中做好记录。
三.系统结构发电厂模拟一次控制屏变电站模拟一次控制屏图1-1 系统结构四.实验步骤及内容1.了解实时监控控制台的硬件结构。
（1）调度自动化实验系统配置两台实时监控控制台，一台调度专用投影仪；（2）实时监控控制台联接在调度主站计算机网络系统中；（3）在实时监控控制台上运行实时监控软件；2.启动系统（1）启动厂站一次控制模拟屏和远方采集终端RTU；（2）启动HUB；（3）启动前置通信控制台及其软件；（4）启动服务器；（5）启动实时监控控制台及其软件。
3.了解实时监控控制台的软件配置情况（1）IP地址（2）共享目录的映射关系（3）实时监控软件运行状况，菜单功能，多画面显示4.实时画面显示（1）分别调出系统接线图、发电厂和变电站主接线图；（2）观察主接线图的画法和遥测遥信实时信息的显示；主接线图的显示称为静态画面显示；遥测遥信实时信息的显示称为动态画面显示；（3）分析发电厂和变电站主接线图及其实时运行状态的显示方法。

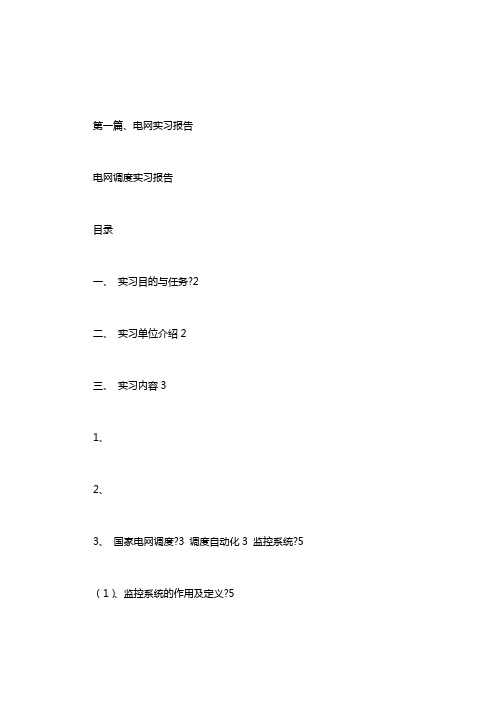

第一篇、电网实习报告电网调度实习报告目录一、实习目的与任务?2二、实习单位介绍2三、实习内容31、2、3、国家电网调度?3 调度自动化3 监控系统?5 （1）、监控系统的作用及定义?5（2）、监控系统的系统结构5 （3）、监控系统的网络结构6 （4）、监控系统的控制与操作?6 （5）、监控系统的同步对时7 （6）、监控系统的人机界面7 （7）、监控系统站控层硬件7 （8）、监控系统的软件结构8 （9）、监控系统的自检功能8 4、5、6、7、数据采集和处理8 安全知识?13 继电保护?13 变电运行和变电设备14四、实习体会?16五、谢词?17一、实习目的与任务这次生产实习为了培养我们的综合能力及素质，提高分析能力与解决问题的能力。
通过生产实习，接触生产一线技术人员、操作人员、管理人员，做到理论联系实际，使所学的知识在实践中得到应用，也使我们所学到的零散的知识完整化，实际化。
同时在实习中培养我们的劳动热情。
在实习中我们可以学到生产实际知识以及人际关系等综合能力。
这次实习的目的是通过实习，让我们能将课堂上学到的知识与实际紧密结合起来，加深我们对我们所在专业的认识，使我们能掌握我们专业有关的生产工艺，生产设备、性能、配置及其工作原理。
通过实习同时使我们了解我国的基本国情，了解社会，弥补我们对社会的阅历。
二、实习单位介绍国家电网国家电网公司（State Grid），简称国家电网和国网，成立于2002年（壬午年）12月29日，是经过国务院同意进行国家授权投资的机构和国家控股公司的试点单位。
公司作为关系国家能源安全和国民经济命脉的国有重要骨干企业，以投资、建设和运行经营电网为核心业务，为经济社会发展提供坚强的智能电网保障。
公司员工数量超过150万人，注册资金为2000亿元人民币，经营区域覆盖全国26个省、自治区和直辖市，覆盖国土面积的88%以上。
2005年6月18日，河南电网公司伊川供电局(原伊川分公司)正式挂牌成立。
电力调度控制中心实习报告一、前言电力是现代社会发展的基石，而电力调度控制中心则是保证电力系统安全、稳定、高效运行的关键。
在我国，电力调度控制中心承担着全国电力系统的调度运行工作，负责组织、指挥、协调和指导电网调度运行。
作为一名电气工程专业的学生，我有幸在电力调度控制中心实习，深入了解电力系统的运行原理和调度过程。
以下是我在实习期间的一些收获和体会。
二、实习内容及收获1. 了解电力系统的基本构成在实习过程中，我了解了电力系统的基本构成，包括发电、输电、变电、配电和用电五个环节。
同时，我还学习了各种电力设备的特点和运行原理，如汽轮机、发电机、变压器、断路器等。
这使我更加全面地掌握了电力系统的基本知识。
2. 学习电力调度原理在电力调度控制中心，我学习了电力调度的基本原理和流程。
电力调度是根据电力系统的实际运行情况，通过科学的方法和手段，对发电、输电、变电、配电和用电环节进行合理组织、指挥、协调和指导，以保证电力系统的安全、稳定、高效运行。
电力调度包括电力系统运行方式的制定、电力设备的运行控制、电力系统运行状态的监测和分析、电力系统故障处理等方面。
3. 掌握调度自动化系统电力调度控制中心的调度自动化系统是保证电力系统运行的关键。
我了解了调度自动化系统的主要组成部分，包括数据采集与监控（SCADA）、自动发电控制与经济调度控制（AGC/EDC）、电力系统状态估计与安全分析等。
通过学习，我掌握了这些系统的基本原理和应用，了解了如何利用这些系统进行电力调度。
4. 学习电力系统安全分析在电力调度控制中心，我学习了电力系统安全分析的基本知识。
电力系统安全分析是对电力系统的运行状态进行监测、分析和预测，及时发现和处理安全隐患，防止电力系统事故的发生。
在实习过程中，我了解了电力系统安全隐患的种类和危害，学习了电力系统安全分析的方法和技巧。
5. 了解电力市场运营在实习过程中，我还了解了电力市场的运营情况。
电力市场是电力资源配置的重要手段，我学习了电力市场的基本概念、市场架构、交易规则等方面知识，了解了电力市场对电力系统运行的影响。
一、实习背景为了更好地了解调度工作，提高自己的实践能力，我于20XX年X月进入某电力公司调度中心进行为期两个月的实习。
调度中心负责对电力系统进行实时监控、调度和管理，确保电力系统的安全、稳定和高效运行。
在实习期间，我深入了解了调度工作的流程、内容和要求，为今后的工作打下了坚实的基础。
二、实习内容1. 实习岗位及职责我在实习期间担任调度员助理，主要负责以下工作：（1）协助调度员进行电力系统实时监控，掌握电力系统运行状态；（2）收集并整理电力系统相关数据，为调度员提供决策依据；（3）协助调度员进行电力系统调度，确保电力供需平衡；（4）参与调度会议，提出意见和建议；（5）完成领导交办的其他工作任务。
2. 实习过程（1）学习调度基础知识实习初期，我认真学习了电力系统基础知识、调度原则、调度流程等相关内容，为后续工作打下理论基础。
（2）熟悉调度中心工作环境在熟悉调度中心工作环境的过程中，我了解了调度中心的组织架构、工作流程和各项规章制度。
同时，我还学习了调度中心使用的各种设备和软件，为实际工作做好准备。
（3）协助调度员进行实时监控在协助调度员进行实时监控的过程中，我掌握了电力系统运行状态、负荷情况、发电量、电网稳定性等方面的数据。
通过对比分析，我了解了电力系统的运行规律，为调度员提供了有益的参考。
（4）参与调度会议在参与调度会议的过程中，我了解了调度员的工作思路和决策过程。
通过讨论和交流，我提高了自己的业务能力和团队协作能力。
（5）完成工作任务在实习期间，我完成了领导交办的多项工作任务，如编制调度报表、整理调度资料、协助处理突发事件等。
三、实习收获1. 提高了业务能力通过实习，我对电力系统调度工作有了更深入的了解，掌握了调度工作的基本流程和操作方法，提高了自己的业务能力。
2. 增强了团队协作能力在实习过程中，我与调度中心的同事们共同完成了多项工作任务，锻炼了自己的团队协作能力。
3. 培养了严谨的工作态度调度工作要求严谨、细致，实习过程中，我养成了严谨的工作态度，为今后的工作打下了良好的基础。

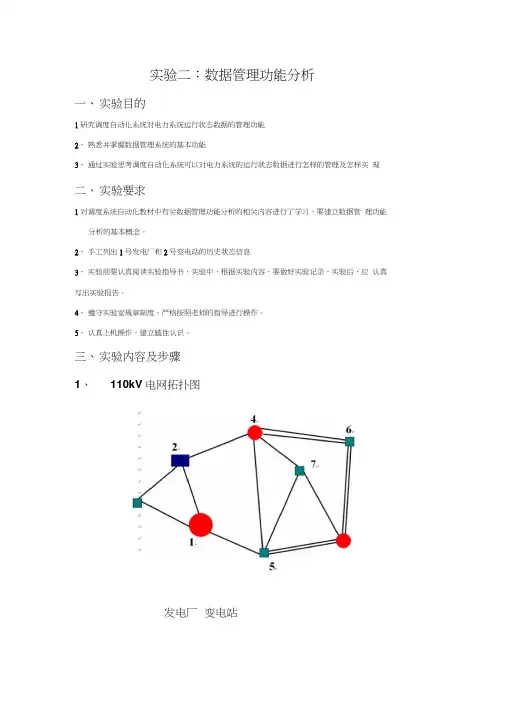

实验二：数据管理功能分析一、实验目的1研究调度自动化系统对电力系统运行状态数据的管理功能2、熟悉并掌握数据管理系统的基本功能3、通过实验思考调度自动化系统可以对电力系统的运行状态数据进行怎样的管理及怎样实现二、实验要求1对调度系统自动化教材中有关数据管理功能分析的相关内容进行了学习，要建立数据管理功能分析的基本概念。
2、手工列出1号发电厂和2号变电站的历史状态信息3、实验前要认真阅读实验指导书，实验中，根据实验内容，要做好实验记录，实验后，应认真写出实验报告。
4、遵守实验室规章制度，严格按照老师的指导进行操作。
5、认真上机操作，建立感性认识。
三、实验内容及步骤1、110kV电网拓扑图变电站发电厂2、操作实验系统：实验电网运行状态的监控和管理功能的实现更电站主接线图图1数据管理功能窗口1) 遥测(1)在实时监控控制台上观察各厂站的运行状态数据；说明：遥测是采集的模拟量信息，例如电压、电流等。
超过门限值的YC ”是指测 量的值超过了事先规定的门限值，例如测量的电压超过 105V 。
这些信息比较不重要，可以通过查询的方式来上传。
所以作为2级数据。
(2) 观察并记录列表法表示的遥测信息结构和内容。
(1) 在RTU 上手动改变一次模拟控制屏上遥信开关状态; (2)在实时监控控制台上观察相应变化；2)遥信■aam6 2=T4KJTWl吋ill MUinrTIU ra44-1 nf IS ------ 5 -----|*H 科■ iJTTP¥ EJIn 5Tli GM福Mini*1'吋IT mn r y-A r四n i-xA•»< H An: ra $ Hln輕：■in: nJI r *j 幻里;油［ 丄」l B *i ■玉 <4 El 工話（3） 分析遥信变位表示方式;说明：遥信是上传的开入量信息，例如断路器位置。
变位化，例如断路器由合到分。
由于该数据很重要，直接反应运行方式的变化等信息， 因此是作为一级数据来主动上传。

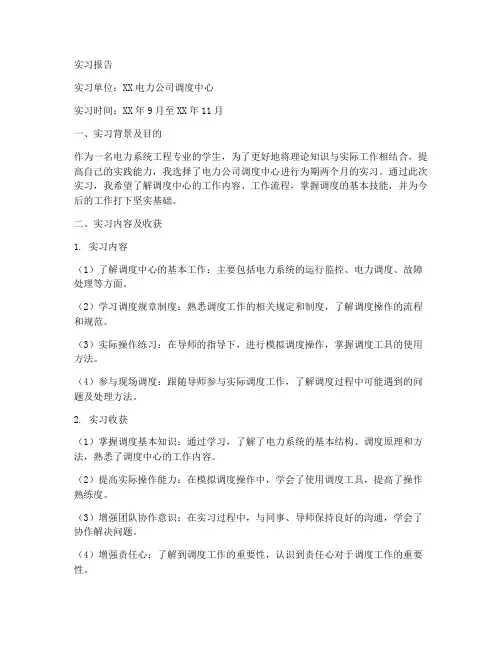

实习报告实习单位：XX电力公司调度中心实习时间：XX年9月至XX年11月一、实习背景及目的作为一名电力系统工程专业的学生，为了更好地将理论知识与实际工作相结合，提高自己的实践能力，我选择了电力公司调度中心进行为期两个月的实习。
通过此次实习，我希望了解调度中心的工作内容、工作流程，掌握调度的基本技能，并为今后的工作打下坚实基础。
二、实习内容及收获1. 实习内容（1）了解调度中心的基本工作：主要包括电力系统的运行监控、电力调度、故障处理等方面。
（2）学习调度规章制度：熟悉调度工作的相关规定和制度，了解调度操作的流程和规范。
（3）实际操作练习：在导师的指导下，进行模拟调度操作，掌握调度工具的使用方法。
（4）参与现场调度：跟随导师参与实际调度工作，了解调度过程中可能遇到的问题及处理方法。
2. 实习收获（1）掌握调度基本知识：通过学习，了解了电力系统的基本结构、调度原理和方法，熟悉了调度中心的工作内容。
（2）提高实际操作能力：在模拟调度操作中，学会了使用调度工具，提高了操作熟练度。
（3）增强团队协作意识：在实习过程中，与同事、导师保持良好的沟通，学会了协作解决问题。
（4）增强责任心：了解到调度工作的重要性，认识到责任心对于调度工作的重要性。
三、实习中遇到的问题及解决办法1. 问题：在刚开始进行模拟调度操作时，对调度工具的使用不熟悉，操作速度较慢。
解决办法：向导师请教，观看操作教程，多次练习，逐渐提高了操作速度。
2. 问题：在参与现场调度时，对一些特殊情况处理不够果断，缺乏经验。
解决办法：向导师请教，学习处理特殊情况的经验和方法，积累调度经验。
四、实习总结通过为期两个月的实习，我对电力公司调度中心的工作有了更深入的了解，掌握了调度基本知识和技能。
同时，实习过程中的团队合作、责任心等方面的培养，对我今后的职业生涯具有极大的帮助。
首先，实习使我认识到理论知识与实际工作相结合的重要性。
在实习过程中，我将所学的专业知识运用到实际工作中，提高了自己的实践能力。
第1篇一、实验目的本次实验旨在了解电能监控软件的基本功能，掌握其操作流程，并验证软件在实际电能监控中的应用效果。
通过实验，培养学生对电能监控系统的认识，提高学生在实际工作中运用电能监控软件解决实际问题的能力。
二、实验原理电能监控软件是一种基于计算机技术和网络通信技术的电力管理系统，通过对电力系统运行数据的实时采集、传输、处理和分析，实现对电力系统的有效监控和管理。
实验中使用的电能监控软件具备以下功能：1. 数据采集：实时采集电力系统的电压、电流、功率、电能等运行数据。
2. 数据传输：通过有线或无线网络将采集到的数据传输至监控中心。
3. 数据处理：对采集到的数据进行处理和分析，生成各种报表和曲线。
4. 预警报警：根据预设的阈值，对异常数据进行预警和报警。
5. 设备管理：对电力系统设备进行管理和维护。
三、实验内容1. 系统安装与配置2. 数据采集与传输3. 数据处理与分析4. 预警报警功能验证5. 设备管理功能验证四、实验步骤1. 系统安装与配置（1）将实验所需的电能监控软件安装至计算机上。
（2）配置网络通信参数，确保数据采集设备与监控中心之间能够正常通信。
（3）设置数据采集周期和采集范围，确保采集到的数据完整、准确。
2. 数据采集与传输（1）连接数据采集设备，如电流互感器、电压互感器等。
（2）启动数据采集程序，实时采集电力系统运行数据。
（3）将采集到的数据传输至监控中心。
3. 数据处理与分析（1）在监控中心对采集到的数据进行处理和分析。
（2）生成各种报表和曲线，如实时曲线、历史曲线、统计报表等。
（3）根据分析结果，判断电力系统运行状态。
4. 预警报警功能验证（1）设置预警报警阈值，如电压、电流、功率等。
（2）当采集到的数据超过预设阈值时，系统自动发出预警和报警。
（3）验证预警报警功能是否正常。
5. 设备管理功能验证（1）在监控中心对电力系统设备进行管理，如添加、删除、修改设备信息等。
（2）查询设备运行状态，如设备在线、离线、故障等。
调度实验报告记录电力系统数据采集与实时监控实验等————————————————————————————————作者：————————————————————————————————日期：四川大学电气信息学院[键入文档标题][键入文档副标题]USER学号 1143031228108班2014/6/3[在此处键入文档摘要。
摘要通常为文档内容的简短概括。
在此处键入文档摘要。
摘要通常为文档内容的简短概括。
]实验一、电力系统数据采集与实时监控实验1.实验目的1)掌握组建电网仿真实验系统的方法与步骤；2)掌握数据采集和实时监控SCADA的作用、基本功能、实现原理和操作方法；3)掌握表征发电厂和变电站当前运行状态的参数类型和特点、获取方式、表现形式。
如母线电压、有功功率、无功功率、电流和开关状态等；4)掌握厂站终端的结构、特点和主要功能；5)掌握改变发电厂和变电站当前运行方式的控制命令信息的类型和特点、下发方式。
2.调度自动化系统结构简介电力系统是由许多发电厂、输电线路、变电站、配电线路和各种形式的负荷组成的。
电力系统调度中心担负着整个电力网的调度任务，以实现电力系统的安全优质和经济运行的目标。
电力系统调度中心必须具有两个功能：第一是与所辖电厂、变电站及上级调度等进行测量读值、状态信息及控制信号的远距离、高可靠性的双向交换，简称为电力系统监控系统，即SCADA（Supervisory Control and Data Acquisition）；另一个是本身应具有的协调功能（安全监控及其它调度管理与计划等）。
图1-1 调度系统结构图TQWR-II微机型RTU具有以下特点：1、标准的编程语言环境；2、极强的环境适应能力，工作温度-40℃—70℃，环境湿度5%—95%RH；3、极强的抗电磁干扰能力；4、丰富的通信接口、支持多种通信方式、通信距离长；5、大容量存储能力；2.1通信接口两路RS485通信接口，可分别响应主机召唤（任一时刻仅一个RS485接口响应主机通讯）。
两路RS485通信接口都有防雷措施，输入输出之间有光电隔离器件进行隔离，以保证高质量的通讯传输。
串口通讯初始默认波特率为9600bps，8位数据位，1位停止位，无校验。
2.2调度系统“四遥”功能⑴遥信：本终端有48路遥信输入接口，每一路的遥信输入信号都有防雷措施和光电隔离器件进行保护，保证系统的运行稳定。
用于采集厂站设备运行状态等无源节点，并按规约传送给调度中心，包括：断路器和隔离刀闸的位置信号、继电保护和自动装置的位置信号、发电机和远动设备的运行状态等。
⑵遥测：本终端共有48路电压电流信号输入，用于采集变电所电压、电流、有功功率、无功功率，功率因数等模拟信号。
⑶遥控：本终端有32路（对）遥控输出，用于执行调度中心改变设备运行状态的命令，如操作厂站各电压回路的断路器、投切补偿电容和电抗器、发电机组的启停等。
为了保证终端遥控的准确性和寿命，本终端的遥控输出均采用松下的继电器。
⑷遥调：可以通过32路遥控输出对远程的设备进行远程调试；3.实验步骤本实验采用‘2MF—无穷大’系统，一次接线图如图1-2。
利用无穷大系统屏、系统升压屏、机组、机组控制屏、变压器屏、网络屏等构成电网供电系统，利用变电站低压模拟屏、负载屏等构成配电系统。
图1-2中，断路器对应顺序如表1-1：表1-1 断路器对应顺序断路器编号对应位置断路器编号对应位置101 无穷大系统屏122 变压器T2高压侧103 系统升压屏低压侧211 网络屏1QF104 系统升压屏高压侧212 网络屏2QF110 1#机组控制屏1QF 213 网络屏3QF111 变压器T1低压侧214 网络屏4QF112 变压器T1高压侧215 网络屏5QF120 2#机组控制屏1QF 216 网络屏6QF121 变压器T2低压侧图1-2 调度系统实验一次接线图接线步骤如下：⑴接线屏上无穷大系统连接至升压变压器入端，升压变压器出端连接网络屏1QF入端，同时将网络屏3QF入端并入1QF入端；⑵1QF出端连接至线路L1入端，线路L1出端连接至2QF入端，2QF出端连接至5QF入端，5QF出端连接至线路L2入端，线路L2出端连接至6QF入端；⑶6QF出端连接至线路4QF出端，3QF出端连接至L3入端，L3出端连接至4QF入端，4QF出端连接至6QF出端；⑷接线屏上机组1连接至变压器T1入端，变压器T1出端连接网络屏5QF入端，同时机组2连接至变压器T2入端，变压器T2出端连接网络屏4QF出端；⑸低压屏进线1连接至3QF入端，低压屏进线2连接至6QF出端；低压屏出线1连接至负载1，低压屏出线2连接至负载2；图1-3 调度系统实验接线图注意：接线前务必断开所有电源以及无穷大系统出线开关。
4.关于“四遥”操作实验(1)遥控某条输电线路出线断路器分闸、合闸，观察系统潮流变化情况：①断路器216跳闸：②断路器216合闸：(2)遥控负载1或负载2屏上某断路器分闸、合闸，观察系统潮流变化情况：①负载11QF 合闸：②负载11QF 跳闸：(3)操作监控界面的增速、减速、升压、降压按钮，调节发电机的有功出力、无功功率和机端电压：①2MF升压：②2MF降压：PS:增速与减速不能做5.关于事件记录、报警记录操作实验5.1事件记录点击工作站管理栏中事件记录，可弹出实时事件记录界面，记录界面显示事件发生的名称和时间等信息结构和内容。
5.2报警信息通过点击工作站管理栏中报警信息。
观察系统的报警汇总，可为各种事故分析，提供有用参考。
记录系统报警信息结构和内容。
6. 实验报告要求（1）说明远动调度自动化系统结构。
发电厂，变电站的计算机和地区调度中心，地区调度所得计算机，省网调度中心的计算机以及联合调度中心的计算机，通过各种通信手段连接起来，用优化的方法和技术对整个电力系统进行调度和管理，这样就构成了现代的调度自动化系统。
（2）说明远动调度自动化系统功能调度自动化有四级功能，第一级功能，其中的运行参数的检测是所有的调度控制的基础，但不是调度自动化的最终目的。
第二级功能的优化控制和第三级的适应控制所包括的项目好似可选择的，根据不同的系统结构和运行的点可以进行选择任何一种功能实现将会得到巨大的经济效益。
第四级功能室调度自动化的最高级功能，可以实现后电力系统调度自动化的工作将对电力系统运行水平提高和电力系统的发展有关键作用。
（3）说明四遥操作步骤及原理，列出实验记录数据。
遥信：要求采用无源接点方式,即某一路遥信量的输入应是一对继电器的触点,或者是闭合,或者是断开。
通过遥信端子板将继电器触点的闭合或断开转换成为低电平或高电平信号送入RTU 的YX 模块。
遥信功能通常用于测量下列信号,开关的位置信号、变压器内部故障综合信号、保护装置的动作信号、通信设备运行状况信号、调压变压器抽头位置信号。
自动调节装置的运行状态信号和其它可提供继电器方式输出的信号;事故总信号及装置主电源停电信号等。
遥测：遥测往往又分为重要遥测、次要遥测、一般遥测和总加遥测等。
遥测功能常用于变压器的有功和无功采集;线路的有功功率采集;母线电压和线路电流采集;温度、压力、流量(流速) 等采集;周波频率采集和其它模拟信号采集。
遥控：采用无源接点方式,要求其正确动作率不小于99. 99 %. 所谓遥控的正确动作率是指其不误动的概率,一般拒动不认为是不正确,遥控功能常用于断路器的合、分和电容器以及其它可以采用继电器控制的场合。
遥调：采用无源接点方式,要求其正确率大于99. 99 %. 遥调常用于有载调压变压器抽头的升、降调节和其它可采用一组继电器控制具有分级升降功能的场合。
各节点和支路数据如下：（4）说明事件记录、报警记录操作步骤，列出实验记录数据。
事件记录，报警记录步骤当系统有警告事件（如通信故障、断路器变位等）发生时，软件监控界面上对应的位置将会呈现【红色闪烁】告警状态，表示该位置有事件发生，提醒操作人员注意。
如断路器状态发生变化，则监控画面的该断路器就会闪烁，提醒操作员注意。
通过点击工作站管理栏中报警信息（图1-10）。
观察系统的报警总汇（图1-11），可为各种事故分析，提供有用参考。
记录系统报警信息结构和内容。
（5）分析遥控命令的下达方式，怎样进行遥控闭锁，保证系统运行的安全性。
遥控（1）在监控主机上下发遥控命令；（2）观察一次模拟屏上开关的变化，以及监控主机上遥信状态的变化；（3）分析遥控操作的步骤。
（4）分析怎样保证遥控功能的安全性。
（5）在(1)、(2)项操作及分析基础上，对遥控功能的实现提出自己的意见和想法。
遥控是由调度主站端发出命令，要求某厂站端合上或断开某断路器或刀闸，因此，遥控命令中包含了指定操作性质（“合闸”或“跳闸”）、厂站号和被操作的断路器或刀闸序号。
遥控是一项十分重要的操作，首先由调度端向厂站发送由遥控操作性质和遥控对象等组成的遥控命令，为可靠起见，通常此遥控命令连发3遍。
厂站端收到遥控命令后将此命令返送给调度端进行校核。
经核对与原来所发的遥控命令完全一致才发遥控执行命令，厂站端只有在收到遥控执行命令后才将原收到的遥控命令付诸执行。
7.实验总结及探究1.分析遥控命令的下达方式，怎样进行遥控闭锁，保证系统运行的安全性。
答：下达遥控命令时，仅仅依靠软件判断符合防误逻辑后，就直接出口，一般系统运行的安全性不是很高，但如果在遥控回路增加了电气闭锁硬接点，通过和遥控闭锁控制器相结合来解决集中控制中心、子站遥控操作的强制闭锁问题，就可以使系统的运行安全性提高。
2.实验总结电力系统的调度是电力系统稳定的最重要的一环，对各级电网的线损、电网的规划和建设运行及组织管理、电网整体运行经济效益将会有直接的联系。
通过本次试验，不仅仅认识到了调度的软件，也深刻的了解到了调度的内涵。
从调度屏上可以清楚的看出各个发电机组的出力，以及负荷消耗的功率，线路的损耗。
了解了调度人员升高和降低发电机出力的方式，以及如何通过调度屏实现各个断路器，隔离开关的开合。
对报警以及事件的处理有了新的认识。
在这次实验中，实验本身比较简单，。
