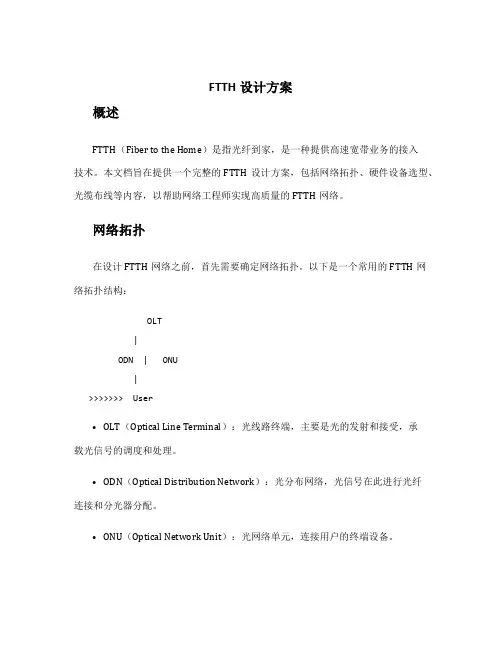

FTTH网络设计方案

FTTH设计方案概述FTTH（Fiber to the Home）是指光纤到家，是一种提供高速宽带业务的接入技术。

本文档旨在提供一个完整的FTTH设计方案，包括网络拓扑、硬件设备选型、光缆布线等内容，以帮助网络工程师实现高质量的FTTH网络。

网络拓扑在设计FTTH网络之前，首先需要确定网络拓扑。

以下是一个常用的FTTH网络拓扑结构：OLT|ODN | ONU|>>>>>>> User•OLT（Optical Line Terminal）：光线路终端，主要是光的发射和接受，承载光信号的调度和处理。

•ODN（Optical Distribution Network）：光分布网络，光信号在此进行光纤连接和分光器分配。

•ONU（Optical Network Unit）：光网络单元，连接用户的终端设备。

硬件设备选型在设计FTTH网络时，需要选择合适的硬件设备。

以下是一些常用的硬件设备选型建议：OLT设备•厂商：建议选择知名度高、技术成熟的厂商，如华为、中兴等。

•端口数量：根据用户数量确定端口数量，建议留有一定的扩展空间。

•光接口：选择符合国际标准的光接口，如GPON、EPON等。

•管理功能：选择具有完善的管理功能、易于配置和维护的设备。

ONU设备•厂商：同样建议选择知名厂商以保证设备质量和服务。

•设备类型：根据用户需求选择合适的设备类型，如猫型、网关型等。

•端口数量：根据用户需求确定设备的端口数量。

•网络协议：选择支持各种常用网络协议的设备。

光缆选型•光纤类型：选择符合国际标准的光纤类型，如G.652D、G.657A等。

•光纤连接件：选择质量可靠、安装简便的光纤连接件。

•光缆管道：考虑光缆的布线路径，选择合适的光缆管道。

光缆布线光缆布线是FTTH网络中的重要环节，合理的光缆布线可以保证网络质量和可靠性。

以下是一些光缆布线的注意事项：•光缆路径：选择光缆布线路径时应避免与电力线、高频线等干扰源相靠近，最好走近地面或地下管道。

FTTH网络设计方案FTTH（Fiber To The Home）是一种将光纤接入到居民家庭的网络连接方式，通过光纤的高速传输和稳定性，可以提供更快速、更稳定的互联网接入服务。

下面将为您提供一种FTTH网络设计方案，希望能对您有所帮助。

1. 网络拓扑结构设计：采用星型拓扑结构，将光纤中心局连接到各个用户的光猫设备。

光纤中心局作为网络的核心节点，连接至多个OLT （Optical Line Terminal）设备，其中每个OLT可以连接数百个用户。

每个OLT设备通过纤芯交换机与居民楼或住宅小区的光网络终端（ONT）连接。

2.光纤布线设计：为了确保网络的稳定性和可靠性，建议使用单模光纤作为主干线，连接OLT设备和光网络终端。

由于单模光纤具有较小的衰减和延迟，可以提供更远的传输距离和更高的信号质量。

使用FTTH技术，可以在居民家庭内部进行光纤到户（FTTP）布线，确保每个用户都能接收到高质量的光纤信号。

3.光猫设备选择：光猫设备是将光纤信号转换为电信号并提供局域网连接的设备。

在FTTH网络中，光猫设备将安装在用户家中。

为了提供更好的连接速度和稳定性，建议选择具有高速以太网端口和无线路由器功能的光猫设备。

另外，为了保护用户隐私和网络安全，光猫设备应支持强大的防火墙和加密功能。

4.网络安全设计：在FTTH网络中，网络安全至关重要。

为了保护用户的个人信息和保障网络的安全性，可以采用以下措施：- 使用VPN（Virtual Private Network）技术建立安全连接，加密数据传输；-安装防火墙设备，以阻止潜在的网络攻击；-为用户提供独立的网络接入账户，并设置强密码；-定期更新软件和固件，以修复安全漏洞。

5.网络管理与维护：为了确保网络运行的稳定性和高效性，需要进行网络管理和维护工作。

可以采用以下措施：-监控网络状态和带宽利用率，及时发现和修复潜在问题；-定期进行网络设备的维护和升级，以确保它们的正常运行；-提供24小时的技术支持服务，以解决用户的问题和故障。

星型拓扑
适用于规模较小、用户分布较为集中的区域，具 有结构简单、故障隔离能力强等优点。
环型拓扑
适用于规模较大、用户分布较为分散的区域，具 有容错能力强、可靠性高等优点。
网状拓扑
适用于对带宽和稳定性要求较高的区域，具有灵 活性强、扩展性高等优点。
光缆路由规划
路由选择
根据用户分布、地形地貌、建筑物分布等因素，选择合适的路由，确保光缆线路的安全、稳定和可靠 性。
02
03
确保网络覆盖范围
根据用户需求和地理位置， 合理规划网络覆盖范围， 确保用户接入的可达性。
优化网络结构
采用合适的网络拓扑结构， 如星型、树型或环型结构， 以提高网络的可靠性和扩 展性。
考虑未来发展需求
在设计时预留一定的带宽 和扩展空间，以满足未来 业务增长和升级的需求。
光纤类型与选择
单模光纤
05
FTTH发展趋势与展望
FTTH技术发展前沿
1 2
光纤到户（FTTH）技术 随着光纤技术的不断进步，FTTH已成为宽带接 入网络的主要发展方向，具有高带宽、低时延、 稳定性高等优点。
5G与FTTH融合
5G网络与FTTH的融合将为用户提供更高速、更 稳定的网络接入服务，满足不断增长的数据需求。
3
路的稳定运行。
04
FTTH网络优化
网络性能优化
带宽优化
根据用户需求和网络流量，合理配置网络带宽，提高网络传输效 率。
路由优化
通过优化网络路由，降低网络延迟，提高数据传输的实时性。
负载均衡
合理分配网络负载，避免网络拥堵和过载，提高网络稳定性。
网络故障诊断与排除
故障定位
通过分析网络流量、日志等信息，快速定位故障发生 的位置。

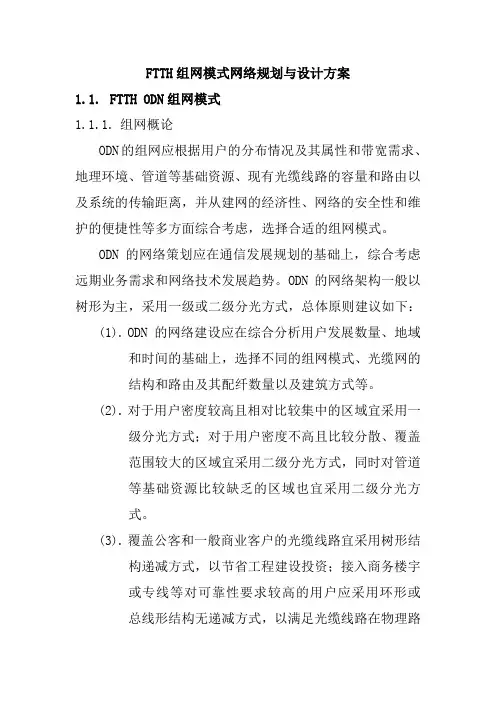

FTTH组网模式网络规划与设计方案1.1.FTTH ODN组网模式1.1.1.组网概论ODN的组网应根据用户的分布情况及其属性和带宽需求、地理环境、管道等基础资源、现有光缆线路的容量和路由以及系统的传输距离，并从建网的经济性、网络的安全性和维护的便捷性等多方面综合考虑，选择合适的组网模式。

ODN的网络策划应在通信发展规划的基础上，综合考虑远期业务需求和网络技术发展趋势。

ODN的网络架构一般以树形为主，采用一级或二级分光方式，总体原则建议如下：(1).ODN的网络建设应在综合分析用户发展数量、地域和时间的基础上，选择不同的组网模式、光缆网的结构和路由及其配纤数量以及建筑方式等。

(2).对于用户密度较高且相对比较集中的区域宜采用一级分光方式；对于用户密度不高且比较分散、覆盖范围较大的区域宜采用二级分光方式，同时对管道等基础资源比较缺乏的区域也宜采用二级分光方式。

(3).覆盖公客和一般商业客户的光缆线路宜采用树形结构递减方式，以节省工程建设投资；接入商务楼宇或专线等对可靠性要求较高的用户应采用环形或总线形结构无递减方式，以满足光缆线路在物理路由上的保护，同时光缆的配纤方式应有利于减少光纤链路中的活动连接器数量。

(4).光分路器的级联不应超过二级，级联后总的光分路比不得大于PON系统最大光分路比的要求。

光分路器的具体设置位置需根据用户的分布情况而定，当用户数量较多规模相对集中时，光分路器应尽量靠近用户端；当用户数量比较少且分散时，光分路器可选择适当位置集中安装。

(5).光分路比应综合考虑ODN的传输距离、PON系统内带宽分配来进行选择。

同时应充分考虑每个PON口和光分路器的最大利用率，并根据用户分布密度及分布形式，选择最优化的光分路器组合方式和合适的安装位置。

(6).入户光缆一般采用星形结构敷设入户，一般客户宜按每户1芯配置,对于重要用户或有特殊需求的客户可按每户2芯配置。

综合比较，采用一级分光方式的ODN网络，其结构简单，故障点少，相比二级分光方式可节省0.5-1.0dB的插入损耗，但组网需占用较多的光缆芯数，所需敷设的光缆容量较大，从而对区域内管道等基础设施的压力增加，建设成本也相对较高，此方式通常将光分路器设置在住宅小区或商务楼内的光缆汇聚点；从提高光缆资源利用率的角度出发，二级分光方式适用于用户较为分散的场合，同时对用户在一定区域内集中且用户需求较为明确的场合也可采用二级分光方式，以减少对光缆的占用，节省管道等基础资源，投资相对较省，此方式通常将第一级光分路器设置在住宅小区或商务楼内的光缆汇聚点，第二级光分路器设置于楼道内。

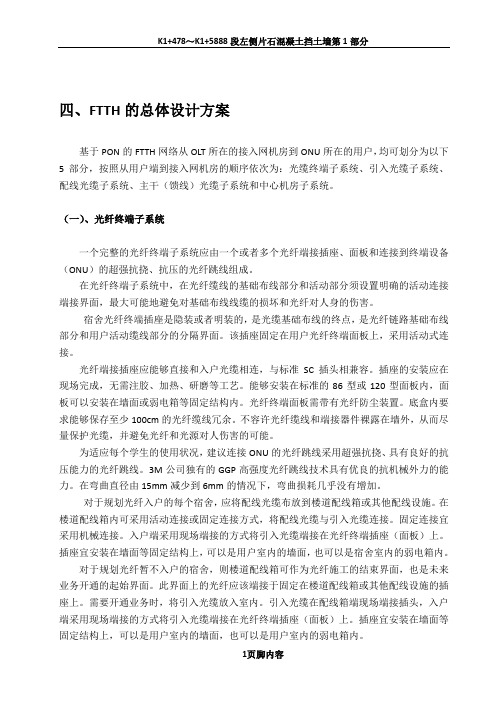

四、FTTH的总体设计方案基于PON的FTTH网络从OLT所在的接入网机房到ONU所在的用户，均可划分为以下5部分，按照从用户端到接入网机房的顺序依次为：光缆终端子系统、引入光缆子系统、配线光缆子系统、主干（馈线）光缆子系统和中心机房子系统。

（一）、光纤终端子系统一个完整的光纤终端子系统应由一个或者多个光纤端接插座、面板和连接到终端设备（ONU）的超强抗挠、抗压的光纤跳线组成。

在光纤终端子系统中，在光纤缆线的基础布线部分和活动部分须设置明确的活动连接端接界面，最大可能地避免对基础布线线缆的损坏和光纤对人身的伤害。

宿舍光纤终端插座是隐装或者明装的，是光缆基础布线的终点，是光纤链路基础布线部分和用户活动缆线部分的分隔界面。

该插座固定在用户光纤终端面板上，采用活动式连接。

光纤端接插座应能够直接和入户光缆相连，与标准SC插头相兼容。

插座的安装应在现场完成，无需注胶、加热、研磨等工艺。

能够安装在标准的86型或120型面板内，面板可以安装在墙面或弱电箱等固定结构内。

光纤终端面板需带有光纤防尘装置。

底盒内要求能够保存至少100cm的光纤缆线冗余。

不容许光纤缆线和端接器件裸露在墙外，从而尽量保护光缆，并避免光纤和光源对人伤害的可能。

为适应每个学生的使用状况，建议连接ONU的光纤跳线采用超强抗挠、具有良好的抗压能力的光纤跳线。

3M公司独有的GGP高强度光纤跳线技术具有优良的抗机械外力的能力。

在弯曲直径由15mm减少到6mm的情况下，弯曲损耗几乎没有增加。

对于规划光纤入户的每个宿舍，应将配线光缆布放到楼道配线箱或其他配线设施。

在楼道配线箱内可采用活动连接或固定连接方式，将配线光缆与引入光缆连接。

固定连接宜采用机械连接。

入户端采用现场端接的方式将引入光缆端接在光纤终端插座（面板）上。

插座宜安装在墙面等固定结构上，可以是用户室内的墙面，也可以是宿舍室内的弱电箱内。

对于规划光纤暂不入户的宿舍，则楼道配线箱可作为光纤施工的结束界面，也是未来业务开通的起始界面。

FTTH网络规划与设计一、引言随着互联网的普及和信息时代的到来，越来越多的用户对网络带宽的需求不断增加。

传统的ADSL宽带已经无法满足用户对高速稳定网络的要求。

随着光纤技术的成熟和应用，光纤到户（FTTH）网络成为满足用户需求的最佳选择。

本文将探讨如何进行FTTH网络的规划与设计。

二、FTTH网络规划1.区域划分：根据地理、经济、人口分布等因素，将覆盖范围划分为不同的区域。

每个区域的规模应根据用户数量和带宽需求确定。

2.需求调研：在每个区域内进行用户需求调研，了解用户对宽带带宽、服务质量等方面的需求。

根据调研结果确定每个区域的主干光缆容量和接入光纤端口数量。

3.主干光缆规划：根据主干光缆容量需求，确定光缆的类型、规格和数量。

主干光缆应具备足够的容量和冗余设计，以保证网络的高可靠性和扩展能力。

4.节点规划：确定每个区域的光节点数量和位置。

光节点应尽量靠近用户集中区域，以减少光纤传输损耗。

节点的选择应考虑交通便利、供电条件和安全因素。

5.用户接入规划：根据用户调研结果和光节点位置，确定每个节点的用户接入光纤数量。

光纤的敷设路径应避免干扰和破坏现有的管线和设备。

三、FTTH网络设计1.光纤敷设方式：FTTH网络的光纤敷设方式包括架空敷设、管道敷设和直埋敷设。

根据地理环境和成本考虑，选择合适的敷设方式。

2.光纤接续技术：光纤接续技术包括机械接续和熔接。

机械接续适用于光纤敷设长度较短的情况，而熔接适用于光纤敷设长度较长的情况。

在设计时要考虑到后期的维护和扩展需求。

3.网络拓扑结构：FTTH网络的拓扑结构包括星型结构和树型结构。

星型结构适用于用户规模较大、带宽要求较高的情况，树型结构适用于用户规模较小、带宽要求较低的情况。

在设计时要考虑网络的可扩展性和容错能力。

4.光缆配线架：光缆配线架用于组织和管理光缆，方便维护和管理操作。

在设计时要根据节点的数量和光缆的容量需求选择适当的配线架。

5.光纤接入终端：光纤接入终端用于将光纤信号转换为电信号，供用户使用。

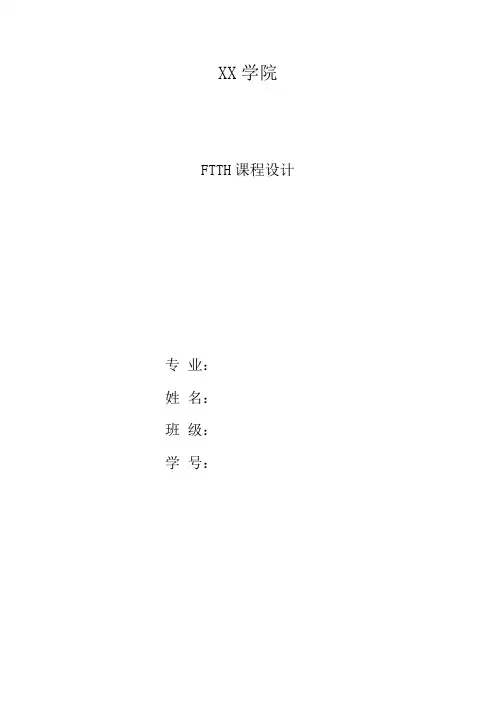

XX学院FTTH课程设计专业：姓名：班级：学号：FTTH课程设计一.综述PON技术已经成为实现FTTH的首选方案。

PON系统由局端设备OLT、ONU、ODN组成。

PON技术采用了点到多点拓补结构，下行和上行分别通过TDM和TDMA 方式传输数据。

PON技术分为多种，不同的数据链路层技术和物理层PON技术结合形成了不同的PON技术。

PON技术的优势包括无源光器件不易受雷电损坏和辐射干扰、网络结构灵活易于扩展、共享馈线光纤可节约铺设成本、业务透明性好、具有多业务支持能力以及易于管理维护等。

本工程是对软件学院宿舍区光纤入户接入工程的设计。

此工程需要对各宿舍楼做详细的数据勘测和测量，我们要覆盖整个楼层和每一个宿舍。

通过预算选出适合的材料、光纤设备等，做出合理的预算与设计。

校园宿舍网呈现用户多且密度大、网络节点多，难以管理。

不同宿舍之间的网络连接结构相似。

主干设备应满足上千名用户接入访问，具有高可靠性可开放性的网络。

网络系统具有良好的安全性。

由于校园网络为多个用户内部网提供互联并支持多种业务，要求不仅能进行灵活有效的安全控制，同时还应支持虚拟专网，以提供多层次的安全选择。

在系统设计中，考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通信环境，采取不同的措施。

宿舍楼共有5栋楼，每栋楼有6层，每个房间都要设一个据点本工程为FTTH光分配网设计，上端与设备安装设计的分工以OLT的PON口为界，下端用户入户线设计的分工以楼道光分纤箱的熔接点和楼道分光分纤箱的二级分光器下行光口为界，设备引出跳纤的活动连接器至楼道箱之间的光缆线路。

二．项目介绍我们软件学院的新生公寓，共有5栋宿舍楼，前2个公寓为女生宿舍，后3个公寓为男生宿舍，每栋楼6层。

每栋公寓都有宿管的宿舍区，每层东西两头都有水房和厕所和两处楼梯口，楼道尽头是楼梯口及安全通道，2-3公寓是相连的。

图1 学生宿舍平面图第一层楼有25个宿舍，其余五层分别有26个宿舍，每个楼层有两个水房和厕所。

学校FTTH网络方案引言随着信息技术的发展和互联网的普及，网络已经成为学校教育和日常生活不可或缺的一部分。

为了满足学校师生对高速、稳定的网络需求，学校需要选择适合的网络方案。

FTTH（Fiber to the Home）即光纤到户，是目前最先进的网络接入技术，具有高速、大带宽、稳定可靠等优点，是学校网络建设的理想选择。

现有网络方案存在的问题学校目前的网络方案采用了ADSL和以太网接入技术，虽然满足了一些基本需求，但也存在一些问题。

首先，带宽有限。

学校的网络使用量日益增大，特别是在高峰时段，往往出现网速缓慢、延迟等问题，给师生的日常教学和学习带来了很大的困扰。

其次，稳定性较差。

由于ADSL和以太网网络存在较长的物理线路，容易受到外界环境的影响，例如天气变化、线路老化等，经常出现网络不稳定或中断的情况。

再者，扩展难度大。

目前学校网络使用的网络设备和线路并不适合大规模扩展，当学校规模增大或者网络需求增加时，扩展网络变得异常困难。

学校FTTH网络方案的优势引入FTTH网络方案可以解决现有网络方案存在的问题，带来许多优势。

首先，高速宽带。

FTTH网络采用光纤传输数据，带宽大，传输速度快，能够满足学校师生对高速上网的需求。

高速宽带的优势在于可以支持多个用户同时进行高清视频观看、在线教育、在线考试等高带宽应用，提供更好的用户体验。

其次，稳定可靠。

光纤作为传输介质，不受电磁干扰和天气变化的影响，网络连接更加稳定可靠，不易出现中断和故障。

这对于学校教学和管理活动的正常进行至关重要。

再者，扩展便捷。

FTTH网络方案采用模块化设计，当学校规模扩大或网络需求增加时，只需增加相应的光纤模块和设备，即可实现网络的扩展。

这种模块化设计简化了网络扩展的操作流程，减少了扩展的投入和时间成本。

学校FTTH网络方案的设计与实施学校FTTH网络方案的设计与实施需要综合考虑多个因素，包括网络拓扑结构、设备选择、线路布线等。

1. 网络拓扑结构设计学校FTTH网络方案的拓扑结构应该灵活可扩展。

ftth小区设计方案FTTH（Fiber to the Home）是指光纤到家，是指将光纤网络延伸到用户家庭，提供高速、稳定的宽带接入服务。

FTTH小区设计方案是指在小区内部部署光纤网络的具体方案，旨在提供居民与网络的连接，满足用户的高速宽带需求。

以下是一个典型的FTTH小区设计方案，总结如下：一、网络设备布局在小区内设立一个中心机房，作为整个小区宽带网络的控制中心。

机房内设置光交换机、宽带路由器等设备，实现光纤到小区的网络接入，并将网络信号分发到每个家庭。

二、光缆布线将主干光缆引入小区，光缆需保证质量和带宽要求。

从主干光缆引出支线光缆，再分发到每个楼栋。

支线光缆应遵循合理的规划和布线，确保给每个楼栋提供稳定的光纤接入。

三、光设施布局在每个楼栋或每个单元门外设置光猫接线盒，以便将光纤分配到每个用户家庭。

光猫接线盒可以根据需要进行增减，方便扩展和维护。

同时，在楼栋内部设置宽带分配机房，将光纤信号进一步分发到每个单元，以满足用户家庭内多终端的接入需求。

四、部署光纤进户在每个用户家庭内，将光纤进入室内，通过光猫接入到用户的终端设备，如电脑、电视等。

光纤需要经过合理的布线和维护，以减少光缆的损耗和干扰。

五、服务质量保障为了提供用户满意的宽带体验，小区的设计方案还应考虑服务质量保障。

可以规划设置网络监控系统，实时监测网络的运行状态，发现并排除故障。

同时，可以采用智能网络管理系统，对小区内的宽带资源进行合理的分配和调度，以满足用户的带宽需求。

六、安全性保障对于小区的网络安全性，设计方案应当考虑用户信息的保护和网络拓扑的安全性。

可以采用VPN技术进行数据加密和隧道的建立，确保用户的上网数据安全。

同时，可以设置防火墙、入侵检测系统等设备，防止网络攻击和非法入侵，保障小区网络的安全运行。

总之，一个完善的FTTH小区设计方案应该包括网络设备的布局、光缆布线的规划、光设施的布局、光纤进户的部署、服务质量的保障以及安全性的考虑。

FTTH设计方案1. 简介FTTH（Fiber to the Home）是一种现代化的光纤接入技术，将光纤引入家庭，实现宽带网络的高速连接。

本文将介绍一个基于FTTH的设计方案，包括网络拓扑、设备配置和部署流程等。

2. 网络拓扑在该设计方案中，我们采用了三层网络拓扑结构，包括边缘层、汇聚层和核心层。

边缘层边缘层是连接终端用户的接入设备，主要包括光猫和交换机。

光猫用于将光纤信号转换为电信号，提供给用户终端设备使用。

交换机提供局域网内的数据交换和路由功能。

汇聚层汇聚层用于集中管理多个边缘层设备，提供更高的带宽和可靠性。

在该设计中，我们使用了聚合链路以提升网络性能和冗余。

核心层核心层是网络的中枢，提供跨地域的数据交换和路由功能。

在该设计中，我们使用了多台核心交换机进行冗余和负载均衡。

3. 设备配置光猫配置光猫是用户接入设备，需要配置以下参数： - 光纤连接方式：单模光纤或多模光纤 - 上行带宽：用户需求而定 - WLAN配置：SSID、加密方式等交换机配置交换机作为边缘层设备，需要配置以下参数： - VLAN划分：划分用户和管理网络 - 交换机放置：根据用户分布合理布置交换机 - 交换机堆叠：提高网络可靠性和带宽核心交换机配置核心交换机作为网络中枢，需要配置以下参数： - 交换机堆叠：提供冗余和负载均衡 - 动态路由协议：OSPF、BGP等 - 链路聚合：提升网络性能和冗余 - 安全配置：ACL、ARP检测等4. 部署流程1.安装和配置光猫：根据用户需求选择合适的光猫，并进行相关配置。

2.部署边缘交换机：根据用户数量和分布，合理布置边缘交换机，并进行VLAN划分等配置。

3.部署汇聚交换机：将边缘交换机连接到汇聚交换机，配置链路聚合和冗余。

4.部署核心交换机：将汇聚交换机连接到核心交换机，进行堆叠配置和动态路由协议配置。

5.测试和优化：进行网络连通性测试和性能优化，确保网络正常运行和满足用户需求。

5. 总结本文介绍了一个基于FTTH的设计方案，包括网络拓扑、设备配置和部署流程等。

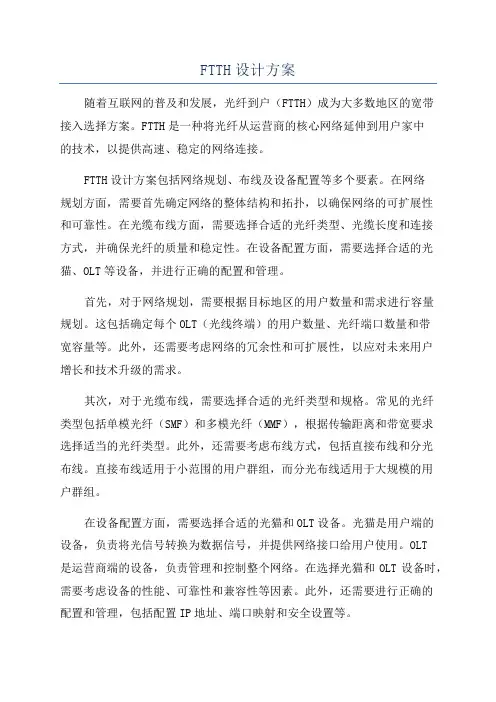

FTTH设计方案随着互联网的普及和发展，光纤到户（FTTH）成为大多数地区的宽带接入选择方案。

FTTH是一种将光纤从运营商的核心网络延伸到用户家中的技术，以提供高速、稳定的网络连接。

FTTH设计方案包括网络规划、布线及设备配置等多个要素。

在网络规划方面，需要首先确定网络的整体结构和拓扑，以确保网络的可扩展性和可靠性。

在光缆布线方面，需要选择合适的光纤类型、光缆长度和连接方式，并确保光纤的质量和稳定性。

在设备配置方面，需要选择合适的光猫、OLT等设备，并进行正确的配置和管理。

首先，对于网络规划，需要根据目标地区的用户数量和需求进行容量规划。

这包括确定每个OLT（光线终端）的用户数量、光纤端口数量和带宽容量等。

此外，还需要考虑网络的冗余性和可扩展性，以应对未来用户增长和技术升级的需求。

其次，对于光缆布线，需要选择合适的光纤类型和规格。

常见的光纤类型包括单模光纤（SMF）和多模光纤（MMF），根据传输距离和带宽要求选择适当的光纤类型。

此外，还需要考虑布线方式，包括直接布线和分光布线。

直接布线适用于小范围的用户群组，而分光布线适用于大规模的用户群组。

在设备配置方面，需要选择合适的光猫和OLT设备。

光猫是用户端的设备，负责将光信号转换为数据信号，并提供网络接口给用户使用。

OLT是运营商端的设备，负责管理和控制整个网络。

在选择光猫和OLT设备时，需要考虑设备的性能、可靠性和兼容性等因素。

此外，还需要进行正确的配置和管理，包括配置IP地址、端口映射和安全设置等。

除了以上要素，还需要考虑其他因素，如网络安全、故障诊断和维护等。

网络安全是FTTH设计方案中的重要考虑因素，需要采取合适的安全措施，如访问控制、加密和防火墙等。

故障诊断是保证网络运行稳定性的重要环节，需要进行定期的检测和维修。

维护是确保网络正常运行的关键步骤，需要进行定期的设备维护和升级。

总结起来，FTTH设计方案需要综合考虑网络规划、布线和设备配置等多个要素，以提供高速、稳定的网络连接。

关键词：有线电视网络；FTTH；宽带光纤接入系统；设计方案引言在有线电视网络发展过程中，其最为重要的趋势之一便是光纤到户，在先进技术支持下，通过FTTH宽带光纤接入，由原有的铜轴电缆网络媒介转变到了光纤网络媒介。

1FTTH的概况FTTH就是只在用户的住宅楼内安装光纤网络，光纤网络不仅能够满足人们对于宽带网络的需求，而且还能够接入网络有线电视，光纤网络具有价格低廉的特点，因为光纤网络的主要原料是二氧化硅，二氧化硅是在世界上普遍存在的一种物质，状态稳定，符合绿色科学的发展理念，能够长久地发展下去[1]。

2FTTH光纤接入系统的建设问题在FTTH光纤接入系统当中，仍旧面临着一定的问题，光纤技术系统主要依赖于光导纤维以及分光器，但目前来说，因为分光器的分光比例较高，所以导致光衰损耗现象越来越严重，而分光器的分光比例是由距离决定的，距离越大，那么相应的分布比例也将越小，当然在FTTH当中的光纤系统所需要的设备一般对接口的要求较高对当前所现有的光纤系统设备，应当能够得到广泛的应用，在近几年的建设当中，我国在光纤网络上的总投资所占比例相当巨大，仅仅是分光器就占总体的投资比例的60%左右，在光纤设备当中，要尽量开发成本适合的新型产品，比如说光导纤维线路，运用价格低廉的材料，并且能够达到比较好的传送效果，不仅如此，还能够有效地避免盗窃事故的发生[2]。

要合理的利用宽带光纤资源，一定要避免环境资源的浪费，减少企业在此方面不必要的开销。

3有线电视网络FTTH宽带光纤接入系统的设计方案3.1设备标准检验在光纤系统的安装过程当中，设备标准的检验也是一项十分重要的工作，在设备的检修过程中，应当满足以下几点要求：第一，需要检查，原装设备所用的材料是否合格，是否能够满足相关的合格标准。

第二，要确保设备能够满足基本的使用功能。

第三，要确保各种设备都能够单独存放，检验当中所发现的那些不符合标准的设备，要给他们进行归类，不能够与原材料以及合格设备混为一谈。

住宅小区FTTH方案——新建多层住宅
15
住宅小区FTTH方案——旧区多层住宅
方案描述：
旧小区的建设思路大致与新建小区相同，只在水平入户线部分有所区别。 与新建小区相同部分： 1、配线区、集中配线点的设置原则与新建小区相同，仍根据潜在的用户 需求数量将小区划分为多个配线区，光分路器采用一级集中分光。 2、光缆交接箱、光缆芯数的选用原则与新建小区相同。 与新建小区差异部分： 1、小区还没有FTTH布线：光DP设置在单元楼内中间楼层，DP容量按入 楼光缆芯数的2倍设计。 2、其他运营商已实施FTTH的，入户线根据现场情况利用已有的皮线光缆 或重新布放入户光缆。
楼道内无电力消耗， 基本免维护
无需升级改造
光缆交接箱
光缆交接箱是一种为主 干层光缆、配线层光缆提 供光缆成端、跳接的交接 设备。光缆引入光缆交接 箱后，经固定、端接、配 纤以后，使用跳纤将主干 层光缆和配线层光缆连通。
FTTH常见场景建设方案
住宅 商业楼宇 工业园区 专业市场
住宅小区FTTH方案——新建多层住宅
住宅小区FTTH方案——新建高层住宅
二、方案示意图
在用户数较多的小区，可在 小区内设置OLT机房。原则上用 户数大于1000户且附近1公里左 右无接入间的，PON口数大于16 个，可考虑设置小区OLT。
入楼光缆
光纤终端盒
皮线光缆
室内分纤盒
小区光缆 外线光缆 光缆交接箱 1*X分光器 光缆交接箱 1*X分光器
已建小区业务容量，还需考虑小区将来是否有扩建的需求。引入光缆芯
数应大于小区远期光分路器总数的2倍。
住宅小区FTTH方案——新建多层住宅
光纤终端盒
二、方案示意图：
皮线光缆
室内分纤盒 （光DP） 主干光节点 已有光缆 外线光缆

电信ftth工程设计方案一、工程背景随着互联网的发展，人们对宽带速度和带宽要求越来越高，通信技术也得到了迅速的发展和普及。

传统的ADSL、光纤到户等宽带接入方式已经不能满足用户需求，而FTTH技术由于其高速、高带宽、低时延等优势逐渐得到用户和运营商的青睐。

因此，推进FTTH工程建设已经成为当前的一个重要课题。

同时，随着数字化、互联网化的普及，我国经济发展也将迈入数字经济时代，对宽带接入的需求也将更加迫切，因此FTTH工程建设具有十分重要的战略意义。

二、工程范围本次FTTH工程设计的范围主要包括以下内容：1. 网络规划：包括网络的布局、拓扑结构、光分布模式等。

2. 光缆布线：包括光缆的铺设、连接、室内外线路的规划和建设。

3. 设备选择：包括OLT、ONU等设备的选型、配置布置及互联网接入设备的规划。

4. 室内布线：包括室内光缆的布局、室内接入点的规划。

5. 工程施工：包括工程管理、工程施工流程、材料采购等。

6. 工程验收：包括工程的验收标准、验收流程和验收标准。

三、工程方案1. 网络规划根据用户分布情况、地理环境和网络需求，需要对网络进行详细规划和设计。

首先进行用户需求分析和网络容量规划，确定网络的拓扑结构和传输线路。

然后根据用户分布情况，制定合理的光分布模式和节点设置，保证网络的稳定性和通信质量。

2. 光缆布线在光纤网络中，光缆是起着连接和传输光信号的重要载体。

光缆的铺设质量直接关系到网络的通信质量和传输效率。

因此，在光缆的选择、铺设、连接等方面都需要进行细致的规划和设计，以确保网络的稳定性和可靠性。

3. 设备选择在FTTH工程中，OLT（Optical Line Terminal）是光纤接入的核心设备，负责光信号的传输和接口转换。

ONU（Optical Network Unit）则是用户侧的设备，负责光信号的解析和传输。

在设备的选型、配置和布置上，需要进行细致的设计和规划，以确保设备的兼容性和通信效率。

ftth方案设计FTTH（Fiber to the Home）即光纤到户，是一种在通信领域广泛应用的技术，它将光纤网络延伸到用户家中，为用户提供高速、稳定的宽带接入服务。

在FTTH方案设计中，需要考虑多个因素，包括基础设施规划、网络拓扑结构、设备选择等，以确保最佳的用户体验和网络性能。

首先，基础设施规划是FTTH方案设计的重要步骤之一。

在规划过程中，需要考虑网络覆盖的范围和目标用户数量。

通常情况下，FTTH 网络是在地下埋设光缆，因此需要进行地形勘测，确定光缆敷设的路径。

同时，还需要充分考虑光缆的保护措施，以防止外部因素对网络的影响。

其次，网络拓扑结构的设计是保障网络性能和扩展性的关键因素。

常见的FTTH网络拓扑结构包括点到点（P2P）和光纤分布式架构（PON）。

P2P结构每个用户都独享光纤链路，具有较高的带宽，但成本较高。

而PON结构则采用一根光纤接入多个用户，共享光纤带宽，具有更高的经济性。

在选择拓扑结构时，需要综合考虑成本、带宽需求、潜在用户数量等因素。

在设备选择方面，FTTH方案设计需要考虑光纤传输设备、OLT （Optical Line Terminal），以及用户侧设备（ONU、ONT）等。

光纤传输设备是FTTH网络的核心组成部分，负责光信号的传输和转换。

OLT作为网络的管理节点，可实现对用户接入、带宽划分等功能的控制。

而用户侧设备则是连接用户终端设备的接口，负责光纤信号的转换和传输。

在选择设备时，需要考虑设备的兼容性、可靠性，并根据用户需求确定合适的接口类型。

对于FTTH方案设计来说，网络安全是不容忽视的因素之一。

传统的安全策略如防火墙、入侵检测系统等仍然适用于FTTH环境。

此外，由于FTTH网络部署在用户家中，用户终端设备的安全性也需要重视。

在初次安装时，可以提供用户端设备的安全设置指导，如Wi-Fi密码设置、强制更新终端软件等，以提升网络的整体安全性。

总之，FTTH方案设计涉及基础设施规划、网络拓扑结构、设备选择和网络安全等多个方面。

FTTH方案设计1. 引言FTTH（Fiber to the Home）是指将光纤直接延伸到用户家中的一种宽带接入技术。

FTTH方案的设计十分重要，直接影响网络的性能、可靠性和用户体验。

本文将介绍FTTH方案设计的基本原则和具体步骤。

2. 设计原则在设计FTTH方案时，需要遵循以下原则：2.1 光纤网络布线光纤网络布线是FTTH方案中的关键步骤。

在设计中，应该考虑光纤的传输性能以及用户的需求。

光纤应该以直线或近似直线的方式部署，避免弯曲和折返，以保证信号的传输质量。

此外，还应该注意将光纤与电源线、电缆线等相互干扰的设备保持一定距离。

2.2 光分纤箱的布置光分纤箱是光纤网络中连接多个用户的关键设备，其位置和布置对于FTTH方案的性能和可靠性至关重要。

光分纤箱应位于离用户较近的位置，以最短的光纤线路连接用户，从而降低信号传输的损耗。

光分纤箱应放置在通风良好的位置，且易于维护和管理。

2.3 设备选型与配置在设计FTTH方案时，应选择高性能、稳定可靠的设备。

根据用户的需求，选择合适的光纤交换机、分光器、光纤收发模块等网络设备。

同时，还需要对设备进行适当的配置和优化，以提供更好的网络性能和用户体验。

2.4 安全与兼容性在FTTH方案设计中，安全性和兼容性是不可忽视的因素。

设计时应考虑网络的隔离和保护，防止未经授权的访问和攻击。

此外，还需要考虑不同厂商设备之间的兼容性，确保系统的稳定运行和升级。

3. 方案设计步骤设计一个有效的FTTH方案，需要经过以下步骤：3.1 网络需求分析首先，需要了解用户的实际网络需求。

包括用户数量、地理位置、带宽需求以及服务质量要求等。

通过用户需求分析，确定整个系统的规模和拓扑结构。

3.2 光纤布线规划根据网络需求和用户分布情况，设计光纤布线方案。

光纤布线应避免过长或过短的光纤线路，保证信号传输质量稳定。

3.3 光分纤箱布置根据用户分布情况，确定光分纤箱的位置和数量。

光分纤箱应放置在离用户较近的位置，以降低信号传输损耗。

方 案（ 三 级 分 光 结 构 2×16×16）， 数据传输通道采用 80% 覆盖比例的设 计方案（三级分光结构 2×2×16）， 可平滑升级至覆盖 100%（二级分光结 构 2×32），具体如图 1、图 2 所示。
酒店等类型，每个入户分纤节点最大 覆盖 32 户。该方案适用于 7 层以上楼 房，单元户数少于 21 户的高层楼房可 参照多层楼房的设计方案。 广播传输通道采用 100% 覆盖的 方案（三级分光结构 2×8×32）。 数 据 传 输 通 道 采 用 50% 覆 盖 的 方 案（ 三 级 分 光 结 构 2×2×16）。 可平滑升级至全覆盖（二级分光结构 2×32），具体如图 3、图 4 所示。
备注：系统指标设计余量为 1dB
83
专访报道 ●
技术前沿 ●
广电网络 ●
数字电视 ●
广达新网专栏 ●
东方有线专栏 ●
2.1 多层楼房
多层楼房包含住宅小区、学生公 寓、办公楼等类型。该方案适用于 7 层及以下楼房，且每个单元户数少于 21 户。单元户数多于 21 户的多层楼 房可参照高层设计方案。 广播传输通道采用 100% 的覆盖
表 2 技术指标
序号 1 2 3 4 5 6 关键指标 光放大器单口输出光功率 光接收机接收光功率 广播电视通道最大光衰减值 OLT PON 口发送光功率 ONU 接收光功率 数据通道最大光衰减值 参数要求 ≥ 22dBm -13±1 dBm ≤ 36dB 2.5~7dBm -20±2 dBm ≤ 27dB
实际地形作具体设计，关键技术指标 如表 2 所示。 广播传输通道釆用三级分光，按 照 100% 覆盖比例设计。在网络建设 初期，数据业务接入比例不高时，数 据传输通道计、 施工。随着业务发展，用户接入比例 增加后，去掉机房一级分光，可平滑 升级为二级分光网络结构，实现 100% 全覆盖。 别墅区、写字楼、高级公寓等对 数据业务需求较明确的场景，可采用 100% 全覆盖的方式进行设计、施工。
