电工基础综合测试卷一(含答案)

电工基础考试题及答案电工基础考试题及答案「篇一」关于电工基础知识试题及答案一、填空1、倒闸操作时，不允许将设备的电气和机械防误操作闭锁装置（解除），特殊情况下如需（解除），必须经过值长同意。

2、带电装表接电工作时，应采取防止（短路）和（电弧灼伤）的安全措施。

3、各类作业人员应被告知其作业现场和工作岗位存在的（危险因素）、防范措施及（事故紧急处理措施）。

4、凡在离地面（2）m及以上的地点进行的工作，都应视作（高处）作业。

5、变压器在运行中，其总损耗是随负载的变化而变化的，其中（铁耗）是不变的，而（铜耗）是变化。

6、随着负载的变化，变压器的效率也在发生变化。

当（可变损耗）等于（不变损耗）时，其效率将最高。

7、电焊变压器必须有较高的（电抗），而且可以（调节），其外特性应是（陡降）的。

8、绝缘处理工艺主要包括（预烘、浸漆和干燥）三个过程。

9、异步电动机做耐压试验时，当电压升到（半值）后，应逐渐升至全值，一般不少于（10秒），以免受冲击电压的影响，然后保持（1）分钟，再降至（半值）以下切断电源。

10、交流控制电机可分为（伺服电机、测速发电机和自整角机）三大类。

11、触点的电磨损是由触点间（电弧）或（电火）的高温使触点金属气化和蒸以造成的，机械磨损是由于触点接触面（撞击）造成的。

12、交流接触器的栅片灭弧原理是由于触点上方的铁质栅片（磁阻很小），电弧上部磁通大都进入（栅片），使电弧周围空气中的磁场分布形式（上疏下密），将电弧拉入灭弧栅。

电弧被栅片分割多若干短弧，使起弧电（高于），电源电压并产（阴极）效应，栅片又大量吸收电弧的（热量），所以电弧被熄灭。

13、触点压力有（终压力）和（初压力）之分。

触点的终压力主要取决于触点的（材料）与导体的允许（温升）以及电机（稳定性），触点被压力对于交流接触器一般按终压力的（65%~90%）调整，直流接触器按终压力的（60%~80%）调整。

14、电磁式断电器的释放电压（电流）值，取决于衔铁时的（吸上后最终间隙）其（弹簧压力）。

2．解: ,
3．解:灯管等效电阻R=150 ,镇流器的等效电阻 ,等效电感L=1.59H,
灯管及整个电路消耗的功率P=28W。
4．答:按下启动按钮 ,交流接触器 得电工作,且 自锁,时间继电器KT得电,延时时间一到KT常开触点闭合, 得电工作。
电子技术基础综合测试卷（一）
一、选择题
1.A2.B3.C4.C 5.A 6.B 7.B 8.C 9.A 10.D
三、计算题
1．解：S闭合时， （线电流）；S断开时 （相电流）， （线电流）。
2．解：当 单独作作时， （方向向下）
当 单独作作时， （方向向上）
∴ =1-0.5=0.5a
3．解：（1） ； ；（2）14.55 A；（3） 。
（4）向量图：
电工技术基础综合测试卷（八）
一、填空题
1．答：0V，444V,628V,400V,444V
5．三位环形寄存器，101，011
6． +=4V， -=2V，Δ =2V
电子技术基础综合测试卷（八）
一、选择题
1.A 2.C 3.B 4.B 5.B 6.A 7.B8.B 9.B 10.D
二、填空题
1．双单2．正反馈3．选频
4．空翻5．10
三、综合题
1．（1）A与D，B与C（2）413Hz（3）22K
2． =6 ， = ， =1.5 -6 -
3．A点时，5VB点时，4V C点时，2.5V
4．略
5．输入一致鉴别电路
6．
A3
A2
A1
A0
F
A3
A2
A1
A0
F
0
0
0
00000 Nhomakorabea0
0

一单选题（60题）单选都是A，可以删点42-53单选题。

1 HK系列开启式负荷开关用于控制电动机的直接起动和停止时，应选用额定电流不小于电动机额定电流的（A ）倍的三极开关。

A 3 B 1.5 C2 D 42 HH系列封闭式负荷开关属于（A） A 非制动切换电器 B 自动切换电器C 无法判断D 以上都不是3 按下复位按钮时，其（A ）A 常闭触头先断开 B 常开触头先闭合 C 两触头同时闭合 D 两触头同时断开4 按钮冒的颜色和符号标志用来（ A ）。

A 区分功能 B 注意安全C引起警惕 D 以上都不是5 交流接触器的铁心端面装有短路环的目的（A ）。

A 减小铁心振动 B 增大铁心磁通 C 减缓铁心冲击 D 以上都不是6 热继电器主要用于电动机的（ A ）。

A 过载保护 B 短路保护C欠压保护 D 零压保护7 热继电器在使用时，其热元件应与电动机的定子绕阻（A ）。

A 串联 B 并联 C 既可以串联也可以并联 D 以上都不是8 具有过载保护的接触器自锁控制线路中，实现短路保护的电器是（A ）。

A 熔断器 B 热继电器 C 接触器 D 以上都不是9 在接触器连锁的正、反转控制线路中，其联锁触头应是对方接触器（）。

A 常闭辅助触头 B 主触头 C 常开辅助触头 D 以上都不是10 交流接触器操作频率过高会导致（ A ）过热 A 线圈 B 铁心 C 触头 D 外壳11 空气阻尼式时间继电器调节延时的方法是（） A 调节进气孔大小 B 调节释放弹簧的松紧 C 调节铁心与衔铁间的气隙长度 D 以上都不是12 一般情况下，可通过调节（)来整定过电流继电器的动作值。

A 反作用弹簧的反作用力 B 线圈圈数 C 铁心与衔铁的距离 D 以上都不是13 当通过欠电流继电器线圈的电流降低到额定电流的（）时，继电器即释放复位。

A 20%B 65%C 90%D 85%14 交流接触器在线圈电压不小于（）Un时也能正常工作 A 85% B 20% C 65%D 90%15 在Y系列三相笼型异步电动机，工作最高环境温度为40℃，温升80℃，选用（）型号漆包线较合适 A QZ B QF C QQ D QY16 三相电动机△型接时，每个绕组两端的电压为（）。

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.强迫油循环水冷式变压器最高顶层油温一般不超过( )℃。

A.70B.85C.95D.105答案:A2. 在三相四线制中性点接地供电系统，线电压指( )电压。

A.相线之问B.零对地间C.相线对零线间D.相线对地间答案:A3. 若周围环境温度以40℃为标准时，B.级绝缘材料允许的温升为( )℃A.105B.90C.80D.65答案:B4. 接地装置是指( )。

A.接地线B.接地网C.接地下引线和接地体总和答案:C5. 导线的允许载流量应( )导线的最大工作电流A.大于B.小于C.等于D.视情况而定答案:D6. 直流电机主磁极上两个励磁绕组，一个与电枢绕组串联，一个与电枢绕组并联，称为( )电机。

A.他励B.串励C.并励D.复励答案:D7. 电力线路工作人员因故间断电气工作连续( )个月以上者，应重新学习《电业安全工作规程》，并经考试合格后，方能恢复工作。

A. 3B. 6C.12答案:A8. 井巷工程中，锚注支护主要应用于( )。

A.不稳定岩层，或者松软破碎岩层中的巷道B.稳定岩层C.稳定巷道D.采区巷道答案:D9. 将电气设备的金属外壳.配电装置的金属构架等外露可接近导体与接地装置相连称为( )。

A.保护接地B.工作接地C.防雷接地答案:A10. 《四川省安全生产条例》规定，生产经营单位应当在具有较大危险因素的生产经营场所.设施.设备及其四周，设置符合国家标准或者行业标准的明显的( )。

A.告知牌B.安全警示标志C.警戒线答案:B11. 当线圈中的磁通减少时，感应电流的磁通方向与原磁通方向( )。

A.相同B.相反C.无关D.相同或相反答案:A12. 变压器理想并列运行的条件之一是( )。

A.变压器的阻抗电压相等B.变压器的阻抗电压误差±20%C.变压器的阻抗电压误差±30%D.变压器的阻抗电压误差±40%答案:A13. 杆塔基础的拉盘作用是( )。

电工基础试题卷及答案大全第一卷题目一：电工基础知识1. 电流的基本单位是什么？答案：安培(A)2. 高压电的电压范围是多少？答案：1000V及以上3. 在电流为恒定值的情况下，电阻增加，电压会怎样变化？答案：电压增加4. 哪种电源提供的电流稳定度较好？答案：直流电源5. 以下哪个元件是用来保护电路不受过流损坏的？答案：保险丝6. 在电路中，电源的正极和负极分别是什么？答案：正极是提供电流的地方，负极是电流的回流方向。

7. 电压表是用来测量电路中的什么参数的？答案：电压8. 下面哪个工具可以将电路断开供电？答案：开关9. 欧姆定律的公式是什么？答案：U=IR10. 以下哪个元件是用来放大电压的？答案：放大器题目二：电路图分析根据以下电路图，回答问题：电源----电阻A----电流表---电阻B---电流表--电灯11. 电流表A和电流表B上的电流相等吗？为什么？答案：是的，因为在串联电路中，电流是恒定的。

12. 假设电流表A读数为3A，电流表B读数为6A，电流在电阻A和电阻B之间分配的比例是多少？答案：1:2，电阻B的电流是电阻A的两倍。

13. 如果电阻A和电阻B的电阻值都是10欧姆，电压源的电压是20伏特，求电阻A和电阻B上的电流。

答案：电阻A上的电流为2安培，电阻B上的电流为4安培。

14. 在电路中增加一个并联电阻C，会对电路中的总电流有何影响？答案：并联电阻会导致总电流增加。

15. 如果电灯失灵，除了电灯本身的故障外，还可能是哪里出了问题？答案：可能是电源故障、电阻接触不良、或者开关损坏。

第二卷题目一：电阻及电阻组合1. 以下哪种元件可以用来改变电阻值？答案：可变电阻2. 电阻的单位是什么？答案：欧姆(Ω)3. 在串联电路中，电阻值的总和等于什么？答案：等于各个电阻值的总和。

4. 在并联电路中，电阻值的总和等于什么？答案：等于各个电阻值的倒数的总和的倒数。

5. 以下哪种组合电路的总电阻最大？答案：并联电路6. 等电阻线对应于什么？答案：电阻值相同的电阻器。

电工基础知识测试题含参考答案一、单选题（共50题，每题1分，共50分）1、固定式配电箱、开关箱的中心点与地面的垂直距离应为 ( ) m 。

A、0.8~1.6B、1.6~1.8C、1.4~1.6D、1.0~1.s正确答案：C2、热继电器的保护特性与电动机过载特性贴近，是为了充分发挥电机的（）能力。

A、限压B、过载C、节流D、控制正确答案：B3、单股小截面铜导线在电器和端子板上的连按亦可采用( )。

A、套管压按B、绞按法C、螺钉压按法D、缠绕法正确答案：C4、在中性点直按按地的电力系统中，为了保证按地的作用和效果，除在中性点处直按按地外，还须在中性线上的一处或多处再作按地，称为（）。

A、保护按地B、工作按地C、防雷按地D、重复按地正确答案：D5、开关箱内的漏电保护器额定漏电动作不应大千 ( ) mA 。

A、10B、20C、30D、40正确答案：C6、按地体与按地线的总和称为（）。

A、按地体B、按地装置C、接地端子D、按地线正确答案：B7、( ) 是指若干独立负荷或若干集中负荷按它所在位置依次连按到某一条配电干线上。

A、环形配线B、链式配线C、放射式配线D、树干式配线正确答案：D8、交流电压表一般只能用千直按测昼（）以下的电压值。

A、600 VB、0VC、0VD、soov正确答案：D9、暗敷设金屈穿管应作等电位连按，并与（）相连按。

A、零线B、保护零线C、工作零线D、相线正确答案：B10、N 线的绝缘颜色为（）色。

A、淡蓝B、绿C、黄D、红正确答案：A11、在狭窄场所（锅炉、金屈容器、地沟、管道内等）作业时，必须选用由 ( ) 供电的 III类手持式电动工具。

A、自耦变压器B、安全隔离变压器C、高压变压器D、低压变压器正确答案：B12、登杆前，脚扣使用人应对脚扣做人体冲击检查，方法是将脚扣系千电杆离地( ) m 处用力猛蹬，脚扣不应有变形破坏。

A、1. 2B、1.0C、0.8D、0.5正确答案：D13、( ) 保护系统是指将电气设备的金屈外壳作按地的保护系统。

大一电工基础试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与电流的比值称为该导体的（）。

A. 电阻B. 电容C. 电感D. 电导答案：A2. 欧姆定律表明，导体两端的电压与通过它的电流成正比，其比例常数称为（）。

A. 电阻B. 电容C. 电感D. 电导答案：A3. 电路中，当电阻R为定值时，电流I与电压U之间的关系是（）。

A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：A4. 电路中，电阻R为定值时，电压U与电流I的乘积表示的是（）。

A. 电阻B. 电容C. 电感D. 电功率答案：D5. 电路中，电容器的充放电过程遵循的规律是（）。

A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：D6. 电路中，电感器的自感电动势与电流变化率的关系是（）。

A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：A7. 在交流电路中，电感器的感抗与频率的关系是（）。

A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：A8. 在交流电路中，电容器的容抗与频率的关系是（）。

A. 正比关系B. 反比关系C. 相等关系D. 无关关系答案：B9. 电路中，串联电路的总电阻等于各部分电阻的（）。

A. 和B. 积C. 差D. 商答案：A10. 电路中，并联电路的总电阻与各部分电阻的关系是（）。

A. 和B. 积C. 倒数之和D. 商答案：C二、填空题（每题2分，共20分）1. 电路中，电阻R的单位是欧姆，符号为Ω。

2. 电路中，电流I的单位是安培，符号为A。

3. 电路中，电压U的单位是伏特，符号为V。

4. 电路中，电功率P的单位是瓦特，符号为W。

5. 电路中，电能W的单位是焦耳，符号为J。

6. 电路中，电容器的单位是法拉，符号为F。

7. 电路中，电感器的单位是亨利，符号为H。

8. 电路中，频率f的单位是赫兹，符号为Hz。

9. 电路中，感抗XL的单位是欧姆，符号为Ω。

电工基础考试试题及答案一、单项选择题（每题2分，共20分）1. 电路中，电流的方向是规定为从电源的正极出发，经过负载，最终回到电源的负极。

（）A. 正确B. 错误2. 欧姆定律描述了电压、电流和电阻之间的关系，其数学表达式为V=IR，其中V代表电压，I代表电流，R代表电阻。

（）A. 正确B. 错误3. 交流电的频率是指交流电在单位时间内周期性变化的次数，单位是赫兹（Hz）。

（）A. 正确B. 错误4. 电容器的单位是法拉（F），而电感器的单位是亨利（H）。

（）A. 正确B. 错误5. 星形连接的三相电路中，线电压是相电压的根号3倍。

（）A. 正确B. 错误6. 电路中的功率因数是衡量电路中电能利用效率的指标，其值范围在0到1之间。

（）A. 正确B. 错误7. 变压器的工作原理是基于电磁感应现象，通过改变交流电压的大小。

（）A. 正确B. 错误8. 直流电动机的工作原理是基于电磁力对导体的作用，使导体在磁场中旋转。

（）A. 正确B. 错误9. 电路中的短路是指电路中任意两点之间电阻为零的连接。

（）A. 正确B. 错误10. 电路中的谐振现象是指电路的阻抗达到最大值时，电路中的电流达到最小值。

（）A. 正确B. 错误二、填空题（每题2分，共20分）1. 电路中的基尔霍夫电流定律表明，进入一个节点的电流之和等于离开该节点的电流之和。

2. 电路中的基尔霍夫电压定律表明，沿着一个闭合回路的电压降之和等于该回路的电压升之和。

3. 电路中的功率P可以表示为P=UI，其中U代表电压，I代表电流。

4. 电路中的电能W可以通过公式W=Pt计算，其中P代表功率，t代表时间。

5. 电路中的电感L可以通过公式L=NΦ/I计算，其中N代表线圈的匝数，Φ代表磁通量，I代表电流。

6. 电路中的电容C可以通过公式C=Q/U计算，其中Q代表电荷量，U代表电压。

7. 电路中的谐波是指频率为基波频率整数倍的正弦波。

8. 电路中的三相电路包括星形连接和三角形连接两种方式。

《电工基础》综合测试卷（含参考答案）一、填空题(每空1分,共20分)1.电路由电源、负载和中间环节(包括连接导线和开关)三部分组成。

2.电路有通路、短路和短路三种状态，其中短路时,电路中会有大电流,从而损坏电源和导线,应尽量避免。

3.电流I=0.1A= 100 mA= 100000 uA。

4.基尔霍夫电流定律是指流入节点的电流之和等于从节点流出的电流之和。

5.由电磁感应现象所产生的电动势叫做感应电动势，由感应电动势所产生的电流叫做感应电流。

6.楞次定律是指由线圈中的感应电流所产生的磁通，其方向总是力图阻碍原有磁力线的变化。

7.千瓦时是电能（电工）的单位，1千瓦时供40W灯泡点燃25 小时。

8.已知两电容器C1=C2=40μF，则串联的总电容为20μF，并联总电容为80uF。

9.电感线圈在电路中有“通直流、阻交流”或“通低频、阻高频”的特性。

10.正弦交流电的三要素是角频率、幅值、初相位。

二、单项选择题(每小题2分,共26分)1.电荷的基本单位是( )。

A.安秒B.安培C.库仑D.千克2.电流是由电子的定向移动形成的习惯上把( )定向移动的方向作为电流的方向。

A.左手定则B.右手定则C.负电荷D.正电荷3.阻值不随外加电压或电流的大小而改变的电阻叫( )。

A.固定电阻B.可变电阻C.线性电阻D.非线性电阻4.我国工频交流电的频率为( )。

A. 40HZB. 50HzC. 60HZD. 70HZ5．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（）倍。

A. 3B. 1/3C. 9D. 1/96、如图所示，电路中电流I A 与I B 之比为（ ）。

A 、B A R R B 、B A A R R R +C 、AB R R D 、B A B R R R + 7．额定电压为220V 的灯泡接在110V 电源上,灯泡的功率是原来的（ ）。

A. 2B. 4C. 1/2D. 1/48、通常电工术语“负载大小”是指（ ）的大小。

电工基础综合测试卷一（含答案）一：.填空题（每题2分，共30分）1、非电场力把单位正电荷从电源的正极移到电源的负极所做的功称为电源的（）。

2、沿电压的真实方向电位逐点（）。

3、功率（）应用叠加原理叠加。

4、电器设备工作在（）最经济、安全可靠，并能保证电器设备的使用寿命。

5、恒压源与恒流源之间（）等效变换关系。

6、受控电流源与受控电压源之间的等效变换，一定要注意保留（）所在的支路。

7、电阻上的电流与它两端的电压之比不是常数，这种电阻称为（）。

8、已知R1>R2，在它们的串联电路中R1比R2取得的功率（），在它们的并联电路中R1比R2取得的功率（）。

9、已知一个IS =2A,R=2Ω的电流源，等效成一个电压源，则E=（），R‘=（）。

10、任何一个无源线性二端网络都可以等效为一个（）。

11、求如图所示电路中的未知电流I=（）。

12、电感在交流电路中有（）和（）的作用，它是一种（）元件。

13、已知u=220sin(628t+π/3)V, i=10sin(628t-π/3)A,交流电的f=( )HZ, T=( )S,电压初相位ψu=（）rad，电流的初相位ψi =( )rad电压与电流的相位差ψui=（）rad。

a) 电压源与电流源不能等效变换。

b) 电压源与电流源变换前后对内电路不等效。

c) 电压源与电流源变换前后对外电路不等效。

d) 以上三种说法都不正确。

14 已知I=10sin(314t-π/3)A,求该交流电的有效值I=（），最大值I m =（），当t=0时,i=( ).15 已知一个元件的电流与电压的真实方向相反，则该元件在电路中（）功率。

二、判断（10分）1 电路各量的实际方向就是电路图中我们所标出的方向。

（）2 电路中任意两点之间的电压值是绝对的，任何一点电位的电位值是相对的。

（）3 任何负载只要工作在额定电压下，其功率也一定是额定值，其电流也一定是额定电流。

（）4 一个电路的等效电路与该电路处处相等。

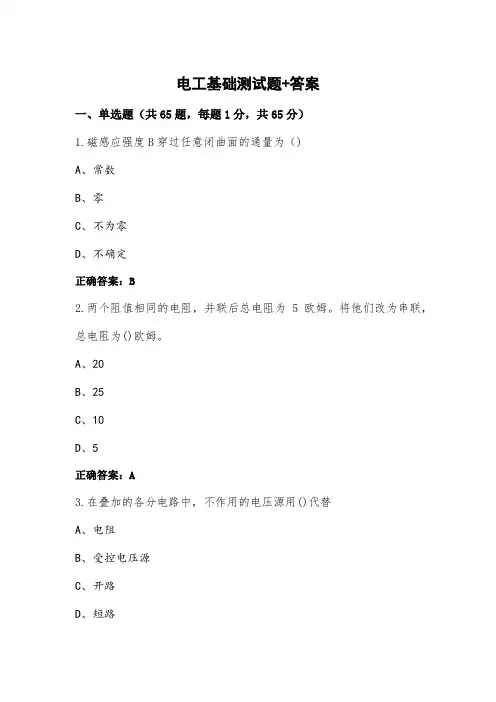

电工基础测试题+答案一、单选题（共65题，每题1分，共65分）1.磁感应强度B穿过任意闭曲面的通量为（)A、常数B、零C、不为零D、不确定正确答案：B2.两个阻值相同的电阻，并联后总电阻为5欧姆。

将他们改为串联，总电阻为()欧姆。

A、20B、25C、10D、5正确答案：A3.在叠加的各分电路中，不作用的电压源用()代替A、电阻B、受控电压源C、开路D、短路正确答案：D4.每只日光灯的功率因数为0.5，当N只日光灯相并联时，总的功率因数（)A、等于0.5B、大于0.5C、小于0.5正确答案：A5.绕线式三相感应电动机，转子串电阻起动时（)A、起动转矩增大，起动电流不变B、起动转矩减小，起动电流增大C、起动转矩增大，起动电流增大D、起动转矩增大，起动电流减小正确答案：D6.动态元件的初始储能在电路中产生的零输入响应中（ )A、稳态分量B、仅有稳态分量C、既有稳态分量，又有暂态分量D、仅有暂态分量正确答案：D7.如果三相异步电动机电源电压下降10%,此时负载转矩不变，则转子电流I2()A、减小B、不变C、增加正确答案：C8.适当增加三相绕线式感应电动机转子电阻R,时，电动机的（ )A、I,减少，T增加，T不变，s增加B、I减少，T增加，T增大，S增加C、I,增加，T增加，T不变，s增加D、I增加，T减少，T不变，增加正确答案：A9.叠加定理只适用于A、交流电路B、直流电路C、线性电路正确答案：C10.已知某元件在关联参考方向下，吸收的功率为10KW,如果该元件的端电压为1KV,则流过该元件的电流为()A、-10AB、10AC、-10MaD、10a正确答案：B11.一台Y/y,-12和一台Y/y,-8的三相变压器，变比相等，能否经过改接后作并联运行（)A、能B、不改接也能C、不能D、不一定正确答案：A12.一个12V、6W的灯泡，接在6V电路中，通过灯泡的实际电流是()A、2AB、1AC、0.5AD、0.25A正确答案：D13.矢量A-z(e,+e,+e)在点M(1,1,1)处的旅度为()A、Jzeg+xze,+xyeB、ex+ey+ezC、ex-ex-eD、0正确答案：D14.314uF电容元件用在100Hz的正弦交流电路中，所呈现的容抗值为()A、5.1ΩB、0.197ΩC、31.8Ω正确答案：A15.若描述电路特征的所以方程都是线性代数方程或线性微积分方程，则这类电路是()电路A、线性B、积分C、微分D、非线性正确答案：A16.三相发电机绕组接成三相四线制，测得三个相电压u=U=U=220V,三个线电压U=380V,U=Ua=220V,这说明（)。

电工基础综合考试题及答案第一部分：基础理论知识1. 请简述电流和电压的概念，并说明它们之间的关系。

答：电流是指单位时间内电荷通过导体的数量，用符号I表示，单位为安培（A）。

而电压则是指单位电荷所具有的能量，用符号U表示，单位为伏特（V）。

电流和电压之间的关系是通过欧姆定律来描述的，即U = R * I，其中R为电阻，单位为欧姆（Ω）。

根据此公式可以看出，电流和电压成正比关系。

2. 请说明直流电和交流电的区别。

答：直流电是指电流方向始终保持不变的电流，其电压和电流都是恒定的。

而交流电是指电流方向会周期性地改变的电流，电压和电流都是随时间而变化的。

在直流电路中，电流从正极流向负极；而在交流电路中，电流会反复地在正负极之间来回流动。

3. 请分别解释串联电路和并联电路。

答：串联电路是指将多个电器或元器件依次连接在一条电路中的方式。

在串联电路中，电流只能通过电路中的每个电器或元器件依次流动，而电压则会分别在电器或元器件间产生电压降。

换句话说，串联电路中的元器件共享同一个电流，但电压分布会根据元件的特性而有所不同。

并联电路是指将多个电器或元器件同时连接在电路中的方式。

在并联电路中，每个电器或元器件上都会有相同的电压，但电流则会分别通过电器或元器件。

换句话说，并联电路中的元器件共享相同的电压，但电流分配会根据元件的特性而有所不同。

4. 请列举常用的电器安全标志，并说明其含义。

答：常用的电器安全标志有：- 高压危险标志：一般为黄底黑字的三角形标志，表示该区域存在高压危险，不可接近或触碰。

- 绝缘标志：一般为白底蓝字的圆形标志，表示设备具有绝缘保护，避免触电风险。

- 地线标志：一般为绿底黄字的标志，表示设备的外壳与地之间具有自动连接。

- 开关标志：一般为红色的“ON”和“OFF”标志，用于指示设备的开关状态。

- 高温标志：一般为红底黑字的标志，表示该设备表面存在高温，提醒人们不要触碰。

第二部分：电工实际操作知识1. 描述一下如何进行插座的安装和连接。

电工基础试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.与额定运行时相比，笼型转子的异步电动机在起动时转子电阻变大，转子漏抗变大A、正确B、错误正确答案：B2.串励直流电动机的主要特点是转速一转矩特性A、正确B、错误正确答案：A3.静电场是一种有（散度）源和无（旋度）源的场A、正确B、错误正确答案：A4.同侧相并的两个互感线圈，其等效电感量比它们异侧相并时的大。

（)A、正确B、错误正确答案：A5.对称三相交流电任一时刻，瞬时值之和恒等于零，有效值之和恒等于零。

()A、正确B、错误正确答案：B6.电路中任意两个结点之间连接的电路统称为支路A、正确B、错误正确答案：A7.RLC多参数串联电路由感性变为容性的过程中，必然经过谐振点A、正确B、错误正确答案：A8.三相四线制电路无论对称与不对称,都可以用二瓦计法测量三相功率A、正确B、错误正确答案：B9.串谐电路的特性阻抗ß在数值上等于谐振时的感抗与线圈铜耗电阻的比值A、正确B、错误正确答案：A10.同步发电机的稳态短路电流很大A、正确B、错误正确答案：B11.弥尔曼定理可适用于任意结点电路的求解。

A、正确B、错误正确答案：B12.RL一阶电路的零状态响应，u按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：B13.并联电路的总电流超前路端电压时，电路应呈感性。

A、正确B、错误正确答案：B14.RC一阶电路的零状态响应，uc按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：A15.应用基尔霍夫定律列写方程式时，可以不参照参考方向A、正确B、错误正确答案：B16.铁磁材料的磁导率小于非铁磁材料的磁导率A、正确正确答案：B17.在电机和变压器铁心材料周围的气隙中存在少量磁场A、正确B、错误正确答案：A18.方波和等腰三角波相比，含有的高次谐波更加丰富。

A、正确B、错误正确答案：A19.RC一阶电路的零输入响应，uc按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：B20.非线性电阻元件其电压、电流关系一定是非线性的。

电工基础考试试题及参考答案（一）一、填空题（每空1分，共40分）1．电路中对外提供电能的设备称为_______________，而消耗电能的设备或器件称为_______________。

2．图1所示电路中，U =10V ，电流的实际方向应由____________端流至__________端。

3．已知某直流电源内阻R 0=2Ω，测得其端电压为230V ，接入负载后，测得输出电流I =5A ，则其电动势E =_____V ，负载消耗的功率P =_____W 。

4．已知某电路中A 点电位V A =–10V ，AB 间电位差U AB =50V ，则B 点电位V B =_____V 。

5．有一内阻为3k Ω，最大量程为3V 的电压表，若将它的量程扩大为15V ，则应_____联_____Ω的电阻。

6．图2所示电路中，电路总电阻R ab =_____Ω。

7．有220V 、60W 和220V 、40W 的灯泡各一只，若并联接入220V 的电源，则_____W 灯泡较亮；若串联接入220V 电源，则_____W 灯泡较亮。

8．把容量0.25μF 、耐压300V 和容量0.5μF 、耐压250V 的两电容并联后，最大耐压值是_____V 、总电容量是_____μF 。

9．电容器充电完毕，在直流电路中的作用相当于_______________。

10．对平板电容，其极板间距离越小，电容量越_______________，所能存储的能量越_______________。

11．硅钢片属于_______________铁磁材料，而计算机存储器的磁芯属于______________铁磁材料。

12．若通过两平行导体的电流同向，产生的相互作用力是_______________力；若电流反向，则产生的相互作用力是_______________力。

13．当导体在磁场中作切割磁力线运动，或线圈中_______________发生变化时，导体或线圈可产生_______________。

《电工基础》测试卷(一)卷I一、单项选择题：本大题共50个小题，每小题2分，共100分1.电流的方向是指A．电荷定向移动的方向B．电荷自由移动的方向C．自由电子定向移动的方向D．正电荷定向移动的方向2.如果将电路中电位为1V的点作为新的参考点，则电路其余各点的电位将A．有升有降B．升高C．降低D．部分点电位改变3.把其他形式的能量转化为电能的装置是A．电铃B．发动机C．发电机D．电炉4.若电路中的电压为正值，则表示电压的实际方向与参考方向A．相同B．相反C．可能有关D．无关5.如图1所示电路中I等于A．4A B．1AC．-1A D．-4A6.电路中任意两点之间电位的差值称为A．电动势B．电压C．电位D．电能7.某导体两端的电压为10V，通过的电流为0.5A，当电压变为20V，导体的电阻为A．10ΩB．20ΩC．30ΩD．40Ω8.如图2所示，三只白炽灯A、B、C完全相同，当开关S闭合时，电灯A、B的亮度变化是A．A变亮，B变暗B．A变暗，B变亮C．A、B都变暗D．A、B都变亮9.由欧姆定律变换公式R=I U可知，一段导体的电阻与其两端所加的A．电压成正比B．电流成反比C．电流和电压无关D．以上说法都不对10.R1和R2为两个串联电阻，已知R1=2R2，若R2消耗的功率为1W，则R1消耗的功率为A．0.5W B．1WC．2W D．4W11.如图3所示，R1=R2=R3=R4=20Ω，则AB间的等效电阻是A．5ΩB．10ΩC．20ΩD．40Ω12.一个有源二端网络，测得其开路电压是20V，短路电流为10A，则该有源二端网络可以等效为电动势和内阻分别是的电源。

A．20V，2ΩB．20V，10ΩC．10V，2ΩD．10V，30Ω13.如图4所示，当变阻器的滑动触点向右滑动时，各表的读数的变化情况是A．A读数增大，V读数增大 B．A读数减小，V读数增大C．A读数增大，V读数减小D．A读数减小，V读数减小14.标明“100Ω、16W”和“100Ω、25W”的两个电阻串联时，允许加的最大电压是A．90 V B．50VC．80V D．200V15.两个完全相同的表头，分别改装成一个电流表和一个电压表，一个同学误将这两个改装完的电表串联起来使用，则这两个改装表的指针可能出现的情况是A．都不偏转B．偏转角相同C．改装成电流表的有偏转，改装成电压表的没有偏转D．改装成电压表的有偏转，改装成电流表的没有偏转16.如图5所示，当R值增大时A．I1减小，I3增大B．I1不变，I3减小C．I1不变，I3增大D．I1减小，I3减小17.任何无源二端网络都可以等效为一个A．理想电压源与一个电阻的串联组合 B．一个理想电流源与一个电阻的并联组合C．一个理想电压源D．一个电阻18.如图6所示，电源电动势E值为A．3V B．2VC．1V D．-3V19.如图7所示，流过理想二极管的电流是A．0 B．3mAC．2.65mA D．2mA20.关于指针式万用表正确的说法是A．红表笔接内部电源正极，黑表笔接内部电源负极B．红表笔接内部电源负极，黑表笔接内部电源正极C．红表笔接面板插孔负极，黑表笔接面板插孔正极D．红黑表笔可接面板任意插孔21.用试电笔测量单相交流电路，发光的是A．中线B．相线C．阳极D．阴极22.万用表转换开关的作用是A．把各种不同的被测量转换为测量机构所能接受的微小直流电压B．把各种不同的被测量转换为测量机构所能接受的微小直流电流C．用来切换到不同的测量线路，以选择不同的测量项目和量程D．用来切换到不同的测量机构23.如图8所示，M是表，B点接M的接线柱，N是表，D点接N的接线柱。

电工基础试题带答案一、选择题1.电流的单位是： A. 伏特 B. 瓦特 C. 安培 D. 欧姆答案：C. 安培2.电压的单位是： A. 安培 B. 瓦特 C. 伏特 D. 欧姆答案：C. 伏特3.电阻的单位是： A. 瓦特 B. 伏特 C. 安培 D. 欧姆答案：D. 欧姆二、填空题1.串联电路中，总电阻等于各分支电阻之和，用公式表示为：R总=R1+R2+R3+...2.并联电路中，总电阻可以用以下公式计算：$\\frac{1}{R_{总}} =\\frac{1}{R_1} + \\frac{1}{R_2} + \\frac{1}{R_3} + ...$三、简答题1.请简要描述直流电路和交流电路的区别。

答：直流电路中电荷的流动方向始终保持不变，电压和电流的极性也不会改变；而交流电路中电荷的流动方向会以一定频率周期性地改变，导致电压和电流的极性也会随之变化。

2.请解释电阻、电压和电流之间的关系。

答：电阻是电流在电路中的阻碍，单位为欧姆，通过欧姆定律可以得知电阻和电压、电流之间的关系：V=IR，其中V代表电压（伏特），I代表电流（安培），R代表电阻（欧姆）。

根据这条公式可以看出，电压和电流成正比，电阻和电流成反比。

四、应用题1.有一个电路中的两个电阻分别为R1=10Ω和R2=20Ω，当电路中的电压为V=50V时，求电路中的总电阻和总电流。

解：串联电路中总电阻为R总=R1+R2=10Ω+20Ω=30Ω；根据欧姆定律V=IR，得到 $I = \\frac{V}{R} = \\frac{50V}{30Ω} ≈ 1.67A$。

因此，电路中的总电阻为30Ω，总电流为1.67A。

五、实践题1.请搭建一个简单的串联电路，包括一个电压源和两个电阻，测量电路中的总电流和总电压，并计算总电阻。

答案略利用上面返回的信息，您可以根据具体情况自行设计和搭建实验电路。

以上为电工基础试题及答案，希望对您的学习有所帮助。

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.负载作星形连接时，中线电流等于( )。

A.0B.各相电流的代数和C.各相电流的向量和D.线电流答案:C2. 电能表安装要牢固垂直，使表中心线向各方向的倾斜度( )A.大于10度B.大于1度C.不大于1度答案:C3. 下列现象中.可判定是接触不良的是( )。

A.灯泡忽明忽暗B.日光灯启动困难C.灯泡不亮答案:A4. 控制器是一种用来改变电路状态的( )触头开关电器。

A.单B.双C.三D.多答案:D5. 高压钠灯是一种发光效率高.( )的新型电光源。

A.点亮时间短B.电压范围宽C.透雾能力强D.透雾能力强答案:C6. 容量在100KV以下变压器高压侧的熔体额定电流按变压器额定电流的( )倍选用。

A. 1.5-2B.2-3C. 1D. 4答案:B7. 无功功率的单位是( )。

A.瓦B.乏C.伏安答案:B8. 胸外按压与口对口{鼻}人工呼吸同时进行，其节奏为:单人抢救时，每按压( )次后吹气2次，反复进行A. 5B.10C.15D.20答案:C9. 动力与照明合用的三相四线线路和三相照明线路必须选用( )极保护器。

A.一B.二C.三D.四答案:D10. 断路器的额外电流是指在规则环境温度下,断路器长时刻答应经过的( )。

A.最小作业电流B.短路电流C.最大作业电流答案:C11. 交流接触器的接通能力,是指开关闭合接通电流时不会造成( )的能力。

A.触点熔焊B.电弧出现C.电压下降答案:A12. 直流发电机应用最广泛的是( )。

A.差复励发电机B.他励发电机C.串励发电机D.积复励发电机答案:D13. 谐波电压加于电容器两端时，由于电容对谐波的阻抗很小，很容易发生( )现象。

A.过电流B.过电压C.过饱和答案:A14. ( )可用于操作高压跌落式断器单极隔离开关及装设临时接地线等。
