传感器与检测技术课后答案第一章习题答案1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。
敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。
2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。
（2）开发研制新型传感器及组成新型测试系统① MEMS技术要求研制微型传感器。
如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。
② 研制仿生传感器④ 研制成分分析用传感器⑤ 研制微弱信号检测传感器③ 研制海洋探测用传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。
它们的特点是传感器与微型计算机有机结合，构成智能传感器。
系统功能最大程度地用软件实现。
（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。
（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。
3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。
衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。
1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx的比值； 3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。
![传感器技术课后习题答案[1]1](https://img.taocdn.com/s1/m/a9d5c33eae45b307e87101f69e3143323968f58c.png)

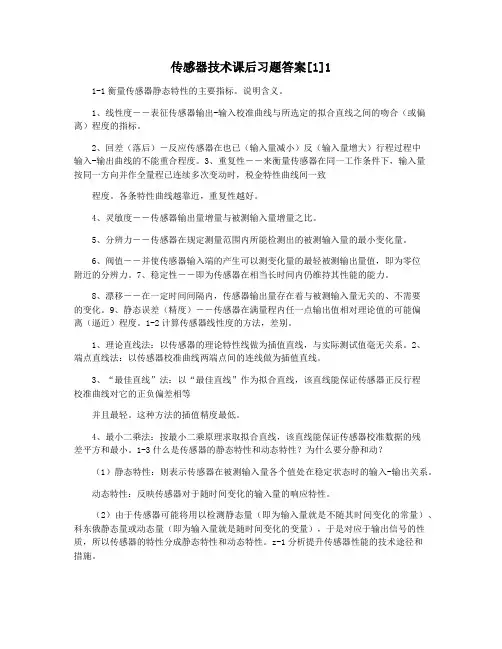

传感器技术课后习题答案[1]11-1衡量传感器静态特性的主要指标。
说明含义。
1、线性度――表征传感器输出-输入校准曲线与所选定的拟合直线之间的吻合（或偏离）程度的指标。
2、回差（落后）―反应传感器在也已（输入量减小）反（输入量增大）行程过程中输入-输出曲线的不能重合程度。
3、重复性――来衡量传感器在同一工作条件下，输入量按同一方向并作全量程已连续多次变动时，税金特性曲线间一致程度。
各条特性曲线越靠近，重复性越好。
4、灵敏度――传感器输出量增量与被测输入量增量之比。
5、分辨力――传感器在规定测量范围内所能检测出的被测输入量的最小变化量。
6、阀值――并使传感器输入端的产生可以测变化量的最轻被测输出量值，即为零位附近的分辨力。
7、稳定性――即为传感器在相当长时间内仍维持其性能的能力。
8、漂移――在一定时间间隔内，传感器输出量存在着与被测输入量无关的、不需要的变化。
9、静态误差（精度）――传感器在满量程内任一点输出值相对理论值的可能偏离（逼近）程度。
1-2计算传感器线性度的方法，差别。
1、理论直线法：以传感器的理论特性线做为插值直线，与实际测试值毫无关系。
2、端点直线法：以传感器校准曲线两端点间的连线做为插值直线。
3、“最佳直线”法：以“最佳直线”作为拟合直线，该直线能保证传感器正反行程校准曲线对它的正负偏差相等并且最轻。
这种方法的插值精度最低。
4、最小二乘法：按最小二乘原理求取拟合直线，该直线能保证传感器校准数据的残差平方和最小。
1-3什么是传感器的静态特性和动态特性？为什么要分静和动？（1）静态特性：则表示传感器在被测输入量各个值处在稳定状态时的输入-输出关系。
动态特性：反映传感器对于随时间变化的输入量的响应特性。
（2）由于传感器可能将用以检测静态量（即为输入量就是不随其时间变化的常量）、科东俄静态量或动态量（即为输入量就是随时间变化的变量），于是对应于输出信号的性质，所以传感器的特性分成静态特性和动态特性。
2-4 2-5 原因：U (® NR 、 △氏斗=亍————+—△R, 1 A/?. 一 △七 A/?.R\ R 2 R$ M 衡量传感器静态特性的主要指标。
说明含义。
1、 线性度一一表征传感器输出■输入校准曲线与所选定的拟合直线之间的吻合(或偏离)程度的指标。
2、 灵敏度一一传感器输出量增量与被测输入量增量之比。
3、 分辨力一一传感器在规定测量范围内所能检测出的被测输入量的最小变化量。
1・2计算传感器线性度的方法，差别。
1、 理论直线法：以传感器的理论特性线作为拟合直线，与实际测试值无关。
2、 端点直线法：以传感器校准曲线两端点间的连线作为拟合直线。
3、 “最佳直线”法：以“最佳直线”作为拟合直线，该直线能保证传感器正反行程校准曲线对它的正负偏差相等 并且最小。
这种方法的拟合精度最高。
4、 最小二乘法：按最小二乘原理求取拟合直线，该直线能保证传感器校准数据的残差平方和最小。
2- 1金属应变计与半导体工作机理的异同？比较应变计各种灵敏系数概念的不同意义。
(1)相同点：它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化所；不同点：金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的 相对变化为主，而机械形变为辅。
(2)对于金属材料，灵敏系数Ko-Km=(l+2u)+C(l-2u)o 前部分为受力后金属几何尺寸变化，一•般U ^0. 3,齿I 匕(1+2 U )=1.6；后部分为电阻率随应变而变的部分。
金属丝材的应变电阻效应以结构尺寸变化为主。
对于半导体材料，灵敏系数K 。
二Ks=(l+2u)+ nE 。
前部分同样为尺寸变化，后部分为半导体材料的压阻效应所致, 而JiE 》(1+2 u),因此Ko=Ks=JiEo 半导体材料的应变电阻效应主要基于压阻效应。
2-3简述电阻应变计产生热输出(温度误差)的原因及其补偿办法。
【最新整理，下载后即可编辑】第1章概述1.什么是传感器？传感器定义为能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。
1.2传感器的共性是什么？传感器的共性就是利用物理规律或物质的物理、化学、生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。
1.3传感器由哪几部分组成的？由敏感元件和转换元件组成基本组成部分，另外还有信号调理电路和辅助电源电路。
1.4传感器如何进行分类？（1）按传感器的输入量分类，分为位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。
（2）按传感器的输出量进行分类，分为模拟式和数字式传感器两类。
（3）按传感器工作原理分类，可以分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。
（4）按传感器的基本效应分类，可分为物理传感器、化学传感器、生物传感器。
（5）按传感器的能量关系进行分类，分为能量变换型和能量控制型传感器。
（6）按传感器所蕴含的技术特征进行分类，可分为普通型和新型传感器。
1.5传感器技术的发展趋势有哪些？（1）开展基础理论研究（2）传感器的集成化（3）传感器的智能化（4）传感器的网络化（5）传感器的微型化1.6改善传感器性能的技术途径有哪些？（1）差动技术（2）平均技术（3）补偿与修正技术(4)屏蔽、隔离与干扰抑制(5)稳定性处理第2章传感器的基本特性2.1什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是指在被测量的各个值处于稳定状态时，输出量和输入量之间的关系。
主要的性能指标主要有线性度、灵敏度、迟滞、重复性、精度、分辨率、零点漂移、温度漂移。
2.2传感器输入-输出特性的线性化有什么意义？如何实现其线性化？答：传感器的线性化有助于简化传感器的理论分析、数据处理、制作标定和测试。
常用的线性化方法是：切线或割线拟合，过零旋转拟合，端点平移来近似，多数情况下用最小二乘法来求出拟合直线。
可编辑修改精选全文完整版思考题与习题参考答案第1章1-1 什么叫传感器？它由哪几部分组成？它们的相互作用及相互关系如何？ 答：传感器是把被测量转换成电化学量的装置，由敏感元件和转换元件组成。
其中，敏感元件是指传感器中能直接感受或响应被测量的部分；转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。
由于传感器输出信号一般都很微弱，需要信号调理与转换电路进行放大、运算调制等，此外信号调理转换电路以及传感器的工作必须有辅助电源，因此信号调理转换电路以及所需的电源都应作为传感器组成的一部分。
1-2 什么是传感器的静态特性？它有哪些性能指标？分别说明这些指标的含义？答：传感器的静态特性是指被测量的值处于稳定状态时的输入与输出的关系。
衡量静态特性的重要指标是线性度、 灵敏度，迟滞和重复性等。
灵敏度是输入量∆y 与引起输入量增量∆y 的相应输入量增量∆x 之比。
传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。
迟滞是指传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象。
重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。
漂移是指在输入量不变的情况下，传感器输出量随时间变化的现象。
精度是用来评价系统的优良程度。
1-3 某线性位移测量仪，当被测位移X 由3.0mm 变到4.0mm 时，位移测量仪的输出电压V 由3.0V 减至2.0V ，求该仪器的灵敏度。
解：该仪器的灵敏度为10.30.40.30.2X V -=--=∆∆=S （V/mm ）1-4 用测量范围为-50～150KPa 的压力传感器测量140KPa 压力时，传感器测得示值为142KPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：绝对误差：X L ∆=-=142-140=2相对误差100%L δ∆=⨯=2100% 1.4285%140⨯= 标称相对误差即%100⨯∆=x ξ=2100% 1.4084%142⨯= 引用误差100%-γ∆=⨯测量范围上限测量范围下限 =22100%1%150(50)200=⨯=--1-5 某传感器给定精度为2%F·S ，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。
《传感器与传感器技术》计算题答案1—5 某传感器给定精度为2%F·S，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。
当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。
由你的计算结果能得出什么结论?解：满量程（F ▪S ）为50﹣10=40(mV) 可能出现的最大误差为：∆m ＝40⨯2%=(mV) 当使用在1/2和1/8满量程时，其测量相对误差分别为：%4%10021408.01=⨯⨯=γ %16%10081408.02=⨯⨯=γ1—6 有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数τ和静态灵敏度K 。
（1）T y dt dy5105.1330-⨯=+ 式中, y ——输出电压，V ；T ——输入温度，℃。
（2）x y dt dy6.92.44.1=+式中，y ——输出电压，μV ；x ——输入压力，Pa 。
解：根据题给传感器微分方程，得 （1） τ=30/3=10(s)，K=⨯10-5/3=⨯10-5(V/℃)；(2) τ==1/3(s)， K==(μV/Pa)。
1—7 已知一热电偶的时间常数τ=10s ，如果用它来测量一台炉子的温度，炉内温度在540℃至500℃之间接近正弦曲线波动，周期为80s ，静态灵敏度K=1。
试求该热电偶输出的最大值和最小值。
以及输入与输出之间的相位差和滞后时间。
解：依题意，炉内温度变化规律可表示为x (t) =520+20sin(ωt)℃由周期T=80s ，则温度变化频率f =1/T ，其相应的圆频率 ω=2πf =2π/80=π/40；温度传感器（热电偶）对炉内温度的响应y(t)为y(t)=520+Bsin(ωt+ϕ)℃热电偶为一阶传感器，其响应的幅频特性为()()786010********22.B A =⎪⎪⎭⎫ ⎝⎛⨯π+=ωτ+==ω因此，热电偶输出信号波动幅值为B=20⨯A(ω)=⨯=15.7℃由此可得输出温度的最大值和最小值分别为y(t)|m ax =520+B=520+=535.7℃y(t)|m in =520﹣B==504.3℃输出信号的相位差ϕ为ϕ(ω)= -arctan(ωτ)= -arctan(2π/80⨯10)= -︒相应的时间滞后为∆t =()s 4.82.3836080=⨯1—8 一压电式加速度传感器的动态特性可以用如下的微分方程来描述，即x y dt dy dt y d 1010322100.111025.2100.3⨯=⨯+⨯+式中，y ——输出电荷量，pC ；x ——输入加速度，m/s 2。
1-2 自动检测系统通常由几个部分组成？其中对传感器的一般要求是什么？首先由各种传感器将非电被测物理或化学成分参量转化成电参量信号，然后经信号调理，数据采集，信号处理后，进行显示，输出，加上系统所需的交，直流稳压电源和必要的输入设备，便构成了一个完整的自动检测系统。
对传感器通常有如下要求：1，准确性2，稳定性3，灵敏度4其他：如耐腐蚀性，功耗，输出信号形式，体积，售价等。
1-3 试述信号调理和信号处理的主要功能和区别，并说明信号调理单元和信号处理单元通常由哪些部分组成。
信号调理在检测系统中的作用是对传感器输出的微弱信号进行检波，转换，滤波，放大等，以便检测系统后续处理或显示。
信号处理模块是自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和大脑相类似。
信号调理电路通常包括滤波、放大、线性化等环节。
信号处理模块通常以各种型号的嵌入式微控制器、专用高速处理器（DSP）和大规模可编程集成电路，或直接采用工业控制计算机来构建。
2-1 随机误差，系统误差，粗大误差产生的原因是什么？对测量结果的影响有什么不同？从提高测量准确度看，应如何处理这些误差？随机误差主要是由于检测仪器或测量过程中某些未知或无法控制的随机因素综合作用的结果。
系统误差产生的原因大体上有：测量所用的仪器本身性能不完善或安装，布置，调整不当；在测量过程中温度，湿度，气压，电磁干扰等环境条件发生变化；测量方法不完善，或者测量所依据的理论本身不完善；操作人员视读方式不当等。
粗大误差一般由外界重大干扰或仪器故障或不正确的操作等引起的。
减小和消除系统误差的方法——1，针对产生系统误差的主要原因采取相应措施2，采用修正方法减小恒差系统误差3，采用交叉读书法减小线性系统误差4，采用半周期法减小周期性系统误差随机误差的处理——可以用数理统计的方法，对其分布范围做出估计，得到随机影响的不确定度。
粗大误差的处理——拉伊达准则和格拉布斯准则2-2 工业仪表常用的精度等级是如何定义的？精度等级与测量误差是什么关系？人为规定：取最大引用误差百分数的分子作为检测仪器（系统）精度等级的标志，即用最大引用误差去掉正负号的数字来表示精度等级。
传感器与检测技术（第二版）参考答案第1章 检测技术基本知识1.1单项选择:1.B2.D3. A4.B1.2见P1；1.3见P1-P3；1.4见P3-P4；1.5 见P5；1.6 （1）1℃（2）5﹪，1﹪ ；1.7 0.5级、0.2级、0.2级；1.8 选1.0级的表好。
0.5级表相对误差为25/70=3.57﹪, 1.0级表相对误差为1/70=1.43﹪；1.9见P10-P11；1.10见P11- P12；1.11 见P13-P14第2章 电阻式传感器及应用2.1 填空1.气体接触，电阻值变化；2.烧结型、厚膜型；3.加热器，加速气体氧化还原反应；4.吸湿性盐类潮解，发生变化2.2 单项选择1.B 2. C 3 B 4.B 5.B 6. A2.3 P17；2.4 P17；2.5P24；2.6 P24；2.7 P24-P25；2.8 P25；2.9 P26；2.10 P30-312.11 应变片阻值较小；2.12P28，注意应变片应变极性，保证其工作在差动方式；2.16 Uo=4m V ；2.17 P34；2.18 P34；2.19 (1) 桥式测温电路，结构简单。
（2）指示仪表 内阻大些好。
（3）RB:电桥平衡调零电阻。
2.20 2.21 线性范围内，希望传感器的灵敏度越高越好；传感器的延迟时间越短越好；传感器的线性范围越宽，则其量程越大，并且能保证一定的测量精度。
2.23 P44；2.33 P45第3章 电容式传感器及应用3.1 P53-P56；3.2 变面积传感器输出特性是线性的。
3.3 P58-P59；3.4 P59-P613.5 当环境相对湿度变化时，亲水性高分子介质介电常数发生改变，引起电容器电容值的变化。
属于变介电常数式。
3.6 参考变面积差动电容传感器工作原理。
参考电容式接近开关原理。
3.8 （1）变介电常数式；（2）参P62 电容油料表原理第4章 电感式传感器及应用4.1 单项选择1.B；2.A4.2 P65；4.3 P68；4.4 螺线管式电感传感器比变隙式电感传感器的自由行程大。

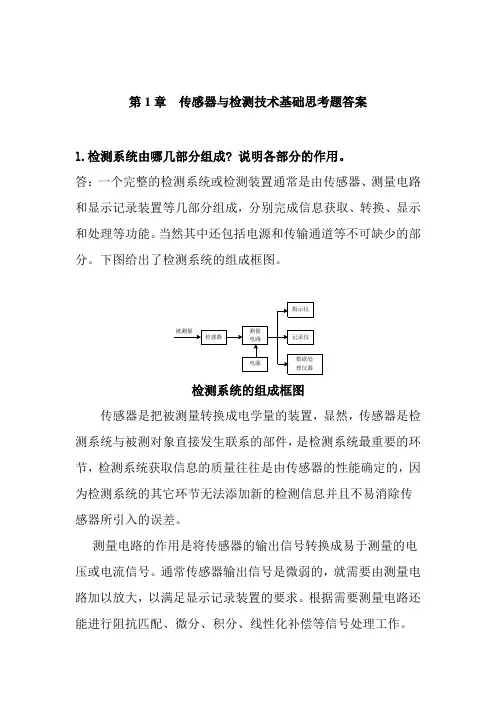

第1章传感器与检测技术基础思考题答案l.检测系统由哪几部分组成? 说明各部分的作用。
答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。
当然其中还包括电源和传输通道等不可缺少的部分。
下图给出了检测系统的组成框图。
检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。
测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。
通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。
根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。
显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。
2．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。
敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。
3．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。
（2）开发研制新型传感器及组成新型测试系统①MEMS技术要求研制微型传感器。
如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。
②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。
《传感器与测试技术》计算题 解题指导（仅供参考）第1章 传感器的一般特性1—5 某传感器给定精度为2%F·S ，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。
当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。
由你的计算结果能得出什么结论?解：满量程（F▪S ）为50﹣10=40(mV)可能出现的最大误差为：∆m ＝40⨯2%=0.8(mV) 当使用在1/2和1/8满量程时，其测量相对误差分别为：%4%10021408.01=⨯⨯=γ %16%10081408.02=⨯⨯=γ1—6 有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数τ和静态灵敏度K 。
（1）T y dt dy5105.1330-⨯=+ 式中, y ——输出电压，V ；T ——输入温度，℃。
（2）x y dt dy6.92.44.1=+式中，y ——输出电压，μV ；x ——输入压力，Pa 。
解：根据题给传感器微分方程，得 (1) τ=30/3=10(s)，K=1.5⨯10-5/3=0.5⨯10-5(V/℃)；(2) τ=1.4/4.2=1/3(s)，K=9.6/4.2=2.29(μV/Pa)。
1—7 已知一热电偶的时间常数τ=10s ，如果用它来测量一台炉子的温度，炉内温度在540℃至500℃之间接近正弦曲线波动，周期为80s ，静态灵敏度K=1。
试求该热电偶输出的最大值和最小值。
以及输入与输出之间的相位差和滞后时间。
解：依题意，炉内温度变化规律可表示为x (t) =520+20sin(ωt)℃由周期T=80s ，则温度变化频率f =1/T ，其相应的圆频率 ω=2πf =2π/80=π/40； 温度传感器（热电偶）对炉内温度的响应y(t)为y(t)=520+Bsin(ωt+ϕ)℃热电偶为一阶传感器，其响应的幅频特性为()()786010********22.B A =⎪⎪⎭⎫ ⎝⎛⨯π+=ωτ+==ω因此，热电偶输出信号波动幅值为B=20⨯A(ω)=20⨯0.786=15.7℃由此可得输出温度的最大值和最小值分别为y(t)|m ax =520+B=520+15.7=535.7℃y(t)|m in =520﹣B=520-15.7=504.3℃输出信号的相位差ϕ为ϕ(ω)= -arctan(ωτ)= -arctan(2π/80⨯10)= -38.2︒相应的时间滞后为∆t =()s 4.82.3836080=⨯1—8 一压电式加速度传感器的动态特性可以用如下的微分方程来描述，即x y dt dy dt y d 1010322100.111025.2100.3⨯=⨯+⨯+式中，y ——输出电荷量，pC ；x ——输入加速度，m/s 2。
《传感器与传感器技术》计算题答案差；写出端点连线法和最小二乘法拟合直线方程。
解校验数据处理（求校验平均值）：（1）端点连线法 设直线方程为y=a 0+kx ，取端点（x 1，y 1）=（0，-2.70）和(x 6，y 6)=（0.10，14.45）。
则a 0由x=0时的y 0值确定，即a 0=y 0-kx=y 1=-2.70 (mV)k 由直线的斜率确定，即（mV/MPa ）拟合直线方程为y =-2.70+171.5x♦求非线性误差：所以，压力传感器的非线性误差为 ♦求重复性误差：5.171010.0)70.2(45.141616=---=--=x x y y k最大不重复误差为0.08 mV，则重复性误差为♦求迟滞误差：最大迟滞为0.10mV，所以迟滞误差为（2）最小二乘法设直线方程为y=a0+kx数据处理如下表所示。
根据以上处理数据，可得直线方程系数分别为：所以，最小二乘法线性回归方程为y=-2.77+171.5x求非线性误差：所以，压力传感器的非线性误差为可见，最小二乘法拟合直线比端点法拟合直线的非线性误差小，所以最小二乘法拟合更合理。
重复性误差δR和迟滞误差δH是一致的。
1—12 用一只时间常数τ=0.318s 的一阶传感器去测量周期分别为1s 、2s 和3s 的正弦信号，问幅值相对误差为多少?解：由一阶传感器的动态误差公式 τ=0.318s1—13 已知某二阶传感器系统的固有频率f 0=10kHz ，阻尼比ζ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。
解：由f 0=10kHz ，根据二阶传感器误差公式，有 将ζ=0.1代入，整理得1—14 设有两只力传感器均可作为二阶系统来处理，其固有振荡频率分别为800Hz 和1.2kHz ，阻尼比均为0.4。
今欲测量频率为400Hz 正弦变化的外力，应选用哪一只?并计算将产生多少幅度相对误差和相位差。
解：由题意知 则其动态误差=7.76%相位差= -0.29(rad)= -16.6°()4.0=ξ()[]()1314.04311122222-⨯⨯+-=γ()()123/11314.02tan -⨯⨯-=-ϕΔl/l =εx =0.0015=0.15%2—7 某120Ω电阻应变片的额定功耗为40mW ，如接人等臂直流电桥中，试确定所用的激励电压。
解：由电阻应变片R=120，额定功率P=40mW ，则其额定端电压为U=当其接入等臂电桥中时，电桥的激励电压为ΩV PR 19.210401203=⨯⨯=-供桥电压6V ，求其电压灵敏度(K u =U o /F)。
当称重0.5kg 时，电桥的输出电压U o 为多大?(a) (b)习题图2-12 悬臂粱式力传感器解：等强度梁受力F 时的应变为当上下各贴两片应变片，并接入四臂差动电桥中时，其输出电压： 则其电压灵敏度为=3.463×10-3 (V/N)=3.463(mV/N) 当称重 F=0.5kg=0.5×9.8N=4.9N 时，输出电压为U 0 =K u F=3.463×4.9=16.97(mV)2—13 现有基长为10mm 与20mm 的两种丝式应变片，欲测钢构件频率为10kHz 的动态应力，若要求应变波幅测量的相对误差小于0.5％，试问应选用哪一种?为什么?解： λ=v/f =5000/（10⨯103）=0.5(m) l 0=10mm 时 l 0=20mm 时由此可见，应选用基长0=10mm 的应变片.2—14 有四个性能完全相同的应变片(K=2.0)，将其贴在习题图2—14所示的压力传感器圆板形感压膜片上。
已知膜片的半径R=20mm ，厚度h=0.3mm ，材料的泊松比µ=0.285，弹性模量E=2.0×1011N/m 2。
现将四个应变片组成全桥测量电路，供桥电压U i =6V 。
求：(1)确定应变片在感压膜片上的位置，并画出位置示意图；(2)画出相应的全桥测量电路图； (3)当被测压力为0.1MPa 时，求各应变片的应变值及测量桥路输出电压U 0；(4)该压力传感器是否具有温度补偿作用?为什么?(5)桥路输出电压与被测压力之间是否存在线性关系?习题图2-14 膜片式压力传感器解：（1）四个应变片中，R 2、R 3粘贴在圆形感压膜片的中心且沿切向；R 1、R 4粘贴在圆形感压膜片之外沿径向，并使其粘贴处的应变εr 与中心切向应变εtmax 相等。
如下图(a)所示。
（2）测量电桥电路如上图(b)所示。
(a) (b)3/R题解2-14图(a)应变片粘贴示意图；(b)测量电桥电路（3）根据（1）的粘贴方式，知ε1 =ε4 = -εtmax = -0.7656×10-3则测量桥路的输出电压为（4）具有温度补偿作用；（5）输出电压与被测力之间存在线性关系，因此，由（3）知 2—17 线绕电位器式传感器线圈电阻为10KΩ，电刷最大行程4mm ，若允许最大消耗功率为40mW ，传感器所用激励电压为允许的最大激励电压。
试求当输入位移量为1.2mm 时，输出电压是多少?解：最大激励电压当线位移x =1.2mm 时，其输出电压2—18 一测量线位移的电位器式传感器，测量范围为0~10mm ，分辨力为0.05mm ，灵敏度为2.7V/mm ，电位器绕线骨架外径d=5mm ，电阻丝材料为铂铱合金，其电阻率为ρ=3.25×10-4Ω·mm。
当负载电阻R L =10kΩ时，求传感器的最大负载误差。
解：由题知，电位器的导线匝数为N=10/0.05=200则导线长度为l =N πd=200πd ， (d 为骨架外径)电阻丝直径与其分辨力相当，即d 丝=0.05mm故电阻丝的电阻值δLm ≈15m%=15×0.052%=0.78%第3章 电感式传感器3—15 某差动螺管式电感传感器(参见习题图3-15)的结构参数为单个线圈匝数W=800匝，l =10mm ，l c =6mm ，r=5mm ，r c =1mm ，设实际应用中铁芯的相对磁导率µr =3000，试求：(1)在平衡状态下单个线圈的电感量L 0=?及其电感灵敏度足K L =?(2)若将其接人变压器电桥，电源频率为1000Hz ，电压E =1.8V ，设电感线圈有效电阻可忽略，求该传感器灵敏度K 。
(3)若要控制理论线性度在1％以内，最大量程为多少? 解：（1）根椐螺管式电感传感器电感量计算24丝d l S l R πρρ==中的平行平板组成。
板A、C和D是固定极板；板B是活动极板，其厚度为t，它与固定极板的间距为d。
B、C和D极板的长度均为a，A 板的长度为2a，各板宽度为b。
忽略板C和D的间隙及各板的边缘效应，试推导活动极板刀从中间位置移动x=±a/2时电容C AC和C AD的表达式(x=0时为对称位置)。
习题图4-7解：参见习题图4-7知C AC是C AB与C BC串联，C AD是C AB与C BD串联。
当动极板向左位移a/2时，完全与C极板相对（见题解4-7图），此时C AB=C BC=ε0ab/d则C AC=C AB/2=C BC/2=ε0ab/2d；C AD=ε0ab/(2d+t)。
题解4-7图同理，当动极板向右移a/2时，与上相仿（见题解4-7图），有C AC=ε0ab/(2d+t)；C AD=ε0ab/2d4—8 已知平板电容传感器极板间介质为空气，极板面积S=a×a=(2⨯2)cm2，间隙d0=0.1mm。
求：传感器的初始电容值；若由于装配关系，使传感器极板一侧间隙d0，而另一侧间隙为d0+b(b=0.01mm)，此时传感器的电容值。
解：初始电容当装配不平衡时（见题解4-8图(a)），可取其平均间隙计算（见题解4-8图(b)）=0.1+0.01/2=0.105(mm)则其电容为=33.7×10-12(F)=33.7pF(a) (b) (c)题解4-8图或利用积分法计算传感器的电容，（见题解4-8图(c)），在位置x处，取宽度为dx、长度为a的两个狭窄长条之间的微电容为所以，总电容为两种计算方法结果接近，但积分法更为严密。
4-14 习题图4-14(a)所示差动式同心圆筒柱形电容传感器，其可动内电极圆筒外经d=9.8mm，固定电极外圆筒内经D=10mm，初始平衡时，上、下电容器电极覆盖长度L1=L2=L0=2mm，电极间为空气介质。
试求：（1）初始状态时电容器C1、C2的值；（2）当将其接入习题图4-14(b)所示差动变压器电桥电路，供桥电压E=10 V（交流），若传感器工作时可动电极筒最大位移∆x= ±0.2mm，电桥输出电压的最大变化范围为多少？(a)(b)习题图4-14解（1）初始状态时（2）当动电极筒位移∆x= +0.2mm（向上）时，L1=2+0.2=2.2mm，L2=2-0.2=1.8mm，则差动变压器电桥输出为同理，当动电极筒位移∆x= -0.2mm（向下）时，L1=2-0.2=1.8mm，L2=2+0.2=2.2mm，则差动变压器电桥输出为因此，当传感器可动电极筒最大位移∆x= ±0.2mm，电桥输出电压的最大变化范围为±0.5V。
(ωτ)2 =0.9604+0.9604 (ωτ)2(ωτ)2 =24.25 ⇒ωτ=4.924 ⇒ω=4.924/τf L=ω/2π=4.924/(2πτ)=4.924/(2πRC)=4.924/(2π×5×108×10-9 ) =1.57(Hz)其误差在2%以内的频率范围为： 1.57Hz~6.15k Hz5—6 石英晶体压电式传感器，面积为100mm2，厚度为1mm，固定在两金属板之间，用来测量通过晶体两面力的变化。
材料的弹性模量为9×1010Pa，电荷灵敏度为2pC／N，相对介电常数是5.1，材料相对两面间电阻是1014Ω。
一个20pF的电容和一个100MΩ的电阻与极板并联。
若所加力F=0.01sin(1000t)N，求：(1)两极板间电压峰—峰值；(2)晶体厚度的最大变化。
解：（1）石英压电晶片的电容=4.514 ×10--12 (F)≈4.5pF由于R a =1014Ω，并联电容R并=100MΩ=108Ω则总电阻R=R a // R并 = 1014 //108≈108Ω总电容C=C a //C并 =4.5+20=24.5(pF)又因F=0.01sin(1000t)N=F m sin(ωt)N，k q =2 pC/N则电荷Q=d11 F= k q FQ m = d11 F m = k q F m=2 pC/N×0.01N=0.02 pC所以=0.756×10-3 (V)=0.756mV峰—峰值：U im-im =2U im=2×0.756=1.512mV（2）应变εm =F m/SE =0.01/(100×10-6×9×1010)=1.11×10-9 =Δd m /dΔd m =dεm= 1×1.11×10-9(mm)=1.11×10-9 mm厚度最大变化量（即厚度变化的峰—峰值）Δd =2Δd m=2×1.11×10-9=2.22×10-9 (mm)=2.22×10-12 m5—7 用石英晶体加速度计及电荷放大器测量机器的振动，已知：加速度计灵敏度为5pC/g，电荷放大器灵敏度为50mV/pC，当机器达到最大加速度值时相应的输出电压幅值为2V，试求该机器的振动加速度。
