LNG站场防火间距及安全性分析示范文本
- 格式：docx
- 大小：85.38 KB
- 文档页数：18
下载文档原格式
合集下载
液化天然气LNG气化站场消防距离和消防设计说明
XXXLNG气化站消防距离和消防设计说明书XXX设计院2015年12月目录1.工程简介 01.1 工程概况 01.2 项目业主简介 01.3.工程内容及主要工程量 01.4.工程建设 01.5 投资概算和资金来源 (1)1.6 技术经济指标 (2)2. XXXLNG气化站工程消防设计 (3)2.1 概述 (3)2.2 消防工程设计 (3)2.3 专用消防设施 (8)2.4 其他措施 (14)2.5 消防组织 (15)附：XXXLNG气化站消防平面布置图1.工程简介1.1 工程概况工程名称：XXX气化站项目业主：XXX燃气有限公司工程性质：城市基础设施和城市能源工程供气规模：2015年：12248万标准立方米/年2020年：27113万标准立方米/年。
2015年项目总投资：44181.00万元1.2 项目业主简介XXX燃气有限公司致力于城市燃气建设。
目前，公司正以积极进取的姿态，艰苦奋斗的精神，大力发展管道燃气。
努力开拓天然气利用市场和领域，为再创燃气事业新篇章，为优化城市能源结构、提升城市品位作贡献。
1.3.工程内容XXXLNG气化站整站的土建、电气、控制和工艺建设。
1.4.工程建设1、近期建设工期近期工程的建设计划工期包括施工前期、施工期以及投产发展期等所需要的时间。
本工程的工期安排具体如下：2015年下半年：勘察设计阶段（部分管道工程开始施工）；2015年下半年：主体工程施工及用户发展阶段；2016年～2020年为用户发展阶段（达到一期工程设计规模）。
2、施工计划工期施工计划工期包括施工前期和主体工程施工期。
预计初步设计审批日期为2015年12月，试运行时间为2016年11月，得到本工程施工计划工期为11个月。
1.5 投资概算和资金来源1.5.1 投资概算本工程概算总投资为44181.00万元，其中建筑工程费用13647.87万元，设备工程费用2901.63万元，安装工程费用15716.95万元，其它工程费用11914.56万元。
推荐-液化天然气LNG气化站场消防距离和消防设计说明 精品
XXXLNG气化站消防距离和消防设计说明书XXX设计院20XX年12月目录附：XXXLNG气化站消防平面布置图1.工程简介1.1 工程概况工程名称：XXX气化站项目业主：XXX燃气有限公司工程性质：城市基础设施和城市能源工程供气规模：20XX年：12248万标准立方米/年20XX年：27113万标准立方米/年。
20XX年项目总投资：44181.00万元1.2 项目业主简介XXX燃气有限公司致力于城市燃气建设。
目前，公司正以积极进取的姿态，艰苦奋斗的精神，大力发展管道燃气。
努力开拓天然气利用市场和领域，为再创燃气事业新篇章，为优化城市能源结构、提升城市品位作贡献。
1.3.工程内容XXXLNG气化站整站的土建、电气、控制和工艺建设。
1.4.工程建设1、近期建设工期近期工程的建设计划工期包括施工前期、施工期以及投产发展期等所需要的时间。
本工程的工期安排具体如下：20XX年下半年：勘察设计阶段（部分管道工程开始施工）；20XX年下半年：主体工程施工及用户发展阶段；20XX年～20XX年为用户发展阶段（达到一期工程设计规模）。
2、施工计划工期施工计划工期包括施工前期和主体工程施工期。
预计初步设计审批日期为20XX年12月，试运行时间为20XX年11月，得到本工程施工计划工期为11个月。
1.5 投资概算和资金来源1.5.1 投资概算本工程概算总投资为44181.00万元，其中建筑工程费用13647.87万元，设备工程费用2901.63万元，安装工程费用15716.95万元，其它工程费用11914.56万元。
5.2 资金来源本工程资金来源为：固定资产投资的30%由业主自筹，固定资产投资的70%贷款，贷款额为27600万元。
1.6 技术经济指标表1-022. XXXLNG气化站工程消防设计2.1 概述本工程生产对象为天然气，其中LNG储存气化区、调压计量柜及远期预留的G加气卸气区等属甲类火灾危险性区域，按有关规范进行消防工程设计，其它区域属一般性区域。
LNG加气站内安全防火距离
12 10 8 8 6 6 8 6 6 5 8 8 8 8 5 4 10 13 8 3
15 12 2
12 10 2
10 8
6 8 6 4 4 1.5 3 6 6 6 6 6 6 3 5
6 6 5 4 4ቤተ መጻሕፍቲ ባይዱ6 4 6 6 4 4 5
6 6 3 6 3 3 4 6 8 8 12
12 10 8 6 6 6 6 6 6 5 4 6 6 6 5 5 10 15 8 -
站内设施的防火间距（m）
设施名称 天然气放散管 天然气 消防泵 自用燃 汽油罐 油罐通 CNG 天然气 天然气 LNG LNG高 LNG储罐 管口 油品卸 LNG卸 脱硫、 加油 CNG加 LNG潜 LNG柱 站 房和消 煤锅炉 、柴油 气管管 储气 压缩机 调压器 加气 压气 车点 车点 脱水装 机 气机 液泵池 塞泵 房 防水池 房和燃 罐 口 一级站 二级站 三级站 设施 CNG系 LNG系 （间） （间） 机 化器 置 取水口 煤厨房 统 统 有燃气 （油） 设备的 房间
汽油罐、柴油 0.5 罐 油罐通气管管 0.5 口 一级站 15 LNG储 二级站 12 罐 三级站 10 CNG储气设施 6 天然 CNG系 6 气放 统 散管 LNG系 6 统 管口 油品卸车点 LNG卸车点 6 天然气压缩机 6 （间） 天然气调压器 6 （间） 天然气脱硫、 5 脱水装置 加油机 CNG加气机 4 LNG加气机 4 LNG潜液泵池 6 LNG柱塞泵 6 LNG高压气化 5 器 站房 4 消防泵房和消 10 防水池取水口 自用燃煤锅炉 18.5 房和燃煤厨房 有燃气（油） 8 设备的房间 站区围墙 3
6 5 12 5 6 6 6 8 8 8 2 6 10 20 35 15 6

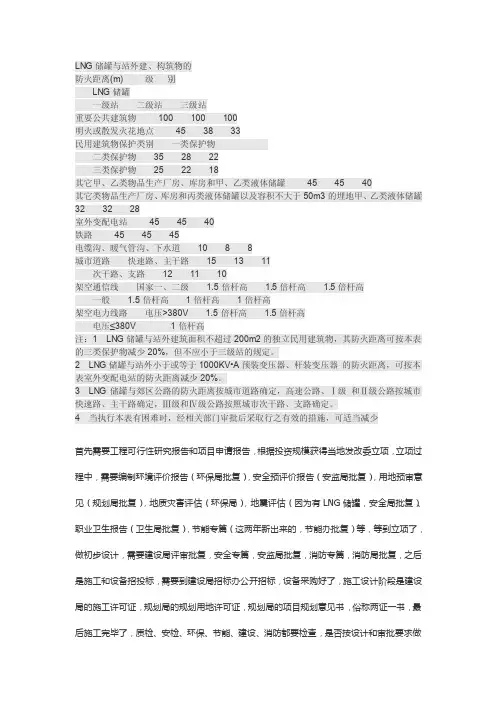

LNG储站安全间距
LNG储罐与站外建、构筑物的防火距离(m) 级别LNG储罐一级站二级站三级站重要公共建筑物100 100 100明火或散发火花地点45 38 33民用建筑物保护类别一类保护物二类保护物35 28 22三类保护物25 22 18其它甲、乙类物品生产厂房、库房和甲、乙类液体储罐45 45 40其它类物品生产厂房、库房和丙类液体储罐以及容积不大于50m3的埋地甲、乙类液体储罐32 32 28室外变配电站45 45 40铁路45 45 45电缆沟、暖气管沟、下水道10 8 8城市道路快速路、主干路15 13 11次干路、支路12 11 10架空通信线国家一、二级 1.5倍杆高 1.5倍杆高 1.5倍杆高一般 1.5倍杆高1倍杆高1倍杆高架空电力线路电压>380V 1.5倍杆高 1.5倍杆高电压≤380V 1倍杆高注：1 LNG储罐与站外建筑面积不超过200m2的独立民用建筑物，其防火距离可按本表的三类保护物减少20%，但不应小于三级站的规定。
2 LNG储罐与站外小于或等于1000KV•A预装变压器、杆装变压器的防火距离，可按本表室外变配电站的防火距离减少20%。
3 LNG储罐与郊区公路的防火距离按城市道路确定，高速公路、Ⅰ级和Ⅱ级公路按城市快速路、主干路确定，Ⅲ级和Ⅳ级公路按照城市次干路、支路确定。
4 当执行本表有困难时，经相关部门审批后采取行之有效的措施，可适当减少首先需要工程可行性研究报告和项目申请报告，根据投资规模获得当地发改委立项，立项过程中，需要编制环境评价报告（环保局批复），安全预评价报告（安监局批复），用地预审意见（规划局批复），地质灾害评估（环保局），地震评估（因为有LNG储罐，安全局批复）、职业卫生报告（卫生局批复），节能专篇（这两年新出来的，节能办批复）等，等到立项了，做初步设计，需要建设局评审批复，安全专篇，安监局批复，消防专篇，消防局批复，之后是施工和设备招投标，需要到建设局招标办公开招标，设备采购好了，施工设计阶段是建设局的施工许可证，规划局的规划用地许可证，规划局的项目规划意见书，俗称两证一书，最后施工完毕了，质检、安检、环保、节能、建设、消防都要检查，是否按设计和审批要求做了，以及施工质量验收，大体这点过程。
LNG站场防火间距及安全性分析标准范本
解决方案编号：LX-FS-A33175LNG站场防火间距及安全性分析标准范本In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑LNG站场防火间距及安全性分析标准范本使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
摘要目前我国相关防火安全规范缺管道明确规定适用于工程事故的分析模型。
针对LNG站场主要危险源及防火间距的问题，依据NFPA59 A—2009标准推荐的DEGADIS、LNGFire3和PoFMISE模型原理.，研发了适用于我国LNG工程设计的LNG蒸气扩散模型和池火热辐射模型，并对模型的准确性和可靠性进行了对比验证：与Burro实验测定值对比，所研发的LNG蒸气扩散模型计算结果相对误差为19.04％，优于原DEGADIS模型32.88％的相对误差。
将池火热辐射模型与PoFMISE和LNG Fire3模型的标准结果进行了对比，结果表明：其兼具两者的优点，更趋安全可靠。
据此开发的“液化天然气(LNG)站场危险性分析平台”可用于主要危险源及工艺设备的防火间距及LNG站场选址、规划和设计过程中事故后果的分析评价。
液化天然气LNG气化站场消防距离和消防设计说明
液化天然气LNG气化站场消防距离和消防设计说明液化天然气（LNG）气化站场是将液态天然气转化为气态天然气的设施。
由于LNG具有易燃、易爆的特性，其安全性要求非常高。
为了预防和控制火灾事故的发生，液化天然气气化站场需要进行严密的消防设计和保护。
以下是关于液化天然气气化站场消防距离和消防设计说明的详细介绍。
一、液化天然气气化站场消防距离1.LNG储罐与其他厂房之间的距离：a.单个LNG储罐与其他厂房的最小安全距离为储罐直径的1.5倍。
b.多个LNG储罐之间以及LNG储罐与其他厂房之间的最小安全距离为储罐最大直径的1.5倍。
2.LNG储罐与居民区、公共建筑（如学校、医院等）、交通要道、河流等之间的距离：a.单个LNG储罐与居民区、公共建筑、交通要道、河流等的最小安全距离为储罐直径的3倍。
b.多个LNG储罐之间以及LNG储罐与居民区、公共建筑、交通要道、河流等之间的最小安全距离为储罐最大直径的3倍。
1.消防设施的设置：根据液化天然气气化站场的规模和性质，要合理设置消防水源、消防水泵、消防水池、喷淋系统、消防水炮等消防设施，以及消防通道、消防门和消防指示标志等。
2.消防给排水系统：消防给排水系统要满足水量、水压和稳定性等要求，以确保在火灾发生时能够有效灭火。
3.灭火器材和消防器材的选择：液化天然气气化站场应配备适当的灭火器材和消防器材，如灭火器、消防栓、灭火器固定装置等，保证及时有效地进行初期火灾扑灭和避免火势扩大。
4.火灾自动报警系统：液化天然气气化站场的消防设计需要配备火灾自动报警系统，以及与公共消防部门联动的火灾自动报警装置，能够在火灾早期发现和报警，提高火灾应对的效率。
5.人员疏散和逃生通道：液化天然气气化站场应设置足够数量的人员疏散和逃生通道，并配备安全指示标志，以确保在火灾发生时人员能够迅速有序地疏散到安全地点。
6.安全培训和应急演练：液化天然气气化站场的工作人员应接受相关的安全培训和消防知识的学习，定期进行应急演练，提高员工对火灾事故的应对和处置能力。
LNG站场防火间距及安全性分析标准版本
文件编号：RHD-QB-K8346 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXXLNG站场防火间距及安全性分析标准版本LNG站场防火间距及安全性分析标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
摘要目前我国相关防火安全规范缺管道明确规定适用于工程事故的分析模型。
针对LNG站场主要危险源及防火间距的问题，依据NFPA59 A—2009标准推荐的DEGADIS、LNGFire3和PoFMISE模型原理.，研发了适用于我国LNG工程设计的LNG蒸气扩散模型和池火热辐射模型，并对模型的准确性和可靠性进行了对比验证：与Burro实验测定值对比，所研发的LNG蒸气扩散模型计算结果相对误差为19.04％，优于原DEGADIS模型32.88％的相对误差。
将池火热辐射模型与PoFMISE和LNG Fire3模型的标准结果进行了对比，结果表明：其兼具两者的优点，更趋安全可靠。
据此开发的“液化天然气(LNG)站场危险性分析平台”可用于主要危险源及工艺设备的防火间距及LNG站场选址、规划和设计过程中事故后果的分析评价。
关键词 LNG站场防火间距 LNG安全性重气扩散池火灾危险性分析平台中国作为新兴LNG进口国，LNG产业发展虽然起步较晚，但近年来发展迅猛，LNG站场日益增多，站场的安全问题随之凸显。
根据LNG低温、易挥发、与空气一定比例混合后可燃和易爆的特性，对LNG站场内主要危险源及无法规定具体防火间距的情形进行有效约束，以满足LNG工程设计和建设的应用要求，是当前亟待解决的问题，也是政府及企业关注的重点。
由于LNG的大规模应用，国际上对其安全性格外重视，在美国，LNG是唯一由美国联邦法规(49 CFR，193部分)对其储存设施选址和施工进行详细具体要求的可燃物质[1]。
液化天然气LNG气化站场消防距离和消防设计说明
XXXLNG气化站消防距离和消防设计说明书XXX2015年12月目录1.工程简介 01.1 工程概况 01.2 项目业主简介 01.3.工程容及主要工程量 01.4.工程建设 01.5 投资概算和资金来源 (1)1.6 技术经济指标 (1)2. XXXLNG气化站工程消防设计 (2)2.1 概述 (2)2.2 消防工程设计 (2)2.3 专用消防设施 (5)2.4 其他措施 (10)2.5 消防组织 (11)附：XXXLNG气化站消防平面布置图1.工程简介1.1 工程概况工程名称：XXX气化站项目业主：XXX燃气工程性质：城市基础设施和城市能源工程供气规模：2015年：12248万标准立方米/年2020年：27113万标准立方米/年。
2015年项目总投资：44181.00万元1.2 项目业主简介XXX燃气致力于城市燃气建设。
目前，公司正以积极进取的姿态，艰苦奋斗的精神，大力发展管道燃气。
努力开拓天然气利用市场和领域，为再创燃气事业新篇章，为优化城市能源结构、提升城市品位作贡献。
1.3.工程容XXXLNG气化站整站的土建、电气、控制和工艺建设。
1.4.工程建设1、近期建设工期近期工程的建设计划工期包括施工前期、施工期以及投产发展期等所需要的时间。
本工程的工期安排具体如下：2015年下半年：勘察设计阶段（部分管道工程开始施工）；2015年下半年：主体工程施工及用户发展阶段；2016年～2020年为用户发展阶段（达到一期工程设计规模）。
2、施工计划工期施工计划工期包括施工前期和主体工程施工期。
预计初步设计审批日期为2015年12月，试运行时间为2016年11月，得到本工程施工计划工期为11个月。
1.5 投资概算和资金来源1.5.1 投资概算本工程概算总投资为44181.00万元，其中建筑工程费用13647.87万元，设备工程费用2901.63万元，安装工程费用15716.95万元，其它工程费用11914.56万元。

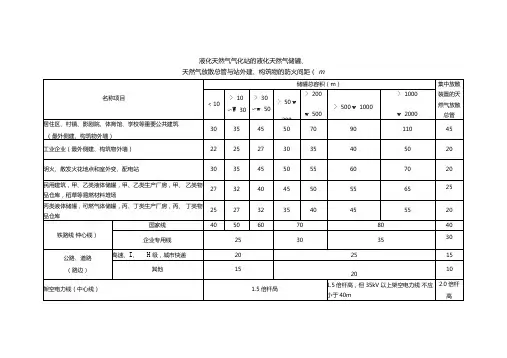

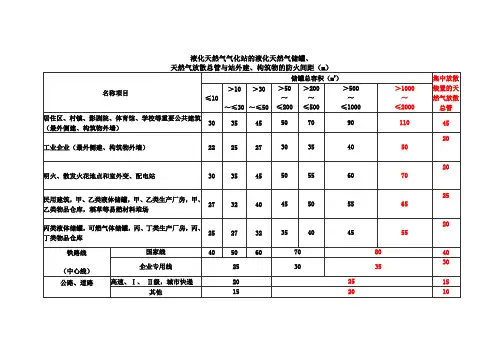

燃气LNG站外安全间距
