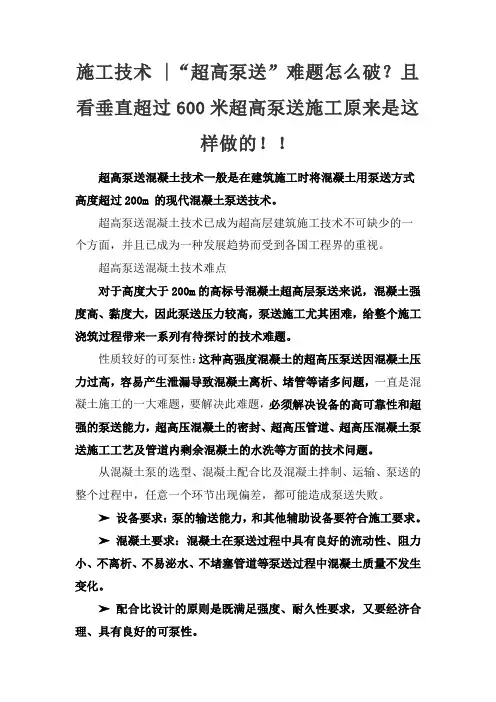

施工技术 |“超高泵送”难题怎么破?且看垂直超过600米超高泵送施工原来是这样做的!!超高泵送混凝土技术一般是在建筑施工时将混凝土用泵送方式高度超过200m 的现代混凝土泵送技术。
超高泵送混凝土技术已成为超高层建筑施工技术不可缺少的一个方面,并且已成为一种发展趋势而受到各国工程界的重视。
超高泵送混凝土技术难点对于高度大于200m的高标号混凝土超高层泵送来说,混凝土强度高、黏度大,因此泵送压力较高,泵送施工尤其困难,给整个施工浇筑过程带来一系列有待探讨的技术难题。
性质较好的可泵性:这种高强度混凝土的超高压泵送因混凝土压力过高,容易产生泄漏导致混凝土离析、堵管等诸多问题,一直是混凝土施工的一大难题,要解决此难题,必须解决设备的高可靠性和超强的泵送能力,超高压混凝土的密封、超高压管道、超高压混凝土泵送施工工艺及管道内剩余混凝土的水洗等方面的技术问题。
从混凝土泵的选型、混凝土配合比及混凝土拌制、运输、泵送的整个过程中,任意一个环节出现偏差,都可能造成泵送失败。
➤设备要求:泵的输送能力,和其他辅助设备要符合施工要求。
➤混凝土要求:混凝土在泵送过程中具有良好的流动性、阻力小、不离析、不易泌水、不堵塞管道等泵送过程中混凝土质量不发生变化。
➤配合比设计的原则是既满足强度、耐久性要求,又要经济合理、具有良好的可泵性。
由于超高层泵送混凝土是一项系统工程,从混凝土泵的选型、混凝土配合比以及混凝土拌制、运输、泵送的整个过程中,任意一个环节出现偏差,都可能造成泵送失败。
面对超高泵送混凝土诸多难点借鉴重大工程的成功经验显得十分重要下面小编以中国超高层建筑结构第一高楼——天津高银117大厦为例介绍其成功泵送混凝土的奥秘以供大家学习!!天津高银 117 大厦主体结构采用巨型框架 + 钢筋混凝土核心筒结构体系混凝土工程总方量约18 万m3一泵到顶最大高度 596. 5m混凝土实际泵送高度可达到621m具体工程技术措施如下工程技术措施一、编制专项施工组织方案结合天津高银 117 大厦混凝土施工中面临的质量控制、生产组织、物质保障、施工工艺、施工周期等诸多难题,针对性地编制一系列专项技术及施工方案。
46M泵配管明细总台:1、弯管150A 90°R4002、直管150A×0.795m3、弯管150A 45°R4004、变形管150A—125A5、直管125A×2.36m6、直管0.945m7、直管1.19m转塔:1、弯管125A90°R2602、弯直管125A45°R 0.08m(125A 0.08m 45)3、直管0.5m4、弯直管125A 45° R274.6mm×2一臂:1、弯管125A 90° R60(大弯头90°)2、直管2.8m3、直管3.04m4、直管2.87m5、弯管125A 90° R260(大弯头90°)二臂:1、弯头125A 90° R260(大弯头90°)2、直管1.77m3、弯管125A 29° R3854、直管1.3m5、弯管125A 29°R3856、直管1.77m三臂:1、弯头125A 90° R260(大弯头90°)2、直管3m3、直管3m4、直管0.44m5、弯头125A 90° R180(小弯头90°)四臂:1、小弯头90°R2、直管3m3、直管3.04m4、直管2.84m5、小弯头90° R五臂:1、小弯头90°R2、直管2.9m3、直管3.04m4、直管3m52M泵配管明细总台:1、弯管150A 90°R2、直管150A×0.9m3、弯管150A 45°R4、变形管150A—125A5、直管125A×3.04m6、直管150A×1.62m7、直管125A×29°R转塔:1、弯管125A×1.19m2、弯管125A×90°×2603、直管125A×0.79m4、双弯管125A ×90° +400 一臂:1、大弯管 90°2、直管125A×3.00m3、直管3.04m4、直管3m5、直管0.795m6、大弯头90°二臂:1、弯头 90°(大弯头90°)2、直管3m3、弯管2.90m4、直管1.465m5、弯管 29°6、直管1.465m7、直管2.36m8、大弯头90°三臂:1、弯头90°(大弯头90°)2、直管2.87m3、直管2.535m4、直管2.90m5、小弯头四臂:1、小弯头2、直管2.87m3、直管0.95m4、直管2.87m5、直管2.87m6、小弯头五臂:1、小弯头 90°R2、直管3m3、直管1.84m4、小弯头六臂:1、小弯头2、直管1.10m3、直管3m4、90°大弯头。

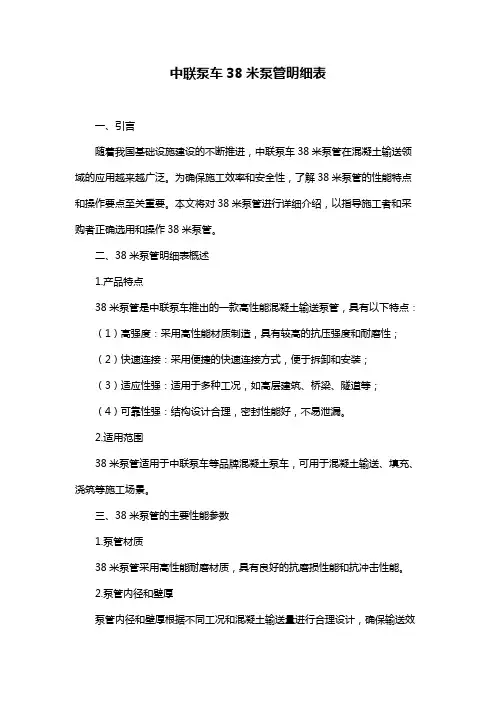

中联泵车38米泵管明细表一、引言随着我国基础设施建设的不断推进,中联泵车38米泵管在混凝土输送领域的应用越来越广泛。
为确保施工效率和安全性,了解38米泵管的性能特点和操作要点至关重要。
本文将对38米泵管进行详细介绍,以指导施工者和采购者正确选用和操作38米泵管。
二、38米泵管明细表概述1.产品特点38米泵管是中联泵车推出的一款高性能混凝土输送泵管,具有以下特点:(1)高强度:采用高性能材质制造,具有较高的抗压强度和耐磨性;(2)快速连接:采用便捷的快速连接方式,便于拆卸和安装;(3)适应性强:适用于多种工况,如高层建筑、桥梁、隧道等;(4)可靠性强:结构设计合理,密封性能好,不易泄漏。
2.适用范围38米泵管适用于中联泵车等品牌混凝土泵车,可用于混凝土输送、填充、浇筑等施工场景。
三、38米泵管的主要性能参数1.泵管材质38米泵管采用高性能耐磨材质,具有良好的抗磨损性能和抗冲击性能。
2.泵管内径和壁厚泵管内径和壁厚根据不同工况和混凝土输送量进行合理设计,确保输送效率和稳定性。
3.泵管连接方式38米泵管采用快速连接方式,方便操作人员拆卸和安装,降低劳动强度。
4.泵管抗压强度和耐磨性经过严格的工艺流程和质量控制,38米泵管具有较高的抗压强度和耐磨性,使用寿命较长。
四、38米泵车的施工操作注意事项1.泵车操作要求操作38米泵车时,应遵守以下要求:(1)熟悉泵车的操作规程和安全规定;(2)确保泵车工作稳定,避免过载或空载运行;(3)定期检查泵车各部件,确保正常运行。
2.泵管安装与维护(1)安装泵管时,应严格按照安装说明书进行,确保连接牢固可靠;(2)泵管使用过程中,应注意观察泵管外观和连接部位,发现损坏或磨损及时更换;(3)泵管使用完毕后,应进行清洗和保养,延长使用寿命。
3.施工现场安全措施(1)施工现场应设置安全警戒线,禁止非工作人员进入;(2)操作人员应穿戴安全防护设备,如安全帽、手套等;(3)泵车停放处应保持地面平整,避免地基下沉或倾斜。
三一重工所有泵车型号及参数三一重工所有泵车型号及参数Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-40米混凝土输送泵车奔驰底盘1.五节RZ型臂架,布料灵活、范围广2.“X”型支腿、单侧支撑,适合狭窄场地施工3.泵送排量达140 m3/h,无级调节,满足各种工况需求4.计算机节能控制,自动实现功率匹配,平均节能20%5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损6.新型控制系统,足不出户,程序远程自动免费升级7.故障自诊断系统,能自动诊断150项故障,高效排除故障8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±0.3米内,改善末端软管的操作性能型号SY5310THB40B 40E整车参数全长11750mm 总宽2500mm 总高3970mm 自重31490kg臂架支腿参数臂架垂直高度40.0m 臂架水平长度35.8m 臂架垂直深度23.8m 最小展开高度10.2m 第一节臂长度8455mm 转角90°第二节臂长度7060mm 转角180°第三节臂长度6890mm 转角180°第四节臂长度6620mm转角240°第五节臂长度6980mm 转角240°转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm泵送系统参数混凝土理论排量低压140 m3/h高压100 m3/h理论泵送压力低压8.3 MPa高压12MPa理论泵送次数低压22次/分钟高压15.5次/分钟输送缸内径260mm输送缸行程2000mm液压系统开式系统油压32MPa油箱容积900 L水箱容积600 L输送管径125mm末端软管长度3m末端软管管径125mm底盘参数底盘型号BENZ Actros3341发动机型号OM501LA.Ⅲ/17发动机功率300kW/1800rpm 排放标准Euro Ⅲ燃料箱容积400 L排量11.946 L最大速度80km/h制动距离≤10m/30km/h日野底盘1.五节RZ型臂架,布料灵活、范围广2.“X”型支腿、单侧支撑,适合狭窄场地施工3.泵送排量达140 m3/h,无级调节,满足各种工况需求4.计算机节能控制,自动实现功率匹配,平均节能20%5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损6.新型控制系统,足不出户,程序远程自动免费升级7.故障自诊断系统,能自动诊断150项故障,高效排除故障8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±0.3米内,改善末端软管的操作性能型号SY5310THB40R 40E整车参数全长11750mm 总宽2500mm 总高3970mm 自重30700kg臂架支腿参数臂架垂直高度40.0m 臂架水平长度35.8m 臂架垂直深度23.8m 最小展开高度10.2m 第一节臂长度8455mm 转角90°第二节臂长度7060mm 转角180°第三节臂长度6890mm 转角180°第四节臂长度6620mm 转角240°第五节臂长度6980mm 转角240°转台旋转角度±360°前支腿展开宽度8820mm后支腿展开宽度8540mm泵送系统参数混凝土理论排量低压140 m3/h高压100 m3/h理论泵送压力低压8.3 MPa高压12MPa理论泵送次数低压22次/分钟高压15.5次/分钟输送缸内径260mm输送缸行程2000mm液压系统开式系统油压32MPa油箱容积900 L水箱容积600 L输送管径125mm末端软管长度3m末端软管管径125mm底盘参数底盘型号HINO FS1ERV 发动机型号E13C TL发动机功率302kW/1800rpm 排放标准Euro Ⅲ燃料箱容积400 L排量12.913 L最大速度80km/h制动距离≤10m/30km/h五十铃底盘1.五节RZ型臂架,布料灵活、范围广2.“X”型支腿、单侧支撑,适合狭窄场地施工3.泵送排量达140 m3/h,无级调节,满足各种工况需求4.计算机节能控制,自动实现功率匹配,平均节能20%5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损6.新型控制系统,足不出户,程序远程自动免费升级7.故障自诊断系统,能自动诊断150项故障,高效排除故障8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±0.3米内,改善末端软管的操作性能型号SY5313THB 40E整车参数全长11520mm 总宽2500mm 总高3990mm 自重31490kg臂架支腿参数臂架垂直高度40.0m 臂架水平长度35.8m 臂架垂直深度23.8m 最小展开高度10.2m 第一节臂长度8455mm 转角90°第二节臂长度7060mm 转角180°第三节臂长度6890mm 转角180°第四节臂长度6620mm 转角240°第五节臂长度6980mm 转角240°转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm泵送系统参数混凝土理论排量低压140 m3/h高压100 m3/h 理论泵送压力低压8.3 MPa高压12MPa理论泵送次数低压22次/分钟高压15.5次/分钟输送缸内径260mm输送缸行程2000mm液压系统开式系统油压32MPa油箱容积900 L水箱容积600 L输送管径125mm末端软管长度3m末端软管管径125mm底盘参数底盘型号SYM5330发动机型号P11C-UR/WP12.400N 发动机功率280kW/2100rpm294kW/1900rpm 排放标准Euro Ⅲ燃料箱容积400 L排量10.520 L最大速度80km/h制动距离≤10m/30km/h三一底盘1.五节RZ型臂架,布料灵活、范围广2.“X”型支腿、单侧支撑,适合狭窄场地施工3.泵送排量达140 m3/h,无级调节,满足各种工况需求4.计算机节能控制,自动实现功率匹配,平均节能20% 5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损6.新型控制系统,足不出户,程序远程自动免费升级7.故障自诊断系统,能自动诊断150项故障,高效排除故障8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±0.3米内,改善末端软管的操作性能型号SY5331THB 40E整车参数全长11820mm 总宽2500mm 总高3990mm 自重31800kg臂架支腿参数臂架垂直高度40.0m 臂架水平长度35.8m 臂架垂直深度23.8m 最小展开高度10.2m 第一节臂长度8455mm 转角90°第二节臂长度7060mm 转角180°第三节臂长度6890mm 转角180°第四节臂长度6620mm 转角240°第五节臂长度6980mm 转角240°转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm泵送系统参数混凝土理论排量低压140 m3/h高压100 m3/h理论泵送压力低压8.3 MPa高压12MPa理论泵送次数低压22次/分钟高压15.5次/分钟输送缸内径260mm输送缸行程2000mm 液压系统开式系统油压32MPa 油箱容积900 L 水箱容积600 L 输送管径125mm 末端软管长度3m 末端软管管径125mm底盘参数底盘型号SYM5330发动机型号P11C-UR/WP12.400N 发动机功率280kW/2100rpm294kW/1900rpm 排放标准Euro Ⅲ燃料箱容积400 L排量10.520 L最大速度80km/h制动距离≤10m/30km/h 43米混凝土输送泵车五十铃底盘1.五节RZ型臂架,布料灵活、范围广2.“X”型支腿、单侧支撑,适合狭窄场地施工3.泵送排量达140 m3/h,无级调节,满足各种工况需求4.计算机节能控制,自动实现功率匹配,平均节能20%5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损6.新型控制系统,足不出户,程序远程自动免费升级7.故障自诊断系统,能自动诊断150项故障,高效排除故障8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±0.3米内,改善末端软管的操作性能型号SY5313THB 43E整车参数全长11520mm 总宽2500mm 总高3990mm 自重31490kg臂架支腿参数臂架垂直高度43.0m 臂架水平长度38.8m 臂架垂直深度27.0m 最小展开高度12.2m 第一节臂长度8455mm 转角90°第二节臂长度7060mm转角180°第三节臂长度6890mm转角180°第四节臂长度8120mm转角240°第五节臂长度8480mm转角240°转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm泵送系统参数混凝土理论排量低压140 m3/h高压100 m3/h理论泵送压力低压8.3 MPa高压12MPa理论泵送次数低压22次/分钟高压15.5次/分钟输送缸内径260mm输送缸行程2000mm液压系统开式系统油压32MPa油箱容积900 L 水箱容积600 L 输送管径125mm 末端软管长度3m末端软管管径125mm底盘参数底盘型号ISUZU CYZ51Q 发动机型号6WF1A发动机功率265kW/1800rpm 排放标准Euro Ⅲ燃料箱容积380 L排量14.256 L最大速度80km/h制动距离≤10m/30km/h三一底盘1.五节RZ型臂架,布料灵活、范围广2.“X”型支腿、单侧支撑,适合狭窄场地施工3.泵送排量达140 m3/h,无级调节,满足各种工况需求4.计算机节能控制,自动实现功率匹配,平均节能20%5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损6.新型控制系统,足不出户,程序远程自动免费升级7.故障自诊断系统,能自动诊断150项故障,高效排除故障8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±0.3米内,改善末端软管的操作性能型号SY5331THB 43E整车参数全长11820mm 总宽2500mm 总高3990mm自重32200kg臂架支腿参数臂架垂直高度43.0m 臂架水平长度38.8m 臂架垂直深度27.0m 最小展开高度12.2m 第一节臂长度8455mm 转角90°第二节臂长度7060mm转角180°第三节臂长度6890mm转角180°第四节臂长度8120mm转角240°第五节臂长度8480mm转角240°转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm泵送系统参数混凝土理论排量低压140 m3/h高压100 m3/h理论泵送压力低压8.3 MPa高压12MPa理论泵送次数低压22次/分钟高压15.5次/分钟输送缸内径260mm输送缸行程2000mm液压系统开式系统油压32MPa油箱容积900 L水箱容积600 L输送管径125mm末端软管长度3m末端软管管径125mm底盘参数底盘型号SYM5330发动机型号P11C-UR/WP12.400N 发动机功率280kW/2100rpm294kW/1900rpm排放标准Euro Ⅲ燃料箱容积400 L排量10.520L/11.596 L 最大速度80km/h制动距离≤10m/30km/h奔驰底盘1.五节RZ型臂架,布料灵活、范围广2.“X”型支腿、单侧支撑,适合狭窄场地施工3.泵送排量达140 m3/h,无级调节,满足各种工况需求4.计算机节能控制,自动实现功率匹配,平均节能20%5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损6.新型控制系统,足不出户,程序远程自动免费升级7.故障自诊断系统,能自动诊断150项故障,高效排除故障8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±0.3米内,改善末端软管的操作性能型号SY5310THB40B 43E整车参数全长11750mm 总宽2500mm 总高3970mm 自重31490kg臂架支腿参数臂架垂直高度43.0m 臂架水平长度38.8m 臂架垂直深度27.0m最小展开高度12.2m 第一节臂长度8455mm 转角90°第二节臂长度7060mm 转角180°第三节臂长度6890mm 转角180°第四节臂长度8120mm 转角240°第五节臂长度8480mm 转角240°转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm泵送系统参数混凝土理论排量低压140 m3/h高压100 m3/h理论泵送压力低压8.3 MPa高压12MPa理论泵送次数低压22次/分钟高压15.5次/分钟输送缸内径260mm输送缸行程2000mm液压系统开式系统油压32MPa油箱容积900 L水箱容积600 L输送管径125mm末端软管长度3m末端软管管径125mm底盘参数底盘型号BENZ Actros3341发动机型号OM501LA.Ⅲ/17发动机功率300kW/1800rpm排放标准Euro Ⅲ燃料箱容积400 L排量11.946 L最大速度80km/h制动距离≤10m/30km/h 日野底盘1.五节RZ型臂架,布料灵活、范围广2.“X”型支腿、单侧支撑,适合狭窄场地施工3.泵送排量达140 m3/h,无级调节,满足各种工况需求4.计算机节能控制,自动实现功率匹配,平均节能20%5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损6.新型控制系统,足不出户,程序远程自动免费升级7.故障自诊断系统,能自动诊断150项故障,高效排除故障8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±0.3米内,改善末端软管的操作性能型号SY5310THB40R 43E整车参数全长11750mm 总宽2500mm 总高3970mm 自重30700kg臂架支腿参数臂架垂直高度43.0m 臂架水平长度38.8m 臂架垂直深度27.0m 最小展开高度12.2m 第一节臂长度8455mm 转角90°第二节臂长度7060mm 转角180°第三节臂长度6890mm 转角180°第四节臂长度8120mm 转角240°第五节臂长度8480mm 转角240°转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm泵送系统参数混凝土理论排量低压140 m3/h高压100 m3/h理论泵送压力低压8.3 MPa高压12MPa理论泵送次数低压22次/分钟高压15.5次/分钟输送缸内径260mm输送缸行程2000mm液压系统开式系统油压32MPa油箱容积900 L水箱容积600 L输送管径125mm末端软管长度3m末端软管管径125mm底盘参数底盘型号HINO FS1ERV 发动机型号E13C TL发动机功率302kW/1800rpm 排放标准Euro Ⅲ燃料箱容积400 L排量12.913 L最大速度80km/h制动距离≤10m/30km/h46米混凝土输送泵车五十铃底盘1.五节RZ型臂架,布料灵活、范围广2.“X”型支腿、单侧支撑,适合狭窄场地施工3.三桥底盘布料高度达到46米,同规格底盘臂架配置最优4.泵送排量达170 m3/h,无级调节,满足各种工况需求5.计算机节能控制,自动实现功率匹配,平均节能20%6.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损7.新型控制系统,足不出户,程序远程自动免费升级8.故障自诊断系统,能自动诊断150项故障,高效排除故障9.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注10.臂架减振控制系统,末端振幅控制在±0.3米内,改善末端软管的操作性能型号SY5313THB 46E整车参数全长11520mm 总宽2500mm 总高3990mm 自重32800kg臂架支腿参数臂架垂直高度46.0m 臂架水平长度41.0m 臂架垂直深度28.8m 最小展开高度13.4m 第一节臂长度9255mm 转角90°第二节臂长度7060mm转角180°第三节臂长度6890mm转角180°第四节臂长度9220mm转角240°第五节臂长度9580mm转角240°转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm泵送系统参数混凝土理论排量低压170 m3/h高压120 m3/h 理论泵送压力低压8.3 MPa高压12MPa理论泵送次数低压26次/分钟高压18次/分钟输送缸内径260mm输送缸行程2000mm液压系统开式系统油压32MPa油箱容积900 L水箱容积600 L输送管径125mm末端软管长度3m末端软管管径125mm底盘参数底盘型号ISUZU CYZ51Q 发动机型号6WF1A发动机功率265kW/1800rpm 排放标准Euro Ⅲ燃料箱容积380 L排量14.256L最大速度80km/h制动距离≤10m/30km/h。
三一泵车60米泵管清单随着现代建筑行业的发展,泵车已经成为施工现场不可或缺的设备之一。
其中,三一泵车凭借其出色的性能和优良的可靠性,赢得了广泛的市场认可。
而60米泵管作为泵车的重要组成部分,其质量和性能更是直接影响到泵车的施工效果。
本文将为大家详细介绍三一泵车60米泵管的清单,以帮助大家更好地了解和选用优质泵管。
一、60米泵管的主要组成部分及其功能60米泵管主要由进口接头、泵管主体、出口接头等部分组成。
进口接头负责与泵车连接,泵管主体用于输送混凝土,出口接头则负责将混凝土输送到施工现场。
此外,泵管内还设有振动器,以保证混凝土在输送过程中具有良好的流动性。
二、60米泵管的选材与性能特点60米泵管的选材十分关键,直接影响到泵管的使用寿命和施工效果。
优质泵管通常采用高强度、耐磨、抗拉的合金钢或复合材料制成。
具有良好的抗压性能、抗拉性能和耐磨性能。
在60米泵管的设计过程中,还需要考虑到泵管的弯曲半径、承压能力、连接方式等因素。
三、60米泵车在使用过程中需要注意的事项1.在泵车操作过程中,应确保泵管的固定牢固,防止因泵管移位或抖动造成的损坏。
2.遵循泵车操作规程,避免长时间超负荷运行,确保泵车的使用寿命。
3.定期检查泵管的磨损情况,发现问题及时更换,以免影响施工进度。
4.保持泵管的清洁,避免混凝土残留在泵管内,导致堵塞。
5.严禁在泵管上焊接或加热,以免损坏泵管的性能。
四、总结三一泵车60米泵管作为泵车的重要组成部分,其质量和性能对施工效果具有重要影响。
选购优质泵管,合理使用和维护泵管,将有助于提高泵车的施工效率,降低施工成本。
三一泵车60米泵管清单
(原创版)
目录
1.三一泵车 60 米泵管概述
2.泵管的型号和尺寸
3.泵管的连接方式和材质
4.三一泵车 60 米泵管的选购建议
正文
【三一泵车 60 米泵管概述】
三一泵车 60 米泵管是一种用于混凝土输送的特种管道,其主要作用是将混凝土从搅拌站输送到施工现场。
泵管的尺寸和型号根据混凝土泵车的类型和输送距离进行选择,以保证混凝土输送的效率和安全性。
【泵管的型号和尺寸】
根据三一泵车的型号和输送距离,60 米泵管的型号和尺寸会有所不同。
一般来说,泵管的低压型号为外径是 133 的管道,高压为外径是 140 的管道;150 型的泵管的低压型号为外径是 159 的管道,高压为外径是168 的管道。
每根管道的连接则是通过精铸工艺加工而成的管卡来连接。
【泵管的连接方式和材质】
泵管的连接方式包括螺纹连接、焊接连接和法兰连接等。
泵管的材质一般为碳钢和铸钢,其中铸钢泵管具有更高的耐磨性和耐压性,适用于高压输送。
【三一泵车 60 米泵管的选购建议】
在选购三一泵车 60 米泵管时,需要根据混凝土泵车的型号和输送距离选择合适的型号和尺寸。
同时,要考虑泵管的材质和连接方式,确保泵
管的耐磨性、耐压性和安全性。
中联泵车38米泵管明细表
摘要:
1.中联泵车38 米泵管明细表的概述
2.泵管明细表的内容
3.泵管明细表的应用
4.泵管明细表的获取途径
正文:
中联泵车38 米泵管明细表是描述中联泵车38 米泵车上所使用的各种泵管的详细信息的一份清单。
这份明细表通常包含泵管的型号、规格、数量、材质等信息,以及它们在泵车上的具体安装位置和作用。
泵管明细表的内容通常包括以下方面:
1.泵管的型号和规格:不同的泵管型号和规格有不同的性能参数,如流量、压力、耐磨性等。
因此,在泵车使用过程中,需要根据实际需要选择合适的泵管型号和规格。
2.泵管的数量:泵车上需要使用多个泵管,每个泵管都有其特定的用途。
因此,在准备泵车使用时,需要根据泵车的实际需求计算出需要的泵管数量。
3.泵管的材质:泵管的材质通常分为金属和非金属两种。
金属泵管具有较高的强度和耐磨性,适用于输送高压、高流量的介质;非金属泵管则适用于输送低压、低流量的介质。
4.泵管在泵车上的安装位置和作用:泵管在泵车上的安装位置和作用决定了它们在泵车使用过程中的重要程度。
因此,在准备泵车使用时,需要根据泵
车的实际需求确定每个泵管的安装位置和作用。
要获取中联泵车38 米泵管明细表,可以通过以下途径:
1.中联泵车官方网站:中联泵车官方网站提供了详细的泵车产品信息,包括泵管明细表在内的各种技术资料。
2.中联泵车经销商:中联泵车经销商可以提供与泵车相关的各种技术资料,包括泵管明细表。
3.泵车行业论坛:在泵车行业论坛上,可以找到与泵车相关的各种技术资料,包括泵管明细表。

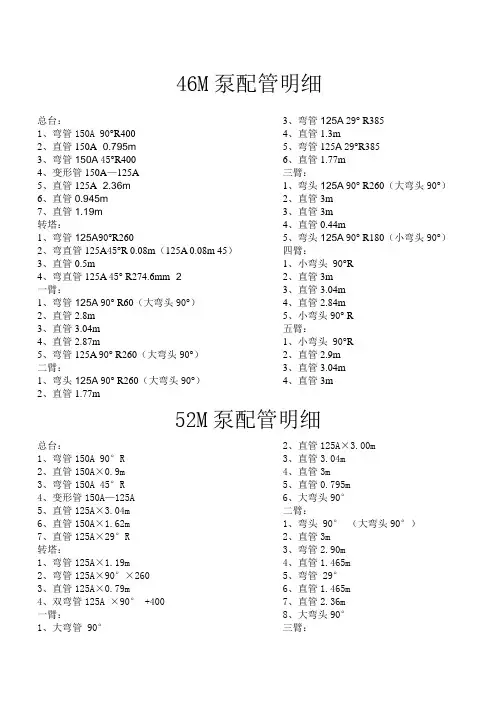

46M泵配管明细
总台:
1、弯管150A 90°R400
2、直管150A×
3、弯管150A 45°R400
4、变形管150A—125A
5、直管125A×
6、直管
7、直管
转塔:
1、弯管125A90°R260
2、弯直管125A45°R (125A 45)
3、直管
4、弯直管125A 45°×2
一臂:
1、弯管125A 90° R60(大弯头90°)
2、直管
3、直管
4、直管
5、弯管125A 90° R260(大弯头90°)二臂:
1、弯头125A 90° R260(大弯头90°)
2、直管
3、弯管125A 29° R385
4、直管
5、弯管125A 29°R385
6、直管
三臂:
1、弯头125A 90° R260(大弯头90°)
2、直管3m
3、直管3m
4、直管
5、弯头125A 90° R180(小弯头90°)四臂:
1、小弯头90°R
2、直管3m
3、直管
4、直管
5、小弯头90° R
五臂:
1、小弯头90°R
2、直管
3、直管
4、直管3m
52M泵配管明细
总台:
1、弯管150A 90°R
2、直管150A×
3、弯管150A 45°R
4、变形管150A—125A
5、直管125A×
6、直管150A×
7、直管125A×29°R
转塔:
1、弯管125A×
2、弯管125A×90°×260
3、直管125A×
4、双弯管125A ×90° +400 一臂:
1、大弯管 90°
2、直管125A×
3、直管
4、直管3m
5、直管
6、大弯头90°
二臂:
1、弯头 90°(大弯头90°)
2、直管3m
3、弯管
4、直管
5、弯管 29°
6、直管
7、直管
8、大弯头90°
三臂:
1、弯头90°(大弯头90°)
2、直管
3、直管
4、直管
5、小弯头四臂:
1、小弯头
2、直管
3、直管
4、直管
5、直管
6、小弯头五臂:
1、小弯头 90°R
2、直管3m
3、直管
4、小弯头
六臂:
1、小弯头
2、直管
3、直管3m
4、90°大弯头。
