振动筛的工作原理及应用1. 工作原理振动筛，也称为振动筛分机或振动筛分设备，是一种常见的筛分设备，主要用于实现物料的筛分、分级和过滤。
它通过振动驱动装置使筛体产生振动，从而实现物料在筛网上的分离。
振动筛的工作原理主要包括以下几个方面：1.1 振动源振动筛的核心部分是振动源，它是通过电机或振动器产生的振动力，将物料推向筛面。
同时，振动源的振动力可以根据需要进行调节，以满足不同筛分要求。
1.2 筛箱和筛网振动筛的筛箱是由一组板材焊接而成的，其内部安装有筛网。
筛箱的材质根据物料性质和使用环境的不同选择，常见的有钢板、不锈钢等。
筛网则是在筛箱内部张紧的，根据不同粒度要求可选用不同孔径的筛网。
1.3 振动传递振动筛通过振动源产生的振动力，将其传递到筛箱和筛网上，使其产生振动。
传递振动的方式分为两种：水平传递和竖直传递。
水平传递主要靠振动源通过轴承和连杆传递振动力，使筛箱产生水平振动；竖直传递通过筛箱上安装的振动弹簧将振动力传递到筛网上，使其产生竖直振动。
1.4 物料筛分振动筛的工作过程中，物料从进料口进入筛箱内部。
在振动的作用下，物料在筛网上产生连续的跳跃运动，大颗粒逐渐向筛箱的出料口移动，小颗粒则通过筛网进入下方的出料口。
通过调整振动力的大小和筛网孔径的大小，可以实现不同粒度物料的筛分。
2. 应用领域振动筛具有结构简单、工作可靠、能耗低等优点，因此在多个领域得到广泛应用。
2.1 矿山行业在矿山行业中，振动筛主要用于矿石的筛分和分级。
矿石经过振动筛的筛分，可以分离出不同粒度的矿石，以满足不同工艺流程的要求。
同时，振动筛可以将矿石按照粒度分级，提高矿石的利用率。
2.2 建筑材料行业在建筑材料行业中，振动筛主要用于砂石、石粉等材料的筛分。
通过振动筛的筛分，可以去除杂质，提高材料的质量。
同时，振动筛还可以分离出不同粒度的材料，以满足建筑材料的不同需求。
2.3 化工行业在化工行业中，振动筛主要用于粉状物料的筛分和过滤。

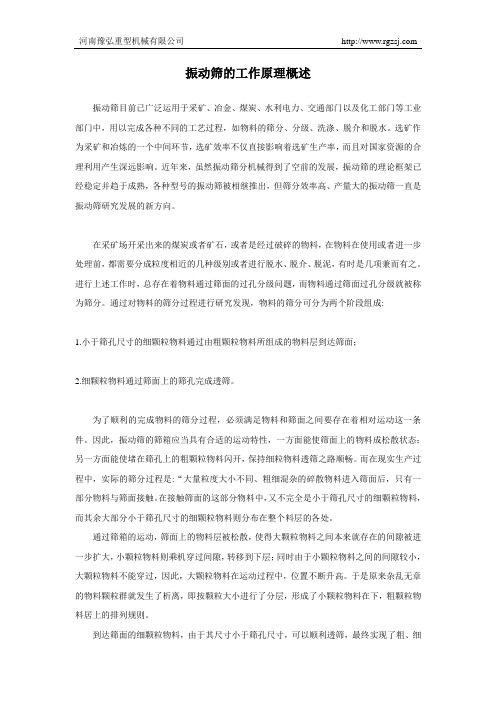

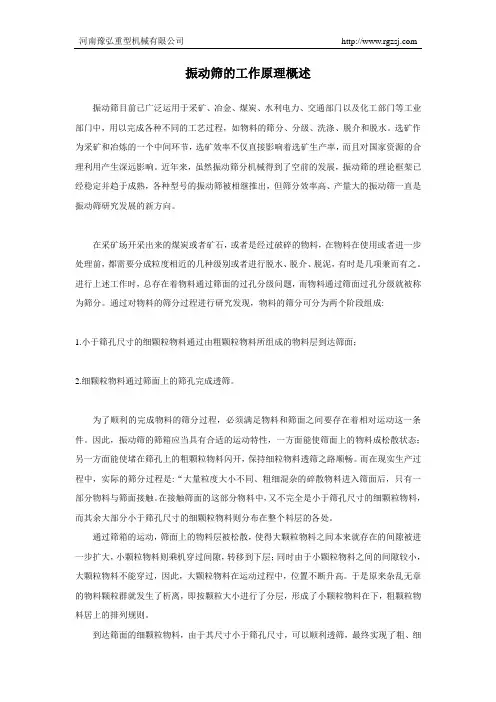

振动筛的工作原理概述振动筛目前已广泛运用于采矿、冶金、煤炭、水利电力、交通部门以及化工部门等工业部门中，用以完成各种不同的工艺过程，如物料的筛分、分级、洗涤、脱介和脱水。
选矿作为采矿和冶炼的一个中间环节，选矿效率不仅直接影响着选矿生产率，而且对国家资源的合理利用产生深远影响。
近年来，虽然振动筛分机械得到了空前的发展，振动筛的理论框架已经稳定并趋于成熟，各种型号的振动筛被相继推出，但筛分效率高、产量大的振动筛一直是振动筛研究发展的新方向。
在采矿场开采出来的煤炭或者矿石，或者是经过破碎的物料，在物料在使用或者进一步处理前，都需要分成粒度相近的几种级别或者进行脱水、脱介、脱泥，有时是几项兼而有之。
进行上述工作时，总存在着物料通过筛面的过孔分级问题，而物料通过筛面过孔分级就被称为筛分。
通过对物料的筛分过程进行研究发现，物料的筛分可分为两个阶段组成:1.小于筛孔尺寸的细颗粒物料通过由粗颗粒物料所组成的物料层到达筛面；2.细颗粒物料通过筛面上的筛孔完成透筛。
为了顺利的完成物料的筛分过程，必须满足物料和筛面之间要存在着相对运动这一条件。
因此，振动筛的筛箱应当具有合适的运动特性，一方面能使筛面上的物料成松散状态；另一方面能使堵在筛孔上的粗颗粒物料闪开，保持细粒物料透筛之路顺畅。
而在现实生产过程中，实际的筛分过程是:“大量粒度大小不同、粗细混杂的碎散物料进入筛面后，只有一部分物料与筛面接触。
在接触筛面的这部分物料中，又不完全是小于筛孔尺寸的细颗粒物料，而其余大部分小于筛孔尺寸的细颗粒物料则分布在整个料层的各处。
通过筛箱的运动，筛面上的物料层被松散，使得大颗粒物料之间本来就存在的间隙被进一步扩大，小颗粒物料则乘机穿过间隙，转移到下层；同时由于小颗粒物料之间的间隙较小，大颗粒物料不能穿过，因此，大颗粒物料在运动过程中，位置不断升高。
于是原来杂乱无章的物料颗粒群就发生了析离，即按颗粒大小进行了分层，形成了小颗粒物料在下，粗颗粒物料居上的排列规则。

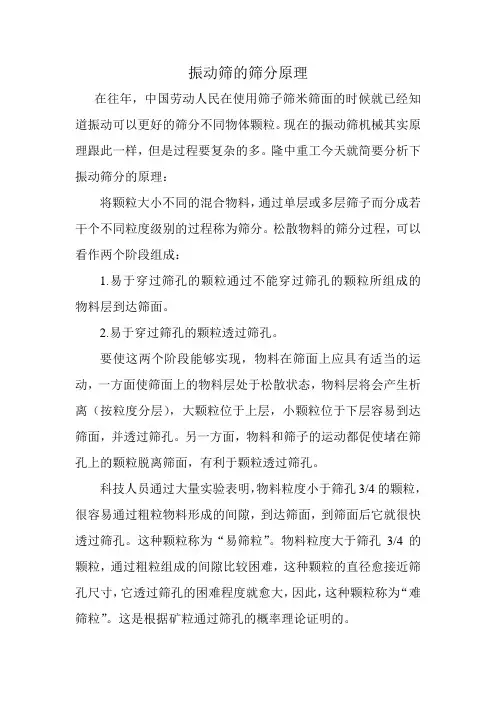

振动筛的筛分原理
在往年，中国劳动人民在使用筛子筛米筛面的时候就已经知道振动可以更好的筛分不同物体颗粒。
现在的振动筛机械其实原理跟此一样，但是过程要复杂的多。
隆中重工今天就简要分析下振动筛分的原理：
将颗粒大小不同的混合物料，通过单层或多层筛子而分成若干个不同粒度级别的过程称为筛分。
松散物料的筛分过程，可以看作两个阶段组成：
1.易于穿过筛孔的颗粒通过不能穿过筛孔的颗粒所组成的物料层到达筛面。
2.易于穿过筛孔的颗粒透过筛孔。
要使这两个阶段能够实现，物料在筛面上应具有适当的运动，一方面使筛面上的物料层处于松散状态，物料层将会产生析离（按粒度分层），大颗粒位于上层，小颗粒位于下层容易到达筛面，并透过筛孔。
另一方面，物料和筛子的运动都促使堵在筛孔上的颗粒脱离筛面，有利于颗粒透过筛孔。
科技人员通过大量实验表明，物料粒度小于筛孔3/4的颗粒，很容易通过粗粒物料形成的间隙，到达筛面，到筛面后它就很快透过筛孔。
这种颗粒称为“易筛粒”。
物料粒度大于筛孔3/4的颗粒，通过粗粒组成的间隙比较困难，这种颗粒的直径愈接近筛孔尺寸，它透过筛孔的困难程度就愈大，因此，这种颗粒称为“难筛粒”。
这是根据矿粒通过筛孔的概率理论证明的。
矿粒通过筛孔的可能性称为筛分概率，一般来说，矿粒通过筛孔的概率受到下列因素影响：1.筛孔大小；2.矿粒与筛孔的相对大小；3.筛子的有效面积；4.矿粒运动方向与筛面所成的角度；
5.矿料的含水量和含泥量。
了解以上内容可以帮大家对产品有更深入的认识，从而能选择更好的振动筛.。
矿物加工中高效筛分设备的性能优化在矿物加工领域，高效筛分设备的性能优化是提高生产效率、保证产品质量和降低成本的关键环节。
随着矿产资源的不断开发和利用，对矿物加工的要求越来越高，因此，不断改进和优化筛分设备的性能显得尤为重要。
一、高效筛分设备的类型及工作原理在矿物加工中，常见的高效筛分设备包括振动筛、滚筒筛和旋振筛等。
振动筛是通过振动电机产生的激振力使筛面产生振动，从而实现物料的筛分。
其具有结构简单、筛分效率高、处理量大等优点。
在工作时，物料在筛面上受到振动的作用，小于筛孔尺寸的颗粒通过筛孔落下，大于筛孔尺寸的颗粒则沿着筛面继续向前运动，最终实现不同粒度物料的分离。
滚筒筛则是利用滚筒的旋转带动物料翻滚，使物料通过不同孔径的筛网进行筛分。
它适用于处理粒度较大、粘性较高的物料，具有运行平稳、噪音低等特点。
旋振筛是通过电机带动偏心重锤旋转，产生离心力，使筛框在水平、垂直和倾斜方向上产生振动，实现物料的筛分。
其具有筛分精度高、密封性好等优点。
二、影响高效筛分设备性能的因素1、物料特性物料的粒度分布、含水量、粘性和密度等特性都会对筛分设备的性能产生影响。
例如，物料的含水量过高会导致物料在筛面上粘结，降低筛分效率；粘性较大的物料容易堵塞筛孔，影响筛分效果。
2、筛面结构筛面的孔径大小、形状、材质以及筛面的布置方式都会影响筛分性能。
孔径过小会导致筛分效率降低，孔径过大则无法保证筛分精度。
筛面的材质应具有良好的耐磨性和耐腐蚀性，以延长使用寿命。
3、振动参数振动频率、振幅和振动方向等振动参数对筛分效果有着重要的影响。
合适的振动频率和振幅能够使物料在筛面上充分松散和分层，提高筛分效率。
4、设备的安装和调试设备的安装水平度、各部件的连接紧固程度以及调试的合理性都会影响设备的运行稳定性和筛分性能。
三、高效筛分设备性能优化的方法1、优化筛面设计根据物料的特性和筛分要求，合理选择筛面的孔径、形状和材质。
采用多层筛网组合的方式，可以同时实现对不同粒度物料的精确筛分。
筛分的原理和原理筛分，也称为筛选或筛分分离，是指根据物料的大小、形状、密度等不同特性将其分离、分类或过滤的过程。
筛分广泛应用于矿石加工、建筑材料、食品加工、化工、制药等各个领域。
筛分的原理主要基于物料颗粒的大小与筛孔的大小之间的关系。
通常情况下，筛孔的尺寸要小于物料颗粒的尺寸，这样只有小于筛孔尺寸的颗粒才能通过，大于筛孔尺寸的颗粒则被阻挡在筛板的上方。
筛分的主要原理有以下几种：1. 机械振动原理：通过振动筛体来使物料在筛孔上进行剧烈的上下运动，从而使较小的颗粒能够顺利通过筛孔，而较大的颗粒则被阻挡。
2. 重力分离原理：利用物料颗粒的重力作用，在筛面上产生分离现象。
较大的颗粒由于受到重力的影响，往往比较容易通过筛孔，而较小的颗粒则不能通过筛孔。
3. 过流分离原理：通过物料在筛面上的流动，使较小的颗粒能够顺利通过筛孔，而较大的颗粒则被拦截在筛孔上。
4. 高速离心原理：通过高速旋转的离心力使物料在离心筛上进行分离，较小的颗粒往往被甩离开而通过筛孔，而较大的颗粒则无法通过。
5. 气流分离原理：利用气流的力学原理，通过物料在气流中的运动和重力的综合作用，使不同颗粒的物料在空气中分离。
以上原理并非相互独立，往往在实际应用中会综合使用，以实现更精确的筛分效果。
此外，筛分还可以利用筛分机械的结构设计和筛孔形状、尺寸等参数的合理设置，来实现对物料的精确筛选。
总的来说，筛分通过物料颗粒大小与筛孔大小之间的关系，利用机械振动、重力分离、过流分离、高速离心、气流分离等原理，使不同颗粒的物料在筛面上进行分离、分类或过滤。
通过合理的筛分原理与方法，可以实现对物料颗粒的精确控制和高效筛分，满足不同应用领域的需求。
振动筛工作原理概述振动筛是一种常用的筛选设备，用于对固体颗粒进行筛分和分级。
其工作原理基于振动力的作用，通过将杂质颗粒与目标颗粒大小进行分离。
振动筛广泛应用于各个行业中，如化工、冶金、矿山、食品、医药等。
一、振动筛的结构振动筛一般由以下组成部分构成： 1. 筛体：筛体是振动筛的主体部分，一般采用金属网片或者合成纤维制成，具有一定的强度和弹性，能够承受振动力的作用。
2. 振动电机：振动电机是振动筛的动力源，通过激振力使筛体发生振动，从而达到筛分的目的。
3. 隔振器：隔振器用于减少振动传递到地面和支撑结构中，保证振动筛的稳定性和可靠性。
4. 振动筛支撑结构：振动筛支撑结构用于支撑振动筛的其他组成部分，使其能够正常工作。
5. 进料口和出料口：进料口用于将待筛物料导入振动筛，出料口用于收集筛分好的颗粒。
二、振动筛的工作原理振动筛的工作原理可以简单描述为：通过振动方式使物料产生相对运动，分离出目标颗粒大小的物料。
1.振动力的作用振动电机产生的激振力通过弹性支撑系统传递到筛体上，使其产生振动。
振动力能够使物料在筛体上产生相对运动，从而实现分离。
2.物料分离过程物料从进料口进入振动筛，首先经过预处理，如除尘、湿化等。
然后，物料在振动力的作用下，由于不同颗粒的形状、密度和尺寸不同，会在筛体上产生不同的运动轨迹。
大颗粒会呈现较长的运动轨迹，小颗粒则会呈现较短的运动轨迹。
3.筛分结果的判断通过筛体上的筛孔尺寸，可以调节出料口的位置来控制筛分结果。
物料的目标颗粒会通过筛孔，而杂质颗粒则会被阻挡，在筛体上形成堆积，最后随着振动力的作用被抛出筛面。
通过筛分结果的判断，可以调整振动筛的工作条件，以获得更好的筛分效果。
三、振动筛的优势振动筛相对于其他筛分设备具有以下优势： 1. 高效筛分：振动筛采用激振力进行筛分，筛分效率高，能够快速分离出目标颗粒。
2. 大处理量：振动筛的结构设计合理，可以处理大量物料，提高生产效率。
