火力发电厂工艺流程
火力发电厂的工艺流程一般包括以下步骤：
1. 燃料供应：火力发电厂通常使用煤炭、天然气或油类等燃料进行发电。
首先需要将燃料供应到发电厂，通常通过输送带、输气管道或石油管道等方式进行输送。
2. 燃料燃烧：燃料在燃烧炉中燃烧，产生高温和高压的燃烧产物，通常包括燃烧室、锅炉和燃烧器等设备。
燃烧产生的热能会被吸收并转化为蒸汽。
3. 蒸汽发生：在锅炉中，燃烧所产生的热能会被传输到水中，使水蒸发成为高温高压的蒸汽。
蒸汽通常通过管道进入蒸汽轮机。
4. 蒸汽轮机发电：蒸汽进入蒸汽轮机，使得轮子上的叶片旋转。
蒸汽轮机连接到发电机，通过旋转的运动产生电能。
5. 冷却系统：蒸汽在蒸汽轮机发电后变为低温低压的水蒸气，需要通过冷却系统冷却后进入锅炉再次循环使用。
一般通过冷却塔或冷却水循环系统实现。
6. 废气处理：燃烧炉产生的废气中含有大量污染物，需要通过废气处理系统进行净化，达到排放标准。
7. 发电厂设备运行与维护：发电厂需要对各种设备进行监控、维修和维护工作，确保设备的稳定运行和安全性。
这只是火力发电厂的基本工艺流程，不同的发电厂可能会有一些细微的差别。
另外，一些现代化的火力发电厂还可采用超临界或超超临界锅炉技术，以提高燃烧效率和减少燃料消耗。

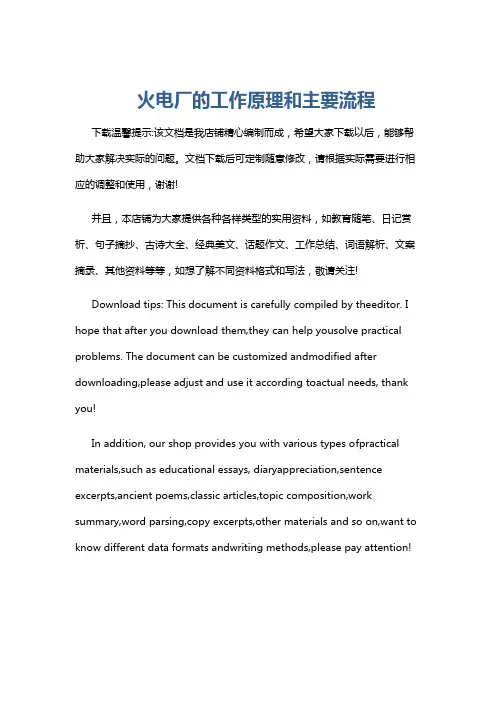

火电厂的工作原理和主要流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!火电厂是利用可燃物（例如煤）作为燃料生产电能的工厂。
它的工作原理是通过燃烧燃料产生热能，然后将热能转化为机械能，最后再将机械能转化为电能。
火力发电厂的工作流程火力发电厂是一种利用燃烧燃料产生高温高压蒸汽驱动汽轮机发电的设施。
它是目前世界上最主要的电力供应方式之一。
下面将详细介绍火力发电厂的工作流程。
一、燃料供给火力发电厂的第一步是将燃料供给到燃烧室。
常用的燃料包括煤炭、石油、天然气等。
燃料一般经过破碎、筛分和干燥等处理后，通过输送系统送入锅炉的燃烧室。
二、燃烧过程燃料在燃烧室内与空气进行充分混合燃烧，产生高温高压的燃烧气体。
燃烧室内的燃烧过程需要保持适当的氧气含量和燃料供给量，以确保燃料能够完全燃烧，并且不产生大量的烟尘和有害气体。
三、锅炉和热交换燃烧产生的高温燃烧气体通过锅炉，使锅炉内的水转化为高温高压蒸汽。
锅炉内的水通过循环系统不断循环，从而保持锅炉内的水位和温度稳定。
四、汽轮机发电高温高压蒸汽通过输送系统进入汽轮机，驱动汽轮机转动。
汽轮机是火力发电厂的核心设备，其运转方式分为凝汽式和过热式两种。
汽轮机的转动驱动发电机发电，将机械能转化为电能。
五、发电系统发电机产生的交流电经过变压器升压后，通过输电线路输送到变电站，再经过变电站的升压、配电等处理，最终供应给用户使用。
六、余热回收火力发电厂在发电过程中会产生大量的余热。
为了提高能源利用效率，火力发电厂通常会安装余热回收装置，将发电过程中的余热用于供热、供蒸汽或其他用途。
七、废气处理火力发电厂的燃烧过程会产生大量的废气，其中包括二氧化硫、氮氧化物等有害气体。
为了保护环境和人类健康，火力发电厂需要进行废气处理，采取脱硫、脱硝等技术手段减少有害气体的排放。
八、水处理火力发电厂在发电过程中需要大量的水，包括锅炉补水、冷却塔补水等。
为了保证水质符合要求，火力发电厂需要进行水处理，包括除盐、软化等工艺。
九、运行维护火力发电厂需要进行日常的运行维护工作，包括设备巡检、设备维修、设备更换等。
这些工作的目的是确保发电设备的正常运行，提高发电效率和可靠性。
总结起来，火力发电厂的工作流程包括燃料供给、燃烧过程、锅炉和热交换、汽轮机发电、发电系统、余热回收、废气处理、水处理以及运行维护等环节。
火力发电厂建设的详细流程
1. 项目准备阶段
- 进行可行性研究，评估项目的经济、技术和环境可行性。
- 寻找合适的土地，并进行环境评估和土地准备工作。
- 确定项目的规模、技术要求和装备需求。
- 开展项目融资计划和筹资工作。
2. 设计阶段
- 进行初步设计，包括火力发电厂的布局、主要设备的选择和
排布。
- 编制详细设计方案，包括各个系统的设计和工艺流程。
- 进行环境影响评价，确保项目符合法律法规和环境保护要求。
- 完善项目融资计划和筹资工作。
3. 施工阶段
- 进行招标工作，选择合适的施工单位和供应商。
- 确定施工计划和施工进度，并监督施工过程。
- 进行设备安装、电气接线和管道铺设等工程。
- 进行调试和试运行，确保设备和系统正常运行。
4. 运营阶段
- 进行设备验收和竣工验收，取得相关许可证和证书。
- 开展员工培训和安全教育，确保安全生产。
- 正式投入商业运营，进行电力生产和供应。
- 定期检修和维护设备，确保设备的正常运行。
5. 停产与拆除阶段
- 根据需要，进行停产和设备报废处理。
- 进行火力发电厂的拆除和清理工作。
- 根据环境要求，进行土地恢复和生态修复工作。
- 完成相关手续和报告，结束项目的运营。
以上是火力发电厂建设的详细流程，其中涉及到项目准备、设计、施工、运营和拆除等多个阶段。
在整个流程中，需要考虑经济、技术和环境等多个因素，确保项目的顺利进行和安全运营。
温馨小提示：本文主要介绍的是关于火电厂起机前试运行流程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇火电厂起机前试运行流程能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
火电厂起机前试运行流程（大纲）一、前期准备工作1.1确定试运行范围1.2成立试运行组织机构1.3制定试运行方案1.4试运行前设备检查1.5准备试运行所需材料及工具二、设备单体试运行2.1锅炉本体及辅助设备试运行2.2汽轮机本体及辅助设备试运行2.3发电机及励磁设备试运行2.4输煤、除灰、脱硫等辅助系统试运行三、系统联锁调试3.1锅炉与汽轮机之间的联锁调试3.2汽轮机与发电机之间的联锁调试3.3辅助系统与主机之间的联锁调试3.4电气系统联锁调试3.5控制系统联锁调试四、整体试运行4.1冷态试运行4.1.1锅炉水压试验4.1.2汽轮机低速暖机4.1.3系统检查及调整4.2热态试运行4.2.1锅炉点火4.2.2汽轮机升速至额定转速4.2.3发电机并网4.2.4系统负荷调整及性能测试五、试运行问题处理及总结5.1收集试运行数据5.2分析试运行中出现的问题5.3制定整改措施及计划5.4总结试运行经验，完善运行规程六、试运行验收6.1设备验收6.2系统验收6.3性能验收6.4验收报告编制七、投运前准备工作7.1员工培训7.2备品备件准备7.3运行规程及应急预案制定7.4设备及系统消缺一、前期准备工作在进行火电厂起机前的试运行流程中，前期准备工作是至关重要的一环。

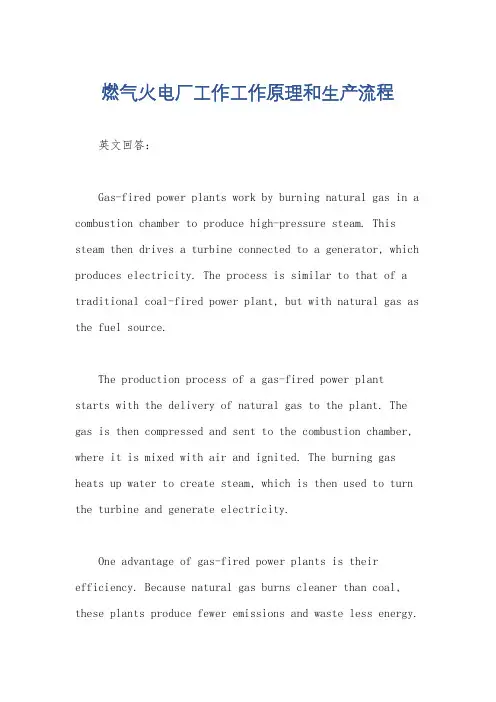

燃气火电厂工作工作原理和生产流程英文回答：Gas-fired power plants work by burning natural gas in a combustion chamber to produce high-pressure steam. This steam then drives a turbine connected to a generator, which produces electricity. The process is similar to that of a traditional coal-fired power plant, but with natural gas as the fuel source.The production process of a gas-fired power plantstarts with the delivery of natural gas to the plant. The gas is then compressed and sent to the combustion chamber, where it is mixed with air and ignited. The burning gas heats up water to create steam, which is then used to turn the turbine and generate electricity.One advantage of gas-fired power plants is their efficiency. Because natural gas burns cleaner than coal, these plants produce fewer emissions and waste less energy.This makes them a more environmentally friendly option for generating electricity.Gas-fired power plants are also more flexible than other types of power plants. They can be turned on and off quickly, making them ideal for meeting sudden changes in demand for electricity. This is important for ensuring a stable and reliable power supply for homes and businesses.Overall, gas-fired power plants play a crucial role in meeting the energy needs of society. They provide areliable source of electricity while also helping to reduce emissions and protect the environment.中文回答：燃气火电厂的工作原理是通过在燃烧室中燃烧天然气来产生高压蒸汽。
热力发电厂以煤为燃料火力发电厂生产流程煤在锅炉内燃烧，将锅炉里的水加热生成蒸汽，然后将来自锅炉的具有肯定温度、压力的蒸汽经主汽阀和调节汽阀进入汽轮机内，依次流过一系列环形安装的喷嘴栅和动叶栅而膨胀做功，将其热能转换成推进汽轮机转子旋转的机械能，通过联轴器驱动发电机发电。
膨胀做功后的蒸汽由汽轮机排汽局部排出，排汽至凝汽器凝聚成水，再送至加热器、经给水送往锅炉加热成蒸汽，如此循环。
也就是蒸汽的热能在喷嘴栅中首先转变为动能，然后在动叶栅中再使这局部动能转变为机械能。
工作原理就是一个能量转换过程，即热能--动能--机械能--电能。
最终将电发送出去。
煤炭的热能通过锅炉转化为高温高压的水蒸气，高温高压的水蒸气通过汽轮机转化为转子的旋转机械能，机械能再通过发电机转化为电能火力发电厂的生产过程在现代火电厂中，燃料的化学能转变为电能是在复杂热力循环的根底上完成的，这种循环使发电厂的热经济性得到了很大的提高。
通常将燃料运至电厂，经输送加工后，送入锅炉进行燃烧，使燃料中的化学能转变为热能并传递给锅炉中的水，使水变成高温高压的蒸汽，通过管道将压力和温度都较高的过热蒸汽送人汽轮机，推进汽轮机旋转作功，蒸汽参数则迅速降低，最后排入凝汽器。
在这一过程中，蒸汽的热能转变为汽轮机转子旋转的机械能。
发电机与汽轮机是用联轴器相连一同旋转的，汽轮机转子的机械能，通过发电机转变成电能。
发电机产生的电能，经升压变压器后送人输电线路提供应用户。
火力发电厂的主要系统燃料与燃烧系统：用煤将炉水烧成蒸汽〔化学能转化为热能〕〔1〕燃煤制备流程：煤从储煤场经输煤皮带送到锅炉房的煤斗中，再进入磨煤机制成煤粉。
煤粉与来自空气预热器的热风混合后喷入锅炉炉膛燃烧。
〔2〕烟气流程：煤在炉内燃烧后产生的热烟气经过锅炉的各部受热面传递热量后，流进除尘器及烟囱排入大气。
〔3〕通风流程：用送风机供应煤粉燃烧时所需要的空气，用吸粉机吸出煤粉燃烧后的烟气并排入大气。
〔4〕排灰流程：炉底排出的灰渣以及除尘器下部排出的细灰用机械或水利派往储灰场。
火电厂工艺流程范文
一、火电厂的工艺流程
火电厂的工艺流程可以分成三个主要的环节：水的处理、燃烧和动力生产。
1、水处理：首先，火电厂要求给定的水质标准，通过去除有害物质和其他污染物，经过调节、分离、净化和稳定水，使其达到技术要求。
2、燃烧：利用燃料的燃烧，将其转化为热能，并且在发生反应过程中进行脱硫、脱硝、除尘等污染物控制工艺，以达到环境保护的要求。
3、动力生产：在发电机轴上安装汽轮机，利用水的热能转化为机械能，进而经过变压变流器调节频率、相位、强度等，使电能最终输出，进行变电站，统一成系统电能供用户使用。
二、火电厂工艺流程控制
火电厂的工艺流程是由机械、电气、计算机等一系列自动化控制系统设计完成的，其主要控制系统构成如下：
1、自动化控制系统：包括汽轮机智能控制系统、炉控系统、蒸汽管道控制系统、系统构造控制系统等。
2、热力系统：包括发热系统、冷却系统、给水系统、排水系统等，用于根据台区要求调节机械能的输出。
3、电气部分：包括发电机、限流器、传动系统、分布式控制系统、电力度系统等，用于根据发电机的性能。
火力发电厂的生产流程火力发电厂是利用化石燃料燃烧产生高温高压蒸汽驱动汽轮机发电的电力生产设施。
以下是火力发电厂的生产流程的详细步骤和流程。
1. 燃料供应和存储火力发电厂的燃料主要是煤炭、石油和天然气。
燃料供应商将燃料送至火力发电厂，并通过输送系统将燃料储存在燃料库。
2. 燃料预处理燃料预处理包括除尘、脱硫、脱氮等工艺。
燃料经过除尘设备去除颗粒物，然后经过脱硫设备去除硫化物，最后经过脱氮设备去除氮化物。
这些工艺能够减少燃料燃烧过程中产生的污染物。
3. 燃烧系统燃料经过预处理后，进入燃烧系统进行燃烧。
燃烧系统由燃烧炉、锅炉和燃烧控制系统组成。
燃烧炉是燃烧过程的核心，燃料在高温下燃烧，产生高温高压蒸汽。
4. 蒸汽发电燃烧产生的高温高压蒸汽驱动汽轮机旋转，汽轮机通过转动的轴带动发电机产生电力。
蒸汽在汽轮机中逐渐降温降压，然后进入凝汽器冷却成水。
5. 冷却系统凝汽器将蒸汽冷却成水，然后水通过泵送回锅炉重新加热成蒸汽，循环使用。
冷却系统还包括冷却塔，用于将冷却后的水进一步降温。
6. 发电系统发电系统包括发电机、变压器和输电系统。
发电机将汽轮机产生的机械能转换为电能，变压器将发电机产生的低电压电能升高为输电系统所需的高电压电能。
7. 废气处理燃烧过程中产生的废气中含有大量的污染物，需要进行处理。
废气处理系统包括烟囱、除尘器、脱硫装置和脱硝装置。
烟囱将废气排放至大气中，除尘器去除废气中的颗粒物，脱硫和脱硝装置去除废气中的硫化物和氮化物。
8. 废水处理火力发电厂产生大量的废水，包括锅炉废水、冷却水和雨水等。
废水处理系统通过沉淀、过滤、调节PH值等工艺将废水处理成达到排放标准的水质，然后排放至水体或进行再利用。
9. 噪声和振动控制火力发电厂会产生噪声和振动，需要采取措施进行控制。
控制措施包括隔声、降噪和减振等技术手段，以减少对周围环境和人群的影响。
10. 安全与环保监测火力发电厂需要进行安全与环保监测，包括燃料和废气中的污染物浓度、废水中的水质、噪声和振动水平等。
火力发电厂基本工艺流程一第一部分概述以煤、石油或天然气作为燃料的发电厂统称为火电厂。
山东省的电厂95%以上是火力发电厂。
1、火电厂的分类（1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；辛电电厂③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂；④余热发电厂，即用工业企业的各种余热进行发电的发电厂。
此外还有利用垃圾及工业废料作燃料的发电厂。
（2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。
（3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂；②热电厂，即同时向外供应电能和热能的电厂。
（4）按发电厂总装机容量的多少分类：①小容量发电厂，其装机总容量在100MW以下的发电厂；②中容量发电厂，其装机总容量在100～250MW范围内的发电厂；③大中容量发电厂，其装机总容量在250～600MW范围内的发电厂；④大容量发电厂，其装机总容量在600～1000MW范围内的发电厂；⑤特大容量发电厂，其装机容量在1000MW及以上的发电厂。
（5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在（40kgf／cm2）、温度为450℃的发电厂，单机功率小于25MW；地方热电厂。
②高压发电厂，其蒸汽压力一般为（101kgf／cm2）、温度为540℃的发电厂，单机功率小于100MW；③超高压发电厂，其蒸汽压力一般为（141kgf／cm2）、温度为540／540℃的发电厂，单机功率小于200MW；④亚临界压力发电厂，其蒸汽压力一般为（171kgf／cm2）、温度为540／540℃的发电厂，单机功率为30OMW直至1O00MW不等；⑤超临界压力发电厂，其蒸汽压力大于（／cm2）、温度为550／550℃的发电厂，机组功率为600MW及以上，德国的施瓦茨电厂。
（6）按供电范围分类：①区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂；②孤立发电厂，是不并入电网内，单独运行的发电厂；③自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相连）。
2、火电厂的生产流程及特点火电厂的种类虽很多，但从能量转换的观点分析，其生产过程却是基本相同的，概括地说是把燃料（煤）中含有的化学能转变为电能的过程。
整个生产过程可分为三个阶段：① 燃料的化学能在锅炉中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；② 锅炉产生的蒸汽进入汽轮机，推动汽轮机旋转，将热能转变为机械能，称为汽水系统；③ 由汽轮机旋转的机械能带动发电机发电，把机械能变为电能，称为电气系统。
其基本生产流程为：整个电能生产过程如图1与水电厂和其他类型的电厂相比，火电厂有如下特点：凝汽式火电厂生产过程示意图（1）火电厂布局灵活，装机容量的大小可按需要决定。
（2）火电厂建造工期短，一般为水电厂的一半甚至更短。
一次性建造投资少，仅为水电厂的一半左右。
（3）火电厂耗煤量大，目前发电用煤约占全国煤碳总产量的25％燃料燃烧的热能 锅炉 高温高压水蒸汽 汽轮机 机械能 发电机 电能 变压器电力系统左右，加上运煤费用和大量用水，其生产成本比水力发电要高出3～4倍。
（4）火电厂动力设备繁多，发电机组控制操作复杂，厂用电量和运行人员都多于水电厂，运行费用高。
（5）汽轮机开、停机过程时间长，耗资大，不宜作为调峰电源用。
（6）火电厂对空气和环境的污染大。
第二部分三大系统简介一、燃烧系统燃烧系统由输煤、磨煤、燃烧、风烟、灰渣等环节组成，其流程如图2所示。
（l）运煤。
电厂的用煤量是很大的，一座装机容量4×3O万kW的现代火力发电厂，煤耗率按36Og／计，每天需用标准煤（每千克煤产生70O0卡热量）360（g）×120万（kw）×24（h）=10368t。
因为电厂燃煤多用劣质煤，且中、小汽轮发电机组的煤耗率在40O~5O0g／kw·h左右，所以用煤量会更大。
据统计，我国用于发电的煤约占总产量的1／4，主要靠铁路运输，约占铁路全部运输量的4O％。
为保证电厂安全生产，一般要求电厂贮备十天以上的用煤量。
（2）磨煤。
用火车或汽车、轮船等将煤运至电厂的储煤场后，经初步筛选处理，用输煤皮带送到锅炉间的原煤仓。
煤从原煤仓落入煤斗，由给煤机送入磨煤机磨成煤粉，并经空气预热器来的一次风烘干并带至粗粉分离器。
在粗粉分离器中将不合格的粗粉分离返回磨煤机再行磨制，合格的细煤粉被一次风带入旋风分离器，使煤粉与空气分离后进入煤粉仓。
（3）锅炉与燃烧。
煤粉由可调节的给粉机按锅炉需要送入一次风管，同时由旋风分离器送来的气体（含有约10％左右未能分离出的细煤粉），由排粉风机提高压头后作为一次风将进入一次风管的煤粉经喷燃器喷入炉膛内燃烧。
电厂煤粉炉燃烧系统流程图目前我国新建电厂以300MW及以上机组为主。
300MW机组的锅炉蒸发量为10O0t／h（亚临界压力），采用强制循环（或自然循环）的汽包炉；600MW 机组的锅炉为200Ot／h的（汽包）直流锅炉。
在锅炉的四壁上，均匀分布着4支或8支喷燃器，将煤粉（或燃油、天然气）喷入炉膛，火焰呈旋转状燃烧上升，又称为悬浮燃烧炉。
在炉的顶端，有贮水、贮汽的汽包，内有汽水分离装置，炉膛内壁有彼此紧密排列的水冷壁管，炉膛内的高温火焰将水冷壁管内的水加热成汽水混合物上升进入汽包，而炉外下降管则将汽包中的低温水靠自重下降至下连箱与炉内水冷壁管接通，靠炉外冷水下降而炉内水冷壁管中热水自然上升的锅炉叫自然循环汽包炉，而当压力高到~时，水、汽重度差变小，必须在循环回路中加装循环泵，即称为强制循环锅炉。
当压力超过18．62MPa时，应采用直流锅炉。
（4）风烟系统。
送风机将冷风送到空气预热器加热，加热后的气体一部分经磨煤机、排粉风机进人炉膛，另一部分经喷燃器外侧套筒直接进入炉膛。
炉膛内燃烧形成的高温烟气，沿烟道经过热器、省煤器、空气预热器逐渐降温，再经除尘器除去90％～99％（电除尘器可除去99％）的灰尘，经引风机送入烟囱，排向天空。
（5）灰渣系统。
炉膛内煤粉燃烧后生成的小灰粒，被除尘器收集成细灰排入冲灰沟，燃烧中因结焦形成的大块炉渣，下落到锅炉底部的渣斗内，经过碎渣机破碎后也排入冲灰沟，再经灰渣水泵将细灰和碎炉渣经冲灰管道排往灰场（或用汽车将炉渣运走）。
二、汽水系统火电厂的汽水系统由锅炉、汽轮机、凝汽器、除氧器、加热器等设备及管道构成，包括凝给水系统、再热系统、回热系统、冷却水（循环水）系统和补水系统，如图3所示。
（1）给水系统。
由锅炉产生的过热蒸汽沿主蒸汽管道进入汽轮机，高速流动的蒸汽冲动汽轮机叶片转动，带动发电机旋转产生电能。
在汽轮机内作功后的蒸汽，其温度和压力大大降低，最后排入凝汽器并被冷却水冷却凝结成水（称为凝结水），汇集在凝汽器的热水井中。
凝结水由凝结水泵打至低压加热器中加热，再经除氧器除氧并继续加热。
由除氧器出来的水（叫锅炉给水），经给水泵升压和高压加热器加热，最后送人锅炉汽包。
在现代大型机组中，一般都从汽轮机的某些中间级抽出作过功的部分蒸汽（称为抽汽），用以加热给水（叫做给水回热循环），或把作过一段功的蒸汽从汽轮机某一中间级全部抽出，送到锅炉的再热器中加热后再引入汽轮机的以后几级中继续做功（叫做再热循环）。
（2）补水系统。
在汽水循环过程中总难免有汽、水泄漏等损失，为维持汽水循环的正常进行，必须不断地向系统补充经过化学处理的软化水，这些补给水一般补入除氧器或凝汽器中，即是补水系统。
（3）冷却水（循环水）系统。
为了将汽轮机中作功后排入凝汽器中的乏汽冷凝成水，需由循环水泵从凉水塔抽取大量的冷却水送入凝汽器，冷却水吸收乏汽的热量后再回到凉水塔冷却，冷却水是循环使用的。
这就是冷却水或循环水系统。
电厂汽水系统流程示意图三、电气系统发电厂的电气系统，包括发电机、励磁装置、厂用电系统和升压变电所等，如图4所示。
发电机的机端电压和电流随着容量的不同而各不相同，一般额定电压在10~20kV之间，而额定电流可达2OkA。
发电机发出的电能，其中一小部分（约占发电机容量的4％～8％），由厂用变压器降低电压（一般为63kV和400V两个电压等级）后，经厂用配电装置由电缆供给水泵、送风机、磨煤机等各种辅机和电厂照明等设备用电，称为厂用电（或自用电）。
其余大部分电能，由主变压器升压后，经高压配电装置、输电线路送入电网。
发电厂电气系统示意图第三部分电厂主要设备介绍锅炉锅炉是火力发电厂中主要设备之一。
它的作用是使燃料在炉膛中燃烧放热，并将热量传给工质，以产生一定压力和温度的蒸汽，供汽轮发电机组发电。
电厂锅炉与其他行业所用锅炉相比，具有容量大、参数高、结构复杂、自动化程度高等特点。
一、电厂锅炉的容量和参数锅炉容量即锅炉的蒸发量，指锅炉每小时所产生的蒸汽量。
在保持额定蒸汽压力、额定蒸汽温度、使用设计燃料和规定的热效率情况下，锅炉所能达到的蒸发量称作额定蒸发量。
电厂锅炉的额定参数是指额定蒸汽压力和额定蒸汽温度。
所谓蒸汽压力和温度是指过热器主汽阀出口处的过热蒸汽压力和温度。
对于装有再热器的锅炉，锅炉蒸汽参数还应包括再热蒸汽参数。
我国电厂锅炉的蒸汽参数及容量系列如下表所示。
我国电厂锅炉的蒸汽参数及容量系列注蒸汽温度栏中的分子、分母分别为过热蒸汽温度和再热蒸汽温度。
二、电厂锅炉的分类1．按蒸汽参数分类（1）中压锅炉。
压力为（39kgf／cm2），温度为450℃。
(2)高压锅炉。
压力为6～10MPa，常用压力为（100kgf／cm2），温度为540℃。
（3）超高压锅炉。
压力为10～14MPa，常用压力为（14O kgf／cm2），温度为555℃或540℃。
（4）亚临界压力锅炉。
压力为 14～，常用压力为（170 kgf／cm2），温度为 555℃。
（5）超临界压力锅炉。
压力大于（ kgf／cm2），温度为 550～570℃。
2、按容量分类小型锅炉蒸发量小于220t／h。
中型锅炉蒸发量为 22O～410t／h。
大型锅炉蒸发量不小于670t／h。
3．按燃烧方式分类（l）悬浮燃烧锅炉。
燃料在炉膛空间悬浮燃烧，燃烧可为煤粉、油或气体燃料。
（2）沸腾燃烧锅炉。
固体燃料颗粒在炉排上呈沸腾状态进行燃烧，又称流化床锅炉。
4按排渣方式分类固态排渣锅炉。
燃料燃烧生成的灰渣呈固态排出。
液态排渣锅炉。
燃料燃烧生成的灰渣呈液态排出。
5按循环方式分类按照锅炉蒸发受热面内工质流动的方式可将锅炉分为下列几种，如图所示。
（1）自然循环锅炉，是具有由汽包、下降管和上升管组成的循环回路的锅炉。
它依靠下降管和上升管中工质柱重差产生自然循环的动力。
（邹县电厂）（2）强制循环锅炉，是在循环回路下降管上装有强制循环泵，以提高循环动力。
