企业简述Walther-Präzisi on是设计制造快速连接系统的世界领导者，从1951年开始从事生产单接头，组合式快速接头与对接系统，用于流体、蒸汽、气体、电/光信号与电力等方面的安全连接与断开。
广泛应用于汽车制造、机械制造、化工制药、钢铁制造、海洋工程、运输工程、医用技术、航空航天、国防技术等领域。
总部位于德国伍珀塔尔，在上海设有办事处。
目前接头种类已有超过400 000中，主要材质包括塑料、铜、铝、钢、不锈钢等、通径为2mm~300mm，使用温度从-253℃到800℃，使用压力可从真空到最高3000bar产品分类根据使用情况与压力可分为低压系列、中压系列、高压系列、清洁断开（干式）、螺纹连接、特殊系列与配件。
低压系列（最高压力低于100bar）LP系列取决于通径与材质，最大工作压力为100bar，部分适用于真空环境。
介质：水、压缩空气、各种流体、燃油燃气、润滑油、润滑脂、工业气体材质：不同镀层的钢与铜、不锈钢1.4404/1.4571或同等材质通径（mm）：2.5，3，4，6，7，9，12，19，32，50LP系列介绍及产品资料下载BF系列通径（mm）：5，9，12，25，50工作压力：最高64bar/928psi（由通径而定）介质：水、蒸汽、溶剂、酸、碱、油与所有非润滑介质材质：不锈钢1.4404/1.4571或同等材质特征：清洁断开的安全接头，球面设计易于清洗。
连接时几乎无空气杂质进入；断开时残留量非常小；可带压连接、防溅射、高流速、自动锁紧。
通径25、50mm的BF快速接头带单独的锁紧及阀芯打开的装置。
CG 系列通径（mm）：6，9，12，16，20，25工作压力：最高16bar/232psi（由材质而定）介质：冷却液/冷却水材质：阳极氧化铝/硬化处理阳极氧化铝/不锈钢特征/可选项：根据EN 61373, Cat. 1, CI. B（铁路部门许可证书），具有抗震性。
阀芯两端自密封且当断开时残留量非常小。

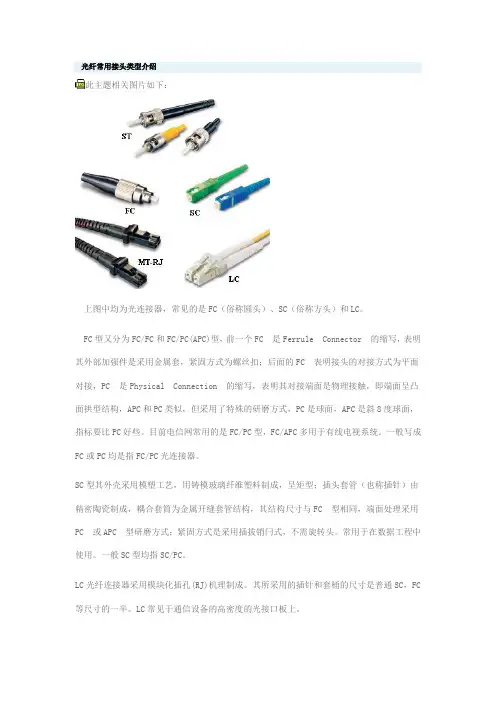

光纤常用接头类型介绍此主题相关图片如下：上图中均为光连接器，常见的是FC（俗称圆头）、SC（俗称方头）和LC。
FC型又分为FC/FC和FC/PC(APC)型，前一个FC 是Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后面的FC 表明接头的对接方式为平面对接，PC 是Physical Connection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构，APC和PC类似，但采用了特殊的研磨方式，PC是球面，APC是斜8度球面，指标要比PC好些。
目前电信网常用的是FC/PC型，FC/APC多用于有线电视系统。
一般写成FC或PC均是指FC/PC光连接器。
SC型其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC 型相同，端面处理采用PC 或APC 型研磨方式；紧固方式是采用插拔销闩式，不需旋转头。
常用于在数据工程中使用。
一般SC型均指SC/PC。
LC光纤连接器采用模块化插孔(RJ)机理制成。
其所采用的插针和套桶的尺寸是普通SC，FC 等尺寸的一半。
LC常见于通信设备的高密度的光接口板上。
此主题相关图片如下：上图是各种光连接器与之对应的适配器，也称法兰盘，用在ODF架上，供光纤连接。
FC/PC 和SC法兰盘一般价格在10-15元/个左右。
此主题相关图片如下：该图为FC/PC型光纤跳纤（非正规叫法是双头尾纤），英文名为PATCH CORD即两头带光纤连接器的软光纤，用于设备至ODF架的连接以及ODF架之间的跳接。
光跳线颜色为黄色，表示单模跳纤。
此主题相关图片如下：该图为MTRJ-SC型光纤跳纤，光跳线颜色为橙色，表示多模跳纤。
另外，还有用于光缆成端的尾纤，英文名为PIGTAIL CORD，一端与光缆熔接，一端固定在ODF上。
在生产中，为了便于测试，均生产为跳纤，即两头均有光纤连接器，施工时，从中间剪断，一根跳纤即成了两根尾纤。

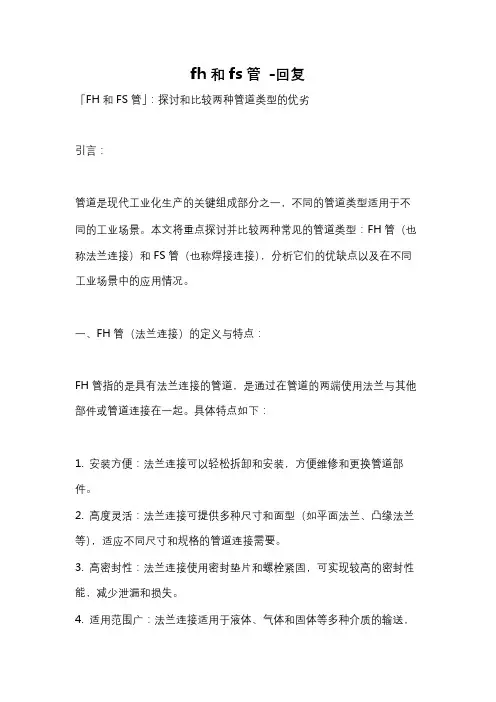

fh和fs管-回复「FH和FS管」：探讨和比较两种管道类型的优劣引言：管道是现代工业化生产的关键组成部分之一，不同的管道类型适用于不同的工业场景。
本文将重点探讨并比较两种常见的管道类型：FH管（也称法兰连接）和FS管（也称焊接连接），分析它们的优缺点以及在不同工业场景中的应用情况。
一、FH管（法兰连接）的定义与特点：FH管指的是具有法兰连接的管道，是通过在管道的两端使用法兰与其他部件或管道连接在一起。
具体特点如下：1. 安装方便：法兰连接可以轻松拆卸和安装，方便维修和更换管道部件。
2. 高度灵活：法兰连接可提供多种尺寸和面型（如平面法兰、凸缘法兰等），适应不同尺寸和规格的管道连接需要。
3. 高密封性：法兰连接使用密封垫片和螺栓紧固，可实现较高的密封性能，减少泄漏和损失。
4. 适用范围广：法兰连接适用于液体、气体和固体等多种介质的输送，广泛应用于化工、石油、食品等行业。
二、FS管（焊接连接）的定义与特点：FS管指的是通过焊接连接的管道，是通过将管道的两端熔化并熔接在一起，形成稳固的连接。
具体特点如下：1. 结构牢固：焊接连接形成的管道结构牢固，可以承受高压和高温的工作环境，具有较高的强度和稳定性。
2. 密封可靠：焊接连接无需密封垫片和螺栓，避免了泄露的可能性，确保了管道系统的可靠性。
3. 成本较低：焊接连接不需要额外的法兰和紧固件，减少了材料和人工成本，提高了工作效率。
4. 适用场景广泛：焊接连接适用于高压、高温、腐蚀性介质等苛刻条件下的管道系统，常用于石化、能源等行业。
三、FH管与FS管的比较：1. 安装和维修：FH管的安装和维修相对简单，而FS管的焊接需要专业技术，一旦连接完成后难以拆卸。
2. 密封性能：FH管通过法兰与螺栓紧固实现密封，但密封面的平整度和紧固力会影响密封效果；FS管由于焊接而无需额外的密封件，密封性较好。
3. 强度和稳定性：FS管的焊接结构更加牢固，适合于高压和高温条件下工作，而FH管的结构则相对较弱。

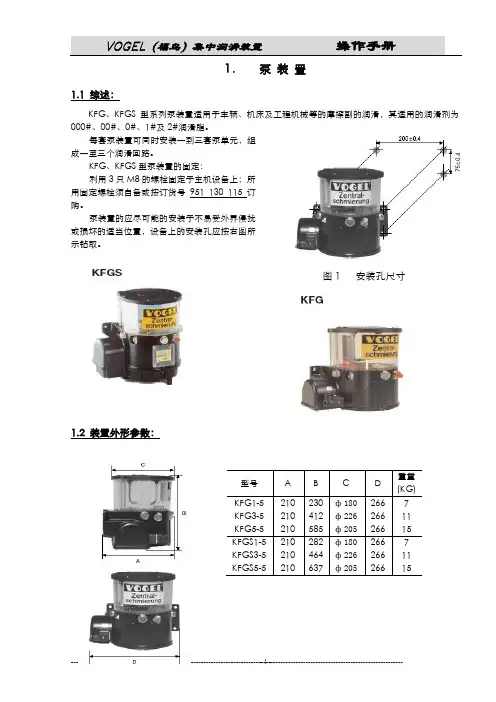

1．泵 装 臵1.1综述：KFG 、KFGS 型系列泵装臵适用于车辆、机床及工程机械等的摩擦副的润滑，其适用的润滑剂为000#、00#、0#、1#及2#润滑脂。
每套泵装臵可同时安装一到三套泵单元，组成一至三个润滑回路。
KFG 、KFGS 型泵装臵的固定：利用3只M8的螺栓固定于主机设备上；所用固定螺栓须自备或按订货号951 130 115订购。
泵装臵的应尽可能的安装于不易受外界侵扰或损坏的适当位臵，设备上的安装孔应按右图所示钻取。
图1 安装孔尺寸1.2 装臵外形参数：1.3 泵单元:KFG泵装臵设有3个润滑输出口,可同时安装一到三套泵单元;每组泵单元均可与递进式分配器连接组成独立的润滑油路.当3个润滑输出口未能全部使用时,富余的输出口可用以下件封堵:螺堵M20X1.5垫圈20泵单元外形及连接尺寸如右图所示.图3 泵单元图4 KFG1.U2 1.4KFG1.40可调型泵单元：给脂量调整表格:⏹单位: ml/min圈数⏹给脂量调整方法:1.用内六角扳手卸下内六角螺堵6;2.用内六角扳手调整内六角螺丝8:顺时针方向旋转—调小给脂量;逆时针方向旋转—调大给脂量。
3.3圈=6个单位调节量1圈= 1mm =2个单位调节量4. 调整合适后,固紧内六角螺堵6。
1.5 溢流阀：单独的溢流阀直接安装于泵单元出口，保护整个润滑系统免受过高的压力。
溢流阀的调整压力为300bar。
如系统中递进式分配器或润滑点发生堵塞，导致系统压力高于300bar，则溢流阀自动开启卸油。
溢流阀规格：A-------接φ6管P--------接泵单元A-------接φ10管R--------溢脂口1.6润滑脂要求:VOGEL 要求使用1号或2号锂基脂,及国际标准≤NLGI grade2,最好采用进口油脂,严禁采用3号油脂,因为3号以上属于超硬油脂。
在加油时一定注意油脂的清洁度，防止污物颗粒阻塞分配器。
1.7 充填润滑脂：KFG 型泵装臵的脂罐润滑脂充填可采用如下几种方式：⏹锥形脂咀：利用普通的加脂枪通过泵装臵本体上的锥形脂咀充填润滑脂。
第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀 2 闸阀 3 球阀 4 柱塞阀 5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型（或反冲型）除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注。
标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 P（Y）排风排烟兼用风管-—8 XB 消防补风风管——9 S（B）送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高（mm)2 圆形风管直径（mm）3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管,右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口，叶片垂直——2 AH 单层格栅风口，叶片水平—-3 BV 双层格栅风口，前组叶片垂直——4 BH 双层格栅风口,前组叶片水平-—5 C﹡矩形散流器，＊为出风面数量-—6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器，﹡为出风面数量—-10 DH 圆环形散流器—-11 E﹡条缝形风口，﹡为条缝数——12 F﹡细叶形斜出风散流器,﹡为出风面数量—-13 FH 门铰形细叶回风口-—14 G 扁叶形直出风散流器——15 H 百叶回风口--16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口-—20 KH 门铰形蛋格式回风口-—21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶-—26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表3。
不锈钢快速接头标准A-A59326A快速接头标准 2013-03-01英寸-磅A-A-59326A2003.05.01接A-A-593261998.9.25商用项目描述快速接头，快速分离，Cam-locking 类型美国总务管理局授权所有的联邦代理商，都可使用该商用项目描述。
