识图基础知识试题答案

识图培训考试题姓名： 得分： 一、填空题（40分）1、 在图纸上，一般用 实线来表示可见轮廓线， 虚线来表示不可见轮廓线， 点划线 表示轴线、中心线。

2、在图纸上，最基本的三视图是： 主视图 、 俯视图 、 左视图 。

3、形状公差包括：直线度 、 平面度 、 面轮廓度 、 圆柱度 等。

4、形状公差包括： 位置度 、 对称度 、 同轴度 、 平行度 。

5、轮廓度公差包括线 线轮廓度 与 面轮廓度 。

6、如图1所示其公差带是 正截面为t1×t2的四棱柱内 的区域。

7、三视图的投影规律是 长对正 、 高平齐 、 宽相等 。

8、零件的常用表达方法有视图、 剖视图 、断面视图和 局部放大图 及其它规定图法。

二、选择题 （15分）1、平行度是指（ ）A 、两平面或两直线平行的程度B 、两平面平行的程度C 、两直线平行的程度D 、都不是2、视图中的虚线可用作：（ ）Ａ、可见轮廓线 Ｂ、对称中心线 Ｃ、不可见轮廓线3、水平面的（ ）反应实形。

Ａ、正面投影 B 、水平投影 Ｃ、侧面投影4、同轴度是（ )。

Ａ、 Ｂ、 Ｃ、 D 、5、如图2选择主视方向C ，视图为（ ）。

Ａ、 Ｂ、 Ｃ、图三、识读零件图（45分）1、表达该零件共用了 3 个图形，分别是 基本视图 、 剖视图 和 局部放大图 。

2、基本视图采用的绘图比例是 1：1 。

局部放大图采用的绘图比例是 4：1 。

3、0.0200.05325φ--的基本尺寸为 25 ，最大极限尺寸为 24.980 ，最小极限尺寸为 24.947。

4、该零件上φ32轴段的长为 5 mm 。

5、右侧螺纹为连接螺纹，其长为 27 mm ；中间螺纹为传动螺纹，其长为 136 mm 。

6、零件左侧有4个尺寸相同的矩形平面，其定形尺寸分别为 20 mm 和 20 mm 。

7、局部放大图表示的是螺纹的形状，小径为 φ18 。

建筑制图与识图一、基本知识（10分）1．试作出直径为40毫米的圆内接正五边形。

2．组合体视图的读图基本方法是什么？3．指北针的规定画法及用途？4．剖面图与断面图在标注上有何不同？举例说明。

二、（12分）根据轴测图，画出三画投影图。

三、（10分）根据主观视图和左视图，画出俯视图。

四、（18分）画出1—1、2—2剖面图。

五、（8分）下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。

六、（12分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）（1）画出砖及毛石图例。

（2）（2）注出大放脚的高度。

（3）（3）注出基础底面的标高，注出室外地面标高-0.800米，室内地面标出±0.000米。

七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。

要求完成：（1）补全平面图中的尺寸数字和轴线编号。

（2）补全南立面图中的标高数字。

（3）画出2—2剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1的高度布置和窗扇分格型式要统一）。

（30分）建筑制图与识图试题答案及评分标准（供参考）一、基本知识（10分）1.2．形体分析法、线面分析法3．表示建筑朝向4．二、本题12分，一个视图4分。

三、本题10分。

四、本题18分。

1—1—1剖面图，10分；2—2剖面图8分。

五、本题8分。

六、本题12分。

其中：（1）6分；（2）3分；（3）3分。

七、本题30分。

如图所示，每处1分，共30分。

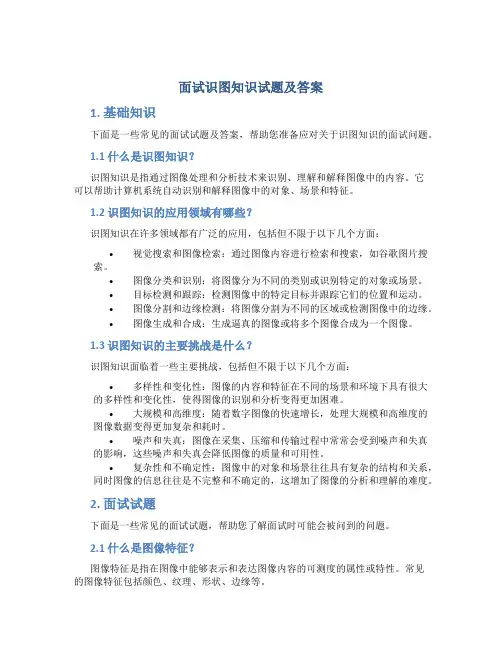

面试识图知识试题及答案1. 基础知识下面是一些常见的面试试题及答案，帮助您准备应对关于识图知识的面试问题。

1.1 什么是识图知识？识图知识是指通过图像处理和分析技术来识别、理解和解释图像中的内容。

它可以帮助计算机系统自动识别和解释图像中的对象、场景和特征。

1.2 识图知识的应用领域有哪些？识图知识在许多领域都有广泛的应用，包括但不限于以下几个方面：•视觉搜索和图像检索：通过图像内容进行检索和搜索，如谷歌图片搜索。

•图像分类和识别：将图像分为不同的类别或识别特定的对象或场景。

•目标检测和跟踪：检测图像中的特定目标并跟踪它们的位置和运动。

•图像分割和边缘检测：将图像分割为不同的区域或检测图像中的边缘。

•图像生成和合成：生成逼真的图像或将多个图像合成为一个图像。

1.3 识图知识的主要挑战是什么？识图知识面临着一些主要挑战，包括但不限于以下几个方面：•多样性和变化性：图像的内容和特征在不同的场景和环境下具有很大的多样性和变化性，使得图像的识别和分析变得更加困难。

•大规模和高维度：随着数字图像的快速增长，处理大规模和高维度的图像数据变得更加复杂和耗时。

•噪声和失真：图像在采集、压缩和传输过程中常常会受到噪声和失真的影响，这些噪声和失真会降低图像的质量和可用性。

•复杂性和不确定性：图像中的对象和场景往往具有复杂的结构和关系，同时图像的信息往往是不完整和不确定的，这增加了图像的分析和理解的难度。

2. 面试试题下面是一些常见的面试试题，帮助您了解面试时可能会被问到的问题。

2.1 什么是图像特征？图像特征是指在图像中能够表示和表达图像内容的可测度的属性或特性。

常见的图像特征包括颜色、纹理、形状、边缘等。

2.2 图像分类和识别的主要方法有哪些？图像分类和识别的主要方法包括但不限于以下几种：•基于特征的方法：基于提取和选择图像特征来表示和比较图像。

•基于统计的方法：基于统计模型和概率模型来描述和比较图像。

•基于机器学习的方法：基于训练数据和机器学习算法来构建分类和识别模型。

初级识图考试题及答案一、选择题（每题2分，共20分）1. 下列哪个图形是正方形？A. 四边形，对角线相等B. 四边形，四边相等C. 三角形，两边相等D. 四边形，对边平行答案：B2. 以下哪个选项是等腰三角形的特征？A. 两边相等B. 三边相等C. 三角相等D. 两边平行答案：A3. 一个圆的直径是10厘米，那么它的半径是多少？A. 5厘米B. 10厘米C. 20厘米D. 15厘米答案：A4. 下列哪个图形是等边三角形？A. 三边相等的三角形B. 三角相等的三角形C. 三边平行的三角形D. 三角形，两边相等答案：A5. 一个长方形的长是10厘米，宽是5厘米，那么它的周长是多少？A. 30厘米B. 50厘米C. 20厘米D. 40厘米答案：A6. 以下哪个图形是半圆？A. 一个圆的一半B. 一个正方形的一半C. 一个长方形的一半D. 一个三角形的一半答案：A7. 一个平行四边形的对边相等，那么它的对角线是否相等？A. 是B. 否C. 有时是D. 不确定答案：B8. 下列哪个选项是梯形的特征？A. 四边形，对边平行B. 三角形，两边相等C. 四边形，四边相等D. 四边形，对角线相等答案：A9. 一个圆的半径是5厘米，那么它的面积是多少？A. 78.5平方厘米B. 25平方厘米C. 50平方厘米D. 100平方厘米答案：A10. 以下哪个图形是菱形？A. 四边形，四边相等B. 三角形，两边相等C. 三角形，三边相等D. 四边形，对边平行答案：A二、填空题（每题2分，共20分）1. 一个三角形的三个内角之和是________度。

答案：1802. 一个圆的周长公式是________。

答案：2πr3. 一个长方形的面积公式是________。

答案：长×宽4. 一个平行四边形的对角线互相________。

答案：平分5. 一个正方形的四条边都________。

答案：相等6. 一个等腰三角形的两个底角________。

建筑制图与识图考试题与答案一、单选题（共50题，每题1分，共50分）1、建筑物的墙体根据其受力特征分为承重墙和（）。

A、非承重墙B、高层C、墙面D、多层正确答案：A2、标高符号应该用（）三角形表示。

A、任意B、不等边C、等腰直角D、等边正确答案：C3、在建筑平面图上不能看到（）oA、门窗的高度B、内墙位置C^地坪标高D、门洞宽度正确答案：A4、绘制指北针的尾部宽度为（）mm。

A、5B、3C、4D、6正确答案：B5、施工图文件内容编排顺序依次为：封面，图纸目录，（）,图纸，工程预算书，材料样板及做法表等。

A、扉页B、设计及施工说明C＞序言D、中缝正确答案：B6、长仿宋字的宽度为10毫米，那么字高为（）mm oA、10B、7C>14D、20正确答案：C7、每个图样一般都是由（）种宽度的图线组成。

A、2B、1C、3D、4正确答案：C8、图号应从（）开始编制。

A、3B、1C、0D、2正确答案：B9、三面投影图的特点是（）。

A、度量性差B、符合视觉习惯C、立体感强D、没有立体感，但是尺寸可以度量正确答案：D10、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、25mmBs20mmC>24mmD、22mm正确答案：C11、要查阅顶棚上的装饰图形，一般从（）中查得。

A、装饰剖面图B、装饰平面图C、吊顶平面图D、装饰立面图正确答案：C12、用1：50比例绘图，实际尺寸10M,图纸尺寸是（）oA^400mmB、200mmC^100mmD、300mm正确答案：B13、识读图纸时，通过（）看各专业施工图纸有多少张，图纸是否齐全。

A、图纸目录B、平面图C、立面图D、设计说明正确答案：A14、完全对称的立面图，可只画一半，在对称轴处加绘（）oA、对称符号B、直径符号C、省略符号D、连续编号正确答案：A15、立面图不能按（）方式命名。

A、朝向B、色彩C、轴线D、主入口正确答案：B16、绘图用三角板有（）种。

建筑制图及识图试题与参考答案一、单选题（共43题，每题1分，共43分）1.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、砖墙与钢筋混凝土墙B、外墙和内墙C、纵墙与横墙D、承重墙与非承重墙正确答案：B2.φL表示( )。

A、冷拉Ⅰ级钢筋B、Ⅰ级锰硅人字纹钢筋C、Ⅰ级光圆钢筋D、Ⅰ级螺纹钢筋正确答案：A3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、100mmB、10mC、10kmD、10mm正确答案：B4.避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。

A、10mmB、14mmC、16mmD、12mm正确答案：D5.建筑施工图上一般注明的标高是( )。

A、要看图纸上的说明B、相对标高C、绝对标高D、绝对标高和相对标高正确答案：B6.在钢筋混凝土构件代号中, “ JL”是表示( ).A、基础梁B、连系梁C、圈梁D、过梁正确答案：A7.点在直线上，点的投影仍在直线的投影上，这是正投影的( )。

A、同素性B、从属性C、定比性D、积聚性正确答案：B8.给水排水工程图“——W——”表示( ).A、生活水管B、污水管C、废水管D、热水给水管正确答案：B9.水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：C10.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、56平方毫米C、40平方毫米D、48平方毫米正确答案：D11.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A12.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

A、3－5B、6－10C、20－30D、11－15正确答案：B13.尺寸标注时图样轮廓线可用作( )。

建筑识图试题及答案一、填空题：1. 建筑图纸中用阴影表示的部分通常代表建筑物的□(主体结构)。

2. 图纸中标有的“F.FL”代表建筑物的□(完成楼层)。

3. 建筑物剖面图中，用短线表示的部分通常代表建筑物的□(构造)。

4. 建筑物平面图中表示窗户的符号通常为□(带斜线的小矩形)。

5. 图纸中的坐标系一般用来表示□(位置和尺寸)。

6. 建筑图纸中，用实线表示的部分通常代表建筑物的□(墙体)。

7. 图纸上的“1:50”通常代表建筑图纸的□(比例尺)。

8. 建筑物平面图中表示门的符号通常为□(直线和“L”形)。

9. 图纸中标有的“E.S”代表建筑物的□(东南)方向。

10. 建筑物剖面图中，用长线表示的部分通常代表建筑物的□(实体部分)。

二、选择题：1. 下图是某建筑物的平面图，根据图纸，可以得出以下哪个结论？A. 室内有四个房间B. 室内有一个大厅C. 室内有一个门D. 室内有一个窗户答案：A. 室内有四个房间2. 下图是某建筑物的剖面图，根据图纸，可以得出以下哪个结论？A. 墙体采用砖石结构B. 屋顶采用平顶结构C. 地板上铺设了地板砖D. 建筑物没有窗户答案：B. 屋顶采用平顶结构3. 下图是某建筑物的立面图，根据图纸，可以得出以下哪个结论？A. 建筑物的高度为4层B. 建筑物正门朝向西方C. 建筑物立面采用玻璃幕墙D. 建筑物外墙颜色为浅灰色答案：C. 建筑物立面采用玻璃幕墙三、解答题：1. 下图是某建筑物的平面图，请你根据图纸，简要描述该建筑物的功能和结构特点。

答案：根据图纸，该建筑物由多个房间组成，中间为一个大厅，推测该建筑物可能是一座办公楼或者商业大楼。

结构特点是采用了矩形的平面布局，墙体采用实线表示，窗户和门的位置合理，可以满足室内采光和通风的需求。

2. 下图是某建筑物的剖面图，请你根据图纸，简要描述该建筑物的结构特点和材料选择。

答案：根据图纸，该建筑物采用了砖石结构的墙体和混凝土结构的楼层和屋顶。

识图测试题及答案一、选择题1. 下列哪一项是正确的识图方法？A. 仅凭直觉判断B. 仔细分析图像内容C. 忽略细节D. 快速浏览答案：B2. 在识图测试中，以下哪项是不需要的？A. 观察力B. 想象力C. 记忆力D. 创造力答案：B二、填空题3. 在进行识图测试时，我们通常需要______和______相结合。

答案：观察力；分析力4. 识图测试中，细节的观察对于______和______至关重要。

答案：理解图像；记忆图像三、判断题5. 识图测试中，我们只需要关注图像的主要部分，而不需要关注细节。

答案：错误6. 在识图测试中，理解图像的背景信息有助于我们更好地记忆图像。

答案：正确四、简答题7. 请简述识图测试中观察力的重要性。

答案：观察力在识图测试中至关重要，因为它帮助我们捕捉到图像的细节和特征，从而更准确地理解图像内容。

8. 在识图测试中，如何有效地记忆图像？答案：在识图测试中，有效地记忆图像可以通过以下方法：一是仔细观察图像的每个部分，包括形状、颜色、纹理等；二是尝试将图像与已知的信息或经验联系起来；三是利用图像中的特定特征或模式来构建记忆；四是多次重复观察和回忆图像。

五、综合题9. 观察以下图像，并回答以下问题：（1）图像中的主要颜色是什么？（2）图像中的主要形状有哪些？（3）图像中是否有文字？如果有，请描述文字的内容。

答案：（1）图像的主要颜色是蓝色和白色。

（2）图像中的主要形状有圆形和三角形。

（3）图像中没有文字。

10. 根据以下图像，描述其可能代表的场景。

答案：根据图像，可能代表的场景是一个人在公园里散步，周围有树木和长椅，天空中有云朵，可能是一个晴朗的下午。

大一平法识图试题及答案一、选择题（每题2分，共20分）1. 平法图的全称是（）。

A. 平面投影法B. 平面几何法C. 平面布置法D. 平面分析法答案：A2. 平法图的主要用途是（）。

A. 建筑设计B. 施工图绘制C. 结构设计D. 施工管理答案：C3. 以下哪个选项不是平法图的组成部分（）。

A. 总平面图B. 建筑平面图C. 建筑立面图D. 建筑剖面图答案：A4. 平法图中，表示建筑物高度的线是（）。

A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：B5. 在平法图中，建筑物的宽度通常由（）表示。

A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：A6. 平法图中，表示建筑物长度的线是（）。

A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：A7. 平法图中，表示建筑物深度的线是（）。

A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：A8. 平法图中，表示建筑物层数的线是（）。

A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：B9. 平法图中，表示建筑物朝向的线是（）。

A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：C10. 平法图中，表示建筑物内部结构的线是（）。

A. 定位轴线B. 标高线C. 轮廓线D. 投影线答案：A二、填空题（每题2分，共10分）1. 平法图中的定位轴线通常用________表示。

答案：细实线2. 平法图中的标高线通常用________表示。

答案：粗实线3. 平法图中的轮廓线通常用________表示。

答案：虚线4. 平法图中的投影线通常用________表示。

答案：点划线5. 平法图中的建筑物层数通常用________表示。

答案：数字三、简答题（每题5分，共20分）1. 简述平法图的作用。

答案：平法图是用于表达建筑物结构和构造的一种图示方法，它通过简化的符号和线条来表达建筑物的平面、立面和剖面信息，以便于施工人员理解和实施。

2. 描述平法图中定位轴线的作用。

工程识图试题及答案一、选择题（每题2分，共20分）1. 工程图纸中，尺寸线通常使用什么颜色？A. 黑色B. 红色C. 蓝色D. 绿色2. 以下哪个符号表示“中心线”？A. ∅B. ⊥C. ∣∣D. ∞3. 在工程图纸中，“M10”表示的螺纹规格是？A. 外径为10mm的螺纹B. 内径为10mm的螺纹C. 螺距为10mm的螺纹D. 直径为10mm的螺纹4. 工程图纸中的“剖面线”通常用来表示什么？A. 物体的表面B. 物体的内部结构C. 物体的轮廓D. 物体的对称面5. 以下哪个符号表示“对称”？A. ∽B. ≠C. ≡D. ∝...二、填空题（每空1分，共20分）1. 工程图纸上的尺寸标注应遵循______、______、______的原则。

2. 在工程图纸中，______是用来表示物体长度的单位。

3. 螺纹的基本要素包括______、______和______。

4. 当图纸中需要表示物体的内部结构时，可以使用______来表示。

5. 工程图纸中的“材料标记”通常用来指明材料的______。

...三、简答题（每题10分，共30分）1. 简述工程图纸中“视图”的概念及其重要性。

2. 解释什么是“剖面图”，并说明其在工程图纸中的应用。

3. 描述在工程图纸中标注尺寸时应注意的事项。

四、绘图题（共30分）1. 根据所给的三视图，绘制一个简单的机械零件的立体图。

（15分）2. 绘制一个简单的剖面图，展示一个物体的内部结构。

（15分）工程识图答案一、选择题1. 答案：A. 黑色2. 答案：C. ∣∣3. 答案：A. 外径为10mm的螺纹4. 答案：B. 物体的内部结构5. 答案：C. ≡二、填空题1. 答案：清晰、准确、规范2. 答案：毫米（mm）3. 答案：螺距、螺纹角、螺纹类型4. 答案：剖面线5. 答案：种类和规格三、简答题1. 答案：视图是工程图纸中用来表示物体不同方向的图形，它的重要性在于能够帮助人们全面理解物体的形状和结构。

n机械识图基础知识考试试题姓名：得分：一、填空题 （共50分，每空1分）1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。

52、图纸中图框格式的标题栏一般位于图纸的右下角。

13、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。

54、由立体图找出对应的三视图。

65、对照立体图，将对应的左视图和俯视图图号填入表中。

86、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，视图分为：基本视图、向视图、局部视图和斜视图四种。

47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。

451246376129845118、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。

19、断面图可分为移出断面和重合断面两种。

210、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。

111、气化CO2压缩机分为垂直剖分式和水平剖分式，其型号分别为2MCL527和2BCL305，其中前者为7级压缩，后者为5级压缩。

612、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封）），两级之间的密封为（级间密封），平衡盘的密封为（平衡盘密封），轴端两侧的密封为（轴端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）。

613、组合体尺寸的基本要求是正确、完整、清晰、合理。

2二、不定项选择题（共10分每题1分）1、图样中的尺寸大小均以（ D ）为单位，在尺寸数字后面不必写出单位名称。

A、kmB、dmC、cmD、mm2、尺寸线、尺寸界线用( B )绘制。

A、粗实线B、细实线C、点划线D、虚线3、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号（ C ）。

A、DB、dC、ФD、L4、投影面体系中，正立在观察者正前方的投影面称为（ C）。

A、水平投影面B、侧立投影面C、正立投影面5、由右图中的已知尺寸和其锥度可知X应为（ C ）。

姓名： 工号：钳工识图和操作技能考试试题一、填空题：（ 40分，每题5分 ）1.在图样中，一般常用 实 线来表示可见轮廓线，___虚____线表示不可见轮廓线， 点划线 表示轴线、中心线。

2.在图样中，最基本的三视图是： 主视图 、 俯视图 、 左视图 。

3.在尺寸标注符号中，Φ，R ，分别表示___直径________、____半径_________。

4. 在标注中，M16X1.5LH 表示__公称直径为16mm ，螺距为1.5的左旋普通螺纹__。

5.在螺纹的标注中，M 表示__标准普通________螺纹，Tr 表示___梯形____螺纹。

6. 螺纹连接的拆卸工具有____螺丝刀（平口、十字槽）、扳手（通用、专用）________。

7.钳工划线的两大类型为__平面划线_______、___立体划线______。

8、一般板厚＜__5___mm ，采用冷弯法进行弯曲构件。

二、识图题：（ 30 分 ） 1.图a （ 15 分 ） 在图a 中，1,2,3处标注是什么含义？4处表示什么焊缝？1：平面度误差不大于1.0mm2：厚度为12mm3：直径为559mmm4：对接双面V 形焊缝41232.图b（ 15 分）在图d中，1,2处标注表示什么？3处标注的尺寸范围是什么？4处标注表示什么？基准是什么，在图中指出来。

1234三、问答题：（ 30 分）1、薄板容易出现哪些形式的变形？应如何加以矫正？如下图(c)有槽钢出现立弯变形，应采取什么方法进行矫正？（ 15 分）变形：中凸、波浪变形、对角翘矫正：中凸：从外缘向中部由重到轻、由密到疏的顺序进行捶击；波浪变形：从中间向四周由重到轻、由密到疏的顺序进行捶击；对角翘：沿没有翘曲的对角线进行捶击槽钢矫正：将槽钢两端垫起，使突起部分朝上，然后用大捶捶击矫正(c)2、螺纹连接的装配要求包括哪些？螺纹连接可以采取哪些方法和措施防松？（ 15 分）。

cad识图试题及答案CAD识图试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 在CAD中，哪个命令用于创建圆形？A. CIRCLEB. RECTANGLEC. ELLIPSED. POLYGON答案：A3. 以下哪个选项不是CAD中的图层属性？A. 颜色B. 线型C. 线宽D. 文件名答案：D4. CAD中，哪个命令用于绘制多边形？A. POLYLINEB. POLYGONC. RECTANGLED. CIRCLE答案：B5. 在CAD中，如何快速选择所有同类型的对象？A. 使用鼠标框选B. 使用过滤器C. 使用选择命令D. 以上都是答案：D二、填空题（每题3分，共15分）1. CAD中，____命令用于创建矩形。

答案：RECTANGLE2. 要改变CAD中对象的颜色，可以使用____属性。

答案：颜色3. 在CAD中，____命令允许用户绘制一系列连续的直线段。

答案：POLYLINE4. 要创建一个圆弧，可以使用____命令。

答案：ARC5. CAD中，____命令用于绘制正多边形。

答案：POLYGON三、简答题（每题5分，共30分）1. 请简述CAD中图层的作用。

答案：图层在CAD中用于组织和管理图形对象，每个图层可以设置不同的颜色、线型和线宽，方便用户区分和修改。

2. 解释CAD中对象捕捉功能的作用。

答案：对象捕捉功能允许用户在绘图时自动对齐到对象的特定点，如端点、中点或交点，提高了绘图的精确性和效率。

3. 描述CAD中块（Block）的概念及其用途。

答案：块是CAD中的一种功能，允许用户将一组对象组合成一个单独的对象，可以重复使用，便于管理和修改。

4. 简述CAD中缩放视图的方法。

答案：在CAD中，可以使用鼠标滚轮或ZOOM命令来缩放视图，ZOOM命令还可以指定缩放的区域或比例。

基础识图试题及答案一、单项选择题（每题2分，共20分）1. 下列哪个选项是正确的地图方向表示方法？A. 指向标指示北方B. 经线指示北方C. 纬线指示北方D. 地图上方通常为北方2. 在地图上，比例尺1:10000表示：A. 实际距离1厘米代表图上10000厘米B. 实际距离10000厘米代表图上1厘米C. 实际距离1米代表图上10000米D. 实际距离10000米代表图上1米3. 地图上等高线越密集，表示地形：A. 越平坦B. 越陡峭C. 越复杂D. 越简单4. 地图上蓝色通常表示：A. 陆地B. 海洋C. 森林D. 河流5. 下列哪个符号通常用于表示医院？A. 红色十字B. 绿色十字C. 蓝色十字D. 黄色十字6. 在地图上，海拔高度200米和500米的等高线之间，相对高度为：A. 300米B. 200米C. 100米D. 500米7. 地图上表示铁路的符号通常是：A. 虚线B. 实线C. 点线D. 双线8. 地图上的比例尺2cm:100km表示：A. 图上2厘米代表实际100公里B. 图上2厘米代表实际10公里C. 图上2厘米代表实际1公里D. 图上2厘米代表实际100米9. 在地图上，等高线闭合且中间高四周低，表示的地形是：A. 山峰B. 山谷C. 盆地D. 山脊10. 地图上表示国家公园的符号通常是：A. 绿色圆圈B. 黄色三角形C. 红色正方形D. 蓝色菱形二、判断题（每题1分，共10分）1. 地图上的方向可以通过指向标来确定。

（对）2. 地图上的比例尺越大，表示的实际范围越小。

（对）3. 等高线越稀疏，表示的地形越陡峭。

（错）4. 地图上的颜色可以用来区分不同的地理要素。

（对）5. 地图上海拔高度相同的点连成的线称为等高线。

（对）6. 地图上表示道路的符号通常是虚线。

（错）7. 地图上的比例尺1:50000表示图上1厘米代表实际50000厘米。

（对）8. 地图上的等高线闭合且中间低四周高，表示的是盆地地形。

识图试题及答案1. 观察下图，指出图中的动物是什么？A. 猫B. 狗C. 兔D. 鸟答案：B2. 根据提供的地图，确定以下地点的相对位置。

A. 图书馆位于公园的哪个方向？B. 学校距离市中心有多远？C. 医院与购物中心之间的距离是多少？答案：A. 图书馆位于公园的北面。

B. 学校距离市中心大约3公里。

C. 医院与购物中心之间的距离是2公里。

3. 阅读以下图表，回答问题。

A. 2019年的销售额是多少？B. 2020年相比2019年销售额增长了多少？C. 2021年的销售额增长率是多少？答案：A. 2019年的销售额是500万元。

B. 2020年相比2019年销售额增长了20%。

C. 2021年的销售额增长率是15%。

4. 观察以下流程图，描述其流程。

A. 流程的第一步是什么？B. 在流程的第二步中，需要进行哪些操作？C. 流程的最后一步是什么？答案：A. 流程的第一步是“开始”。

B. 在流程的第二步中，需要进行“数据收集”和“初步分析”。

C. 流程的最后一步是“报告提交”。

5. 根据以下示意图，解释其工作原理。

A. 该设备的主要功能是什么？B. 该设备如何实现其功能？C. 该设备在什么情况下会停止工作？答案：A. 该设备的主要功能是过滤和净化水。

B. 该设备通过多层过滤系统实现其功能，包括物理过滤、化学处理和生物处理。

C. 当设备内部的过滤器达到饱和或电源中断时，该设备会停止工作。

识图机械图纸考试题及答案一、选择题（每题5分，共40分）1. 机械图纸中，表示物体内部结构的视图是（）。

A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 以下哪个符号表示螺纹（）。

A. ∅B. ∇C. ∞D. ∅∅答案：D3. 机械图纸中，尺寸线通常使用什么颜色（）。

A. 黑色B. 蓝色C. 红色D. 绿色答案：A4. 机械图纸上，尺寸标注的数字表示（）。

A. 长度B. 宽度C. 高度D. 重量答案：A5. 机械图纸中，表示物体对称性的符号是（）。

A. ⊥B. ∥C. ≡D. ⊕答案：C6. 在机械图纸中，表示轴线的线型是（）。

A. 实线B. 虚线C. 点划线D. 双点划线答案：C7. 机械图纸中，表示孔的符号是（）。

A. ●B. ▬C. ▭D. ■答案：D8. 机械图纸中，表示焊接符号的线型是（）。

A. 虚线B. 点线C. 波浪线D. 双折线答案：C二、填空题（每题5分，共20分）1. 机械图纸中，表示物体长度的单位通常是____。

答案：毫米(mm)2. 在机械图纸中，表示物体厚度的线型通常是____。

答案：粗实线3. 机械图纸上，表示物体深度的符号通常是____。

答案：▬▬▬4. 机械图纸中，表示物体直径的符号是____。

答案：∅三、简答题（每题10分，共40分）1. 简述机械图纸中尺寸标注的基本要求。

答案：尺寸标注应清晰、准确，尺寸线应与尺寸数字垂直，尺寸数字应放置在尺寸线外侧，并且尺寸数字应易于阅读。

2. 解释机械图纸中剖面图的作用。

答案：剖面图用于展示物体内部结构，通过剖切面揭示物体内部的细节，以便更清楚地理解物体的构造。

3. 描述机械图纸中装配图与零件图的区别。

答案：装配图展示的是多个零件组合在一起的完整结构，而零件图则展示单个零件的详细尺寸和形状。

4. 说明机械图纸中公差标注的意义。

答案：公差标注表示零件尺寸的允许误差范围，确保零件在制造过程中的可互换性和装配的可行性。

土建识图试题及答案一、选择题（每题2分，共20分）1. 以下哪个选项不是建筑图纸的基本组成部分？A. 标题栏B. 图例C. 比例尺D. 材料表答案：D2. 建筑图纸中的比例尺是用来表示什么？A. 图纸与实际尺寸的比例关系B. 图纸的尺寸C. 材料的尺寸D. 施工的尺寸答案：A3. 在建筑图纸中，“轴线”通常用来表示什么？A. 建筑的对称线B. 建筑的中心线C. 建筑的承重线D. 建筑的轮廓线答案：B4. 以下哪个符号通常用来表示建筑图纸中的窗户？A. ☀B. ☀C. ☀D. ☼答案：D5. 建筑图纸中的“剖面图”是用来展示什么的？A. 建筑的平面布局B. 建筑的立面外观C. 建筑的内部结构D. 建筑的外部装饰答案：C6. 建筑图纸中的“详图”通常用来展示什么？A. 建筑的整体布局B. 建筑的详细构造C. 建筑的施工顺序D. 建筑的施工材料答案：B7. 在建筑图纸中，“标高”通常用来表示什么？A. 建筑的总高度B. 建筑的层数C. 建筑的地面高度D. 建筑的内部高度答案：C8. 建筑图纸中的“索引图”是用来做什么的？A. 展示建筑的详细部分B. 展示建筑的平面布局C. 展示建筑的立面外观D. 展示建筑的施工顺序答案：A9. 在建筑图纸中，“剖面线”是用来表示什么的？A. 建筑的对称线B. 建筑的中心线C. 建筑的承重线D. 建筑的内部结构线答案：D10. 建筑图纸中的“尺寸标注”是用来表示什么的？A. 建筑的总高度B. 建筑的层数C. 建筑的地面高度D. 建筑各部分的具体尺寸答案：D二、填空题（每题2分，共20分）1. 建筑图纸中，用来表示建筑高度的术语是______。

答案：标高2. 建筑图纸中，用来表示建筑宽度的术语是______。

答案：尺寸标注3. 建筑图纸中，用来表示建筑深度的术语是______。

答案：尺寸标注4. 建筑图纸中，用来表示建筑长度的术语是______。

答案：尺寸标注5. 建筑图纸中，用来表示建筑平面布局的术语是______。
