楼宇对讲系统安装说明一

楼宇电梯五方对讲系统技术解决方案楼宇电梯五方对讲系统是一种现代化的安全通讯系统，它主要用于电梯内部的通讯和报警功能。

该系统包括系统主机、五方对讲分机、电梯进出门机、电梯门磁、广播模块等组成。

本文将分步骤阐述楼宇电梯五方对讲系统技术解决方案的具体实现方法。

第一步：系统主机的安装楼宇电梯五方对讲系统的系统主机是整个系统的核心设备，它需要安装在电梯机房或者楼宇管理室内。

安装时，需要保证主机的供电和地线安装正确，同时要确保主机与其他设备的连接正确。

安装完成后，需要对系统主机进行测试，确保其正常工作。

第二步：五方对讲分机的安装和设置五方对讲分机是本系统的核心设备之一，主要用于电梯内部的通讯和报警功能。

它需要安装在电梯内部，同时需要连接其电源和通讯线路。

在连接线路时，要注意线路的正确连接，防止出现操作失误造成的系统故障。

在设置方面，需要根据系统的实际情况进行设置，例如设置电梯号、布防等操作。

第三步：电梯进出门机的安装和设置电梯进出门机是本系统的另一个核心设备之一，主要用于电梯进出的门禁控制功能。

它需要安装在电梯进出口处，同时需要连接其电源和通讯线路。

在连接线路时，同样需要注意线路的正确连接，防止出现操作失误造成的系统故障。

在设置方面，需要根据系统的实际情况进行设置，例如设置门禁控制、布防等操作。

第四步：电梯门磁的安装电梯门磁是本系统的一个组成部分，主要用于电梯门的监控功能。

它需要安装在电梯门的位置处，可以通过这个设备来监控电梯门的开关情况。

安装时需要注意线路的正确连接，以及设备的固定位置。

第五步：广播模块的安装和设置广播模块是本系统的另一个重要组成部分，主要用于播放相关提示音频信息。

它需要安装在电梯内部，同时需要连接其电源和通讯线路。

在设置方面，需要根据系统的实际情况进行设置，例如设置广播内容、音量等操作。

通过以上五个步骤，我们可以顺利地完成楼宇电梯五方对讲系统的安装和设置。

一旦系统安装完成后，就可以发现其相关功能的实现，例如通讯、报警、门禁控制等等。

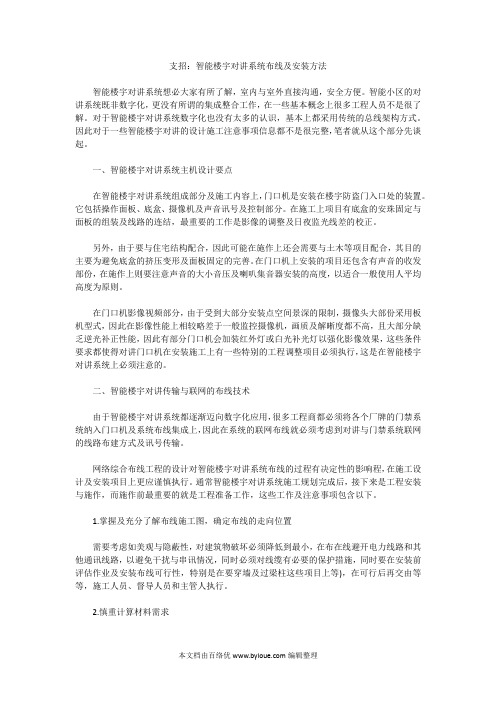

支招：智能楼宇对讲系统布线及安装方法智能楼宇对讲系统想必大家有所了解，室内与室外直接沟通，安全方便。

智能小区的对讲系统既非数字化，更没有所谓的集成整合工作，在一些基本概念上很多工程人员不是很了解。

对于智能楼宇对讲系统数字化也没有太多的认识，基本上都采用传统的总线架构方式。

因此对于一些智能楼宇对讲的设计施工注意事项信息都不是很完整，笔者就从这个部分先谈起。

一、智能楼宇对讲系统主机设计要点在智能楼宇对讲系统组成部分及施工内容上，门口机是安装在楼宇防盗门入口处的装置。

它包括操作面板、底盒、摄像机及声音讯号及控制部分。

在施工上项目有底盒的安珠固定与面板的组装及线路的连结，最重要的工作是影像的调整及日夜监光线差的校正。

另外，由于要与住宅结构配合，因此可能在施作上还会需要与土木等项目配合，其目的主要为避免底盒的挤压变形及面板固定的完善。

在门口机上安装的项目还包含有声音的收发部份，在施作上则要注意声音的大小音压及喇叭集音器安装的高度，以适合一般使用人平均高度为原则。

在门口机影像视频部分，由于受到大部分安装点空间景深的限制，摄像头大部份采用板机型式，因此在影像性能上相较略差于一般监控摄像机，画质及解晰度都不高，且大部分缺乏逆光补正性能，因此有部分门口机会加装红外灯或白光补光灯以强化影像效果，这些条件要求都使得对讲门口机在安装施工上有一些特别的工程调整项目必须执行，这是在智能楼宇对讲系统上必须注意的。

二、智能楼宇对讲传输与联网的布线技术由于智能楼宇对讲系统都逐渐迈向数字化应用，很多工程商都必须将各个厂牌的门禁系统纳入门口机及系统布线集成上，因此在系统的联网布线就必须考虑到对讲与门禁系统联网的线路布建方式及讯号传输。

网络综合布线工程的设计对智能楼宇对讲系统布线的过程有决定性的影响程，在施工设计及安装项目上更应谨慎执行。

通常智能楼宇对讲系统施工规划完成后，接下来是工程安装与施作，而施作前最重要的就是工程准备工作，这些工作及注意事项包含以下。

安智宝楼宇对讲系统说明书一、引言安智宝楼宇对讲系统是一种用于楼宇内部通信的设备，旨在提供高效、安全的沟通方式。

本说明书将详细介绍该系统的特点、使用方法以及常见问题解决方法，帮助用户充分了解和正确使用该系统。

二、系统特点1. 多功能性：安智宝楼宇对讲系统不仅可以实现语音通信，还具备呼叫转移、留言、广播等多种功能，满足不同场景的需求。

2. 高音质：系统采用先进的语音处理技术，确保通信质量清晰、稳定，即使在嘈杂环境中也能保持良好的通话效果。

3. 扩展性强：系统支持多个对讲终端的连接，可以适应各种规模的楼宇，满足不同用户的需求。

4. 简便易用：用户只需按下相应的按钮，即可实现呼叫、接听、挂断等操作，无需复杂的设置，非常方便快捷。

5. 安全可靠：系统采用数字加密技术，确保通信内容的保密性，防止信息被窃听或篡改，保障用户的通信安全。

三、系统组成安智宝楼宇对讲系统由以下几部分组成：1. 主机设备：主机设备是系统的核心部分，负责信号的处理和转发，具备通信协议的支持，保证系统的稳定运行。

2. 对讲终端：对讲终端是用户与系统进行通信的设备，包括话筒、扬声器、按键等功能，用户可以通过对讲终端进行呼叫、接听等操作。

3. 服务器：服务器是系统的数据中心，负责存储用户的通信记录、留言等信息，保证系统的数据安全和稳定性。

4. 网络设备：网络设备包括交换机、路由器等，用于连接系统的各个部分，保证信号的传输和通信的畅通。

四、使用方法1. 系统安装：按照安装手册的指示，将主机设备、对讲终端等组件进行正确安装，确保设备之间的连接稳固可靠。

2. 系统设置：通过对主机设备进行设置，配置系统的基本参数，如呼叫转移、留言功能等。

根据实际需求，可以进行个性化设置。

3. 对讲操作：用户可通过对讲终端进行呼叫、接听、挂断等操作。

按下相应的按钮进行通话，语音会通过扬声器进行播放，用户可以通过话筒进行回应。

4. 其他功能：系统还具备呼叫转移、留言、广播等功能。

楼宇对讲安装方法详细说明书楼宇对讲即在楼宇建筑中起通话作用的一种设备，也称可视门铃。

通俗的说，楼宇对讲就是指你们家的门铃系统，我们常说楼宇对讲、可视门铃、可视对讲、对讲门铃等几个词语，都是同一个意思，即指一套访客对讲管理系统（一套包含软件、硬件及售后服务的人性化管理访客操作系统）。

今天小编给大家带来的是楼宇对讲的安装方法：供大家参考学习楼宇对讲的单元主机功能：是单元楼入口的访客管理操作平台，为进入单元楼的一道程序。

1、访客通过单元主机呼叫欲访问的用户，从而实现双向对讲、身份确认等工作程序；2、访客通过单元主机呼叫管理中心机的保安人员，从而实现双向对讲、身份确认等工作程序；3、用户通过单元主机呼叫管理中心机的保安人员，从而实现双向对讲、身份确认等多种服务程序；4、用户通过单元主机操作该用户家中的各类探测报警器；5、用户通过单元主机，用密码为自己打开单元主机的电控锁；6、系统通过单元主机，向用户与各访客发布管理信息；7、系统显示相应的字符，提示用户的操作，实现人性化的人机界面；楼宇对讲的单元主机显示安装：单元主机是访客系统中不可缺少的一部份，是守护单元楼的一道安全保护程序；从这套访客系统的出生以将来，都不会被替换与取代！单元主机的显示：一般分为数码管显示与液晶显示！1、数码管显示为普通的功能操作使用，主要显示输入的房号、密码等数字字符；2、液晶显示为智能型单元主机显示，主要显示输入的房号、密码、提示操作的信息、管理信息等智能化的信息资源；3、不管分哪种显示，一般的键盘分两种，直按式（操作简单，明了，但容量小）；数码式（操作灵活，容量大）；单元主机的安装一般分两种：1、埋墙式安装：这类的单元主机自带预埋安装盒，可以埋墙或埋柱安装，也可以装在门上，多数为先固定预埋盒，再安装其它部份，维护方便；2、普通安装：这类的单元主机不带预埋盒，适应于安装在单元门上，不适应于安装在墙体或柱上，维护、拆卸相对困难；楼宇对讲的室内分机1、楼宇对讲室内分机的功能：是用户的操作平台，依据功能与外形，有多种分类，各厂家的型号外形也不一样！1、用户通过室内分机接听房门机、单元主机、围墙机与管理机的呼叫，并双向对讲等完成服务程序；2、用户通过室内分机为围墙机、单元主机、房门机遥控开锁；3、用户通过室内分机监视房门机、单元门主机前的图像；4、用户通过室内分机呼叫小区中的任意联网用户，并与之双向对讲通话；5、用户通过室内分机呼叫管理中心机的保安人员，并与之对向对讲通话；6、室内分机为联动报警探测器撤、布防，完成报警探测器的工作安排，并将实时警情传递到管理中心动机；7、室内分机拥有存储功能！能够接收、显示，并存储各警种的使用情况与小区的管理信息，供用户随时查询；8、用户通过室内分机向其它的用户发送信息与双向可视对讲，在用户室内分机上面上网冲浪等工作（此功能是未来功能，大规模的流行至少还要五至十年时间）；楼宇对讲的室内机一般为壁挂式或嵌入式现在壁挂式为主！嵌入式为辅！壁挂式的安装简单，只需要在欲安装的墙上先固定挂机板，再装分机接好线，挂上即可；嵌入式先在墙上打一预留孔洞，再固定分机的挂板或预埋盒，最后将室内分机接线装好。

赛克新威楼宇可视对讲系统设计安装调试使用说明书楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书ISO-9001国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。

B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用RVV0.5mm2铜芯线。

·距离<30米时，采用RVV1.0mm2铜芯线。

在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4*0.5 mm2铜芯线。

·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2*0.5mm2铜芯线。

三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机能够嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机能够正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在 1.5米左右，注意防雨，防潮，防阳光直射，安装牢固。

2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。

（LINYA）D3型小区智能楼宇对讲系统产品安装使用说明书一、数码主机功能设置：1、在主机键盘上输入：# # 主机显示：C ；输入初始密码：898898进入后主机显示：SYS-。

A、主机进入设置菜单：按1进入房号设置程序，此时显示“_000”表示解码端口的平台号，B、此时可直接输入你所需的平台号（3位）（平台号设置请见解码器使用说明）或者按“9”可逐一向前查找，平台号加“1”按“8”可逐一向后查找，平台号减“1”C、查到所需平台号后按“#”键确认，此时显示“FFFF或XXXX数字”并且最后一位在闪烁D、输入所需要的房号+按“#”键确认即可（房号为4位数，不足4位在前面加0）完成后，可再查找其它的平台号设置房号，E、若想退出设置程序，请按“*”键。

注：主机编码时，请先确认编好分机所接的平台号，平台号为000-500，并且是3位（不闪烁），遇到不想编码的平台号可直接按# 键跳过，房号为4位（可编0001-9999），，房号可以反复修改，但不能设置同样的房号。

2、在主机键盘上输入：# # 主机显示：C ；输入初始密码：898898进入后主机显示：SYS-。

A、主机进入设置菜单：按2进入楼栋单元号设置程序，此时显示“d---”或XXX原有单元号，B、此时可直接输入你所需的3位单元号+“# ”键确认，单元为3位（001-999）不能设置为000，注：同一小区不能设置相同的单元楼栋号，退出设置程序，请按“*”键3、在主机键盘上输入：# # 主机显示：C ；输入初始密码：898898进入后主机显示：SYS-。

A；主机进入设置菜单：按3进入密码修改设置程序，此时显示“-------”在主机键盘上输入6位的新密码，新密码输入完后主机显示闪烁，表示等待确认，如果按# 键确认，设置成功。

4、在主机键盘上输入：# # 主机显示：C ；输入初始密码：898898进入后主机显示：SYS-。

主机进入设置菜单：按4进入开锁延迟时间设置程序，按“1 #”选择正常开锁时间,按“2 #”选择加长开锁时间。

楼宇对讲系统说明书模板（新版楼宇可视对讲系统）楼宇可视对讲系统作为小区智能化系统的必备系统，整体体量算是比较大的，现在的楼宇可视对讲系统方案如何设计呢？一、系统概述楼宇可视对讲系统充分应用计算机技术、自动控制技术、通讯与信息处理技术，采用国际通用网络TCP/IP网络架构设计，把可视对讲管理主机、室内分机、门口主机、围墙机等设备通过标准网络交换机接入小区以太网，再通过汇聚交换机连接到外网，真正做到TCP/IP到户，户户可视对讲。

TCP/IP是一个开放的标准，系统具有非常大的带宽、同时可以多方通信而且不受干扰、系统容量不受限制、可以自由扩展和升级。

布线方式全部采用网线和光线，方便、简洁、高效、高带宽、高扩展性。

楼宇可视对讲是小区智能化系统投资较大的系统，应该尽量选用性价比较高、可靠性、安全性、适用性、先进性、科学性、兼容性、扩展性于一身的产品，并减少施工布线和人工等费用，节约建设成本。

可视对讲产品全部采用了嵌入式安卓操作系统，系统安全可靠，系统设计过程中充分考虑未来智能楼宇其它安防子系统的信息共享联动要求，为将来一整套全方位的智能化小区综合管理系统预留接口，实现系统的集成性，开放性和可扩展性，为系统的扩充和增容做好准备。

二、系统配置根据小区的户型结构和甲方的具体要求，数字式可视对讲系统，即基于TCP/IP通信协议的数字化楼宇对讲系统，系统数据库与门禁管理系统共用，系统基本配置如下：1. 每个单元楼梯口安装1台彩色可视门口机。

门口机内置门禁刷卡控制器。

2. 每个住户室内安装彩色可视室内机1台；具有呼叫、对讲、监视、开锁、防区报警、紧急求救、门铃呼叫等功能，可扩展信息接收与图像存储、电梯联动控制等功能。

3. 小区的消防监控中心安装1台彩色可视管理机。

4. 小区出入口各安装1台彩色可视围墙机。

5. 对于室内各种探测器的设置，一般入户门安装门磁探测器、客厅或卧室安装红外探测器、厨房安装煤气泄露探测器、卫生间或卧室安装紧急按钮。

楼宇对讲安装使⽤说明书⼆线制编码式楼宇电控防盗对讲系统安装使⽤说明书安装使⽤说明书 (1)⼀、简介 (3)⼆、性能指标 (3)1、环境条件 (3)2、外壳防护等级:IP33 (3)3、电⽓性能 (3)4、主机电源电压 (4)5、规格参数 (4)三、系统结构图：见图⼀ (5)四、接线：见图⼆ (6)五、门⼝主机、楼层译码器、分机和最常⽤编码⽅式 (8)1、门⼝主机：见图三 (8)2、楼层译码器 (9)3、可视分机板：见图五 (10)4、最常⽤的编码⽅式说明 (10)六、系统参数设定、编码⽅式、密码设定等 (12)七、使⽤⽅法 (12)⼋、安装调试及问题处理 (12)尊敬的客户：谢谢您购买本公司的楼宇防盗对讲系统。

请您在安装使⽤本产品之前，仔细阅读本说明书。

本说明书提供性能指标、安装⽅法、接线图、使⽤⽅法、调试及问题处理、注意事项等详细信息。

江阴市思佩⼒电⼦技术有限公司地址：江苏省江阴市新城东朝阳村邮编：214400电话：0510-******** 传真：0510-********⼀、简介本系统历经数年市场考验，并收集⼴⼤客户的宝贵意见，不断改进和提⾼，⽬前在性能和可靠性上表现出类拔萃。

本系统具有以下性能特点。

1、采⽤单⽚机控制，预置⼗⼏种编码⽅式，可适应多种不同的楼房结构；2、通过键盘可现场修改各种控制参数，如振铃时间、对话时间、开锁时间、振铃类型等等，可满⾜最终⽤户不同的喜好；3、密码开锁，可以⼀户⼀个密码，也可以使⽤公共密码；4、主机通话电路采⽤免提专⽤集成电路，⾃动半双⼯⼯作，避免主机⾳量调⼤时发⽣振鸣，可以获得宏亮的主机对话⾳量；5、数码和直按兼容⼀块主板，只要更换键盘和主机控制芯⽚即可获得数码或直按功能的主机；6、可视和⾮可视兼容；7、联⽹和⾮联⽹兼容；8、对于⾮可视系统，进户线为⼆芯⽆极性，分户线可由⽤户⾃⾏接线，⽤户线短路不影响整个系统。

可⾃动检测⽤户线短路或开路，⼤⼤降低维修难度，降低维护成本；9、双⾯板布线，耐振动，故障率低。

产品型号：生产/经销商：楼宇对讲系统数字室内机使用手册欢迎选用我公司的楼宇对讲产品！本产品采用当今最先进的电子通信技术设计，以优良的SMT 工艺生产，经过严格的质量保证体系的测试与检验，具有高集成度、高可靠性、高性价比等特点，为值得信赖的安防对讲产品。

电源电压要求为直流12V,不可过高，或极性接反设备内含敏感电子元器件，需注意防潮、防水、防高温等设备包含液晶显示面板，不可用尖物或大力压碰装箱清单（表中配件可能根据型号不同而有所增或减）序号附件名称数量备注1主机1台2挂件（含配套螺丝）1个可能另行包装3配线1套电源线：2PIN 线x 1安防线：10PIN 线x 14说明书1本5合格证1张产品外观、尺寸、功能及界面与实物可能有所不同，以实物为准！一、产品介绍1.产品外观（产品外观、尺寸、功能及界面与实物可能有所不同，以实物为准）①②③④⑤⑥显示屏电源灯信息灯功能键喇叭MIC2.主界面（界面有多种风格，但功能基本一致，具体以实物为准）界面风格一：图标及功能说明：a.界面中央显示当前日期和当前时间，中央下方可对家居安防的安防模式进行修改。

b.界面右上方的二个图标：分别为“管理中心”和“视频监控”快捷键。

①②③④⑤⑥c.界面左上方图标：进入导航界面。

d.导航界面中，点击相应的图标可进入到对应的功能界面，执行相应的操作。

按右上角的图标即可返回主界面。

界面风格二：图标及功能说明：a.点击主界面中间对应的功能图标，系统可进入或执行相应的操作；b.点击界面右上方的四个快捷图标，可直接进入对应的快捷功能。

c.界面右下角分别是日期显示、时间显示和联网状态显示。

日期和时间显示在联网时为当前日期和时间，无联网时均显示“联网中…”。

联网状态显示第一个为门口机，第二个为管理中心，第三个为网络状态，正常连接为绿色，无连接网络或联网失败时为灰色。

二、通话对讲1.门口机呼入对讲：门口机呼入时，室内机自动弹出呼入视频界面，并同时振铃。
