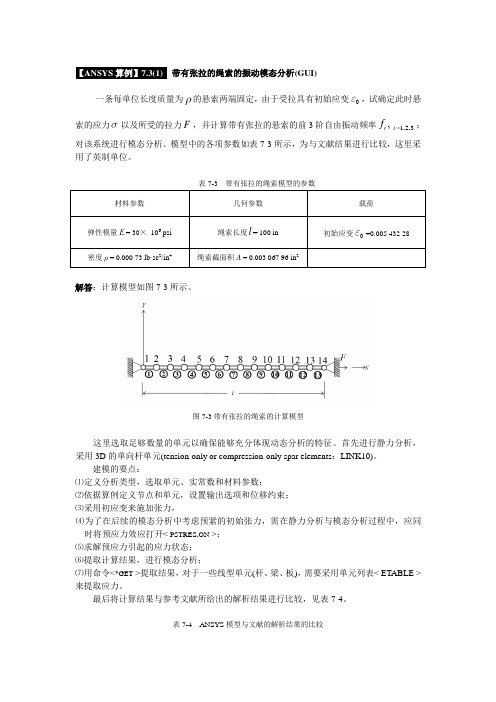

【ANSYS 算例】7.3(1) 带有张拉的绳索的振动模态分析(GUI)一条每单位长度质量为的悬索两端固定，由于受拉具有初始应变0，试确定此时悬索的应力以及所受的拉力F ，并计算带有张拉的悬索的前3阶自由振动频率1,2,3,i i f ；对该系统进行模态分析。
模型中的各项参数如表7-3所示，为与文献结果进行比较，这里采用了英制单位。
表7-3 带有张拉的绳索模型的参数材料参数 几何参数 载荷弹性模量E = 30× 106 psi绳索长度l = 100 in 初始应变0=0.005 432 28 密度ρ = 0.000 73 lb·sc 2/in 4 绳索截面积A = 0.003 067 96 in 2解答：计算模型如图7-3所示。
图7-3带有张拉的绳索的计算模型这里选取足够数量的单元以确保能够充分体现动态分析的特征。
首先进行静力分析，采用3D 的单向杆单元(tension-only or compression-only spar elements ：LINK10)。
建模的要点：⑴定义分析类型，选取单元、实常数和材料参数；⑵依据算例定义节点和单元，设置输出选项和位移约束；⑶采用初应变来施加张力，⑷为了在后续的模态分析中考虑预紧的初始张力，需在静力分析与模态分析过程中，应同时将预应力效应打开< PSTRES,ON >；⑸求解预应力引起的应力状态；⑹提取计算结果，进行模态分析；⑺用命令<*GET >提取结果，对于一些线型单元(杆、梁、板)，需要采用单元列表< ETABLE >来提取应力。
最后将计算结果与参考文献所给出的解析结果进行比较，见表7-4。
表7-4 ANSYS 模型与文献的解析结果的比较给出的基于图形界面的交互式操作(step by step)过程如下。
(1) 进入ANSYS（设定工作目录和工作文件）程序→ANSYS →ANSYS Interactive →Working directory（设置工作目录）→Initial jobname（设置工作文件名String）: String →Run →OK(2) 设置计算类型ANSYS Main Menu：Pr eferences… →Structural →OK(3) 定义单元类型ANSYS Main Menu：Preprocessor →Element Type →Add/Edit/Delete... →Add…→Link : 3D Bilinear 10 →OK（返回到Element Types窗口）→选择Type 1 LINK10 单击Options…→K3：Tension only →OK →Close(4) 定义实常数ANSYS Main Menu: Preprocessor →Real Constants…→Add/Edit/Delete... →Add…→选择Type 1 LINK10 →OK →Real Constants Set No. : 1（第1号实常数）, AREA:306796E-8 (绳索截面积), ISTRN: 543248E-8 →OK →Close (关闭Real Constants 窗口)(5) 定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic：EX:30e6 →Note：确定→OK，Density(定义材料密度)→输入DENS:73e-5, →OK →关闭材料定义窗口(6) 构造悬索模型生成节点ANSYS Main Menu：Preprocessor →Modeling →Create →Nodes →In Active CS →Node number：1，X，Y，Z Location in active CS：0，0，0 Apply →Node number：14，X，Y，Z Location in active CS：100，0，0 →OKANSYS Main Menu：Preprocessor →Modeling →Create →Nodes →Fill between Nds点击1，14号节点→OK →OK生成元素ANSYS Main Menu: Preprocessor →Modeling →Create →Elements →Auto Numbered →Thru Nodes →点击1，2号节点，生成第一个单元ANSYS Main Menu: Preprocessor →Modeling →Copy →Elements →Auto Numbered →选择第1个元素→OK →Total number of copies: 13 →OK(7) 模型加约束ANSYS Main Menu: Solution →Define Loads →Apply →Structural→Displacement On Nodes→Pick All →OK →Lab2: All DOF(全约束)→OK(8) 求解预应力引起的应力状态ANSYS Main Menu: Solution →Analysis Type →New Analysis →Static→OKANSYS Main Menu: Solution →Analysis Type →Sol’n controls 在Basic 标签下选中Calculate prestress effects →OKANSYS Main Menu：Solution →Solve →Current LS→OK→Yes(9) 存储应力计算数据ANSYS Main Menu：General Postproc →Element Table →Define Table →Add…→Lab: STRS, Results data item: By sequence number,右侧框中选择LS，下面框中输入LS，1 →OK →Close ANSYS Utility Menu:Parameters →Get Scalar Data →分别选择Result data, Elem table data →OK→Name of parameter to be defined: STRSS ; Element number N: 13 →OKANSYS Main Menu: TimeHist Postpro→Define Variables →Add →选择Reaction forces →List of items: 1 →OK →Item,Comp Data item: Struct force FX →OK →closeANSYS Main Menu: TimeHist Postpro→Store DataANSYS Utility Menu: Parameters →Get Scalar Data →分别选择Result data, Time-hist var’s →OK→Name of parameter to be defined: FORCE ; Variable number N: 2, Data to be retrieved: Maximum val Vmax →OK(10) 模态分析计算ANSYS Main Menu: Solution →Analysis Type →New Analysis →Modal →OK →Close(warning) ANSYS Main Menu: Solution →Analysis Type →Analysis Options →[MODOPT] Block Lanczos, No. of modes to extract: 3 Expand mode shapes: Yes, No. of modes to expand:3 [PSTRES]: Yes→OK →OK ANSYS Main Menu: Solution →Define Loads →delete →Structural→Displacement →On Nodes →选择2~13号节点→OK →选择UX→OK删除2~13号节点上的UX约束ANSYS Main Menu:Solution →Define Loads →delete →Structural→Displacement →On Nodes →选择2~13号节点→OK →选择UY→OK删除2~13号节点上的UY约束ANSYS Main Menu：Solution →Solve →Current LS →OK→Yes(11) 存储模态计算数据并显示全过程计算结果ANSYS Utility Menu: Parameters →Get Scalar Data →分别选择Result data, Modal results →OK→Name of parameter to be defined: FREQ1 ; Variable number N: 1 ,Data to be retrieved: Frequency FREQ →OKANSYS Utility Menu: Parameters →Get Scalar Data →分别选择Result data, Modal results →OK→Name of parameter to be defined: FREQ2 ; Variable number N: 2 ,Data to be retrieved: Frequency FREQ →OKANSYS Utility Menu: Parameters →Get Scalar Data →分别选择Result data, Modal results →OK→Name of parameter to be defined: FREQ3 ; Variable number N: 3 ,Data to be retrieved: Frequency FREQ →OKANSYS Utility Menu：List →Status →Parameters →All Parameters(12) 退出系统ANSYS Utility Menu：File →Exit →Save Everything →OK带有张拉的绳索的振动模态分析(命令流)针对【ANSYS算例】7.3(1)的GUI操作，提供完整的命令流。
