国内外丁腈橡胶牌号对比分析[1]

各国丁腈橡胶的品种和牌号国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注NBR 1704 17-20 污染46-65( )高温0.95 片状，原DQJ 170 2707 27-30 污染70-120 高温0.98 片状，原DQJ 1703604 36-40 污染46-65( )高温0.99 片状，原DQJ 170 3606 36-40 污染46-65( )高温0.99 片状，原DQJ 170Arnipol CLTCJLTBLTBJLTALT 4040333326非污染非污染非污染非污染非污染6853785373低温低温低温低温低温1.011.010.990.990.96Breon N 41C 45N 41C 80N41H80N 36C 80N 36C 70N 36C 60N 36C 50N36SP40N 36C 50 414141363636363636非污染非污染非污染非污染非污染非污染非污染非污染非污染458080807060504035低温低温高温低温低温低温低温低温低温1.001.001.000.980.980.980.980.980.98液体丁腈橡胶N33H80 N 33C 50 232 1002N 28C 60 N 28C 45 3336332828非污染非污染非污染非污染非污染50806045低温高温高温低温低温0.980.980.980.970.97Buna NB194HFNB196HFNB192HFNB193HF 39332727非污染非污染非污染非污染50654095高温高温高温高温0.980.970.960.96各国丁腈橡胶的品种和牌号（续表一）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Butacril BT-305BT-308XL-389BT-203BT-205BT-208HT-205HT-208XL-289BT-10841414134.534.534.531313426非污染非污染非污染非污染非污染非污染非污染非污染非污染非污染468510027488753878087低温低温低温低温低温低温高温高温高温低温0.991.020.990.990.980.980.970.970.980.96N615BP608-6D1-ZS P8 -1A 2P612B -1A 2-ZSN655N625N628BN634N652N756926P7-1D2-ZS NX775HR967N917 323333333333323233281633272222非污染非污染非污染非污染非污染非污染非污染非污染非污染非污染非污染微污染非污染微污染非污染485450802549 ，50608040255862、5888456865低温低温低温低温低温低温低温低温低温地温高温低温低温低温0.981.000.980.980.980.980.980.980.990.980.980.960.980.960.980.97碎块状，不含凝胶粉末状粉末状含50 份DOP聚稳丁腈橡胶各国丁腈橡胶的品种和牌号（续表二）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Chemaprene N 3309N3311N3809 333338非污染非污染非污染508050低温低温低温0.990.990.99NBFLT/GP 34/L34/MNAJ 28343419非污染非污染非污染非污染45、50354550低温低温低温低温0.970.980.980.96各国丁腈橡胶的品种和牌号（续表三）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Hycar 1000 × 881000 × 13210011001F1031104110511051 -50F14111091-501401H-801401H-123100210221032 435141414141414141414141333333微污染微污染微污染非污染非污染微污染微污染非污染微污染非污染微污染非污染微污染非污染非污染9555958560807550115508050955055高温低温高温高温低温低温低温低温低温低温低温低温高温高温低温1.001.001.001.001.001.001.001.001.031.001.001.000.980.980.98粉末状粉末状粉末状各国丁腈橡胶的品种和牌号（续表四）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Humex N3883N3447N3483N2783 38343427非污染非污染非污染非污染83478383低温低温低温低温0.980.980.980.98JSR N215SLN 222LN220SN220SHN221HN224SHN23SVN23SLN23SN230SHN230SN232SHN238HN 321LN237N237H 48434141413735353535353535343434非污染微污染非污染非污染微污染非污染非污染非污染非污染非污染非污染非污染微污染微污染微污染微污染45455680757032425685567777455672低温低温低温低温低温低温低温低温低温低温低温低温低温低温低温低温1.011.001.001.001.000.980.980.980.980.980.980.980.980.980.980.98N231H N 234L N233N236H N211SL N280N210SN241H N241N240SN250S PN 20HA PN 30A 3433323232323029292620----微污染微污染微污染微污染非污染非污染非污染微污染微污染非污染非污染非污染非污染75346072325875565663----低温低温低温低温低温低温低温低温低温低温低温----0.980.980.970.970.980.980.970.960.960.960.941.081.08含50 份DOP液体部分交联剂粉末状N220SH粉末状N230S 各国丁腈橡胶的品种和牌号（续表五）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Krynac 50.7580645.5082821138.5080150494540中高3838.5非污染非污染非污染非污染非污染非污染非污染75755065555083低温低温低温低温低温低温低温0.990.991.000.990.990.990.99羧基丁腈橡胶各国丁腈橡胶的品种和牌号（续表六）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Nipol DN215DN101DN 101LDN1031001103110411041L103210421042AL1052J13121432JDN201DN206DN212DN214DN207DN211 3342424241414141333333333332333333333333微污染非污染非污染非污染非污染非污染微污染微污染非污染非污染微污染非污染非污染非污染非污染微污染微污染非污染非污染非污染588060、584875、8063、55836351、55784646786378784346低温低温低温低温高温低温低温低温低温低温低温低温低温低温低温低温低温高温低温低温0.981.001.001.001.001.001.001.000.980.980.980.980.980.980.980.980.980.980.980..98片状片状片状片状液体碎块状，不含凝胶部分交联型DN219 DN1201 DN 1201L DN202 DN202H DN302 DN302H DN405 DN402 DN404 DN315 DN223 DN3061072 DN401 DN 401L 33333331312828212324263329271818非污染非污染非污染微污染微污染微污染微污染微污染非污染微污染微污染非污染微污染非污染非污染非污染27784563786378805572603563458065低温低温低温低温低温低温低温低温低温低温低温低温低温低温低温低温0.980.980.980.980.980.970.970.950.960.960.970.980.980.980.940.94片状，NBIR片状，NBIR羧基丁腈橡胶各国丁腈橡胶的品种和牌号（续表七）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注NitriflexN206N-5N300N5 45393838微污染微污染非污染微污染603957100低温高温低温高温1.001.001.001.00。

3.9 丁腈橡胶与改性丁腈橡胶3。

9.1 丁腈橡胶概述丁二烯-丙烯腈橡胶(acrylonitrile—butadiene rubber）是丁二烯与丙烯腈两种单体经乳液聚合而得的共聚物,简称丁腈橡胶(NBR）。

NBR于1930年由德国Konrad和Thchunkur研制成功，1937年由德国I。

G。

Farben公司首先实现了工业化生产.NBR的丙烯腈含量为15%～53%，分为低腈、中腈、中高腈、高腈、极高腈五个等级.在市售商品中，丙烯腈含量在31％～37％的NBR占总NBR的40％，尤其是丙烯腈含量为33%的NBR居多数［1］。

NBR的基本特点包括[2］：(1)NBR是非结晶性无定型聚合物，生胶强度较低，须加入补强剂才具有使用价值.丙烯腈质量分数较高的NBR有助于提高硫化胶的强度和耐磨性，但会使弹性下降。

(2)耐油是NBR最突出的特点,NBR含有极性腈基,对非极性或弱极性的矿物油、动植物油、液体燃料和溶剂等化学物质有良好的抗耐性。

丙烯腈质量分数愈高，耐油性愈好.(3)耐热性优于NR、SBR和CR，可在120℃的热空气中长期使用。

(4)耐寒性、耐低温性较差，丙烯腈质量分数愈高，耐寒性愈差.(5)气密性较好，在通用橡胶中仅次于IIR。

(6)耐热氧老化、日光老化性能优于NR。

(7)NBR的介电性能较差,属半导体橡胶。

NBR具有二烯类橡胶的通性,可采用与NR、SBR等通用橡胶相同的方法加工成型,常用的硫化体系为硫磺、过氧化物和树脂硫化体系等。

NBR因其优异的耐油性能，广泛用于制备燃料胶管、耐油胶管、油封、动态和静态用密封件、橡胶隔膜、印刷胶辊、胶板、橡胶制动片、胶粘剂、胶带、安全鞋、贮槽衬里等各种橡胶制品，涉及汽车、航空航天、石油开采、石油化工、纺织、电线电缆、印刷和食品包装等诸多领域［1]。

NBR分子主链上存在不饱和双键，影响了它的耐热、耐天侯等化学稳定性.为了使NBR 性能更符合不同用途制品的要求，国内外相继开发出具有特殊性能的NBR新品种,如氢化丁腈橡胶、羧基丁腈橡胶、粉末丁腈橡胶、液体丁腈橡胶等，以及与不同橡胶共混、橡塑并用等来改善丁腈橡胶的综合性能,使得NBR产品系列化、功能化、高档化。

国外丁腈橡胶牌号对比分析（2001/03/23）作者：马艳丽、、前言丁腈橡胶（NBR）作为国特种胶种，具有“零散用户多、应用行业广、使用牌号杂、技术指标要求高、单纯用量少”等特点。

世界各国的NBR指标牌号十分系列化、多元化，细分化，而我国丁腈橡胶的品种在兰化引进的1.5万t/a丁腈橡胶装置投产后虽已达到17个左右，但实际生产的牌号远不能满足国市场需求，这就要求国丁腈橡胶要市场细分化、产品系列化、牌号多元化，以满足不断变化的市场需求。

1丁腈橡胶牌号的分类和意义丁腈橡胶与其它合成橡胶相比，总产量虽然不大，但品种繁多，牌号复杂，丁腈橡胶的牌号主要反映NBR的制造方法、丙烯腈质量分数、门尼粘度以及其它一些特性。

NBR按丙烯腈含量的高低，可分为超高腈、高腈、中高腈、中腈、低腈五类。

表1 丁腈橡胶牌号的分类丁腈橡胶因含有丙烯腈而具有极性，且因丙烯腈含量的变化，其特性变化很大，表2列出了丙烯腈含量对NBR 影响的定性分析。

表2 丙烯腈含量对NBR性能的影响2 世界主要丁腈橡胶牌号目前，世界上有20多个国家和地区生产NBR，NBR的世界总生产能力为64万t/a，占全世界合成橡胶生产能力的4%。

其中，美国、德国、日本、俄罗斯和法国的生产能力达43.2万t/a，占世界总生产能力的2/3。

表3 世界主要丁腈橡胶生产国生产情况根据门尼粘度和丙烯腈质量分数来分，其品种牌号多达400余种，适用于各行业各用户的技术指标要求。

表4-表11列出了世界主要丁腈橡胶生产国生产的具体指标牌号情况，并对南帝(NANCAR)、日本ZEON(NIPOL)、JSR(JSR)、加拿大SARNIA(KRYNAC)公司的NBR商品牌号进行了相应的比照。

（表12）表4 德国BAYER公司NBR指标牌号表5 意大利埃尼公司NBR指标牌号表6 加拿大Sarnia公司NBR指标牌号表7 国现代泰化公司NBR指标牌号表8 南帝公司NBR指标牌号表9 日本JSR公司NBR指标牌号表10 日本ZEON公司NBR指标牌号表11 俄罗斯公司NBR指标牌号表12 NANCAR,NIPOL,JSR&KRYNAC对照表从表4-表11中可以看到，各国的NBR指标牌号十分系列化、多元化，细分化。

3.9 丁腈橡胶与改性丁腈橡胶3.9.1 丁腈橡胶概述丁二烯-丙烯腈橡胶（acrylonitrile-butadiene rubber）是丁二烯与丙烯腈两种单体经乳液聚合而得的共聚物，简称丁腈橡胶（NBR）。

NBR于1930年由德国Konrad和Thchunkur研制成功，1937年由德国I.G. Farben公司首先实现了工业化生产。

NBR的丙烯腈含量为15%～53%，分为低腈、中腈、中高腈、高腈、极高腈五个等级。

在市售商品中，丙烯腈含量在31%～37%的NBR占总NBR的40%，尤其是丙烯腈含量为33%的NBR居多数[1]。

NBR的基本特点包括[2]：(1)NBR是非结晶性无定型聚合物，生胶强度较低，须加入补强剂才具有使用价值。

丙烯腈质量分数较高的NBR有助于提高硫化胶的强度和耐磨性，但会使弹性下降。

(2)耐油是NBR最突出的特点，NBR含有极性腈基，对非极性或弱极性的矿物油、动植物油、液体燃料和溶剂等化学物质有良好的抗耐性。

丙烯腈质量分数愈高，耐油性愈好。

(3)耐热性优于NR、SBR和CR，可在120℃的热空气中长期使用。

(4)耐寒性、耐低温性较差，丙烯腈质量分数愈高，耐寒性愈差。

(5)气密性较好，在通用橡胶中仅次于IIR。

(6)耐热氧老化、日光老化性能优于NR。

(7)NBR的介电性能较差，属半导体橡胶。

NBR具有二烯类橡胶的通性，可采用与NR、SBR等通用橡胶相同的方法加工成型，常用的硫化体系为硫磺、过氧化物和树脂硫化体系等。

NBR因其优异的耐油性能，广泛用于制备燃料胶管、耐油胶管、油封、动态和静态用密封件、橡胶隔膜、印刷胶辊、胶板、橡胶制动片、胶粘剂、胶带、安全鞋、贮槽衬里等各种橡胶制品，涉及汽车、航空航天、石油开采、石油化工、纺织、电线电缆、印刷和食品包装等诸多领域[1]。

NBR分子主链上存在不饱和双键，影响了它的耐热、耐天侯等化学稳定性。

为了使NBR 性能更符合不同用途制品的要求，国内外相继开发出具有特殊性能的NBR新品种，如氢化丁腈橡胶、羧基丁腈橡胶、粉末丁腈橡胶、液体丁腈橡胶等，以及与不同橡胶共混、橡塑并用等来改善丁腈橡胶的综合性能，使得NBR产品系列化、功能化、高档化。

不同牌号丁腈橡胶NBR性能影响研究发表时间：2020-12-23T12:22:25.737Z 来源：《科学与技术》2020年24期作者：叶静[导读] 本实验研究通过对NBR3375、NBR1052、NBE N41三个牌号的丁腈橡胶在过氧化物硫化体系叶静南京金三力高分子科技有限公司江苏南京 210000摘要：本实验研究通过对NBR3375、NBR1052、NBE N41三个牌号的丁腈橡胶在过氧化物硫化体系，普通硫磺硫化体系，半有效硫化体系，有效硫化体系，进行对比研究，分析不同牌号的橡胶的门尼粘度与胶料流动性，加工性能，力学性能的关系。

丙烯腈含量不同，门尼粘度相似的NBR3375与NBR N41对比，丙烯腈含量高的NBR3375，胶料的流动性差，硬度较大，拉伸强度较大，最大伸长率较小，压缩永久变形性较好。

丙烯腈含量相同的NBR3375与NBR1052对比，可以得出在丙烯腈含量相同的情况下，MV值较低的NBR 1052，胶料流动性较好，硬度较大，拉伸强度较小，最大伸长率较大，压缩永久变形性较差。

关键词：丁腈橡胶，丙烯腈含量，门尼粘度，物理性能前言1.1丁腈橡胶性质1.1.1丁腈橡胶的品种与分类丁腈橡胶(NBR)是由丁二烯和丙烯腈两种单体聚合反应得到的共聚物，按丙烯腈含量的高低,可分为超高腈(0.41以上)、高腈(0.36～ 0.41)、中高腈(0.31～ 0.36)、中腈(0.25～ 0.31)和低腈(0.25以下)五大类。

1.1.2丁腈橡胶的结构特点①分子结构不规整,属于非结晶性橡胶。

②极性橡胶：丙烯腈的含量越高,极性越强的分子间力越大,分子链的柔性也就越差。

③不饱和橡胶：单键和双键数目随着丙烯腈含量的提高而减少,它的不饱和程度也随着丙烯腈含量的提高而不断下降。

④分子量分布较窄。

1.1.3丁腈橡胶的物理性质丁腈橡胶为浅黄至棕褐色、略带腋臭味的弹性体，密度随着丙烯腈含量的增加而由0.945~0.999g/cm3不等，能溶于苯、甲苯、酯类、氯仿等芳香烃和极性溶剂。

丁腈橡胶各牌号含义。

丁腈橡胶各牌号含义。

世界丁腈橡胶品种牌号的划分原则和标志意义| pe:gS!w品种牌号的划分原则丁腈橡胶的品种牌号有 320 多个。

依其结合丙烯腈量、聚合温度、门尼粘度、物理形态、加工使用性能和防老剂类型等进行划分。

一、按结合丙烯腈量分类商品丁腈橡胶的结合丙烯胶量在 18-50% 范围内，主要商品牌号为 28-40% ，并依次分为 5 个品级。

（ 1 ）结合丙烯腈量为 42% 的极高腈品级；（ 2 ）结合丙烯腈量为 36-41% 的高腈品级；（ 3 ）结合丙烯腈量为 31-35% 的中高腈品级；（ 4 ）结合丙烯腈量为 25-30% 的中腈品级；（ 5 ）结合丙烯腈量为 24% 以下的低腈品级；二、按聚合温度分类有高温聚合丁腈橡胶和低温聚合丁腈橡胶两种，现主要采用低温聚合法生产。

三、按门尼粘度分类商品丁腈橡胶的门尼粘度（ ML 100 ℃ 1+4 ）为 20-140 ，主要品种牌号的为 25-100 。

四、按物理类型分类有块状、片状、粉末状或颗粒状和液态等几种形态的丁腈橡胶。

五、按加工、使用性能分类丁腈橡胶有通用型、易加工性、易溶解型、部分交联型、对金属不腐蚀型、助剂型、羧基丁腈胶、聚氯乙烯改性型、与树脂并用型易积聚稳丁腈橡胶等品种。

六、按防老剂分类有污染型、微污染型和非污染型丁腈橡胶。

品种牌号标志意义各国商品丁腈橡胶品种牌号的标志含义简述如下。

Z:oTf0S'S一、我国兰州化学公司和成橡胶厂的产品牌号缘由 DCJ 与后缀三围数字组成，前两位数字表示结合丙烯腈量。

根据国家标准 GB5577 — 85 规定，已采用由 NBR 与后缀四位数字组成，其中前两位数字表示结合丙烯腈量的低限值，第四位数字表示门尼粘度低限值的十位数字。

例如， NBR1704 即表示结合丙烯腈量 17-20% ，门尼粘度 40-65 的污染型高温聚合丁腈橡胶。

二、美国 Goodrich Chemical 公司的产品牌号由 ycar 与后缀四位数字组成。

各国丁腈橡胶的品种和牌号国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注NBR 1704 17-20 污染46-65( )高温0.95 片状，原DQJ 170 2707 27-30 污染70-120 高温0.98 片状，原DQJ 1703604 36-40 污染46-65( )高温0.99 片状，原DQJ 170 3606 36-40 污染46-65( )高温0.99 片状，原DQJ 170Arnipol CLTCJLTBLTBJLTALT 4040333326非污染非污染非污染非污染非污染6853785373低温低温低温低温低温1.011.010.990.990.96Breon N 41C 45N 41C 80N41H80N 36C 80N 36C 70N 36C 60N 36C 50N36SP40N 36C 50 414141363636363636非污染非污染非污染非污染非污染非污染非污染非污染非污染458080807060504035低温低温高温低温低温低温低温低温低温1.001.001.000.980.980.980.980.980.98液体丁腈橡胶N33H80 N 33C 50 232 1002N 28C 60 N 28C 45 3336332828非污染非污染非污染非污染非污染50806045低温高温高温低温低温0.980.980.980.970.97Buna NB194HFNB196HFNB192HFNB193HF 39332727非污染非污染非污染非污染50654095高温高温高温高温0.980.970.960.96各国丁腈橡胶的品种和牌号（续表一）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Butacril BT-305BT-308XL-389BT-203BT-205BT-208HT-205HT-208XL-289BT-10841414134.534.534.531313426非污染非污染非污染非污染非污染非污染非污染非污染非污染非污染468510027488753878087低温低温低温低温低温低温高温高温高温低温0.991.020.990.990.980.980.970.970.980.96N615BP608-6D1-ZS P8 -1A 2P612B -1A 2-ZSN655N625N628BN634N652N756926P7-1D2-ZS NX775HR967N917 323333333333323233281633272222非污染非污染非污染非污染非污染非污染非污染非污染非污染非污染非污染微污染非污染微污染非污染485450802549 ，50608040255862、5888456865低温低温低温低温低温低温低温低温低温地温高温低温低温低温0.981.000.980.980.980.980.980.980.990.980.980.960.980.960.980.97碎块状，不含凝胶粉末状粉末状含50 份DOP聚稳丁腈橡胶各国丁腈橡胶的品种和牌号（续表二）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Chemaprene N 3309N3311N3809 333338非污染非污染非污染508050低温低温低温0.990.990.99NBFLT/GP 34/L34/MNAJ 28343419非污染非污染非污染非污染45、50354550低温低温低温低温0.970.980.980.96各国丁腈橡胶的品种和牌号（续表三）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Hycar 1000 × 881000 × 13210011001F1031104110511051 -50F14111091-501401H-801401H-123100210221032 435141414141414141414141333333微污染微污染微污染非污染非污染微污染微污染非污染微污染非污染微污染非污染微污染非污染非污染9555958560807550115508050955055高温低温高温高温低温低温低温低温低温低温低温低温高温高温低温1.001.001.001.001.001.001.001.001.031.001.001.000.980.980.98粉末状粉末状粉末状各国丁腈橡胶的品种和牌号（续表四）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Humex N3883N3447N3483N2783 38343427非污染非污染非污染非污染83478383低温低温低温低温0.980.980.980.98JSR N215SLN 222LN220SN220SHN221HN224SHN23SVN23SLN23SN230SHN230SN232SHN238HN 321LN237N237H 48434141413735353535353535343434非污染微污染非污染非污染微污染非污染非污染非污染非污染非污染非污染非污染微污染微污染微污染微污染45455680757032425685567777455672低温低温低温低温低温低温低温低温低温低温低温低温低温低温低温低温1.011.001.001.001.000.980.980.980.980.980.980.980.980.980.980.98N231H N 234L N233N236H N211SL N280N210SN241H N241N240SN250S PN 20HA PN 30A 3433323232323029292620----微污染微污染微污染微污染非污染非污染非污染微污染微污染非污染非污染非污染非污染75346072325875565663----低温低温低温低温低温低温低温低温低温低温低温----0.980.980.970.970.980.980.970.960.960.960.941.081.08含50 份DOP液体部分交联剂粉末状N220SH粉末状N230S 各国丁腈橡胶的品种和牌号（续表五）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Krynac 50.7580645.5082821138.5080150494540中高3838.5非污染非污染非污染非污染非污染非污染非污染75755065555083低温低温低温低温低温低温低温0.990.991.000.990.990.990.99羧基丁腈橡胶各国丁腈橡胶的品种和牌号（续表六）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注Nipol DN215DN101DN 101LDN1031001103110411041L103210421042AL1052J13121432JDN201DN206DN212DN214DN207DN211 3342424241414141333333333332333333333333微污染非污染非污染非污染非污染非污染微污染微污染非污染非污染微污染非污染非污染非污染非污染微污染微污染非污染非污染非污染588060、584875、8063、55836351、55784646786378784346低温低温低温低温高温低温低温低温低温低温低温低温低温低温低温低温低温高温低温低温0.981.001.001.001.001.001.001.000.980.980.980.980.980.980.980.980.980.980.980..98片状片状片状片状液体碎块状，不含凝胶部分交联型DN219 DN1201 DN 1201L DN202 DN202H DN302 DN302H DN405 DN402 DN404 DN315 DN223 DN3061072 DN401 DN 401L 33333331312828212324263329271818非污染非污染非污染微污染微污染微污染微污染微污染非污染微污染微污染非污染微污染非污染非污染非污染27784563786378805572603563458065低温低温低温低温低温低温低温低温低温低温低温低温低温低温低温低温0.980.980.980.980.980.970.970.950.960.960.970.980.980.980.940.94片状，NBIR片状，NBIR羧基丁腈橡胶各国丁腈橡胶的品种和牌号（续表七）国家商品牌号结合丙烯腈量%防老剂类型门尼粘度聚合温度相对密度备注NitriflexN206N-5N300N5 45393838微污染微污染非污染微污染603957100低温高温低温高温1.001.001.001.00。

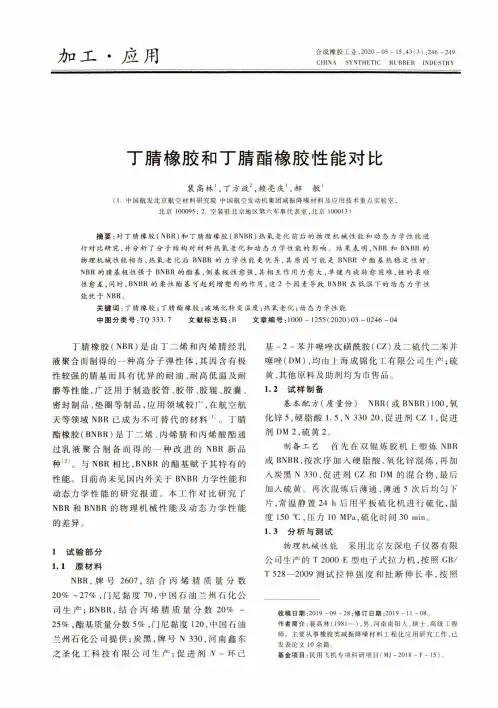

合成橡胶工业,2020-05-15,43(3)：246~249CHINA SYNTHETIC RUBBER INDUSTRY 加工•应用丁睛橡胶和丁睛酯橡胶性能对比裴高林'，丁方政2,赖亮庆I,郝敏I（1.中国航发北京航空材料研究院中国航空发动机集团减振降噪材料及应用技术重点实验室,北京100095； 2.空装驻北京地区第六军事代表室，北京100013）摘要：对丁睛橡胶（NBR）和丁睛酯橡胶（BNBR）热氧老化前后的物理机械性能和动态力学性能进行对比研究，并分析了分子结构对材料热氧老化和动态力学性能的影响。

结果表明，NBR和BNBR的物理机械性能相当，热氧老化后BNBR的力学性能更优异，其原因可能是BNBR中酯基热稳定性好。

NBR的睛基极性强于BNBR的酯基，侧基极性愈强，其相互作用力愈大，单键内旋转愈困难，链的柔顺性愈差，同时,BNBR的柔性酯基可起到増塑剂的作用，这2个因素导致BNBR在低温下的动态力学性能优于NBR。

关键词：丁睛橡胶；丁睛酯橡胶；玻璃化转变温度；热氧老化；动态力学性能中图分类号:TQ333.7文献标志码：B文章编号：1000-1255（2020）03-0246-04丁月青橡胶（NBR）是由丁二烯和丙烯睛经乳液聚合而制得的一种高分子弹性体，其因含有极性较强的睛基而具有优异的耐油、耐高低温及耐磨等性能，广泛用于制造胶管、胶带、胶辐、胶囊、密封制品、垫圈等制品，应用领域较广，在航空航天等领域NBR已成为不可替代的材料⑴。

丁睛酯橡胶（BNBR）是丁二烯、丙烯睛和丙烯酸酯通过乳液聚合制备而得的一种改进的NBR新品种⑵。

与NBR相比，BNBR的酯基赋予其特有的性能。

目前尚未见国内外关于BNBR力学性能和动态力学性能的研究报道。

本工作对比研究了NBR和BNBR的物理机械性能及动态力学性能的差异。

1试验部分1.1原材料NBR,牌号2607,结合丙烯睛质量分数20%-27%,门尼黏度70,中国石油兰州石化公司生产；BNBR,结合丙烯睛质量分数20%~ 25%，酯基质量分数5%,门尼黏度120,中国石油兰州石化公司提供；炭黑，牌号N330,河南鑫东之圣化工科技有限公司生产；促进剂N-环己基-2-苯并嗟哩次磺酰胺（CZ）及二硫代二苯并嚏哩（DM）,均由上海成锦化工有限公司生产；硫黄、其他原料及助剂均为市售品。

丁腈橡胶产品的评述刘建伟 李　辉 孙常胜(兰州石化公司供销公司,730060) 通过对国内外丁腈橡胶产品供需及新产品开发的评述,指出世界丁腈橡胶生产能力已超出消费能力,但国内丁腈橡胶生产能力与消费能力却存在较大差距,待开发潜力很大;兰州石化公司引进日本瑞翁公司的生产技术,产品具有技术先进性和优良的综合性能,前景看好。

关键词:　丁腈橡胶　供需状况　新产品开发　日本瑞翁公司技术本文于2000202221收到。

丁腈橡胶因分子中带有极性腈基而具有优越的耐油、耐溶剂性能。

目前国外已经相继开发成功了上千种不同牌号的丁腈橡胶产品,应用领域逐渐由单一的耐油用途向低温、耐磨、改性树脂等用途发展。

国内丁腈橡胶生产技术落后于世界先进水平,产品牌号单一,缺乏市场竞争力。

近几年,国内通过引进技术来解决这个问题,由完全依赖进口向引进技术组织生产和自行开发特殊用途新产品的方向发展。

因而对我国丁腈橡胶产品进行市场定位具有重要的意义。

1　国外状况(1)产需状况1999年世界丁腈橡胶的生产能力超过600k t a ,其中美国、日本、俄罗斯、德国和法国的生产能力达到了436k t a ,占世界总生产能力的23。

世界丁腈橡胶的实际产量呈增长趋势(见表1)。

1999年世界丁腈橡胶表观需求量为350k t ,近三年来保持微弱上升态势,据1999年第6期《R ubber W o rld 》的预测:2003年世界丁腈橡胶需求量可达到375k t 。

(2)产品结构、消费结构和生产技术通用型丁腈橡胶在整个丁腈橡胶应用领域中占很大比例,近年来,世界各国相继开发成功了高饱和丁腈橡胶、三组分共聚改性体、含羧基丁腈橡胶、预交联丁腈橡胶等新产品,开拓了丁腈橡胶的表1　世界丁腈橡胶产需情况(k t a )年份19951996199719981999总产量 287272294354362表观需求量290290320320350应用领域。

全世界橡胶工业、石棉制品和制鞋业分占了丁腈橡胶90%的消费量,其他特殊用途所占比例较少,但特殊用途的消费量所占比例呈逐年上升趋势。
