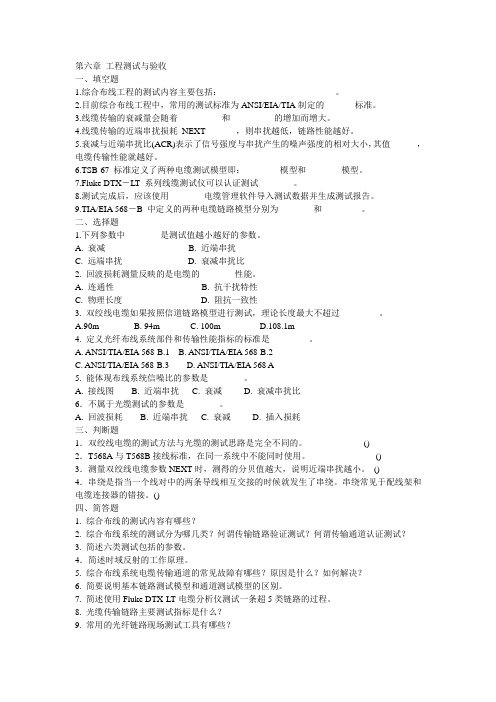

第六章工程测试与验收一、填空题1.综合布线工程的测试内容主要包括：_________________________ 。
2.目前综合布线工程中，常用的测试标准为ANSI/EIA/TIA制定的______ 标准。
3.线缆传输的衰减量会随着______ 和______ 的增加而增大。
4.线缆传输的近端串扰损耗NEXT______ ，则串扰越低，链路性能越好。
5.衰减与近端串扰比(ACR)表示了信号强度与串扰产生的噪声强度的相对大小，其值______，电缆传输性能就越好。
6.TSB-67 标准定义了两种电缆测试模型即：______ 模型和______ 模型。
7.Fluke DTX－LT 系列线缆测试仪可以认证测试______ 。
8.测试完成后，应该使用______ 电缆管理软件导入测试数据并生成测试报告。
9.TIA/EIA 568－B 中定义的两种电缆链路模型分别为______ 和______ 。
二、选择题1.下列参数中______ 是测试值越小越好的参数。
A. 衰减B. 近端串扰C. 远端串扰D. 衰减串扰比2. 回波损耗测量反映的是电缆的______ 性能。
A. 连通性B. 抗干扰特性C. 物理长度D. 阻抗一致性3. 双绞线电缆如果按照信道链路模型进行测试，理论长度最大不超过______ 。
A.90mB. 94mC. 100mD.108.1m4. 定义光纤布线系统部件和传输性能指标的标准是______ 。
A. ANSI/TIA/EIA 568-B.1 B. ANSI/TIA/EIA 568-B.2C. ANSI/TIA/EIA 568-B.3D. ANSI/TIA/EIA 568 A5. 能体现布线系统信噪比的参数是______ 。
A. 接线图B. 近端串扰C. 衰减D. 衰减串扰比6．不属于光缆测试的参数是______ 。
A. 回波损耗B. 近端串扰C. 衰减D. 插入损耗三、判断题1．双绞线电缆的测试方法与光缆的测试思路是完全不同的。
综合布线系统工程验收的步骤
综合布线系统工程验收的步骤如下：
一、施工提交申请验收(竣工验收申请表)
二、基建管理部门组织甲方相关单位现场验收
三、施工方提前准备，现场提交以下验收文档:
1.网络施工图纸(数据点、语音点的分布图，线路图、机柜布局图及网络拓朴图等)
2.信息点自测报告(各信息点六类认证逐个测试报告)
3.材质报告(线材、模块、面板、配线架等)
4.网络工程竣工验收说明书(网络施工说明书)
5.设备的随机资料及保函(主要设备的厂家授权、原厂售后服务承诺)
四、经甲方相关管理部门认可后进入现场验收流程
1.信息点抽测: 甲方使用FLUKE六类UTP认证测试仪器按总信息点的10%~20%进行抽测，并将所测数据与施工方自测数据进行比较，确定其自测数据是否真实有效。
首次抽测中若出现不合格信息点则另行加测总信息点数的10%,.若全部抽测故障信息点总数超过10个，甲方将中断验收流程，待施工方对大楼全部信息点重新检测并提交新的检测报告后，再重新进行验收。
2.网络测试: 网络是不是可达;路由是否正确;策略是否合理;
网络的延迟是否在正常范围以内等。
3.验证网络架构是否与施工方所提交的网络拓扑图、综合布线逻辑图、信息点分布图、机柜布局图、配线架上信息点分布图等相符。
4.工作区子系统验收(1)线槽走向、布线是否美观大方，符合规范。
(2)信息座是否按规范进行安装。
(3)信息座安装是否做到一样高、平、牢固。
(4)信息面板是否都固定牢靠。
(5)接地是否正确。
综合布线工程验收规范一、一般规定1、配线时，相线与零线的颜色应不同；同一机房或设备间相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。
过流一般铜芯线为6A/平方,铝芯线为：3A/平方,计算电源供电线缆的粗细可以此标准计算。
2、导线间和导线对地间电阻必须大于0.5MΩ。
3、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平坚直、劳固结实。
4、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。
5、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
6、暗管直线敷设长度超过30米时，中间应加装过线盒。
7、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
8、暗管弯曲半径不得小于该管外径的6~10倍。
光缆一般不得小于管径的10-15倍并且缆尾必须缠上电胶布。
9、在暗管孔内不得有各种线缆接头。
10、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
11、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交*距离不应小于100mm。
12、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
13、暗盒均应该加装螺接以保护线路。
14、光缆的机设备端预留长度一般小于5-10米，视频电缆到摄像机的预留长度不小于60CM-100CM。
二、主要材料质量要求1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准1.5平方毫米线，主线用标准2.5平方毫米线；空调插座用4毫米平方线；②背景音乐线：标准2×0.3平方毫米线③环绕音响线：标准100-300芯无氧铜④视频线：不低于75-4标准⑤网络线：超五类UTP双绞线⑥有线电视线：75欧姆宽带同轴电缆⑦防盗及其它控制线：RVV4×0.5平方毫米线2、设备器材包装应完好，材料外观不应有破损，附件、备件应齐全。
综合布线验收报告一、验收目的。
综合布线是建筑物内部信息传输的重要基础设施，其质量直接关系到建筑物内部各种信息设备的正常运行。
本次验收旨在对综合布线工程进行全面检查，确保其符合相关标准和规范要求，保障信息传输的稳定性和可靠性。
二、验收范围。
本次综合布线验收范围包括建筑物内部各个楼层的综合布线系统，包括但不限于光纤布线、网线布线、电力线等，以及相关的配套设备和附件。
三、验收内容。
1. 线缆敷设情况，检查线缆的敷设是否符合相关标准和规范，包括线缆的走向、固定方式、保护措施等。
2. 连接设备验收，对连接设备进行检查，包括插座、接头、配线架等，确保其安装牢固、连接可靠。
3. 网络设备验收，对网络设备进行检查，包括交换机、路由器、网卡等，确保其安装正确、运行正常。
4. 光纤设备验收，对光纤设备进行检查，包括光纤收发器、光纤跳线等，确保其连接正确、信号传输稳定。
5. 安全防护验收，对综合布线系统的安全防护措施进行检查，包括防火、防水、防雷等，确保其符合相关安全标准。
四、验收结果。
经过全面检查，本次综合布线验收结果如下：1. 线缆敷设情况良好，符合相关标准和规范要求，走向合理，固定牢固，保护措施到位。
2. 连接设备安装牢固，接头连接可靠，无松动现象。
3. 网络设备安装正确，运行正常，各个节点连接畅通。
4. 光纤设备连接正确，信号传输稳定，无损耗现象。
5. 安全防护措施符合相关标准，各项安全防护设施完好，能够有效保护综合布线系统。
五、存在问题及整改措施。
在验收过程中发现部分综合布线系统存在一些问题，主要包括线缆敷设不规范、连接设备松动、网络设备配置错误等。
针对这些问题，我们将立即采取以下整改措施：1. 对线缆敷设不规范的地方进行重新布线，确保其走向合理，固定牢固。
2. 对连接设备松动的地方进行重新固定，确保其连接可靠。
3. 对网络设备配置错误的地方进行调整，确保其运行正常。
六、验收结论。
经过整改后，综合布线系统整体符合相关标准和规范要求，能够保障建筑物内部各种信息设备的正常运行。
综合布线工程验收标准综合布线工程验收标准是指在进行综合布线工程验收时需要符合的一系列标准和要求，其目的是为了保证综合布线工程的质量和可靠性。
综合布线工程验收标准通常包括工程设计、材料选用、施工质量、验收测试等方面的要求。
下面将从这几个方面对综合布线工程验收标准进行详细介绍。
首先，在进行综合布线工程验收时，需要对工程设计进行全面的审查。
工程设计应符合国家相关标准和规范，设计方案应合理、科学，满足用户的实际需求。
同时，设计图纸应清晰、完整，标注准确。
设计文件应包括综合布线系统的拓扑结构、布线走向、接地方案、设备安装位置等内容，以便后续的施工和验收。
其次，材料选用是综合布线工程验收的重要内容之一。
在验收过程中，需要对所使用的线缆、连接器、配线架、标签等材料进行检查。
这些材料应符合国家标准和行业标准，质量可靠，性能稳定，能够满足综合布线系统的要求。
此外，材料的存放和保管也需要符合相关规定，以保证材料在使用时不受损坏。
另外，施工质量是综合布线工程验收的关键环节。
在验收时，需要对布线施工过程进行全面检查，包括线缆的敷设、连接器的安装、配线架的安装等。
施工应符合设计要求，工艺要求，施工过程应符合相关安全规范，施工人员应持证上岗，施工现场应保持整洁、安全。
同时，还需要对施工过程中的材料损耗、施工记录、施工图纸变更等进行审查。
最后，验收测试是综合布线工程验收的最后一步。
验收测试应包括对布线系统的连通性测试、传输性能测试、安全性能测试等内容。
测试结果应符合国家相关标准和行业标准，系统应能够稳定、可靠地运行。
同时，还需要对验收测试过程中的测试设备、测试方法、测试记录等进行审查。
总之，综合布线工程验收标准是保证综合布线工程质量的重要手段，只有严格按照相关标准和要求进行验收，才能够保证综合布线系统的正常运行和稳定性能。
希望各相关单位在进行综合布线工程验收时能够严格按照标准要求进行，确保综合布线工程的质量和可靠性。
Ⅰ单项选择题1 概述(1) 智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与( C )相结合的产物。
A．计算机技术 B．科学技术C．信息技术 D．通信技术(2) 我国标准《智能建筑设计标准》(GB/T50314-2000)是规范建筑智能化工程设计的准则。
其中对智能办公楼、智能小区等大体上分为5部分内容，包括建筑设备自动化系统、通信网络系统、办公自动化系统、( B )、建筑智能化系统集成。
A．系统集成中心 B．综合布线系统C．通信自动化系统 D．办公自动化系统(3) 下列哪项不属于综合布线的特点。
( A )A．实用性 B．兼容性 C．可靠性 D．先进性(4) 中国国家标准YD/T926-2001《大楼通信综合布线系统》分为下列几个部分，其中哪个不属于该标准。
( D )A．YD/《大楼通信综合布线系统第1部分：总规范》B．YD/《大楼通信综合布线系统第2部分：综合布线用电缆、光缆技术要求》C．YD/《大楼通信综合布线系统第3部分：综合布线用连接硬件技术要求》D．YD/《大楼通信综合布线系统第4部分：综合布线用验收要求》(5) 以下标准中，TIA/EIA是综合布线系统工程( C )。
A．日本标准 B．国际标准 C．北美标准 D．中国国家标准(6) 综合布线的标准中，属于中国的标准是( B )。
A．TIA/EIA568 B．GB/T50311-2007C．EN50173 D．ISO/IEC1l801(7) 综合布线的标准中，属于中国的标准是( A )。
A．GB/T50311-2007 B．ISO/IEC1l801C．EN50173 D．TIA/EIA568(8) 建筑智能化系统不包含。
( D )A．BA B．CA C．OA D．GA(9) 综合布线采用模块化的结构，按各模块的作用，可把综合布线划分为( D )。
A．3个部分 B．4个部分 C．5个部分 D．6个部分2 传输介质(1) 5e类综合布线系统对应的电缆等级分级是（ B ）。
综合布线系统验收标准和基本要求通信介质的正确连接及良好的传输性能，是系统正常运转的基础,系统安装完毕后,必须对系统进行必要的测试，以确认传输介质的性能指标已达到了系统正常运转的要求。
网络综合布线系统测试验收中,有些网络布线系统施工单位使用的是像网络通断测试器那样的简单测试工具,测试时网络连通灯一亮,就认为网络没有问题，线缆安装合格，这是不可取的.这种测试只能说明网线接对了且没有断路。
我们知道，计算机网络工作时要使用高速度承载很大的信息流量，对通信线缆的要求非常高，衰减、损耗、速率和抗干扰都有相应的规定。
通常网络综合布线系统工程应遵循的标准如下．一、网络布线系统验收标准过去国内大多数综合布线系统工程采用国外厂商生产的产品,且其工程设计和安装施工绝大部分由国外厂商或代理商组织实施.当时因缺乏统一的工程建设标准,所以不论是在产品的技术和外形结构,还是在具体设计和施工以及与房屋建筑的互相配合等方面都存在一些问题，没有取得应有的效果。
为此,我国主管建设部门和有关单位在近几年来组织编制和批准发布了一批有关综合布线系统工程设计施工应遵循的依据和法规。
这方面的主要标准和规范如下所示。
1、国家标准《综合布线系统工程设计规范》(GＢ５０３11—2007）根据建设部公告,自2007年１0月1日起施行。
2、国家标准《综合布线系统工程验收规范》（GＢ5031２－20０７)根据建设部公告，自２00７年１0月且日起施行。
3、国家标准《智能建筑设计标准》(GＢ汀5０３1４—２006)由原建设部和国家质量技术监督局联合批准发布,自２０0７年7月1日起施行。
4、国家标准《智能建筑工程质量验收规范》（GＢ50３39—2003）由原建设部和国家质量监督检验检疫总局联合发布,自2００3年10月1日起施行。
5、国家标准《通信管道工程施工及验收规范》（GＢ５03７4—2006）由原信息产业部发布，自2007年5月1日起施行．６、国家标准《建筑电气工程施工质量验收规范》（GB5030３—２002）由原建设部发布,向2０0２年6月且日起施行。
综合布线工程验收资料文档（优秀范文5篇）第一篇：综合布线工程验收资料文档一、网络文档的组成（一）网络结构文档主要内容：网络逻辑拓扑结构图；网段关联图；网络设备配置图；IP地址分配表。
（二）网络布线文档1.网络布线逻辑图；2.网络布线工程图(物理图)；3.测试报告(提供每一节点的接线图，长度、衰减、近端串扰和光纤测试数据)；4.配线架与信息插座对照表；5.配线架与集线器接口对照表；6.集线器与设备间的连接表；7.光纤配线表。
（三）网络系统文档1.服务器文档，包括服务器硬件文档和服务器软件文档。
2.网络设备文档。
网络设备是指工作站、服务器、中继器、集线器、路由器、交换器、网桥、网卡等。
3.网络应用软件文档。
4.用户使用权限表。
二、综合布线工程的验收（一）参与工程的验收人员1.工程双方单位的行政负责人；2.有关直管人员及项目主管；3.主要工程项目监理人员；4.施工单位的相关技术人员；5.维护单位的相关技术人员（二）综合布线系统的验收应遵循以下规定1.工程验收时，应按设计文件及合同规定的内容进行。
2.进行综合布线系统的施工、安装、测试及验收必须遵守相应的技术标准、技术要求及国家标准。
3.竣工验收项目内容和方法应按有关规范办理。
4.施工操作规程应贯彻执行有关规范要求。
5.综合布线系统工程的验收，应符合国家现行的有关标准的规定第二篇：实践六：综合布线工程验收实践六：综合布线工程验收【实践目的】通过训练要求：掌握现场验收的内容和过程，掌握验收文档的内容。
【实践内容与步骤】由老师带领监理员、项目经理、布线工程师（学生充当）对工程施工质量进行现场验收，对技术文档进行审核验收。
A、实训内容：1、现场验收2、文档验收B、实训步骤：（一）、现场验收1、工作区子系统验收1)线槽走向、布线是否美观大方，符合规范。
2)信息座是否按规范进行安装。
3)信息座安装是否做到一样高、平、牢固。
4)信息面板是否都固定牢靠。
5）标志是否齐全。
综合布线验收标准综合布线是现代建筑中不可或缺的一部分，它是建筑内部信息传输的重要基础设施。
为了确保综合布线系统的正常运行，保障网络通信的稳定性和安全性，必须对综合布线进行验收。
综合布线验收标准是评定综合布线工程质量的重要依据，下面将对综合布线验收标准进行详细介绍。
首先，综合布线验收标准包括对布线系统的物理结构、网络连接、传输性能、安全性等多个方面的检测。
在进行验收时，需要对布线系统的线缆走向、连接头接插件、机柜布局、标识标注、地线接地等进行检查，确保其符合相关的设计规范和标准要求。
其次，对于网络连接的验收，需要检查各个网络设备之间的连接是否正确、稳定，网络设备的设置是否符合要求，网络设备的供电是否正常等。
同时，还需要对网络设备的软硬件进行检测，确保网络设备的运行状态良好。
再次，对综合布线系统的传输性能进行验收也是十分重要的。
需要对综合布线系统的传输速率、传输距离、信号衰减等进行测试，以确保其符合相关的性能指标。
此外，综合布线验收标准还包括对系统的安全性进行评估。
需要对综合布线系统的防火防雷措施、数据加密安全、网络隔离等方面进行检查，以确保综合布线系统的安全可靠。
综合布线验收标准的制定是为了保障综合布线系统的质量，提高网络通信的稳定性和安全性。
只有严格按照验收标准进行检测，才能确保综合布线系统的正常运行，为建筑内部的信息传输提供可靠的保障。
总之，综合布线验收标准是综合布线工程质量管理的重要环节，只有严格按照验收标准进行检测，才能确保综合布线系统的质量和稳定性。
希望各位工程师在进行综合布线验收时，能够严格按照标准要求进行检测，确保综合布线系统的正常运行。
网络综合布线设计教案第一章：网络综合布线基础知识1.1 教学目标了解网络综合布线的概念、发展历程和应用领域掌握网络传输介质、连接器件和传输技术理解网络拓扑结构和布线标准1.2 教学内容网络综合布线的定义和发展网络传输介质：双绞线、同轴电缆、光纤等连接器件：水晶头、连接器、中继器等传输技术：基带传输、宽带传输等网络拓扑结构：星型、总线型、环型等布线标准：EIA/TIA-568、ISO/IEC 11801等1.3 教学活动讲解网络综合布线的概念和发展历程演示网络传输介质和连接器件的使用方法分析不同网络拓扑结构和布线标准的应用场景案例分析：设计一个小型企业网络的综合布线方案第二章：网络综合布线系统设计2.1 教学目标掌握网络综合布线系统的设计流程和原则了解建筑物的网络布线方案和设备选择学会网络布线方案的评价和优化2.2 教学内容网络综合布线系统的设计流程：需求分析、设计方案、设备选择、施工图设计等设计原则：可靠性、可扩展性、经济性等建筑物的网络布线方案：水平布线、垂直布线、光纤布线等设备选择：交换机、路由器、光纤收发器等网络布线方案的评价和优化：性能分析、成本效益分析等2.3 教学活动讲解网络综合布线系统的设计流程和原则分析不同建筑物的网络布线方案和设备选择案例分析：评价和优化一个网络布线方案第三章：网络综合布线施工技术3.1 教学目标掌握网络综合布线施工的基本技术和方法学会网络综合布线的测试和故障排除了解网络综合布线的工程管理和验收3.2 教学内容网络综合布线施工的基本技术：布线、连接、固定、接地等施工方法：直接布线、桥接布线、光纤布线等网络综合布线的测试：链路测试、网络测试等故障排除：故障诊断、故障修复等工程管理：施工计划、进度控制、质量管理等工程验收：验收标准、验收流程等3.3 教学活动讲解网络综合布线施工的基本技术和方法演示网络综合布线的测试和故障排除案例分析：管理一个网络综合布线工程第四章：网络综合布线系统维护与升级4.1 教学目标掌握网络综合布线系统的维护和管理方法了解网络综合布线系统的升级和扩展策略学会网络综合布线系统的安全防护和故障处理4.2 教学内容网络综合布线系统的维护：日常巡检、故障处理、性能监控等管理方法：文档管理、设备管理、用户管理等网络综合布线系统的升级：硬件升级、软件升级等扩展策略：网络扩容、设备扩容等安全防护：防火墙、入侵检测等故障处理：故障诊断、故障修复等4.3 教学活动讲解网络综合布线系统的维护和管理方法分析网络综合布线系统的升级和扩展策略案例分析：维护和升级一个网络综合布线系统第五章：网络综合布线案例分析5.1 教学目标了解网络综合布线在不同应用场景下的实际应用学会分析网络综合布线案例中的问题和解决方案掌握网络综合布线设计的实践技巧和方法5.2 教学内容网络综合布线案例分析：办公室、学校、商场等问题和解决方案：信号干扰、网络拥塞、设备故障等实践技巧和方法：设计原则、设备选择、施工管理等5.3 教学活动讲解网络综合布线在不同应用场景下的实际应用分析网络综合布线案例中的问题和解决方案案例分析：设计一个网络综合布线方案第六章：网络综合布线系统的测试与故障排除6.1 教学目标理解网络综合布线系统测试的重要性掌握线缆测试的方法和工具学会故障排除的步骤和技巧6.2 教学内容测试的目的和类型：认证测试、性能测试等线缆测试方法：链路测试、场强测试等测试工具：DMM、网络分析仪、光纤测试仪等故障排除步骤：确定故障范围、定位故障点、修复故障常见故障及其原因：断线、短路、接触不良等6.3 教学活动讲解测试的目的和类型以及其在网络综合布线系统中的重要性演示线缆测试的方法和操作步骤练习使用测试工具进行线缆测试案例分析：通过测试工具找出并修复线缆故障第七章：网络综合布线的工程管理与验收7.1 教学目标理解网络综合布线工程管理的重要性掌握项目管理的基本流程学会工程验收的标准和方法7.2 教学内容工程管理流程：规划、设计、施工、验收等项目管理工具：Gantt图、项目管理软件等工程验收标准：国际标准、国家标准、行业标准等验收方法：文档验收、现场验收、性能验收等7.3 教学活动讲解网络综合布线工程管理的基本流程学习如何使用项目管理工具进行工程管理了解不同类型的工程验收标准和流程案例分析：组织并参与一个网络综合布线工程的验收第八章：网络综合布线的未来发展了解网络综合布线技术的最新发展掌握新兴技术和未来趋势学会适应新技术发展的需求8.2 教学内容新兴技术：5G、物联网、云计算等未来趋势：更高速率、更广泛的应用、更智能化的管理适应新技术的方法：持续学习、技术更新、创新思维8.3 教学活动讲解新兴技术及其对网络综合布线的影响讨论网络综合布线的未来发展趋势探讨如何适应新技术发展的需求第九章：网络综合布线的案例研究9.1 教学目标分析真实世界中的网络综合布线案例理解案例中的设计决策和实际问题学习案例中的解决方案和经验教训9.2 教学内容案例研究：大型企业、数据中心、智能建筑等设计决策：网络拓扑、布线方案、设备选择等实际问题：施工挑战、技术难题、预算限制等解决方案和经验教训：成功经验、改进措施、避免的错误分析真实世界中的网络综合布线案例讨论案例中的设计决策和实际问题第十章：网络综合布线的项目实战10.1 教学目标综合运用所学知识进行网络综合布线设计学会项目规划、执行和监控10.2 教学内容项目实战：设计一个中型企业的网络综合布线系统项目规划：确定需求、制定计划、分配资源项目执行：按照计划进行设计和施工项目监控：跟踪进度、管理风险、解决问题Presentations技巧：制作演示文稿、公众演讲、互动问答10.3 教学活动引导学生进行网络综合布线项目的设计和规划监督项目的执行过程，确保项目按计划进行重点和难点解析1. 网络综合布线的概念和发展历程：理解网络综合布线的定义及其发展历程对于掌握整个课程的背景和基础知识至关重要。
