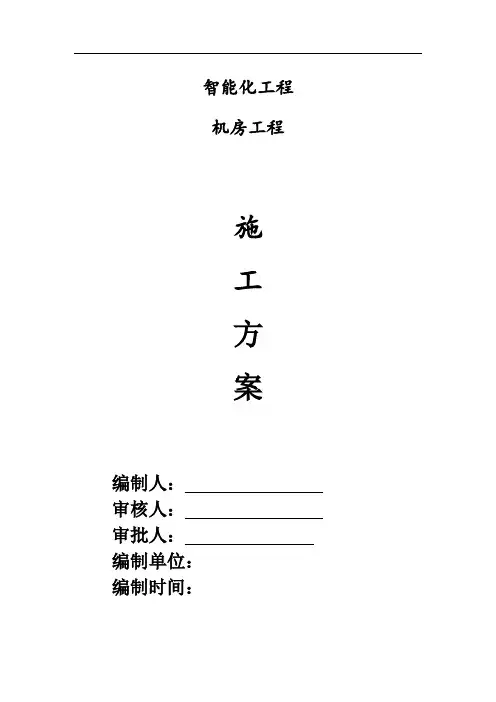

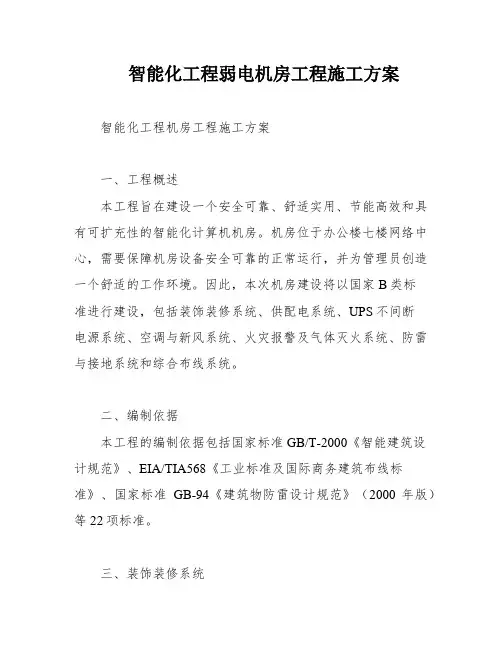

智能化工程机房工程施工方案编制人：审核人：审批人：编制单位：编制时间：智能化工程机房工程施工方案一、工程概述根据智能化工程项目设计要求，机房位于办公楼七楼网络中心，计算机机房既要保障机房设备安全可靠的正常运行，又能为管理员创造一个舒适的工作环境，能够满足系统管理人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。
所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。
机房建设将以国家B类标准进行建设，本次机房建设系统主要包括以下几个部分：●装饰装修系统●供配电系统●UPS不间断电源系统●空调与新风系统●火灾报警及气体灭火系统●防雷与接地系统●综合布线系统二、编制依据1)国标GB/T50314-2000《智能建筑设计规》2) EIA/TIA568《工业标准及国际商务建筑布线标准》3)国标GB50057-94《建筑物防雷设计规》（2000年版）4)国标YD2011-93《微波站防雷与接地设计规》5)国标YD5078-98《通信工程电源系统防雷技术规定6)国标IEC1312《雷电电磁脉冲的保护》7)国标99D562《建筑物防雷设施安装图集》8)国标GB7450-87《电子设备雷击保护导则》9)国标GB2887-2000《电子计算机场地通用规》10)国标GB9361-1988《计算站场地安全要求》11)国标GB50174-1993《电子计算机机房设计规》12)国标GB50222-1995《建筑部装修设计防火规》13)国标GBJ45-1987《建筑设计防火规》14)国标GB6650-1986《计算机机房用活动地板技术条件》15)国标GB50054-1995《低压配电设计规》16)国标GBJ54-1983《低压配电装置及线路设计规》17)国标GB50052-1995《供配电系统设计规》18)国标GBJ116-1988《火灾自动报警系统设计规》19)SJ/30003-1993《计算机机房施工及验收规》20)国标GBJ232-1983《电气装置安装工程及验收规》21)GA/T75-1994《安全防工程程序与要求》22)公安部编印的《计算机信息系统安全法规汇编》23)YD5003-1994《电信专用房屋设计规》的有关部门规定24)GB50243-2002《通风与精密空调工程施工及验收规》25)GB50231-98《机械设备安装工程施工及验收规》26)GBJ242-82《采暖与卫生工程施工及验收规》27)JGJ46-88《施工现场临时用电安全技术规》三、施工工艺方法及施工方案（一）装饰装修系统装修效果:舒适、明快、简洁。
装修选用绿色环保以及吸音效果好、不易变色、变形、易清洁、防静电、防磁干扰、防火性能强的耐用材料。
整个机房区域的装饰装修部分主要容包括：微孔铝板吊顶、抗静电活动地板、乳胶漆墙、柱面、乳胶漆顶面及墙面、玻璃隔断、门窗的设计安装等整体规划。
1．顶面网络机房、安防监控机房吊顶材料采用600*600*0.8mm微孔铝质吊顶板，网络机房的吊顶层距地板面净高设计为2.6m，监控机房净高设计不低于2.6m。
, 天花安装前清理天棚底面、梁及墙沿上部并刷环保防尘漆进行防尘处理，精密空调制冷区域的梁及墙沿上部做保温层。
(1)工艺流程:放线→安装主龙骨吊杆→安装主龙骨→安装固定联结件→安装骨架→安装金属装饰面板。
(2)操作要点：1)放线:a.根据设计标高沿墙面和柱面弹出吊顶标高线，弹线应清楚，位置准确，水平允许偏差士5mm。
b.根据施工图纸，在结构顶棚上弹出主龙骨位置线并详细标注出吊挂点的位置。
2)安装主龙骨吊杆:a.吊杆的规格应符合设计要求并在安装前做防锈处理。
b.用膨胀螺栓将吊杆固定到结构顶棚上，固定应结实牢固;吊杆间距应满足设计要求，不应大于1200mm。
3)主龙骨安装:a.主龙骨间距应满足设计要求，应小于1200mm。
b.主龙骨安装后，及时校正其位置、标高和起拱高度。
4)吊顶骨架的校正与检查:a.龙骨安装完毕后，全面校正各类龙骨的位置及整体的水平度。
b.检查吊顶骨架，确保牢固可靠。
5)吊顶板安装:吊顶专其他专业的项目施工完毕，隐蔽工程验收合格后，进行吊顶板的安装作业。
(3)质量标准。
暗龙骨吊顶工程执行《建筑装饰装修工程质量验收规》(GB50210一2001)第6.1条和第6.2条的规定。
2.地面机房地面全部采用600*600*35mm抗静电全钢无边活动地板，网络机房地板铺设高为0.4m，监控机房地板铺设高为0.3m。
地板铺设前需对地板下楼板面进行防尘处理。
使用精密空调的机房，需对地面做保温处理。
配电柜、UPS主机、电池柜、精密空调设备放置区域，设计采用角钢做承重安装支架，架高与地板上表面高度一致。
机房出入口：机房出入口采用抗静电地板平铺，并做二次台阶或一次台阶处理；收口处均采用0.8mm发纹不锈钢板装饰条。
通风地板：下送风精密空调区安装一定量的可调节通风地板，与机房空调送风量相配套，风口风速应不大于3m/s,机房设备就位点应留有合适的出线孔，出线孔不易过大。
(1)工艺流程:地面施工→放线→地面除尘→安装柱脚→调平→安装地板→分项验收。
(2)操作要点：1)放线:在要铺设架高地板的地面上，根据架高地板的排板图和现场的轴线位置，放出架高地板的地面分格线。
2)基层修补:在排板横竖线交叉位置，即安装底座(支撑脚座)的位置处，为达到满意的支撑效果，可将底层地板磨平或进行填补。
3)基层清理:地面除尘，在开始安装前，用真空吸尘器将底层地面上的所有灰尘、土和施工碎片，全部清除干净。
4)安装支承脚:用粘接剂抹在支撑杆的底座上，并用锚固螺栓将地板支撑脚牢固的安装在底层地板上。
5)调整支撑脚标高:根据地面标高情况，调整支撑脚的高度，采用拧螺纹、套等部分进行升高或降低，达到标高要求。
6)防静电地板安装:在板面组装四周要画线，使其连接适配，板面与垂直面相接处的缝隙不大于3mm。
用便携式抬高器具铺设面板，随安随用真空吸尘器全面清理(包括所安面板、支座的背正面)半块板的切割不要在正在施工的房间专。
7)清理和饰面保护:铺设后的地面，用真空吸尘器全面清扫，然后报验收，经检查合格后，用塑料布覆盖严密，防止灰尘的进人和被其他施工人员破坏。
(3)质量标准。
执行GB50209一2002《建筑地面工程施工质量验收规》第6.7条的规定。
3.墙面、柱面网络机房墙面采用彩钢板，监控机房墙面采用环保乳胶漆饰面。
踢脚线：机房区域踢脚线采用0.8mm厚不锈钢板贴面，基层采用高密度板。
(1)工艺流程:放线→龙骨定位→龙骨安装→岩棉的填充→石膏板的安装→彩钢板安装。
(2)操作要点：1)施工前，先将原墙面灰尘扫尽，在墙面弹出水平线。
2)根据设计图纸确定彩钢板铺设方向和先后顺序，在墙面进行龙骨定位、分格弹线。
3)龙骨安装:a.龙骨固定件与墙体连接必须牢固，固定件的排布及间距应满足相关技术手册的要求。
b.固定龙骨，龙骨与固定件的连接必须牢固可靠。
c.使用2m的直尺检查龙骨的垂直度，垂直度的偏差应不大于直尺2mm;使用2m的靠尺和塞尺检查龙骨骨架的平整度，平整度的偏差应不大于3mm。
4)岩棉的填充龙骨施工完毕后，在龙骨夹层中铺贴防火岩棉保温层，岩棉保温墙体是由功能分明的墙体结构层、保温层、饰面层三部分组成。
a岩棉板的安装：防火不燃玻棉铺贴完毕后检查岩棉板的锚固点、平整度及相连板块之间粘接质量，合格后方可进行下道工作。
b岩棉板使用前先设计好铺设方式。
计算尺寸剪裁下料，剪裁边缘直线误差应小于5mm，拼缝不大于2mmm，板与板之间的缝隙用专用胶带粘接。
c岩棉板铺设自上而下相互联接，岩棉板应按顺序铺设，当遇到门窗洞口时，应符合相关要求。
5)彩钢板安装:a.装条件是墙龙骨与基体之间等其他专业的项目施工完毕，隐蔽工程验收合格。
b.按照有关技术手册安装彩钢板，彩钢板与龙骨的连接必须牢固可靠。
(3)质量标准。
执行《建筑装饰装修工程质量验收规》(GB50210一2001)第8.1条和第8.2条规定。
4. 玻璃隔断（防火玻璃或钢化玻璃）(1)施工方法：1)玻璃隔断采用80×40方制作钢架，按现场尺寸下料，制作安装，焊接牢固，采用8×80金属膨胀螺栓固定，矫正水平、垂直后，表面刷防锈漆。
2)隔断采用l2mm铭单片火玻璃，玻璃周边采用白色玻璃胶固定和修饰。
3)角钢钢架上部、下部均间隔1000~1500mm采用角钢斜拉支撑，采用8×80金属膨胀螺栓固定。
4)专衬板采用密度板，采用自攻钉固定。
5)玻璃隔断下部边框饰面采用拉丝不锈钢板。
(2)工艺要求：1)金属结构支架采用焊接或螺丝紧固。
要求必须牢固，如焊接不得有松动、虚焊，不得有形状缺陷。
2)金属结构支架制作完成后，进行检验，检验合格后方可定位安装，并经除去锈斑、焊渣等杂物，涂刷防锈漆(或银粉漆)。
3)隔断玻璃垂直方向接缝处均须磨边处理，隔断中部白色玻璃胶不得凸出。
4)玻璃隔断边框饰面必须粘贴平整，不得有凸凹。
(3)质量标准。
l)隔断玻璃:垂直偏差<2mm/2m;平直度<3mm/2m。
2)隔断边框:垂直偏差<2mm/2m;平直度<3mm/2m。
5.隐蔽部分处理对于本装饰工程中的隐蔽工程，需严格按照国家标准对隐蔽部分材料的要求进行设计施工，需采取如下措施：1、墙体部分作防潮、防火及保温处理；2、部分非阻燃材料必须涂刷防火涂料；3、所有隐蔽用材必须符合机房用材性能指标，做到不起尘、阻燃、绝燃、不会产生静电、牢固耐用并无病虫害发生；4、各种涂料须符合环保要求；5、静电地板下的走线线槽、管路、桥架和插座应悬空地面保温层上5～8cm，不应贴地面；6、在与机房外部相通部分做好防鼠设施。
6.静电防护机房采用的抗静电活动地板是由不燃性材料制成。
活动地板表面是导静电的耐磨层，严禁暴露金属部分。
主机房的导体与大地作可靠的联接，不得有对地绝缘的孤立导体。
（二）供配电及照明系统、不间断电源（UPS）系统按照技术要求，机房供电系统分为两部分：不间断电源系统和市电系统。
UPS回路：机房UPS供电电源经UPS稳频、稳压、调整电压波形后为计算机设备、网络设备、安防设备等供电，同时也为UPS后备电池充电；当遇到市电供电线路断电时，UPS后备电池立即放电，经UPS逆变后给计算机设备不间断供电。
市电回路：插座、空调、照明、新风、排烟及其他具有电冲击性及感性和容性的设备使用，对不同相位分配均衡负载。
从大楼总配电室引两条专用线缆（经过双电源切换的回路）分别作为网络机房、消防监控机房的专用供电回路，此部分电缆均由大楼强电单位安装到机房指定位置。
(1)配电系统依据《电子计算机场地通用规》，电源参数依据计算机的性能允许的变动围可分为A、B、C三个等级，本次主机房用电等级按A级标准进行施工。
