机床检修方法和步骤

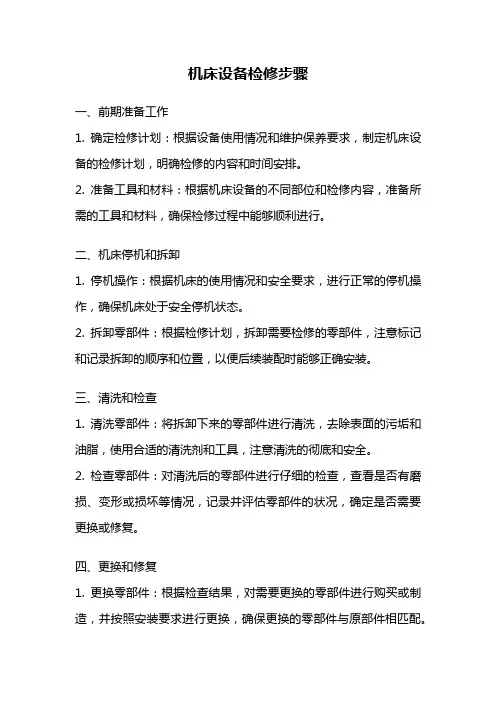

机床设备检修步骤一、前期准备工作1. 确定检修计划：根据设备使用情况和维护保养要求，制定机床设备的检修计划，明确检修的内容和时间安排。

2. 准备工具和材料：根据机床设备的不同部位和检修内容，准备所需的工具和材料，确保检修过程中能够顺利进行。

二、机床停机和拆卸1. 停机操作：根据机床的使用情况和安全要求，进行正常的停机操作，确保机床处于安全停机状态。

2. 拆卸零部件：根据检修计划，拆卸需要检修的零部件，注意标记和记录拆卸的顺序和位置，以便后续装配时能够正确安装。

三、清洗和检查1. 清洗零部件：将拆卸下来的零部件进行清洗，去除表面的污垢和油脂，使用合适的清洗剂和工具，注意清洗的彻底和安全。

2. 检查零部件：对清洗后的零部件进行仔细的检查，查看是否有磨损、变形或损坏等情况，记录并评估零部件的状况，确定是否需要更换或修复。

四、更换和修复1. 更换零部件：根据检查结果，对需要更换的零部件进行购买或制造，并按照安装要求进行更换，确保更换的零部件与原部件相匹配。

2. 修复零部件：对需要修复的零部件进行维修和加工，根据零部件的状况和要求，选择合适的修复方法和工艺，确保修复后的零部件能够正常使用。

五、装配和调试1. 零部件装配：根据拆卸时的标记和记录，将清洗、检查、更换和修复后的零部件按照正确的顺序和位置进行装配，注意装配的精确和安全。

2. 机床调试：在装配完成后，对机床进行调试，检查各个部位的连接和协调运动是否正常，确保机床能够正常运行，并进行必要的调整和校准。

六、清洁和保养1. 清洁机床：对机床进行全面的清洁，包括外观、内部和工作台面等部位，去除积尘和污垢，保持机床的整洁和美观。

2. 保养润滑：根据机床的使用情况和要求，对润滑系统进行检查和保养，确保润滑油的供给和质量，减少机床的磨损和故障。

七、试运行和验收1. 试运行检查：在清洁和保养完成后，对机床进行试运行，检查各项功能和工作性能是否正常，确保机床可以正常投入使用。

数控机床常见故障及检测方法分析数控机床具有智能化高，加工精度高、加工质量稳定、生产效率高等特点。

它综合了计算机技术、电气自动化技术等各个领域的多项科学技术成果。

特别适合于加工零件较复杂、精度要求高、产品更新频率高的场合。

它的任何部分出现故障,都可能导致加工精度降低,甚至机床停机、生产停顿,从而带来不必要的损失。

因此,了解机床常见故障并加强数控机床故障检测分析是十分必要的。

1、数控机床常见故障(1)主机故障数控机床的主机通常指组成数控机床的机械、润滑、冷却、排屑、液压、气动与防护等部分。

主机常见的故障主要有：1)因机械部件安装、调试、操作使用不当等原因引起的机械传动故障；2)因导轨、主轴等运动部件的干涉、摩擦过大等原因引起的故障；3)因机械零件的损坏、联结不良等原因引起的故障，等等；主机故障主要表现为传动噪声大、加工精度差、运行阻力大、机械部件动作不进行、机械部件损坏等等。

润滑不良、液压、气动系统的管路堵塞和密封不良，是主机发生故障的常见原因。

数控机床的定期维护、保养、控制和清除“三漏”现象发生是减少主机部分故障的重要措施。

(2)电气控制系统故障从所使用的元器件类型上，根据通常习惯，电气控制系统故障通常分为“弱电”故障和“强电”故障两大类。

“弱电”部分是指控制系统中以电子元器件、集成电路为主的控制部分。

数控机床的弱电部分包括CNC、PLC、MDI/C RT以及伺服驱动单元、输为输出单元等。

“弱电”故障又有硬件故障与软件故障之分，硬件故障是指上述各部分的集成电路芯片、分立电子元件、接插件以及外部连接组件等发生的故障。

软件故障是指在硬件正常情况下所出现的动作出锗、数据丢失等故障，常见的有．加工程序出错，系统程序和参数的改变或丢失，计算机运算出错等。

“强电”部分是指控制系统中的主回路或高压、大功率回路中的继电器、接触器、开关、熔断器、电源变压器、电动机、电磁铁、行程开关等电气元器件及其所组成的控制电路。

数控机床系统故障诊断与维修摘要：本文主要介绍了数控机床系统故障诊断与维修相关的知识。

首先，介绍了数控机床的基本概念和应用领域。

然后，探讨了数控机床系统的结构和工作原理，重点介绍了数控系统的主要组成部分。

接着，讨论了数控机床故障的分类和诊断方法。

最后，介绍了数控机床故障维修的基本步骤和注意事项。

关键词：数控机床；系统结构；故障分类；诊断方法；维修步骤正文：一、数控机床的基本概念和应用领域数控机床是一种利用数字控制技术实现数控运动的机床，它可以实现高精度、高效率、高自动化的加工过程。

数控机床广泛应用于航空航天、汽车、电子、微电子、光学等制造领域，成为现代工业生产的重要装备之一。

二、数控机床系统的结构和工作原理数控机床系统主要由数控系统、电气系统、机械系统、液压系统组成。

其中，数控系统是整个系统的核心，它控制着机床的运动、加工和现场控制等操作。

电气系统负责调节机床的电气信号和电动机的转速、转向等参数。

机械系统则是机床的机械部分，包括工作台、主轴、进给机构等。

液压系统主要是用来控制机床液压元件的工作。

三、数控机床故障的分类和诊断方法数控机床的故障分类主要包括电气故障、机械故障、液压故障、数控系统故障等。

诊断方法一般分为四个步骤：信息采集、现象分析、故障定位、原因分析。

四、数控机床故障维修的基本步骤和注意事项数控机床故障维修一般分为五个步骤：现场查看、设备检查、故障排除、恢复正常加工、故障分析。

在进行维修时，需要注意安全措施、操作规程、使用工具等，以避免二次故障的发生。

综上所述，数控机床系统故障诊断与维修是数控技术应用过程中不可避免的一部分，只有熟练掌握故障诊断和维修技巧，才能更好地保障生产效率和质量，为工业现代化做出积极贡献。

五、数控机床系统故障维修的总结与展望数控机床作为现代制造业的重要装备，已成为实现高精度、高效率、高自动化生产的关键技术。

然而，由于其复杂的结构和工作原理，故障和维修也成为了其使用和维护过程中难以避免的问题。

机床检修方案一、背景介绍机床是工业生产中使用频率较高的设备之一，为保证机床的正常运行和延长使用寿命，定期进行机床检修是必要的。

本文将就机床检修方案进行详细介绍。

二、检修时间安排1. 检修周期根据机床的使用情况和生产需求，建议每年对机床进行一次全面检修。

此外，还可根据具体情况，每季度或半年进行例行检修，以确保机床的性能和精度。

2. 检修计划检修计划可根据机床的使用情况和生产计划来制定。

在生产计划相对宽松的时间段内进行检修，以避免对生产进度造成影响。

三、检修内容1. 清洁和润滑进行机床检修时，首先需要对机床进行彻底的清洁，包括清除机床表面的油污和灰尘，清洗导轨、传动件等重要部位。

同时，要对机床各润滑点进行润滑，确保润滑油的正常供给。

2. 零部件检查和更换机床检修时，需对各零部件进行检查，包括主轴、齿轮箱、传动件等，查看是否有磨损、变形或其他异常情况。

发现问题部件需要及时更换，确保机床的精度和性能。

3. 紧固件检查检查各紧固件的紧固情况，确保机床各部件之间的连接牢固可靠。

如有松动或损坏的紧固件，需要进行紧固或更换。

4. 电气系统检查对机床的电气系统进行全面检查，查看电气连接是否良好，各电器元件是否正常工作。

如有必要，可进行电气元件的更换或修复。

5. 传感器和控制系统检查检查机床的传感器和控制系统，确保其正常工作。

如发现故障，需要进行维修或更换。

四、检修工具和设备1. 工具准备在进行机床检修前，需要准备全套适用于机床的专用工具，包括扳手、千斤顶、润滑油等。

确保工具完备后再进行检修工作。

2. 设备使用在检修过程中，还需要使用一些特殊设备，如起重机械、搬运设备等。

对于大型机床的检修，需要确保设备的安全使用。

五、检修记录和报告每次机床检修完成后，需要制作详细的检修记录和报告。

记录包括机床的检修日期、检修内容、更换零部件清单等。

报告包括机床的使用情况、检修结果和建议，供后续的维护工作参考。

六、安全措施在进行机床检修时，需要遵守相关安全规定，佩戴防护装备，确保工作安全。

数控立式车床显现故障应如何维护和修理？
日常使用过程中数控立式车床很简单显现一些小故障，那么有哪些正确的维护和修理方法呢，下面跟着承达机床我一起分析一下数控立式车床显现故障应如何维护和修理。

1、立车横梁显现操控失灵，车床传动装置油缸没有动作，而立车横梁放松电磁阀以及高压油掌控电磁阀均已经送上电且通过电笔检测为带电，说明液压掌控系统的电路没有问题，因此，可以初步认定横梁无反应的问题有可能显现在高压掌控油路管线掌控方面。

进一步的检修发觉油压管没有油路漏油油压也正常，问题出就出在电磁阀的阀芯。

2、横梁碰到非正常障碍物或显现问题后不报警
防止车床切削刀具显现损坏，停车后应检查线路的完好，油路的泄漏问题以及油压表的指示是否正常。

假如前面都正常的情况下，需要对油压阀的通透性进行确认。

除此以外，还要检查报警装置是否完好。

假如以上都没有问题的话，就需要检查是否是PLC程序开发时，缺少错误的提示项。

通过一步步的排查和分析，可以渐渐找到问题的所在，并可以快速的提出相应的解决方法，回复车床的正常报警功能。

3、刀架不到位或转动不停
数控立式车床碰到刀架不到位不归零或转动不停时，首先排查油路的油压以及油泵工作是否正常。

假如都没有问题，需要对制动装置进行检查。

不归零或者不到正确位置，要考虑室内温度热胀冷缩的原因，同时要考虑机械系统是否存在松动的问题，依照说明书订立的参数进行检测每一个部位，直至问题解决。

4、工作精度降低
加强企业管理，强调产品质量观念。

树立起大家为企业严把质量关的思想。

从每个操作工人的思想觉悟人手，降低成品精度误差。

1 / 1。

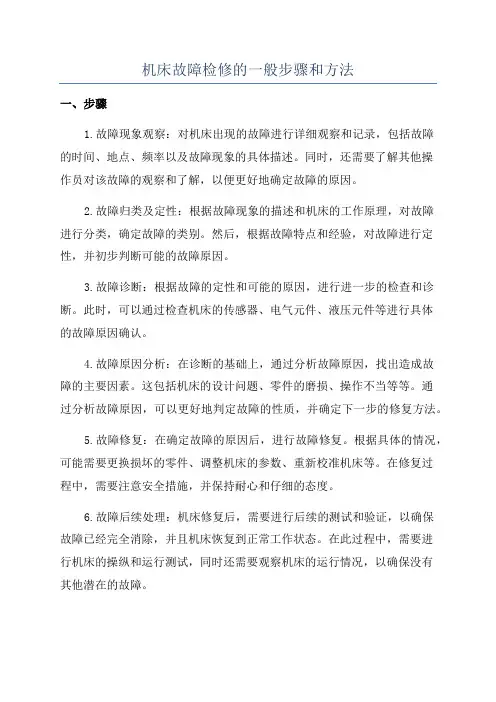

机床故障检修的一般步骤和方法一、步骤1.故障现象观察：对机床出现的故障进行详细观察和记录，包括故障的时间、地点、频率以及故障现象的具体描述。

同时，还需要了解其他操作员对该故障的观察和了解，以便更好地确定故障的原因。

2.故障归类及定性：根据故障现象的描述和机床的工作原理，对故障进行分类，确定故障的类别。

然后，根据故障特点和经验，对故障进行定性，并初步判断可能的故障原因。

3.故障诊断：根据故障的定性和可能的原因，进行进一步的检查和诊断。

此时，可以通过检查机床的传感器、电气元件、液压元件等进行具体的故障原因确认。

4.故障原因分析：在诊断的基础上，通过分析故障原因，找出造成故障的主要因素。

这包括机床的设计问题、零件的磨损、操作不当等等。

通过分析故障原因，可以更好地判定故障的性质，并确定下一步的修复方法。

5.故障修复：在确定故障的原因后，进行故障修复。

根据具体的情况，可能需要更换损坏的零件、调整机床的参数、重新校准机床等。

在修复过程中，需要注意安全措施，并保持耐心和仔细的态度。

6.故障后续处理：机床修复后，需要进行后续的测试和验证，以确保故障已经完全消除，并且机床恢复到正常工作状态。

在此过程中，需要进行机床的操纵和运行测试，同时还需要观察机床的运行情况，以确保没有其他潜在的故障。

7.故障记录和总结：在故障检修的整个过程中，需要记录每一步的操作和结果，包括故障的时间和地点、观察到的现象、诊断和修复过程等等。

同时，还需要总结故障的原因和修复的方法，以便日后参考和借鉴。

二、方法1.规范化故障诊断：根据机床的使用手册和维护手册，制定故障诊断的规范流程和方法。

制定标准的故障检修标准，包括故障分类、故障定性、故障诊断等。

2.多种手段结合：在故障检修过程中，可以采用多种手段结合，包括观察、听、闻、问等。

通过观察机床的运转情况、听取机床的声音、闻机床的味道、询问操作员等，可以更好地发现故障的原因。

3.设备维护和保养：加强对机床的维护和保养，定期进行检查和清洁。

单柱车床型号C5116a的常见故障排除与维护方法单柱车床型号C5116a是一种常见的金属加工设备，用于加工各种不锈钢、铁件等材料的平面、曲线、内外圆柱面以及螺纹等工件。

在使用中，可能会出现一些常见的故障，本文将介绍这些故障的排除方法，并给出一些维护建议。

1. 床身摇晃这是单柱车床常见的故障之一。

床身摇晃可能会导致工件加工不准确，严重时还可能造成机床损坏。

排除方法如下：- 检查床身螺栓是否松动，如有松动，应紧固螺栓。

- 检查床身底座是否稳固，如不稳固，应重新调整底座。

2. 主轴异响主轴异响是指主轴在工作时发出异常的声音，可能是由于主轴轴承故障引起。

处理方法如下：- 检查主轴轴承是否磨损，如磨损严重，应更换轴承。

- 检查主轴与主轴套之间的配合间隙，如间隙过大或过小，应进行调整。

- 检查主轴传动装置，如皮带、齿轮等，是否松动或磨损，如有问题，应修复或更换。

3. 伺服系统故障单柱车床常采用伺服系统来控制工作台的移动，当伺服系统出现故障时，可能会导致工作台移动不正常。

处理方法如下：- 检查伺服系统电源是否正常，如电源故障，应修复电源。

- 检查伺服电机连接线是否松动，如松动，应插紧连接线。

- 检查伺服驱动器参数设置是否正确，如不正确，应重新设置参数。

4. 切削液泄漏切削液泄漏可能会导致工作台、导轨等部件生锈和腐蚀，影响机床的使用寿命。

处理方法如下：- 检查切削液管路是否松动或磨损，如有问题，应修复或更换管路。

- 检查切削液箱是否密封良好，如不密封，应重新密封。

维护建议：除了故障排除，定期进行维护对于保持单柱车床的正常运行也至关重要。

以下是一些建议：- 定期检查并更换润滑油，保持机床各部位的润滑。

- 定期清洗滚珠螺杆和导轨，保持其干净和润滑。

- 定期检查电气设备和控制系统，确保其正常工作。

- 定期检查各部位的紧固件，如有松动，应及时紧固。

总结：单柱车床型号C5116a是一种常见的金属加工设备，使用中可能会出现床身摇晃、主轴异响、伺服系统故障和切削液泄漏等常见故障。

数控加工中心检修的方法数控加工中心是目前加工制造业中应用较广泛的一种高精度、高自动化程度的机械设备。

由于长期使用以及环境等原因，数控加工中心也需要进行定期的检修和保养，以确保其正常的工作状态和长期的使用寿命。

下面将介绍数控加工中心检修的方法。

1.外部清洁：首先需要对数控加工中心进行外部清洁，使用清洁剂和毛刷将机床表面的灰尘、油污等清洗干净，可以使用吸尘器清除难以清洗的部分。

同时，注意不要将水滴、油污等进入电气控制箱内部。

2.润滑系统检查：润滑系统是数控加工中心的重要组成部分，对其进行定期的检查和保养非常重要。

检查润滑油的油位，及时添加和更换润滑油，保证润滑系统的正常工作。

此外，还需检查润滑系统的管路是否有漏油现象，及时修复。

3.电气元件检查：数控加工中心的电气元件是保证其正常工作的重要部分，需要定期检查和维护。

检查电气控制箱内部的电气连接，确保连接稳固可靠。

同时，检查电气元件表面是否有灰尘、螺栓是否松动等情况，必要时进行清洁和紧固。

4.冷却系统检查：数控加工中心的主轴和切削工具在高速运转时会产生大量的热量，因此冷却系统的正常工作对于机床的长期稳定运行非常重要。

需要检查冷却系统中的水管是否有漏水和堵塞情况，同时检查水泵的工作状态和水流量，确保冷却系统能够正常降温。

5.导轨与丝杆维护：数控加工中心的导轨和丝杆是机床运动的核心部件，需要定期进行维护和保养。

清洁导轨和丝杆表面的灰尘和油污，确保其表面光洁。

使用适当的润滑油涂抹导轨和丝杆表面，减少磨损，并确保运动平稳。

6.系统参数和程序备份：在检修过程中，还需备份数控系统中的所有参数和程序。

这样可以保证在维护和检修后，重新配置机床时能够快速恢复到之前的工作状态。

7.程序和刀具的更新：随着生产需求的变化，检修时可以对数控加工中心的程序和刀具进行更新和优化。

将新的工艺参数和程序输入数控系统，以提高加工效率和质量。

总之，数控加工中心的定期检修和保养是确保机床正常工作以及延长使用寿命的重要步骤。

机床维修有哪些知识点机床维修是一项复杂而重要的技术工作，它涉及多个知识领域和技能要求。

本文将从机床维修的基本概念、机床故障的分类、维修知识点以及维修过程等方面进行探讨，帮助读者更好地了解机床维修的要点。

一、机床维修的基本概念机床维修是指对发生故障的机床进行检测、诊断和修复的过程。

它既包括机械的维修，也包括电气、液压、气动等各个方面的维修。

机床维修的目的是保障机床的正常运转，延长其使用寿命，提高生产效率。

二、机床故障的分类机床故障可以分为机械故障、电气故障和液压气动故障三大类。

1. 机械故障：机械故障主要指机床零部件的损坏或磨损，如轴承损坏、传动装置断裂等。

机械故障通常导致机床的运转不稳定、振动过大，甚至无法正常工作。

2. 电气故障：电气故障包括电源故障、控制电路故障等。

例如电线接触不良、开关故障等问题都会导致机床无法正常运行。

3. 液压气动故障：液压气动故障通常涉及液压系统或气动系统的损坏或故障。

比如液压阀门堵塞、气动气缸失效等问题，都会导致机床无法正常工作。

三、维修知识点机床维修过程中，需要掌握以下几个知识点：1. 机床结构原理：了解机床不同部位的结构和工作原理，可以帮助判断故障的可能原因。

2. 检测和诊断技能：掌握使用各种仪器和设备对机床进行检测和诊断的方法，以准确找出故障点。

3. 零部件的拆装和更换：熟悉机床零部件的拆装和更换步骤，保证维修过程中的准确性和安全性。

4. 维修工具和材料的选择和使用：正确选择和使用维修所需的工具和材料，保证维修工作的顺利进行。

5. 常见故障维修经验：积累并总结常见机床故障的维修经验，提高维修效率和准确性。

四、维修过程机床维修过程一般包括以下几个步骤：1. 故障诊断：通过检测和诊断，确定机床出现的具体故障，并找出故障点。

2. 维修方案制定：根据故障的性质、程度和实际情况，制定出维修方案，包括所需的时间、人员和工具等。

3. 零部件拆卸和检修：按照维修方案进行零部件拆卸和检修，修复或更换损坏的零部件。

单柱车床型号C5116a的常见故障排查与维修方法单柱车床型号C5116a是一种常用的机床设备，在工业生产中扮演着重要的角色。

然而，在长时间运行过程中，由于各种原因，这种车床可能会出现故障。

本文将介绍单柱车床型号C5116a常见的故障，并提供相应的排查与维修方法，以帮助操作人员及时解决问题，提高生产效率。

故障一：主轴不旋转1.排查方法：（1）检查电源线是否连接正常，确认供电稳定。

（2）检查主轴电机是否正常工作，排除电机故障。

（3）检查主轴传动皮带是否松动或破损，如有需要调整或更换。

故障二：主轴振动严重1.排查方法：（1）检查主轴定位螺栓是否松动，如有需要重新调整定位。

（2）检查主轴轴承是否磨损，如有需要更换。

（3）检查主轴与进刀架之间的传动齿轮是否磨损，如有需要更换。

故障三：工作台不平衡1.排查方法：（1）检查工作台安装螺栓是否松动，如有需要重新调整安装。

（2）检查工作台卡紧螺母是否松动，如有需要重新卡紧。

（3）检查工作台支撑杆是否弯曲或损坏，如有需要更换。

故障四：进给运动不稳定1.排查方法：（1）检查进给电机连接线路是否正常，如有需要重新连接或更换。

（2）检查进给电机滑动轴承是否磨损，如有需要更换。

（3）检查进给螺杆及螺母是否磨损或松动，如有需要重新调整或更换。

故障五：刀架卡死或刃口磨损严重1.排查方法：（1）检查刀架滑动导轨是否清洁，如有需要清洗。

（2）检查刀架滑动导轨润滑油是否充足，如有需要添加。

（3）检查刀架螺杆及螺母是否磨损，如有需要重新调整或更换。

故障六：进给快速移动失效1.排查方法：（1）检查快速移动按钮是否正常工作，如有需要更换按钮。

（2）检查进给电机行程限位开关是否损坏，如有需要更换。

（3）检查快速移动传动皮带是否松动或破损，如有需要调整或更换。

以上是单柱车床型号C5116a常见故障排查与维修方法的简要介绍。

在实际操作过程中，操作人员应当根据具体情况进行综合判断和操作，并请遵循安全操作规程，确保人身和设备安全。

机床故障检修的一般步骤和方法机床故障检修的一般步骤和方法机床作为制造业中不可或缺的设备，其正常运行对于生产效率和产品质量至关重要。

然而，由于长时间使用或其他原因，机床故障时有发生。

为了保证机床的正常运行，及时进行故障检修是必不可少的。

本文将介绍机床故障检修的一般步骤和方法。

一、故障现象的观察和记录在进行机床故障检修之前，首先需要观察和记录故障现象。

这包括机床的异常声音、振动、烟雾、异味等。

同时，还需要记录故障发生的时间、频率以及其他相关信息。

这些观察和记录将有助于后续的故障分析和解决。

二、故障原因的分析在观察和记录故障现象之后，需要进行故障原因的分析。

这需要结合机床的工作原理和相关知识，对可能的故障原因进行排查。

可以通过检查机床的各个部件、传感器、电路等来确定故障原因。

同时，还可以借助专业的故障诊断设备和软件进行辅助分析。

三、故障排除和修复在确定了故障原因之后，就可以进行故障排除和修复工作。

这包括更换损坏的零部件、修复电路故障、调整机床的参数等。

在进行故障排除和修复时，需要注意安全操作，避免二次损坏或人身伤害的发生。

四、故障的预防和改进除了及时进行故障检修外，还需要进行故障的预防和改进工作。

这包括定期对机床进行保养和维护，加强对机床操作人员的培训，改进机床的设计和制造工艺等。

通过这些措施，可以减少机床故障的发生，提高机床的可靠性和稳定性。

五、故障记录和总结在完成故障检修之后，需要对故障进行记录和总结。

这包括故障的原因、排除方法、修复时间等信息的记录，以及故障的分析和解决过程的总结。

这些记录和总结将有助于今后的故障处理和经验积累。

综上所述，机床故障检修的一般步骤和方法包括故障现象的观察和记录、故障原因的分析、故障排除和修复、故障的预防和改进，以及故障记录和总结。

通过按照这些步骤和方法进行故障检修，可以保证机床的正常运行，提高生产效率和产品质量。

2013年第3期主轴是数控机床的重要零件之一，主轴旋转产生切削的主运动是形成切削的重要条件。

主轴不转故障是主轴驱动系统最常见的故障类型之一，可以分为有报警的故障和无报警的故障两大类。

本文主要论述无报警的串行主轴不转故障的维修方法。

１ＦＡＮＵＣ数控机床主轴不转故障的维修方法分析ＦＡＮＵＣ数控机床的主轴控制分两种形式：串行主轴和模拟主轴。

不管采用何种控制方式，主轴旋转必须具备三个条件：ＣＮＣ发出主轴控制信号、主轴驱动系统连接正确以及硬件和机械部分正常。

与普通机床相比，数控机床的机械部分大大简化，很大程度上降低了机械部分的故障率，所以出现故障时应将维修的重点放在数控系统和电气部分。

按照“先系统、再电气、最后机械”的思路进行维修，即出现故障时，首先考虑数控系统和ＰＭＣ部分，其次考虑电气部分，最后再考虑机械传动部分和主轴组件本身。

维修步骤如下：第一步：看。

观察有无报警，观察机床状态信息栏的显示和主轴驱动放大器的ＬＥＤ状态显示。

有报警时，先排除报警。

第二步：问。

了解故障是在什么时候、进行什么操作时出现的以及机床的负载大小、加工工艺等情况。

这两步的重点是理解故障现象。

第三步：思。

前两步已经理解了故障现象，然后根据ＦＡＮＵＣ主轴控制的原理思考故障的原因并进行确认。

２ＦＡＮＵＣ数控机床主轴不转故障的维修实例2.1某F A NU C 0I D 三轴加工中心，指令发出后，主轴不能旋转观察到系统无报警，主轴放大器ＬＥＤ状态显示［０１］，黄灯亮；了解到在“ＭＤＩ”工作方式下，输入加工指令：“Ｍ０３Ｓ５００；”，按下机床操作面板上的“循环启动”按键后，该程序段底色为黄色，松开“循环启动”按键后，“循环启动”按键指示灯点亮，状态信息栏上显示“ＦＩＮ”，机床操作面板上的主轴正转按键指示灯也点亮。

故障分析：由循环启动有效判断该程序段已经被执行，再由状态信息栏出现“ＦＩＮ”判断该程序段的执行不能结束；由主轴正转按键指示灯点亮，判断主轴正转信号已经输出到ＰＭＣ；进入信号状态显示栏观察到转速信号已经送入ＰＭＣ。

数控机床常见故障诊断及维修数控机床是一种集自动控制、计算机、微电子、伺服驱动、精密机械等技术于一身的高技术产物。

一旦系统的某些部分出现故障，就势必使机床停机，影响生产。

所以，如何正确维护设备和出现故障时迅速诊断，确定故障部位，及时排除解决，保证正常使用，是保障生产正常进行的必不可少的工作。

1 数控机床故障诊断原则1.1 先外部后内部数控机床是集机械、液压、电气为一体的机床，故其故障的发生也会由这三者综合反映出来。

维修人员应先由外向内逐一进行排查，尽量避免随意地启封、拆卸，否则会扩大故障，使机床大伤元气，丧失精度，降低性能。

1.2 先静后动先在机床断电的静止状态，通过了解、观察测试、分析确认为非破坏性故障后，方可给机床通电。

在运行工况下，进行动态的观察、检验和测试，查找故障。

而对破坏性故障，必须先排除危险后，方可通电。

1.3 先简单后复杂当出现多种故障互相交织掩盖，一时无从下手时，应先解决容易的问题，后解决难度较大的问题。

往往简单问题解决后，难度大的问题也可能变得容易。

1.4 先机械后电气一般来说，机械故障较易发觉，而数控系统故障的诊断则难度较大些。

在故障检修之前，首先注意排除机械性的故障，往往可达到事半功倍的效果。

2 数控机床常见故障分析根据数控机床的构成，工作原理和特点，将常见的故障部位及故障现象分析如下。

2.1 数控系统故障2.1.1 位置环这是数控系统发出控制指令，并与位置检测系统的反馈值相比较，进一步完成控制任务的关键环节。

它具有很高的工作频度，并与外部设备相联接，容易发生故障。

常见的故障有：①位控环报警：可能是测量回路开路；测量系统损坏，位控单元内部损坏。

②不发指令就运动，可能是漂移过高，正反馈，位控单元故障；测量元件损坏。

③测量元件故障，一般表现为无反馈值；机床回不了基准点；高速时漏脉冲产生报警的可能原因是光栅或读头脏了；光栅坏了。

2.1.2 电源部分电源是维持系统正常工作的能源支持部分，它失效或故障的直接结果是造成系统的停机或毁坏整个系统。

线切割机床维修1. 简介线切割机床（又称为电火花加工机床）是一种常见的金属切割设备，它利用电火花放电的原理，通过将工作物件和切割线切割机床之间形成一定间隙，并在间隙中施加高频电脉冲，从而在工作物件上产生高频电脉冲放电切割的过程。

然而，由于长时间的使用以及其他因素，线切割机床可能会出现故障，需要进行维修。

2. 常见故障及处理方法2.1 电源故障•故障现象：线切割机床无法正常启动或者反复启动。

•处理方法：首先检查电源插头是否插紧，然后检查电源线是否受损。

如果以上两项都正常，可以尝试更换电源插座进行排除故障。

2.2 控制系统故障•故障现象：线切割机床无法正常工作，表现为操作界面显示异常或者功能无法正常执行。

•处理方法：首先检查控制系统的电源是否正常供电，然后检查控制系统的连接线是否松动或受损。

如果以上两项都正常，可以尝试重启控制系统或者进行系统的软件升级。

2.3 切割线故障•故障现象：线切割机床切割效果差，无法正常切割工作物件。

•处理方法：首先检查切割线是否磨损或者断裂，需要进行更换。

然后检查切割线是否正确安装，可以尝试重新安装切割线以获得更好的切割效果。

2.4 电极管故障•故障现象：线切割机床电极管寿命短，需要频繁更换。

•处理方法：首先检查电极管是否正确安装，电极间距是否正确调整。

然后检查工作物件与电极管之间的间隙是否合适，可以尝试调整间隙以延长电极管的使用寿命。

2.5 冷却系统故障•故障现象：线切割机床冷却效果差，无法有效降低切割时的温度。

•处理方法：首先检查冷却液是否充足，并且冷却系统是否正常运行。

然后检查冷却系统的连接管路是否存在堵塞或者泄漏，需要进行维修或更换。

3. 维护保养除了常见故障的处理外，对于线切割机床还需要定期进行维护保养，以延长其使用寿命并保持其良好工作状态。

•定期清洁：清理切割区域的金属屑和粉尘，保持机床内外的清洁。

•润滑油更换：定期更换机床运动部件的润滑油，保证其正常运转。

•紧固螺栓：定期检查机床各部件的连接螺栓是否松动，及时加以紧固。
