火力发电—— 汽轮机设备

汽轮机汽轮机设备主要由汽轮机主机及其辅助设备组成。

汽轮机是火力发电厂的关键设备之一，它的任务是将蒸汽的热能转变为汽轮机转子旋转的机械能。

蒸汽进入汽轮机，先经过喷嘴，使压力和温度降低，流速增加，蒸汽的热能转变为高速动能，这种高速汽流冲动叶片，带动汽轮机转子旋转，将蒸汽的高速动能转变为转子旋转的机械能。

在汽轮机内做完功的蒸汽(又叫乏汽)，排入凝汽器。

汽轮机的辅助设备主要有凝汽器、高低压加热器、除氧器、给水泵、循环水泵、凝结水泵等。

凝汽器的作用是把汽轮机排出的乏汽凝结成水，在汽轮机排汽口建立并保持高度的真空。

高、低压加热器是用汽轮机中间不同压力的抽汽来加热供给锅炉的给水，这就避免了部分蒸汽在凝汽器中的热量损失，提高了机组的效率。

有回热加热系统的汽轮机其排汽量减少了1/3发电煤耗可降低13%左右。

除氧器的任务是将送给锅炉的水进行除氧，除去溶解在给水中的气体，以防止氧气对锅炉、汽轮机及其管道的腐蚀。

给水泵的作用是把除氧器贮水箱内除过氧的给水送入锅炉。

循环水泵的作用是向凝汽器提供冷却汽轮机排汽的冷却水。

而凝结水泵的作用是抽出凝汽器中的凝结水，并将其输到除氧器。

凝结水在除氧器中经过除氧后用作锅炉的给水。

凝结水和给水系统凝汽设备主要由凝汽器、凝结水泵、循环水泵和抽气装置等组成，是火力发电厂热力系统中的一个重要组成部分。

凝汽设备的作用主要有：(1)在汽轮机排汽口建立并保持高度真空，提高汽轮机的循环热效率；(2)冷凝汽轮机的排汽，再用水泵将凝结水送回锅炉，以方便地实现热功转换的热力循环。

除此之外，凝汽器还对凝结水和补给水有一级真空除氧的作用。

并且可回收机组启停和正常运行中的疏水，接收机组启动和甩负荷过程中汽轮机旁路系统的排汽，减少工质的损失。

在机组启动时，凝汽器真空是靠抽气器抽出其中的空气建立起来的，此时所能达到的真空值较低。

在汽轮机正常运行时，低压缸的排汽进入凝汽器，凝汽器内的真空主要是依靠排汽的凝结形成的。

在4.9kPa的压力下，1kg蒸汽的体积比1kg水的体积大两万多倍。

火力发电原理
火力发电是利用燃烧燃料产生高温高压蒸汽驱动汽轮机发电的一种发电方式。

在火力发电厂，煤、石油、天然气等燃料被燃烧，释放出的热能用来加热水，使水变成高温高压的蒸汽，然后利用蒸汽的压力推动汽轮机转动，最终带动发电机发电。

下面将详细介绍火力发电的原理。

首先，燃料燃烧。

火力发电厂使用各种燃料，如煤、石油和天然气。

这些燃料在燃烧时会释放出大量的热能，这也是火力发电的第一步。

燃料在燃烧时会产生高温高压的燃烧产物，其中包括热能和废气。

其次，热能传递。

燃烧产生的高温高压燃气会通过热交换器来加热水，将水加热成蒸汽。

热交换器是一个重要的设备，它能够有效地将燃气中的热能传递给水，使水温升高，并转化为高温高压的蒸汽。

然后，蒸汽驱动汽轮机。

高温高压的蒸汽被输送到汽轮机中，蒸汽的压力推动汽轮机的转动。

汽轮机是火力发电厂的核心设备，它能够将蒸汽的能量转化为机械能，推动转子旋转。

最后，发电。

汽轮机通过转子连接到发电机，汽轮机的转动驱
动发电机产生电能。

发电机是将机械能转化为电能的设备，它通过
转子的旋转产生电流，最终输出电能供给用户使用。

总的来说，火力发电的原理就是利用燃料燃烧产生的热能加热
水生成蒸汽，再利用蒸汽的压力驱动汽轮机旋转，最终通过发电机
将机械能转化为电能。

火力发电是目前世界上最主要的发电方式之一，它具有成本低、效率高的优点，但同时也会产生大量的二氧化
碳等温室气体，对环境造成一定的影响。

因此，在火力发电过程中，减少排放、提高燃料利用率等环保措施也是非常重要的。

660MW超临界空冷汽轮机及运行随着社会对能源需求的日益增长，汽轮机作为重要的能源转换设备，其效率和可靠性对于满足人们的能源需求至关重要。

本文将重点介绍660MW超临界空冷汽轮机及其运行。

一、超临界空冷汽轮机简介超临界空冷汽轮机是一种高效、清洁的能源转换设备，它采用了超临界蒸汽技术，可以在高温高压下提高蒸汽的效率，从而实现能源的高效利用。

这种汽轮机主要应用于大型火力发电厂、石油化工等领域，为工业生产和人们的生活提供稳定的电力供应。

二、660MW超临界空冷汽轮机结构及特点1、结构：660MW超临界空冷汽轮机主要由进汽系统、主轴、叶片、发电机、控制系统等组成。

其中，进汽系统负责将锅炉产生的蒸汽引入汽轮机，主轴是支撑整个机组的核心部件，叶片则用于将蒸汽的动能转化为机械能，发电机将机械能转化为电能，控制系统则对整个机组进行监控和调节。

2、特点：660MW超临界空冷汽轮机具有效率高、容量大、可靠性强的特点。

其采用超临界蒸汽技术，可以在高温高压下运行，提高蒸汽的效率。

该汽轮机还采用了先进的密封技术和控制系统，保证了设备的可靠性和稳定性。

三、660MW超临界空冷汽轮机的运行1、启动：在启动660MW超临界空冷汽轮机之前，需要进行全面的检查和准备工作，包括确认设备状态良好、控制系统正常等。

启动后，汽轮机需要经过暖机、加速等阶段，直至达到额定转速。

2、运行：在正常运行过程中，660MW超临界空冷汽轮机需要保持稳定的转速和负荷，以实现高效的能源转换。

同时，需要对设备进行定期检查和维护，确保设备的正常运行。

3、停机：在停机时，需要进行逐步减速、停机等操作，同时进行设备的检查和维护。

还需要对设备进行定期的保养和维护，以延长设备的使用寿命。

四、结论660MW超临界空冷汽轮机作为一种高效、清洁的能源转换设备，对于满足人们的能源需求至关重要。

在实际运行中，需要采取科学合理的措施进行设备的监控和维护，以确保设备的稳定性和可靠性。

火力发电厂三大主要设备的认识锅炉、汽轮机、发电机是作为火力发电厂的三大主要设备，通过介绍三大主设备的基本结构、工作原理和相互联系，来提高读者对火力发电厂的了解和认识。

标签：锅炉;汽轮机;发电机;基本结构;工作原理火力发电厂简称火电厂，是利用煤、石油、天然气作为燃料生产电能的工厂，是当今世界电力生产的主要方式之一，它具有投资较少，建设周期短，运行灵活的特点。

我国火力发电占总发电量的80%左右，为国民经济的发展做出了重大的贡献。

近十多年来，我国火力发电事业又有了迅速的发展，目前，我国单机容量为200MW以上的机组已占全国火电机组的近一半，300MW的火力机组如今已逐渐成为主力机组，同时已有一批600MW的机组投入运行。

火力发电厂的基本工作原理如下：由煤经过燃烧，将液态水变成水蒸气，从而将化学能转化成热能，再将高温高压的蒸汽作为动力，将热能转化成机械能，最终转化成电能。

在运行时，火力发电厂的基本生产过程大致如下：作为燃料的原煤，由制粉系统磨成很细的煤粉，煤粉和加热后的空气一起被送入锅炉炉膛，煤粉在炉膛中剧烈燃烧并释放出大量的热量，其热量将温度很高的水反复加热变成高温蒸汽，蒸汽通过管道进入汽轮机，推动汽轮机的转子高速旋转，发电机的转子和汽轮机的转子同轴连接，在汽轮机的作用下，随汽轮机同步旋转，旋转的转子磁场切割定子绕组，从而使定子绕组中产生感应电动势，发电机产生的电能通过升压变压器输电线路向电网输送，在汽轮机中，做完功的蒸汽温度和压力降至很低，它们被排入凝汽器内放出余热并排出水，经加热器加热和水泵升压后，再送到锅炉，汽水如此往复不断循环，这就是火力发电厂的基本生产过程。

其汽水系统的工作图如图1所示。

火力发电厂的锅炉（boiler），是将燃料的化学能转变为热能的一种设备。

锅炉本体包括炉膛、烟道、省煤器、汽包、下降管、水冷壁、过热器、再热器、燃烧器、空气预热器等。

其中省煤器由进出口连箱和蛇形管组成，安装到锅炉烟道的尾部。

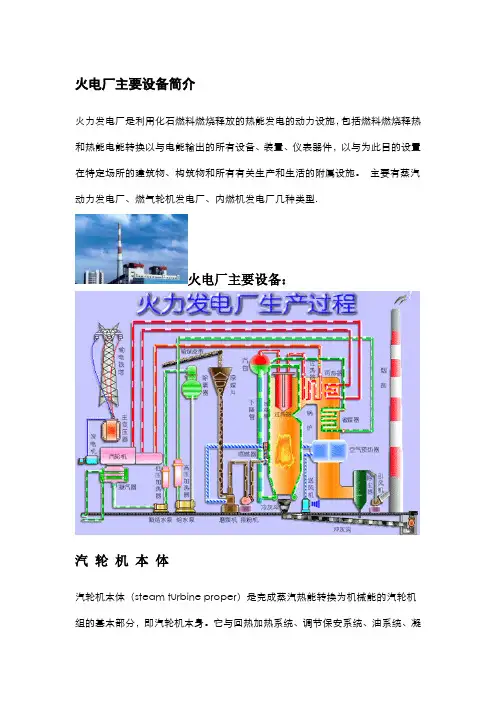

火电厂主要设备简介火力发电厂是利用化石燃料燃烧释放的热能发电的动力设施，包括燃料燃烧释热和热能电能转换以与电能输出的所有设备、装置、仪表器件，以与为此目的设置在特定场所的建筑物、构筑物和所有有关生产和生活的附属设施。

主要有蒸汽动力发电厂、燃气轮机发电厂、内燃机发电厂几种类型.火电厂主要设备：汽轮机本体汽轮机本体（steam turbine proper）是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。

它与回热加热系统、调节保安系统、油系统、凝汽系统以与其他辅助设备共同组成汽轮机组。

汽轮机本体由固定部分（静子）和转动部分（转子）组成。

固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。

转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。

固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。

汽缸是约束高压蒸汽不得外泄的外壳。

汽轮机本体还设有汽封系统。

锅炉本体锅炉设备是火力发电厂中的主要热力设备之一。

它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。

由炉膛、烟道、汽水系统（其中包括受热面、汽包、联箱和连接管道）以与炉墙和构架等部分组成的整体，称为“锅炉本体”。

热力系统与辅助设备汽轮机部分的辅助设备有凝汽器、水泵、回热加热器、除氧器等。

把锅炉、汽轮机与其辅助设备按汽水循环过程用管道和附件连接起来所构成的系统，叫做发电厂的热力系统。

发电厂的热力系统按照不同的使用目的分为“原则性热力系统”、“全面性热力系统”、“汽轮机组热力系统”等。

发电机本体在发电厂中，同步发电机是将机械能转变成电能的唯一电气设备。

因而将一次能源（水力、煤、油、风力、原子能等）转换为二次能源的发电机，现在几乎都是采用三相交流同步发电机。

在发电厂中的交流同步发电机，电枢是静止的，磁极由原动机拖动旋转。

其励磁方式为发电机的励磁线圈FLQ（即转子绕组）由同轴的并激直流励磁机经电刷与滑环来供电。

火力发电厂汽轮机技术监督导则概述及解释说明1. 引言1.1 概述火力发电厂是一种常见的发电方式，其主要依靠燃煤、天然气或石油等化石燃料进行发电。

而汽轮机则是火力发电厂中最重要的核心设备之一，它通过将高温高压蒸汽转化为机械能来驱动发电机产生电能。

火力发电厂汽轮机技术监督导则，旨在规范和指导对火力发电厂汽轮机技术的监督工作。

这些监督工作包括对汽轮机性能、运行状态以及维护保养等方面的监管和评估。

1.2 文章结构本文按照以下结构进行论述：引言部分对文章的背景和目的进行解释；接下来的章节将从整体上介绍火力发电厂和汽轮机技术，并概述火力发电厂汽轮机技术监督导则；随后，将详细解释需要遵循的规范标准、监督流程和责任分工以及关键要点；最后，我们将讨论实施火力发电厂汽轮机技术监督所面临的挑战，并提出相应的解决方案；最后，文章将以结论作为结束。

1.3 目的本文的目的是深入探讨火力发电厂汽轮机技术监督导则，旨在帮助相关行业从业人员了解和遵循规范标准，确保火力发电厂汽轮机运行安全稳定、高效可靠。

此外，文章还将探讨实施监督过程中可能面临的挑战，并提供解决方案，为相关从业人员提供有价值的参考资料，促进行业技术水平的持续提升。

2. 火力发电厂汽轮机技术监督导则概述2.1 火力发电厂概述火力发电厂是利用燃煤、燃油、天然气等燃料通过燃烧产生高温和高压蒸汽，驱动汽轮机旋转从而产生电能的设施。

作为一种主要的电力生成方式，火力发电厂在保障国家能源供应和推动经济发展方面扮演着重要角色。

2.2 汽轮机技术概述汽轮机作为火力发电厂的关键核心设备，负责将传递给其的蒸汽能量转化为旋转动能，并驱动发电机产生电能。

汽轮机的设计、制造和运行涉及多个关键技术领域，包括材料工程、热力学、流体力学等。

因此，掌握先进的汽轮机技术对于确保火力发电厂的高效稳定运行至关重要。

2.3 技术监督导则概述为了确保火力发电厂汽轮机的可靠性和安全性，各国都会制定相应的技术监督导则。

火力发电厂常见设备及其作用火力发电厂是利用化石燃料（如煤炭、石油和天然气）的燃烧制造电能的设施。

在火力发电厂中，常见的设备包括锅炉、汽轮机、发电机、空冷器等。

本文将介绍这些常见设备的作用。

1. 锅炉锅炉是火力发电厂中最重要的设备之一。

它主要用于将燃烧产生的热能转化为蒸汽。

锅炉内的燃料燃烧产生高温燃烧气体，这些燃烧气体通过锅炉的管道加热水，并将水转化为高温高压的蒸汽。

2. 汽轮机汽轮机是将蒸汽能量转化为机械能的设备。

蒸汽从锅炉产生后，进入汽轮机。

在汽轮机中，蒸汽通过高速旋转的叶片驱动轴，从而带动连接在轴上的发电机转动。

3. 发电机发电机是将机械能转化为电能的设备。

在火力发电厂中，发电机与汽轮机相连。

当汽轮机转动时，发电机内的导线在磁场中移动，从而产生电流。

这个电流被导入电力系统中，供应给各个电力负荷。

4. 空冷器空冷器是用于冷却蒸汽流体的设备。

在发电过程中，蒸汽流体从汽轮机出口流出，其中带有热能。

空冷器通过将空气与蒸汽接触达到冷却效果。

这有助于提高热效率，减少对环境的影响。

除了以上常见设备外，火力发电厂还包括燃烧系统、辅助设备等。

5. 燃烧系统燃烧系统是控制燃料燃烧过程的设备。

燃料如煤炭、石油和天然气在锅炉中燃烧时，需要一个稳定的燃烧环境。

燃烧系统通过控制燃料的供应和空气的混合比例，确保燃料充分燃烧，从而提高能源利用效率。

6. 辅助设备在火力发电厂中，还有一些辅助设备起到支持性作用。

例如，给水系统用于提供补充水，以确保锅炉的正常运行。

除尘器用于减少燃烧过程中的颗粒物排放，保护环境。

脱硫装置用于减少燃烧产生的二氧化硫排放，保护大气环境。

这些设备的作用都是为了提高火力发电厂的安全性、效率性和环保性。

总结起来，火力发电厂常见设备包括锅炉、汽轮机、发电机、空冷器等。

锅炉用于将燃料燃烧产生的热能转化为蒸汽，汽轮机将蒸汽能量转化为机械能，发电机将机械能转化为电能，空冷器用于冷却蒸汽流体。

此外，燃烧系统和辅助设备也起到重要作用。
