EPSON 爱普生R210 R230检测及维修方法检修思路2009-08-31 17:43:42 阅读95 评论0 字号：大中小订阅EPSON 爱普生R210 R230检测及维修方法换接触点的方法：1：拆掉墨盒盖的2个螺丝，拉出墨盒盖及座2：上图中触针座右边是向下安装的，你应该可以明显看到每个触针座的2个小卡，用针从2边插入小心挑开小卡，同时用手指向上推触针座就可取出。

如果你手法不熟练，感到取出有困难，可以这样搞，从中间的座开始，一手指将座挡向二边推，再用另一手指甲扣住触针座底部用大力向上拔4.EPSONR210,230平时要加润滑油:因为打印机在使用过程中，控制打印头移动的导轨上的润滑油与空气中的灰尘形成油垢，长期积攒起来就会使打印头在移动时阻力越来越大，当阻力大到一程度时就会引起打印头撞车。

由于这种原因引起打印头撞车的故障很好排除，你可以先用脱指棉将导轨上的油垢擦净，再用脱脂棉蘸上少许高纯度的硅胶油后再擦拭导轨，直到看不见黑色的油垢为止。

一般在打印头撞车之前打印机工作时的噪音会明显增大，为了防止打印头撞车，可以用这种方法每隔2－3个月清洗一次打印头导轨。

5.关于EPSON R210,230的墨水问题:因现在市场上有很多墨水质量一般,放在旧机器上还勉强过的去,但用在210,230等最新的打印机上就力不从心,不是打印一段时间打印照片有横纹,就是打印的颜色有偏色的现象,如果是用家,的确头痛,所以210,230用专用墨水是好选择,好墨水打出好心情.6.用EPSON R210,230打印卷纸的方法:R210没有打印卷纸的功能,无法实现打印后纸张不退出.但是可以使用打印卷纸的纸张长度设定功能,比如打印3米长的纸张,这个时候需要安装900的驱动并将端口调来和EPSONR210一样即可.R210,230打印铜版纸的方法：简单地说就是：颜料墨水＋纸张设置为ＣＤ光盘盘面＋省墨王软件的配合．7.关于EPSONR210,230进纸的问题:把R210,230的橡皮轮上的粉清洁得干干净净,R210的搓纸轮马上回复青春.其中一个方法就是用棉花＋工业酒精，清洁搓纸轮效果不错！(按住进纸灯键，然后用棉花＋工业酒精，注意工业酒精不能太多，一点就够了。

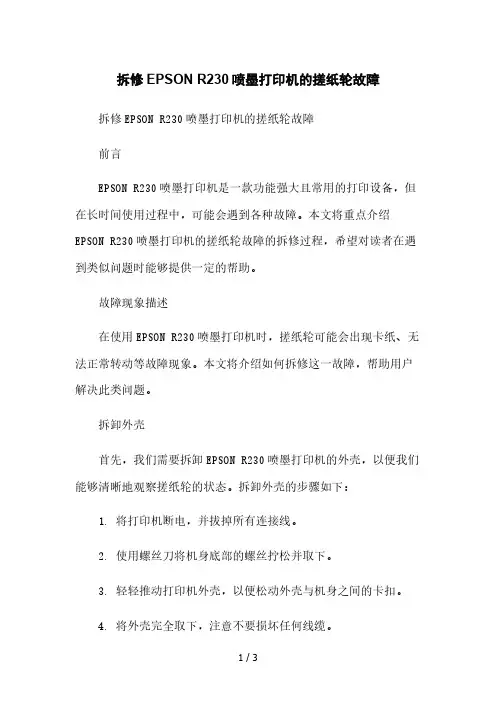

拆修EPSON R230喷墨打印机的搓纸轮故障拆修EPSON R230喷墨打印机的搓纸轮故障前言EPSON R230喷墨打印机是一款功能强大且常用的打印设备，但在长时间使用过程中，可能会遇到各种故障。

本文将重点介绍EPSON R230喷墨打印机的搓纸轮故障的拆修过程，希望对读者在遇到类似问题时能够提供一定的帮助。

故障现象描述在使用EPSON R230喷墨打印机时，搓纸轮可能会出现卡纸、无法正常转动等故障现象。

本文将介绍如何拆修这一故障，帮助用户解决此类问题。

拆卸外壳首先，我们需要拆卸EPSON R230喷墨打印机的外壳，以便我们能够清晰地观察搓纸轮的状态。

拆卸外壳的步骤如下：1. 将打印机断电，并拔掉所有连接线。

2. 使用螺丝刀将机身底部的螺丝拧松并取下。

3. 轻轻推动打印机外壳，以便松动外壳与机身之间的卡扣。

4. 将外壳完全取下，注意不要损坏任何线缆。

观察搓纸轮状态在拆卸外壳后，我们可以清晰地观察搓纸轮的状态。

通常情况下，搓纸轮可能被纸屑、灰尘等物质堵塞，导致其无法正常转动。

因此，我们需要仔细清理搓纸轮。

清理搓纸轮清理搓纸轮的步骤如下：1. 使用吸尘器或气罩将纸屑、灰尘等物质吸走。

注意不要用液体直接清洁搓纸轮。

2. 使用专用的搓纸轮清理工具，小心地将纸屑、灰尘等物质从搓纸轮上清理掉。

可以使用刷子或棉签帮助清理。

3. 确保搓纸轮表面完全干燥后，重新安装外壳。

测试打印清理完搓纸轮后，我们需要进行测试打印，以确保故障已经解决。

测试打印时，可以尝试打印多张纸张，观察搓纸轮是否正常运转，是否能够将纸张送入打印区域。

结语通过本文介绍的步骤，我们可以轻松地拆修EPSON R230喷墨打印机的搓纸轮故障。

需要注意的是，在进行任何维修操作前应先断电，并确保操作过程中注意安全，以免造成不必要的损失。

希望本文对您在拆修EPSON R230喷墨打印机搓纸轮故障时能够提供帮助。

爱普生R230打印机解决进纸困难的问题
本人使用爱普生R230打印机壹年余，在使用过程中碰到搓纸轮打滑的现象，无法进纸，上网查询，得到的答案不一，有的网友推荐拆下主搓纸轮进行加厚增加摩擦力，这不失为一个好方法，其中一个网友推荐用异丙醇（化学清洗济）或干净的略湿的毛巾也可，清洗搓纸轮，虽然不能从根本上解决问题，但却可以保证机子正常运转。

对于我们硬件盲来说，拆机是个非常困难的问题，稍有不慎便会扩大故障乃至机子报废，这是得不偿失的。

但在清洗的过程中却碰到一个难题，该如何清洗呢？
经多次实践，本人这样清洗，可延长打印量：
1、准备一块略潮的毛巾；
2、把毛巾包裹在四个手指上；
3、向打印机提交打印任务（什么都行，只要能驱动打印机）。

4、将毛巾伸向搓纸轮处（注意：在搓纸轮运转前定位到搓纸轮处）。

明显感觉搓纸轮在搓动的感觉，然后更换毛巾位置，按进纸键多运行几次，手动擦试小搓纸轮即可。

5、取消打印任务，可正常进纸。

希望上述内容能帮助到和我一样碰到该问题的网友，解除烦恼，顺利工作。

EPSON R230打印机不进纸问题修复记
最近公司一台爱普生R230打印机经常进不了纸，判断是进纸器有问题，于是打算拆开看看。

第一次拆这种打印机，开始不知道怎么拆，拆外壳的过程中还使用的暴力拆解，导致有的卡扣断掉。

总算把外壳拆掉。

然后是拆进纸器，这回更加麻烦，想把后面托纸的板块拆下来，可是把几颗螺丝拆掉后还是拆不出来，又把字车插掉，把旁边的一些螺丝也拆掉，还是不能把托纸板块拆下来。

最后没办法，检查了一下搓纸轮，只有一些很轻微的磨损，心想这样的磨损应该不足以导致进不了纸，可能是其它问题，可是又不好拆，于是决定发给供应商修，可是供应商不想修这喷墨打印机，给退了回来，建议报废。

可这台打印机才买了一年多，就这样报废，我有点不甘心，决定再试一试看看能不能修复。

这回下了狠心，反正已经报废，一定要拆掉，就算装不回去也要拆。

这回拆的时候，一边拆一边在心里提醒自己要有一点耐心，果然发现上次拆背板时下面还有一颗螺丝没拆掉，难怪背板老是拆不下来。

这回轻松拆下来了。

再接着把搓纸轮拆下来，先把搓纸轮上的胶套转动一下，把没有磨损的地方转到经常摩擦的地方。

然后装好再试，问题没有一点改善。

冥思苦想一翻，决定把搓纸轮的胶套脱掉，然后贴几层胶纸，加大搓纸轮的直径。

最后进纸正常，成功了。

看了一下网上，才知道这个问题是这种打印机的通病，所以觉得应该把我的一点经验分享给大家。

改造爱普生打印机搓纸轮
使用过爱普生R230等型号的打印机的人都体会过很多爱普生打印机的进纸问题，就是太厚的纸张进纸困难，经常无法进纸或卡纸。

这个其实是搓纸轮的问题。

进纸器卡纸，这是爱普生打印机设计时主要想让顾客使用专门的爱普生打印纸，用其它纸打印容易出现卡纸现象。

只要对搓纸轮进行改造就一劳永逸啦
具体操作：
1、两个大进纸轮用刀片横向向内一致四十五度角浅皮割纹路。

2、拆去较小进纸轮的内部弹簧。

3、拆去突起的挡纸器。

一经改造，不管是相片纸还是普通的打印纸都畅通无阻。

搓纸轮使用久了，有时候用潮湿的布擦拭搓纸轮可以使进纸卡纸问题得到改善，但是只有改造才能解决根本。

另外更换搓纸轮只有刚开始有点效果，慢慢的就犯老毛病了，不光多花了冤枉钱，更主要的是治标不治本！。

EPSON R210/R230搓纸轮更换详解EPSON, 搓纸轮, 详解EPSON R210、R230打印机相信很多人都用过，其除了进厚纸方面有些缺陷以外，其他方面都是非常棒的，尤其它对国产代用的兼容性和其连供安装的简便及连供设计的成熟度都是一流的。

也就是说，如果这两款打印机可以解决了进厚纸的问题，就非常的完美了。

既然找到了它的缺点，我们就来自己动手解决一下，用我们自己的努力把它变的更加完美。

以下是我们测试的两种搓纸轮（因为拍摄技术有限，可能拍出来的有些偏色）：在长期的使用中，我个人比较喜欢使用第二种轮，具体的原因我们在后面的测试过程中在做介绍吧。

先来看一下我们的试验品下载 (174.4 KB)2008-8-31 12:14午饭结束，我们继续，^_^我们先把装在机器上的连供取下来，具体步骤如下图（这里完全是在浪费时间，使用打印机的人有多少不知道这样操作的呢？呵呵，我们只是给新手做一下示范而已，大家稍安勿躁，下面马上开始拆机）先拧下两侧边盖的各一个固定螺丝然后如下图用平口螺丝刀撬开左侧边盖的两个卡扣并用手掰开内侧的两个卡扣（因为我们数码相机拍不到里面所以这里就省略了，望大家海涵），这样就可以将左侧边盖取下了。

右侧边盖与此如出一辙。

15.JPG (209.77 KB)拆下侧盖以后就是下面的样子了下面我们来拆打印机的上壳：先用螺丝刀拧下上壳唯一的一个固定螺丝然后如下图用指头顶出上下壳前侧相连接的卡扣（左右各一个），用平口螺丝刀撬开上下壳后面连接的三个卡扣，这样我们就可以轻松的将上壳取下了。

下面是拆去上壳后的样子下面我们拧下托纸板后侧的两个数据线固定螺丝然后我们需要拧下后面托纸板的5个固定螺丝，其具体位置如下面5个图片螺丝刀所指的地方30.JPG (226.41 KB)取下了固定螺丝以后就可以取下进纸托板了进行不拆机清洁）拆到最后我们连打印机的骨架都可以看到了如下面几组图用平口的螺丝刀或者指头撬下搓纸轮驱动杆与支架的卡座皮并将机器组装恢复原貌，这样就大功告成了。

拆机准备：一、工具和用品的准备：1.维护的油脂（防锈油、硅脂）；2.清洁工具（干净的抹布、洗耳球、餐巾纸、湿纸巾都可以）；3.纸和笔（最好备好相机，以方便记录）；4.装螺丝的小盘；二、机器的准备：首先拔掉打印机的电源线和USB数据线，然后找到图中墨盒旁边白色的墨车止动片，用长柄螺丝刀轻按一下，用手将墨盒拉到换墨位置，取掉6个连供内墨盒并和打印机彻底分离。

要顺利完成拆机，总的顺序应该是这样的：一，拆掉上图的上盖板A，二，后拆侧盖B，最后是拆中盖C，然后是托纸板、搓纸板、支架总成，……然后是拆开整个支架。

由于支架总成结构比较复杂，小零件不少，在万不得已的情况下，尽量不要去动它。

机器要拆到什么程度取决于你的目的；如果仅仅是拆喷头，则以上步骤都不需要，直接可拆的（参看图册最后几页）。

取掉背部3颗螺丝后，分离出的左边盖（红圈处为卡榫，拆解时手伸入往里轻微用力扳即可脱离，简单的步骤从略）右边盖（注意卡扣位置）支架总成局部（齿轮组局部-1）支架总成局部（齿轮组局部-2）支架总成局部（弹簧）支架总成局部（弹簧）支架总成局部（轴头）拆掉墨盒附近的中壳与主支架间的螺丝，并保证墨盒不遮挡此处，否则中壳无法拆卸，（墨盒能否自由移动，起决于墨盒限位杆的状态）中壳前部（手按处为卡榫（左右各一））中壳前部局部左（手手往内按解锁）中壳背部（三角标志处为卡榫）中壳背部局部一（用螺丝刀头往里顶，同时一个手指抵住细槽处往三角方向用力即可解锁）中壳背部局部二（用螺丝刀头往里顶，同时一个手指抵住细槽处往三角方向用力即可解锁）由于中壳上的三个按钮有排线连接，故注意不可贸然大力将中壳往上提，否则可能损坏排线当五个卡榫都解锁后，稍微往上提中壳，手指即可伸入按键板下，摸到卡榫位置往左边轻按，可卸下按键板按键板分离一边后，可直接摘下按键板下方槽中为按键小电路板，左边即为排线一手拿起按键小电路板右侧，一手用小钳子夹住排线，小心往左边拉，即可将排线从插座中分离排线已分离，可取出按键小电路板至此可大胆用手将中壳往上提起，分离之分离的中壳取下的按键板接下来是托纸板拆解过程：注意上图中电机右边两颗螺丝，右边一颗是托纸板固定螺丝，需取掉右边下面的红圈处那颗较大的螺丝也需要取下同时背面的两颗固定排线的螺丝也要取掉将排线从槽中拉出整理到下部以不阻挡托纸板的取出用手拿住托纸板（压住板子）往后方拉出考虑到最后要分离出支架总成，下部的一块托板也要取掉，卸掉红圈处三颗螺丝即可分离后的样子接下来拆搓纸板，先拆掉左边红圈处螺丝再拆掉右方红圈处螺丝从此位置取掉喷头排线（红圈处3个）并将排线从搓纸板缝中仔细取出取排线过程还有左边马达的红黑色电源线也要从理线夹里分离出来分离出的马达电源线搓纸板的拆解不是那么轻松，因为它有五个卡子和支架总成连接，这是前面看到的连接情况，红圈处为卡子另外搓纸板的齿轮轴还和吸墨泵部分（吸墨泵上方黑色塑料）连接，必须将之往右边脱出，否则不但搓纸板不容易拆下来，还容易造成这个轴断掉脱离这个轴后，还要注意两个拆解的技巧：左手拿住左边部分往上提，以让卡子分离出来，而右手则这样往下按白色的板（因为是自己边操作边拍照，所以只有用分解图片了（搓纸板已经取出）如果要更换搓轮，可以在拆的时候顺便把这个带三个白色小轮的盖板取掉，这个很好拆，用螺丝刀在连接处轻轻往里一撬即可拆下来的盖板看到了丑陋的大搓纸轮，塑料严重老化变形，因为以前为了解决进纸问题换的“加强搓纸轮”，没想到3年后变成这幅德行！红圈处螺丝是支架总成螺丝拆下来的搓纸板（小盖板取掉）的样子，顺便更换搓纸轮吧先换托纸板上的小搓轮“强化”搓纸轮原来买了两套，备用的装纸盒里的也严重老化，弹簧和塑胶已经融为一体，用力拉都拉不出来，太强了！！！——所以只有扔掉~~~幸好原配搓纸轮没丢，打开一看，熟悉的灰色，还是风采依旧！！！看来只有换回来了用了看看大搓纸轮的特写，注意搓纸里内圈中的三角形表明了安装方向。

拆修EPSON R230喷墨打印机的搓纸轮故障正文：1.概述本文档旨在介绍拆修EPSON R230喷墨打印机的搓纸轮故障。

本文将详细展示问题的表现、可能的原因和解决方法，并给出相应的步骤和注意事项。

2.问题描述当使用EPSON R230喷墨打印机进行打印作业时，出现搓纸轮无法正常工作的故障。

具体表现为打印机在纸张进出时出现阻塞或者卡纸现象。

3.可能的原因搓纸轮故障有多种可能的原因，以下是一些常见的可能性：a.搓纸轮附着灰尘或其它杂物导致摩擦力不足。

b.搓纸轮磨损或损坏。

c.打印机内部有纸屑或其他杂物导致搓纸轮无法正常运转。

d.搓纸轮驱动系统故障。

4.检查与清洁待足够的时间让其冷却。

a.检查搓纸轮表面是否有灰尘、纸屑等杂物附着，如果有，请使用干净、柔软的布轻轻清洁搓纸轮表面。

b.检查搓纸轮周围是否有卡纸或纸屑，如果有，请小心地将其清除。

5.更换搓纸轮如果经过清洁后问题仍未解决，有可能搓纸轮已损坏，需要更换。

a.打开打印机盖，找到搓纸轮的位置。

b.使用正确的工具，拆卸并移除搓纸轮。

c.安装新的搓纸轮并确保正确固定。

d.关闭打印机盖。

6.检查驱动系统如果更换搓纸轮后问题仍然存在，可能存在驱动系统故障。

a.打开打印机盖，检查驱动系统是否有松动或损坏的零件。

b.如果发现有松动或损坏的零件，请进行修复或更换。

7.注意事项待足够的时间让其冷却。

b.使用正确的工具和适当的方法进行维修，避免不必要的损坏。

c.如需更换零件，请使用原厂或经过验证的零部件。

附件：无附件计划。

法律名词及注释：无相关法律名词及注释。

爱普生ME200更换搓纸轮——也就是拆机的图文流程，大家一起来观摩吧。

首先我们要观察一下这个机器，向后敲开数据线接口处的盖子。

敲开之后拿掉所有可以看得见的线缆。

拧下红圈内的那个扫描仪组建的固定螺丝。

用螺丝刀宁夏红圈标识处的右侧固定螺丝。

我们把这几个螺丝全部拧下来，并且拔下所有线缆之后，轻轻用手向上提起，就可以把扫描组件全部拿下来了，这样我们就拆除了ME200的扫描组件。

看看拆除扫描组件之后的样子。

拧出下图中红圈所标识处的四个螺丝。

下图中红圈标识处的地方有一个和上盖连接的卡子，用平口螺丝刀伸进去向上撬起，然后向箭头方向推动，就可以拆下控制面板了。

取下面板之后，用螺丝刀拆除下图圆圈标识处的螺丝，就可以把打印部分的机壳完全拆除下来了。

轻轻掀开并取下打印部分的上壳。

拆除下图中红圈标注处的螺丝，就可以拆除主板。

基本上差不多快拆完了，我们只需要把下图中红圈处的四个螺丝拆下，就可以提起整个打印机架了。

途中的四个方位不知道大家看得清楚吗？拆掉这四个螺丝，把拖纸板从机器上拆下来。

用平口的螺丝刀轻轻撬动红圈标识的两个卡口，轻轻的把搓纸轮驱动杆拿下来。

OK，这回大家都知道怎么办了，暴力拆解轮皮，换上新的轮皮就行了。
