爱立信MRR功能应用

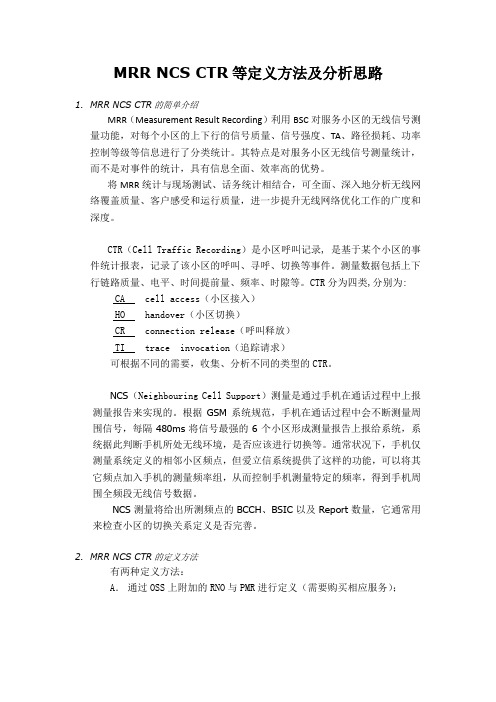

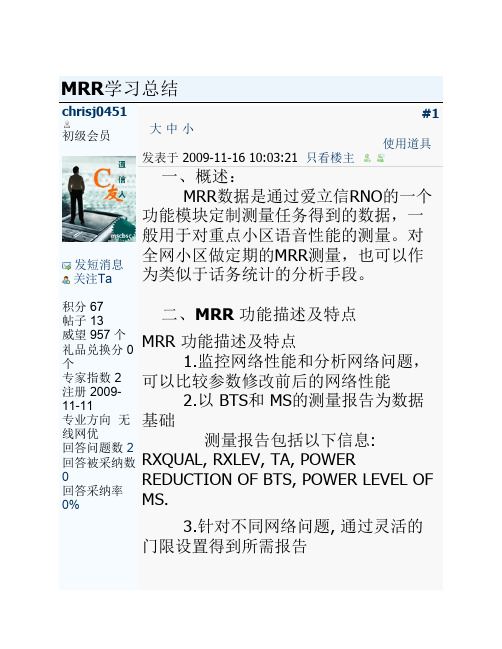

MRR NCS CTR等定义方法及分析思路1.MRR NCS CTR的简单介绍MRR（Measurement Result Recording）利用BSC对服务小区的无线信号测量功能，对每个小区的上下行的信号质量、信号强度、TA、路径损耗、功率控制等级等信息进行了分类统计。

其特点是对服务小区无线信号测量统计，而不是对事件的统计，具有信息全面、效率高的优势。

将MRR统计与现场测试、话务统计相结合，可全面、深入地分析无线网络覆盖质量、客户感受和运行质量，进一步提升无线网络优化工作的广度和深度。

CTR（Cell Traffic Recording）是小区呼叫记录, 是基于某个小区的事件统计报表，记录了该小区的呼叫、寻呼、切换等事件。

测量数据包括上下行链路质量、电平、时间提前量、频率、时隙等。

CTR分为四类,分别为: CA cell access（小区接入）HO handover（小区切换）CR connection release（呼叫释放）TI trace invocation（追踪请求）可根据不同的需要，收集、分析不同的类型的CTR。

NCS（Neighbouring Cell Support）测量是通过手机在通话过程中上报测量报告来实现的。

根据GSM系统规范，手机在通话过程中会不断测量周围信号，每隔480ms将信号最强的6个小区形成测量报告上报给系统，系统据此判断手机所处无线环境，是否应该进行切换等。

通常状况下，手机仅测量系统定义的相邻小区频点，但爱立信系统提供了这样的功能，可以将其它频点加入手机的测量频率组，从而控制手机测量特定的频率，得到手机周围全频段无线信号数据。

NCS测量将给出所测频点的BCCH、BSIC以及Report数量，它通常用来检查小区的切换关系定义是否完善。

2.MRR NCS CTR的定义方法有两种定义方法：A．通过OSS上附加的RNO与PMR进行定义（需要购买相应服务）；B．通过指令定义，并使用工具转换结果。

基于爱立信GSM系统OSS统计的频率干扰和上行干扰分析软件开发林巍;曹若云【摘要】为了支撑GSM系统中的无线网络分析和优化,应用爱立信GSM系统OSS统计中的BAR和MRR数据、ICM干扰带数据以及直放站监控系统数据开发了频率干扰和上行干扰分析软件.软件包含了数据编辑、导入、解析、分析、导出和地理化显示等各个过程,以方便用户的使用.分析中生成的数据还可用于自动频率规划.在软件实现中,采用了OLE自动化方法调用地理信息系统,并给出了因BSIC解码错误对邻小区名进行自动修改的方法.应用表明,该软件可有效地发现网络中的频率干扰和上行干扰.【期刊名称】《现代电子技术》【年(卷),期】2009(032)023【总页数】4页(P85-88)【关键词】GSM;OSS统计;频率干扰;上行干扰;直放站【作者】林巍;曹若云【作者单位】中国移动通信集团,广东有限公司,佛山分公司,广东,佛山,528000;顺德职业技术学院,广东,佛山,528333【正文语种】中文【中图分类】TN929.530 引言频率干扰和上行干扰分析是GSM系统无线网络分析和优化的重要工作之一。

爱立信GSM系统中OSS(Operation and Support System)的BAR(Active BA-list Recording)，MRR(Measurement Result Recording)和ICM(Idle Channel Measurements)统计功能的数据可应用于该工作。

BAR从手机上报给BTS(基站)的测量报告中收集邻小区的信息[1,2]，这些信息可计算小区间频率干扰的大小[3]。

MRR 利用BSC(基站控制器)从BTS接收到的测量结果，对每个服务小区上下行的信号强度、信号质量和路径损耗等信息进行分类统计[4,5]，其中的下行信号强度和信号质量统计可辅助进行频率干扰的判断[3]。

ICM可使BTS不断地测量上行所有空闲信道的信号强度，根据测得的强度，每个信道被放入五个干扰带(Interference Band)中的一个[6]。

CTR、MRR、FAS 的数据分析及统计应用摘要：本文介绍CTR、MRR、FAS 测量数据的应用，着重介绍CTR 数据的分析思路和方法。

关键词：CTR MRR FAS TCH 掉话分析应用一、CTR 部分CTR（Cell Traffic Recording，小区话务记录）是爱立信BSC 的一个小区性能测试工具，它能同时记录与话务行为相关的信令流程和测量报告，用于分析小区的呼叫流程（事件）细节，如呼叫建立、切换操作和信道释放过程以及相应的测量报告等。

在爱立信OSS 中提供了一些便于分析的辅助工具，如事件统计报表、信令分析（过滤）和测量报告的图文显示等，不过在实际使用中，这些辅助工具的易用性、直观性以及数据的统计应用都令人不甚满意。

由于CTR 只需在BSC或OSS 中操作，免除了其它信令仪表（如7300、OCEAN 等）烦琐的挂表测试操作，又能获得无线测试仪表所不能得到的完整的Abist 信令和上下行测量报告，是无线网优中进行小区级分析的最有效、便利的工具。

TCH 掉话是综合性最全的无线问题，涉及小区无线设计、设备性能、切换和频率等每一个无线基础环节，而CTR 的应用在这几个主要的环节都能发挥作用，故下面着重以TCH 掉话的分析为例，介绍笔者在CTR 应用的一些经验和思路。

文中的一些举例或分析，即使无专门说明，实际也和TCH掉话问题密切相关。

对于无线性能指标，我们最关心的是SDCCH 或TCH 的接通失败、掉话和切换失败方面的无线问题，利用CTR 可以直接捕捉影响所关心统计指标的失败事件，从事件触发因素、参数合理性、设备性能和无线环境四方面分析出现这些失败事件的主要原因，从而制订相应的解决方案提高小区性能。

由于CTR 只能同时记录小区的16 个通话，在所关心统计指标不太差或小区话务量很高时，有时不一定能捕捉到很多所关心的失败事件，但实际上各种无线性能指标既有各自特性也有极大的关联性，对其它各种相关或不相关的失败事件进行分析，找出导致这些失败事件的主要原因来推断小区存在的主要问题，同样对解决所关心的指标会有很大的参考价值。

EWOT 爱立信后台优化辅助工具使用说明1.GSMGSM支持测量文件解析和oplog文件解析1.支持测量文件格式：BAR,RIR,MRR2.OPSLOG文件格式：*.log1.1数据管理1.1.1 测量文件导入导入BAR,MRR,RIR测量文件，解析BAR前，先导入工参表。

工参表格式见数据模板\工参模板.cvs1.1.2 OPSlog解析方法选择需要解析的文件和保存目录；解析结果为CSV文件。

1.1.3测量数据导出导出MRR/NCS/FAS解析结果。

1.2 数据呈现测量数据图形化呈现，直观表现测量结果。

1.2.1 MRR呈现1.2.2 FAS呈现1.2.3NCS呈现2.L TEXmlkget[LTE] 解析xml/ket/hgetMRR[LTE] 解析MRRToolBox[LTE] 同频同PCI/PRACH检查；外部小区数据检查234G；插件快捷启动[Excel合并工具/netadmin/PRB干扰分析]脚本制作[LTE]生成批量调整脚本2.1 x ml/kget解析历史结果：选择历史结果后，可执行[导出] 和[查询] 操作指令：选择[历史结果] 和[指令] 后，可执行[查询] 操作。

Xml 导入：选择xml备份文件所在目录，进行数据导入。

kget导入：选择kget文件所在目录，进行数据导入。

导出：批量导出xml/kget结果。

数据清理：清理历史结果。

查询：选择[历史结果] 和[指令] 后，可执行[查询] 操作。

保存：保存[查询] 结果。

2.2 hget解析HgetConvert: 选择hget文件所在目录，进行数据导入。

打开目录：打开解析结果所在目录Excel打开: 打开hget解析结果历史结果：选择历史结果后可执行[打开目录] 和[Excel打开] 操作。

2.3 MRR解析MRR解析：选择MRR文件所在目录进行数据导入。

数据清理：清理历史解析结果打开目录：打开解析结果所在目录2.5ToolBox2.5.1同频同PCI/同频同PRACH核查a. 按数据模板\【同频同PCI复用检查_模板】频点PCI信息表.csv填写小区信息。

1、起始定时器和测量报告丢失处理TINIT：为防止刚占上一个信道时过快的发生切换，在该参数限定的时间内不能发生切换；MISSNM：当测量报告出现丢失（如上行质量差）或测量报告中邻区变化较快时，在该参数设置的范围内对缺失的值进行插值处理，当超出该值时对该小区的LOCATING计算重新开始。

2、滤波器为防止个别采样点的不稳定性，需对服务小区的测量报告进行平均化处理，也就是用滤波器算法进行处理。

相关参数包括滤波算法，滤波器参数具体如下：SSEVALSI：SD电平滤波器算法SSEVALSD：TCH电平滤波器算法QEVALSI：SD质量滤波器算法QEVALSD：TCH质量滤波器算法具体取值意义如下：其中算法1－5表示采用取平均值的方法，具体窗口尺寸见上表，算法6－9为另外几种算法，其窗口尺寸见上表中定义，这几种算法的计算公式如下：算法6：算法7：算法8：算法9：取中值法，N个值中取最接近均值的值。

3、基本排序基本排序有ERICSSON 1和ERICSSON 3两种算法，ERICSSON 1以链路损耗为排序依据，ERICSSON 3以信号强度为排序依据，目前在现网中基本都采用简单实用的ERICSSON 3算法。

初步筛选：邻小区首先要满足信号电平>MSRXMIN（作为邻区的最小接入电平），来避免信号过弱的小区作为候选小区；惩罚值调整：为防止手机在电平良好但质量不佳或TA过大的小区上切出后马上由于信号强度原因切回来，在进行基本排序时要对这类小区在一定的时间内减去一个惩罚值来降低占用这类小区的可能性；PSSBQ：质量切换惩罚值；PTIMBQ：质量切换惩罚时长；PSSHF：切换失败惩罚值；PTIMHF：切换失败惩罚时长；PSSTA：TA切换惩罚值；PTIMTA：TA切换惩罚时长；基本排序参数：HYSTSEP，信号强弱分界线：为了能在不同覆盖条件下使用不同的切换滞后值，定义了分辨信号强弱的门限值，当服务小区电平高于该门限值时使用较大的切换滞后值，当服务小区电平低于该门限值时使用较小的切换滞后值。

一、NCS使用和分析1、概述NCS是优化小区邻区关系的工具。

优化小区的邻区关系的目的是为了使越区切换更加准确，以保证通话质量，减少掉话的出现。

在Ericsson GSM中，每个小区一个BA List，是指测量频点列表，包括空闲模式和专用模式两部分，是邻区BCCH的列表。

在空闲模式和专用模式下，手机会试图测量列表中BCCH 的信号强度，解码BSIC。

其中每480ms，最强的6个BCCH和BSIC会上报BSC。

对邻小区的优化在无线网络优化中，是非常重要的。

如果一个小区的邻区缺失或不全，必然会引起手机信号强度不足或者掉话。

另外过多的邻小区关系会使BA List过长，导致手机在进行测量时不准。

因此，利用NCS功能对邻小区进行优化是非常重要的。

通过NCS数据分析，不但可以了解无线网络的信号覆盖情况，方便对网络进行无线整治和邻区调整，还为网络频率规划提供有力的依据。

NCS可以测量是否有邻小区缺失，也可以对已有的邻小区进行检查。

2、NCS数据收集（一）在RNO收集时，必须先对NCS收集条件进行设置。

以下是NCS数据收集条件设置界面：在数据收集前，必须建个Recording Name和对收据收集的条件进行设置。

一般部分重要的设置都建议使用默认设置，下面主要讲下部分条件的设置情况。

信号强度设置：信号强度设置有两种设置，一种为相对本小区的信号强度设置Relative SS，一般设置为3dB；另一种为邻小区绝对信号强度设置Absolute SS，一般设置为-75dBm。

BA改变间隔设置：一般设置为10分钟。

测试周期设置：可以对当天的4个不同的时间段进行测试。

测试频段选择Cell Filter：有三种设置，一种为默认形式Not Used，可以GSM900和GSM1800频段的小区同时测试；一种为GSM900，只对GSM900频段的小区进行测试；另一种为GSM1800，只对GSM1800频段的小区进行测试。

测试频率设置：有四种选择，一般选择所有频率（All BCCH Frequencies）。
