补偿导线主要用途补偿导线(Compensation Conductors)是用于电力输送系统中的重要电器设备,主要用途是用于补偿导线与电流互感器的磁流量之间的电流相位差,以提高系统的稳定性和电能质量。
补偿导线通常用来消除电流互感器的漏电流和电压漂移,同时保持系统的一致性和准确性。
首先,补偿导线在电力系统中起到了良好的电流互感器补偿作用。
电流互感器是电力系统中常用的电流测量设备,它主要通过感应电流的变化来测量电流大小。
然而,由于电流互感器中存在着漏电流和电压漂移的问题,会导致测量结果产生误差。
补偿导线能够通过对电流互感器的补偿,消除漏电流和电压漂移,从而提高测量的准确性和可靠性。
其次,补偿导线可以提高电能质量。
在电力系统中,电能质量是指电能供应的稳定性和纯度。
而补偿导线能够通过对电流的优化补偿,降低电能的谐波含量和噪声干扰,提高电能的纯度和稳定性,减少电能的损耗和浪费。
这对于确保电力系统的可靠运行以及保障用户的用电质量起到了重要的作用。
补偿导线还可以用于消除电流的不平衡。
电流不平衡在电力系统中会导致电力设备的过热、运行不稳定等问题,严重时还可能引起电力系统的故障。
而补偿导线能够通过调整电流的分布情况,使得电流正常分布,达到电流的平衡,从而确保电力设备的正常运行,提高电力系统的稳定性和可靠性。
此外,补偿导线还能够改善电力系统的功率因数。
功率因数是衡量电力系统效率和能源利用效率的重要指标之一。
功率因数低会导致系统的视在功率增加,增加线路损耗,降低能源的利用效率。
而补偿导线能够通过对电流的补偿,使得功率因数接近于1,降低系统的视在功率,减少线路损耗,提高系统的能源利用效率。
另外,补偿导线还可以用于电力系统的保护。
电力系统中常常会遇到短路故障、过电流、过压等问题,这些问题会对电力设备造成损害,并可能引发事故。
而补偿导线能够通过调节电流的大小和相位差,限制电流的过大过小,保护电力设备的安全运行。
综上所述,补偿导线在电力系统中起着重要作用,主要用途包括电流互感器补偿、提高电能质量、消除电流不平衡、改善功率因数和电力系统保护。

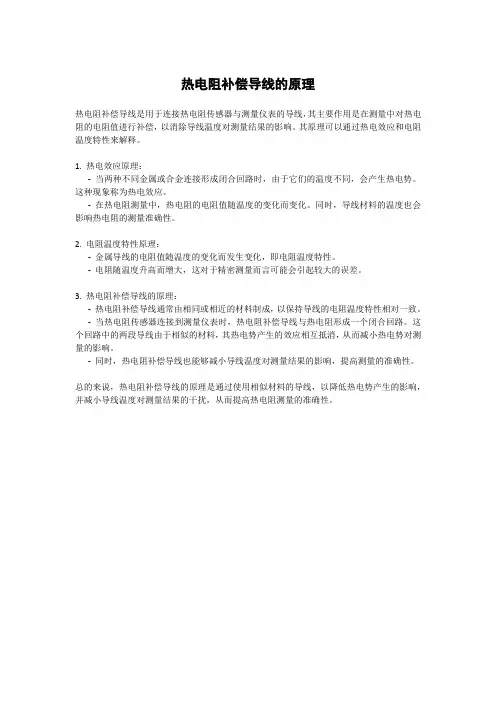

热电阻补偿导线的原理
热电阻补偿导线是用于连接热电阻传感器与测量仪表的导线,其主要作用是在测量中对热电阻的电阻值进行补偿,以消除导线温度对测量结果的影响。
其原理可以通过热电效应和电阻温度特性来解释。
1. 热电效应原理:
-当两种不同金属或合金连接形成闭合回路时,由于它们的温度不同,会产生热电势。
这种现象称为热电效应。
-在热电阻测量中,热电阻的电阻值随温度的变化而变化。
同时,导线材料的温度也会影响热电阻的测量准确性。
2. 电阻温度特性原理:
-金属导线的电阻值随温度的变化而发生变化,即电阻温度特性。
-电阻随温度升高而增大,这对于精密测量而言可能会引起较大的误差。
3. 热电阻补偿导线的原理:
-热电阻补偿导线通常由相同或相近的材料制成,以保持导线的电阻温度特性相对一致。
-当热电阻传感器连接到测量仪表时,热电阻补偿导线与热电阻形成一个闭合回路。
这个回路中的两段导线由于相似的材料,其热电势产生的效应相互抵消,从而减小热电势对测量的影响。
-同时,热电阻补偿导线也能够减小导线温度对测量结果的影响,提高测量的准确性。
总的来说,热电阻补偿导线的原理是通过使用相似材料的导线,以降低热电势产生的影响,并减小导线温度对测量结果的干扰,从而提高热电阻测量的准确性。

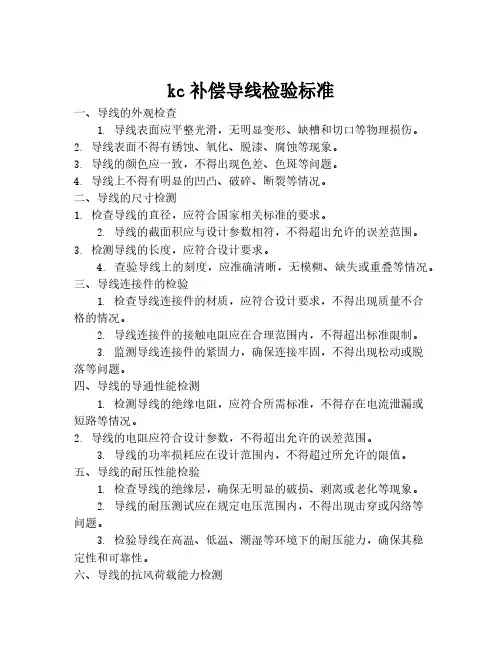

kc补偿导线检验标准一、导线的外观检查1. 导线表面应平整光滑,无明显变形、缺槽和切口等物理损伤。
2. 导线表面不得有锈蚀、氧化、脱漆、腐蚀等现象。
3. 导线的颜色应一致,不得出现色差、色斑等问题。
4. 导线上不得有明显的凹凸、破碎、断裂等情况。
二、导线的尺寸检测1. 检查导线的直径,应符合国家相关标准的要求。
2. 导线的截面积应与设计参数相符,不得超出允许的误差范围。
3. 检测导线的长度,应符合设计要求。
4. 查验导线上的刻度,应准确清晰,无模糊、缺失或重叠等情况。
三、导线连接件的检验1. 检查导线连接件的材质,应符合设计要求,不得出现质量不合格的情况。
2. 导线连接件的接触电阻应在合理范围内,不得超出标准限制。
3. 监测导线连接件的紧固力,确保连接牢固,不得出现松动或脱落等问题。
四、导线的导通性能检测1. 检测导线的绝缘电阻,应符合所需标准,不得存在电流泄漏或短路等情况。
2. 导线的电阻应符合设计参数,不得超出允许的误差范围。
3. 导线的功率损耗应在设计范围内,不得超过所允许的限值。
五、导线的耐压性能检验1. 检查导线的绝缘层,确保无明显的破损、剥离或老化等现象。
2. 导线的耐压测试应在规定电压范围内,不得出现击穿或闪络等问题。
3. 检验导线在高温、低温、潮湿等环境下的耐压能力,确保其稳定性和可靠性。
六、导线的抗风荷载能力检测1. 检测导线的抗拉强度,确保其能承受额定风压下的力量。
2. 导线的挠度应在允许的范围内,不得超出规定限制。
3. 导线在风沙环境下的耐久性应符合设计要求,不得出现严重损伤或脆化。
以上为《kc补偿导线检验标准》的要求,仅供参考。
在实际检验过程中,还需根据具体情况进行补充和细化,以确保导线的质量和可靠性。
各相关单位应按照标准要求进行检测,并及时处理不合格情况,以保证电力系统的安全运行和可靠供电。
注意:本文档仅为KC补偿导线检验标准的内容,禁止出现与主题无关的内容。
本文档中所述标准仅供参考,请根据实际情况进行具体操作和判断。
补偿导线原理补偿导线是一种用于电力输送和传输的重要元件,它起到了保护和补偿电力系统中的导线的作用。
补偿导线的原理是通过调节电流和电压的分布,使得系统中的导线在不同负载条件下都能够保持稳定和均衡的工作状态。
补偿导线的作用主要有两个方面。
首先,补偿导线可以帮助平衡电力系统中的电流分布。
在电力输送过程中,由于导线的电阻和电感等因素的存在,电流在导线中会产生一定的损耗和压降。
而补偿导线可以通过调节电流的分布,将电流从高电压的区域转移到低电压的区域,从而减小电流的损耗和压降,提高导线的输电效率。
补偿导线还可以帮助平衡电力系统中的电压分布。
在电力系统中,由于导线的电阻和电感等因素的影响,电压在导线中也会产生一定的损耗和压降。
而补偿导线可以通过调节电压的分布,将电压从高电压的区域转移到低电压的区域,从而减小电压的损耗和压降,提高导线的输电效率。
补偿导线的原理基于电力系统中的电磁感应和电流传输原理。
当电流通过导线时,会产生磁场。
而在电力系统中,由于电流的分布不均匀,导线周围的磁场也会存在一定的不均匀性。
而补偿导线则通过调节电流的分布,使得导线周围的磁场更加均匀,从而减小磁场对导线的影响,提高导线的传输效率。
补偿导线的设计和应用需要考虑多种因素,包括导线材料的选择、导线长度的确定、导线的布置方式等。
在选择导线材料时,需要考虑导线的电阻和电感等特性,以及导线的耐热性和耐腐蚀性等因素。
在确定导线长度和布置方式时,需要考虑导线的输电能力和系统的经济性等因素。
补偿导线是电力系统中重要的组成部分,它通过调节电流和电压的分布,帮助平衡电力系统中的电流和电压,并提高导线的输电效率。
补偿导线的原理基于电磁感应和电流传输原理,其设计和应用需要考虑多种因素。
通过合理的设计和应用,补偿导线可以有效地保护和补偿电力系统中的导线,提高系统的稳定性和可靠性。
补偿导线补偿导线是在一定温度范围内(包括常温0)具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的到导线,用他们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。
本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接,以提高测温精度。
补偿导线分为延长性与补偿型。
补偿导线补偿导线按热电特性的允差不同分为精密级(符号S)和普通级(符号无)。
热电偶补偿导线产品使用特性:补偿导线可以在-60~260℃环境下工作,是十分理想的自动化单元。
已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
产品标准: 热电偶补偿导线:GB/T4989-94 热电偶补偿电缆:Q/ 3 20831SQL07-96 使用特性: 使用温度:耐热级:-65~+200℃及-65~+260℃两种;普通级:-40~+70℃及-40~+105℃两种;最小弯曲半径:补偿导线:不小于导线外8倍;产品标准: 热电偶补偿导线:GB/T4989-94 热电偶补偿电缆:Q/ 3 20831SQL07-96 使用特性: 使用温度:耐热级:-65~+200℃及-65~+260℃两种;普通级:-40~+70℃及-40~+105℃两种;最小弯曲半径:补偿导线:不小于导线外8倍;补偿电缆:有铠装时不小于电缆外径的12倍,无铠装时不小于电缆外径6倍补偿电缆型号名称KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆KXS-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆注:1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX,只需改写型号的第一项,如EX-FF EX-FPF等。
使用热电偶补偿导线时的注意事项
1. 哎呀,你可一定要注意补偿导线的极性不能接反啊!就好比电池的正负极,接反了那可就出大问题啦!比如你把热电偶的正负极接错了,那测量出来的数据还能准吗?能不影响工作嘛!
2. 嘿,补偿导线的连接一定要牢固可靠呀!这就像是建房子,根基不牢怎么行呢?比如说要是连接不紧,松松垮垮的,在使用过程中突然断开了,那不就糟糕啦!
3. 记住喽,补偿导线可不能靠近高温源啊!不然它就像被火烤的巧克力一样会融化变形的哟!像有的地方温度特别高,你把补偿导线放那附近,这不就是自找麻烦嘛!
4. 注意啦注意啦,补偿导线不要和强电或强磁的线路靠得太近呀!这就好像两个爱吵架的人待在一起,肯定会互相干扰呀!比如说和高压线挨得很近,那信号还能好吗?
5. 千万千万,使用补偿导线时别让它受到机械损伤啊!它可不是铁打的,很脆弱的呀!就好比一个精致的瓷娃娃,你不小心磕着碰着了,不就坏了嘛!像在一些施工现场,不注意保护,很容易就把它弄伤啦!
6. 还有哦,要根据环境选择合适的补偿导线呀!这就好比你去不同的地方要穿不同的衣服一样。
要是在恶劣的环境用了不适合的补偿导线,那不等于白搭嘛!
总之,使用热电偶补偿导线一定要小心谨慎,这些注意事项可一个都不能马虎呀!。

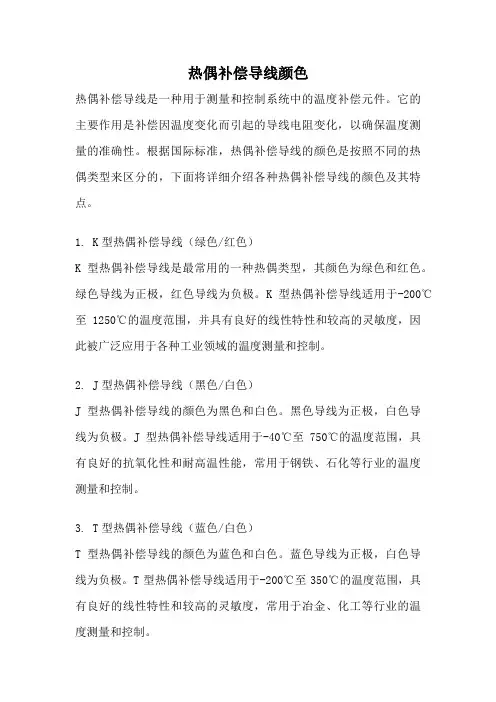

热偶补偿导线颜色热偶补偿导线是一种用于测量和控制系统中的温度补偿元件。
它的主要作用是补偿因温度变化而引起的导线电阻变化,以确保温度测量的准确性。
根据国际标准,热偶补偿导线的颜色是按照不同的热偶类型来区分的,下面将详细介绍各种热偶补偿导线的颜色及其特点。
1. K型热偶补偿导线(绿色/红色)K型热偶补偿导线是最常用的一种热偶类型,其颜色为绿色和红色。
绿色导线为正极,红色导线为负极。
K型热偶补偿导线适用于-200℃至1250℃的温度范围,并具有良好的线性特性和较高的灵敏度,因此被广泛应用于各种工业领域的温度测量和控制。
2. J型热偶补偿导线(黑色/白色)J型热偶补偿导线的颜色为黑色和白色。
黑色导线为正极,白色导线为负极。
J型热偶补偿导线适用于-40℃至750℃的温度范围,具有良好的抗氧化性和耐高温性能,常用于钢铁、石化等行业的温度测量和控制。
3. T型热偶补偿导线(蓝色/白色)T型热偶补偿导线的颜色为蓝色和白色。
蓝色导线为正极,白色导线为负极。
T型热偶补偿导线适用于-200℃至350℃的温度范围,具有良好的线性特性和较高的灵敏度,常用于冶金、化工等行业的温度测量和控制。
4. E型热偶补偿导线(紫色/红色)E型热偶补偿导线的颜色为紫色和红色。
紫色导线为正极,红色导线为负极。
E型热偶补偿导线适用于-200℃至900℃的温度范围,具有良好的抗腐蚀性和较高的灵敏度,常用于化工、医药等行业的温度测量和控制。
5. N型热偶补偿导线(橙色/白色)N型热偶补偿导线的颜色为橙色和白色。
橙色导线为正极,白色导线为负极。
N型热偶补偿导线适用于-200℃至1300℃的温度范围,具有较高的稳定性和耐腐蚀性能,常用于石油、化工等行业的温度测量和控制。
总结起来,热偶补偿导线的颜色按照不同的热偶类型进行区分,且各种类型的热偶补偿导线都具有不同的温度范围和特点。
合理选择适合的热偶补偿导线可以确保温度测量的准确性和稳定性,从而提高生产效率和产品质量。

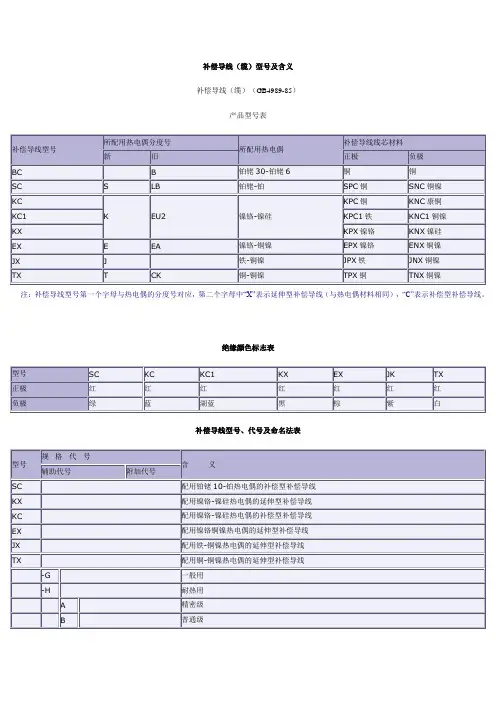

补偿导线(缆)型号及含义
补偿导线(缆)(GB4989-85)
产品型号表
注:补偿导线型号第一个字母与热电偶的分度号对应,第二个字母中“X”表示延伸型补偿导线(与热电偶材料相同),“C”表示补偿型补偿导线。
绝缘颜色标志表
补偿导线型号、代号及命名法表
表示S型热电偶用的补偿型耐热用普通级补偿导线,绝缘层为聚氯乙烯,特征为多股软线和屏蔽型单对线芯标称截面为
1.0mm2。
举例:SC-H B-V R P 2×1.0 GB4989-85
本安用热电偶补偿导线(缆)(含阻燃型)
产品型号含义
线芯绝缘层、护层着色表
注:普通级和精密级本安用补偿导线的区分,用在护层外加标志方法区别:凡是有GA标志者为精密级、GB标志者为普通级。
补偿导线工作原理:在一定温度范围内,具有与其匹配的热电动势标称值相同的一对带绝缘包覆的导线叫补偿导线。
用它们连接热电偶与测量装置,以补偿热电偶连接处的温度变化所产生的误差。
补偿导线特点:① 热电特性稳定,电绝缘性能好,使用寿命长。
② 柔软,弯曲性能好,使用方便。
③ 包覆层材料稳定可靠,具有一定的耐温性和耐寒性能。
补偿导线结构和用途①补偿导线由芯线和绝缘包覆层组成;②补偿导线应因芯线合金材质不同分为延长型和补偿型两种,延长型补偿导线有 NX (镍铬硅 - 镍硅镁)、 KX (镍铬 10- 镍硅 3 )、 EX (镍铬 10- 铜镍 45 )、 JX (铁 - 铜镍 45 )、TX (铜 - 铜镍 45 ),补偿型补偿导线有 SC 和 RC (铜 - 铜镍 0.6)、KC(铜 - 铜镍 40 )、 NC (铁 - 铜镍)等;③补偿导线的绝缘包覆层与外套材料有聚氯乙烯,聚四氟乙烯,玻璃纤维,石英纱和陶瓷纤维等;金属屏蔽层有不锈钢网等;④热电偶补偿导线与显示仪表、记录仪或计算机连接构成测温系统,广泛用于电力、冶金、石油、化工、轻纺等工业及国防、科研等部门。
补偿导线的选择补偿导线一定要根据所使用的热电偶种类和所使用的场合进行正确选择。
例如,k型偶应该选择k型偶的补偿导线,根据使用场合,选择工作温度范围。
通常kx工作温度为-20~100℃,宽范围的为-25~200℃。
普通级误差为±2.5℃,精密级为±1.5℃。
2. 接点连接与热电偶接线端2个接点尽可能近一点,尽量保持2个接点温度一致。
与仪表接线端连接处尽可能温度一致,仪表柜有风扇的地方,接点处要保护不要使得风扇直吹到接点。
3. 使用长度因为热电偶的信号很低,为微伏级,如果使用的距离过长,信号的衰减和环境中强电的干扰偶合,足可以使热电偶的信号失真,造成测量和控制温度不准确,在控制中严重时会产生温度波动。
根据我们的经验,通常使用热电偶补偿导线的长度控制在15米内比较好,如果超过15米,建议使用温度变送器进行传送信号。
补偿导线符号含义及术语延长型补偿导线延长型补偿导线又称延长型导线,其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同,用字母“X”附在热电偶分度号之后表示,例如“KX”表示K型热电偶用延长型补偿导线。
补偿型补偿导线补偿型补偿导线又称补偿型导线,其合金丝的名义化学成分与配用的热电偶不同,但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同,用字母“C”附在热电偶分度号之后表示,例如“KC”。
不同合金丝可以应用于同一分度号的热电偶,并用附加字母区别,如“KCA”、“KCB”。
目前使用不多。
允差热电偶补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差,该值用微伏表示,其允差的大小分为精密级和普通级两种。
符号S——表示热电特性为精密级补偿导线。
普通级补偿导线不标字母;G——表示一般用补偿导线;H——表示耐热用补偿导线;R——表示线芯为多股的补偿导线。
线芯为单股的补偿导线不标字母;P——表示有屏蔽层的补偿导线;V——表示绝缘层或护套为聚氯乙烯材料(PVC);F——表示绝缘层为聚四氟乙烯材料;B——表示护套为无碱玻璃丝材料。

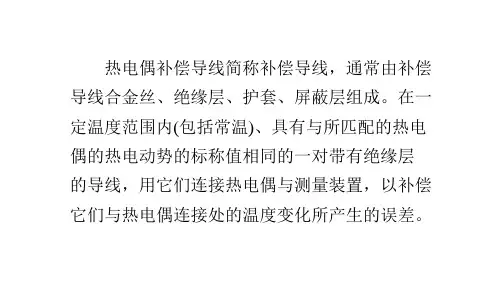

详细介绍:1 结构及定义热电偶补偿导线简称补偿导线,通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。
在一定温度范围内(包括常温)、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。
热电偶与测量装置之间使用补偿导线,其优点有二:1.改善热电偶测温线路的物理性能和机械性能,采用多股线芯或小直径补偿导线可提高线路的挠性,是接线方便,也可调节线路电阻或屏蔽外界干扰;2.降低测量线路成本,当热电偶与测量装置距离很远,使用补偿导线可以节省大量的热电偶材料,特别是使用贵金属热电偶时,经济效益更为明显。
2 术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线,其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同,用字母“X"附在热电偶分度号之后表示,例如“KX"表示K型热电偶用延长型补偿导线。
2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线,其合金丝的名义化学成分与配用的热电偶不同,但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同,用字母“C"附在热电偶分度号之后表示,例如“KC"。
不同合金丝可以应用于同一分度号的热电偶,并用附加字母区别,如“KCA"、“KCB"。
目前使用不多。
2.3 允差热电偶补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差,该值用微伏表示,其允差的大小分为精密级和普通级两种。
2.4 符号S——表示热电特性为精密级补偿导线。
普通级补偿导线不标字母;G——表示一般用补偿导线;H——表示耐热用补偿导线;R——表示线芯为多股的补偿导线。
线芯为单股的补偿导线不标字母;P——表示有屏蔽层的补偿导线;V——表示绝缘层或护套为聚氯乙烯材料(PVC);F——表示绝缘层为聚四氟乙烯材料;B——表示护套为无碱玻璃丝材料。
由热电偶的测温原理可知,热电偶产生的热电势与热端(又称测量端)、参比端(又称冷端)的热电势有关,只有参比端温度t1 为零或恒定不变,热电势才是热端温度的单值函数(见图1)。
如果不补偿的话,则热电偶的参比端温度与仪表接线端温度t2间的温差t1-t2越大,测量误差也越大。
由于大多数热电偶的热电势与温度的关系近似线性,所以造成的测量误差大致等于上述温差。
以K 分度号的镍铬-镍硅热电偶为例,当t1=50℃,t2=20℃时,如热端温度为1000℃,则显示温度仅969℃,误差达31℃。
实际应用时,由于热电偶参比端的接线盒通常暴露在大气中,温度变化较大,如不采取措施,接线盒内温度既不可能为零,也不可能保持某个温度恒定不变,由此引起测量误差。
由于与热电偶相连的二次仪表(如显示器、记录仪)、I/O插卡等均带环境温度补偿,可对这些装置与热电偶的接线点(即仪表接线端)温度t2进行补偿。
由此可见,关键是如何对热电偶的参比端温度t1 进行补偿。
目前有多种参比端补偿方法,如恒温法、补偿电桥法、补偿热电偶法、补偿导线法等,但最常用的就是补偿导线法。
本文首先叙述补偿导线的原理和分类,然后介绍补偿导线应用中通常需要了解的几个问题。
二、补偿导线的工作原理及分类1、补偿导线的工作原理在一定温度范围内,热电性能与热电偶热电性能很相近的导线称为热电偶的补偿导线。
按热电偶中间温度定则,热电偶测温回路的总电势值只与热端和参比端的温度有关,而不受中间温度变化的影响,所以可用与热电偶材料相匹配的补偿导线来代替需要延伸的贵重热电偶材料,将参比端由热电偶接线盒延伸到仪表接线端,由补偿导线对原参比端温度进行补偿。
补偿导线除了可减少测量误差外,还有以下优点:可改善热电偶测温线路的物理性能和机械性能,如采用多股线芯或小直径补偿导线可提高线路的柔韧性,使连接方便,也易于屏蔽外界干扰;可降低测量线路成本。
2、补偿导线的分类从原理上分延长型和补偿型,延长型其合金丝的名义化学成分与配用的热电偶相同,因而热电势也相同,在型号中以"X"表示,补偿型其合金丝名义化学成分与配用的热电偶不同,但在其工作温度范围内,热电势与所配用热电偶的热电势标称值相近,在型号中以"C"表示。
简述使用补偿导线时必须注意的事项
1. 哎呀,你知道吗,补偿导线可不能随便用啊!就好比你穿鞋子,得选合适尺码的呀,不然多难受。
一定要注意补偿导线的型号得选对啊,不能瞎搞!比如你本来需要耐高温的,却选了个普通的,那不是找麻烦嘛!
2. 嘿,要记住啊,补偿导线的连接可不能马虎哟!这就好像搭积木,得稳稳地搭好才行呀。
你可别随随便便就接上了,要是没接好,那后果不堪设想啊,数据都不准了呢!就像建房子基础没打牢一样。
3. 哇塞,使用补偿导线的时候,它的长度也很关键呐!可不是想多长就多长。
就如同面条,太长了容易纠缠在一起,太短了又不够用。
你总不能让补偿导线拖拖拉拉的吧,那多麻烦呀!
4. 听好了哈,补偿导线的使用环境也得留意呀!它可不是什么环境都能适应的哟,这就跟人一样,有的地方待得舒服,有的地方就难受。
要是把它放在恶劣的环境里,它还能好好工作吗?这可不是闹着玩的!
5. 注意啦注意啦!补偿导线要避免和其他电线搅在一起呀!这就好像头发,缠在一起多乱呐。
你想想,要是搅在一起,能不出问题吗?可不能这么干呀!
6. 最后一点哦,千万别忽略补偿导线的保护啊!就如同珍贵的宝贝,得好好呵护。
要是不小心弄坏了,那多心疼啊!可得时刻注意着保护好它呀!
总之,使用补偿导线一定要细心细心再细心,可别不当回事儿呀!。
热电偶补偿导线已经广泛用于热电偶温度测量中。
如果了解了热电偶补偿导线的原理、功能、作用方法和注意事项,就能充分发挥热电偶补偿导线的作用,否则就会适得其反。
在工业生产中,虽然热电偶作为温度传感器,已经广泛使用于温度测量和控制,人们对此也比较熟悉,但如果在使用中不注意正确的使用方法,就会给测温和控温造成很大的偏离,严重时会直接造成经济损失,所以应该引起重视。

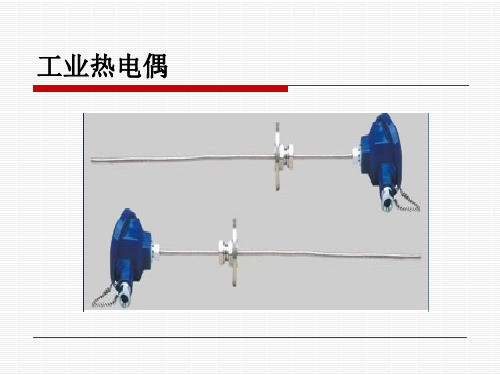

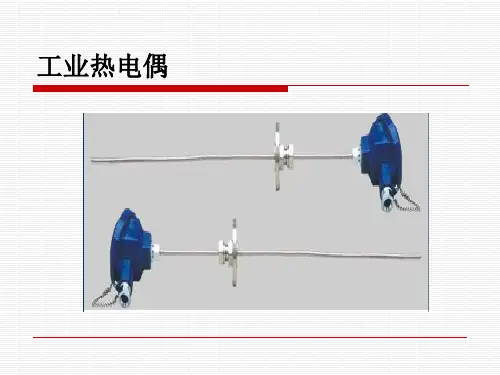

一、热电偶的测温原理简介
由2种不同均质材料A、B组成的回路称为热电偶。
A、B材料两端连接的接点分别用J1、J2表示,如果J1、J2的接点温度T1和T2不一样,在回路中就会产生电势,通常称为热电势。
当A、B的材料一定时,热电势的大小取决于T1、T2之间的温度差,用公式表示为
EAB(T1,T2)=eAB(T1)+eBA(T2)=eAB(T1)-eAB(T2) (1)
式中:EAB(T1,T2)———材料为A、B的热电偶,接点温度T1、T2之间的温差电势。
eAB(T1)———A、B接点温度为T1时的电势。
eAB(T2)、eBA(T1)———A、B接点温度为T2时的电势,这2项大小相等,符号相反。
为了统一热电偶材料并进行规范,国家有关标准规定了组成热电偶材料A、B的成分、纯度,并且给出了A、B材料的组合形式,统一用一个字母命名型号,如K型、S型等。
为了使用方便,将各种型号的热电偶温度值与电势关系,统一为相对于0℃时的电势值,这里用T0表示,制成各种型号的热电偶分度表,便于查阅和计算。
这样相对于图1中的形式,公式(1)转化为
EAB(T1,T2)=EAB(T1,T0)-EAB(T2,T0)(2)
公式(2)就是我们目前使用的实用公式,只要知道T1、T2,可以从分度表中查出EAB(T1,T0)和EAB (T2,T0)。
二热电偶补偿导线
首先我们来分析热电偶的连接导体定律和中间温度定律。
实际应用中,测量和控制仪表与热电偶总是有一段距离。
中间的材料C、D也是2种均质材料,根据热电偶的中间导体定律,可以导出测量的总电势EZ的表达式为:
EZ=EAB(T1,T3)+ECD(T3,T2)(3)
式(3)就是热电偶连接导体定律。
如果连接的不是一段,总电势EZ同样为各个部分之和。
在测量中,我们希望测量端的总电势为热电偶EAB(T1,T2),便于控制仪表测量中不至于中间连接产生附加电势,表达式为:EAB(T1,T2)=EZ=EAB(T1,T3)+EAB(T3,T2)(4)
式(4)中T3称为中间温度,所以也称为中间温度定律。
这样就要求我们找到某种材料C、D,他的特性为:ECD(T3,T2)=EAB(T3,T2)(5)
满足式(5)的材料我们称为热电偶的补偿导线。
因为热电偶的种类较多,所以热电偶补偿导线的种类也较多。
三、常见补偿导线使用中的错误和产生的误差
1. 热电偶补偿导线正负极与热电偶接反
如果将热电偶补偿导线的正负极与热电偶正负极接反,而热电偶的正负极与仪表的正负极连接是正确的,以K型偶为例。
这种错误在应用中比较普遍,因为连接后,被控制对象的温度变化趋势与显示仪表是一致的。
加之目前热电偶补偿导线产品很多标注不规范,难以辨认;有些甚至是生产厂家将颜色标错。
下面分析由于这种情况所产生的误差。
如果正确连接,仪表所接收的总热电势为
EZ=EK(T1,T3)+EKX(T3,T2)=EK(T1,T3)+EK(T3,T2)
=EK(T1,T2)(6)
因为连接的错误,根据中间导体定律,仪表所接收的总热电势为
E′Z=EK(T1,T3)+EKX(T3,T2)(7)
对于KX延伸型补偿导线,有
E′KX(T3,T2)=-EKX(T3,T2)=-EK(T3,T2)(8)
计算,仪表测量值由此产生误差为
EZ′-EZ=EK(T1,T3)-EK(T3,T2)-EK(T1,T3)-EK(T3,T2)
=-2EK(T3,T2)(9)
一般工业炉附近的温度,至少比控制间的温度高8℃。
那么由此产生误差正好是补偿导线补偿值的2倍。
对于K型偶,微分电势值基本在40℃/(μV)左右,测量温度大约比实际温度低16℃。
如果控制温度设定在600℃,实际温度应该在616℃左右。
从上面的分析可以看出,当热电偶补偿导线正负极接反,不仅没有起到补偿作用,误差比不接补偿导线还增加一倍,因此补偿导线在连接时一定要注意极性。
2. 使用的补偿导线型号不对
同种补偿导线配同种热电偶,如果所选的补偿导线种类不对,一样产生误差。
假设使用S型热电偶,选择了K型偶的补偿导线KX。
根据中间导体定律,仪表所接收的总热电势为
E′Z(T1,T2)=ES(T1,T3)+EKX(T3,T2)(10)
如果正确使用S型偶补偿导线SC,不考虑补偿导线自身误差,仪表测量的总电势为EZ(T1,T2)=ES (T1,T3)+ES(T3,T2)(11)
由于选错了补偿导线仪表测量值由此产生误差为式(10)-式(11)
EZ′-EZ= EKX(T3,T2)- ES(T3,T2)(12)
如果S型热电偶工作温度为900℃,控制间环境温度为25℃,仍按照T3-T2=8℃,分别查S偶和K偶分度表,得出电势差为
EKX(T3,T2)-ES(T3,T2)=0.278mV
仪表测量温度比实际温度高。
如果仪表控制在900℃时,实际值只有875.1℃,误差24.9℃。
如果上述情况又将极性接反,仪表测量值偏高,仪表显示900℃时,实际温度为933.2℃,误差33.2℃。
3. 补偿导线与普通导线混用
在实际应用中,经常会发现由于补偿导线不够长用普通导线连接,或补偿导线断后接上一段普通导线。
四、补偿导线使用中注意事项
1. 补偿导线的选择
补偿导线一定要根据所使用的热电偶种类和所使用的场合进行正确选择。
2. 接点连接
与热电偶接线端2个接点尽可能近一点,尽量保持2个接点温度一致。
与仪表接线端连接处尽可能温度一致,仪表柜有风扇的地方,接点处要保护不要使得风扇直吹到接点。
3. 使用长度
因为热电偶的信号很低,为微伏级,如果使用的距离过长,信号的衰减和环境中强电的干扰偶合,足可以使热电偶的信号失真,造成测量和控制温度不准确,在控制中严重时会产生温度波动。
根据经验,通常使用热电偶补偿导线的长度控制在15米内比较好,如果超过15米,建议使用温度变送器进行传送信号。
温度变送器是将温度对应的电势值转换成直流电流传送,抗干扰强。
4. 布线
补偿导线布线一定要远离动力线和干扰源。
在避免不了穿越的地方,也尽可能采用交叉方式,不要平行。
5. 屏蔽补偿导线
为了提高热电偶连接线的抗干扰性,可以采用屏蔽补偿导线。
对于现场干扰源较多的场合,效果较好。
但是一定要将屏蔽层严格接地,否则屏蔽层不仅没有起到屏蔽的作用,反而增强干扰。
