4绝缘杆作业法带电更换直线绝缘子及横担标准化作业指导书

10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。

2.人员配置
3 .主要工器具
注：所需工器具的型号及数量根据工程实际需要选用4.主要材料
注：所需材料的型号及数量根据工程实际需要选用
- 5 -
- 6 -
- 7 -
- 8 -
- 9 -
6.现场作业工序工艺质量记录卡
- 10 -。

停电更换直线串绝缘子作业指导书前言为贯彻电力生产“安全第一、预防为主”的方针，正确执行安全生产的有关规定，确保输电线路在检修的情况下的设备及人身安全，确保设备的完好率和可用率，做到安全可靠，保质保量。

根据安全生产有关规定，结合本局检修工作的实际情况，特制定本作业指导书。

本作业指导书对停电更换直线串绝缘子的操作步骤、技术要点、安全注意事项、危险点分析及控制措施等方面进行了详细的规范，用于指导本局输电线路检修人员更换直线串绝缘子工作。

目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (2)6 作业准备 (5)7 作业周期 (7)8 工期定额 (7)9 设备主要参数 (8)10 作业流程 (8)11 作业项目、工艺要求和质量标准 (9)12 作业过程中可能出现的异常现象及对策 (12)13 作业后的验收与交接 (12)附录A更换直线串绝缘子记录表 (13)1 范围本作业指导书适用于本局管辖35kV~500kV交流架空输电线路上停电更换直线串绝缘子工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ50233—2005 110~500kV架空送电线路施工及验收规范DL 409—91 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）3 支持文件绝缘子的合格证、出厂试验报告、安装说明等文件资料。

4 术语和定义4.1 绝缘子insulator用于支持或悬挂导线，并使导线与接地杆塔绝缘。

绝缘子必须有足够的电气绝缘强度和机械强度。

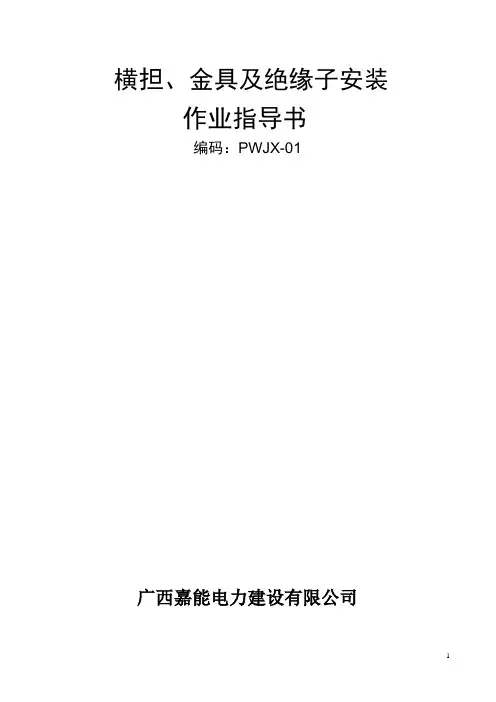

横担、金具及绝缘子安装作业指导书编码：PWJX-01广西嘉能电力建设有限公司目次1 适用范围2 编写依据3 作业流程图4 安全风险辨析与预控·5 作业准备6 作业方法7 质量控制措施及检验标准1 适用范围1.1 电压等级35kV 及以下配网工程。

1.2 电气类别横担、金具及绝缘子安装制作。

2 编写依据表 2 编写依据3 作业流程图4 安全风险辨析与预控4.1 横担、金具及绝缘子安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与横担、金具及绝缘子安装作业相关联的《电网建设安全施工作业票》（编码：PWJX-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

5 作业准备5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置6 作业方法7 质量控制措施及检验标准7.1 质量控制措施7.1.1 现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2 作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3 现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4 作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。

7.1.5 施工质量检验一般按以下方式进行。

质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。

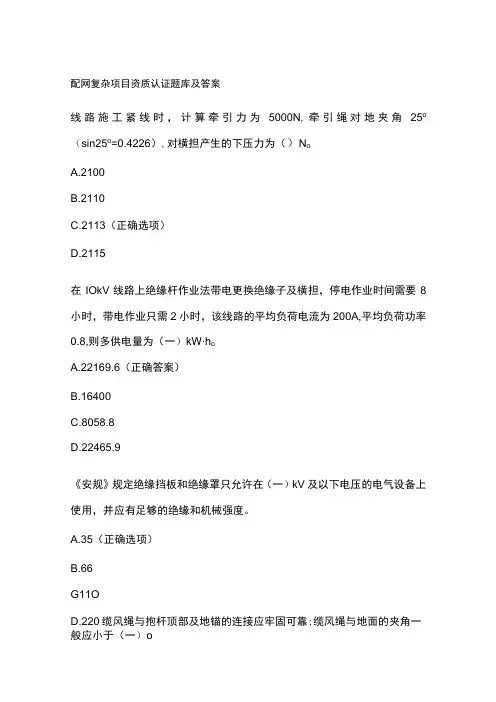

配网复杂项目资质认证题库及答案线路施工紧线时，计算牵引力为5000N,牵引绳对地夹角25o （sin25o=0.4226）,对横担产生的下压力为（）N oA.2100B.2110C.2113（正确选项）D.2115在IOkV线路上绝缘杆作业法带电更换绝缘子及横担，停电作业时间需要8小时，带电作业只需2小时，该线路的平均负荷电流为200A,平均负荷功率0.8,则多供电量为（一）kW∙h oA.22169.6（正确答案）B.16400C.8058.8D.22465.9《安规》规定绝缘挡板和绝缘罩只允许在（一）kV及以下电压的电气设备上使用，并应有足够的绝缘和机械强度。

A.35（正确选项）B.66G11OD.220缆风绳与抱杆顶部及地锚的连接应牢固可靠;缆风绳与地面的夹角一般应小于（一）oA.30oB.45o（√）C.60oD.90o《安规》规定：试验应使用（）短路线,加电压前应检查试验接线，确认表计倍率、量程、调压器零位及仪表的初始状态均正确无误后，通知所有人员离开被试设备，并取得试验负责人许可，方可加压。

A铜质B.铝质C.规范的（正确选项）D.多股铜线作为环网箱具有较强的内燃弧耐受能力，可以在额定短路电流下承受（一）秒的内燃弧。

Ao1~0.2B.0.2~0.3C.0.3~0.5（正确选项）D.0.5~0.8带电更换耐张绝缘子串紧线工具一般选用（__）oA.绝缘紧线器（V）B.金属双钩C.链条葫芦D.金属紧线器某供电公司带电班刘X和张X采用绝缘手套作业法带负荷更换大学线一台变压器高压侧中相跌落式熔断器，跌落式熔断器为三角形排列，到达现场后,张X操作绝缘斗臂车作业。

张X首先利用绝缘引流线对中相跌落式熔断器进行了短接，然后使用操作杆拉开待更换相熔断器熔丝管，正在这时熔丝管上触头突然对边相熔断器放电，造成相间短路，保护跳闸，张X眼睛被弧光灼伤。

事后发现拉开的熔丝管触头距边相熔断器不到10cm。

该作业，跌落式熔断器间距不足，应采用（）进行绝缘隔离。

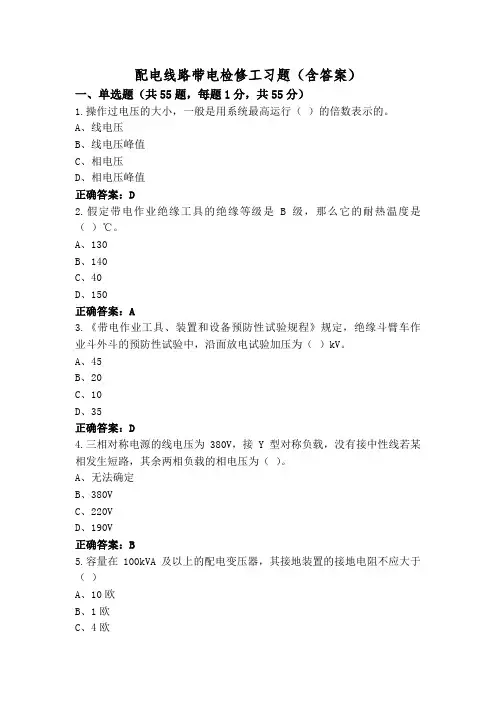

配电线路带电检修工习题（含答案）一、单选题（共55题，每题1分，共55分）1.操作过电压的大小，一般是用系统最高运行（）的倍数表示的。

A、线电压B、线电压峰值C、相电压D、相电压峰值正确答案：D2.假定带电作业绝缘工具的绝缘等级是B级，那么它的耐热温度是（）℃。

A、130B、140C、40D、150正确答案：A3.《带电作业工具、装置和设备预防性试验规程》规定，绝缘斗臂车作业斗外斗的预防性试验中，沿面放电试验加压为（）kV。

A、45B、20C、10D、35正确答案：D4.三相对称电源的线电压为380V，接Y型对称负载，没有接中性线若某相发生短路，其余两相负载的相电压为（）。

A、无法确定B、380VC、220VD、190V正确答案：B5.容量在100kVA及以上的配电变压器，其接地装置的接地电阻不应大于（）A、10欧B、1欧C、4欧D、20欧正确答案：C6.连接金具的线夹本体强度应不小于导线计算拉断力的（）倍。

A、1B、1.2C、1.1D、1.3正确答案：B7.根据《带电作业工具基本技术要求与设计导则》要求，带电作业工具型式试验中机械动负荷试验标准为（），要求机构动作灵活、无卡住现象。

A、1.5 倍额定负荷 3 次B、2.5 倍额定负荷 5minC、1.5 倍额定负荷 5minD、2.5 倍额定负荷 3 次正确答案：A8.起吊变压器时，吊钩应对准变压器的重心，吊索与铅垂线的夹角不得大于（）。

A、60°B、45°C、30°D、15°正确答案：C9.不停电更换柱上变压器作业中，一般情况下应在移动箱变低压开关处核相正确，此时低压开关各相断口的电压差约为（）V。

A、410B、35C、230D、0正确答案：D10.跌落式熔断器主要用于架空配电线路的支线、客户进口处，以及配电变压器一次侧、电力电容器等设备作为（）。

A、过负荷或接地保护B、过负荷或低电压保护C、接地或短路保护D、过负荷或短路保护正确答案：D11.绝缘支、拉杆必须使用专门的固定器固定在杆塔上，（）以人体为依托使用支、拉杆移动导线。

编号： XXX
配电更换金具、绝缘子作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
XXXXX 供电局
1、范围
本指导书针对XXX变电所10KVXXXX线更换金具、绝缘子工作编制，仅适用该项目工作。

2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知。

3、作业停电时间
4、工前准备
4．1 准备工作安排
4．2 人员要求
4．3 备品备件
4．4 车辆、工器具
4．5 材料
4．6 危险点分析
4．7 安全措施
4．8 人员作业分工

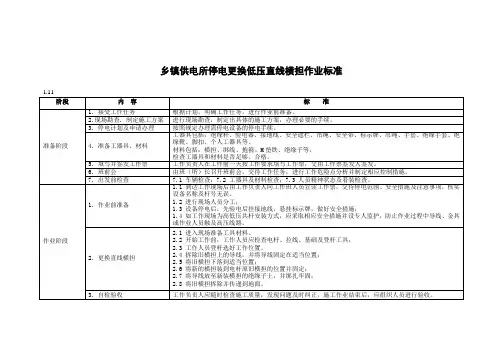

5、作业程序及作业标准5．1 开工
5．2 作业内容及标准
5．3 工作终结
6验收记录
8、附录
注：1、设备主要技术参数，必要时附设备简图，说明现场作业情况
2、设备调试试验记录
停电作业线路系统图（标明工作地段及地线位置）
工作地点
KV 三环线
02020201
K0101乙K0101甲
K0101萨尔图变电所
9、需要说明的其它问题。
