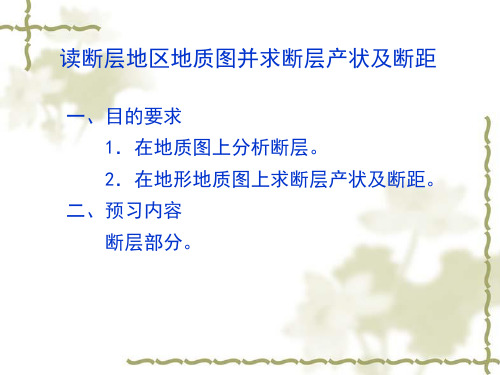

读断层地区地质图并求断距和产状

编辑ppt
5
二、方法
3、横剖面求断距：
2）水平地层断距：在断层两盘，绘出同一层 面的等高的走向线，两走向间的垂直距离，即为 水平断距。
编辑ppt
6
二、方法
3、横剖面求断距： 3）求地层断距： h0=hf×sinα=hg×cosα
编辑ppt
7
二、方法
4、确定断层形成时代 1）据角度不整合关系确定 2）据岩体或其它构造的相互切割关系。
编辑ppt
10
四、作 业
1. 分析望洋岗地形地质图（附图10）， 判断断层特征和性质（描述）； 2. 求断面产状和断距． 3. 确定断层形成时代．
编辑ppt
11
编辑ppt
12
2）横断层或逆断层且过褶皱时，褶皱核部宽 度变化情况。
3）斜断层或斜歪褶皱被横断层切断时……..
编辑ppt
3
二、方法
1、求断层产状（倾向、倾角） 2、确定断层性质（两盘地层新老关系）
实 例
编辑ppt
4
二、方法
3、横剖面求断距：
1）铅直地层断距：在断层任意盘上做某一侧 面某高程的走向线，延伸穿过断层线与另一盘的 同一层面相交，此交线的标高与走向线之间的标 高差，即为铅直地层断距。
1、名称及地理位置：断层名称(地名+断层 类型，或用断层编号)、位置、延伸方向、通 过主要地点、延伸长度；
2、断层面产状；
3、两盘出露地层及产状：地层重复、缺失 及地质界线错开等特征；两盘相对位移方向； 断距大小；
4、断层与其它构造的关系；断层形成时代 及力学成因等。
编辑ppt
9
三、断层的描述
实例：
奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处， 断层走向NE-SW，两端分别延出图外，图内全长约180km。 断层面倾向NW，倾角20°-30。上盘(即上升盘)为组成奇 峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统 和上石炭统地层，构成一个不完整的向斜。上升盘的石炭系 各统岩层逆掩于下二叠统和上石炭统地层之上。地层断距约 800m。断层走向与褶皱轴向一致，基本上为一纵向断层。 断层中部为两个较晚期的横断层所错断。断层形成时代与同 方向、同性质的桑园-五里河逆冲断层等相同。即晚三叠世 (T3)之后，早白垩世(K1)之前。三条断层构成叠瓦式。”
实习六 读断层地区地质图并
求断距和产状
编辑ppt
1

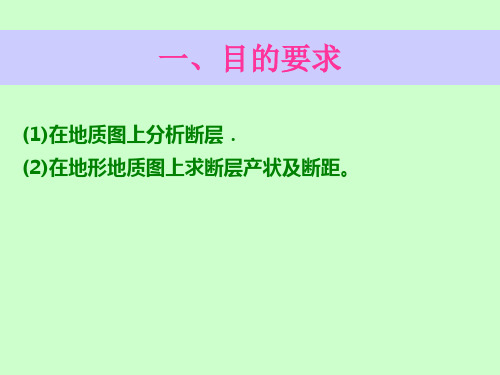

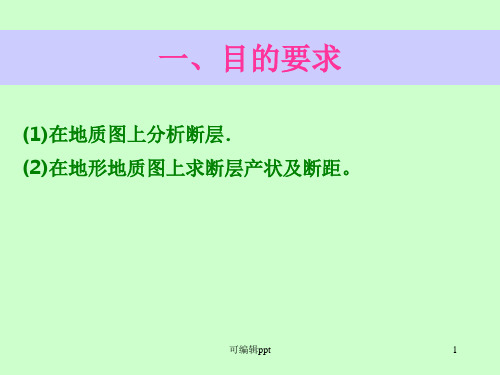

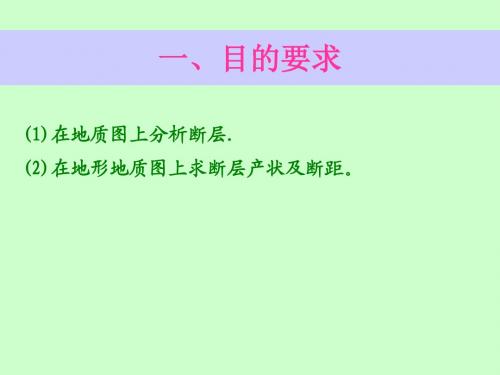

一、目的要求
1.在地质图上分析断层的特征 2.在地形地质图上求断层产状及断距
编辑ppt
2
二、方法
1、求断层产状：根据断层线“V”字形特征，用 相邻等高向法作图直接求取。
2、确定断层性质：断层两盘地层的相对位移。
1）走向断层或纵断层，一般老地层为上升盘。 但当断层与岩层的倾向相同，且断层倾角小于岩 层倾角，或地层倒转时，则上升盘是新地层。
