高速公路上跨电气化铁路防护及标示标牌安装规范

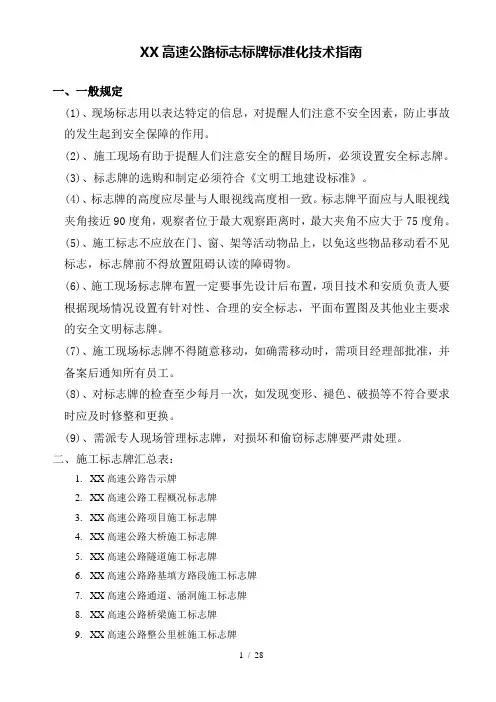

XX高速公路标志标牌标准化技术指南一、一般规定(1)、现场标志用以表达特定的信息，对提醒人们注意不安全因素，防止事故的发生起到安全保障的作用。

(2)、施工现场有助于提醒人们注意安全的醒目场所，必须设置安全标志牌。

(3)、标志牌的选购和制定必须符合《文明工地建设标准》。

(4)、标志牌的高度应尽量与人眼视线高度相一致。

标志牌平面应与人眼视线夹角接近90度角，观察者位于最大观察距离时，最大夹角不应大于75度角。

(5)、施工标志不应放在门、窗、架等活动物品上，以免这些物品移动看不见标志，标志牌前不得放置阻碍认读的障碍物。

(6)、施工现场标志牌布置一定要事先设计后布置，项目技术和安质负责人要根据现场情况设置有针对性、合理的安全标志，平面布置图及其他业主要求的安全文明标志牌。

(7)、施工现场标志牌不得随意移动，如确需移动时，需项目经理部批准，并备案后通知所有员工。

(8)、对标志牌的检查至少每月一次，如发现变形、褪色、破损等不符合要求时应及时修整和更换。

(9)、需派专人现场管理标志牌，对损坏和偷窃标志牌要严肃处理。

二、施工标志牌汇总表：1.XX高速公路告示牌2.XX高速公路工程概况标志牌3.XX高速公路项目施工标志牌4.XX高速公路大桥施工标志牌5.XX高速公路隧道施工标志牌6.XX高速公路路基填方路段施工标志牌7.XX高速公路通道、涵洞施工标志牌8.XX高速公路桥梁施工标志牌9.XX高速公路整公里桩施工标志牌10.XX高速公路拌和站标志牌11.XX高速公路预制场标志牌12.XX高速公路材料标识牌13.XX高速公路砼配合比标志牌14.XX高速限高限速警示牌15.XX高速标识牌16.XX交通指示标志17.XX高速安全警示牌18.XX高速爆破安全牌19.XX高速警示牌20.XX高速路口警示牌21.安全生产各类标志22.指路牌、起（终）点标志牌23.项目经理部标志牌24.工作牌1．XX高速公路告示牌158190要求：1．本图尺寸以cm计。

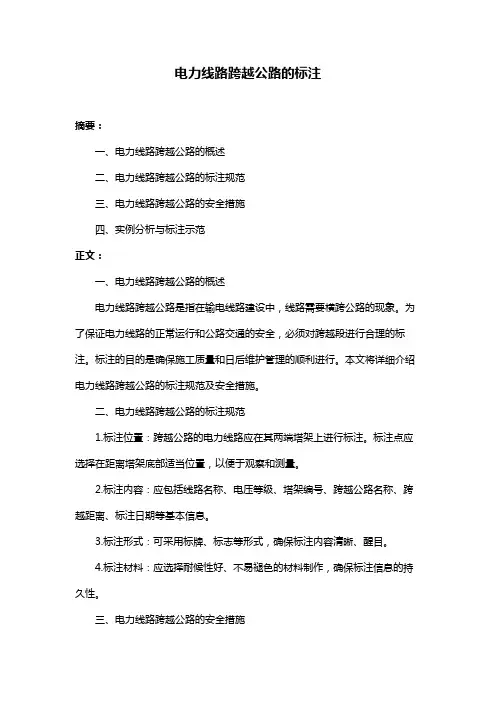

电力线路跨越公路的标注摘要：一、电力线路跨越公路的概述二、电力线路跨越公路的标注规范三、电力线路跨越公路的安全措施四、实例分析与标注示范正文：一、电力线路跨越公路的概述电力线路跨越公路是指在输电线路建设中，线路需要横跨公路的现象。

为了保证电力线路的正常运行和公路交通的安全，必须对跨越段进行合理的标注。

标注的目的是确保施工质量和日后维护管理的顺利进行。

本文将详细介绍电力线路跨越公路的标注规范及安全措施。

二、电力线路跨越公路的标注规范1.标注位置：跨越公路的电力线路应在其两端塔架上进行标注。

标注点应选择在距离塔架底部适当位置，以便于观察和测量。

2.标注内容：应包括线路名称、电压等级、塔架编号、跨越公路名称、跨越距离、标注日期等基本信息。

3.标注形式：可采用标牌、标志等形式，确保标注内容清晰、醒目。

4.标注材料：应选择耐候性好、不易褪色的材料制作，确保标注信息的持久性。

三、电力线路跨越公路的安全措施1.施工期间：施工单位应在跨越公路两侧设置安全警示标志，提醒驾驶员注意安全。

同时，施工区域应采取隔离措施，防止行人误入施工区。

2.运行期间：运营单位应定期对跨越公路的电力线路进行检查和维护，确保线路安全可靠。

如发现线路存在安全隐患，应及时采取措施进行整改。

3.恶劣天气应对：在台风、暴雨、雪灾等恶劣天气条件下，应加强对跨越公路的电力线路的监测，发现险情时，及时采取措施消除隐患。

四、实例分析与标注示范以下为一个电力线路跨越公路的标注实例：【电力线路跨越公路标注示例】线路名称：110kV XX线电压等级：110kV塔架编号：XY01-XY02跨越公路名称：省道S234跨越距离：30米标注日期：2021年10月通过以上分析，我们可以了解到电力线路跨越公路的标注规范及安全措施。

严格按照规范进行标注，可以确保电力线路跨越公路的安全运行，降低事故风险。

铁路信号地面固定信号及标志牌安装施工工艺标准一、一般规定地面固定信号机及标志牌的施工质量验收包括高柱信号机、矮型信号机和信号标志牌。

1. 室外箱盒采用防盗型复合材料箱盒。

2. 同一线路有多项设备安装时安装在同一侧，并按“串”型方式安装。

3. 箱盒原则上不安装在车站站台。

4. 信号机应安装在列车运行方向的左侧，受地形地物影响必须设于右侧时，应符合设计文件规定，信号机构应在靠近所属线路侧安装，保证不致于被误认为邻线的信号机。

信号机在满足限界、显示情况下尽量距线路中心远处设置（高柱信号机及信号标志牌正线、直线地段原则上应达到2740mm,最小不得小于2640 mm），以满足工务日常线路改拨道作业及超限货物列车运行需要。

5. 所有信号设备均不得侵入铁路线路建筑限界，线路曲线地段按规定加宽（曲线外轨超高按维规-技术标准进行计算），不能加宽地段设备安装高度按规定降低。

6. 隧道、桥梁信号机柱至机构、变压器箱至机柱、终端盒至基础等处的线缆应采用UPVC管防护。

7. 信号机构及信号变压器（点灯单元）进场应对其外观质量进行检查验收，并按照相关产品标准的要求对以下项目进行检测：(1) 各灯室是否串光。

(2) 机构门是否严密。

(3) 信号机构光源焦距检测调整。

(4) 变压器（点灯单元）输出电压测试达标。

(5) 绝缘电阻测试达标。

8. 信号机构各部件应齐全，不得有破损、裂纹现象。

紧固件应平衡上紧，开口销双臂对称，劈开角度应为60o～90o。

9. 色灯信号机构及透镜应清洁、明亮，不得有影响显示的斑点、色差和裂纹，其技术性能符合规定标准。

10. 色灯信号机构的灯座应调整灵活，光源应调整在透镜的焦点上。

信号灯泡应采用单丝双灯座点灯装置。

11. 信号机的灯位须有良好的主、付丝转换装置,有灯丝转换报警功能，报警能显示信号机具体名称，且与微机监测系统兼容。

12. 信号机XB箱配线按灯位颜色相对应配线，轨道电路送端（用红色）、受端配线（用绿色）颜色区分开、电话线引出用蓝线，报警用白线。

电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。

根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。

1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。

“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。

1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。

1.4 各单位可结合本单位实际制定实施细则。

1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。

1.6 本规范自下发之日起执行。

2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。

2.1.1围栏可分为:可伸缩型和非伸缩型。

2.1.2提示遮栏：由立杆和提示绳（带）组成。

围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。

2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。

2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。

2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。

2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。

表不同高度的可能坠落范围半径2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。

表设备不停电时的安全距离2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。

2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。

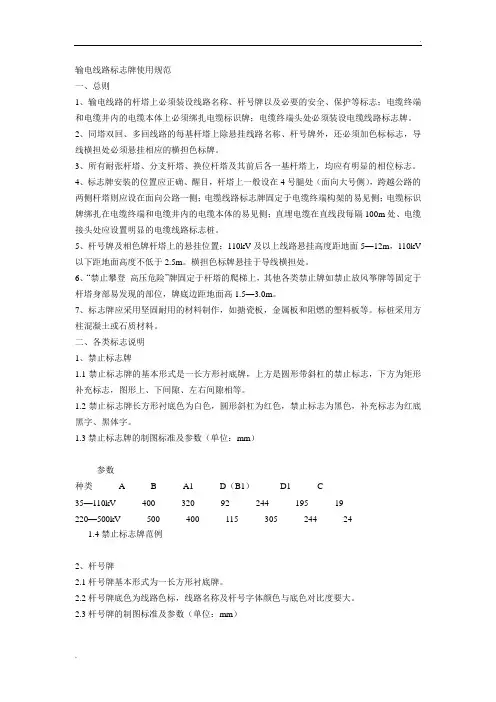

输电线路标志牌使用规范一、总则1、输电线路的杆塔上必须装设线路名称、杆号牌以及必要的安全、保护等标志；电缆终端和电缆井内的电缆本体上必须绑扎电缆标识牌；电缆终端头处必须装设电缆线路标志牌。

2、同塔双回、多回线路的每基杆塔上除悬挂线路名称、杆号牌外，还必须加色标标志，导线横担处必须悬挂相应的横担色标牌。

3、所有耐张杆塔、分支杆塔、换位杆塔及其前后各一基杆塔上，均应有明显的相位标志。

4、标志牌安装的位置应正确、醒目，杆塔上一般设在4号腿处（面向大号侧），跨越公路的两侧杆塔则应设在面向公路一侧；电缆线路标志牌固定于电缆终端构架的易见侧；电缆标识牌绑扎在电缆终端和电缆井内的电缆本体的易见侧；直埋电缆在直线段每隔100m处、电缆接头处应设置明显的电缆线路标志桩。

5、杆号牌及相色牌杆塔上的悬挂位置：110kV及以上线路悬挂高度距地面5—12m，110kV 以下距地面高度不低于2.5m。

横担色标牌悬挂于导线横担处。

6、“禁止攀登高压危险”牌固定于杆塔的爬梯上，其他各类禁止牌如禁止放风筝牌等固定于杆塔身部易发现的部位，牌底边距地面高1.5—3.0m。

7、标志牌应采用坚固耐用的材料制作，如搪瓷板，金属板和阻燃的塑料板等。

标桩采用方柱混凝土或石质材料。

二、各类标志说明1、禁止标志牌1.1禁止标志牌的基本形式是一长方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形补充标志，图形上、下间隙、左右间隙相等。

1.2禁止标志牌长方形衬底色为白色，圆形斜杠为红色，禁止标志为黑色，补充标志为红底黑字、黑体字。

1.3禁止标志牌的制图标准及参数（单位：mm）参数种类 A B A1 D（B1）D1 C35—110kV 400 320 92 244 195 19220—500kV 500 400 115 305 244 241.4禁止标志牌范例2、杆号牌2.1杆号牌基本形式为一长方形衬底牌。

2.2杆号牌底色为线路色标，线路名称及杆号字体颜色与底色对比度要大。

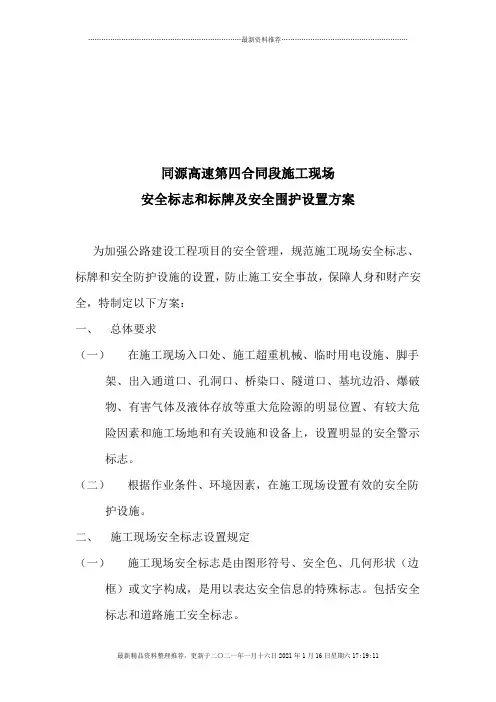

同源高速第四合同段施工现场安全标志和标牌及安全围护设置方案为加强公路建设工程项目的安全管理，规范施工现场安全标志、标牌和安全防护设施的设置，防止施工安全事故，保障人身和财产安全，特制定以下方案：一、总体要求（一）在施工现场入口处、施工超重机械、临时用电设施、脚手架、出入通道口、孔洞口、桥染口、隧道口、基坑边沿、爆破物、有害气体及液体存放等重大危险源的明显位置、有较大危险因素和施工场地和有关设施和设备上，设置明显的安全警示标志。

（二）根据作业条件、环境因素，在施工现场设置有效的安全防护设施。

二、施工现场安全标志设置规定（一）施工现场安全标志是由图形符号、安全色、几何形状（边框）或文字构成，是用以表达安全信息的特殊标志。

包括安全标志和道路施工安全标志。

（二）安全标志牌的制作符合,《大同至浑源高速公路工程施工各类安全警告、告示标志牌标准》要求。

（三）在施工现场出入口或者沿线各交叉口、施工起重机、拌合站、临时用电设施、爆破物及有害危险存放处以及孔洞口、隧道口、基坑边沿、脚手架、桥梁边沿等危险部位设置明显的安全警示标志。

（四）施工现场安全标志使用要求1、安全标志设在与安全有关的醒目地方，并使过路行人及车辆看见，有足够的时间来注意它所表示的内容。

环境信息标志设在有关场所的入口处和醒目处。

局部信息标志应设在所涉及的相应危险地点或设备附近的醒目处。

2、安全标志设置高度，尽量与视线高度相一致。

道路施工标志板下缘在支撑面200MM\以上。

3、施工现场安全标志的类型、数量根据危险部位的性质，分别设置不同的安全标志。

4、安全标志的平面与视线夹角接近90°角，最小夹角不低于75°。

5、多个安全标志在一起放置时，按照警告、禁止、指令、提示类型的顺序，先左后右，先上后下的排列。

6、施工现场安全标志保持颜色鲜明、清晰、持久，对于发现破损、变形、褪色和图形符号脱落等影响效果的情况，及时修整或更换。

7、施工现场安全标志不得擅自拆除和移动。

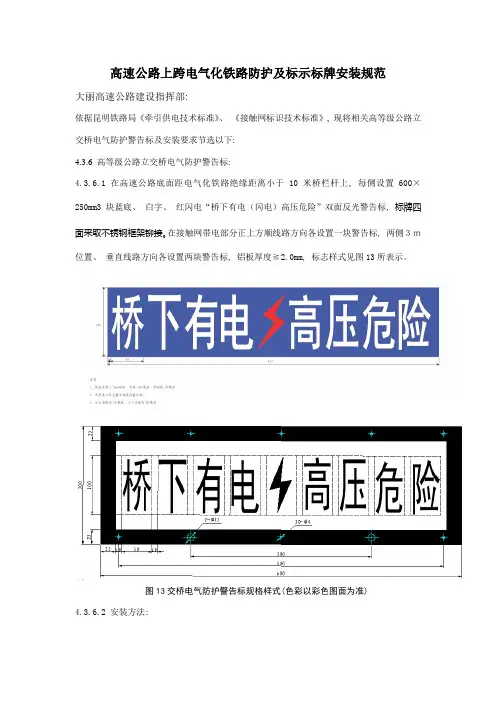

高速公路上跨电气化铁路防护及标示标牌安装规范
大丽高速公路建设指挥部:
依据昆明铁路局《牵引供电技术标准》、《接触网标识技术标准》, 现将相关高等级公路立交桥电气防护警告标及安装要求节选以下:
4.3.6 高等级公路立交桥电气防护警告标:
4.3.6.1 在高速公路底面距电气化铁路绝缘距离小于10米桥栏杆上, 每侧设置600×250mm3块蓝底、白字、红闪电“桥下有电（闪电）高压危险”双面反光警告标, 标牌四面采取不锈钢框架铆接。

在接触网带电部分正上方顺线路方向各设置一块警告标, 两侧３ｍ位置、垂直线路方向各设置两块警告标, 铝板厚度≧2.0mm, 标志样式见图13所表示。

图13交桥电气防护警告标规格样式(色彩以彩色图面为准)
4.3.6.2 安装方法:
图14交桥电气防护警告标安装图示(垂直于铁路线) 图15交桥电气防护警告标安装图示(垂直于公路桥面线)
图16安装示意图。

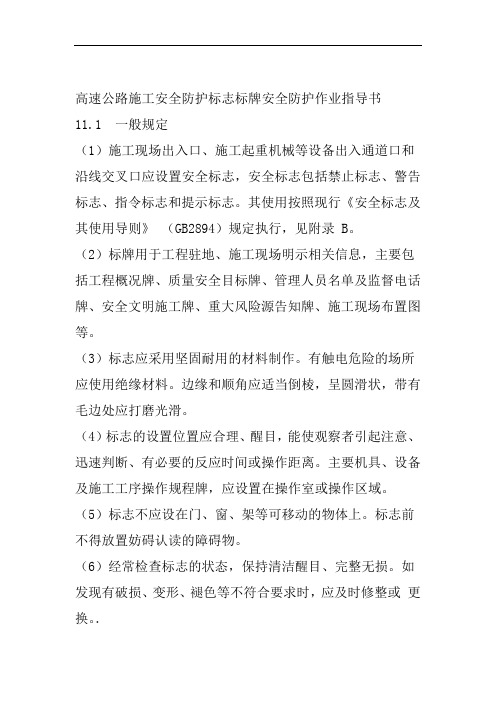

高速公路施工安全防护标志标牌安全防护作业指导书11.1 一般规定（1）施工现场出入口、施工起重机械等设备出入通道口和沿线交叉口应设置安全标志，安全标志包括禁止标志、警告标志、指令标志和提示标志。

其使用按照现行《安全标志及其使用导则》（GB2894）规定执行，见附录 B。

（2）标牌用于工程驻地、施工现场明示相关信息，主要包括工程概况牌、质量安全目标牌、管理人员名单及监督电话牌、安全文明施工牌、重大风险源告知牌、施工现场布置图等。

（3）标志应采用坚固耐用的材料制作。

有触电危险的场所应使用绝缘材料。

边缘和顺角应适当倒棱，呈圆滑状，带有毛边处应打磨光滑。

（4）标志的设置位置应合理、醒目，能使观察者引起注意、迅速判断、有必要的反应时间或操作距离。

主要机具、设备及施工工序操作规程牌，应设置在操作室或操作区域。

（5）标志不应设在门、窗、架等可移动的物体上。

标志前不得放置妨碍认读的障碍物。

（6）经常检查标志的状态，保持清洁醒目、完整无损。

如发现有破损、变形、褪色等不符合要求时，应及时修整或更换。

．（7）根据工程特点和不同的施工阶段，现场安全标志标牌要及时准确地增补、删减或变动，实施动态管理。

11.2 标牌11.2.1 工程概况牌工程概况牌应标明工程名称、工程范围、建设单位、设计单位、质量安全监督单位、监理单位、施工单位等内容。

11.2.2 质量安全目标牌质量安全目标牌应标明施工合同段的安全目标、考核指标、质量目标、分项工程一次验收合格率、创奖（杯）等内容。

11.2.3 管理人员名单及监督电话牌管理人员名单及监督电话牌应对项目经理、技术负责人、安全负责人、工点相关负责人员、总监、监理工程师、现场监理员姓名及监督电话等进行公示。

11,2,4 安全文明施工牌安全文明施工牌应将安全生产管理制度、文明生产管理制度相关内容在现场告知；必要时可将“三宝”、“四口”、“五临边”的相关安全标示牌一起宣传告知。

11.2.5 重大风险源告知牌（1）重大风险源告牌应明确风险位置、风险源特征、风险防范措施、现场监督负责人及电话号码等内容。

高速公路施工安全防护标志标牌安全防护作业指导书11.1 一般规定（1）施工现场出入口、施工起重机械等设备出入通道口和沿线交叉口应设置安全标志，安全标志包括禁止标志、警告标志、指令标志和提示标志。

其使用按照现行《安全标志及其使用导则》（GB2894）规定执行，见附录 B。

（2）标牌用于工程驻地、施工现场明示相关信息，主要包括工程概况牌、质量安全目标牌、管理人员名单及监督电话牌、安全文明施工牌、重大风险源告知牌、施工现场布置图等。

（3）标志应采用坚固耐用的材料制作。

有触电危险的场所应使用绝缘材料。

边缘和顺角应适当倒棱，呈圆滑状，带有毛边处应打磨光滑。

（4）标志的设置位置应合理、醒目，能使观察者引起注意、迅速判断、有必要的反应时间或操作距离。

主要机具、设备及施工工序操作规程牌，应设置在操作室或操作区域。

（5）标志不应设在门、窗、架等可移动的物体上。

标志前不得放置妨碍认读的障碍物。

（6）经常检查标志的状态，保持清洁醒目、完整无损。

如发现有破损、变形、褪色等不符合要求时，应及时修整或更换。

．（7）根据工程特点和不同的施工阶段，现场安全标志标牌要及时准确地增补、删减或变动，实施动态管理。

11.2 标牌11.2.1 工程概况牌工程概况牌应标明工程名称、工程范围、建设单位、设计单位、质量安全监督单位、监理单位、施工单位等内容。

11.2.2 质量安全目标牌质量安全目标牌应标明施工合同段的安全目标、考核指标、质量目标、分项工程一次验收合格率、创奖（杯）等内容。

11.2.3 管理人员名单及监督电话牌管理人员名单及监督电话牌应对项目经理、技术负责人、安全负责人、工点相关负责人员、总监、监理工程师、现场监理员姓名及监督电话等进行公示。

11,2,4 安全文明施工牌安全文明施工牌应将安全生产管理制度、文明生产管理制度相关内容在现场告知；必要时可将“三宝”、“四口”、“五临边”的相关安全标示牌一起宣传告知。

11.2.5 重大风险源告知牌（1）重大风险源告牌应明确风险位置、风险源特征、风险防范措施、现场监督负责人及电话号码等内容。

同源高速第四合同段施工现场安全标志和标牌及安全围护设置方案为加强公路建设工程项目的安全治理，规范施工现场安全标志、标牌和安全防护设施的设置，防止施工安全事故，保障人身和财产安全，特制定以下方案：一、总体要求（一）在施工现场入口处、施工超重机械、临时用电设施、脚手架、出入通道口、孔洞口、桥染口、隧道口、基坑边沿、爆破物、有害气体及液体存放等重大危险源的明显位置、有较大危险因素和施工场地和有关设施和设备上，设置明显的安全警示标志。

（二）依照作业条件、环境因素，在施工现场设置有效的安全防护设施。

二、施工现场安全标志设置规定（一）施工现场安全标志是由图形符号、安全色、几何形状（边框）或文字构成，是用以表达安全信息的专门标志。

包括安全标志和道路施工安全标志。

（二）安全标志牌的制作符合,《大同至浑源高速公路工程施工各类安全警告、告示标志牌标准》要求。

（三）在施工现场出入口或者沿线各交叉口、施工起重机、拌合站、临时用电设施、爆破物及有害危险存放处以及孔洞口、隧道口、基坑边沿、脚手架、桥梁边沿等危险部位设置明显的安全警示标志。

（四）施工现场安全标志使用要求1、安全标志设在与安全有关的醒目地点，并使过路行人及车辆看见，有足够的时刻来注意它所表示的内容。

环境信息标志设在有关场所的入口处和醒目处。

局部信息标志应设在所涉及的相应危险地点或设备附近的醒目处。

2、安全标志设置高度，尽量与视线高度相一致。

道路施工标志板下缘在支撑面200MM\以上。

3、施工现场安全标志的类型、数量依照危险部位的性质，分不设置不同的安全标志。

4、安全标志的平面与视线夹角接近90°角，最小夹角不低于75°。

5、多个安全标志在一起放置时，按照警告、禁止、指令、提示类型的顺序，先左后右，先上后下的排列。

6、施工现场安全标志保持颜色鲜亮、清晰、持久，关于发觉破损、变形、褪色和图形符号脱落等阻碍效果的情况，及时修整或更换。

7、施工现场安全标志不得擅自拆除和移动。

高速公路施工安全防护标志标牌制作安装和设置要求B.1 标志标牌制作(1)禁止标志的基本形式（附图 B.1-1）禁止标志的制作要求按现行《安全标志及其使用导则》(GB 2894)执行。

(2)警告标志的基本形式（附图 B.1-2）警告标志的制作要求按现行《安全标志及其使用导则》(GB 2894)执行。

(3)指令标志的基本形式（附图 B.1-3）指令标志的制作要求按现行《安全标志及其使用导则》(GB 2894)执行。

(4)提示标志的基本形式（附图 B.1-4）提示标志的制作要求按现行《安全标志及其使用导则》(GB 2894)执行。

(5)安全员袖标的基本形式（附图 B.1-5）(6)胸卡的基本形式（附图 B.1-6）(7)400×300 标牌的基本形式（附图 B.1-7）(8)800×600 标牌的基本形式（附图 B.1-8）(9)600×800 标牌的基本形式（附图 B.1-9）(10)1500×2000 标牌的基本形式（附图 B.1-10）（11）2000×1500 标牌的基本形式（附图 B.1- - 11） (12) 2500×2000 标牌的基本形式（附图 B.1- - 12）B.2 标志标牌设置（1）禁止标志（附表 B.2-1 ）附表 B.2-1 禁止标志设置要求序号名称图形制作要求安装要求设置范围和部位1 禁止放易燃物尺寸为300 ㎜×400 ㎜悬挂或粘贴钢筋加工场电焊作业区、涵洞电焊作业区、桥梁电焊作业区、预制场电焊作业区等具有明火设备或高温的作业场所，各种焊接、切割等动火场所2 禁止合闸尺寸为300 ㎜×400 ㎜悬挂或粘贴总配电箱、二级配电箱、开关箱等用电设备相应开关处3 尺寸为300 ㎜×400 ㎜悬挂或粘贴混凝土储存罐下方等不允许攀爬的有危险的建筑物、构筑物、设备处4 禁止抛物尺寸为300 ㎜×400 ㎜悬挂或粘贴桥梁人工挖孔桩孔扣，桥梁墩身施工每节操作平台及走道，桥梁桥面临边处，隧道洞内作业平台，台车（架）顶部等高处作业现场，深沟（坑）等抛物易伤人的地点5 禁止入内尺寸为300 ㎜×400 ㎜悬挂或粘贴易造成事故或对人员有伤害的场所，高压设备室、配电房等入口处6 禁止停留尺寸为300 ㎜×400 ㎜悬挂或粘贴危险路口、钢筋加工场吊装作业区、预制场吊装作业区、混凝土拌和站输送带下方、桥梁预制梁假架设区下方等对人员具有直接危险的场所7 禁止吸烟尺寸为300 ㎜×400 ㎜悬挂或粘贴钢筋加工场、预制场、桥梁、隧道施工现场氧气瓶及乙炔瓶存放区，混凝土拌和站油罐等易燃易爆堆放处和有乙类火灾危险物质的场所8 禁止堆放尺寸为300 ㎜×400 ㎜悬挂或粘贴应急通道、安全通道及施工操作平台等处9 禁止暴晒尺寸为300 ㎜×400 ㎜悬挂或粘贴钢筋加工场、预制场、桥梁、隧道施工现场氧气瓶及乙炔瓶存放区和使用氧气瓶、乙炔瓶区域等易燃、易爆物等处10 禁止掉落焊花尺寸为300 ㎜×400 ㎜悬挂或粘贴桥梁跨河／路施焊处等，跨越或紧邻通航河道、铁路、公路等施焊场所11 禁止翻越防护栏尺寸为300 ㎜×400 ㎜悬挂或粘贴设立防护栏或邻近既有线施工现场的防护栏12 禁止倾倒垃圾尺寸为300 ㎜×400 ㎜悬挂或粘贴施工现场的作业平台13 禁止排放油污尺寸为300 ㎜×400 ㎜悬挂或粘贴施工现场水上作业平台14 禁止向水中排放泥浆尺寸为300 ㎜×400 ㎜悬挂或粘贴施工现场水上钻孔平台15 5 ㎞限速牌尺寸为300 ㎜×400 ㎜悬挂或粘贴场内道路及隧道洞口设置 5㎞限速牌，隧道成洞段处设置 15㎞限速牌16 施工重地闲人免进尺寸为300 ㎜×400 ㎜悬挂或粘贴拌和站、加工场、制梁场（预制场）、现浇梁、隧道洞口、施工工地等现场的出入口、重点部位的醒目位置17 机房重地闲人免进尺寸为300 ㎜×400 ㎜悬挂或粘贴拌和站、制梁场（预制场）的控制室和发电机房、抽水机房等处（2）警告标志（附表 B.2-2 ）附表 B.2-2警告标志设置要求序号名称图形制作要求安装要求设置范围和部位1 当心触电尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴桥梁配电箱（柜）钢筋加工场开关箱，涵洞开关箱，混凝土拌和站开关箱；钢筋加工场电焊作业区，涵洞电焊作业区，桥梁电焊作业区，预制场电焊作业区；隧道用电设备，隧道洞内外变压器等有可能发生触电危险的电器设备和线路、配电箱（柜）、开关箱、变压器、用电设备处2 当心吊物尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴钢筋加工场吊装作业区，预制场吊装作业区等有吊装设备作业的场所3 当心弧光尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴钢筋加工场电焊作业区，涵洞电焊作业区，桥梁电焊作业区，预制场电焊作业区等由于弧光可能造成眼部伤害的各种焊接作业场所4 当心火灾尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴可燃物质的储运、使用等场所，钢筋加工场、涵洞、桥梁、预制场电气焊作业区，涵洞易燃易爆处等易发生火灾的危险场所5 当心机械伤人尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴钢筋加工场机械设备处，涵洞机械设备处，桥梁机械设备处，预制场机械设备处，桥梁钻孔作业区等易发生机械卷人、轧压、碾压、剪切等机械伤害的作业场所6 当心坑洞尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴桥梁钻孔桩孔口等预留孔洞及各种深坑的上方，具有坑洞易造成伤害的作业地点7 当心落物尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴桥梁墩身下方落物区域，桥梁预制梁架设下方，桥梁交叉作业区，隧道洞口作业平台，台车（架）栏杆下方等高处作业立体交叉作业等的下方，易发生落物危险的地点8 当心塌方尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴边坡及土方作业的深坑、深槽、路基边堑开挖处，路基抗滑桩施工处等易发生塌方危险的地段9 当心中毒尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴桥梁人工挖孔桩孔口等易产生有毒、有害气体的场所10 当心扎脚尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴涵洞洞口、作业平台、台车（架）栏杆下方易造成脚部伤害的作业地点11 当心坠落尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴混凝土拌和站储存罐下方，桥梁人工挖孔桩孔口，桥梁墩身施工每节操作平台及走道，隧道洞内作业平台，台车（架）顶部，预制场材料罐下等易发生坠落事故的作业地点12 注意安全尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴涵洞防护栏杆上，混凝土拌和站主要道路旁，混凝土拌和站沉淀池防护栏杆上，混凝土拌和站油罐、氧气瓶，乙炔瓶存放区，既有线施工现场，桥梁醒目位置，桥梁基坑防护栏杆上，隧道洞口，预制场沉淀池防护栏杆上等易造成人员伤害的场所及设备等处13 当心落石尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴涵洞入口处、路基砌筑边坡等易落石的地段14 当心碰头尺寸为300 ㎜×400㎜黄底黑字悬挂或粘贴桥梁等施工现场狭小、低矮通道处15 保护森林，注意防火尺寸为1500 ㎜×2000 ㎜／字（以“保”字为例），红底白字竖立路基、桥梁等临近林区施工场所16 高压危险尺寸为300 ㎜×400悬挂或粘贴钢筋加工场配电室（柜），混凝土拌和站㎜黄底黑字配电室（柜），隧道洞内外变压器等施工场所变压器、高压电力设备等处17 前方施工减速慢行尺寸为800 ㎜×600㎜黄底黑字竖立隧道洞口作业平台、台车（架）栏杆下方，隧道洞内成洞段等跨越（邻近）道路施工处18 进入施工现场请减速慢行尺寸为800 ㎜×600㎜黄底黑字施工现场工地出入口的醒目位置，场站出入口及工点路口处（3）指令标志（附表 B.2-3 ）附表 B.2-3 指令标志设置要求序号名称图形制作要求安装要求设置范围和部位1 必须穿防护鞋尺寸为300 ㎜×400 ㎜悬挂或粘贴隧道洞口等易伤害脚部的作业场所，具有腐蚀、灼热、触电、碰（刺）伤等危险的作业地点2 必须戴安全帽尺寸为300 ㎜×400 ㎜悬挂或粘贴涵洞防护栏杆上，路基、桥梁醒目位置，隧道洞口等头部易受外力伤害的作业场所3 必须戴防护面罩尺寸为300 ㎜×400 ㎜悬挂或粘贴钢筋加工场电焊作业区、涵洞电焊作业区、桥梁电焊作业区、预制场电焊作业区等易造成人体紫外线辐射的作业场所4 必须戴防护手套尺寸为300 ㎜×400 ㎜悬挂或粘贴钢筋加工场电焊作业区、涵洞电焊作业区、桥梁电焊作业区、预制场电焊作业区、钢筋加工场气割作业区、涵洞气割作业区、桥梁气割作业区、预制场气割作业区等易伤害手部的作业场所，具有腐蚀、污染、灼热、冰冻及触电危险等作业场所5 必须戴防护眼镜尺寸为300 ㎜×400 ㎜悬挂或粘贴钢筋加工场气割作业区、涵洞气割作业区、桥梁气割作业区、预制场气割作业区等对眼睛有伤害的作业场所6 必须系安全带尺寸为300 ㎜×400 ㎜悬挂或粘贴桥梁高处作业区、隧道作业平台、台车（架）顶部等易发生坠落危险的作业场所7 注意通风尺寸为300 ㎜×400 ㎜悬挂或粘贴隧道洞口等空气不流通，易发生窒息、中毒等作业场所8 进入施工现场必须戴安全帽尺寸为300 ㎜×400 ㎜悬挂或粘贴施工现场的工地出入口醒目位置、隧道洞口等9 泥浆池危险请勿靠尺寸为300 ㎜×400 ㎜悬挂或粘贴桥梁泥浆池防护栏杆（4）提示标志（附表 B.2-4 ）近 10沉淀池危 险请勿靠近 尺寸为300 ㎜×400 ㎜悬挂或粘贴拌和站、制梁场（预制场）沉淀池防护栏杆上11张拉危险请 勿靠近 尺寸为300 ㎜×400 ㎜ 悬挂或粘贴 制梁场（预制场）现浇梁预应力张拉作业区 12基坑危险 请勿靠近 尺寸为300 ㎜×400 ㎜悬挂或粘贴涵洞、桥梁基坑靠便道侧防护栏13必须系安全 绳尺寸为300 ㎜×400 ㎜悬挂或粘贴桥梁频繁移动且无法 系安全带的高处作业、临 边作业、悬空作业等场所序名称 图形制作要求 安装设置范围和附表 B.2-4 提示标志设置要求（5）标牌（附表 B.2-5 ） 附表 B.2-5 标牌设置要求号 要求 部位 1灭火器 提示标志尺寸为300 ㎜×400 ㎜悬挂或粘 贴易燃易爆处等需指示灭火器的处所2 灭火设 备提示标志尺寸为 300 ㎜×400 ㎜悬挂或粘 贴钢筋加工场、混凝土拌和站醒目位置等需指示灭火设备的处所序号 名称 图形 制作要求 安装要求设置范围和部位1 工程概 况牌尺寸为一般 为2500竖立 桥梁、站场、拌和站、 梁场等重点工程的醒㎜×2000㎜（在大型枢纽等工程处可根据现场情况确定尺寸）目位置，施工现场工地出入口醒目位置2 质量安全目标牌尺寸为一般为2500 ㎜×2000㎜（在大型枢纽等工程处可根据现场情况确定尺寸）竖立桥梁、站场、拌和站、梁场等重点工程的醒目位置，施工现场工地出入口醒目位置3 环保目标公示牌尺寸为一般为2500 ㎜×2000㎜（在大型枢纽等工程处可根据现场情况确定尺寸）竖立桥梁、隧道、站场、拌和站、梁场等重点工程的醒目位置，施工现场工地出入口醒目位置4 工程公示牌尺寸为一般为2500 ㎜×2000㎜（在大型枢纽等工程处竖立桥梁、站场、拌和站、梁场等重点工程的醒目位置，施工现场工地出入口醒目位置可根据现场情况确定尺寸）5 管理人员名单及监督电话牌尺寸为一般为2500 ㎜×2000㎜（在大型枢纽等工程处可根据现场情况确定尺寸）竖立桥梁、站场、拌和站、梁场等重点工程的醒目位置，施工现场工地出入口醒目位置6 安全文明施工牌尺寸为一般为2500 ㎜×2000竖立桥梁、站场、拌和站、梁场等重点工程的醒目位置，施工现场工地出入口醒㎜（在大型枢纽等工程处可根据现场情况确定尺寸）目位置7 尺寸为一般为2500 ㎜×2000㎜（在大型枢纽等工程处可根据现场情况确定尺寸）竖立桥梁、站场、拌和站、梁场等重点工程的醒目位置，施工现场工地出入口醒目位置8 施工现场布置图尺寸为一般为2500 ㎜×2000㎜（在大型枢纽等工程处可根据现场情况确定尺寸）竖立桥梁、站场、拌和站、梁场等重点工程的醒目位置，施工现场工地出入口醒目位置9 施工标识牌尺寸为一般为800 ㎜×600 ㎜（在大型枢纽等工程处可根竖立或悬挂施工机械单位工程、分部工程、分项工程施工处设备处据现场情况确定尺寸）10 机械设备标识牌尺寸为400 ㎜×300 ㎜悬挂、粘贴施工机械设备处11 材料标识牌尺寸为400 ㎜×300 ㎜竖立储料区12 （半）成品材料标识牌尺寸为400 ㎜×300 ㎜竖立、悬挂各种材料的半成品、成品存放区13 配合比标识牌尺寸为800 ㎜×600 ㎜竖立、悬挂拌和机及拌和楼操作室14 项目负责人带班公示牌尺寸为800 ㎜×600 ㎜竖立、悬挂施工现场15 XX 操作规程公示牌尺寸为800 ㎜×600 ㎜竖立施工场地醒目位置16 应急救援流程图尺寸为1500 ㎜×2000㎜竖立施工现场17 应急联系电话公示牌尺寸为1500 ㎜×2000㎜竖立施工现场。

警示标牌布置与悬挂施工现场应当根据工程特点及施工的不同阶段，有针对性地设置、悬挂平安标志。

、平安标志的定义平安警示标志是指提醒人们注意的各种标牌、文字、符号以及灯光等。

一般来说，平安警示标志包括平安色和平安标志。

平安警示标志应当明显，便于作业人员识别。

如果是灯光标志，要求明亮显眼；如果是文字图形标志，那么要求明确易懂。

根据〔平安色〕哪2893—82规定，平安色是表达平安信息含义的颜色，平安色分为红、黄、蓝、绿四种颜色，分别表示禁止、警告、指令和提示。

根据〔平安标志〕CD2894—％规定，平安标志是用于表达特定信息的标志，由图形符号、平安色、几何图形〔边框〕或文字组成。

平安标志分禁止标志、警告标志、指令标志和提示标志。

平安警示标志的图形、尺寸、颜色、文字说明和制作材料等，均应符合国家标准规定。

、设置悬挂平安标志的意义施工现场施工机械、机具种类多、高空与交叉作业多、临时设施多、不平安因素多、作业环境复杂，属于危险因素较大的作业场所，容易造成人身伤亡事故。

在施工现场的危险部位和有关设备、设施上设置平安警示标志，这是为了提醒、警示进入施工现场的管理人员、作业人员和有关人员，要时刻认识到所处环境的危险性，随时保持清醒和警惕，防止事故发生。
