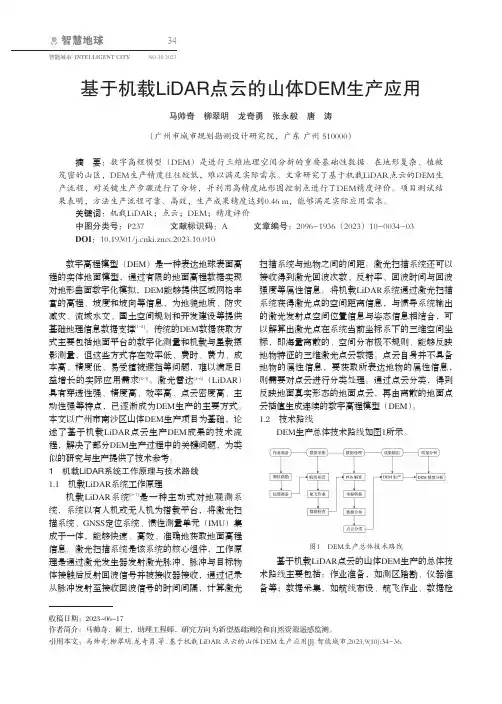

智慧地球NO.10 202334智能城市 INTELLIGENT CITY基于机载LiDAR点云的山体DEM生产应用马帅奇 柳翠明 龙奇勇 张永毅 唐涛(广州市城市规划勘测设计研究院,广东 广州 510000)摘要:数字高程模型(DEM )是进行三维地理空间分析的重要基础性数据。
在地形复杂、植被茂密的山区,DEM生产精度往往较低,难以满足实际需求。
文章研究了基于机载LiDAR点云的DEM生产流程,对关键生产步骤进行了分析,并利用高精度地形图控制点进行了DEM精度评价。
项目测试结果表明,方法生产流程可靠、高效,生产成果精度达到0.46 m,能够满足实际应用需求。
关键词:机载LiDAR;点云;DEM;精度评价中图分类号:P237 文献标识码:A 文章编号:2096-1936(2023)10-0034-03DOI :10.19301/ki.zncs.2023.10.010数字高程模型(DEM )是一种表达地球表面高程的实体地面模型,通过有限的地面高程数据实现对地形曲面数字化模拟,DEM能够提供区域网格丰富的高程、坡度和坡向等信息,为地貌地质、防灾减灾、流域水文、国土空间规划和开发建设等提供基础地理信息数据支撑[1-2]。
传统的DEM数据获取方式主要包括地面平台的数字化测量和机载与星载摄影测量,但这些方式存在效率低、费时、费力、成本高、精度低、易受植被遮挡等问题,难以满足日益增长的实际应用需求[2-3]。
激光雷达[4-6](LiDAR )具有穿透性强、精度高、效率高、点云密度高、主动性强等特点,已逐渐成为DEM生产的主要方式。
本文以广州市南沙区山体DEM生产项目为基础,论述了基于机载LiDAR点云生产DEM成果的技术流程,解决了部分DEM生产过程中的关键问题,为类似的研究与生产提供了技术参考。
1 机载LiDAR 系统工作原理与技术路线1.1 机载LiDAR系统工作原理机载LiDAR系统[5-7]是一种主动式对地观测系统,系统以有人机或无人机为搭载平台,将激光扫描系统、GNSS定位系统、惯性测量单元(IMU )集成于一体,能够快速、高效、准确地获取地面高程信息。
