菲林管制作业规范
1、目的确保菲林管制标准化，使生产使用的菲林品质得到保证，提升产量。
2、适用范围本规定适用于公司菲林制作、检验、使用和管理部门。
3、职责3.1工程部负责Gerber资料的制作、光绘资料的提供。
3.2品质部负责对制作好的菲林进行检查验收。
3.3生产部负责菲林领取，使用过程中的清洁保管及菲林使用次数的统计。
4、使用工具菲林底片、重氮片、曝光机、40X体视镜、手术刀、大剪刀、氨水、除尘胶滚、酒精、菲林水、菲林笔、无尘纸、菲林专用袋、温湿度计、100X目镜。
5、作业流程和作业内容5.1作业流程见附页5.2作业内容5.2.1工程部制作人员将处理好的菲林文件准确无误地发至外协厂商，需保证所发出的菲林必须在：白天6小时，夜班12小时内催收回厂，所有回厂的菲林均由工程部人员签收登记在《菲林外发登记表》。
5.2.2签收好的菲林需到物测室做二次元测量，根据实测底片数据与设计值做对比，判定底片涨缩比例是否在要求范围内(标准：±0.02mm),线宽线距是否符合要求，细手指大于128pin 时，必须测手指总宽度（工程提供标准），并记录于《菲林测量记录》。
5.2.3 PQC检验员对回厂黑片进行检查,再依据工程图逐项对底片进行检查,检查结果填写于《黑菲林检验记录表》上，有不符合项及时回馈至工程部；如有因光绘、显影或复片造成的不良,如线细、间距不足、线路模糊、大面积沙孔、黑线、刮花开路、图形移位等异常现象时,应及时反馈至工程人员,不合格的底片需通知工程设计部重新外发菲林,并记录于《菲林检验记录表》，重新外发菲林回厂合格后方可进入下一步骤。
5.2.4 由菲林管理员将黑菲林翻制成重氮片5.2.4.1将重氮片裁剪成与黑菲林相应大小的片。
5.2.4.2将曝光机电源打开并打开光源起动器，检查灯的能量，并设置曝光能量值。
5.2.4.3用无尘纸蘸少许菲林水将曝光机工作台面清洁干净。
5.2.4.4将剪好的重氮片药面与黑菲林药面相接触，打开抽真空开关，确认真空抽净后再进行曝光。
菲林制作及管理
3．2对于量产菲林，由工程部进行自检，自检合格后签名确认；再由菲林检查员检查，检查合格后签名确认；。
4．3所有自检或检查合格后都在《菲林收发记录表》签名确认。
5．菲林的复制
5．1生产部复制生产部菲林时必须先做曝光尺，21格曝光尺，3格为准，由IPQC确认曝光尺OK后方能复制。
5．2复制数量
序号
产品数量（PNL）
2．2．3日期编号清楚正确。
2．3字符菲林：
2．3．1根据线路菲林检查字符菲林对位是否正确。
2．3．2检查UL标记、字符是否正确；是否清晰。
2．3．3日期编号清楚正确。
4．菲林的确认：
4．1对于菲林，由工程部进行自检，自检合格后签名确认；再由菲林检查员检查，检查合格后签名确认（详见样品菲林流程图）。
1．工程部根据图纸或样品进行产品排版，绘制产品单体图，然后根据排版图制作菲林。
2．工程部按《CAD/CAM制作》制作菲林。菲林编号详见《工程资料编号管理》。
2．1线路菲林：
2．1．1根据客户图检查线宽线距是否正确。
2．1．2线路、焊盘有无缺损、突出、合线等问题。
2．1．3焊盘位置是否正确，线路是否圆滑。
复制数量（套）
1
50以内（含50）
2
2
51~100（含100）
3
3
101~200（含200）
4
4
200以上
6
5．3复制的黄菲林经菲林员自检后交IPQC确认。
管理标准
编号
版次
A.0
页
3/4
生效日
名称
菲林制作及管理
5．4 IPQC确认过程中发现菲林有问题退回菲林员处理，若不能修补的菲林员必须重新复制菲林，不能修补的报废菲林,菲林员应做详细记录。
4．3所有自检或检查合格后都在《菲林收发记录表》签名确认。
5．菲林的复制
5．1生产部复制生产部菲林时必须先做曝光尺，21格曝光尺，3格为准，由IPQC确认曝光尺OK后方能复制。
5．2复制数量
序号
产品数量（PNL）
2．2．3日期编号清楚正确。
2．3字符菲林：
2．3．1根据线路菲林检查字符菲林对位是否正确。
2．3．2检查UL标记、字符是否正确；是否清晰。
2．3．3日期编号清楚正确。
4．菲林的确认：
4．1对于菲林，由工程部进行自检，自检合格后签名确认；再由菲林检查员检查，检查合格后签名确认（详见样品菲林流程图）。
1．工程部根据图纸或样品进行产品排版，绘制产品单体图，然后根据排版图制作菲林。
2．工程部按《CAD/CAM制作》制作菲林。菲林编号详见《工程资料编号管理》。
2．1线路菲林：
2．1．1根据客户图检查线宽线距是否正确。
2．1．2线路、焊盘有无缺损、突出、合线等问题。
2．1．3焊盘位置是否正确，线路是否圆滑。
复制数量（套）
1
50以内（含50）
2
2
51~100（含100）
3
3
101~200（含200）
4
4
200以上
6
5．3复制的黄菲林经菲林员自检后交IPQC确认。
管理标准
编号
版次
A.0
页
3/4
生效日
名称
菲林制作及管理
5．4 IPQC确认过程中发现菲林有问题退回菲林员处理，若不能修补的菲林员必须重新复制菲林，不能修补的报废菲林,菲林员应做详细记录。
网板及菲林管理规定.doc
5.2.4当1级网板报废，应将2级中的最先制作的那块标注为1级。若是有数块相同的网板，任选一块。
5.3网板和菲林的取用、用完入库、保存：
5.3.1网板和菲林取用时，生产组应由专人负责。领用时要在相关表单上签字。
5.3.2网板和菲林用完入库时，由归还人员在归还栏内签字。
5.3.3网板和菲林的保存。仓管人员应将网板和菲林放置在指定的位置。不得将网板和菲林放置非指定区域。网板和菲林的放置应将使用最多、版次最新的放置在易取用的地方。
b.网板的外框尺寸，网板的开口图形离外框的尺寸
c.印刷油墨的类型
5.1.5制作完的网板和菲林需验收以下项目：
网板型号、版本号、网板是否有凹陷、折痕变形等
5.2网板和菲林的编号：
5.2.1所有的网板和菲林必须注明网板的编号、版次、制造日期。
5.2.2当出现数块相同的网板，应注明使用等级
5.2.3网板的使用等级分为1级和2级，1级为最先使用的网板，2级为备用。
版本
修订内容
修订日期
修订者
核 准
审 核
拟 案
张健
1.目的
为了充分利用现有人力及空间，对公司现有菲林网板进行有效管理，确保网板的正确合理使用和储存；防止不良网板流入制程使用。
2.范围
凡公司所有菲林及网板皆适用。
3.定义
无
4.相关责任单位
生产部——负责网板的使用和管理;
品保部——负责菲林的使用和管理;
5.程序
6.相关文件
无
7.使用表单
《报废申请表》
5.4网板的测试：
5.4.1网板的测试由指定测试人员完成。
5.4.2网板的测试应使用张力计测量
5.4.3测量位置为四角与中心共五个点
5.3网板和菲林的取用、用完入库、保存：
5.3.1网板和菲林取用时，生产组应由专人负责。领用时要在相关表单上签字。
5.3.2网板和菲林用完入库时，由归还人员在归还栏内签字。
5.3.3网板和菲林的保存。仓管人员应将网板和菲林放置在指定的位置。不得将网板和菲林放置非指定区域。网板和菲林的放置应将使用最多、版次最新的放置在易取用的地方。
b.网板的外框尺寸，网板的开口图形离外框的尺寸
c.印刷油墨的类型
5.1.5制作完的网板和菲林需验收以下项目：
网板型号、版本号、网板是否有凹陷、折痕变形等
5.2网板和菲林的编号：
5.2.1所有的网板和菲林必须注明网板的编号、版次、制造日期。
5.2.2当出现数块相同的网板，应注明使用等级
5.2.3网板的使用等级分为1级和2级，1级为最先使用的网板，2级为备用。
版本
修订内容
修订日期
修订者
核 准
审 核
拟 案
张健
1.目的
为了充分利用现有人力及空间，对公司现有菲林网板进行有效管理，确保网板的正确合理使用和储存；防止不良网板流入制程使用。
2.范围
凡公司所有菲林及网板皆适用。
3.定义
无
4.相关责任单位
生产部——负责网板的使用和管理;
品保部——负责菲林的使用和管理;
5.程序
6.相关文件
无
7.使用表单
《报废申请表》
5.4网板的测试：
5.4.1网板的测试由指定测试人员完成。
5.4.2网板的测试应使用张力计测量
5.4.3测量位置为四角与中心共五个点
【精选】生产菲林制作检查控制管理指示
1.0目的旨在建立菲林中心生产菲林检查与发放控制的规范，以确保生产菲林的品质符合生产及客户的要求。
2.0范围适用于PE菲林中心菲林检查工作，以及菲林工具的查核、收发控制。
3.0参考文件3.1HDI板制作指引3.2工具孔及工具盘制作指示3.3工具发放回收管理指示4.0定义4.1 菲林工具：指提供给生产部做板使用的各种生产菲林，包括内层、CFM、外层、阻焊曝光、挡油、字符、选择性印油等，以及检查使用的孔点外形菲林等。
4.2 菲林极性及药膜面定义，见下表：4.3菲林中心使用的主要设备设备名称品牌型号光绘机Mania SW8850冲片机GLUNZ&JENSEN MultiLine PRO 86 PCB2D测量机SCREEN DR-5500-FⅡ菲林AOI机Orbotech DISCOVER PT光密度仪X-rite X-rite3695.0职责权限5.1产品工程部（PE）负责该指示的制定、修订及具体实施；5.2品质工程部（QE）负责对本指示的审核；5.3生产部（PROD）负责菲林有关项目的验证及监控。
6.0流程图7.0程序7.1内层、CFM菲林制作检查7.1.1光绘菲林，打开光绘机客户端软件Ucam-Smartplot，将CAM输出的正确数据导入，光绘参数设置须符合4.2要求，采用8000dpi光绘；7.1.2菲林静置，为保证菲林尺寸的稳定性，菲林光绘后先静置0.5小时再贴保护膜，以减少菲林尺寸的变形；7.1.3透光密度检查，菲林静置后用X-rite369光透射密度仪进行检查，方法是抽测菲林四角和中央黑色位置，密度必须大于4.1个单位，若有异常，必须通知值班或主管进行处理；。

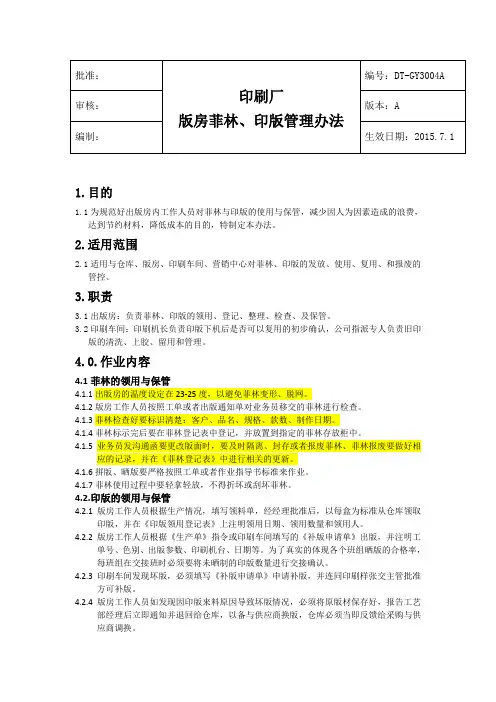

印刷厂 版房菲林、印版管理办法
1.目的1.1为规范好出版房内工作人员对菲林与印版的使用与保管，减少因人为因素造成的浪费，达到节约材料，降低成本的目的，特制定本办法。
2.适用范围2.1适用与仓库、版房、印刷车间、营销中心对菲林、印版的发放、使用、复用、和报废的管控。
3.职责3.1出版房：负责菲林、印版的领用、登记、整理、检查、及保管。
3.2印刷车间：印刷机长负责印版下机后是否可以复用的初步确认，公司指派专人负责旧印版的清洗、上胶、留用和管理。
4.0.作业内容4.1菲林的领用与保管4.1.1出版房的温度设定在23-25度，以避免菲林变形、脱网。
4.1.2版房工作人员按照工单或者出版通知单对业务员移交的菲林进行检查。
4.1.3菲林检查好要标识清楚：客户、品名、规格、款数、制作日期。
4.1.4菲林标示完后要在菲林登记表中登记，并放置到指定的菲林存放柜中。
4.1.5业务员发沟通函要更改版面时，要及时隔离、封存或者报废菲林、菲林报废要做好相应的记录，并在《菲林登记表》中进行相关的更新。
4.1.6拼版、晒版要严格按照工单或者作业指导书标准来作业。
4.1.7菲林使用过程中要轻拿轻放，不得折坏或刮坏菲林。
4.2.印版的领用与保管4.2.1版房工作人员根据生产情况，填写领料单，经经理批准后，以每盒为标准从仓库领取印版，并在《印版领用登记表》上注明领用日期、领用数量和领用人。
4.2.2版房工作人员根据《生产单》指令或印刷车间填写的《补版申请单》出版，并注明工单号、色别、出版参数、印刷机台、日期等。
为了真实的体现各个班组晒版的合格率，每班组在交接班时必须要将未晒制的印版数量进行交接确认。
4.2.3印刷车间发现坏版，必须填写《补版申请单》申请补版，并连同印刷样张交主管批准方可补版。
4.2.4版房工作人员如发现因印版来料原因导致坏版情况，必须将原版材保存好，报告工艺部经理后立即通知并退回给仓库，以备与供应商换版，仓库必须当即反馈给采购与供应商调换。
4.2.6印刷机台发现上机版材有严重的脏点情况应立即通知版房工作人员处理，如因版面脏点及版面的其他问题造成机台误工，由版房人员承担责任。
菲林制作及管理
菲林制作及管理
菲林制作及管理
版次
修订说明
修改日期
修改人
批准人
备注
A
初版
B
增加菲林回收、发放规定
2006．12．26
李才元
审
批
撰写
生产部
品质部
工程部
总经办
日期
一、目的：
确保制作的菲林符合客户及生产要求。
二、适应范围：
适用于公司制作、使用、管理菲林的部门。
三、职责：
1．工程部：负责菲林的制作、审核、发放、报废等处理。
6．2所有部门使用菲林，要在《菲林收发记录表》上登记后方可拿取，用完后要及时归还。
6．3同一产品不同版本菲林，尽量不同时领取使用，以免混用。
6．4菲林保存条件及数量：
6．4．1保存条件：
温度
湿度
室内
21℃±3℃
50%±15%
6．4．2保存数量：
底片
工作菲林
1-2张
1-6张
7．菲林使用及维护：
7．1菲林使用过程中不得有尖锐器具划刮表面，不能随意扔或用力拉拽。
2．2．3日期编号清楚正确。
2．3字符菲林：
2．3．1根据线路菲林检查字符菲林对位是否正确。
2．3．2检查UL标记、字符是否正确；是否清晰。
2．3．3日期编号清楚正确。
3．菲林制作完成，工程部外发交相关供应商制作。
4．菲林的发放
4．1外发菲林回厂后，由工程部文员签收。
次、油墨菲林再使用400次后送工程部报废。
7．6入生产的菲林，由生产部专人进行菲林检查及维护。每天将使用的菲林检验一次，并做好《菲林使用记录》，每周交工程部一次。
8．菲林的回收
8．1菲林在使用过程中，由于刮花等一些其它原因，导致菲林无法修复时，由曝光房开具菲林回收单，并注明其原因，交IQC，由IQC交还工程部。
菲林制作及管理
版次
修订说明
修改日期
修改人
批准人
备注
A
初版
B
增加菲林回收、发放规定
2006．12．26
李才元
审
批
撰写
生产部
品质部
工程部
总经办
日期
一、目的：
确保制作的菲林符合客户及生产要求。
二、适应范围：
适用于公司制作、使用、管理菲林的部门。
三、职责：
1．工程部：负责菲林的制作、审核、发放、报废等处理。
6．2所有部门使用菲林，要在《菲林收发记录表》上登记后方可拿取，用完后要及时归还。
6．3同一产品不同版本菲林，尽量不同时领取使用，以免混用。
6．4菲林保存条件及数量：
6．4．1保存条件：
温度
湿度
室内
21℃±3℃
50%±15%
6．4．2保存数量：
底片
工作菲林
1-2张
1-6张
7．菲林使用及维护：
7．1菲林使用过程中不得有尖锐器具划刮表面，不能随意扔或用力拉拽。
2．2．3日期编号清楚正确。
2．3字符菲林：
2．3．1根据线路菲林检查字符菲林对位是否正确。
2．3．2检查UL标记、字符是否正确；是否清晰。
2．3．3日期编号清楚正确。
3．菲林制作完成，工程部外发交相关供应商制作。
4．菲林的发放
4．1外发菲林回厂后，由工程部文员签收。
次、油墨菲林再使用400次后送工程部报废。
7．6入生产的菲林，由生产部专人进行菲林检查及维护。每天将使用的菲林检验一次，并做好《菲林使用记录》，每周交工程部一次。
8．菲林的回收
8．1菲林在使用过程中，由于刮花等一些其它原因，导致菲林无法修复时，由曝光房开具菲林回收单，并注明其原因，交IQC，由IQC交还工程部。
印刷菲林管理制度范文
印刷菲林管理制度范文印刷菲林管理制度范文第一章总则第一条为了规范印刷菲林管理工作，保证印刷菲林的安全、减少浪费，提高材料的利用率，制定本制度。
第二条本制度适用于本单位所有印刷菲林的管理工作，包括采购、使用、保管、领用和报废。
第三条本制度的目的是保障印刷菲林的安全和质量，提高印刷制作效率，减少资源浪费，确保生产和质量的要求。
第二章印刷菲林的采购第四条印刷菲林的采购应按照以下原则进行：1. 采购部门应根据印刷菲林需求编制采购计划，制定采购策略。
2. 采购部门应对供应商进行评估，确保供应商具备合法经营资格和产品质量可靠。
3. 采购部门应进行合理的询价和比较，选择性价比最高的供应商进行采购。
第五条印刷菲林的采购流程如下：1. 采购计划编制：采购部门根据印刷菲林的使用需求和库存情况，编制采购计划。
2. 供应商评估：采购部门对潜在的供应商进行评估，确定供应商名单。
3. 询价和比较：采购部门向供应商发送询价函，收集报价并进行比较。
4. 采购合同签订：采购部门与选定的供应商签订采购合同，明确交货时间、质量标准和付款方式等条款。
5. 收货检验：采购部门对收到的印刷菲林进行检验，确保质量符合要求。
第三章印刷菲林的使用和领用第六条印刷菲林的使用和领用应按照以下原则进行：1. 使用单位应根据印刷菲林的实际需求进行合理使用，避免浪费。
2. 使用单位应将印刷菲林按照品种、规格进行分类存放，确保易于管理和使用。
3. 印刷菲林的领用应经过申请、审批程序，并填写领用记录，确保责任明确。
第七条使用和领用印刷菲林的流程如下：1. 使用申请：使用单位根据印刷需求，向主管部门提交使用申请。
2. 审批程序：主管部门对使用申请进行审批，确定是否批准。
3. 领用程序：经过审批后，使用单位向仓库提出领用申请，并填写领用记录。
4. 领用验收：使用单位收到印刷菲林后，应进行验收，并记录在领用记录中。
第四章印刷菲林的保管第八条印刷菲林的保管应按照以下原则进行：1. 仓库应具备适宜的温湿度条件，确保印刷菲林的质量不受影响。

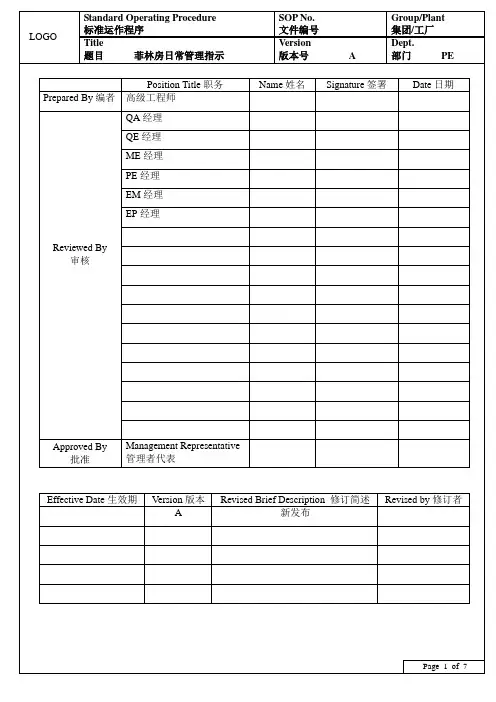

【精选】菲林房日常管理指示
7.2.2.18物料、菲林及文件等存放位置有明显标识且标识规范统一；
7.2.2.19所有设备状态工作标识齐全且标识正确；
7.2.2.20照明灯工作正常，灯罩保持干净、明亮，清洁频率为每月一次；
7.2.3光绘房
7.2.3.1每天早班清洁光绘机、控制电脑和电脑台面
7.2.3.2定影、显影液、无水乙纯需存放在指定区域且须贴有相应的MADS文件标识；
Version版本
Revised Brief Description修订简述
Revised by修订者
A
新发布
Revised Description List修订对照表
A
B
新发布
Content目录
1.0Purpose目的
2.0Scope范围
3.0Reference参考文件
4.0Definition定义
7.5.5药水用量、储存状况监控
每日统计前一天药水使用量和监控储存量，根据实际消耗情况，与预定需求进行对比分析，找出差异产生原因以及决定是否更改每次药水领用数量。
7.5.6失效物料的管理
7.5.6.1如在领用物料中发现失效物料时需第一时间封存并反馈工序负责人，将失效物料退还于物料仓库，并查看现场库存的同类物品确保在线无类似物品存在；
7.2.2.3AOI机、2D测量机、冲片机、复片机、贴膜机等设备表面每天早班清洁一遍；
7.2.2.4配电箱表面每周清洁一次，清洁时务必小心，禁止触动开关；
7.2.2.5每天早班将高架地板清洁一遍，并将各机器底部及墙脚清洁，保证无颗粒垃圾及灰尘；
7.2.2.6办公桌及工作台面上物品须摆放整齐；
7.2.2.7所有外来物料及器件需保证无积尘，若直接裸露而无包装的物品须用无尘纸蘸酒精或用无尘纸擦拭干净；
7.2.2.19所有设备状态工作标识齐全且标识正确；
7.2.2.20照明灯工作正常，灯罩保持干净、明亮，清洁频率为每月一次；
7.2.3光绘房
7.2.3.1每天早班清洁光绘机、控制电脑和电脑台面
7.2.3.2定影、显影液、无水乙纯需存放在指定区域且须贴有相应的MADS文件标识；
Version版本
Revised Brief Description修订简述
Revised by修订者
A
新发布
Revised Description List修订对照表
A
B
新发布
Content目录
1.0Purpose目的
2.0Scope范围
3.0Reference参考文件
4.0Definition定义
7.5.5药水用量、储存状况监控
每日统计前一天药水使用量和监控储存量，根据实际消耗情况，与预定需求进行对比分析，找出差异产生原因以及决定是否更改每次药水领用数量。
7.5.6失效物料的管理
7.5.6.1如在领用物料中发现失效物料时需第一时间封存并反馈工序负责人，将失效物料退还于物料仓库，并查看现场库存的同类物品确保在线无类似物品存在；
7.2.2.3AOI机、2D测量机、冲片机、复片机、贴膜机等设备表面每天早班清洁一遍；
7.2.2.4配电箱表面每周清洁一次，清洁时务必小心，禁止触动开关；
7.2.2.5每天早班将高架地板清洁一遍，并将各机器底部及墙脚清洁，保证无颗粒垃圾及灰尘；
7.2.2.6办公桌及工作台面上物品须摆放整齐；
7.2.2.7所有外来物料及器件需保证无积尘，若直接裸露而无包装的物品须用无尘纸蘸酒精或用无尘纸擦拭干净；

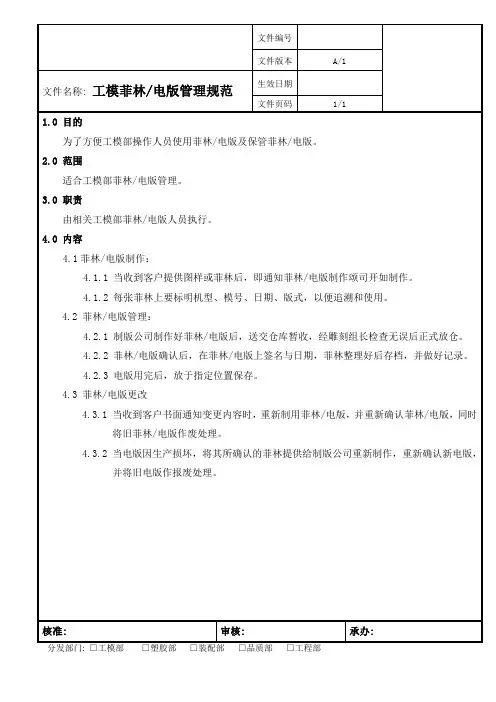

模具塑料制品行业工模菲林电版管理规范
4.3 菲林/电版更改
4.3.1 当收到客户书面通知变更内容时，重新制用菲林/电版，并重新确认菲林/电版，同时将旧菲林/电版作废处理。
4.3.2 当电版因生产损坏，将其所确认的菲林提供给制版公司重新制作，重新确认新电版，并将旧电版作报废处理。
核准:审Biblioteka :承办:分发部门:□工模部□塑胶部□装配部□品质部□工程部
文件编号
文件版本
A/1
文件名称:工模菲林/电版管理规范
生效日期
文件页码
1/1
1.0 目的
为了方便工模部操作人员使用菲林/电版及保管菲林/电版。
2.0 范围
适合工模部菲林/电版管理。
3.0 职责
由相关工模部菲林/电版人员执行。
4.0 内容
4.1菲林/电版制作：
4.1.1 当收到客户提供图样或菲林后，即通知菲林/电版制作颂司开如制作。
4.1.2 每张菲林上要标明机型、模号、日期、版式，以便追溯和使用。
4.2 菲林/电版管理：
4.2.1 制版公司制作好菲林/电版后，送交仓库暂收，经雕刻组长检查无误后正式放仓。
4.2.2 菲林/电版确认后，在菲林/电版上签名与日期，菲林整理好后存档，并做好记录。
4.2.3 电版用完后，放于指定位置保存。
4.3.1 当收到客户书面通知变更内容时，重新制用菲林/电版，并重新确认菲林/电版，同时将旧菲林/电版作废处理。
4.3.2 当电版因生产损坏，将其所确认的菲林提供给制版公司重新制作，重新确认新电版，并将旧电版作报废处理。
核准:审Biblioteka :承办:分发部门:□工模部□塑胶部□装配部□品质部□工程部
文件编号
文件版本
A/1
文件名称:工模菲林/电版管理规范
生效日期
文件页码
1/1
1.0 目的
为了方便工模部操作人员使用菲林/电版及保管菲林/电版。
2.0 范围
适合工模部菲林/电版管理。
3.0 职责
由相关工模部菲林/电版人员执行。
4.0 内容
4.1菲林/电版制作：
4.1.1 当收到客户提供图样或菲林后，即通知菲林/电版制作颂司开如制作。
4.1.2 每张菲林上要标明机型、模号、日期、版式，以便追溯和使用。
4.2 菲林/电版管理：
4.2.1 制版公司制作好菲林/电版后，送交仓库暂收，经雕刻组长检查无误后正式放仓。
4.2.2 菲林/电版确认后，在菲林/电版上签名与日期，菲林整理好后存档，并做好记录。
4.2.3 电版用完后，放于指定位置保存。
菲林检验及管理办法
检验规范等)并
作记录
OK
转菲林等给生产部生管 人员
生产部安排制版并对菲 林做好保管
业务部
业务人员在收到菲林后要再次与原始资料详细校 对并及时纠错.如果发现菲林错误要仔细查找原因. 如果是客户的错误要及时与客户联系解决.如果是 非林公司制作错误,要及时通知非林公司重新输出 (将出错的菲林标记清楚连同其他资料一起提供给 菲林公司重新安排输出)同时签名确认.同时将菲 林记录在《外来菲林记录清单》。
目测
图文
不能有掉网、脏点 、图文有漏、图文 有错、图案字体有 改、图文位置有改 、分色有错、多色 套位不准、出血位 不够/位置颠倒等
目测法、比校 法、测量法 （依据样板等 原始资料）
不能接受 √ √ √ √ √ √
√
文件编号 生效日期 版本号
CWI-PQA-002 2012年10月9日
A.2
页/总页数
3)生产部:负责上述合格非林的接收和管理及后续排版印刷等.
4.作业流程: 流程
权责
说明
接收客户菲林电子档/ 样板
业务部 业务部人员负责接收客户提供的菲林电子档案并索 取对应样板等.
确认并初步校
NG OK
提供处理合格的电子档 和样板给菲林公司
业务部
业务部人员在收到客户提供的菲林电子档时首先及 时查看内容和料号是否符合客户要求,与样板/图纸 /邮件/或客户电话沟通内容等详细校对.并对明显 的漏字/掉线等不良内容进行必要修改.必要时及时 与客户沟通或请求重新提供相关资料.
1/1
处理方法 可以接受
核准
审查
作 成 王丽12/10/09 CQP18-06-A
业务部人员负责接收客户提供的菲林电子档案并索 业务部人员在收到客户提供的菲林电子档时首先及
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生效日期：年月日
1.目的
为了加强菲林使用的管理，确保菲林有效使用，并按序生产，提高效率，进而满足顾客交货期要求。
2．适用范围
公司菲林的交接、收发与存放管理。
3．职责
3．1设计部负责对客户文件确认后菲林的制作，传送外协单位出片，并负责对菲林进行核对。
3．2版房负责对菲林的核查。
3．3.技术部负责对菲林的收、存、放与保管。
4．管理流程：A..新产品制作时；
B.原有产品变更涉及菲林变更；
C.损坏遗失时；
5.工作程序
5．1设计部`根据客户提供的图稿进行文件制作，传送客户确认文件，保留确认依据。
确认后通知业务，若无疑义及时发给外协单位出片，同时与菲林供应商保持沟通与跟进，规定在12小时内拿到菲林。
则技术部须对回来的菲林核对无误后装入菲林袋，送交到版房。
5．2版房拿到菲林后对菲林进行核查，检查菲林与样稿的一致性，并核对生产工艺单号及工艺单上的内容，确认无误后晒版，晒版后回收入袋。
5．3编目卡由技术部保管员必须按规定格式填写，确保字迹工整，内容准确，填好后统一贴于口袋右边，粘贴编目卡后放于指定位置，并登记于《菲林台帐》。
5．4菲林在使用过程中若有损坏、遗失、报废时及时与生产部商量解决办法。
如报废的经生产部确认后，由版房人员及时填写〈〈菲林报废申请单〉〉交于工艺部领导审批后出片。
5．5当客户产品变更时，需对原菲林变更，对原菲林变更时(对于3A客户自行变更的除外) ，销售跟单人员应填写《菲林变更通知单》，工艺主管在变更通知单内进行确认，设计部在接到会签后的菲林变更通知单后，及时对原文件进行
生效日期：年月日
变更；同时进行电子文件保存。
变更后流程按5.1执行。
5. 6技术部保管员应定期（一般是半年）与业务部核对库存菲林的报废情况，由技术部填写《报废申请单》，经生产、工艺等部门确认后，由申请人执行报废，将报废的菲林清理，通知采购部负责外卖。
6.0菲林的使用归还
6.1使用人员在使用菲林时应小心拿放，避免用手直接接触药膜或划伤表面；
6.2制版结束后，使用人员应及时用酒精进行局部清洁以去除污渍；
6.3技术部保管员对归还的菲林应做外观检查，确保无药膜磨损、破裂、变形；
6.4对外发外加工的产品所有菲林须由技术部保管员进行领用登记，并做好后续归还日期的追踪跟进。
7.0存放:为避免菲林表面药膜受损，菲林应存放于干燥的地方，避免阳光直射或日光灯长时间照射。
尽量不要接触菲林表面，大的损伤油渍和污渍都会影响晒版的质量。
7．1菲林登记后技术部专职保管员根据机型、客户等进行归类，本着“方便保管，便于保存”的原则按排存放。
A．按机型归类：不同机型印刷的菲林原则上不放在一起存放。
B．按客户归类：不同客户的菲林不得一起存放。
7．2印刷返单率高合作稳定的客户对其进行单独管理，其菲林单独存放。
7．3客供菲林单独存放。
7．4客户取走菲林，技术部保管员得到业务员通知和相应证明取走菲林时，应填写出库记录并经签字后方可取走。
8.0附表
8. 1菲林台帐
8.2菲林变更通知单
8.3菲林报废申请单。
