(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920372853.6(22)申请日 2019.03.22(73)专利权人 江苏丰盈科技有限公司地址 224100 江苏省盐城市大丰区高新技术区五一路1号(72)发明人 郭永兴　余致立　曾裕　宋鑫　(74)专利代理机构 南京众联专利代理有限公司32206代理人 顾进(51)Int.Cl.H01M 2/10(2006.01)A62C 37/11(2006.01)A62C 3/16(2006.01)(54)实用新型名称一种新型蓄电池壳体(57)摘要本实用新型提供了一种新型蓄电池壳体，包括防尘防火组件，防尘防火组件包括设置在壳盖上部的保护盖，保护盖的左侧底部与壳盖的左侧顶部铰接，壳盖顶部的前后两侧对称设有电线支撑板，电线支撑板为上小下大的等腰形板状结构，其上端中部开设有与电线相适配的第一半圆弧凹槽，保护盖的前后两侧底部开设有与电线支撑板相适配的卡槽，且卡槽的中部开设有与电线相适配的第二半圆弧凹槽，保护盖的内腔上部设有水平设置的支撑网板，支撑网板的上部设有薄膜腔体，薄膜腔体内填充有阻燃剂。

与现有技术相比，本实用新型的有益效果在于：采用防尘防火组件，有效防尘防火，提高了蓄电池整体的安全性。

权利要求书1页 说明书3页 附图2页CN 209729991 U 2019.12.03C N 209729991U权　利　要　求　书1/1页CN 209729991 U1.一种新型蓄电池壳体，包括壳底（1）和壳盖（2），所述壳盖（2）与壳底（1）相适配，并配合安装在壳底（1）上部，所述壳盖（2）上设有正极柱（3）和负极柱（4），所述正极柱（3）和负极柱（4）上分别安装有正极连接头（5）和负极连接头（6），所述正极连接头（5）和负极连接头（6）分别连接有电线（7），其特征在于：还包括防尘防火组件，所述防尘防火组件包括设置在壳盖（2）上部的保护盖（8），所述保护盖（8）与壳盖（2）相适配，其底面中部向上开设有收纳槽（9），所述保护盖（8）的左侧底部与壳盖（2）的左侧顶部铰接，所述壳盖（2）顶部的前后两侧对称设有电线支撑板（10），所述电线支撑板（10）为上小下大的等腰形板状结构，其上端中部开设有与电线（7）相适配的第一半圆弧凹槽，所述保护盖（8）的前后两侧底部开设有与电线支撑板（10）相适配的卡槽，且卡槽的中部开设有与电线（7）相适配的第二半圆弧凹槽，所述第二半圆弧凹槽与第一半圆弧凹槽的位置相对应，所述保护盖（8）的内腔上部设有水平设置的支撑网板（11），所述支撑网板（11）置于正极连接头（5）和负极连接头（6）的上方，且支撑网板（11）的上部设有薄膜腔体（12），所述薄膜腔体（12）内填充有阻燃剂（13）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920409911.8(22)申请日 2019.03.28(73)专利权人 昆山米乐尔精密机械科技有限公司地址 215300 江苏省苏州市昆山市玉山镇北门路2159号9号厂房(72)发明人 袁中庆　夏明　朱校林　(51)Int.Cl.G01B 5/00(2006.01)G01B 5/008(2006.01)G01B 5/20(2006.01)(54)实用新型名称一种汽车隔热罩检具(57)摘要本实用新型公开了一种汽车隔热罩检具，包括底板，仿形模拟块,快速夹钳座，快速夹钳，夹钳杆，基准销和通止规，所述仿形模拟块包括模拟块一，模拟块二和模拟块三，该括模拟块一，模拟块二和模拟块三组装成一个整体的仿形模拟块固定安装在底板上端面中心处，模拟块四角处的临近出设有快速夹钳座固定安装在底板上，快速夹钳座上端面开设有与仿形模拟块角度相对称的固定面，该固定面上固定安装有快速夹钳，固定夹钳上设有由快速夹钳延伸的夹钳杆，仿形模拟块四角固定安装有基准销，该基准销与夹钳杆远离快速夹钳的一端滑动连接，所述基准销远离仿形模拟块的一端滑动安装有通止规。

本实用新型结构简单，操作方便，提高了检测的精准度，且提高了检测效率。

权利要求书1页 说明书2页 附图1页CN 209605703 U 2019.11.08C N 209605703U权　利　要　求　书1/1页CN 209605703 U1.一种汽车隔热罩检具，包括底板(1)，仿形模拟块(12),快速夹钳座(5)，快速夹钳(16)，夹钳杆(6)，基准销(8)和通止规(9)，其特征在于：所述仿形模拟块(12)包括模拟块一(2)，模拟块二(3)和模拟块三(4)，该括模拟块一(2)，模拟块二(3)和模拟块三(4)组装成一个整体的仿形模拟块(12)固定安装在底板(1)上端面中心处，仿形模拟块(12)四角处的临近出设有快速夹钳座(5)固定安装在底板(1)上，快速夹钳座(5)上端面开设有与仿形模拟块(12)角度相对称的固定面，该固定面上固定安装有快速夹钳(16)，快速夹钳(16)上设有由快速夹钳(16)延伸的夹钳杆(6)，仿形模拟块(12)四角固定安装有基准销(8)，该基准销(8)与夹钳杆(6)远离快速夹钳(16)的一端滑动连接，所述基准销(8)远离仿形模拟块(12)的一端滑动安装有通止规(9)。

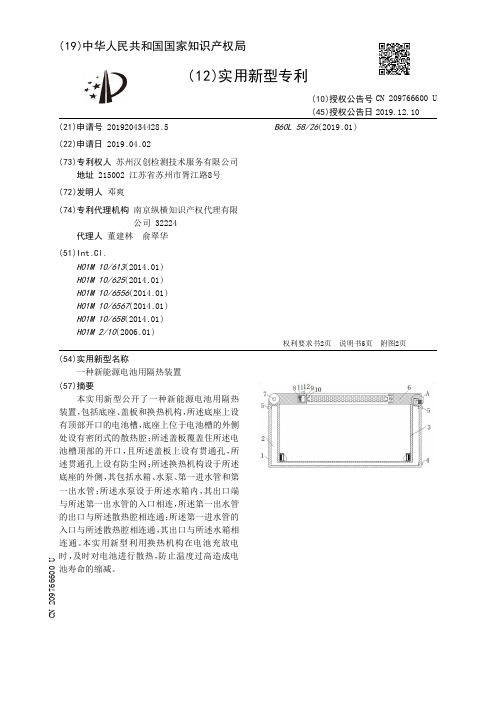

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920434428.5(22)申请日 2019.04.02(73)专利权人 苏州汉创检测技术服务有限公司地址 215002 江苏省苏州市胥江路8号(72)发明人 邓爽　(74)专利代理机构 南京纵横知识产权代理有限公司 32224代理人 董建林　俞翠华(51)Int.Cl.H01M 10/613(2014.01)H01M 10/625(2014.01)H01M 10/6556(2014.01)H01M 10/6567(2014.01)H01M 10/658(2014.01)H01M 2/10(2006.01)B60L 58/26(2019.01)(54)实用新型名称一种新能源电池用隔热装置(57)摘要本实用新型公开了一种新能源电池用隔热装置，包括底座、盖板和换热机构，所述底座上设有顶部开口的电池槽，底座上位于电池槽的外侧处设有密闭式的散热腔；所述盖板覆盖住所述电池槽顶部的开口，且所述盖板上设有贯通孔，所述贯通孔上设有防尘网；所述换热机构设于所述底座的外侧，其包括水箱、水泵、第一进水管和第一出水管；所述水泵设于所述水箱内，其出口端与所述第一出水管的入口相连，所述第一出水管的出口与所述散热腔相连通；所述第一进水管的入口与所述散热腔相连通，其出口与所述水箱相连通。

本实用新型利用换热机构在电池充放电时，及时对电池进行散热，防止温度过高造成电池寿命的缩减。

权利要求书2页 说明书5页 附图2页CN 209766600 U 2019.12.10C N 209766600U权　利　要　求　书1/2页CN 209766600 U1.一种新能源电池用隔热装置，其特征在于，包括：底座，所述底座上设有顶部开口的电池槽，底座上位于电池槽的外侧处设有密闭式的散热腔；盖板，所述盖板覆盖住所述电池槽顶部的开口，且所述盖板上设有贯通孔，所述贯通孔上设有防尘网；换热机构，所述换热机构设于所述底座的外侧，其包括水箱、水泵、第一进水管和第一出水管；所述水泵设于所述水箱内，其出口端与所述第一出水管的入口相连，所述第一出水管的出口与所述散热腔相连通；所述第一进水管的入口与所述散热腔相连通，其出口与所述水箱相连通。

专利名称：一种新型汽车用蓄电池盖罩专利类型：实用新型专利
发明人：王中庆
申请号：CN201920724599.1
申请日：20190520
公开号：CN210073947U
公开日：
20200214
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型汽车用蓄电池盖罩，包括塑料盖罩，所述塑料盖罩前后两侧对称开设有螺孔，两组所述螺孔内旋转连接有螺栓，两组所述螺栓末端且位于塑料盖罩内侧安装有夹板。

本实用新型通过螺栓位于螺孔内旋转从而带动夹板向内侧移动，使其夹板位于蓄电池外壁夹紧，从而提高塑料盖罩安装后的稳固度，避免车辆行驶时因颠簸造成塑料盖罩的脱落，且结构简单，安装便捷。

申请人：四川晨阳橡塑制品有限公司
地址：629000 四川省遂宁市安居区工业集中发展区汽摩产业园
国籍：CN
更多信息请下载全文后查看。

专利名称：一种汽车电瓶护罩专利类型：实用新型专利
发明人：陈冠军
申请号：CN201320620217.3申请日：20131010
公开号：CN203496840U
公开日：
20140326
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种汽车电瓶护罩，包括矩形框架，所述矩形框架长度方向的一端向垂直于所述矩形框架的方向弯折，弯折处的夹角大于等于90度，所述矩形框架内焊接有平行于所述矩形框架宽边的栏杆，矩形框架的弯折端焊接有U形框架，在所述弯折端上与所述U形框架焊接的部位设有用于使护罩固定安装在电瓶外壳上的安装板，所述安装板上设有螺栓安装孔。

本实用新型有益效果为：可以防止电瓶被踩踏，可保护电瓶；护罩可以锁在汽车上，防止电瓶被盗；可以作为梯子使用，将货品搬运至车厢内。

申请人：陈冠军
地址：221400 江苏省新沂市新安镇新北村平墩东路西一巷23号
国籍：CN
更多信息请下载全文后查看。

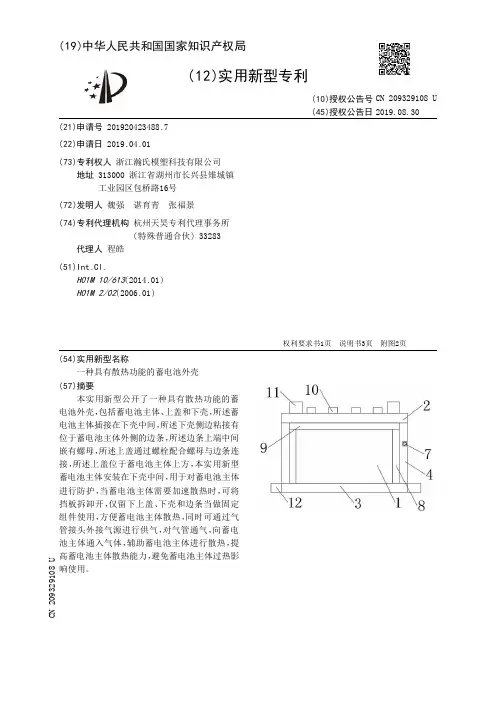

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920423488.7(22)申请日 2019.04.01(73)专利权人 浙江瀚氏模塑科技有限公司地址 313000 浙江省湖州市长兴县雉城镇工业园区包桥路16号(72)发明人 魏强　谌育青　张福景　(74)专利代理机构 杭州天昊专利代理事务所(特殊普通合伙) 33283代理人 程皓(51)Int.Cl.H01M 10/613(2014.01)H01M 2/02(2006.01)(54)实用新型名称一种具有散热功能的蓄电池外壳(57)摘要本实用新型公开了一种具有散热功能的蓄电池外壳，包括蓄电池主体、上盖和下壳，所述蓄电池主体插接在下壳中间，所述下壳侧边粘接有位于蓄电池主体外侧的边条，所述边条上端中间嵌有螺母，所述上盖通过螺栓配合螺母与边条连接，所述上盖位于蓄电池主体上方，本实用新型蓄电池主体安装在下壳中间，用于对蓄电池主体进行防护，当蓄电池主体需要加速散热时，可将挡板拆卸开，仅留下上盖、下壳和边条当做固定组件使用，方便蓄电池主体散热，同时可通过气管接头外接气源进行供气，对气管通气，向蓄电池主体通入气体，辅助蓄电池主体进行散热，提高蓄电池主体散热能力，避免蓄电池主体过热影响使用。

权利要求书1页 说明书3页 附图2页CN 209329108 U 2019.08.30C N 209329108U权　利　要　求　书1/1页CN 209329108 U1.一种具有散热功能的蓄电池外壳，包括蓄电池主体（1）、上盖（2）和下壳（3），其特征在于：所述蓄电池主体（1）插接在下壳（3）中间，所述下壳（3）侧边粘接有位于蓄电池主体（1）外侧的边条（4），所述边条（4）上端中间嵌有螺母（5），所述上盖（2）通过螺栓配合螺母（5）与边条（4）连接，所述上盖（2）位于蓄电池主体（1）上方，且所述上盖（2）中间等间距开设有与蓄电池主体（1）电极相匹配的通孔，所述边条（4）内侧壁凹槽中卡接有气管（6），所述气管（6）与安装在边条（4）侧边的气管接头（7）连通，所述边条（4）中间开设有插槽，且插槽内插接有挡板（8），所述挡板（8）上端位于上盖（2）下方，且所述挡板（8）上端套接有垫块（9），所述垫块（9）顶部与上盖（2）下侧壁相接触。
