测量稳压二极管稳压值的方法

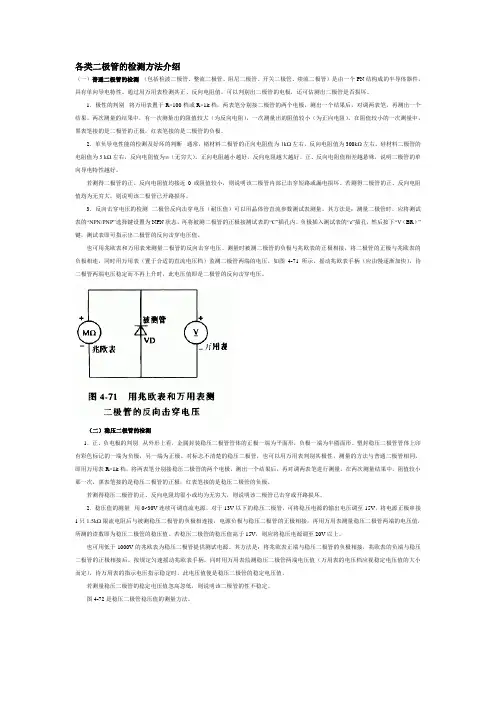

各类二极管的检测方法介绍（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300kΩ左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

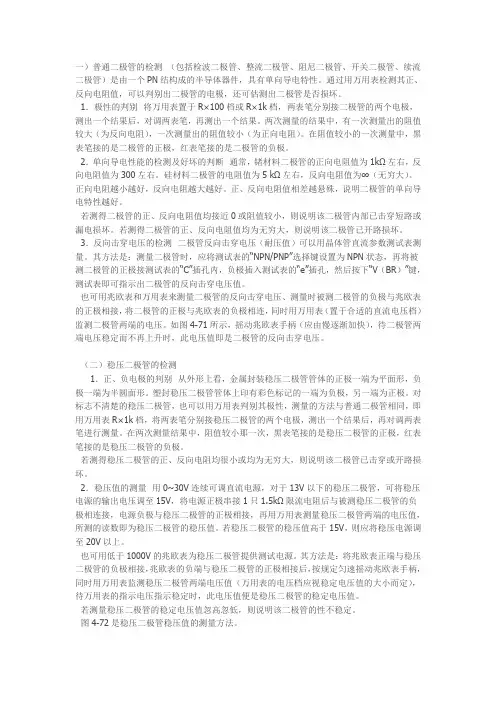

一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单向导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

实验一万用表测量二极管、三极管一、实验目的1.熟练掌握指针式万用表和数字万用表的使用方法。

1.熟练掌握用指针式万用表测量普通二极管和三极管。

2.熟练掌握用数字万用表测量普通二极管和三极管。

二、主要元件及仪器1、MF-47指针式万用表2、VC890D数字万用表3、1N4001～1N4007系列普通整流二极管4、1N4735（6.2V）、1N4738(8.2V)稳压二极管5、9011～9014小功率晶体三极管二、实验原理（一）指针式万用表测量二极管：二极管参数的测试可用晶体管图示仪，或其它仪器进行测试。

在没有仪器的情况下也可用万用表来简单检查二极管的好坏，但这种检测方法不能测量二极管的参数。

初学者在业余条件下可以使用万用表测试二极管性能的好坏。

测试前先把万用表的转换开关拨到欧姆档的RX1k档位（注意不要使用RX1档，以免电流过大烧坏二极管，也不要用RX10K，该档电压太高，可能击穿管子），再将红、黑两根表笔短路，进行欧姆调零。

正向特性测试：把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。

若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般小功率锗管的正向电阻为1KΩ左右，硅二极管约为5KΩ左右。

一般正向电阻越小越好。

若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。

短路和断路的管子都不能使用。

反向特性测试：把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。

一般小功率锗管的反向电阻为几十KΩ，硅二极管约为500KΩ以上。

1.普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

（1）极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

稳压管稳压值的测量一．课题内容及分析我本人对半导体器件比较感兴趣，对这方面的内容也比较熟悉，又考虑到后面的编程实验还会接触到超声波芯片，所以在做数模混合实验的时候我选择了稳压管稳压值的测量，这样小学期前后部分接触到的内容交集就更少，能从中学到的东西会更加丰富。

下面是实验课题：基本要求：设计一个参数测量电路，对稳压管的稳压值进行测量。

测量结果用LED 数码管数字显示，要求显示清晰，无数字迭加现象，并满足如下指标：被测稳压管的稳压值范围在0.0～19.9 V之间；工作电流为5mA。

稳压管接入电路通电后，不需要进行手动调节，自动满足工作电流的要求；室温下的测量误差不超过0.1V+读数的百分之一；当被测稳压二极管的稳压值超过19.9V时，蜂鸣片发出间歇式的嘀一嘀声响提示。

提高要求：对上述部分电路进行修改，用来测量N沟道结型场效应管2N5486的夹断电压。

方案比较和选择对于这道题目（基本要求），我解决它的时候将其分成六块，分别为稳流模块、电压取样模块、报警模块、压控振荡模块、计数模块和时钟模块。

1）稳流模块：要保证流过稳压管的电流自动满足5毫安，可选择的电路有以差分电路为基础的电流源、以运算放大器为基础的电流源等等，但我个人认为直接用三极管的积极与射极（集电极）的电流比例关系更方便，电路简单，稳流效果也会非常好，只需将三极管严格控制在放大区即可。

因此，稳流模块选择简易三极管电路构成。

2）电压取样模块：经过如上稳流的稳压管两端的电压差为我们测量的对象，后级需要对地的电压，所以需要电压取样，将电压差转化为对地输出。

此处还有一点考虑，需要测量的电压范围为0.0~19.9，跨度比较大，超过了运算放大器的最大输出电压和学习机提供的最大电压，对后续处理造成诸多不便，所以也需要将电压值适当比例缩小。

此处通常用的就是以运算放大器和反馈为基础的加减运算电路。

3）报警模块：报警模块我暂时有两种想法。

第一种是在电路的最末端下手。

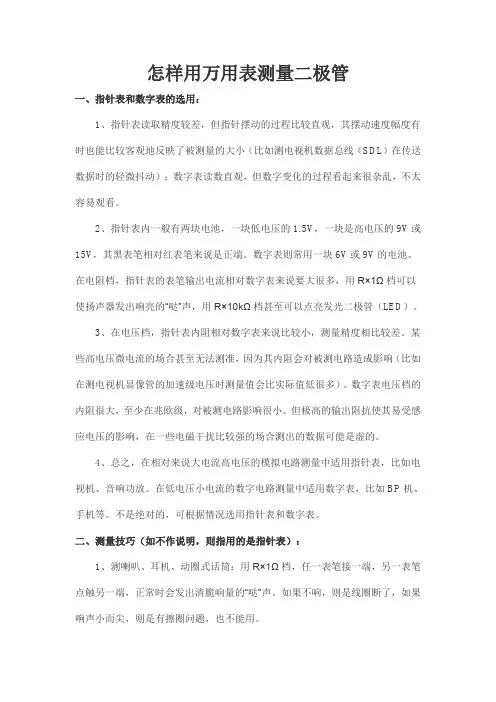

怎样用万用表测量二极管一、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。

2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。

数字表则常用一块6V或9V的电池。

在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。

3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。

某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。

数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。

但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。

在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。

不是绝对的，可根据情况选用指针表和数字表。

二、测量技巧（如不作说明，则指用的是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。

如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。

2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。

①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。

所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。

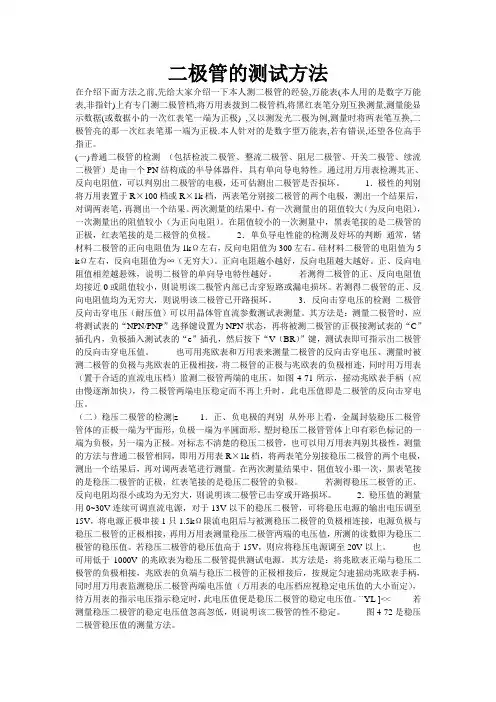

二极管的测试方法在介绍下面方法之前,先给大家介绍一下本人测二极管的经验,万能表(本人用的是数字万能表,非指针)上有专门测二极管档,将万用表拨到二极管档,将黑红表笔分别互换测量,测量能显示数据(或数据小的一次红表笔一端为正极) ,又以测发光二极为例,测量时将两表笔互换,二极管亮的那一次红表笔那一端为正极.本人针对的是数字型万能表,若有错误,还望各位高手指正。

(一)普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

（五）红外发光二极管的检测
1．正、负极性的判别红外发光二极管多采用透明树脂封装，管心下部有一个浅盘，管内电极宽大的为负极，而电极窄小的为正极。也可从管身形状和引脚的长短来判断。通常，靠近管身侧向小平面的电极为负极，另一端引脚为正极。长引脚为正极，短引脚为负极。
2．性能好坏的测量用万用表R×10k档测量红外发光管有正、反向电阻。正常时，正向电阻值约为15~40kΩ（此值越小越好）；反向电阻大于500kΩ（用R×10k档测量，反向电阻大于200 kΩ）。若测得正、反向电阻值均接近零，则说明该红外发光二极管内部已击穿损坏。若测得正、反向电阻值均为无穷大，则说明该二极管已开路损坏。若测得的反向电阻值远远小于500kΩ，则说明该二极管已漏电损坏。
（六）红外光敏二极管的检测
将万用表置于R×1k档，测量红外光敏二极管的正、反向电阻值。正常时，正向电阻值（黑表笔所接引脚为正极）为3~10 kΩ左右，反向电阻值为500 kΩ以上。若测得其正、反向电阻值均为0或均为无穷大，则说明该光敏二极管已击穿或开路损坏。
在测量红外光敏二极管反向电阻值的同时，用电视机遥控器对着被测红外光敏二极管的接收窗口（见图4-75）。正常的红外光敏二极管，在按动遥控器上按键时，其反向电阻值会由500 kΩ以上减小至50~100 kΩ之间。阻值下降越多，说明红外光敏二极管的灵敏度越高。
第三种方法是：用0~50V连续可调直流电源，将电源的正极串接1只20kΩ电阻器后与双向触发二极管的一端相接，将电源的负极串接万用表电流档（将其置于1mA档）后与双向触发二极管的另一端相接。逐渐增加电源电压，当电流表指针有较明显摆动时（几十微安以上），则说明此双向触发二极管已导通，此时电源的电压值即是双向触发二极管的转折电压。
（十）双基极二极管的检测

2、好坏判断
正向压降值读数在300--800为正常，若显示为0说明二极管短路或击穿，若显示为1说明二极管开路。将表笔调换再测，读数应为1即无穷大，若不是1说明二极管损坏。
正向压降值在200左右时，为稳压二极管；快恢复二极管的两读数都在200左右正常。
测稳压二极管
那你必须使用大于2.2W的电阻才能正常使用，而且点这个灯的耗电将大于2W，不可取。（如果还需加亮，电流就要再大，电阻就还要小，功耗还要大）
3、LED属于单向元件，你可以将两只LED正反相接，再串电阻，这样两个都亮，对于它的工作状态也好些。
4、关于计算：因为一般LED的使用电压就在3V左右，对于220V可以忽略，
补充:
如果你是做夜灯,你不如去找一个不用的手机充电器(手机坏了，它还是好的）它一般是给锂电池充电用的，输出4V左右，你在LED上加个1K电阻，就可以用得很好，一般带10个LED不成问题（但是电阻要相应地减小），这样也安全。
一般二极管开启电压稍有不同2-4v，阻值计算：（外电压-开启电压）/工作电流
我们通常所用到的稳压管的稳压值一般都大于1.5V，而指针表的R×1k以下的电阻档是用表内的1.5V电池供电的，这样，用R×1k以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。但指针表的R×10k档是用9V或15V电池供电的，在用R×10k测稳压值小于9V或15V的稳压管时，反向阻值就不会是∞，而是有一定阻值，但这个阻值还是要大大高于稳压管的正向阻值的。如此，我们就可以初步估测出稳压管的好坏。但是，好的稳压管还要有个准确的稳压值，业余条件下怎么估测出这个稳压值呢？不难，再去找一块指针表来就可以了。方法是：先将一块表置于R×10k档，其黑、红表笔分别接在稳压管的阴极和阳极，这时就模拟出稳压管的实际工作状态，再取另一块表置于电压档V×10V或V×50V(根据稳压值)上，将红、黑表笔分别搭接到刚才那块表的的黑、红表笔上，这时测出的电压值就基本上是这个稳压管的稳压值。说“基本上”，是因为第一块表对稳压管的偏置电流相对正常使用时的偏置电流稍小些，所以测出的稳压值会稍偏大一点，但基本相差不大。这个方法只可估测稳压值小于指针表高压电池电压的稳压管。如果稳压管的稳压值太高，就只能用外加电源的方法来测量了(这样看来，我们在选用指针表时，选用高压电池电压为15V的要比9V的更适用些)。

二极管、三极管、稳压管的万用表测法1.用数字万用表的二极管档位测量二极管。

测二极管时，使用万用表的二极管的档位。

若将红表笔接二极管阳（正）极，黑表笔接二极管阴（负）极，则二极管处于正偏，万用表有一定数值显示。

若将红表笔接二极管阴极，黑表笔接二极管阳极，二极管处于反偏，万用表高位显示为“1”或很大的数值，此时说明二极管是好的。

在测量时若两次的数值均很小，则二极管内部短路；若两次测得的数值均很大或高位为“1”，则二极管内部开路2．用数字万用表测量三极管（1）用数字万用表的二极管档位测量三极管的类型和基极b判断时可将三极管看成是一个背靠背的PN结，如图2.1所示。

按照判断二极管的方法，可以判断出其中一极为公共正极或公共负极，此极即为基极b。

对NP N型管，基极是公共正极；对PNP型管则是公共负极。

因此，判断出基极是公共正极还是公共负极，即可知道被测三极管是NPN或PNP型三极管。

（2）发射极e和集电极c的判断利用万用表测量β（HFE）值的档位，判断发射极e和集电极c。

将档位旋至MF E基极插入所对应类型的孔中，把其于管脚分别插入c、e孔观察数据，再将c、e孔中的管脚对调再看数据，数值大的说明管脚插对了。

（3）判别三极管的好坏测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常，正常的三极管是好的，否则三极管已损坏。

如果在测量中找不到公共b 极、该三极管也为坏管子。

（1）检查三极管的两个PN结。

我们以PNP管为例来说明，一只PNP型的三极管的结构相当于两只二极管，负极靠负极接在一起。

我们首先用万用表R×100或R×1K挡测一下e与b之间和e与c之间的正反向电阻。

当红表笔接b 时，用黑表笔分别接e和c应出现两次阻值小的情况。

然后把接b 的红表笔换成黑表笔，再用红表笔分别接e和c，将出现两次阻值大的情况。

被测三极管符合上述情况，说明这只三极管是好的。

（2）检查三极管的穿透电流：我们把三极管c、e之间的反向电阻叫测穿透电流。

测量电路中对于发光二极管和稳压二极管电压表的接法一、发光二极管电压表的接法发光二极管(Light Emitting Diode，LED)电压表是一种特殊的电压表，它的电压测量范围很宽，可以测量从微分电压到高压电压。

要正确接好发光二极管电压表，要考虑其接线方式，选用合适的测量仪表，以及采用正确的接线方式，以达到测量精度要求。

1、接线方式发光二极管的接线方式一般有三种：直流接法、交流接法和无功接法。

在实际应用中，根据实际情况选择不同接法，保证正确性和可靠性。

（1）直流接法：粘贴一个正负极接线，将一端接到电压测量仪表的正负极，另一端接到电路的测量点。

（2）交流接法：粘贴一个正负极接线，将一端接到电压测量仪表的正负极，另一端接到电路的正负极。

（3）无功接法：将发光二极管的正负极分别接到电路的两个点。

2、选用合适的测量仪表发光二极管电压表可以根据直流电压、交流电压和无功电压的不同测量范围选择合适的测量仪表。

（1）直流电压：可以采用万用表、数字表或模拟表，它们具有较强的测量精度和可靠性。

（2）交流电压：可以采用数字表或模拟表，具有较强的测量精度和可靠性。

（3）无功电压：可以采用模拟表，它具有较强的测量准确度和可靠性。

3、采用正确的接线方式为了使发光二极管电压表的测量精度不受影响，应采用正确的接线方式。

（1）直流接法：将正负极接线的正负端分别接到电压测量仪表的正负极，另一端接到电路的测量点。

（2）交流接法：将正负极接线的正负端分别接到电压测量仪表的正负极，另一端接到电路的正负极。

（3）无功接法：将发光二极管的正负极接到电路的两个点，不能接到电压测量仪表的正负极，否则将影响测量精度。

二、稳压二极管电压表的接法稳压二极管电压表(Voltage Regulator Diode, VRD)是一种特殊的电压表，它可以提供一个精确的电压。

要正确接好稳压二极管电压表，要考虑其接线方式，选用合适的测量仪表，以及采用正确的接线方式，以达到测量精度要求。

二极管和三极管好坏的检测江苏省泗阳县李口中学沈正中搜集整理一、二极管（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如右图所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

如何测试稳压二极管的稳压值
测量稳压二极管的稳压值VZ的方法如下：
1、单表测量法
此方法适用于指针式万用表。

如果稳压二极倍的稳定电压VZ图1用万用表测量Vz公式如下所示：
式中E为万用表内电池电压，E=9V，RDW是测出的稳压二极管的反向电阻，单位为Q, R0是万用表欧姆档中心值，单位为Q, n为电阻档倍率数（这里电阻档为R X 10k 档，所以n=10K=10000）。

2、双表测量法
如果稳定电压在9~18V之间，此时用一只万用表已不能满足需要，因它提供的电压不能使稳压管工作于反向击穿状态。

对此可用两只万用串联起来测量，为方便测试计算，最好选用相同型号的万用表。

如图2所示为测试电路。

两只
万用表均置于R X 10k档，测出反向电阻，再利用方法1中的公式计算，此时E=18V。

图2用两只万表测量稳压二极管的稳压值（9V
3、借助兆欧表测量法
如果手头有兆欧表，不仅可以提供大小适宜的外加电源，以克服万用表本身电源电压的不足。

而且使测量更为精确。

如图3所示为借助兆欧表配合万用表
测量稳压二极管的电路。

操作方法是：按均匀转速摇兆欧表，使发电机输出的直流电压逐渐升高，当达到稳压二极管的反向击穿电压时。

稳压二极管反向击穿。

稳压二极管使进入稳压区，此时如再略加快速度摇动兆欧表时（不能过快。

以免电压过高而损坏二极管），其反向电压并不增加。

即使兆欧表的输出直流电压
稳定在Vz值上，此值可通过万用表指针显示出来，这便是稳压二极管的稳。

自制简易稳压二极管测试电路由于近日经常使用稳压二极管，可是有些管子的字迹已辨认不清，只有测试后才知其具体稳压值，因此自制了一个简易的稳压二极管测试附件，特上传供大家分享。

具体电路图如下：用到的元件如下：首先找到一个78L05三端稳压管，（任何7805都行，以AN7805为好）与C1815封装相同（TO92型），从旧机上拆的也行，只要是好的即可，一个1K可调电阻，一只固定电阻：一个老式电视机用的遥控双电源的变压器（如50436之类电脑块用的变压器），有24V和15V的，只要相差不是太多就能使用，新旧均可：220-470UF/63V的电容一只：任意一只全桥都可以胜任：小开关两只：有条件的可以在找一个50V电压表和一个 30-50ma的直流电流表。

制作过程如下：无论何种电器，电源是其工作的基本条件。

首先把电源变压器及全桥、滤波电容等组装好。

由于元件极少，可用搭棚焊即可。

当然有条件的也可做印版。

组装好后把开关放置在24V上测试电容两端电压应在30V以上。

注意不能超过35V，因为7805系列最高工作电压为36V。

此主题相关图片如下：重新修订稳压二极管测试2.jpg点击图片可放大接下来制作以78L05为中心的恒流源电路。

取出一好的78L05，字面向自己，底部三条腿从左到右依次为1脚（输出）、2脚（接地GND）、3脚（输入），此元件与常规的7805系列的管脚排列正好相反，敬请注意。

将78L05的第3脚用导线接至电源+B的电容正极，把ET521（或其他万用表）打到电流档，红表笔接78L05的2脚，黑表笔接至电源电容负极，接通电源（注意一定要确认78L05是完好的，否则将烧万用表保险），注意观察电流，如果正常则电流在3-6ma之间，如过大则需另选元件，无论三端稳压管工作电压在允许范围内怎样变化，78L05 的5V输出电压都是稳定的，如果测试稳压二极管需要得到10ma的稳定电流，就要在5V输出端与地之间加一个电路使之输出电流与78L05自身的稳定电流共同输出10ma,经计算此回路电阻在1K以内，为防止调整可调电阻时出错，故加入一220Ω--470Ω限流电阻。

二极管测量值
对二极管进行测量时，可以采用以下几种方法：
1. 正向电压降测量法：将二极管连接到电路中并施加正向电压，通过测量二极管两端的电压降可以确定其正向电压降。

正向电压降一般为0.6V至0.7V，具体取决于二极管的类型。

2. 稳压二极管的测量：对于稳压二极管，可以使用万用表进行测量。

将万用表调至适当的电阻档位，然后将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。

测量时应注意选择适当的电阻档位和量程。

3. 兆欧表的测量：兆欧表是一种专门用于测量高电阻的仪器，也可以用来测量二极管。

将兆欧表的负极接稳压二极管的负极，正极接稳压二极管的正极，按规定匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值。

待万用表的指示电压指示稳定时，此电压值便是稳压二极管的稳定电压值。

需要注意的是，具体的测量方法和测量值会因不同的二极管类型和不同的测试条件而有所不同。

在实际应用中，应根据具体的测量需求和电路特性来选择合适的测量方法。

如果需要评估二极管的其他特性，例如反向漏电流和反向击穿电压等，需要使用其他的测量方法。

二极管测量方法
二极管是一种常用的半导体器件，广泛应用于电子电路中。

在
实际的电子测量中，二极管的测量方法是非常重要的。

本文将介绍
二极管的测量方法，包括直流测量、交流测量以及其他特殊测量方法。

首先，我们来介绍二极管的直流测量方法。

在直流测量中，我
们通常使用万用表来测量二极管的正向电压降和反向漏电流。

在测
量正向电压降时，将万用表的电压档位调至适当的范围，将正极连
接到二极管的阳极，负极连接到阴极，读取万用表上的电压值即可。

而在测量反向漏电流时，将万用表的电流档位调至适当的范围，将
正极连接到二极管的阴极，负极连接到阳极，读取万用表上的电流
值即可。

其次，我们来介绍二极管的交流测量方法。

在交流测量中，我
们通常使用示波器来观察二极管的正向导通和反向截止特性。

通过
在示波器上观察二极管的正向导通和反向截止特性曲线，可以清晰
地了解二极管在交流信号下的工作状态。

除了直流和交流测量方法外，还有一些特殊的二极管测量方法。

例如，我们可以使用恒流源来测量二极管的动态电阻，也可以使用串联电阻和交流信号源来测量二极管的电容特性。

这些特殊的测量方法可以帮助我们更深入地了解二极管的特性和工作原理。

总的来说，二极管的测量方法是电子技术中的基础知识，掌握好二极管的测量方法对于工程师和电子爱好者来说是非常重要的。

通过本文的介绍，希望读者能够对二极管的测量方法有一个清晰的认识，并能够灵活运用这些方法进行实际的电子测量工作。

稳压二极管稳压值测量方法
稳压二极管是一种常用的电子元件，用于稳定电路中的电压。

在使用稳压二极管时，需要知道它的稳压值，以便正确选择和使用。

下面介绍一种稳压二极管稳压值测量方法：
1. 准备工具和材料：稳压二极管、电压表、可变电阻、直流电源。

2. 将稳压二极管插入电路中，并将电压表接在稳压二极管的正负极上。

3. 将可变电阻接在直流电源上，并将其输出端接在稳压二极管的输入端。

4. 将直流电源打开，并调节可变电阻，使稳压二极管的输出电压达到稳定状态。

5. 此时，稳压二极管的稳压值即为可变电阻的电阻值。

需要注意的是，稳压二极管的输入电压必须大于其稳压值，否则无法保证稳压效果。

此外，稳压二极管的使用也应遵循其最大电流和最大功率等参数。

- 1 -。
