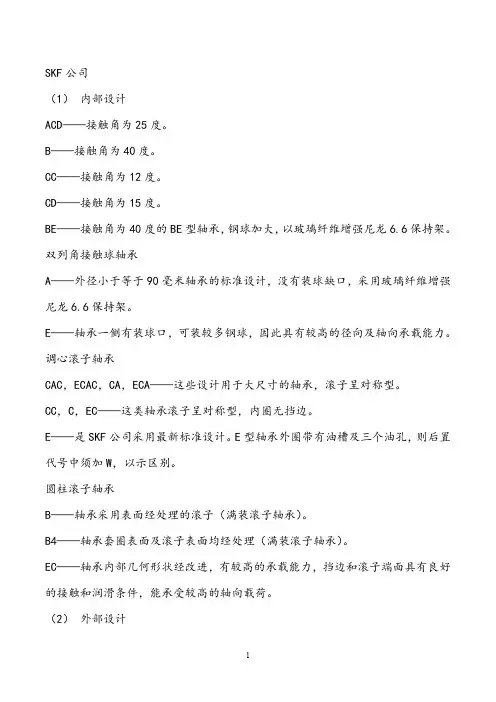

SKF轴承的基本代号

SKF公司（1）内部设计ACD——接触角为25度。

B——接触角为40度。

CC——接触角为12度。

CD——接触角为15度。

BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。

双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。

E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。

调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。

CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。

E——是SKF公司采用最新标准设计。

E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。

圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。

B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。

EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。

（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。

背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。

-2F——外球面球轴承两侧带甩尘挡圈。

-2FF——外球面球轴承两侧带组合甩尘挡圈。

G——通用配对单列角接触球轴承。

面对面或背靠背排列时，轴承内有一定的安装前预载荷。

GA——面对面，背靠背排列时，轴承内有较轻的预载荷。

GB——面对面，背靠背排列时，轴承内有中等预载荷。

GC——面对面，背靠背排列时，轴承内有较重的预载荷。

K——圆锥孔，锥度1：12。

K30——圆锥孔，锥度1：30。

-LS——轴承一面具有接触式密封，内圈无密封凹槽。

-2LS——轴承两面具有LS密封。

N——轴承外圈上有止动槽。

NR——轴承外圈上有止动槽并有止动环。

N2——外圈倒角上有两个直径方向上相对的槽口。

PP——轴承（支承滚轮轴承，凸轮随动轴承）两面具有接触式密封。

SKF轴承编号和参数符号含义d孔径，即是内径dmp1、平均孔径；统一平面最大单侧孔径和最小单侧孔径之算术平均值。

2、锥型内控的小端平均直径；最大和最小单侧直径之算术平均值。

d1mp锥型内控理论大端的平均直径最大和最小单测孔径之算术平均值。

ds 单侧孔径。

D外径Dmp平均外径，同一平面内最大单侧外径的算术平均值。

Ds单侧外径前缀：GS圆柱滚子推力轴承座圈例如：GS81107--圆柱滚子推力轴承81107的座圈K圆柱滚子推力轴承的滚子和保持架组合件K-符合AFBMA标准系列英制英制圆锥滚子轴承带棍子和报纸架组合件的内圈（内锥体）或外圈（锥环）。

例如：K-09067---系列为0900的圆锥滚子内锥体L分离型轴承的单一内圈或外圈例如：LNU207---圆柱滚子轴承NU207的内圈L30207--圆锥滚子轴承30207的外圈。

R 除去单一内圈或外圈的分离型轴承例如：RNU207----圆柱滚子轴承NU207带滚子和保持架组合件的外圈R30207---圆锥滚子轴承带滚子和保持架组合件的内圈。

WS 圆柱滚子推力轴承的轴圈后缀：内部设计：A轴承内部设计经过修改B例如7205BE--C接触角为40度D并带加强型球及保持架自合件的单列角接触球轴承-NU205ECE 单列角接触球轴承-NU205EC---带加强型滚子和保持架组合件，轴向承载能力提高的单列圆柱滚子轴承外部设计：CA可任意（同向串列，面对面或背靠背）CB配对安装的单列角接触球轴承CC背靠背或者面对面排列时，轴向安装前内部间隙与正常值之比较：小（CA），正常（CB），较大（CC）-2F轴承两侧带甩凸台（Y-轴承）-2FF轴承两侧带组合甩凸台（Y-轴承）G可任意（同向串联，背靠背，面对面）配对安装的单列角接触球轴承。

面对面或背靠背排列时，轴承内有一定得安装前轴向间隙GA可随意（串联，背靠背，面对面）GB配对安装的单列角接触球轴承GC面对面，背靠背排列时，轴承内有较轻（GA）中等（GB）或较重（GC）预负荷K锥形内孔，直径锥度1：12K30锥形内控，只讲锥度1：30-LS轴承一侧有接触式油封，内圈无油封凸槽-2LS轴承两侧有LS油封N外圈圆柱面有止动槽NR轴承外圈有止动槽和止动圈N2外圈上有两个定位槽（成180°）PP轴承（支承滚轮轴承，凸轮随动轴承）两侧有接触式油封。

SKF 轴承参数说明SKF 轴承常用后缀及参数说明常用后缀：CN：一般组径向游隙；通常仅用于与以下字母组合来表示较窄或偏移的游隙范围H：缩窄的游隙范围，相当于原来游隙范围的上半局部L：缩窄的游隙范围，相当于原来游隙范围的下半局部P：偏移的游隙范围，相当于原来游隙范围的上半局部和下一组游隙范围的下半局部的组成以上字母同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4、和 C5，例如 C2 C2：径向游隙小于一般组 C3：径向游隙大于一般组 C4：径向游隙大于 C3 C5：径向游隙大于 C4参数说明（1）内部设计 ACD——接触角为 25 度。

B——接触角为 40 度。

CC——接触角为 12 度。

CD——接触角为 15 度。

BE——接触角为 40 度的 BE 型轴承，钢球加大，以玻璃纤维增加尼龙 6.6 保持架。

双列角接触球轴承A——外径小于等于 90 毫米轴承的标准设计，没有装球缺口，承受玻璃纤维增加尼龙 6.6 保持架。

E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载力量。

调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。

CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。

E——是 SKF 公司承受最标准设计。

E 型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区分。

圆柱滚子轴承B——轴承承受外表经处理的滚子〔满装滚子轴承〕。

B4——轴承套圈外表及滚子外表均经处理〔满装滚子轴承〕。

EC——轴承内部几何外形经改进，有较高的承载力量，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。

（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意〔串联，面对面或背靠背〕配对安装。

背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小〔CA〕，正常〔CB〕，较大〔CC〕。

-2F——外球面球轴承两侧带甩尘挡圈。

-2FF——外球面球轴承两侧带组合甩尘挡圈。

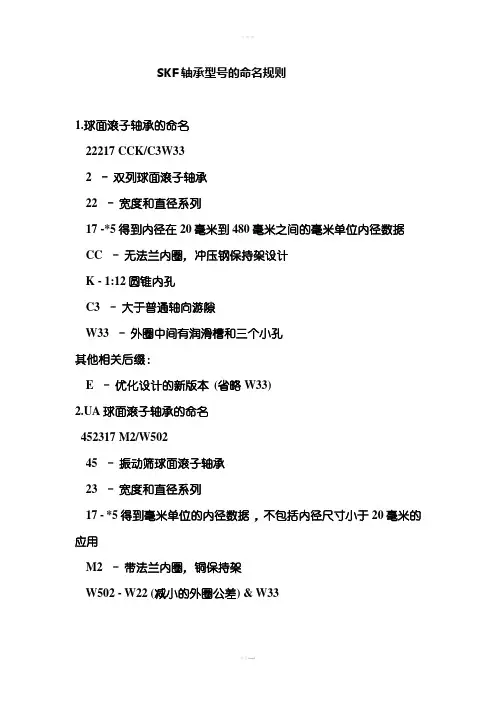

SKF轴承型号的命名规则1.球面滚子轴承的命名22217 CCK/C3W332 –双列球面滚子轴承22 –宽度和直径系列17 -*5得到内径在20毫米到480毫米之间的毫米单位内径数据CC –无法兰内圈，冲压钢保持架设计K - 1:12圆锥内孔C3 –大于普通轴向游隙W33 –外圈中间有润滑槽和三个小孔其他相关后缀：E –优化设计的新版本(省略W33)2.UA球面滚子轴承的命名452317 M2/W50245 –振动筛球面滚子轴承23 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用M2 –带法兰内圈，铜保持架W502 - W22 (减小的外圈公差) & W33其他前缀和后缀：ECB - 气熔渗碳钢内圈EPVB –真空熔制渗碳钢、特殊精度W22 –减小的外圈直径公差K –圆锥内孔3.CARB™轴承的命名C 2217 K/C3C - CARB™22 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用K –圆锥内孔C3 –大于普通径向游隙其他相关后缀TN9 –尼龙6.6保持架(加固玻璃纤维）V –满滚子型号——基本型号SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。

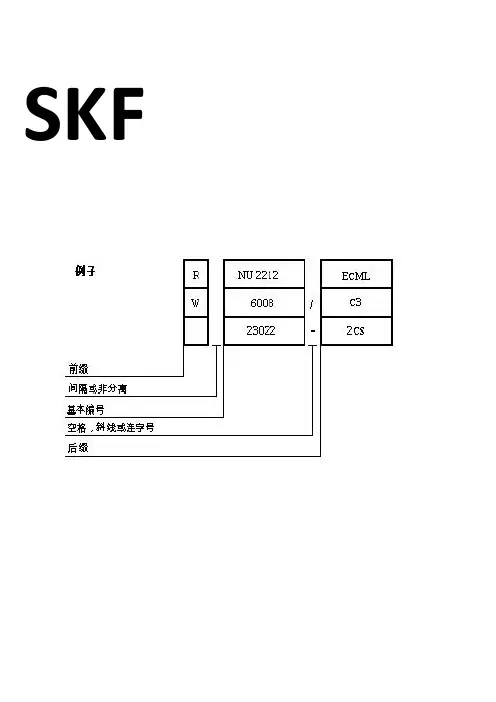

几乎所有标准球轴承或滚子轴承的型号系统如图1所示。

数字和字母与数字组合的意义如下：–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型（图1）。

–后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。

–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。

但是任何规则都有些例外。

轴承型号系统中最重要的例外如下所列。

1. 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。

这些数字在图1中放在括号里。

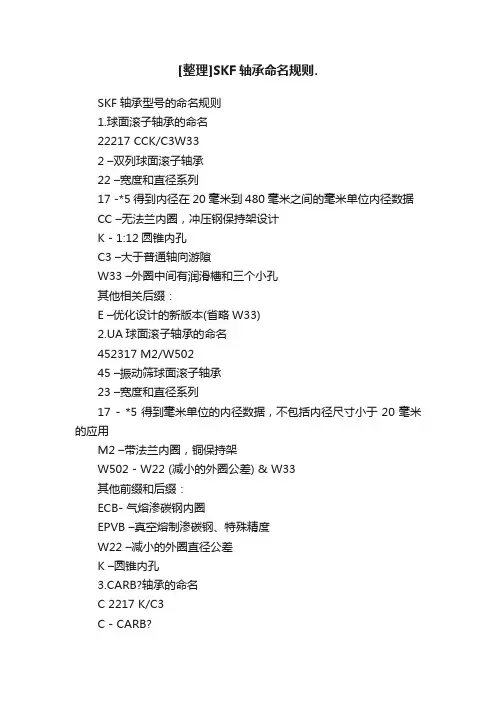

[整理]SKF轴承命名规则.SKF轴承型号的命名规则1.球面滚子轴承的命名22217 CCK/C3W332 –双列球面滚子轴承22 –宽度和直径系列17 -*5得到内径在20毫米到480毫米之间的毫米单位内径数据CC –无法兰内圈，冲压钢保持架设计K - 1:12圆锥内孔C3 –大于普通轴向游隙W33 –外圈中间有润滑槽和三个小孔其他相关后缀：E –优化设计的新版本(省略W33)2.UA球面滚子轴承的命名452317 M2/W50245 –振动筛球面滚子轴承23 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用M2 –带法兰内圈，铜保持架W502 - W22 (减小的外圈公差) & W33其他前缀和后缀：ECB- 气熔渗碳钢内圈EPVB –真空熔制渗碳钢、特殊精度W22 –减小的外圈直径公差K –圆锥内孔3.CARB?轴承的命名C 2217 K/C3C - CARB?22 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用K –圆锥内孔C3 –大于普通径向游隙其他相关后缀TN9 –尼龙6.6保持架(加固玻璃纤维）V –满滚子型号——基本型号SKF 的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。

几乎所有标准球轴承或滚子轴承的型号系统如图1所示。

数字和字母与数字组合的意义如下：–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型（图1）。

–后面两位数字确定ISO 尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B 、T 或H ），第二位数代表直径系列（尺寸D ）。

–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。

但是任何规则都有些例外。

轴承型号系统中最重要的例外如下所列。

1.在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。

3、NSK公司轴承补充代号3.1 NSK公司轴承补充代号NSK公司的轴承拥有NSK和RHP两个品牌，现分别介绍其补充代号。

3.1.1 NSK轴承补充代号NSK轴承代号由基本代号、前置代号和后置代号构成。

基本代号表示轴承的系列（包括类型）内径尺寸和接触角；前置代号表示特定轴承；后置代号是轴承的结构形状、尺寸、材料、密封、保持架、公差、游隙、热处理、润滑、技术要求等有改变时，在轴承基本代号后添加的补充代号。

NSK轴承代号排列规则见表3-22.表3-22 NSK轴承代号排列规则1、前置代号F——凸缘外圈的深沟球轴承（适用于d﹤10mm），例：F 605。

HR——高负载圆锥滚子轴承，例：HR 30207 J。

MF——特定尺寸的凸缘外圈深沟球轴承（d﹤10mm），例：MF 52。

MR——特定尺寸的深沟球轴承（适用于d﹤10mm），例：MR 31。

2、基本代号⑴轴承系列代号略。

⑵轴承内径代号略。

⑶接触角代号A——角接触球轴承，接触角30°，例：7202 A。

A5——角接触球轴承，接触角25°，例：7902 A5。

B——角接触球轴承，接触角40°，例：7202 B。

C——角接触球轴承，接触角15°，例：7202 C。

C——角接触球轴承，接触角20°，例：30314 C。

D——角接触球轴承，接触角28°，例：30305 D。

3、后置代号⑴内部结构A——内部设计与标准不同的轴承。

CCA——带黄铜实体保持架高负载调心滚子轴承，例：24024 C、22324 CA、CD——带冲压保持架 23024 CD。

E——高负载圆柱滚子轴承，例：NU 209ET。

H——高负载推力调心滚子轴承，例：29332 H。

J——圆锥滚子轴承的外圈滚道的小端径，角度、外圈宽度与ISO规定一致，例：HR 30304 J。

⑵材料g——套圈，滚动体为渗碳钢。

h——套圈，滚动体为不锈钢。

⑶保持架M——铜合金实体保持架，例：NU 230 EM。

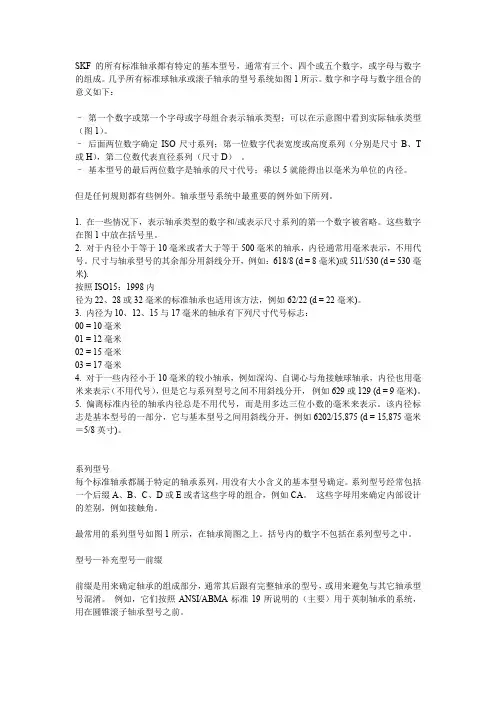

SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。

几乎所有标准球轴承或滚子轴承的型号系统如图1所示。

数字和字母与数字组合的意义如下：–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型（图1）。

–后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T 或H），第二位数代表直径系列（尺寸D）。

–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。

但是任何规则都有些例外。

轴承型号系统中最重要的例外如下所列。

1. 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。

这些数字在图1中放在括号里。

2. 对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常用毫米表示，不用代号。

尺寸与轴承型号的其余部分用斜线分开，例如：618/8 (d = 8毫米)或511/530 (d = 530毫米).按照ISO15：1998内径为22、28或32毫米的标准轴承也适用该方法，例如62/22 (d = 22毫米)。

3. 内径为10、12、15与17毫米的轴承有下列尺寸代号标志：00 = 10毫米01 = 12毫米02 = 15毫米03 = 17毫米4. 对于一些内径小于10毫米的较小轴承，例如深沟、自调心与角接触球轴承，内径也用毫米来表示（不用代号），但是它与系列型号之间不用斜线分开，例如629或129 (d = 9毫米)。

5. 偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示。

该内径标志是基本型号的一部分，它与基本型号之间用斜线分开，例如6202/15,875 (d = 15,875毫米＝5/8英寸)。

系列型号每个标准轴承都属于特定的轴承系列，用没有大小含义的基本型号确定。

系列型号经常包括一个后缀A、B、C、D或E或者这些字母的组合，例如CA。

这些字母用来确定内部设计的差别，例如接触角。

SKF轴承型号的命名规则1.球面滚子轴承的命名22217 CCK/C3W332 –双列球面滚子轴承22 –宽度和直径系列17 -*5得到内径在20毫米到480毫米之间的毫米单位内径数据CC –无法兰内圈，冲压钢保持架设计K - 1:12圆锥内孔C3 –大于普通轴向游隙W33 –外圈中间有润滑槽和三个小孔其他相关后缀：E –优化设计的新版本(省略W33)2.UA球面滚子轴承的命名452317 M2/W50245 –振动筛球面滚子轴承23 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用M2 –带法兰内圈，铜保持架W502 - W22 (减小的外圈公差) & W33其他前缀和后缀：ECB - 气熔渗碳钢内圈EPVB –真空熔制渗碳钢、特殊精度W22 –减小的外圈直径公差K –圆锥内孔3.CARB™轴承的命名C 2217 K/C3C - CARB™22 –宽度和直径系列17 - *5得到毫米单位的内径数据，不包括内径尺寸小于20毫米的应用K –圆锥内孔C3 –大于普通径向游隙其他相关后缀TN9 –尼龙6.6保持架(加固玻璃纤维）V –满滚子型号——基本型号SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。

几乎所有标准球轴承或滚子轴承的型号系统如图1所示。

数字和字母与数字组合的意义如下：–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型（图1）。

–后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。

–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。

但是任何规则都有些例外。

轴承型号系统中最重要的例外如下所列。

1. 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。

这些数字在图1中放在括号里。

SKF轴承—前置代号及后置代号的含义瑞典SKF轴承万帮达公司的滚动轴承，滚动轴承部件及附件的完整代号由基本代号和补充代号组成。

基本代号由轴承类型代号，尺寸系列代号和内径代号构成。

表示轴承的基本类型，结构和尺寸，是轴承代号的基础。

补充代号是轴承结构形状，尺寸，公差，技术要求有改变时在基本代号左右添加的代号。

在基本代号左边添加的代号为前置代号，用以识别轴承部件，在基本代号右边添加的代号为后置代号，用以表示与原设计有区别或与现行生产的标准有差异的设计类型。

一、前置代号GS——推力圆柱滚子，推力滚针轴承座圈。

例：GS81107-推力圆柱滚子轴承81107的座圈。

K——推力滚子和保持架的组合件里。

例：K81170。

K-——符合AFBMA标准系列英制圆锥滚子轴承带滚子和保持架组件的内圈（内锥体）或外圈（锥环）。

例：K-09067——系列为09000的圆锥滚子轴承的内锥体。

L——分离型轴承的单一内圈或外圈。

例：LNU207——圆柱滚子轴承NU207的内圈。

L30207——圆锥滚子轴承30207的外圈。

R——除去单一内圈或外圈的分离型轴承。

例：RNU207——圆柱滚子轴承NU207带滚子和保持架组合件的外圈。

R30207——圆锥滚子轴承和保持架组件的内圈。

WS——推力圆柱滚子，推力滚针轴圈。

例：WS81107——推力圆柱滚子轴承81107的轴圈。

二、后置代号如果万帮达SKF轴承代号中有数个后置代号，则这些后置代号按以下顺序分组排列：（1）内部设计，（2）外部设计，（3）保持架，（4）其他特点。

（1）（2）（3）组中的后置代号与基本代号之间留出半个汉字距；（2）组中的防尘盖和密封圈的后置代号则是例外，在后置代号前面置一个连字符“-”；（4）组中的后置代号前面置一斜线。

斜线也用来隔离下列两种情况下的两个（4）组后置代号：a. 第一个后置代号以数字结尾和第二个后置代号以数字开头时。

例:6205/P53/223316。

型号——基本型号——特种轴承
特种轴承的基本型号通常是轴承图纸的编号。这些图纸编号通常是六位或七位数的数字，一般没有轴承类型、大小或设 计的任何标示。 在原设计基础上改进的轴承经常带有后缀 A 到 E 或这些字母的组合，例如 AB，加在原来的图纸编号之后。这些后缀的 意义是针对实际轴承的，因此必须参阅实际图纸。 近来，图纸编号带有 Bxxx 前缀，其中 B 代表轴承，其余三位确定轴承类型。在某些情况下，省略第四个字母。最近又 推出了四位数之前加一个前缀来确定轴承类型，用连字号分开，例如 BB1-3001，而不是六位数或七位数的图纸编号。
系列型号 每个标准轴承都属于特定的轴承系列，用没有大小含义的基本型号确定。系列型号经常包括一个后缀 A、B、C、D 或 E 或者这些字母的组合，例如 CA。 这些字母用来确定内部设计的差别，例如接触角。
最常用的系列型号如图 1 所示，在轴承简图之上。括号内的数字不包括在系列型号之中。
型号—补充型号—前缀
但是任何规则都有些例外。轴承型号系统中最重要的例外如下所列。
1. 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。这些数字在图 1 中放在括号里。 2. 对于内径小于等于 10 毫米或者大于等于 500 毫米的轴承，内径通常用毫米表示，不用代号。尺寸与轴承型号的其 余部分用斜线分开，例如：618/8 (d = 8 毫米)或 511/530 (d = 530 毫米). 按照 ISO15：1998 内 径为 22、28 或 32 毫米的标准轴承也适用该方法，例如 62/22 (d = 22 毫米)。 3. 内径为 10、12、15 与 17 毫米的轴承有下列尺寸代号标志：
AC 25 度接触角的单列角接触球轴承 ACD 25 度接触角的单列角接触球轴承，其内部设计经过优化 ADA 外圈有宽开口环沟；采用定位环固定在一起的双片内圈 AS 外圈有润滑孔的滚针轴承。AS 后的数字表示润滑孔的数量 ASR 外圈带环形槽和润滑孔的滚针轴承。ASR 后的数字表示润滑孔的数量 Axx(x) A 与两位或三位数字结合，表示无法以通用后缀表示的标准设计的变异。 B 1. 外形尺寸相同，内部设计有所偏离或修改。 作为一个规则，字母的含义与特定的轴承系列相关联。 例如： 7210 B 40 度接触角的单列角 接触球轴承 32210 B 大接触角的圆锥滚子轴承 （角度大于 32210）

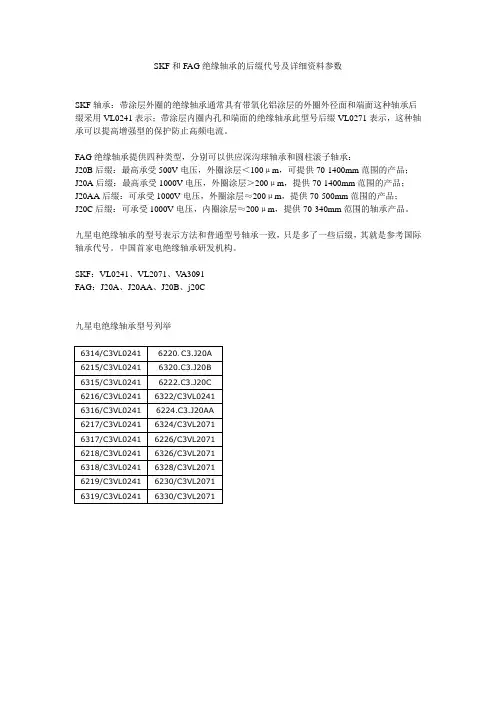

SKF和FAG绝缘轴承的后缀代号及详细资料参数SKF轴承：带涂层外圈的绝缘轴承通常具有带氧化铝涂层的外圈外径面和端面这种轴承后缀采用VL0241表示；带涂层内圈内孔和端面的绝缘轴承此型号后缀VL0271表示，这种轴承可以提高增强型的保护防止高频电流。

FAG绝缘轴承提供四种类型，分别可以供应深沟球轴承和圆柱滚子轴承：J20B后缀：最高承受500V电压，外圈涂层＜100μm，可提供70-1400mm范围的产品；J20A后缀：最高承受1000V电压，外圈涂层＞200μm，提供70-1400mm范围的产品；J20AA后缀：可承受1000V电压，外圈涂层≈200μm，提供70-500mm范围的产品；J20C后缀：可承受1000V电压，内圈涂层≈200μm，提供70-340mm范围的轴承产品。

九星电绝缘轴承的型号表示方法和普通型号轴承一致，只是多了一些后缀，其就是参考国际轴承代号。

中国首家电绝缘轴承研发机构。

SKF：VL0241、VL2071、V A3091FAG：J20A、J20AA、J20B、j20C九星电绝缘轴承型号列举6314/C3VL0241 6220.C3.J20A6215/C3VL0241 6320.C3.J20B6315/C3VL0241 6222.C3.J20C6216/C3VL0241 6322/C3VL02416316/C3VL0241 6224.C3.J20AA6217/C3VL0241 6324/C3VL20716317/C3VL0241 6226/C3VL20716218/C3VL0241 6326/C3VL20716318/C3VL0241 6328/C3VL20716219/C3VL0241 6230/C3VL20716319/C3VL0241 6330/C3VL2071。

FAG轴承代号由基本代号、前置代号和后置代号构成：基本代号表示轴承的基本类型、结构和尺寸；前置代号表示轴承零件置于基本代号之前；后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。

前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

GS.-- 推力圆柱滚子轴承座圈。

例：GS.81112K.-- 滚动体与保持架的组合件。

例：推力圆柱滚子与保持架的组合件K.81108R-- 不带可分离内圈或外圈的轴承。

例：RNU207-- 不带内圈的NU207 轴承WS-- 推力圆柱滚子轴承轴圈。

例：WS.81112后置代号-- 内部设计-- 外形尺寸及变形设计-- 密封-- 保持架-- 公差-- 游隙-- 热处理-- 特殊设计-- 机床主轴轴承-- 低噪省轴承后置代号置于基本代号的后面。

当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。

某些后置代号前用小圆点与基本代号隔开。

后置代号—内部结构A 、B 、C 、D 、E-- 内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角、E—25 °触角、B—40 °接触角例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E--加强型设计，轴承负载能力提高。

VH-- 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。

例：NJ2312VH后置代号—轴承外形尺寸及外部结构DA--带双半内圈的可分离型双列角接触球轴承。

例：3306DADZ--圆柱型外径的滚轮轴承。

例：ST017DZK--圆锥孔轴承，锥度1 ：12 。

例：2308K 。

K30--圆锥孔轴承，锥度1 ：30 。

例：24040 K30 。

2LS--双内圈两面带防尘盖的双列圆柱滚子轴承。

例：NNF5026VC.2LS.V--内部结构变化，双内圈，两面带防尘盖、满滚子双列圆柱滚子轴承。

SKF带座外球面轴承 Y-轴承单元型号说明
SKF带座外球面轴承 Y-轴承单元的代号由以下各部分组成：
◆一个表示轴承座类型和材料的前缀
◆一个尺寸代号
◆一个表示安装的轴承的后缀
◆表示其他特征的后缀
SKF轴承单元和轴承座的前缀
这些前缀由1到6个字母组成。

现将产品表中出现的各种前缀，按字母顺序解释如下：
SKF带座外球面轴承尺寸代号
SKF Y-轴承单元的尺寸代号表示所含Y-轴承的内径。

◆公制轴，单位为毫米，无代码，例如：SY 25 TF
◆英制轴，单位为英寸，无代码，例如：SY 1.1/2 TF
轴承座的表示方法是，轴承系列代号中的“2”被“5”取代，后面跟有所含轴承的尺寸代号，例如：SYJ 508 表示带40毫米（或者相应英制尺寸）内径的轴承。

冲压钢轴承座具有轴承的外径，单位为毫米，无代码，例如：PF 52。

表示SKF Y-轴承单元的代号。

SKF轴承的后缀代号若现代轴承中有几个后缀，则这些后缀按一下顺序分组排列:内部设计,外部设计,保持架,其它特点.第4组(其它特点)总是以斜线与基本代号或其它后缀分开.内部设计A 轴承内部设计经过修改BCDE外部设计CA 可任意(同向串列,面对面或背靠背)CB 配对安装的单列角接触球轴承CC 背靠背或面对面排列时,轴向按装前内部间隙与正常值之比较:小(CA),正常(CB),较大(CC)G 可任意(同向串连,背靠背,面对面)配对安装的单列角接触球轴承.面对面或背靠背排列时,轴承内有一定的按装前轴向间隙GA 可随意(串联,背靠背,面对面)GB 配对按装的单列角接触球轴承GC 面对面,背靠背排列时,轴承内有较轻(GA)中等(GB)或较重(GC)预负荷K 锥形内孔,直径锥度1:20K30 锥形内孔,直径锥度1:30-LS 轴承一侧具接触式油封,内圈无油封凸槽-2LS 轴承二侧具LS油封N 外圈圆柱面有止动槽NR 轴承外圈有止动槽和止动圈N2 外圈上有二个定位槽(成180度)PP 轴承(支承滚轮轴承,凸轮随动轴承)二侧具接触式油封RS 轴承(滚针轴承)一侧具有合成橡胶或聚氨基甲酸酯接触式油封-RS1 轴承一侧具亲钢板合成橡胶接触式油封-2RS1 轴承二侧具有ES1油封-RS 轴承(滚针轴承)两侧具RS油封-RZ 轴承一侧具亲钢板合成橡胶摩擦油封-2RZ 轴承两侧具RZ油封X 1.基本尺寸经修正后符合ISO标准2.柱形滚动面(支承滚轮轴承,凸轮随动轴承)-Z 轴承一侧具防尘盖(非摩擦油封)-2Z 轴承两侧具Z防尘盖-ZN 防尘盖位于止动槽异侧-2ZN 轴承两侧具Z防尘盖，外圈带止动槽-ZNR 同-ZN,且带止动圈-2ZNR 同-2ZN,且带止动圈保持架F 钢或特殊铸铁制造机削保持架J 钢板冲压成形保持架L 轻合金机削保持器M 黄铜机削保持架MP 窗型黄铜机削保持架P 玻璃织维增强尼龙6.6模注保持架TN 塑胶模注保持架Y 铜板冲压成型保持架V 满滚子轴承,(无保持架)VH 由非分离型滚子祝贺件构成的满滚子轴承(圆柱滚子轴承)其它轴承特性- 以下后缀之前省略了代号前的斜线轴承精度P4 尺寸精度符合ISO4级公差(比P5级精密)P4A 尺寸精度符合ISO4级公差,运行精度相当于AFBMA标准ABEC9级P5 尺寸及运行精度符合ISO5级公差(精度高于P6)P6 尺寸及运行精度相当于AFBMA标准ABEC9级PA9A 尺寸精度相当于AFBMA标准ABEC9级PA9B 尺寸精度相当于AFBMA标准ABEC9级,运行精度比PA9A高内部间隙C1 间隙小于C2C2 间隙小于普通级C3 间隙大于普通级C4 间隙大于C3C5 间隙大于C4当间隙后缀与P4,P5或P6结合时,间隙后缀省去C.例如:P6+C2=P62振动品质QE5 符合电动机用特别标准,尺寸及运转精度达P6，极低噪音QE6 符合电动机用标准,低噪音热处理S0 高达150摄氏度S1 高达200摄氏度S2 高达250摄氏度S3 高达300摄氏度S4 高达350摄氏度补充润滑W33 轴承外圈有润滑油槽三个油孔W33X 轴承外圈有润滑油槽六个油孔润滑剂HT 高温润滑(-20至+130摄氏度)LHT 低/高温滑脂(-40至+140摄氏度)LT 低温滑脂(??????)MT 中温滑脂(-30至+110摄氏度)。

SKF轴承代号说明公司概述（1）SKF的全称SKF的全称是“Svenska Kullager-Fabriken”中文音译名称为“斯凯孚”；SKF集团总部设立于瑞典哥特堡，是轴承科技与制造的领导者。

Sven Wingquist在1905年发明了双列自动对心滚珠轴承，随即于1907年创立Svenska Kullargerfabriken瑞典滚珠轴承制造公司，简称SKF，生产企业：105家；员工人数：约38,748人；公司数量：约150家；2007年全年净销售额为585.59亿瑞典克朗；总裁兼首席执行官CEO：汤母·强斯顿Tom Johnstone公司之业务即以这种机械工程史上划时代的发明为起点而蒸蒸日上。

时至今年已届满一百周年，SKF仍秉持既定宗旨，不断发展，服务世界。

SKF执世界滚动轴承业之牛耳，经营的触角已遍及全球，业务遍及世界130个国家，每年生产五亿多个轴承，销售网遍布全球。

目前拥有200家分公司、80家制造厂、41000位员工和8000家代理商和经销商。

SKF 亦生产及销售轴承钢及其他高品质特殊钢。

此外，SKF集团亦持续致力于轴承工业的研究与发展，平均每两天就有一项新的专利问世。

SKF集团也是第一家通过ISO14001环保认证的轴承公司，此项认证涵盖17个国家共60多个制造单位。

SKF产品介绍（1）SKF所提供的标准产品有各类轴承二万余种。

SKF集团除了滚动轴承之外，也制造直线轴承、滑动轴承、轴承箱、球及滚子丝杠、纺织机械部件、保持圈、机床及各种精密机械部件。

在上述领域内获得广泛之经验，因而拥有发展、制造及应用各种先进工程产品不可或缺的知识与专长。

小者如仅重0.003克的微型轴承，大至每件三十四吨重的巨型轴承。

此外，SKF也提供一系列的轴承维修工具、油脂及轴承监测仪器（SKF轴承加热器、拉拔器等），务求令轴承用户获得更高效益，达到无忧运转。

SKF轴承特色产品Explorer 探索者系列轴承，该系列轴承比目前市面上任何品牌的轴承性能更佳、寿命更长，在设计、使用方面表现过人，是荷兰SKF工程与研究中心众多顶级科学家和工程师团队经过多年精心钻研的成果,SKF探索者轴承可由轴承的外圈侧面刻有“EXPLORER”字样和包装盒上的“EXPLORER”标志来识别，但产品号不变。

型号的后缀是用来表示与基本设计有不同结构和/或有其它特性的变型。

当需要表示多于一种轴承特性时,后缀是有规律地分成若干组。

下面列出较常用的后缀,但要注意并非所有的变型都能够在此列出（具体的某种类型后缀可以参考其它相应信息）。

A：经过改进或稍作改变的内部设计。

外形尺寸相同。

通常对不同类型或者系列的SKF轴承有不同的意义。

例如：4210 A：表示不带装球缺口的双列深沟球轴承；3220 A 表示接触角为30° 的双列角接触球轴承。

AC：接触角为25°的单列角接触球轴承ADA：外圈上的止动槽经过改进,剖分的内圈由一个固定环固定。

B：经过改进或稍作改变的内部设计,外形尺寸相同,通常对不同类型或系列的SKF轴承有不同的意义。

例如：7224 B表示为接触角为40°的单列角接触球轴承；32210 B表示为接触角较大的圆锥滚子轴承Bxx(x)：B与一个两位数或三位数组合,用来表示一些没有合适后缀的变型。

例如：B20：缩窄的宽度公差C：经过改进或稍作改变的内部设计。

外形尺寸相同。

通常对不同类型或系列的轴承有不同的意义。

例如：21306 C表示球面滚子轴承,带两个窗式冲压钢保持架、内圈无挡边和带一个由内圈引导的导圈CA：1,C型球面滚子轴承,带叉型机削黄铜保持架、内圈两侧的挡边和带一个由内圈引导的导圈；2,通用配组轴承,在背对背或面对面的配置时,轴向游隙小于普通组（CB）CAC：CA型球面滚子轴承,滚子的引导经过改进CB：1,通用配组轴承,在背对背或面对面的配置时,轴向游隙为普通组；2,双列角接触球轴承,特定的轴向游隙。

CC：1,C型球面滚子轴承,滚子引导经过改进；2,通用配组轴承,在背对背或面对面的配置时,轴向游隙大于普通组（CB）CLN：圆锥滚子轴承,缩窄套圈宽度和总宽度的公差带,符合ISO公差等级6X CL0：精度符合ANSI/ABMA 19.2:1994标准公差等级0,用于英制圆锥滚子轴承CL00：精度符合ANSI/ABMA 19.2:1994标准公差等级00,用于英制圆锥滚子轴承CL3：精度符合ANSI/ABMA 19.2:1994标准公差等级3,用于英制圆锥滚子轴承CL7C：用于圆锥滚子轴承,有特殊的磨擦特性和更高的旋转精度CN：普通组径向游隙；通常仅用于与以下字母组合来表示较窄或偏移的游隙范围CNH：缩窄的游隙范围,相当于普通组游隙范围的上半部分CNM：缩窄的游隙范围,相当于普通组游隙范围的一半CNL：缩窄的游隙范围,相当于普通组游隙范围的下半部分CNP：偏移的游隙范围,相当于普通组游隙范围的上半部分和C3游隙范围的下半部分的组成CNR：具有符合DIN 620-4：1982的普通组游隙的圆柱滚子轴承以上的字母H、M、L和P,同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4和C5,如C2HCV：改进内部设计,满装圆柱滚子轴承CS：轴承一侧带钢骨架的丁腈橡胶（NBR）接触式密封圈CS2：轴承一带具钢骨架的氟橡胶（FPM）接触密封圈CS5：轴承一侧带具钢骨架的氢化丁腈橡胶（HNBR）接触式密封圈2CS：轴承两侧带具钢骨架的丁腈橡胶（NBR）接触式密封圈2CS2：轴承两侧带具钢骨架的氟橡胶（FPM）接触密封圈2CS5：轴承两侧带具钢骨架的氢化西腈橡胶（HNBR）接触式密封圈C1：径向游隙小于C2C2：径向游隙小于普通组（CN）C3：径向游隙大于普通组（CN）C4：径向游隙大于C3C5：径向游隙大于C4C02：缩窄的内圈旋转精度公差C04：缩窄的外圈旋转精度公差C08：C02+C04C083：C02+C04+C3C10：缩窄的内径和外径公差D：经过改进或稍作改变的内部设计,外形尺寸相同。

skf轴承型号含义和解释SKF是全球领先的轴承制造商之一，其产品广泛应用于工业、汽车、农业等领域。

SKF轴承有多种型号，每一种型号都有其含义和解释。

本文将简要介绍一些常用的SKF轴承型号及其含义和解释。

1. 6000系列轴承6000系列轴承是最常见的轴承，其型号以“6”开头，后面跟着一到三位数字。

例如，6000、6001、6002等等。

这些数字表示轴承的内径大小。

例如，6001轴承的内径大小为12mm。

2. 6200系列轴承6200系列轴承也是十分常见的轴承，其型号以“6”开头，后面跟着“2”，再后面跟着一到三位数字。

例如，6201、6202、6203等等。

这些数字同样表示轴承的内径大小。

与6000系列轴承相比，6200系列轴承的外径更大，承载能力更强。

3. 6300系列轴承6300系列轴承与6000、6200系列轴承类似，其型号以“6”开头，后面跟着“3”，再后面跟着一到三位数字。

例如，6301、6302、6303等等。

这些数字同样表示轴承的内径大小。

与6000系列轴承相比，6300系列轴承的外径更大，承载能力更强。

4. 16000系列轴承16000系列轴承的型号以“1”开头，后面跟着一到三位数字。

例如，16001、16002、16003等等。

这些数字同样表示轴承的内径大小。

16000系列轴承与6000系列轴承类似，但其承载能力更强。

5. 4200系列轴承4200系列轴承的型号以“4”开头，后面跟着“2”，再后面跟着一到三位数字。

例如，4201、4202、4203等等。

这些数字同样表示轴承的内径大小。

与6200系列轴承相比，4200系列轴承的外径更小，但承载能力更强。

6. N系列轴承N系列轴承是一种滚动轴承，用于连接轴和支承架。

其型号以“N”开头，后面跟着一到三位数字。

例如，N204、N205、N206等等。

这些数字同样表示轴承的内径大小。

7. UC系列轴承UC系列轴承是一种球形滚动轴承，用于连接轴和支承架。
