作业指导书
一、目的，内容与要求
1．目的、内容：
进一步理解和巩固。

“物”与“图”之间的对应关系，运用视图、剖视图、断面图等表达方法，根据后面两页给出的零件视图，选择一组恰当的表达方案图示出来，并标注尺寸。

本作业共两个分题，不同专业按需要任选一题。

2．要求：对指定的机件选择恰当的表达方案，要求将机件的内、外结构形状表达清楚。

二、图名、图幅、比例
1．图名：机件表达方法综合练习
2．图幅：A3
3．比例：1：1
三、绘图步骤和注意事项
1．对所给视图进行形体分析，在此基础上选择表达方案。

2．根据规定的图幅和比例，合理布置各视图的位置。

3．逐步画出各视图。

画图时要注意将视图改画成适当的剖视图、断面图和其它视图，并配置和调整各部分尺寸，完成底稿。

4．经仔细校核后用铅笔加深。

5．标题栏的填写同前面作业。

6-5表达方式综合练习
·90·
班级
姓名
学号。

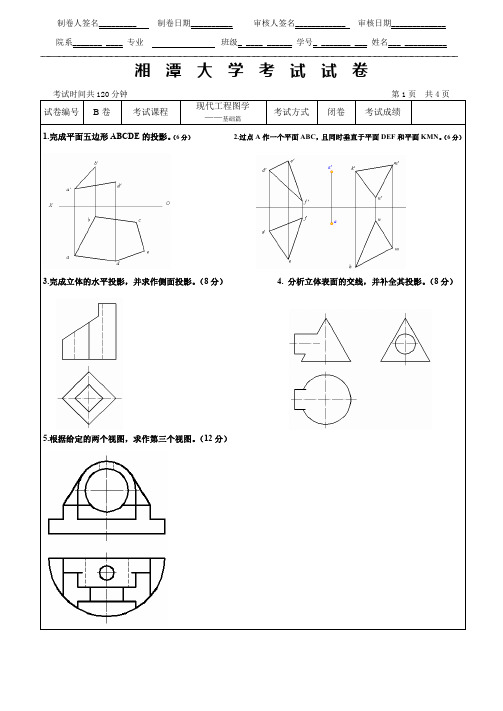

考试时间共120分钟 第1页 共4页
试卷编号B卷考试课程现代工程图学
——基础篇
考试方式闭卷考试成绩
1.完成平面五边形ABCDE的投影。

（6分）
2.过点A作一个平面ABC，且同时垂直于平面DEF和平面KMN。

（6分）
3.完成立体的水平投影，并求作侧面投影。

（8分）
4. 分析立体表面的交线，并补全其投影。

（8分）
5.根据给定的两个视图，求作第三个视图。

（12分）
考试时间共120分钟 第2页 共4页
试卷编号B卷考试课程现代工程图学
——基础篇
考试方式闭卷考试成绩
6.补画俯视图，并画出轴测图。

（12分）
7. 已知物体的主、俯视图，请选择正确的左视图（正确的打“√”）。

（8分。

现代工程图学与三维建模（上）（山东联盟）知到章节测试答案智慧树2023年最新山东建筑大学第一章测试1.投影面垂直线中垂直于H面的直线称为：参考答案:铅垂线2.我们绘图时使用的是投影法中的投影法。

参考答案:平行投影法，正投影法3.根据投影面展开的法则，三个视图的相互位置必然是以（）为主参考答案:主视图4.基本视图主要用于表达零件在基本投影方向上的（）形状。

参考答案:外部5.主视图是由前向后投射所得的视图，它反映形体的（）和（）方位。

参考答案:上下、左右6.基本视图的“三等关系”为：参考答案:长对正，高平齐，宽相等7.已知立体的主、俯视图，正确的左视图是（）。

参考答案:8.已知物体的主、俯视图，正确的左视图是（）。

参考答案:9.六个基本的名称;主视图 ,上视图 ,左视图,右视图,仰视图和后视图。

参考答案:错10.远离主视图的方向为前方，靠近主视图的方向为后方。

参考答案:对第二章测试1.图纸标准幅面分为几种（）。

参考答案:52.标题栏绘制位置（）。

参考答案:图框的右上角3.绘图比例为1：2表示（）。

参考答案:缩小的比例4.图样中的字体写成（）。

参考答案:长仿宋体5.图线宽度的比率为粗线：细线（）。

参考答案:1:26.细点画线一般超出物体轮廓线大约（）。

参考答案:3-5mm7.绘图时图线遮挡顺序为（）。

参考答案:粗实线、虚线、细点画线、细实线8.垂直的尺寸，尺寸数字的写法（）。

参考答案:垂直的尺寸数字头朝左写在尺寸线的左方9.平面图形绘图顺序为（）。

参考答案:先画已知线段，再画中间线段，最后画出连接线段10.图中平面图形的定位尺寸有几个（）。

参考答案:3第三章测试1.点的水平投影到OX轴的距离等于点的侧面投影到的距离。
