隔爆水袋的设置及管理维护

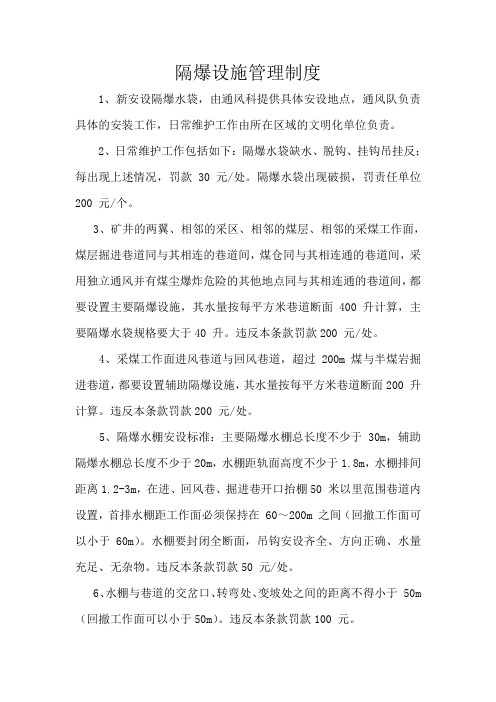

隔爆设施管理制度1、新安设隔爆水袋，由通风科提供具体安设地点，通风队负责具体的安装工作，日常维护工作由所在区域的文明化单位负责。

2、日常维护工作包括如下：隔爆水袋缺水、脱钩、挂钩吊挂反；每出现上述情况，罚款 30 元/处。

隔爆水袋出现破损，罚责任单位200 元/个。

3、矿井的两翼、相邻的采区、相邻的煤层、相邻的采煤工作面，煤层掘进巷道同与其相连的巷道间，煤仓同与其相连通的巷道间，采用独立通风并有煤尘爆炸危险的其他地点同与其相连通的巷道间，都要设置主要隔爆设施，其水量按每平方米巷道断面400 升计算，主要隔爆水袋规格要大于40 升。

违反本条款罚款200 元/处。

4、采煤工作面进风巷道与回风巷道，超过200m 煤与半煤岩掘进巷道，都要设置辅助隔爆设施，其水量按每平方米巷道断面200 升计算。

违反本条款罚款200 元/处。

5、隔爆水棚安设标准：主要隔爆水棚总长度不少于 30m，辅助隔爆水棚总长度不少于20m，水棚距轨面高度不少于1.8m，水棚排间距离1.2-3m，在进、回风巷、掘进巷开口抬棚50 米以里范围巷道内设置，首排水棚距工作面必须保持在 60～200m 之间（回撤工作面可以小于 60m）。

水棚要封闭全断面，吊钩安设齐全、方向正确、水量充足、无杂物。

违反本条款罚款50 元/处。

6、水棚与巷道的交岔口、转弯处、变坡处之间的距离不得小于 50m （回撤工作面可以小于50m）。

违反本条款罚款100 元。

7、每周至少检查 1 次隔爆设施的质量，并有记录可查。

每发现 1 处违反本条款罚款50 元。

8、隔爆设施要挂牌管理，牌板标明：安设地点、水袋个数、棚区长度、水量、断面、安设日期、维护单位等参数，水棚检查每周一次，要经常保持水袋的完好并达到规定的水量。

缺一处罚款200 元，不合格一处罚款50 元。

9、隔爆水袋回收工作由通风队负责，清洗并叠好后存放于井下材料仓库中。

隔爆设施管理制度山西柳林凌志柳家庄煤业有限公司二零一四年。

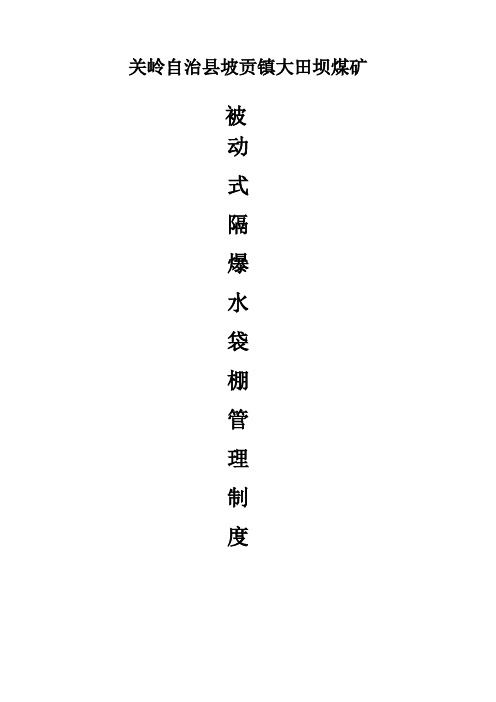

关岭自治县坡贡镇大田坝煤矿被动式隔爆水袋棚管理制度关岭自治县坡贡镇大田坝煤矿被动式隔爆水袋棚管理制度第一条矿通风管理部门应根据《煤矿安全规程》的规定和上级的有关要求，结合矿井生产实际，编制矿井防止煤尘爆炸的预防措施和矿井隔爆水袋棚布置设计，报矿总工程师批准后组织实施。

同时，还应根据矿井生产部署变化情况及进调整，为矿井安全生产创造条件；第二条隔爆式水袋棚分为主要隔爆水袋棚和辅助隔爆水袋棚，分别设置在以下与之相对应的地点：（一）主要隔爆水袋棚：主要设置在矿井两翼与井筒相连通的主要运输大巷和回风大巷；相邻采区之间的集中运输巷道和回风巷道；相邻煤层之间的运输石门和回风门。

（二）辅助隔爆水袋棚：采煤工作面进风、回风巷道；采区内的煤和半煤岩掘进巷道；采用独立通风并有爆炸危险的其它巷道。

第三条根据矿井生产实际，隔爆水袋棚布置可选用以下形式：（一）集中式水袋棚：将数排水袋集中布置在一段巷道内（见图1），该段巷道长度称为棚区长度。

适用于主要隔爆水袋棚和辅助隔爆水袋棚的布置。

（二）分散式水袋棚：水袋棚架按两排或单排为一组，分散布置在可能发生瓦斯爆炸地点以外的相当长和一段巷道内，形成保护带（见图2）。

适用于辅助隔爆水袋棚的布置。

（三）分散集中组合式水袋棚：将分散式与集中式在同一巷道中混合安装使用（见图3）。

主要适用于推进速度很快的采、掘工作面。

（四）旁侧式水袋棚：棚架上的水袋安装在巷道的一侧（称单旁侧式）或者两侧（称双旁侧式），以保证巷道一侧或巷道中部有自由通道（见图4）。

此种水袋布置方式用于集中式水袋棚布置形式。

第四条 隔爆水袋棚的设置位置应符合以下规定：（一）隔爆水袋棚应设在直线段巷道内，棚区及其前后各10m 巷道的为面应保持一致，不得将其安设在巷道断面扩大或超高处；（二）隔爆水袋棚安装起点距巷道交叉口或转弯处的距离以50—75m 为宜； 3棚区长度：集中式水袋的主要隔爆棚不小于30m ，辅助隔爆棚不小于20m ；分散式的辅助隔爆棚不小于200m ，两小组水袋之间的距离以10—30m 为宜；（四）隔爆水袋排距：以1.2—3m 为宜；（五）辅助隔爆棚距采掘工作面的距离：集中式以60—200m 为宜，分散式以30—60m 为宜；（七）分散集中组合式水袋棚，分散式与集中式之间的距离以30—90m 为宜；（八）巷道内需设多组辅助隔爆棚时，第组辅助隔爆棚之间的距离不应大于200m 。

关岭自治县坡贡镇大田坝煤矿被动式隔爆水袋棚管理制度关岭自治县坡贡镇大田坝煤矿被动式隔爆水袋棚管理制度第一条矿通风管理部门应根据《煤矿安全规程》的规定和上级的有关要求，结合矿井生产实际，编制矿井防止煤尘爆炸的预防措施和矿井隔爆水袋棚布置设计，报矿总工程师批准后组织实施。

同时，还应根据矿井生产部署变化情况及进调整，为矿井安全生产创造条件；第二条隔爆式水袋棚分为主要隔爆水袋棚和辅助隔爆水袋棚，分别设置在以下与之相对应的地点：（一）主要隔爆水袋棚：主要设置在矿井两翼与井筒相连通的主要运输大巷和回风大巷；相邻采区之间的集中运输巷道和回风巷道；相邻煤层之间的运输石门和回风门。

（二）辅助隔爆水袋棚：采煤工作面进风、回风巷道；采区内的煤和半煤岩掘进巷道；采用独立通风并有爆炸危险的其它巷道。

第三条根据矿井生产实际，隔爆水袋棚布置可选用以下形式：（一）集中式水袋棚：将数排水袋集中布置在一段巷道内（见图1），该段巷道长度称为棚区长度。

适用于主要隔爆水袋棚和辅助隔爆水袋棚的布置。

（二）分散式水袋棚：水袋棚架按两排或单排为一组，分散布置在可能发生瓦斯爆炸地点以外的相当长和一段巷道内，形成保护带（见图2）。

适用于辅助隔爆水袋棚的布置。

（三）分散集中组合式水袋棚：将分散式与集中式在同一巷道中混合安装使用（见图3）。

主要适用于推进速度很快的采、掘工作面。

（四）旁侧式水袋棚：棚架上的水袋安装在巷道的一侧（称单旁侧式）或者两侧（称双旁侧式），以保证巷道一侧或巷道中部有自由通道（见图4）。

此种水袋布置方式用于集中式水袋棚布置形式。

第四条 隔爆水袋棚的设置位置应符合以下规定：（一）隔爆水袋棚应设在直线段巷道内，棚区及其前后各10m 巷道的为面应保持一致，不得将其安设在巷道断面扩大或超高处；（二）隔爆水袋棚安装起点距巷道交叉口或转弯处的距离以50—75m 为宜； 3棚区长度：集中式水袋的主要隔爆棚不小于30m ，辅助隔爆棚不小于20m ；分散式的辅助隔爆棚不小于200m ，两小组水袋之间的距离以10—30m 为宜；（四）隔爆水袋排距：以1.2—3m 为宜；（五）辅助隔爆棚距采掘工作面的距离：集中式以60—200m 为宜，分散式以30—60m 为宜；（七）分散集中组合式水袋棚，分散式与集中式之间的距离以30—90m 为宜； （八）巷道内需设多组辅助隔爆棚时，第组辅助隔爆棚之间的距离不应大于200m 。

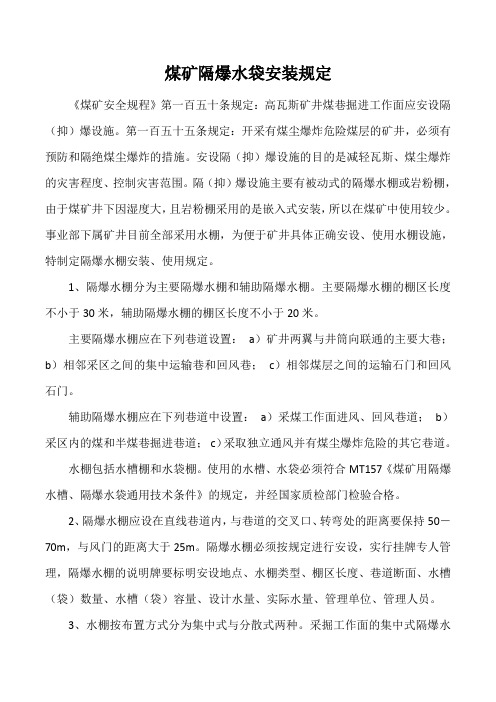

煤矿隔爆水袋安装规定《煤矿安全规程》第一百五十条规定：高瓦斯矿井煤巷掘进工作面应安设隔（抑）爆设施。

第一百五十五条规定：开采有煤尘爆炸危险煤层的矿井，必须有预防和隔绝煤尘爆炸的措施。

安设隔（抑）爆设施的目的是减轻瓦斯、煤尘爆炸的灾害程度、控制灾害范围。

隔（抑）爆设施主要有被动式的隔爆水棚或岩粉棚，由于煤矿井下因湿度大，且岩粉棚采用的是嵌入式安装，所以在煤矿中使用较少。

事业部下属矿井目前全部采用水棚，为便于矿井具体正确安设、使用水棚设施，特制定隔爆水棚安装、使用规定。

1、隔爆水棚分为主要隔爆水棚和辅助隔爆水棚。

主要隔爆水棚的棚区长度不小于30米，辅助隔爆水棚的棚区长度不小于20米。

主要隔爆水棚应在下列巷道设置：a）矿井两翼与井筒向联通的主要大巷；b）相邻采区之间的集中运输巷和回风巷；c）相邻煤层之间的运输石门和回风石门。

辅助隔爆水棚应在下列巷道中设置：a）采煤工作面进风、回风巷道；b）采区内的煤和半煤巷掘进巷道；c）采取独立通风并有煤尘爆炸危险的其它巷道。

水棚包括水槽棚和水袋棚。

使用的水槽、水袋必须符合MT157《煤矿用隔爆水槽、隔爆水袋通用技术条件》的规定，并经国家质检部门检验合格。

2、隔爆水棚应设在直线巷道内，与巷道的交叉口、转弯处的距离要保持50―70m，与风门的距离大于25m。

隔爆水棚必须按规定进行安设，实行挂牌专人管理，隔爆水棚的说明牌要标明安设地点、水棚类型、棚区长度、巷道断面、水槽（袋）数量、水槽（袋）容量、设计水量、实际水量、管理单位、管理人员。

3、水棚按布置方式分为集中式与分散式两种。

采掘工作面的集中式隔爆水棚要及时移动，保持首列水棚距工作面的距离在60—200米范围。

集中式水棚排间距为1.2米，集中式水棚的用水量按巷道断面积计算，不得小于如下值：主要隔爆水棚400L/m2，辅助隔爆水棚200L/m2。

分散式隔爆水棚只能用作辅助隔爆水棚，首列分散式水棚与工作面距离保持30-60米。

齐心煤业有限责任公司
煤巷掘进隔爆设施安装技术规定
一、水袋棚用水量按200L/m²计算。

二、用双抗涂敷布制作的隔爆水袋，袋子上部两侧开有吊挂孔，横向挂于支架的钩上，沿巷道方向横着挂两排。

三、在爆炸冲击波的作用下，水袋迎着冲击波的那一侧脱钩，水从脱钩侧猛泻出去，成雾状飞散，从而扑灭爆炸火焰，吊钩角度为60°±6°。

四、水棚顶部距顶梁（无支架时为顶板）、两帮的空隙不得小于0.1米;水棚距巷道轨面的距离不小于1.8米.水棚应保持同一高度,需要挑顶时,水棚区内的巷道断面应与其前后各20米长的巷道断面一致。

五、水棚排间距为1.0-2.0米,棚区长度不小于20米;第一排水棚与工作面的距离必须保持60-200米。

六、水棚应设置在直线巷道内；水棚与巷道交叉口、转弯处的距离必须保持50-75米。

与风门的距离必须大于20米。

七、水内混入5%的煤尘后即应换水。

齐心煤业有限责任公司生技科
二〇〇八年四月十六日。

隔爆水棚（袋）技术标准一、主要隔爆水棚（袋）的设置地点为：1、矿井两翼与井筒连通的主要运输大巷和回风大巷；2、相邻两采区之间的集中运输巷道和回风巷道；3、相邻煤层之间的运输石门和回风石门。

二、辅助隔爆水棚（袋）的设置地点为：1、采煤口的进风、回风巷道；2、采煤区内的煤和半煤岩掘进巷道；3、采用独立的通风并有煤尘爆炸危险的其它巷道。

使用方法：1、水棚（袋）用水量隔爆水棚（袋）分为集中式和分散式（根据布置方式而定）。

集中式水棚（袋）的用水量按巷道断面积计算，主要水棚（袋）不少于400L／m2；辅助水棚（袋）不少于200L／m2。

分散式水棚（袋）的水量按棚区所占巷道空间体积计算；不少于1.0L／m2。

2、水棚（袋）的位置设置；a、水棚（袋）应设置在直线巷道内；b、水棚（袋）与巷道交叉口，转弯处的距离应保持50-70m；与风门的距离须大于25m；c、第一排集中水棚（袋）与工作面的距离必须保持60-200m，第一排分散式水棚（袋）与工作面的距离必须保持30-60m；d、在应设辅助隔爆水棚（袋）的巷道应设多组水棚（袋），每组间距不大于200m。

3、水棚（袋）排间距离与水棚的棚区长度：a、集中式水棚（袋）间距离为1.2-3.0m，分散式分棚（袋）沿巷道分散布置，两个袋组的间距为10-30m；h、集中式主要水棚（袋）的棚（袋）区长度不小于30m，集中式辅助棚（袋）区长度不小于20m，分散式的棚（袋）区长度不小于200m。

安装方式：1、隔爆水袋棚的安装方式：吊挂式。

原则是：当受爆炸冲击力时，水容易泼出。

布置应符合以下规定：断面S＜10m2时，NB／LXl00＞：35％断面S＜12m2时，NB／LXl00＞：50％断面S＞12m2时，NB／LXl00＞：65％式中：N＝排棚水袋个数；B＝水棚迎风断面宽度；L＝水棚所在水平巷道宽度。

2、水袋之间的间隙与水袋同支架或巷壁之间的间隙之和不得大于1.5m，禁超1.8m，两个水袋之间的间隙不得大于1.2m。

盐井一矿-150m轨道石门隔爆水袋安设安全技术措施单位意见签字日期总工程师安全矿长生产矿长安全培训部运输通风调度室救护队编制措施学习签字栏措施名称学习时学习地点主持人间盐井一矿-150m轨道石门隔爆水袋安设安全技术措施根据《煤矿安全规程》相关规定主要石门隔爆沙袋每平方米水量必须达到400L，原-150m水平轨道石门隔爆水袋安装不足,因此须加装铺设隔爆水袋。

为确保工程质量和施工安全，特制定本安全技术措施。

一、安装时间：二、安装地点：三、安装负责人：四、安装区队:五、施工方案1、备齐所需的水袋、钩子、胶管、弯钩及工具等。

2、到达作业地点后，先检查施工地点前后巷道支护情况，应选择支护良好，断面平整的地段施工。

3、材料全部到位后，开始对隔爆水袋进行吊挂。

4、隔爆水袋吊挂要依次安设挂杆、吊钩、水袋，吊挂要整齐。

5、吊挂完成后对水袋进行注水。

6、注水后检查隔爆水袋及水袋是否牢固，有无掉落危险。

六、隔爆水袋安装要求：1、隔爆水袋及水袋必须吊挂整齐，并固定牢固。

2、确保隔爆水袋覆盖全断面。

新铺设隔爆水袋与原有的要操持水平一直且各水袋安装间距均匀且符合质量标准要求。

3、及时向水袋中加水，确保水量充足，保证不漏水、不歪斜。

水袋的水量应达到下列要求:水袋组的用水量按巷道断面计算，主要水袋不低于400L/m。

4、水袋水袋距巷道轨面向上不小于2m；水袋区的巷道断面应与前后各20m长的巷道断面一致。

5、吊挂水袋的挂钩，采用65°斜钩，钩长5cm，相向吊挂。

6、水袋设置在巷道的直线段内，与巷道的交叉口、转弯处、变坡处之间的距离不得小于50m。

7、每处水袋必须使用同一规格的水袋，不得混用。

吊挂要按照具体规定，依次安设挂杆、吊钩、水袋，吊挂要整齐。

8、工作完成后把剩余的材料、配件整理好，并运送到指定地点。

及时填写隔爆水袋说明牌，并建立台帐。

七、安全技术措施1.现场作业人员必须配带便携式瓦斯检查仪。

2、安装作业时现场必须有安瓦员吊牌检查瓦斯及其它安全隐患，如有异常即时组织现场人员处理后向矿调汇报。

长治县雄山煤炭有限公司第五矿隔爆水袋管理办法一、应用范围及工作原理简介隔爆水袋是用于阻止井下可燃气体，煤尘爆炸灾害传播和扩大所安装的柔性隔爆盛水容器，安设于井下有可能发生瓦斯、煤尘爆炸燃烧的巷道之中，当瓦斯爆炸时，水袋被冲击撕裂及脱钩，形成长而密的水雾带，能有效地隔绝瓦斯、煤尘爆炸传播。

水袋材料是采用符合行业标准MTl13-1995《煤矿井下用非金属（聚合物）制品安全性能检验规范》的水袋布，隔爆水袋的各项指标均需满足行业标准MTl57-1996《煤矿用隔爆水槽和隔爆水袋通用技术条件》的技术要求。

二、主要性能指标1、规格型号类型：GD/20L、GD/30L、GD/40L、GD/60L、GD/80L2、外观：桔红色3、主要技术参数：阻燃、抗静电性能：符合MTl13-1995技术要求水袋动作所需爆炸压力：≯12 kPa①形成最佳水雾所需时间：＜150ms②最佳水雾持续时间：＞160ms最佳水雾柱扩散长度：＞5m最佳水雾柱扩散宽度：＞3.5m最佳水雾柱扩散高度：3m爆炸火焰从爆源栓算起：≯140 m三、安装使用说明及维护1、安装地点和安装数量根据煤矿安全要求，煤矿井下主要采区之间和可能发生瓦斯爆炸的重点采掘工作面，其进风、回风巷道（包装运输）都应同时安装隔爆设施。

高瓦斯矿井巷道中架设隔爆水棚，其水量是按巷道断面计算，每平万米不少于400升；低瓦斯矿井每平方米不少于200升，采用水袋隔爆，充装水量不能低于此限。

主要隔爆水袋设置地点：矿井的两翼、相临的采区、相临的煤层之间的运输及进风、回风大巷。

辅助隔爆水袋设置地点：采煤工作面进风、回风巷道。

煤层中掘进回风巷道采用独立通风并有煤尘爆炸危险的其他巷道及瓦斯重点掘进回风巷道。

主要隔爆水袋的用水量不小于400L/m2，棚区长度不小于30m。

辅助隔爆水袋的用水量不小于200L/m2，棚区长度不小于20m。

首列水棚距工作面保持60—200m。

水棚与巷道交岔口、转弯处、风门距离不得小于50m。

隔爆设施管理规定一、辅助隔爆水棚由通风区根据巷道采掘距离下发隔爆设施安装单或回收单，责任队组负责安装或拆除回收，主要隔爆水棚由通风区出具设计图纸及安装方案进行安装。

二、辅助隔爆水棚安装标准1、辅助隔爆水棚所用水袋统一为塑料制品，规格为80L。

根据所安设巷道处断面大小，辅助隔爆水棚安装水量不小于200L/㎡。

2、第一排隔爆水袋与工作面距离必须保持60—160m，水棚安设前后20m断面一致。

3、巷道开口50-75米处必须安装一组隔爆设施，以后至少每隔200米（边对边距离）安装一组隔爆设施。

水棚与巷道交叉口的距离须保持50-75m，与风门、风窗等通风设施的距离必须大于25m。

4、辅助隔爆水棚排间距离为1.2—3.0m，水棚的棚区长度不小于20m。

根据我矿实际情况辅助隔爆水棚排中心距一般定为3m。

5、辅助隔爆水棚统一采用吊挂式，应呈横向布置，即长边垂直于巷道轴线。

6、吊挂方式使用钢丝绳吊挂于钢带上，做到一架四吊，确保水袋吊直、吊平、吊齐。

7、水袋外边缘距巷道两帮、顶板（顶梁）之间的垂直距离不小于100mm；水袋底部距顶板的垂直距离不大于1.0m；水袋底部距巷道底板的垂直距离，不得低于巷道高度的1/2，且不得小于1.8m。

通车巷道隔爆设施吊挂高度满足通车要求，因巷道条件制约不能满足行车条件时，可申请拆除隔爆设施。

8、巷道高度超过4米，应设置双层隔爆设施，上层隔爆设施的水量按每平米30L计算安装。

9、同一排水棚内两个水袋之间的间隙不小于100mm，不大于1.2m，水槽之间的间隙与水槽桶巷道之间的间隙之和不大于 1.5m，特殊情况不大于1.8m。

10、巷道布置管路、风筒、电缆等影响隔爆水袋安装时，应根据实际情况进行调整，并保证足够水量要求。

三、隔爆设施管理标准1、隔爆水袋根据文明生产区域划分表确定责任单位，由责任单位负责安装、吊挂、充水、编号等，安装完毕后，责任队组申请通风区验收，验收合格后移交给责任队组管理。

隔爆水袋棚安装标准及管理办法二〇一二年三月十二日隔爆水袋棚安装标准一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。

1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。

2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。

二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。

其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。

（2）相邻采区之间的集中运输巷和回风巷。

（3）相邻煤层之间的运输石门和回风石门。

2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。

（2）采区内的煤巷、半煤巷掘进巷道。

（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。

2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。

水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。

2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。

3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。

5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。

水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
