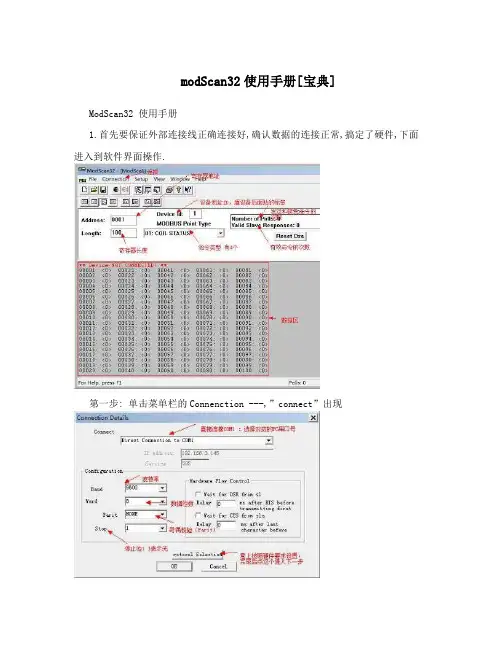

modScan32使用手册[宝典]
ModScan32 使用手册
1.首先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面操作.
第一步: 单击菜单栏的Connenction ---,”connect”出现
第二步: 单击Rotocol Selection进入下一步
第三步:通讯参数设定:进行下面的设置操作.单击后出现的界面填写如下图所示的数据
2.Modbus的类型选择:
在Modbus Point Type就是要读取的寄存器区: “01 : COIL STATUS ” 指1号命令DO寄存器“02 : INPUT STATUS ” 指2号命令DI寄存器“03 : HOLDING REGUSTER ” 指3号命令保存寄存器“04 : INPUT REGISTER ” 指4号命令输入寄存器按照硬件产品说明书指导选择哪一种类型。
3.PC显示数据设置:
从左到右对应看:二进制、八进制、十六进制
4.其它功能菜单项:
从左到右对应看:新建、打开、保存、连接、断开、数据定义等。
所有参数设置完成后单击OK,如果对应串口有数据输入,就能获取数据。
备注:
采用Modbus/485信号接入要求如下:
1( Server通讯的参数为9600,8,1,无效验(可调整,但是目前企业通讯模式参数一致)
2( Server 的485地址是1
3( 采集点对应Modbus RTU 地址为4001开始,数据类型为RINT。

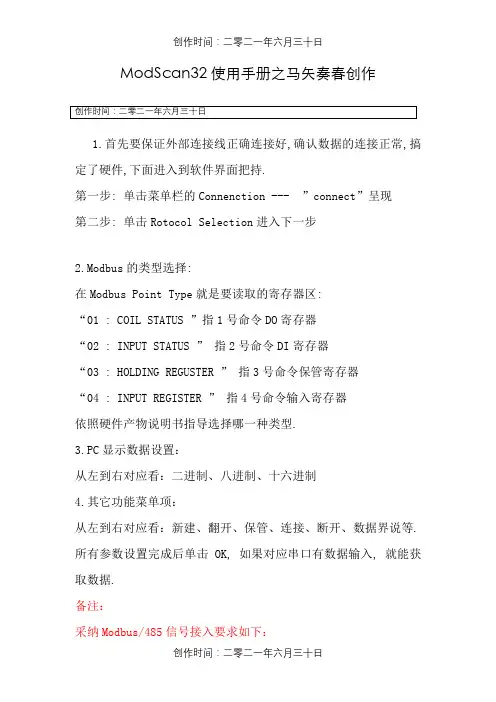

ModScan32 使用手册之马矢奏春创作
创作时间:二零二一年六月三十日
1.首先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面把持.
第一步: 单击菜单栏的Connenction ---”connect”呈现
第二步: 单击Rotocol Selection进入下一步
2.Modbus的类型选择:
在Modbus Point Type就是要读取的寄存器区:
“01 : COIL STATUS ”指1号命令DO寄存器
“02 : INPUT STATUS ”指2号命令DI寄存器
“03 : HOLDING REGUSTER ”指3号命令保管寄存器
“04 : INPUT REGISTER ”指4号命令输入寄存器
依照硬件产物说明书指导选择哪一种类型.
3.PC显示数据设置:
从左到右对应看:二进制、八进制、十六进制
4.其它功能菜单项:
从左到右对应看:新建、翻开、保管、连接、断开、数据界说等.所有参数设置完成后单击OK, 如果对应串口有数据输入, 就能获取数据.
备注:
采纳Modbus/485信号接入要求如下:
1.Server通讯的参数为9600, 8, 1, 无效验(可调整, 可是目前企业通讯模式参数一致)
2.Server 的485地址是1
3.收集点对应Modbus RTU 地址为4001开始, 数据类型为RINT. 4.提供的MOdbus RTU Server必需是国际标准版协议, 使用Modscan调试软件能够测试通过.。

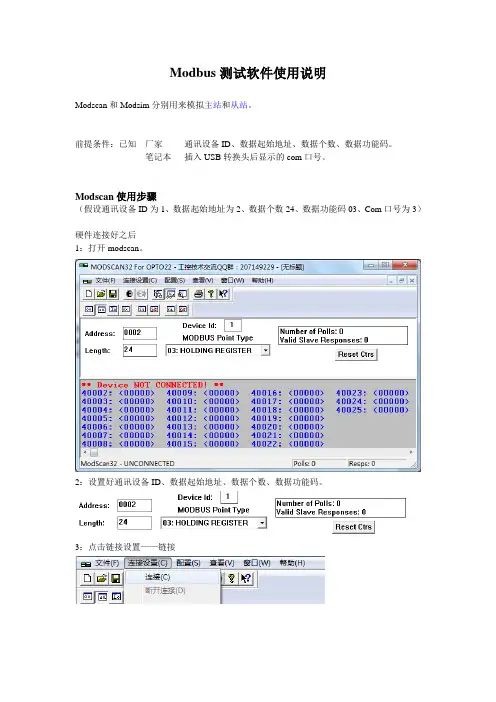

Modbus测试软件使用说明Modscan和Modsim分别用来模拟主站和从站。
前提条件:已知厂家通讯设备ID、数据起始地址、数据个数、数据功能码。
笔记本插入USB转换头后显示的com口号。
Modscan使用步骤(假设通讯设备ID为1、数据起始地址为2、数据个数24、数据功能码03、Com口号为3)硬件连接好之后1:打开modscan。
2:设置好通讯设备ID、数据起始地址、数据个数、数据功能码。
3:点击链接设置——链接在下图中设置好com口号、配置(一般为波特率9600、字节8、奇偶校验无、停止位1)、协议选择里面选择标准RTU4:确定后链接正常时发送数据(number of polls)和从站接收有效数据(valid slave responses)后个数一直累加显示。
不正常时只发送数据(number of polls)个数一直累加显示。
Modsim使用步骤(假设通讯设备ID为1、数据起始地址为2、数据个数24、数据功能码03、Com口号为3)硬件连接好之后1:打开modsim,选择File——New2:设置好通讯设备ID、数据起始地址、数据个数、数据功能码。
3:点击Connection——connect——port3(数据通讯链接)3:点击Connection——Connect——Status(数据通讯状态显示)通讯正常时com3对应的V alid和Invalid值都累加显示。
通讯不正常时com3对应的只invalid值累加显示。
注意事项:1:测试显示的数据起始地址=数据起始地址+1。
2:USB转换接头驱动可由电脑安装驱动精灵检测(插上USB转换接头)自动安装。
3:com口号的查看右击我的电脑——设备管理器——端口路守山2015年5月4号。

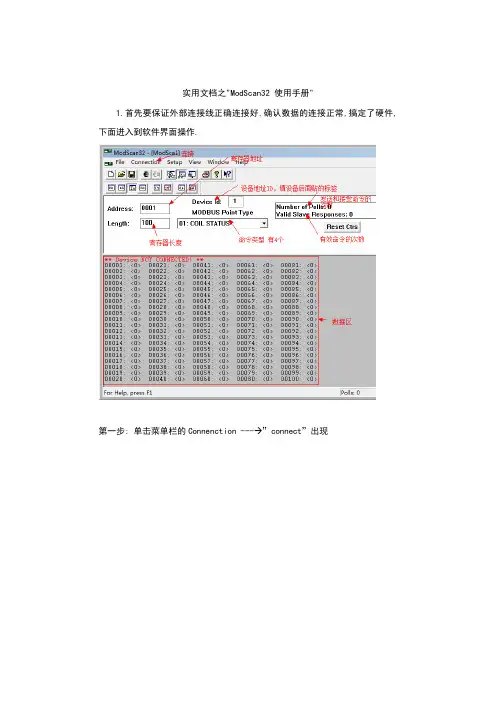

实用文档之"ModScan32 使用手册"
1.首先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面操作.
第一步: 单击菜单栏的Connenction --- ”connect”出现
第二步: 单击Rotocol Selection进入下一步
第三步:通讯参数设定:进行下面的设置操作.单击后出现的界面填写如下图所示的数据
2.Modbus的类型选择:
在Modbus Point Type就是要读取的寄存器区:
“01 : COIL STATUS ”指1号命令DO寄存器
“02 : INPUT STATUS ”指2号命令DI寄存器
“03 : HOLDING REGUSTER ”指3号命令保存寄存器“04 : INPUT REGISTER ”指4号命令输入寄存器按照硬件产品说明书指导选择哪一种类型。
3.PC显示数据设置:
从左到右对应看:二进制、八进制、十六进制
4.其它功能菜单项:
从左到右对应看:新建、打开、保存、连接、断开、数据定义等。
所有参数设置完成后单击OK,如果对应串口有数据输入,就能获取数据。
备注:
采用Modbus/485信号接入要求如下:
1.Server通讯的参数为9600,8,1,无效验(可调整,但是目前企业通讯模式参数一致)
2.Server 的485地址是1
3.采集点对应Modbus RTU 地址为4001开始,数据类型为RINT。
4.提供的MOdbus RTU Server必须是国际标准版协议,使用Modscan调试软件能够测试通过。
ModScan32 使用手册1.首先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面操作.第一步: 单击菜单栏的Connenction --- ”connect”出现第二步: 单击Rotocol Selection进入下一步第三步:通讯参数设定:进行下面的设置操作.单击后出现的界面填写如下图所示的数据2.Modbus的类型选择:在Modbus Point Type就是要读取的寄存器区:“01 : COIL STATUS ”指1号命令DO寄存器“02 : INPUT STATUS ”指2号命令DI寄存器“03 : HOLDING REGUSTER ”指3号命令保存寄存器“04 : INPUT REGISTER ”指4号命令输入寄存器按照硬件产品说明书指导选择哪一种类型。
3.PC显示数据设置:从左到右对应看:二进制、八进制、十六进制4.其它功能菜单项:从左到右对应看:新建、打开、保存、连接、断开、数据定义等。
所有参数设置完成后单击OK,如果对应串口有数据输入,就能获取数据。
备注:采用Modbus/485信号接入要求如下:1.Server通讯的参数为9600,8,1,无效验(可调整,但是目前企业通讯模式参数一致)2.Server 的485地址是13.采集点对应Modbus RTU 地址为4001开始,数据类型为RINT。
4.提供的MOdbus RTU Server必须是国际标准版协议,使用Modscan调试软件能够测试通过。
ModSim32和ModScan32两种Modbus调试工具使用说明:Modbus采用主从式通信,日常使用较多的是Modbus RTU和Modbus TCP/IP两种协议。
最常用的Modbus通信调试工具就是ModScan32和ModSim32。
ModScan32用来模拟主设备。
它可以发送指令到从机设备(使用Modbus协议的智能仪表终端设备)中,从机响应之后,就可以在界面上返回相应寄存器的数据。

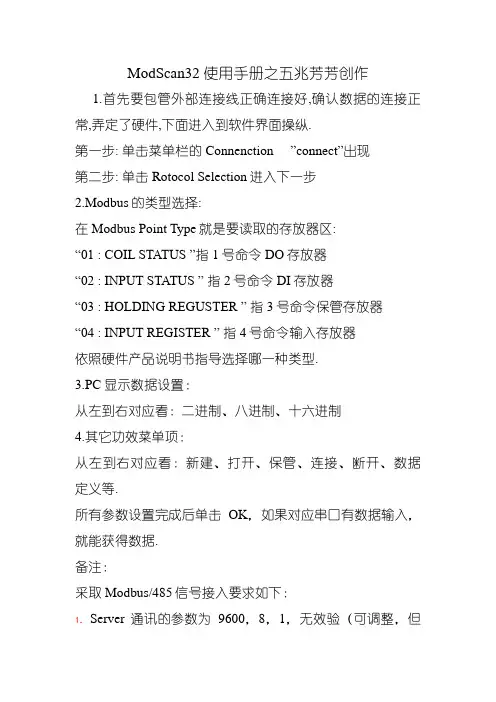

ModScan32 使用手册之五兆芳芳创作
1.首先要包管外部连接线正确连接好,确认数据的连接正常,弄定了硬件,下面进入到软件界面操纵.
第一步: 单击菜单栏的Connenction ”connect”出现
第二步: 单击Rotocol Selection进入下一步
2.Modbus的类型选择:
在Modbus Point Type就是要读取的存放器区:
“01 : COIL STATUS ”指1号命令DO存放器
“02 : INPUT STATUS ” 指2号命令DI存放器
“03 : HOLDING REGUSTER ” 指3号命令保管存放器
“04 : INPUT REGISTER ” 指4号命令输入存放器
依照硬件产品说明书指导选择哪一种类型.
3.PC显示数据设置:
从左到右对应看:二进制、八进制、十六进制
4.其它功效菜单项:
从左到右对应看:新建、打开、保管、连接、断开、数据定义等.
所有参数设置完成后单击OK,如果对应串口有数据输入,就能获得数据.
备注:
采取Modbus/485信号接入要求如下:
1.Server通讯的参数为9600,8,1,无效验(可调整,但
是目前企业通讯模式参数一致)
2.Server 的485地址是1
3.收集点对应Modbus RTU 地址为4001开始,数据类型为RINT.
4.提供的MOdbus RTU Server必须是国际尺度版协议,使用Modscan调试软件能够测试通过.。

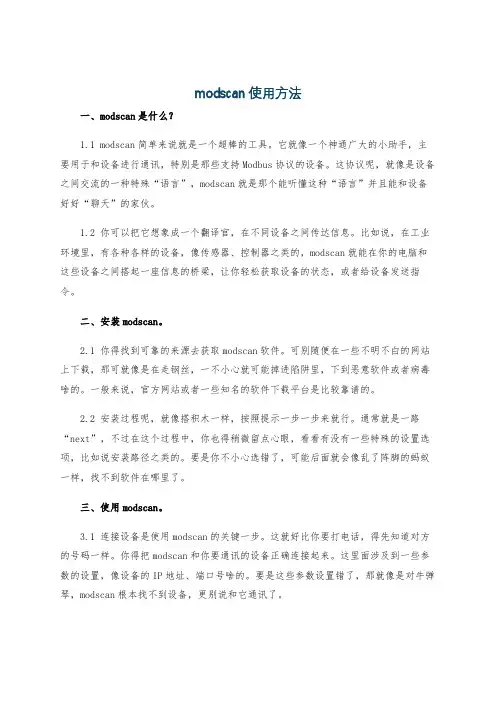

modscan使用方法一、modscan是什么?1.1 modscan简单来说就是一个超棒的工具。
它就像一个神通广大的小助手,主要用于和设备进行通讯,特别是那些支持Modbus协议的设备。
这协议呢,就像是设备之间交流的一种特殊“语言”,modscan就是那个能听懂这种“语言”并且能和设备好好“聊天”的家伙。
1.2 你可以把它想象成一个翻译官,在不同设备之间传达信息。
比如说,在工业环境里,有各种各样的设备,像传感器、控制器之类的,modscan就能在你的电脑和这些设备之间搭起一座信息的桥梁,让你轻松获取设备的状态,或者给设备发送指令。
二、安装modscan。
2.1 你得找到可靠的来源去获取modscan软件。
可别随便在一些不明不白的网站上下载,那可就像是在走钢丝,一不小心就可能掉进陷阱里,下到恶意软件或者病毒啥的。
一般来说,官方网站或者一些知名的软件下载平台是比较靠谱的。
2.2 安装过程呢,就像搭积木一样,按照提示一步一步来就行。
通常就是一路“next”,不过在这个过程中,你也得稍微留点心眼,看看有没有一些特殊的设置选项,比如说安装路径之类的。
要是你不小心选错了,可能后面就会像乱了阵脚的蚂蚁一样,找不到软件在哪里了。
三、使用modscan。
3.1 连接设备是使用modscan的关键一步。
这就好比你要打电话,得先知道对方的号码一样。
你得把modscan和你要通讯的设备正确连接起来。
这里面涉及到一些参数的设置,像设备的IP地址、端口号啥的。
要是这些参数设置错了,那就像是对牛弹琴,modscan根本找不到设备,更别说和它通讯了。
3.2 然后就是读取和写入数据了。
读取数据就像是从设备那里打听消息,比如说你想知道传感器检测到的温度是多少,就可以用modscan去读取这个温度值。
而写入数据呢,就是你给设备下命令,比如你想让控制器把某个设备的运行速度调高一点,就可以通过modscan把这个指令发送给设备。
这整个过程就像是一场信息的舞蹈,modscan在中间起着关键的引领作用。

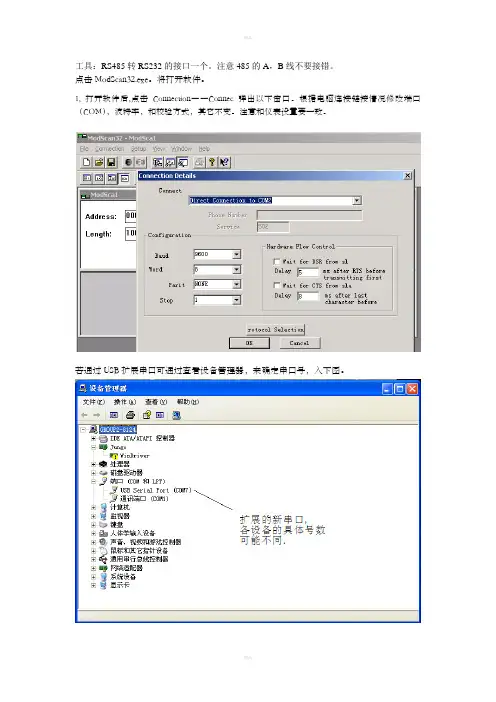

工具:RS485转RS232的接口一个。
注意485的A,B线不要接错。
点击ModScan32.exe。
将打开软件。
1, 打开软件后,点击Connection――Connec弹出以下窗口。
根据电脑连接链接情况修改端口(COM),波特率,和校验方式,其它不变。
注意和仪表设置要一致。
若通过USB扩展串口可通过查看设备管理器,来确定串口号,入下图。
2.
Device ld ――仪表地址(和仪表设置一致);
可通过仪表按键查看,若无显示可通过仪表序列号(10位数)的最后三位推断,最后三位不大于247,则为地址,大于则减去247,直至小于等于247.
MODBUS Point Type ――通讯命令(03,04均可);
Address ――起始地址;
Length ――读取的长度(可设为2)。
3.点击开始通讯,通讯若正常Valid Slave Responses的值将增加。

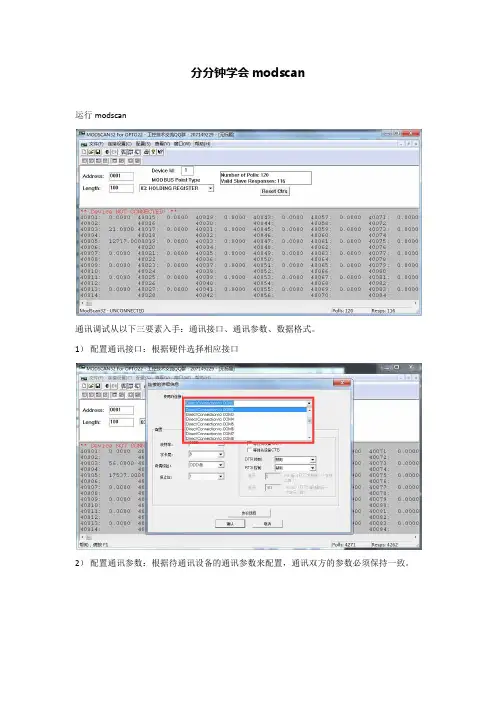

分分钟学会modscan
运行modscan
通讯调试从以下三要素入手:通讯接口、通讯参数、数据格式。
1)配置通讯接口:根据硬件选择相应接口
2)配置通讯参数:根据待通讯设备的通讯参数来配置,通讯双方的参数必须保持一致。
左边参数为串口通讯的基本参数,右边参数用于硬件流控制,通常情况为软件流控制,所以右边参数无须配置。
连接通讯连接后,根据设备实际情况修改设备地址。
一般设备地址默认为1。
3)获取数据:需要知道数据存放在哪个寄存器,开始地址,读取多少个数据。
Modbus有4个寄存器,分别是
⏹01寄存器:也叫线圈寄存器,存放bit位数据,可读写
⏹02寄存器:也叫输入状态寄存器,存放bit位数据,只读
⏹03寄存器:也叫保持寄存器,存放字数据,可组合表达更多数据类型,可读写
⏹04寄存器:也叫输入寄存器,存放字数据,可组合表达更多数据类型,只读
输入要获取数据在寄存器中的开始地址及数据长度。
调整数据显示类型
对于长整数、浮点数、双精度浮点数,是由多个寄存器组合而成,存在组合顺序,所以需要根据实际情况选择相应的显示类型。
对于01、03寄存器,还可以进行写操作。
点击数据,弹出操作面板,输入数据即可。
以上就是modscan的基本操作,你学会了吗。

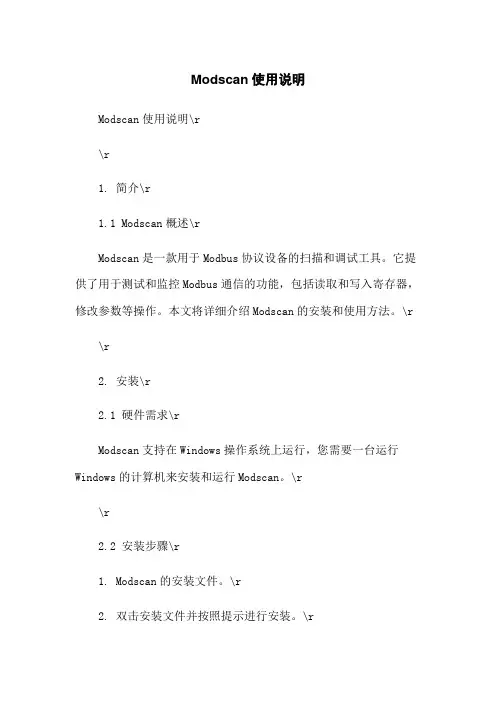

Modscan使用说明Modscan使用说明\r\r1. 简介\r1.1 Modscan概述\rModscan是一款用于Modbus协议设备的扫描和调试工具。
它提供了用于测试和监控Modbus通信的功能,包括读取和写入寄存器,修改参数等操作。
本文将详细介绍Modscan的安装和使用方法。
\r \r2. 安装\r2.1 硬件需求\rModscan支持在Windows操作系统上运行,您需要一台运行Windows的计算机来安装和运行Modscan。
\r\r2.2 安装步骤\r1. Modscan的安装文件。
\r2. 双击安装文件并按照提示进行安装。
\r3. 安装完成后,您将在计算机上找到Modscan的快捷方式。
通过快捷方式即可启动Modscan。
\r\r3. 使用\r3.1 连接设备\r在使用Modscan之前,您需要首先连接Modbus设备到您的计算机。
可以通过串口、以太网等方式进行连接。
请确保您的计算机与设备之间已正确建立通信连接。
\r\r3.2 扫描设备\r1. 打开Modscan。
\r2. 在工具栏上“扫描设备”按钮。
\r3. 在弹出的扫描设备窗口中,选择相应的通信接口和设置参数。
\r4. “开始扫描”按钮,Modscan将自动扫描设备并显示设备列表。
\r\r3.3 读写寄存器\r1. 选择一个设备。
\r2. 在设备详细信息窗口中,选择要读取或写入的寄存器地址和参数。
\r3. “读取”或“写入”按钮,Modscan将执行相应的操作并显示结果。
\r\r3.4 设置参数\r1. 在工具栏上“设置参数”按钮。
\r2. 在设置参数窗口中,输入要修改的设备地址和参数值。
\r3. “确定”按钮,Modscan将修改设备的参数。
\r\r4. 附件\r本文档未涉及附件内容。
\r\r5. 法律名词及注释\r5.1 Modbus协议\rModbus是一种串行通信协议,用于在工业自动化系统中进行设备间的通信。
它广泛应用于现场总线系统中,具有简单、可靠和易于实施的特点。

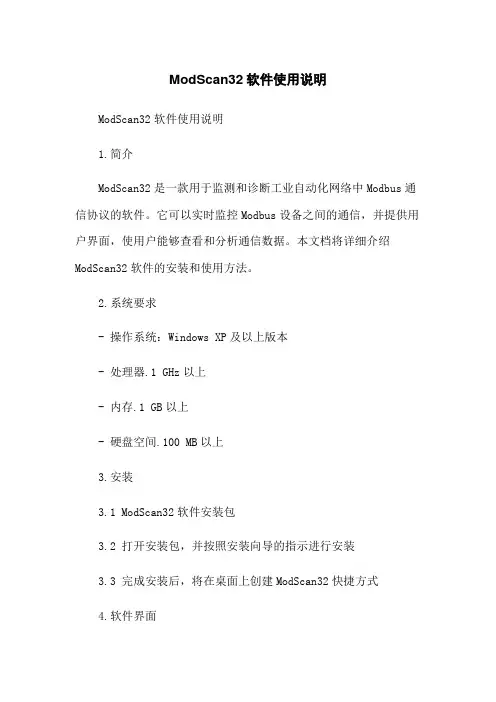

ModScan32软件使用说明ModScan32软件使用说明1.简介ModScan32是一款用于监测和诊断工业自动化网络中Modbus通信协议的软件。
它可以实时监控Modbus设备之间的通信,并提供用户界面,使用户能够查看和分析通信数据。
本文档将详细介绍ModScan32软件的安装和使用方法。
2.系统要求- 操作系统:Windows XP及以上版本- 处理器.1 GHz以上- 内存.1 GB以上- 硬盘空间.100 MB以上3.安装3.1 ModScan32软件安装包3.2 打开安装包,并按照安装向导的指示进行安装3.3 完成安装后,将在桌面上创建ModScan32快捷方式4.软件界面4.1 主界面主界面显示了已连接设备的列表,以及主要的操作按钮,包括连接设备、断开连接、读取数据、写入数据等。
4.2 设备连接4.2.1 新建连接“新建连接”按钮,输入设备的IP地质和端口号,“连接”按钮建立与设备的连接。
4.2.2 断开连接在设备列表中选择已连接设备,“断开连接”按钮,断开与设备的连接。
4.3 数据读取4.3.1 单个寄存器读取在已连接设备列表中选择某一设备,“读取数据”按钮,选择读取寄存器类型和起始地质,“读取”按钮获取数据。
4.3.2 多个寄存器读取在已连接设备列表中选择某一设备,“读取数据”按钮,选择读取寄存器类型和起始地质、数据长度,“读取”按钮获取数据。
4.4 数据写入4.4.1 单个寄存器写入在已连接设备列表中选择某一设备,“写入数据”按钮,选择写入寄存器类型和地质,输入数据,并“写入”按钮执行写入操作。
4.4.2 多个寄存器写入在已连接设备列表中选择某一设备,“写入数据”按钮,选择写入寄存器类型和起始地质,输入数据,并“写入”按钮执行写入操作。
5.附件本文档的附件包括软件安装包和使用示例。
6.法律名词及注释- Modbus通信协议:一种用于工业自动化系统中的通信协议,用于在控制器和设备之间传输数据。
一、首先先排除硬件上的原因:
1、用标准的ModScan32.exe与设备通讯,Device Id就是指设备地址必须和设备里的地址设
置是一样的。
2、在MODBUS Point Type就是要读取的寄存器区,
“01:COIL STATUS”指1号命令DO寄存器;
“02:INPUT STATUS”指2号命令DI寄存器;
“03:HOLDING REGISTER”指3号命令保持寄存器;
“04:INPUT REGISTER”指4号命令输入寄存器;
想读那个寄存器就选择那个就行了。
3、“Address”是指要读的寄存器的开始地址。
4、“Length”是指要读的长度。
二、配置串口设置。
1、点击“Connection”菜单的“Connect”命令。
会出现该画面:根据串口配置进行相应的配置。
然后点击“Protocol Selections”按钮。
选择默认即可。
然后进行通讯如果通不上会出现如下画面提示:
该程序是MODICON的标准modbus程序,如果通不上就要检查是否是硬件设置问题。
ModScan32ModScan32 使用手册1.首先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面操作.第一步: 单击菜单栏的Connenction --- ”connect”出现第二步: 单击Rotocol Selection进入下一步第三步:通讯参数设定:进行下面的设置操作.单击后出现的界面填写如下图所示的数据2.Modbus的类型选择在Modbus Point Type就是要读取的寄存器区:“01 : COIL STATUS ”指1号命令DO寄存器“02 : INPUT STATUS ”指2号命令DI寄存器“03 : HOLDING REGUSTER ”指3号命令保存寄存器“04 : INPUT REGISTER ”指4号命令输入寄存器按照硬件产品说明书指导选择哪一种类型。
3.PC显示数据设置:从左到右对应看:二进制、八进制、十六进制4.其它功能菜单项:从左到右对应看:新建、打开、保存、连接、断开、数据定义等。
所有参数设置完成后单击OK,如果对应串口有数据输入,就能获取数据。
备注:采用Modbus/485信号接入要求如下:1. Server通讯的参数为9600,8,1,无效验(可调整,但是目前企业通讯模式参数一致) 2. Server 的485地址是13.采集点对应Modbus RTU 地址为4001开始,数据类型为RINT。
4.提供的MOdbus RTU Server必须是国际标准版协议,使用Modscan调试软件能够测试通过。
ModSim32和ModScan32两种Modbus调试工具使用说明:Modbus采用主从式通信,日常使用较多的是Modbus RTU和Modbus TCP/IP两种协议。
最常用的Modbus通信调试工具就是ModScan32和ModSim32。
ModScan32用来模拟主设备。
它可以发送指令到从机设备(使用Modbus协议的智能仪表终端设备)中,从机响应之后,就可以在界面上返回相应寄存器的数据。
MODSCAN软件使⽤说明MODSCAN软件使⽤简要说明打开ModScan32.exe⽂件通讯地址的设置:Modscan32平台与仪表通讯的地址设置 ID,在图框⾥输⼊下位机的地址。
下位机(仪表)的地址调整为与上位机(PC)的 ID号⼀致,即通讯地址⼀样。
通讯波特率的设置:点击菜点中Connection项下拉菜单的Connect出现如下对话框此窗⼝设置参数如下:1、通讯类型选择,如果仪表的 RS485 转换器接的是串⼝⼀(COM1),此下拉选项设置为 COM1 即可。
2、波特率设置,如果仪表的波特率bPS设置为48,就将此下拉选项设置为 4800,如果仪表的拨特率bPS设置为96,就将此下拉选项设置为9600即可。
其他参数可使⽤默认参数就可以。
注:下位机(仪表)波特率设置为与上位机(PC)的波特率⼀致,即通讯波特率⼀样即可。
MODBUS 传输模式选择:点击rotocol seletion弹出如下对话框,选择标准RTU信号,点击OK即可。
Modscan32要读取的数据长度设置:在窗⼝栏的输⼊长度,就可以显⽰相应传输的多少个数据。
MODBUS点类型选择:点击MODBUS Point Type下的下拉菜单,依次出现的是继电器状态、输⼊状态、锁存器、输⼊寄存器。
对应MODBUS地址位分别为:DeviceModbus address Descriptionaddress1...10000*address - 1 Coils (outputs)10001...20000*address - 10001 Inputs40001...50000*address - 40001 Holding registers30001...40000 address - 30001 Inputs registers选择03:HOLDING REGISTERPC显⽰数据设置:从左到右对应着:⼆进制、⼋进制、⼗进制、⼗六进制。
其他功能菜单键:从左到右依次是:新建、打开、保存、连接、断开、数据定义等。
ModScan32 使用手册之青柳念文创作
1.首先要包管外部毗连线正确毗连好,确认数据的毗连正常,搞定了硬件,下面进入到软件界面操纵.
第一步: 单击菜单栏的Connenction ”connect”出现
第二步: 单击Rotocol Selection进入下一步
2.Modbus的类型选择:
在Modbus Point Type就是要读取的寄存器区:
“01 : COIL STATUS ”指1号饬令DO寄存器
“02 : INPUT STATUS ” 指2号饬令DI寄存器
“03 : HOLDING REGUSTER ” 指3号饬令保管寄存器
“04 : INPUT REGISTER ” 指4号饬令输入寄存器
依照硬件产品说明书指导选择哪种类型.
3.PC显示数据设置:
从左到右对应看:二进制、八进制、十六进制
4.其它功能菜单项:
从左到右对应看:新建、打开、保管、毗连、断开、数据定义等.
所有参数设置完成后单击OK,如果对应串口有数据输入,就可以获取数据.
备注:
采取Modbus/485信号接入要求如下:
1.Server通讯的参数为9600,8,1,无效验(可调整,但
是今朝企业通讯形式参数一致)
2.Server 的485地址是1
3.收集点对应Modbus RTU 地址为4001开端,数据类型为RINT.
4.提供的MOdbus RTU Server必须是国际尺度版协议,使用Modscan调试软件可以测试通过.。
modscan32使用说明modscan32使用说明章节1:概述1.1 产品介绍1.2 目的与范围1.3 术语定义章节2:安装与配置2.1 系统需求2.2 与安装2.3 配置文件说明章节3:界面与功能说明3.1 主界面3.2 导入设备配置3.3 添加扫描任务3.4 扫描结果分析3.5 导出结果章节4:设备配置4.1 支持的设备类型4.2 连接参数设置4.3 设备信息获取4.4 设备配置备份和恢复章节5:扫描任务5.1 新建扫描任务5.2 修改扫描任务5.3 启动与暂停扫描任务5.4 删除扫描任务5.5 定时任务设置章节6:扫描结果分析6.1 扫描结果概览6.2 结果筛选与排序6.3 结果详细信息查看6.4 历史记录管理章节7:附录7.1 常见问题解答7.2 参考资料7.3 联系我们附件:modscan32示例配置文件法律名词及注释:1、《网络安全法》:中华人民共和国网络安全法,于2016年11月7日通过,自2017年6月1日起施行。
2、《个人信息保护法》:中华人民共和国个人信息保护法,尚未通过,草案于2020年10月21日提请全国人大常委会审议。
3、《信息安全技术个人信息安全规范》:GB/T 35273-2020,由中华人民共和国国家标准化管理委员会发布的技术规范,用于指导个人信息安全保护工作。
4、《侵入计算机系统罪》:中华人民共和国刑法第二百六十七条,规定未经许可侵入计算机信息系统的行为构成犯罪,可处以刑事处罚。
本文档涉及附件:modscan32示例配置文件本文所涉及的法律名词及注释:1、《网络安全法》2、《个人信息保护法》3、《信息安全技术个人信息安全规范》4、《侵入计算机系统罪》。
ModSim32和ModScan32两种Modbus调试工具使用说明Modbus采用主从式通信,日常使用较多的是Modbus RTU和Modbus TCP/IP两种协议。
最常用的Modbus通信调试工具就是ModScan32和ModSim32。
ModScan32用来模拟主设备。
它可以发送指令到从机设备(使用Modbus协议的智能仪表终端设备)中,从机响应之后,就可以在界面上返回相应寄存器的数据。
ModSim32用来模拟从设备。
它可以模拟采用ModBus协议的智能终端。
主要用在HMI组态开发中,通过ModSim32改变寄存器状态的值,模拟智能终端的状态变化,来观察HMI画面的变化。
使得画面的变量配置正确。
ModSim32 和ModScan32可以在同一台电脑中运行,用来模拟采用了Modbus协议的设备的数据收发过程,方法如下:(1)ModSim32的设置ModSim32几乎不需要设置,启动ModSim32后,在菜单栏中选择Connection->Connect->Modbus/TCP Svr即可,如图1所示:图1弹出图2对话框,端口为默认的502,点击OK即可:图2(2)ModScan32的设置启动ModScan32后,在菜单栏中选择Connection->Connect,弹出如图4对话框,在Connect 下边选择Remote TCP/IP Server连接方式,IP Address处填写本机IP地址,Service处为默认的502即可,点击OK。
图4按照Modbus协议的要求去读相应功能代码(0、1、3、4)的地址即可,注意选择相同的Device Id、功能代码、起始地址(Address)和长度(Length),否则会提示,这是ModSim32和ModScan32种的地址不一样所致。
另外,还需要注意的是,ModSim32可以对所有功能代码的地址进行写操作,而ModScan32只能对0和4功能代码的地址进行写操作,不能对1和3功能代码的地址进行写操作。
MODSCAN软件使用简要说明
打开ModScan32.exe文件
通讯地址的设置:
Modscan32平台与仪表通讯的地址设置 ID,在图框里输入下位机的地址。
下位机(仪表)的地址调整为与上位机(PC)的 ID号一致,即通讯地址一样。
通讯波特率的设置:
点击菜点中Connection项下拉菜单的Connect
出现如下对话框
此窗口设置参数如下:
1、通讯类型选择,如果仪表的 RS485 转换器接的是串口一(COM1),此下拉选
项设置为 COM1 即可。
2、波特率设置,如果仪表的波特率bPS设置为48,就将此下拉选项设置为 4800,
如果仪表的拨特率bPS设置为96,就将此下拉选项设置为9600即可。
其他参数可使用默认参数就可以。
注:下位机(仪表)波特率设置为与上位机(PC)的波特率一致,即通讯波特率
一样即可。
MODBUS 传输模式选择:
点击rotocol seletion弹出如下对话框,
选择标准RTU信号,点击OK即可。
Modscan32要读取的数据长度设置:
在窗口栏的输入长度,就可以显示相应传输的多少个数据。
MODBUS点类型选择:
点击MODBUS Point Type下的下拉菜单,依次出现的是继电器状态、输入状态、锁存器、输入寄存器。
对应MODBUS地址位分别为:
Device
Modbus address Description
address
1...10000*address - 1 Coils (outputs)
10001...20000*address - 10001 Inputs
40001...50000*address - 40001 Holding registers
30001...40000 address - 30001 Inputs registers
选择03:HOLDING REGISTER
PC显示数据设置:
从左到右对应着:二进制、八进制、十进制、十六进制。
其他功能菜单键:
从左到右依次是:新建、打开、保存、连接、断开、数据定义等。
所有参数配置好然后点击“OK”。
如果对对应串口有信号输入,就能够获取到。
备注:
采用Modbus/485信号接入要求如下:
1、Server通讯的参数为9600,8,1,无校验(可调整,但需要和企业通讯卡的输出参数一致)
2、Server的485站地址为1
3、采集点对应Modbus RTU地址为40001开始,数据类型为UINT,线性量程0-65535。
4、提供的Modbus RTU Server必须是国际标准协议,使用Modscan测试软件能够测试通过。
