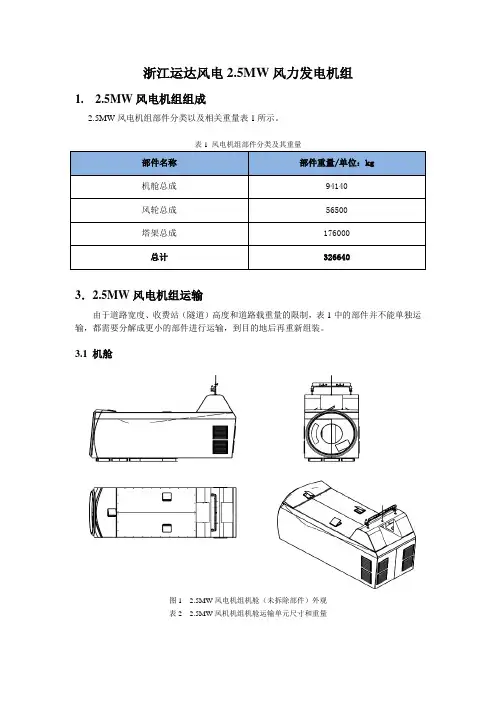

浙江运达风电2.5MW风力发电机组
1. 2.5MW风电机组组成
2.5MW风电机组部件分类以及相关重量表1所示。
表1 风电机组部件分类及其重量
3．2.5MW风电机组运输
由于道路宽度、收费站（隧道）高度和道路载重量的限制，表1中的部件并不能单独运输，都需要分解成更小的部件进行运输，到目的地后再重新组装。
3.1 机舱
图1 2.5MW风电机组机舱（未拆除部件）外观
表2 2.5MW风机机组机舱运输单元尺寸和重量
表3 2.5MW风机机组机舱总成中拆除的部件的尺寸和重量
图2 2.5MW风电机组机舱运输单元外观
图3 2.5MW风电机组运输支架外形尺寸概略3.2 风轮
表4 根据运输要求划分的2.5MW风电机组风轮总体尺寸和重量
表5 2.5MW风机机组叶片尺寸和重量
图5 2.5MW风电机组轮毂导流罩总成运输支架外形尺寸概略表7 2.5MW塔底控制柜和变频器柜尺寸和重量。
永磁同步风⼒发电系统的组成、⼯作原理及控制机理永磁同步风⼒发电系统的系统基本组成、⼯作原理、控制模式论述1.系统的基本组成：直驱式同步风⼒发电系统主要采⽤如下结构组成：风⼒机（这⾥概括为：叶⽚、轮毂、导航罩）、变桨机构、机舱、塔筒、偏航机构、永磁同步发电机、风速仪、风向标、变流器、风机总控系统等组成。
其中全功率变流器⼜可分为发电机侧整流器、直流环节和电⽹侧逆变器。
就空间位置⽽⾔，变流器和风机总控系统⼀般放在塔筒底部，其余主要部件均位于塔顶。
2.⼯作原理：系统中能量传递和转换路径为：风⼒机把捕获的流动空⽓的动能转换为机械能，直驱系统中的永磁同步发电机把风⼒机传递的机械能转换为频率和电压随风速变化⽽变化的不控电能，变流器把不控的电能转换为频率和电压与电⽹同步的可控电能并馈⼊电⽹，从⽽最终实现直驱系统的发电并⽹控制。
3.控制模式：风⼒发电机组的控制系统是综合性控制系统。
它不仅要监视电⽹、风况和机组运⾏参数，对机组运⾏进⾏控制。
⽽且还要根据风速与风向的变化，对机组进⾏优化控制，以提⾼机组的运⾏效率和发电量。
风⼒发电控制系统的基本⽬标分为三个层次：分别为保证风⼒发电机组安全可靠运⾏，获取最⼤能量，提供良好的电⼒质量。
控制系统主要包括各种传感器、变距系统、运⾏主控制器、功率输出单元、⽆功补偿单元、并⽹控制单元、安全保护单元、通讯接⼝电路、监控单元。
具体控制内容有：信号的数据采集、处理，变桨控制、转速控制、⾃动最⼤功率点跟踪控制、功率因数控制、偏航控制、⾃动解缆、并⽹和解列控制、停机制动控制、安全保护系统、就地监控、远程监控。
⼀、系统运⾏时控制：1、偏航系统控制：偏航系统的控制包括三个⽅⾯：⾃动对风、⾃动解缆和风轮保护。
1)⾃动对风正常运⾏时偏航控制系统⾃动对风，即当机舱偏离风向⼀定⾓度时，控制系统发出向左或向右调向的指令，机舱开始对风，当达到允许的误差范围内时，⾃动对风停⽌。
2)⾃动解缆当机舱向同⼀⽅向累计偏转2~3圈后，若此时风速⼩于风电机组启动风速且⽆功率输出，则停机，控制系统使机舱反⽅向旋转2~3圈解绕；若此时机组有功率输出，则暂不⾃动解绕；若机舱继续向同⼀⽅向偏转累计达3圈时，则控制停机，解绕；若因故障⾃动解绕未成功，在扭缆达4圈时，扭缆机械开关将动作，此时报告扭缆故障，⾃动停机，等待⼈⼯解缆操作。

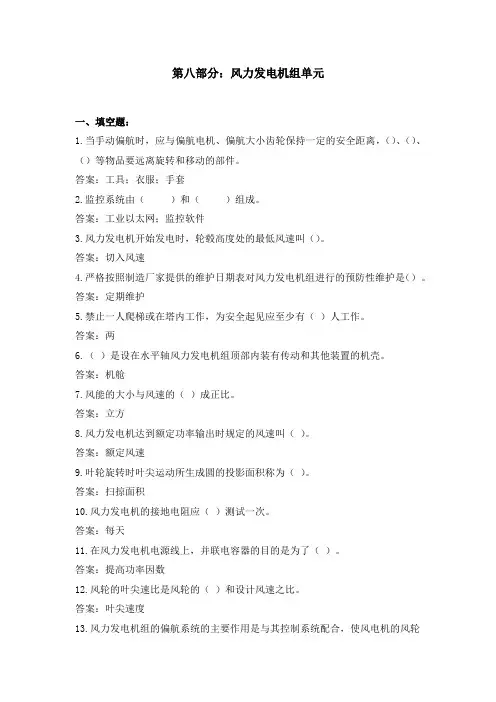

第八部分：风力发电机组单元一、填空题：1.当手动偏航时，应与偏航电机、偏航大小齿轮保持一定的安全距离，（）、（）、（）等物品要远离旋转和移动的部件。
答案：工具；衣服；手套2.监控系统由（）和（）组成。
答案：工业以太网；监控软件3.风力发电机开始发电时，轮毂高度处的最低风速叫（）。
答案：切入风速4.严格按照制造厂家提供的维护日期表对风力发电机组进行的预防性维护是（）。
答案：定期维护5.禁止一人爬梯或在塔内工作，为安全起见应至少有（）人工作。
答案：两6.（）是设在水平轴风力发电机组顶部内装有传动和其他装置的机壳。
答案：机舱7.风能的大小与风速的（）成正比。
答案：立方8.风力发电机达到额定功率输出时规定的风速叫（）。
答案：额定风速9.叶轮旋转时叶尖运动所生成圆的投影面积称为（）。
答案：扫掠面积10.风力发电机的接地电阻应（）测试一次。
答案：每天11.在风力发电机电源线上，并联电容器的目的是为了（）。
答案：提高功率因数12.风轮的叶尖速比是风轮的（）和设计风速之比。
答案：叶尖速度13.风力发电机组的偏航系统的主要作用是与其控制系统配合，使风电机的风轮在正常情况下处于（）。
答案：迎风状态14.（）是风电场选址必须考虑的重要因素之一。
答案：风况15.（）与（）是确定风况的两个重要参数。
答案：风速；风向16.双馈异步发电机只处理（）可以控制发电机的力矩和无功功率，降低了变频器的造价。
答案：转差能量17.（）是润滑油最主要的特性，它是形成润滑油膜的最主要的因素，同时也决定了润滑剂的（）。
答案：粘度；负载能力18.风力发电机的（）是表示风力发电机的净电输出功率和轮毂高度处风速的函数关系。
答案：功率曲线19.风力发电机组投运后，一般在（）后进行首次维护。
答案：三个月20.瞬时风速的最大值称为（）。
答案：极大风速21.正常工作条件下，风力发电机组输出的最高净电功率称为（）。
答案：最大功率22.风力发电机组在调试时首先应检查回路（）。
绍结机构介风力发电风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电该机组通过风力推动叶轮旋转，塔架和基础等组成。
机、控制与安全系统、机舱、有效的将风能转再通过传动系统增速来达到发电机的转速后来驱动发电机发电，化成电能。
风力发电机组结构示意图如下。
1、叶片2、变浆轴承3、主轴4、机舱吊5、齿轮箱6、高速轴制动器7、发电机8、轴流风机9、机座10、滑环11、偏航轴承12、偏航驱动13、轮毂系统各主要组成部分功能简述如下（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。
叶轮的转动是风作用在叶片上产生的升力导致。
由叶片、轮毂、变桨系统组成。
每个叶片有一套独立的变桨机构，主动对叶片进行调节。
叶片配备雷电保护系统。
风机维护时，叶轮可通过锁定销进行锁定。
（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。
（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。
发电机是将叶轮转动的机械动能转换为电能的部件。
明阳）发电机4（．1.5s/se机组采用是带滑环三相双馈异步发电机。
转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。
（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。
同时提供必要的锁紧力矩，以保障机组安全运行。
（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。
轮毂结构是3个放射形喇叭口拟合在一起的。
轮箱转速比：）发电机：（41550kw 发电机额定功率：发电机额定电压：690v发电机额定电流：1120A发电机额定频率：50Hz发电机转速：1750rpm发电机冷却方式：空-空冷却发电机绝缘等级：H级主刹车系统：变浆制动。
密级：公司秘密型风力发电机组主控制系统说明书编号KF20-001000DSM版本号A东方汽轮机有限公司2014年7 月编制<**设计签字**> <**设计签字日期**> 校对<**校对签字**> <**校对签字日期**> 审核<**审核签字**> <**审核签字日期**> 会签<**标准化签字**> <**标准化签字日期**><**会二签字**> <**会二签字日期**><**会三签字**> <**会三签字日期**><**会四签字**> <**会四签字日期**><**会五签字**> <**会五签字日期**><**会六签字**> <**会六签字日期**><**会七签字**> <**会七签字日期**><**会八签字**> <**会八签字日期**><**会九签字**> <**会九签字日期**> 审定<**审批签字**> <**审批签字日期**>批准<**批准签字**> <**批准签字日期**> 编号换版记录目录序号章节名称页数备注1 0-1 概述 12 0-2 系统简介 13 0-3 系统硬件114 0-4 系统功能 55 0-5 主控制系统软件说明126 0-6 故障及其处理说明640-1概述风能是一种清洁环保的可再生能源，取之不尽，用之不竭。
随着地球生态保护和人类生存发展的需要，风能的开发利用越来越受到重视。
风力发电机就是利用风能产生电能，水平轴3叶片风力发电机是目前最成熟的机型，它主要是由叶片、轮毂、齿轮箱、发电机、机舱、变频器、偏航装置、刹车装置、控制系统、塔架等组成。
风力发电机结构介绍风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电机、控制与安全系统、机舱、塔架和基础等组成。
该机组通过风力推动叶轮旋转，再通过传动系统增速来达到发电机的转速后来驱动发电机发电，有效的将风能转化成电能。
风力发电机组结构示意图如下。
1、叶片2、变浆轴承3、主轴4、机舱吊5、齿轮箱6、高速轴制动器7、发电机8、轴流风机9、机座10、滑环11、偏航轴承12、偏航驱动13、轮毂系统各主要组成部分功能简述如下（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。
叶轮的转动是风作用在叶片上产生的升力导致。
由叶片、轮毂、变桨系统组成。
每个叶片有一套独立的变桨机构，主动对叶片进行调节。
叶片配备雷电保护系统。
风机维护时，叶轮可通过锁定销进行锁定。
（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。
（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。
（4）发电机发电机是将叶轮转动的机械动能转换为电能的部件。
明阳1.5s/se机组采用是带滑环三相双馈异步发电机。
转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。
（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。
同时提供必要的锁紧力矩，以保障机组安全运行。
（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。
轮毂结构是3个放射形喇叭口拟合在一起的。
（7）底座总成底座总成主要有底座、下平台总成、内平台总成、机舱梯子等组成。
通过偏航轴承与塔架相连，并通过偏航系统带动机舱总成、发电机总成、变浆系统总成。
MY1.5s/se型风电机组主要技术参数如下：（1）机组：机组额定功率：1500kw机组起动风速：3m/s机组停机风速： 25m/s机组额定风速： 10.8/11.3 m/s（2）叶轮：叶轮直径：82.6m叶轮扫掠面积：5316m2叶轮速度：17.4rpm叶轮倾角： 5o叶片长度：40.25m叶片材质：玻璃纤维增强树脂（3）齿轮箱：齿轮箱额定功率：1663kw齿轮箱转速比：100.48（4）发电机：发电机额定功率：1550kw发电机额定电压：690v发电机额定电流：1120A发电机额定频率：50Hz发电机转速：1750rpm发电机冷却方式：空-空冷却发电机绝缘等级：H级主刹车系统：变浆制动二级刹车系统：圆盘制动器（5）塔架：塔架型式：直立三段锥形塔架塔架高度：61830mm塔架底部直径：4200mm塔架重量：107t（6）偏航系统型式：主动对风齿轮圆盘星形驱动（7）控制器型式：PLC TwinCAT【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
第八部分：风力发电机组单元一、填空题：1.当手动偏航时，应与偏航电机、偏航大小齿轮保持一定的安全距离，（）、（）、（）等物品要远离旋转和移动的部件。
答案：工具；衣服；手套2.监控系统由（）和（）组成。
答案：工业以太网；监控软件3.风力发电机开始发电时，轮毂高度处的最低风速叫（）。
答案：切入风速4.严格按照制造厂家提供的维护日期表对风力发电机组进行的预防性维护是（）。
答案：定期维护5.禁止一人爬梯或在塔内工作，为安全起见应至少有（）人工作。
答案：两6.（）是设在水平轴风力发电机组顶部内装有传动和其他装置的机壳。
答案：机舱7.风能的大小与风速的（）成正比。
答案：立方8.风力发电机达到额定功率输出时规定的风速叫（）。
答案：额定风速9.叶轮旋转时叶尖运动所生成圆的投影面积称为（）。
答案：扫掠面积10.风力发电机的接地电阻应（）测试一次。
答案：每天11.在风力发电机电源线上，并联电容器的目的是为了（）。
答案：提高功率因数12.风轮的叶尖速比是风轮的（）和设计风速之比。
答案：叶尖速度13.风力发电机组的偏航系统的主要作用是与其控制系统配合，使风电机的风轮在正常情况下处于（）。
答案：迎风状态14.（）是风电场选址必须考虑的重要因素之一。
答案：风况15.（）与（）是确定风况的两个重要参数。
答案：风速；风向16.双馈异步发电机只处理（）可以控制发电机的力矩和无功功率，降低了变频器的造价。
答案：转差能量17.（）是润滑油最主要的特性，它是形成润滑油膜的最主要的因素，同时也决定了润滑剂的（）。
答案：粘度；负载能力18.风力发电机的（）是表示风力发电机的净电输出功率和轮毂高度处风速的函数关系。
答案：功率曲线19.风力发电机组投运后，一般在（）后进行首次维护。
答案：三个月20.瞬时风速的最大值称为（）。
答案：极大风速21.正常工作条件下，风力发电机组输出的最高净电功率称为（）。
答案：最大功率22.风力发电机组在调试时首先应检查回路（）。
答案：相序23.在某一期间内，风力发电机组的实际发电量与理论发电量的比值，叫做风力发电机组的（）。
答案：容量系数24.齿轮箱的润滑有飞溅和（）润滑。
答案：强制25.粘度指数反映了油的粘度随（）变化的特性。
答案：温度26.在打开紧急逃生孔门之前，在逃生孔附近或者机舱外的位置工作时，操作人员必须用安全系索将自己固定到至少（）个可靠的固定点上。
答案：127.变频器按照主电路工作方式分类，可以分为（）变频器和（）变频器。
答案：电压型；电流型28.速度编码器安装在滑环盖的末端，用于监控发电机的（）。
答案：转速29.风电场运行管理工作的主要任务就是提高（）和供电可靠性。
答案：设备可利用率30.风力发电机组最重要的参数是（）和（）。
答案：风轮直径；额定功率31.风力发电机轴承所用润滑要求有良好的（）和（）。
答案：高温性能；抗磨性能32.空气流动形成风，假设空气密度为ρ，风速为 V,扫风面积为 A,则风压 P= () 风能 E=( )。
答案：（1/2）ρAV2 ;（1/2）ρAV333.变频器本质上是一种通过（）方式来进行转矩和磁场调节的电机控制器。
答案：频率变换34.在一般运行情况下，风轮上的动力来源于气流在翼型上流过产生的升力。
由于风轮转速恒定，风速增加叶片上的迎角随之增加，直到最后气流在翼型上表面分离而产生脱落，这种现象称为（）。
答案：失速35.风力发电机的种类相当多，依结构式样可以分类为：按主轴与地面的相对位置，可分为（）与（）；按转子相对于风向的位置，可分为（）与（）；按转子叶片的工作原理，可分为（）与（）。
答案：水平轴式；垂直轴式；上风式；下风式；升力型；阻力型36.风电机组定子电压等于电网电压，转子电压与转差频率成（）比，取决于定转子的（）比。
当发电机以同步转速转动时，转差率为（），这就意味着转子的电压为（）。
答案：正；匝数；零；零37.风轮吸收风中的（）并转换成风轮的旋转（），通过联接在轮毂上的增速箱主轴传入增速箱，增速箱把风轮输入的大扭矩、低转速能量通过两级（）一级（）轴转化成小扭矩、高转速的形式后，通过联轴器，传递给发电机，发电机安装在机舱的尾部，它将（）转变成（）并被供到电网上。
答案：动能；机械能；行星；平行；机械能；电能38.风电预测预报根据时间尺度可分为（）和（）。
答案：短期预测预报：超短期预测预报39.风电机组的低电压穿越是指风电机组并网点电压跌落时，风电机组能够（），直到电网电压恢复正常，从而“穿越”低电压时间区域。
答案：保持并网，甚至发出一定的无功功率支持电压恢复40.异步风电机组运行时需要从电网（）大量（）无功功率。
答案：吸收；容性41.目前投入运行的机组的主要功率调节技术有（）和（）。
答案：失速控制；变桨距控制技术42.风能是属于（）的转化形式。
答案：太阳能43.（）说明机组能够在多大的范围内获取风中蕴含的能量，是机组能力的基本标志。
答案：风轮直径（或风轮扫掠面积）44风轮直径应当根据不同的风况与额定功率匹配，以获得最大的（）和最低的（）。
答案：年发电量；发电成本45.配置较大直径风轮供（）风速区选用，配置较小直径风轮供（）风速区选用。
答案：低；高46.风力发电机组产品样本中都有一个功率曲线图，横坐标是（），纵坐标是机组的（）。
样本上提供的功率曲线是换算成（）条件下的数值。
答案：风速；输出功率；标准空气密度47.一般与电网并联运行的异步发电机多选用 4 极或 6 极电机，因此异步电机转速必须超过（）或（），才能运行在发电状态，向电网送电。
答案：1500r/min；1000r/min48.齿轮箱在运行中由于要承担动力的传递，会产生热量，这就需要良好的（）和（）系统以保证齿轮箱的良好运行。
答案：润滑；冷却49.风速传感器有（）和（）两种，最常见风向风速传感器为（）。
答案：杯形；翼形；机械师传感器50.为了让风轮能在地面上较高的风速中运行，需要用（）把风轮支撑起来，大型风力机的塔架基本上是（）。
答案：塔架；锥形圆柱钢塔架51.塔架承受两个主要载荷：一个是（），向下压在塔架上；另一个是阻力，使塔架向风的（）。
答案：风力机的重力；下游方向弯曲52.风力发电机按原理可分为（）、（）及（）。
答案：感应异步发电机；同步发电机；双馈异步发电机53.双馈电机可以调节励磁电流的（）、（）、（）。
答案：幅值；频率；相位54.相对于永磁直驱机组，双馈机组的变频装置容量更（），其抵抗电网故障的能力更（）。
答案：小；弱54.永磁同步发电机其（）为永磁式结构，无须外部提供（）。
答案：转子；励磁电源55.与双馈机组相比，直驱机组省去了（）这一传统部件，可以大大减少系统运行的（）。
答案：齿轮箱；噪声56.定桨距是指当风速变化时，桨叶的（）不能随之变化。
答案：迎风角度57.当风力机发出的功率超过额定功率后，桨叶节距主动向失速方向调节，将功率调整在额定值上，称之为（）。
答案：主动失速58.相对于陆上风电，海上风电场风速更（），风能资源更为（），单机容量更（），年利用小时数更（）。
答案：高；丰富；大；高59.目前对风速的拟合常用的分布函数是（）分布。
答案：威布尔60.理论上在风速低于额定风速时，风轮机的输出功率应与风速成（）关系变化。
答案：立方61.风电场总容量占系统最大负荷比例的称之为风电场（）。
答案：穿透功率极限62.与公共电网直接连接的风电场升压变高压侧母线或节点称为（）。
答案：风电场并网点63.国家电网公司《风电场接入电网技术规定》中规定：风电场应具备（），能根据电网调度部门指令控制其有功功率输出。
答案：有功功率调节能力64.风电场的无功电源包括（）及（）。
答案：风电机组；风电场无功补偿装置65.国家电网公司《风电场接入电网技术规定》中规定：风电场正常运行的电压范围为额定电压的（）。
答案：±10％66.国家电网公司《风电场接入电网技术规定》中规定：风电场内的风电机组具有在并网点电压跌至 20％额定电压时能够保证（）；当并网点电压在发生跌落后2s内能够恢复到额定电压的 90％时，风电场内的风电机组能够保证（）。
答案：不脱网连续运行 625ms 的能力；不脱网连续运行67.国家电网公司《风电场接入电网技术规定》中规定：风电场连续运行的频率范围是（）。
答案：49.5Hz-50.2Hz68.风电场的无功容量应按照（）和（）基本原则进行配置和运行。
答案：分层；分区69.提高风电场低电压穿越能力除了改进风机变频器控制策略，还可以（）答案：加装无功补偿设备70.目前，大容量的整流元件一般都采用（）材料制造。
答案：硅71.年风能可利用时间是指一年中风力发电机组在（）范围内的运行时间。
答案：有效风速72.当输出功率小于额定功率时，浆距角应保持在（）位置上不变。
答案：073.风速大小与风速计安装高度和时间有关，各国基本上都以（）米高度处观测为基准。
答案：1074.风向一般用方位角表示，66°的名称为（）。
答案：东东北75.用来直观展示风向的图形叫做（）。
答案：风向玫瑰图75.风电场电能质量指标主要包括：（）、（）、（）和（）。
答案：电压偏差；电压变动；闪变；谐波76.使叶轮转动产生驱动力矩的力是（），它使叶轮获得（）。
答案：升力；动能77.一台风力发电机组的 4 个重要参数为：（）（）（）（）。
答案：轮毂高度；叶轮直径或扫掠面积；额定功率；额定风速78.大型风力发电机组一般由（）、（）、（）和（）四个部分组成。
答案：风轮；机舱；塔架；基础79.在风力发电机组中，最常用的机械刹车形式为（）（）（）制动器。
答案：盘式；液压；常闭式80.一般来说风电场年利用小时数大于（）小时，为优秀场址。
答案：3000小时二、选择题:1.下列哪些是水冷系统的优点（）。
A.水的比热系数比较大比同体积的空气吸收的热量多B.噪音小C.有利于集中散热D.设备简单答案:ABC2.下列哪些是电信号通讯的特点（）。
A.传输距离有限B.易受干扰C.抗雷击D.通讯网络成本相对较低答案:ABD3.下列哪些是光信号通讯的特点（）。
A.传输距离远B.易受干扰C.不会被雷击D.通讯网络成本相对较低答案:AC4.下列哪些是中央监控系统所具有的功能（）。
A.统计值监测B.远程控制C.数据存储D.报警功能答案:ABCD5.下列哪些是中央监控系统所具有的功能（）。
A.权限设置（保护）B.图形绘制C.报表功能D.打印功能答案:ABCD6.常用的网络通信结构有（）。
A.总线型B.环型C.星形D.网状答案:ABCD7.就地人机交互界面在整个系统中的作用为（）A.机组的控制B.参数的设置C.信息的查阅D.机组的调试答案:ABC8.水冷系统加注防冻液需要用到的工具有（）。
A.橡胶手套B.护目镜C.手提式水泵D.管子答案:ABCD9.为了使水冷系统中的液体在零下30度的情况下不出现冻结，那么混合水和乙二醇的比例为（）A.1：1B.1：2C.2：1D.3：1答案:A10.中央监控系统与就地机组的通讯是通过（）。
