（1）打开arcmap加载数据：
（2）建立点的shapfile文件：打开arccatalog,在数据内容视图的空白处，单击右键选择new/shapfile,系统会自动弹出shapfile 文件创建对画框，并进行相应的设置名称为scpoint,要素类型选择下拉列表中的point，如图
点击创建新shapfile对话框中的编辑，弹出空间参考属性对话框，再点击导入，导入四川行政区划图
（3）建立线的shapfile文件：在arccatalog数据内容视图的空白处，单击右键选择new/shapfile，名称为scline,要素类型选择折线
（4）右键单击刚刚建好的名为scline的shapfile文件，选择属性，增加一个字段名为name，数据类型为文本
（5）在arcmap中加载scpoint和scline这两个文件：单击
（6）二值化：右键单击内容列表中的四川行政区.jpg，选择属性，图层属性对话框中选中符号系统，显示下选择已分类，类别选择2
如图
（7）单击编辑器下的开始编辑，还有它下面的选项，在常规选项下的经典捕捉前划勾
（8）单击编辑器下的捕捉\ 捕捉窗口，设置捕捉环境如图
（9）选中创建要素中的scpoint开始点的矢量化，结果如图
（10）右键单击内容列表中的scpoimt选择单开属性表，把每个市的名字输入到字段name中
（11）线的矢量化：使用矢量化工具进行半自动矢量，如图
（12）单击编辑器下的停止编辑，然后保存
（13）线转面：打开arctoolbox工具，单击数据管理工具\ 要素\要素转面
（14）最后输出的图形如图。

ArcGIS矢量数据的空间分析

ArcGIS矢量数据的空间分析


12.1.1 缓冲区分析概述
缓冲区是指地理空间目标的一种影响范围或服务范围。如 城市的噪音污染源所影响的一定空间范围，公共设施（商场，邮 局，银行，医院，车站，学校等）的服务半径，铁路、公路以及 航运河道对其所穿过区域经济发展的重要性等。 1．缓冲区分类 2．缓冲区分析研究 3．矢量数据的缓冲区分析
12.3.1 建立几何网络
几何网络实际上是组成网络的要素类集合，一旦建立了 几何网络，就可以使用ArcMap和ArcCatalog中的工具按照 特定的方式处理网络要素。
12.3.2 使用设施网络分析工具条
1．生成两点间最短路径
2．生成越过障碍的最短路径 3．生成多点间最短路径
12.4 小结
本章概要地介绍了基于ArcGIS的矢量数据的空间分析， 和3种具有代表性的分析方法，即缓冲区分析、叠置分析和网 络分析。本章还为读者介绍了矢量数据空间分析的基本原理 和应用。缓冲区分析用于查找据某一地理要素一定距离区域 的其他要素；叠置分析用于显示两种要素之间的相关性；网 络分析用于对网络中的资源和要素配置进行优化。 本章的重点在于各种分析方法的具体操作和步骤，难点 则在于对于方法原理性的理解，在理解原理的基础上再进行 相关的操作就显得比较容易了，同时也可以考虑到更多的分 析要素和方法。
12.1.2 用缓冲区向导建立缓冲区
缓冲区向导工具为缓冲区分析提供了简捷的操作方式，只需按照 向导的提示来设置每个步骤的设置参数，即可建立要素的缓冲区。 1．添加缓冲区向导工具 2．使用向导建立缓冲区
12.1.3 用Proximity工具建立缓冲区
Proximity工具位于ArcToolBox工具集中，其有两种生 成缓冲区的工具，分别为缓冲区工具和Multiple Ring Buffer 工具（多层缓冲区）。 1．使用缓冲区工具
MAPGIS应用教程第八章矢量数据空间分析

MAPGIS应用教程第八章矢量数据空间分析


二、迭加分析
在MAPGIS中迭加分析的操作步骤为： 1.数据准备 在进行迭加分析前数据准备工作是极其重要的，首先 要明确将通过迭加分析获得什么样的信息，目的明确 ，才会使准备的数据资料做到有的放矢，其次应注意 空间分析实际上是通过对相同空间位置的不同层进行 的，这时应充分考虑各数据对象应具有的属性结构需 包含些什么样的内容，当然这一切有时可能需要相应 的专业知识。只能全面而充分的数据资料才可能获得 准确、可靠的分析成果。
• 空间分析是GIS系统的重要功能之一，是GIS系统与计 算机辅助绘图系统的主要区别。空间分析的对象是一 系列跟空间位置有关的数据，这些数据包括空间坐标 和专业属性两部分。其中空间坐标用于描述实体的空 间位置和几何形态；专业属性则是实体某一方面的性 质。 • MAPGIS空间分析子系统提供了一系列数据操作功能， 如空间迭加、属性分析、数据检索、三维模型分析等 功能。
8.3 多层立体叠置 该功能实现多种要素的空间立体叠置显示，它与
迭加分析的根本区别在于它不对空间数据和属性数据
进行迭加分析，只作多层立体叠置显示，以展示各要 素在同一空间位置上的变化情况。
选择空间分析下拉菜单中的“多层立体叠置”选
项，系统会弹出图8-4所示对话框。
8.3 多层立体叠置
图8-4 叠置立体图对话框
8.2 迭加分析 一、迭加分析基础
• 迭加分析是依靠把分散在不同层上的空间属性信息按 相同的空间位置加到一起，合为新的一层。该层的属 性由被叠加层各自的属性组合而成，这种组合可以是 简单的逻辑合并的结果，也可以是复杂的函数运算的 结果。（对象）与层（对象）的迭加，再结合逻辑运 算来获取对象与对象的相互关系。依据迭加分析对象 的不同，又可以分为区对区迭加分析、线对区迭加分 析、点对区迭加分析、区对点迭加分析和点对线迭加 分析。
ArcGIS矢量数据处理指南

ArcGIS矢量数据处理指南

ArcGIS矢量数据处理指南北京捷泰科技有限公司2012年3月标题北京捷泰科技有限公司 |ArcGIS 矢量数据处理指南版权声明本文档版权为北京捷泰科技有限公司所有。

未经北京捷泰科技有限公司书面许可，任何单位和个人不得以任何形式摘抄、复制本文档的部分或全部，并以任何形式传播，或以任何电子或文本方式翻印、转载本书的任何部分。

如有疑问，请与北京捷泰科技有限公司联系：北京市东城区东直门南大街甲3号居然大厦19层。

北京捷泰科技有限公司 |ArcGIS 矢量数据处理指南目 录1概述 ......................................................................................................................................- 1 - 2 总体流程 ..............................................................................................................................- 1 -2.1电子地图制作与发布流程 ......................................................................................... - 1 - 2.2电子地图数据处理流程 ............................................................................................. - 1 - 3 数据处理 ..............................................................................................................................- 2 -3.1数据要求 ..................................................................................................................... - 2 - 3.2数据获取 ..................................................................................................................... - 3 - 3.3格式转换 ..................................................................................................................... - 3 - 3.3.1转换工具集 ...........................................................................................................- 3 - 3.3.2数据互操作扩展模块 ...........................................................................................- 3 - 3.4数据整合 ..................................................................................................................... - 4 - 3.4.1数据提取 ...............................................................................................................- 5 - 3.4.2数据裁切 ...............................................................................................................- 6 - 3.4.3数据拼接 ...............................................................................................................- 7 - 3.5数据组织重构 ........................................................................................................... - 13 - 3.6分类代码转换 ........................................................................................................... - 14 - 3.7兴趣点数据处理 ....................................................................................................... - 14 - 3.7.1兴趣点数据的应用场景 .................................................................................... - 14 - 3.7.2ArcGIS 中常用的点抽稀方法 ............................................................................ - 15 - 3.7.3兴趣点数据抽稀实例 ........................................................................................ - 18 - 3.8坐标投影变换 ........................................................................................................... - 20 - 3.8.1动态投影 ............................................................................................................ - 20 - 3.8.2 投影变换 ............................................................................................................ - 21 - 4 数据质量控制 ................................................................................................................... - 23 -4.1几何检查与修复 ....................................................................................................... - 24 - 4.2 逻辑关系检查 ........................................................................................................... - 26 -北京捷泰科技有限公司 |ArcGIS 矢量数据处理指南4.3重复数据的处理 ....................................................................................................... - 27 - 4.4拓扑检查 ................................................................................................................... - 29 - 4.5 属性检查 ................................................................................................................... - 32 - 附录 ........................................................................................................................................... - 35 -附录1 1:10000成果数据命名规范 ..................................................................................... - 35 - 附录2 1:10000成果数据分层 ............................................................................................. - 35 - 附录3 1:10000成果数据属性结构 ..................................................................................... - 36 -北京捷泰科技有限公司 | ArcGIS 矢量数据处理指南- 1 -概述1 概述空间数据是GIS 的一个重要组成部分，整个GIS 都是围绕空间数据的采集、加工、存储、分析和表现展开的。

GIS应用开发10-矢量数据分析

GIS应用开发10-矢量数据分析

1.
2. 3.

Add a reference to ESRI.ArcGIS.Geoprocessing to your project.
Create the GeoProcessorClass object. Add the path to the custom toolbox if you are running a custom tool. Create an IVariantArray and populate it with tool parameter values. The IVariantArray is available through the esriSmpleCalculateBestPathTool() { IGeoProcessor2 gp = new GeoProcessorClass(); gp.AddToolbox(@"C:\SanDiego\BestPath.tbx"); IVariantArray parameters = new VarArrayClass(); parameters.Add(@"C:\SanDiego\source.shp"); parameters.Add(@"C:\SanDiego\destination.shp"); parameters.Add(@"C:\SanDiego\bestpath.shp"); gp.Execute("CalculateBestPath", parameters, null); }
Additionally, add a reference to the toolbox assembly to which the tool belongs. If you use more than one tool from different toolboxes, also add managed assemblies for those toolboxes. Create the geoprocessor object. Add the path to the custom toolbox if you are running a custom tool. Create a tool process object and set the parameter values. Call the Execute method on the geoprocessor.
ArcGIS矢量化

ArcGIS矢量化

练习 31.利用影像配准(Georeferncing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）注意：在基于ArcMap 的操作过程中请注意保存地图文档第1步地形图的配准－加载数据和影像配准工具 (1)第2步输入控制点 (2)第3步设定数据框的属性 (4)第4步矫正并重采样栅格生成新的栅格文件 (7)第5 步分层矢量化－在ArcCatlog中创建一个线要素图层 (8)第6步从已配准的地图上提出等高线并保存到上面创建的要素类中 (13)根据GPS观测点数据配准影像并矢量化的步骤 (14)特别说明：学有余力的同学可以尝试使用ArcScan进行矢量化的练习。

参考文档using_ArcScan_for_ArcGIS，练习数据在c:\arcgis\arctutor\arcscan\ArcScanTrace.mxd第1步地形图的配准－加载数据和影像配准工具数据：昆明市西山区普吉地形图 1:10000 地形图――70011-1.tif所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

z打开ArcMap，添加“影像配准”工具栏。

z把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。

V1：2006.10；V2：2008.4。

1第2步输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图，我们可以得到一些控制点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

z在”影像配准”工具栏上，点击“添加控制点”按钮。

z使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：V1：2006.10；V2：2008.4。

2z用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。

点击“影像配准”工具栏上的“查看链接表”按钮。

空间分析ARCGIS中的矢量数据的空间分析

空间分析ARCGIS中的矢量数据的空间分析

空间分析ARCGIS中的矢量数据的空间分析空间分析是GIS系统中最重要的一部分之一。

空间分析通过处理和分析矢量数据中的地理位置，可以帮助用户更好地理解和处理地球表面的空间问题。

ARCGIS是一款著名的GIS软件，其集成了强大的空间分析功能，可以方便地进行矢量数据的空间分析。

空间分析的意义空间分析可以帮助GIS用户更好地理解空间数据的结构和关系。

通过空间分析，我们可以：•可视化数据：通过制作地图可以直观地表达数据在地球上的空间位置关系。

•空间查询：通过查询地图上的要素可以挖掘出数据之间的空间关系。

•空间统计：通过分析数据之间的空间关系，可以生成统计数据并进行更进一步的研究。

ARCGIS中的矢量数据矢量数据是GIS中最常用的一类数据类型，是通过在地图上绘制点、线、面等几何图形来表示地理数据的。

ARCGIS支持常见的矢量数据格式，如shapefile、GDB、SDE、Coverage等。

矢量数据的空间分析ARCGIS支持各种形式的矢量数据的空间分析，包括：1.空间查询：ARCGIS通过自带的属性表和查询工具，可以方便地对矢量数据进行查询。

用户可以使用查询工具查询特定的属性，也可以使用空间查询工具查询矢量数据中与某个要素邻近或相交的要素。

2.空间叠加：空间叠加是将两个或多个矢量数据集合并成为一个新的矢量数据集的过程。

ARCGIS中常用的空间叠加工具有Union、Intersect、Identity、Erase等。

3.空间分析：ARCGIS中的空间分析工具可以通过空间分析来挖掘矢量数据之间的空间关系。

常用的空间分析工具有缓冲区分析、裁剪、合并、分割等。

空间分析工具的使用过程中常见的一些问题包括：1.坐标系的问题：要确保使用的地图和要素在同一坐标系下，否则可能导致分析结果异常。

2.精度要求的问题：ARCGIS中的空间分析工具需要在数据间设定空间容差值。

对待空间分析结果的精度和精细度有一定要求的应当谨慎考虑容差的设定。

ArcGIS矢量数据处理指南

ArcGIS矢量数据处理指南

ArcGIS矢量数据处理指南ArcGIS矢量数据处理指南北京捷泰科技有限公司2012年3月标题北京捷泰科技有限公司 |ArcGIS 矢量数据处理指南版权声明本文档版权为北京捷泰科技有限公司所有。

未经北京捷泰科技有限公司书面许可，任何单位和个人不得以任何形式摘抄、复制本文档的部分或全部，并以任何形式传播，或以任何电子或文本方式翻印、转载本书的任何部分。

如有疑问，请与北京捷泰科技有限公司联系：北京市东城区东直门南大街甲3号居然大厦19层。

北京捷泰科技有限公司 |ArcGIS 矢量数据处理指南目录1 概述 .......................................................................................................................... ............- 1 - 2总体流程 .......................................................................................................................... ....- 1 - 2.1 电子地图制作与发布流程 ......................................................................................... - 1 - 2.2 电子地图数据处理流程 ............................................................................................. - 1 -3数据处理 .......................................................................................................................... ....- 2 - 3.1 数据要求 ..................................................................................................................... -2 - 3.2 数据获取 ..................................................................................................................... -3 - 3.3 格式转换 ..................................................................................................................... - 3 -3.3.1 转换工具集...........................................................................................................- 3 - 3.3.2 数据互操作扩展模块 ...........................................................................................- 3 - 3.4 数据整合 ..................................................................................................................... - 4 -3.4.1 数据提取 ...............................................................................................................- 5 - 3.4.2 数据裁切 ...............................................................................................................- 6 - 3.4.3 数据拼接 ...............................................................................................................- 7 - 3.5 数据组织重构 ........................................................................................................... - 13 - 3.6 分类代码转换 ........................................................................................................... - 14 - 3.7 兴趣点数据处理 ....................................................................................................... - 14 -3.7.1 兴趣点数据的应用场景 .................................................................................... - 14 - 3.7.2 ArcGIS 中常用的点抽稀方法 ............................................................................ - 15 - 3.7.3 兴趣点数据抽稀实例 ........................................................................................ - 18 - 3.8 坐标投影变换........................................................................................................... - 20 -3.8.1 动态投影 ............................................................................................................ - 20 - 3.8.2投影变换 ............................................................................................................ - 21 -4 数据质量控制................................................................................................................... - 23 - 4.1 几何检查与修复 ....................................................................................................... - 24 - 4.2 逻辑关系检查 ........................................................................................................... - 26 -北京捷泰科技有限公司|ArcGIS 矢量数据处理指南4.3 重复数据的处理 ....................................................................................................... - 27 - 4.4 拓扑检查................................................................................................................... - 29 - 4.5属性检查................................................................................................................... - 32 -附录 .......................................................................................................................... ................. - 35 - 附录 1 1:10000成果数据命名规范..................................................................................... - 35 - 附录 2 1:10000成果数据分层 ............................................................................................. - 35 - 附录3 1:10000成果数据属性结构 ..................................................................................... - 36 -北京捷泰科技有限公司 | ArcGIS 矢量数据处理指南 - 1 -概述1 概述空间数据是GIS 的一个重要组成部分，整个GIS 都是围绕空间数据的采集、加工、存储、分析和表现展开的。

第八章 ArcGIS中的矢量分析

第八章 ArcGIS中的矢量分析


2、借助于查找工具查找
（四）选择要素单独操作
1、选择要素显示设置
2、选择要素放大显示 3、选择要素属性统计
1、选择要素显示设置
被选择要素的显示参数，可以通过两种途径设 置： 其一是对所有数据层统一进行设置，借助 Selection Options对话框完成；
其二是对每个数据层单独进行设置，借助于 Layer Properties对话框完成。
（3）Completely Contain（完全包含）
查找多边形要素，条件是多边形完全包含另一 个数据层的指定要素；或者多边形完全包含指定要 素，而且多边形与指定要素之间有一定的距离，这 个距离通过缓冲区距离（Buffer Distance）定义。
例如，“湖泊‘完全包含’陆地，则选中哪些 中间具有岛屿的湖泊。如果附加条件是“缓冲距离 ＝1公里”，那么，中间具有岛屿，则岛屿距离湖 岸距离为1公里将被选中。
（2）绘制一个新的图形。可以选择Fill Color（填 充颜色）面板中的No Color（没有颜色）。这样， 在此图形被选中时，可以看到位于图形下面的要素。
如果已经存在“图形”要素了，只需要选择 Select Features Tool（选择要素工具），将指定“图 形”选中就可以了。 （3）
（三）要素查找
2、选择要素的放大显示
3、选择要素属性统计
4、选择要素的输出
二、ArcGIS中的数据提取 数据提取
叠加分析
邻域分析
（一）数据裁剪 数据裁剪（Clip）是指将输入图层中与剪切要 素（Clip Feature）重叠的要素提取出来，并形成一 个新的图层。
（二）数据拆分
数据拆分（Split）分析是将输入要素拆分成几 个输出要素。 拆分字段（Split Fields）中的每个唯一值 （Unique Value）的边界就是拆分输入要素的边界。
arcgis 矢量化

arcgis 矢量化


一、简介
（七）度分秒和米的转换
度和米严格意义无法转换，因为地球是椭圆的，在 不同的参数中不一样，就是统一坐标系统如西安80， 经线1度和纬线1度长度也是不一样的。 大概计算如下： 西安80:长半轴a=6378140m;短半轴b=6356755m 扁率 f=1/298.25 经度：以赤道为例：1(经）度 =6378140*2*3.1415926/360/1000=111.3km 合计1分为：1分大约1.85km，1秒大约30m 靠近两级（南北极）数字越小。
Page 17
一、简介
（十）ArcGIS的坐标系统
投影坐标系统 （Projection coordinate system） 使用基于X,Y值的坐标系统来描述地球上某个点所处 的位置。地图单位通常为米，也称非地球投影坐标系 统（not earth），或者是平面直角坐标。 投影坐标系由以下两项参数确定:
一、简介
（六）地图单位介绍
• 长度单位 1km（公里）=1000m（米，公尺） 1m（米）=1000mm（毫米），1m=100cm（厘米） 1m=10dm（分米） 1m=3尺， • 面积单位 1公顷=15亩，1公顷=1万平方米，1平方公里=100公
顷，1亩=2000/3平方米 1平方公里=100万平方米， 1平方公里=1500亩
标，横坐标前不带加号 3度分带法的西安80坐标系，34分带，中央经线在东102度
的分带坐标，横坐标前加带号 117E 6度分带法的西安80坐标系，分带号为20，中央经线
117，横坐标前不加带号 17 度分带法的西安80坐标系，分带号为17，中央经线99 ，
横坐标前加带号 Page 25 记忆方式:3度分带，前有3。
目前的Spot5是法国卫星2001年底发射升 空，2002年初正式运营 ，分辨率最高可达2.5 米 。换算为比例尺， 1/96*25.4/1000/2.5=1/9448.82,所以可以用 来做1:10000的数据
ArcGIS的矢量化操作

ArcGIS的矢量化操作

ArcGIS的矢量化操作一、在ArcMAP中进行编辑的流程：1. 打开ArcMAP。

2.在ArcCatalog中新建Shapfile图层（点，线，面），并拖入ArcMAP中。

3.加载地图到ArcMAP中，增加Editor toolbar。

4.在Editor toolbar中点开始编辑，ok,这时你可以开始你的矢量化过程。

Tip:有几个快捷键可以试试，不错的，Z，放大，X，缩小，C，移动，V,显示节点。

最后记得保存结果哦。

二、创造新特征：我们可以创造三种主要类型特征：点，线，面。

为了创造线和面，我们首先要创造一个草图，草图由节点和线段组成，如何画点，线，面，我想比较简单（依葫芦画瓢吧！）关键是那几个工具（Sketch construction tools）如何使用：Sketch tool:主要是用来创造线和面特征的节点，在你完成了草图之后，ArcMAP就会增加最后的线段，形成矢量图。

Arc tool:这个主要是帮你创造一个弧段的,选中这个工具后，先在弧段起点点一下，然后在弧段高度方向大致位置点一下（这个点是不可见的，只是给你确定弧段的高度），最后在弧段的终点点一下，就形成一条弧段了。

Direction-distance tool:这个主要是从已知某一个方向和某一个距离来确定一个点。

首先点一个已知方向的点，这是会有一条线出来，你确定好方向后，再点已知距离的点，这是出来一个圆，确定距离后，直线和圆有交点，这就是你要的点，再上面点一下就ok!Distance-distance tool:这个和上面的一样的道理，只是它都用距离来确定一个点，也就是两个圆确定你要的点。

Endpoint arc tool:这也是创造弧段用的，与Arc tool 工具不同的是，它是先在弧段的起点点一下，然后在弧段的终点点一下，再点一个点确定弧段的半径。

个人认为这个工具要比Arc tool工具更精确些。

Intersection tool:就是利用两条直线确定一个点。

如何进行矢量数据的空间分析与处理

如何进行矢量数据的空间分析与处理随着地理信息系统（GIS）技术的发展，矢量数据的空间分析与处理变得越来越重要。

矢量数据是指通过坐标点、线、面等几何要素来描述现实世界的数据，其优势在于能够准确地绘制地理特征和进行空间分析。

本文将讨论如何进行矢量数据的空间分析与处理，以期为研究人员和GIS从业者提供一些有用的指导。

一、数据准备与预处理在进行空间分析之前，首先需要进行数据准备和预处理。

这一阶段主要涉及数据获取、数据格式转换和数据清洗等工作。

数据获取是指获取原始数据的过程。

通常可以从地理信息系统数据源、遥感影像、地理数据库等渠道获取矢量数据。

在选择数据源的时候应当考虑数据的准确性、分辨率以及数据提供方的可靠性。

数据格式转换是指将原始数据转换为所需的数据格式。

常见的矢量文件格式包括Shapefile、GeoJSON、KML等。

根据具体需求，选择合适的格式，并利用相应的软件进行转换。

数据清洗是指对数据进行处理以去除无效、重复或错误的信息。

通过数据清洗可以提高数据的质量和准确性，确保在后续分析过程中得到可靠的结果。

常见的数据清洗操作包括去除重复点、修复不连续线段、填充缺失值等。

二、空间分析方法空间分析是指利用GIS技术对矢量数据进行空间关系分析、空间模式分析、空间统计分析等操作，以揭示地理空间现象和规律。

下面介绍几种常见的空间分析方法。

1. 空间关系分析空间关系分析主要研究地理实体之间的位置关系。

常见的空间关系包括相邻关系、包含关系、交叉关系等。

通过计算这些关系可以揭示不同地理实体之间的空间关联程度，从而为城市规划、环境保护等决策提供科学依据。

2. 空间模式分析空间模式分析是指研究地理实体的分布规律和聚集趋势。

通过利用空间统计方法，可以识别出存在的聚集点、聚集区域或者离散点。

常见的空间模式分析方法包括点密度分析、聚类分析、核密度估计等。

3. 空间统计分析空间统计分析是指利用统计学方法对空间数据进行分析。

通过空间统计分析，可以揭示出空间数据的分布特征、变异趋势等统计规律。

MAPGIS第八章 矢量数据空间分析


中迭加分析的过程如下： 在MAPGIS中迭件的图形类型和Ａ 文件相同， 而属 其中 Ｃ 文件的图形类型和 Ａ 文件相同 ， 性则是Ａ文件与Ｂ文件属性连接的结果。 性则是Ａ文件与Ｂ文件属性连接的结果。
1、迭加分析 、 ⑴区对区迭加分析 包括合并 相交、相减、判别四种方式 合并、 四种方式。 包括合并、相交、相减、判别四种方式。不论 采用哪种方式，迭加结果的属性结构均为： 采用哪种方式，迭加结果的属性结构均为：标 志码、面积、周长，f1、区号、f2（ 志码、面积、周长，f1、区号、f2（其中区号 为第二个文件的区号）。 为第二个文件的区号）。 ⑵线对区迭加分析 包括相交 判别、相减三两种方式 相交、 三两种方式， 包括相交、判别、相减三两种方式，迭加结果 文件仍然是线文件，迭加结果的属性为： 文件仍然是线文件，迭加结果的属性为：标志 线长度、 、区号、 （ 码、线长度、f1、区号、f2（线图元用标号表 示）。
图8-1 点、线和面状要素的缓冲区
二、缓冲区的建立
点状要素——直接以该点为 圆心 ， 以要求的缓 直接以该点为圆心 点状要素 直接以该点为 圆心， 冲区距离大小为半径 绘圆， 半径绘圆 冲区距离大小为 半径 绘圆 ， 所包含的区域即为 所要求区域； 所要求区域； 线状要素和面状要素——以线状要素或面状要 线状要素和面状要素 以线状要素或面状要 素的边线为参考线作其平行线 并考虑端点处 平行线， 素的边线为参考线作其 平行线 ， 并考虑 端点处 的建立原则，最终建立缓冲区。 的建立原则，最终建立缓冲区。 中建立缓冲区的方法是基于生成多 在 MAPGIS中建立缓冲区的方法是基于 生成多 中建立缓冲区的方法是基于 来实现的。 边形来实现的 它根据给定的缓冲区距离， 边形 来实现的 。 它根据给定的缓冲区距离 ， 对 点状、 点状 、 线状和面状要素的周围形成缓冲区多边 形图层， 矢量结构。 形图层，是矢量结构。 中建立缓冲区的步骤为： 在MAPGIS中建立缓冲区的步骤为： 中建立缓冲区的步骤为

空 间 分 析-(13)ARCGIS中的矢量数据的空间分析


三、网络分析
3）网络连通性的变更
由于时间或空间的变化使得网络中的空间连通性发 生了一定的变化，例如城市中有些道路因为修路的原因 而使得不能通过。要注意的是解除连通性并非是将要素 从数据库中删除，只是移除了它与其他要素在空间上的 关联；同样建立连通性是将该要素与其他要素相联结在 一起，建立它们之间的空间关联。
三、网络分析
2）网络的建立
一般情况下网络的建立 ArcGIS中的几何网络的建立
三、网络分析
一般情况下网络的建立
网络是通过将内在的线，点等要素在相应的位置绘 出后，然后根据他们的空间位置以及各种属性特征从而 建立它们的拓扑关系，使得它们能成为网络分析中的基 础部分，基于其能进行一定的网络空间分析和操作
图7.6 原始面状要素
一、缓冲区分析
Inside and outside
only outside
only inside
Outside and include inside
图7.7 四种不同的面状要素的缓冲区
一、缓冲区分析
除此之外，缓冲区还可以利用距离制图的方 法来获得，但是距离制图方法是基于栅格数据 形式来进行缓冲区的建立，它的过程和结果都 是栅格数据，与矢量的缓冲区建立的方法有着 本质的区别
空间数据的网络分析是对地理网络，城市基础 设施网络（如各种网线，电缆线，电力线，电话线， 供水线，排水管道等）进行地理化和模型化，基于 它们本身在空间上的拓扑关系、内在联系、跨度等 属性和性质来进行空间分析，通过满足必要的条件 得到合理的结果。
三、网络分析
网络分析的理论基础是图论和运筹学，它是从运 筹学的角度来研究，统筹，策划一类具有网络拓扑性质 的工程如何安排各个要素的运行使其能充分发挥其作用 或达到所预想的目标，即利用统筹学建立模型，采用数 学图论的方法来实现这个模型，最终得到结果，从而指 导现实和应用，故而对网络分析的研究在空间分析中占 有着极其重要的意义。

利用ArcGIS做矢量化、拓补、实验报告

重庆交通大学学生实验报告实验课程名称地理信息系统原理及应用开课实验室国土与信息实验室学院2009 年级测绘工程专业一班学生姓名陈富林学号09210104开课时间2011 至2012 学年第 2 学期实验一ARCGIS的认识一、实验目的1.掌握ArcMap、ArcCatalog、ArcToolbox的基本功能及操作。

2.掌握ArcMap进行矢量化的过程。

二、实验要求1.熟悉ArcMap、ArcCatalog、ArcToolbox的一些基本操作。

2.能在ArcCatalog中进行shape文件的创建。

3.掌握在ArcMap中对栅格数据进行矢量化的方法。

三、实验步骤：1、打开ArcMap，在ArcMap中点击ArcCatalog，并在其中建立三个shape文件，分别命名为town（点）、road（线）、country（面）。

Scan01.tif图片文件2、把建立的三个文件在ArcMap添加进去，在编辑菜单中点击开始编辑，在task中选择create new feature，在target中选择town。

并在Scan01.tif图片文件分别对每个点进行矢量化3、所有的点矢量化完了之后，在task中选择create new feature，在target中选择road，对线进行矢量化，两条不相交的线（立交线）要一线画过去。

4、然后在task中选择auto—complete polygon，在target中选择country。

在图片中选择一个多边形进行矢量化，在矢量化完一个多边形后，再矢量化另一个相邻的多边形，在存在公共边的时候，要捕捉到公共边的起点与端点，然后自动完成多边形。

5、按照第四步的方法，把所有的多边形矢量化。

四、实验成果：实验二拓扑编辑一、实验目的1.掌握点、线、面的拓扑编辑功能。

2.掌握拓扑检查的基本操作。

3.掌握对拓扑错误进行修改的方法。

二、实验要求1.熟练在ArcMap中将面生产线、将线生产面的操作。

ArcGIS10.2学习课程——9.矢量数据分析

中国信息化高级技术培训中心
矢量数据分析
EMail：
矢量数据分析
本章内 容
一、叠加分析
中国信息化高级技术培训中心欢迎你
二、缓冲区分析 三、网络分析 四、综合应用
Page 2
一、叠加分析
中国信息化高级技术培训中心欢迎你
Page 3
主要的工具
1.擦除（Erase) 2.相交(Intersect) 3.创建渔网（CreateFishnet）
Page 12
缓冲的表现
中国信息化高级技术培训中心欢迎你
Page 13
建立缓冲区（Buffer）方法
中国信息化高级技术培训中心欢迎你
1、ArcMap的编辑菜单中buffer，前提条件是必须 有面层，是可编辑，后输入
Page 14
建立缓冲区（Buffer）方法二
中国信息化高级技术培训中心欢迎你
在ArcToolBox中Analysis Tools->Promixity>buffer
缓冲区分析(Buffer)是对（点、线或面）按设定 的距离条件，围绕其要素而形成一定缓冲区多边 形实体(生成的都是面），从而实现数据在二维空 间得以扩展的信息分析方法。缓冲区应用的实例 有如：污染源对其周围的污染量随距离而减小， 确定污染的区域；为失火建筑找到距其500米范 围内所有的消防水管；公路500米范围的村庄等。
中国信息化高级技术培训中心欢迎你 Page 5
1.2Intersect交集操作
中国信息化高级技术培训中心欢迎你
Intersect是求交集（共同部分），输入可以 是点、线、面，输出的类型，也是可以点、 线、面，两个面可以输出交点，交线，属性， ALL，Only_FID,Not_FID

ArcGIS在矢量测绘数据质量控制中的运用

ArcGIS在矢量测绘数据质量控制中的运用发布时间：2023-02-01T03:32:02.120Z 来源：《建筑实践》2022年18期作者：周金迪[导读] 矢量图像是由单个形状各异的基元构成，当对矢量图像进行旋转，拉伸周金迪西安华泰测绘工程有限公司陕西西安 710054摘要：矢量图像是由单个形状各异的基元构成，当对矢量图像进行旋转，拉伸，平移等简单的改时，只需改变相应的参数信息，矢量所表达的内容更容易扩充和缩减，不影响显示质量。

即使对矢量图像进行放大或缩小，仍能保持锐利的棱角等特征，不会造成图像模糊，影响显示的清晰度。

近年来，使用ArcGIS技术进行矢量数据采集，能够有效提高测绘工作的效率和水平，本文研究目前运用 ArcGIS 对主要的质量要素进行控制检查的方法和步骤, 对实施矢量测绘数据的质量控制具有实际意义。

关键词：ArcGIS；矢量数据；拓扑分析1.引言随着地理信息行业的不断发展，再加之数据类型多样，在外业采集、内业数据处理、数据建库等过程中都需要进行质量控制。

在工作实践中,往往会接触到各种各样的矢量化软件,ArcGIS就是我们比较常用的矢量化软件。

ArcGIS相对于其他软件具有强大的技术优势和优越性，ArcGIS的系列产品已经完全建立奠基在了国际工业设计标准之上,功能强大,不仅简单实用易于设计实现,而且操作界面简单,可以很好地能够满足各种不同层次的工业用户功能要求。

悠久的发展历史及其强大的综合生产力优势使得GIS在行业中一直占据了重要的领导地位。

因此，本文基于ArcGIS软件总结矢量测绘数据的运用与质量检查。

2. ArcGIS软件平台介绍及矢量化技术原理2.1 ArcGIS软件平台ArcGIS是基于2005年美国ESRI公司自主开发的一款GIS系列产品在传统工业设计基准上可以进行深度无缝横向延伸和深度拓宽的一位GIS工业系列产品设计大师。

集成了大量的企业数据库、软件设计工程、人工智能、互联网信息技术、移动数据科学和微信息处理技术。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图形（Graphic）可以是除文本或弧线以外的 任何图形要素。 在利用此选择操作之前，首先选择要素工具 （Select Elements Tool）选择一定的图形 （Graphic）。 在ArcMap窗口中，根据图形选择的主要步骤 如下：
（1）单击Draw工具栏中的New Graphic Tool（新图 形工具）按钮右侧的下三角按钮，在弹出的面板中 选择一种工具，如New Rectangle（新矩形工具）。
如果图形所对应的属性信息包含某种超链接信 息，可以随时进行链接信息查询。如果属性信息中 并没有超链接信息存在，可以建立超链接信息。
4、图形链接信息保存 可以通过数据层特性操作，将超链接信息保存 在属性表中。
（二）要素选择
ArcMap提供了多种手段在图形窗口选择图形 要素，如单个要素选择、多个要素选择等； 并且，可以对选择要素进行各种操作，如显示 参数调整、统计分析、转换输出等。
其二是信息拾取功能的设置，只有当该项功能 被设置为工作状态，才能实现图形信息的拾取操作。
2、空间信息实时查询
图形信息实时查询，是借助于数据显示工具栏 （Tools Toolbar）中的标定要素（Identify Features） 工具完成的，可以实时查询确定图形的所有属性。
3、要素链接信息查询
1、利用选择要素工具选择
2、借助属性表选择要素
3、依据空间位置查找
依据空间位置查找，就是通过空间位置查找 对话框，按照同一数据层的不同要素之间或不同数 据层的不同要素之间的空间关系，采用各种判断方 法查找图形要素。
例如，按照城市与铁路的空间位置关系来查找 作为铁路交通枢纽的重要城市，按照城市与行政区 划的空间位置关系在世界范围内查找中国的城市等。
图形要素的查找操作可以通过多种途径实现： 可以借助属性表查找、借助查找工具查找、依据要 素属性查找、依据空间位置查找。 其中，通过要素属性值查找和空间位置查找可 以参考空间数据选择中的通过要素属性选择和通过 空间位置选择。 以下着重叙述通过属性表查找和应用查找工具 查找两个查找方法。
1、借助于属性表查找
2、选择要素的放大显示
3、选择要素属性统计
4、选择要素的输出
二、ArcGIS中的数据提取 数据提取
叠加分析
邻域分析
（一）数据裁剪 数据裁剪（Clip）是指将输入图层中与剪切要 素（Clip Feature）重叠的要素提取出来，并形成一 个新的图层。
（二）数据拆分
数据拆分（Split）分析是将输入要素拆分成几 个输出要素。 拆分字段（Split Fields）中的每个唯一值 （Unique Value）的边界就是拆分输入要素的边界。
三、ArcGIS中的邻域分析
（一）缓冲区分析
（二）泰森多边形分析 利用泰森（Thiessen）最近多边形法，对输入 图层中的点进行插值形成一个新的多边形。
新生成的泰森多边形具有唯一的属性，即每个 多边形仅包括一个输入点，每个多边形内部的任何 位置与其相关点的距离都比与其他多边形的近。
为了忽略近点，可以设定一个最接近的容限值。 对于比例持在1：1万至1：10万之间的泰森多边形， 可以设定0.508m至5.080m的容限值。
如果在特定搜索半径内没有发现匹配的要素， 则DISTANCE字段都为零。 如果没有发现匹配的点，则输出表将不包涵 DISTANCE字段。 如果没有确定搜索半径，则系统将自动设定一 个距离，此距离可以保证输入要素中的每个点都能 在另一个图层上找到点。
此时输出表可以很大，例如输入图层中的 1000个点与另一图层上的1000个点对比，可能产生 一个具有1000000个记录的表。 因此，可以利用搜索半径限制查询范围。
四、ArcGIS中的叠加分析
叠加工具栏中包括将多个矢量（Coverage）数 据层进行Combine（合并）、Erase（去除）、 Modify（调整）或者Update（更新）形成一个新的 矢量层。
当一个图层与另一个图层进行叠加分析后，就 会产生新的信息。 叠加的选项有5个。但所有的叠加分析都是根 据输入特征要素将两个进行叠加分析的图层要素合 并为一个。

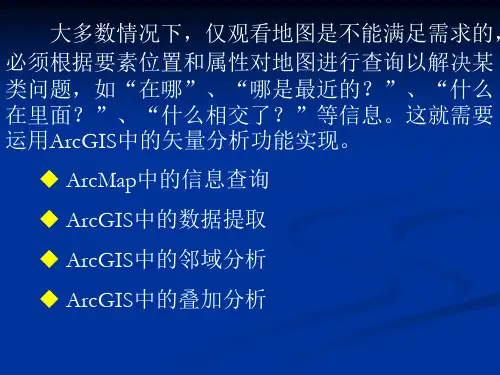

大多数情况下，仅观看地图是不能满足需求的， 必须根据要素位置和属性对地图进行查询以解决某 类问题，如“在哪”、“哪是最近的？”、“什么 在里面？”、“什么相交了？”等信息。这就需要 运用ArcGIS中的矢量分析功能实现。 ArcMap中的信息查询 ArcGIS中的数据提取 ArcGIS中的邻域分析 ArcGIS中的叠加分析
（三）交集分析
计算两个图层的几何相交性（Intersect），输 出图层仅保留了输入图层和相交图层的公共部分。
（四）联合分析
合并两个多边形图层，输出图层中保留了输入 图层和联合图层的属性，并且两个图层相交的地方 都被切开了。
（1）Intersect（交） 查找与参考要素相交的图形要素，包括以参考 要素作为边界的那些图形要素。
（2）Are with of a distance of（在一个距离内） 查找与同一数据层或不同数据层的某个或某 些要素相邻或相接的图形要素，当距离值为零时， 就是选择与这些要素相邻或相接的图形要素。
（3）Completely Contain（完全包含）
查找多边形要素，条件是多边形完全包含另一 个数据层的指定要素；或者多边形完全包含指定要 素，而且多边形与指定要素之间有一定的距离，这 个距离通过缓冲区距离（Buffer Distance）定义。
例如，“湖泊‘完全包含’陆地，则选中哪些 中间具有岛屿的湖泊。如果附加条件是“缓冲距离 ＝1公里”，那么，中间具有岛屿，则岛屿距离湖 岸距离为1公里将被选中。
（5）Have Their Center In（中心位于） 用于查找多边形要素，一个数据层中的多边形 要素如果其质心位于指定的另一个数据层的多边形 要素中，则该多边形要素被查找。 例如，查找 “林地‘中心位于’北京”，则 所有属性为林地的多边形，其中心位于北京市行政 区划范围内的都被选中。但本方法不能用于选择点 状要素 （6）Share a line segment with （与…共线） 查找那些与其他要素具有公共边线 （segments）、结点（vertices）、端点（node）的 要素。 例如，“建筑物‘与共线’街道”，则邻街的 建筑物将被选中。穿过线或多边形要素将不被选中。
ArcMap地图所包含的数据层主要是空间数据， 其图形的显示完全是以空间属性为依据的，图形与 属性之间始终是对应的。 所以，通过图形操作可以随时查询其属性， 通过属性操作可以浏览图形。ArcMap系统为用户 提供了多种手段实现图形与属性之间的相互查询与 检索。 信息查询源自 要素选择 要素查找
一、ArcMap中的信息查询
（三）邻近距离分析
邻近距离（Near）工具是在特定搜索半径内， 分析输入要素类型或图层中点之间的距离以得出最 近点，分析线与点、结点与线之间的距离，得出最 近线。
（四）点距离分析
点距离（Point Distance）工具是计算特定搜 索半径内，一个图层或要素类型内的点与其他图层 上所有点的距离。
（10）Contain（包含）
查找一个数据层要素包含另一个数据层的指定 要素。 （11）Are contained by（包含于）
查找被另一个数据层的多边形所包含的任何图 形要素。例如， “城市”包含于 “行政区划”
4、依据图形选择要素
依据图形选择要素（Select By Graphic）是指 根据要素与图形（Graphic）之间的相交关系选择 要素。
每个字段的数据是利用原有数值。在进行去除 操作后，输出图层属性表仅包括输入图层的属性表。 而且内部编码尽量与原输入属性表一致。
（一）擦除分析
通过叠加“输入要素”和“擦除要素”多边形 来建立一个要素类。输入要素中那些位于擦除多边 形外边界以外的部分将被复制到输出要素类中。
将输入图层与“去除”图层相交的要素去掉形 成新的图层。
（8）Are identical To（等同于） 选择与另一个数据层的要素具有相同几何特性 （Geometry）的图形要素。要素的类型必须相同， 即必须利用多边形选择多边形，线选择线，点选择 点。 （9）Are crossed by the outline of（被…边界线围 绕） 查找被另一个数据层的图形要素符号 （Overlay）的图形要素。 例如，查找 “农田被灌溉渠道包围”，则所有 与灌溉渠道发生覆盖关系（Overlay）的农田被选中， 无论渠道是穿过农田还是完全位于农田。
2、借助于查找工具查找
（四）选择要素单独操作
1、选择要素显示设置
2、选择要素放大显示 3、选择要素属性统计
1、选择要素显示设置
被选择要素的显示参数，可以通过两种途径设 置： 其一是对所有数据层统一进行设置，借助 Selection Options对话框完成；
其二是对每个数据层单独进行设置，借助于 Layer Properties对话框完成。
（7）Touch the Boundary Of（边界相接）
选择与另一个数据层的要素边界（Boundary） 具有相接（Touch）关系的图形要素。 如果利用多边形图层选择要素，本方法可以选 择与多边形具有公共线段、结点或顶点的多边形或 线状要素，但穿过多边形边界的线或多边形将不被 选中。此方法可以用于选择点状要素。
（二）一致性分析
一致性分析（Identify）又称判别分析，计算 两个图层的几何一致性，输出图层保留了输入和一 致图层的所有信息。
通过判别Coverage的多边形与输入Coverage的 点、线或多边形要素叠加生成一个新的Coverage。 输入Coverage的所有要素和判别Coverage中重叠 的要素将被复制出Coverage中。两个Coverage中的 属性也将被复制到输出图层。
输出要素类型的名称与拆分字段（Split Fields） 的名称一致。输出要素类型被保存在输入要素图层 所在的工作空间中。
