射频微波信号在光纤中传输及处理技术的相关研究
本文旨在探讨射频微波信号在光纤中传输及处理技术的相关研究。
首先介绍了光纤通信的基本原理和特点，然后重点分析了射频微波信号在光纤中传输的机理和影响因素。
接着，介绍了利用光纤传输射频微波信号的方法和技术，包括外调制、内调制、直接调制等。
针对不同方法的优缺点进行了分析和比较，并探讨了现有方法的局限性及未来发展方向。
最后，对射频微波信号在光纤中的处理技术进行了介绍，包括光纤延迟线、光纤环形谐振腔、光纤光栅等。
分析了不同处理技术的特点及适用范围，并展望了未来的研究方向和应用前景。
本文旨在为相关领域的研究人员提供参考和指导，推动射频微波信号在光纤中传输及处理技术的进一步发展和应用。
- 1 -。
河南中医学院China Henan University of Traditional Chinese Medicine本科毕业论文论文题目： 嵌入式开发中无线射频研究及简单应用 姓 名：院 系： ____ _ _专 业： __年 级：_______ _ _ _学 号：______ _ _指导老师：__ _ ___评定成绩：___ ________ _ ___2013 年 5 月 20 日论文编号__________________________毕业论文（设计）诚信声明书本人声明：我将提交的毕业论文（设计）《》是我在指导教师指导下独立研究、写作的成果，论文中所引用他人的无论以何种方式发布的文字、研究成果，均在论文中加以说明；有关教师、同学和其他人员对本文的写作、修订提出过并为我在论文中加以采纳的意见、建议，均已在我的致谢辞中加以说明并深致谢意。
论文作者（签字）时间：年月日指导教师已阅（签字）时间：年月日毕业论文（设计）版权使用授权书本毕业论文《》是本人在校期间所完成学业的组成部分，是在河南中医学院教师的指导下完成的，因此，本人特授权对河南中医学院可将本毕业论文的全部或部分内容编入有关书籍、数据库保存，可采用复制、印刷、网页制作等方式将论文文本和经过编辑、批注等处理的论文文本提供给读者查阅、参考，可向有关学术部门和国家有关教育主管部门呈送复印件和电子文档。
本毕业论文无论做何种处理，必须尊重本人的著作权，署明本人姓名。
论文作者：（签字）时间：年月日指导教师已阅（签字）时间：年月日目录摘要 (I)ABSTRACT (II)1前言 (1)1.1 课题背景及意义 (1)1.2 RFID技术应用及现状 (1)1.3 研究内容 (3)1.4 开发技术与环境 (4)2 相关理论基础 (5)2.1 RFID技术概述 (5)2.2 RFID工作原理 (5)2.3 RFID技术特性 (5)2.4 RFID电子标签分类 (6)2.5 BW-DKRF51开发板简介 (6)2.6 BW-DKRF51开发板电路详解 (8)3 无线模块通信实现过程 (14)3.1 无线模块与上位机通信实现过程 (14)3.2 上位机软件介绍及核心代码 (14)3.3 下位机各模块通信过程及详细代码 (18)3.4 下位机核心代码 (20)4 测试结果分析 (23)4.1 准备工作 (23)4.2 测试结果 (23)5 课题总结 (25)参考文献 (26)致谢 (27)嵌入式开发中无线射频研究及简单应用韩朝亚摘要RFID（Radio Frequency Identification）即无线射频识别技术，是一种非接触的自动识别技术，具有高速移动物体识别、多目标识别和非接触识别等特点。
微波射频识别技术研究随着科技的快速发展，射频识别技术逐渐成为一种重要的身份识别和物品追踪手段。
其中，微波射频识别技术以其独特的优势，在现代科技领域中占据了重要的地位。
本文将对微波射频识别技术进行详细介绍，并分析其应用领域、优势以及不足之处。
一、微波射频识别技术概述微波射频识别技术是一种基于微波无线通信技术的自动识别方法。
它通过利用微波信号进行通信，实现对目标物体的自动识别和信息传输。
微波射频识别系统主要由电子标签、读写器和中间件三部分组成。
电子标签是一种微型无线设备，附着在目标物体上，用于存储和传输目标信息。
读写器是一种可以读取和写入电子标签信息的设备，它可以扫描一定范围内的电子标签，并将其信息传输到后台系统中。
中间件则是用于实现电子标签和读写器之间的通信和数据交换。
二、微波射频识别技术的应用1、智能交通在智能交通领域，微波射频识别技术主要应用于车辆自动识别和收费系统。
电子标签被安装在车辆上，当车辆经过收费站时，读写器会快速准确地读取电子标签上的信息，并将车辆信息传输到收费系统中，实现自动缴费。
此外，微波射频识别技术还可以用于车辆导航、交通监控等方面。
2、智能家居在智能家居领域，微波射频识别技术可以应用于家庭安全系统和智能电器控制。
通过在房屋入口安装读写器，可以实现家庭安全系统的自动化和智能化。
同时，将电子标签嵌入到家电设备中，可以实现远程控制和定时开关机等功能，提高家居的智能化水平。
3、物流仓储在物流仓储领域，微波射频识别技术可以应用于货物和库存的管理。
通过将电子标签贴在货物上，可以实现货物的自动识别和跟踪，提高仓库管理的效率和准确性。
同时，微波射频识别技术还可以用于包裹快递的追踪和识别，提高物流效率。
三、微波射频识别技术的优势和不足1、优势微波射频识别技术具有以下优势：（1）识别速度快：微波射频识别技术可以快速准确地读取和写入目标信息，大大提高了识别的速度。
（2）抗干扰能力强：微波射频识别技术具有较强的抗干扰能力，可以在复杂的环境下工作，保证了识别的稳定性。
射频微波调试实习报告一、实习背景和目的随着现代通信技术的不断发展，射频微波技术在通信系统中扮演着越来越重要的角色。
为了提高自己在射频微波领域的理论知识和实际操作能力，我参加了射频微波调试实习项目。
本次实习的主要目的是学习射频微波设备的使用和调试方法，了解射频微波信号的产生、传输和接收过程，以及掌握射频微波组件的设计和优化技巧。
二、实习内容和过程在实习期间，我参与了射频微波实验室的各种实验和项目，学习了射频微波设备的基本原理和使用方法。
具体实习内容主要包括以下几个方面：1. 射频微波信号的产生和测量：通过使用射频信号发生器、频谱分析仪等设备，学习了射频微波信号的产生、频率调整、幅度控制等操作，并掌握了如何通过频谱分析仪对射频微波信号进行测量和分析。
2. 射频微波传输线路的搭建和调试：学习了射频微波传输线路的基本组成和搭建方法，了解了传输线路的特性阻抗、损耗等参数的计算和测量方法，并通过实际操作，掌握了传输线路的调试和优化技巧。
3. 射频微波组件的设计和制作：学习了射频微波组件的设计原则和制作工艺，了解了射频微波组件的性能指标和测试方法，并参与了射频微波组件的实际设计和制作过程。
4. 射频微波设备的故障排查和维修：学习了射频微波设备的基本结构和故障排查方法，并通过实际操作，掌握了射频微波设备的维修技巧。
三、实习成果和收获通过本次实习，我对射频微波技术有了更深入的了解，并掌握了射频微波设备的使用和调试方法。
在实习过程中，我参与了多个实验项目，积累了丰富的实际操作经验，提高了自己的动手能力。
同时，我也学会了如何对射频微波信号进行分析和优化，为以后从事射频微波领域的工作打下了坚实的基础。
四、实习总结通过本次射频微波调试实习，我对射频微波技术有了更深入的了解，并取得了丰硕的实习成果。
在实习过程中，我不仅学到了专业知识，还锻炼了自己的动手能力和团队协作能力。
我深知射频微波技术在现代通信领域的重要性，将继续努力学习和实践，为我国射频微波技术的发展贡献自己的力量。
射频和微波技术的理论研究及其应用第一章：引言射频（Radio Frequency，简称RF）和微波（Microwave）技术是现代通信领域中极为重要的技术之一。
射频与微波技术的发展，不仅推动了通信领域的快速发展，也应用于诸多其他领域，如雷达、卫星通信、医疗等。
本章将介绍本文主要内容，并阐述射频和微波技术的重要性。
第二章：射频和微波技术的基础知识2.1 射频和微波的概念2.2 射频和微波的特性与频率范围2.3 电磁波的传播特性和传输方程2.4 射频和微波的常用器件与元件第三章：射频和微波技术的理论研究3.1 射频和微波的电磁波传播理论3.2 射频和微波信号的调制与解调技术3.3 射频和微波的天线理论3.4 射频和微波的射频功率放大理论3.5 射频和微波的滤波器理论第四章：射频和微波技术在通信领域的应用4.1 无线通信系统中的射频和微波技术应用4.2 射频和微波在卫星通信中的应用4.3 射频和微波在雷达系统中的应用4.4 射频和微波在医疗诊断中的应用4.5 射频和微波在物联网中的应用第五章：射频和微波技术的发展与前景5.1 射频和微波技术的发展历程5.2 射频和微波技术的发展趋势5.3 射频和微波技术在5G通信中的应用前景5.4 射频和微波技术在新兴领域中的应用前景第六章：结论射频和微波技术是当今社会中不可或缺的重要技术，其在通信、卫星、雷达、医疗和物联网等领域的应用不断拓展。
通过对射频和微波技术的理论研究，能够深入了解射频和微波信号的传播、调制解调、功率放大等原理，并能将其应用于实际工程中。
射频和微波技术的发展前景广阔，尤其在5G通信和新兴领域中具有巨大的应用潜力。
因此，深入研究和应用射频和微波技术，将有助于推动相关领域的发展，实现更高水平的通信和应用效果。

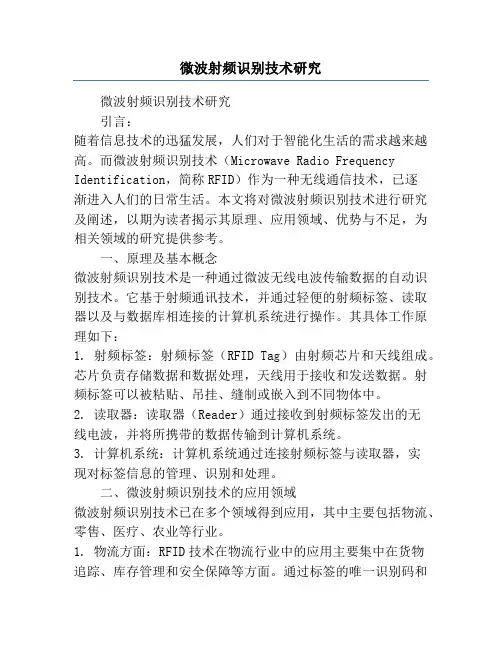

微波射频识别技术研究微波射频识别技术研究引言：随着信息技术的迅猛发展，人们对于智能化生活的需求越来越高。
而微波射频识别技术（Microwave Radio Frequency Identification，简称RFID）作为一种无线通信技术，已逐渐进入人们的日常生活。
本文将对微波射频识别技术进行研究及阐述，以期为读者揭示其原理、应用领域、优势与不足，为相关领域的研究提供参考。
一、原理及基本概念微波射频识别技术是一种通过微波无线电波传输数据的自动识别技术。
它基于射频通讯技术，并通过轻便的射频标签、读取器以及与数据库相连接的计算机系统进行操作。
其具体工作原理如下：1. 射频标签：射频标签（RFID Tag）由射频芯片和天线组成。
芯片负责存储数据和数据处理，天线用于接收和发送数据。
射频标签可以被粘贴、吊挂、缝制或嵌入到不同物体中。
2. 读取器：读取器（Reader）通过接收到射频标签发出的无线电波，并将所携带的数据传输到计算机系统。
3. 计算机系统：计算机系统通过连接射频标签与读取器，实现对标签信息的管理、识别和处理。
二、微波射频识别技术的应用领域微波射频识别技术已在多个领域得到应用，其中主要包括物流、零售、医疗、农业等行业。
1. 物流方面：RFID技术在物流行业中的应用主要集中在货物追踪、库存管理和安全保障等方面。
通过标签的唯一识别码和相关信息，可以实现对货物的全程跟踪，提高了物流效率和准确性。
2. 零售行业：RFID技术在零售行业的应用可以提供精确的库存追踪和管理，减少商品丢失和盗窃。
此外，它还能够实现快速批量商品结算，提升了零售业务的效率和顾客体验。
3. 医疗领域：RFID技术在医疗行业的应用主要体现在药物管理、病人追踪和医疗器械管理等方面。
通过标签的定位和追踪，可以提高医疗机构的工作效率和精确度，有效预防人为操作的错误。
4. 农业领域：RFID技术在农业领域可以应用于种养殖品管理、农产品追溯和动物管理等方面。
射频微波技术心得体会射频微波技术是一门广泛应用于通信、雷达、医疗、无线电频段、射频识别等领域的关键技术。
在我学习和工作的过程中，我深刻认识到射频微波技术的重要性和应用价值。
下面我将从理论学习、实践经验、创新思维等方面谈谈我的心得体会。
首先，在理论学习方面，我深刻体会到射频微波技术作为一门综合性学科，需要系统学习电磁场、信号与系统、电路理论等多个学科的基础知识。
掌握这些基础知识，才能更好地理解射频微波技术的原理和应用。
因此，在学习过程中，我注重理论知识的积累，努力理解电磁波的产生和传播机制，以及射频信号的特点和处理方法。
通过反复学习和实践，我逐渐掌握了射频微波技术的基本理论知识。
其次，在实践经验方面，我通过参与项目和实验，深入了解了射频微波技术的应用实践。
在项目中，我与团队成员一起设计和调试射频电路，进行射频信号的发射和接收。
这些实践过程中，我学会了使用射频测试仪器和软件，掌握了射频电路的连接和调试方法。
通过不断的实践，我积累了丰富的实际操作经验，提高了自己的实践能力和问题解决能力。
实践经验的积累，使我更加深入地理解了射频微波技术的应用场景和工作原理。
此外，创新思维也是我在学习和实践中的一个重要体会。
射频微波技术是一个不断发展和创新的领域，需要具备创新思维和解决问题的能力。
在项目中，我不仅要学习和应用已有的射频微波技术，还需要不断创新，面对新的问题和挑战。
我积极思考和探索，寻找新的解决方案和应用场景。
在这个过程中，我认识到创新思维的重要性，它可以推动射频微波技术的进步和应用的发展。
综上所述，射频微波技术作为一门重要的技术领域，需要我们系统学习基础理论知识，不断积累实践经验，并具备创新思维和解决问题的能力。
通过学习和实践的过程，我深刻认识到射频微波技术的重要性和应用价值，也意识到自己在这个领域的不足之处。
因此，我会继续深入学习和研究，提高自己的专业水平和创新能力，为射频微波技术的发展做出更大的贡献。
一、概述射频微波技术在如今的通信、雷达、无线电频谱监测和医疗领域都发挥着重要作用。
随着无线通信技术的快速发展，对于射频微波集成关键工艺的研究也变得愈发重要。
本文旨在对面向射频微波应用的三维集成关键工艺进行深入研究和探讨，以期为相关领域的工程应用提供理论和实践依据。
二、射频微波应用的背景随着5G、6G等新一代移动通信技术的逐渐商用，对于射频微波器件和集成电路的性能要求也在不断提高。
射频微波应用的背景需要我们对当前的无线通信技术和射频微波器件的发展趋势有清晰的了解，以便更好地进行关键工艺的研究和优化。
三、三维集成关键工艺的重要性三维集成技术是射频微波器件和集成电路发展的重要方向之一。
与传统的二维集成工艺相比，三维集成可以实现更高性能、更小尺寸和更低功耗的射频微波器件。
研究三维集成关键工艺不仅可以满足当前通信技术的需求，也能够为未来的射频微波应用提供更好的解决方案。
四、三维集成关键工艺的研究内容1. 材料选择和制备工艺：针对射频微波器件的工作频段和性能要求，需要选择合适的材料并进行制备，以保证器件的性能和稳定性。
2. 射频微波器件的结构设计和优化：通过仿真和实验手段，研究器件的结构设计和优化，提高器件的性能和可靠性。
3. 三维集成工艺的开发与优化：针对不同的射频微波器件，研究和开发适合的三维集成工艺，以实现器件的高性能和高集成度。
4. 射频微波器件的测试和应用验证：对研究获得的射频微波器件进行测试验证，并在实际应用中进行验证，以验证工艺的可行性和可靠性。
五、三维集成关键工艺的研究方法1. 理论分析：通过理论计算和仿真模拟，对三维集成关键工艺进行分析和研究，为工艺优化提供理论指导。
2. 实验研究：通过实验手段，对三维集成关键工艺进行验证和优化，获得实际的性能数据和工艺参数。
3. 数据处理和分析：对实验获得的数据进行处理和分析，总结出工艺优化的方向和方法。
4. 应用验证：将优化后的工艺应用到实际的射频微波器件中，并进行性能测试和应用验证。
射频与微波技术在通信电子中的应用与研究随着移动通信技术的发展，射频与微波技术在通信电子中的应用变得越来越广泛。
作为信息传输的基础技术，它们在现代通信系统中起着至关重要的作用。
射频与微波技术不仅驱动着手机、无线网络等普及的通信设备，而且在国家的国防和空间探索等领域也有广泛的应用。
本文将讨论射频与微波技术的基本原理、目前的应用和未来的发展趋势。
一、射频与微波技术的基本原理射频指的是频率在3kHz到300GHz之间的电磁波，微波指的是频率在300MHz到300GHz之间的电磁波。
射频和微波技术的基本原理是电磁场的产生和调制，而电磁场的产生和调制使用不同的方法。
电磁场的产生可以通过震荡电路来实现。
这个电路由电容、电感和二极管等元件组成。
当这个电路受到外界的激励，产生高频振荡时，就会产生电磁场。
而电磁场的调制则是通过改变其振幅、频率或相位实现的。
二、射频与微波技术的应用1. 无线通信无线通信是射频与微波技术最广泛的应用之一。
移动电话、卫星电话、无线局域网（WiFi）、蓝牙等正是应用了射频与微波技术。
在这些应用中，电磁波经过天线发射，经过空气传播到接收器处，然后进行解调处理。
2. 卫星通信卫星通信是射频与微波技术的另一项重要应用。
卫星通信系统由地球站、卫星和用户终端组成。
当用户终端向地球站发送信号时，地球站将该信号调制到合适的频率上，通过天线向卫星发射。
而卫星则将信号再次调频转发到另外一个地球站。
这种通信方式可覆盖广泛的区域，并具有多路径传播的优势。
3. 雷达雷达是一种能够探测和跟踪物体的系统，是射频与微波技术的重要应用。
雷达的原理是向目标发射高频电磁波，当这些电磁波遇到目标时，一部分电磁波被目标反射回来，被雷达接收器捕获。
通过测量反射回来的电磁波的时间、频率、相位等参数，就可以确定目标的位置、速度和方向等信息。
4. 电子对抗电子对抗是一种以电子干扰为主要手段的战争形式，也是射频与微波技术的重要应用之一。
在电子对抗中，各种类型的射频和微波装备被用于加密通信、干扰电子设备，以及捕获和破坏敌方雷达等设备。
射频调研报告射频技术调研报告射频（Radio Frequency，RF）技术是一种在无线通信领域中被广泛应用的技术。
本报告将就射频技术的定义、应用领域、发展趋势等方面进行调研，并总结与分析相关信息。
一、射频技术的定义射频技术是一种能够产生或调制高频信号的技术。
通过射频技术，可以将信息转换为无线电波，并在不同频段进行传输和接收。
射频技术广泛应用于电信、无线通信、电视广播、雷达、导航等领域。
二、射频技术的应用领域1. 电信行业：射频技术在移动通信领域中非常重要。
它用于手机、基站、通信网络等设备之间的传输，提供了无线通信的基础。
2. 无线电广播：射频技术在广播电台和电视台中被广泛使用。
它可以传输音频和视频信号，实现广播和电视节目的传播。
3. 雷达和导航系统：射频技术在雷达和导航系统中有着广泛的应用。
它可以探测物体位置、跟踪目标以及导航航空和航海交通工具。
4. 医疗设备：射频技术在医疗设备中也有应用。
例如，它可以用于无创医学图像诊断，例如MRI（磁共振成像）设备。
5. 无线电频率辨识：射频技术可以用于无线电频率辨识，对不同频率进行识别和分类，以便进行频率管理和干扰定位。
三、射频技术的发展趋势1. 更高的带宽和速度：随着无线通信技术的发展，射频技术需要提供更高的带宽和速度，以满足越来越多的数据传输需求。
2. 更低的功耗和成本：为了节省能源和降低设备成本，射频技术需要更低的功耗和成本，以提高设备的可持续性和普及率。
3. 更多的频谱资源：由于射频频谱资源的有限性，射频技术应该寻找更多的频谱资源，以满足不断增长的无线通信需求。
4. 更强的安全性和抗干扰能力：随着无线通信的广泛应用，网络安全和抗干扰能力变得越来越重要，射频技术需要提供更强的安全性和抗干扰能力，以确保信息的安全传输。
结论：射频技术是一种在无线通信领域中具有极高重要性的技术。
它广泛应用于电信、无线通信、电视广播、雷达、导航等领域。
随着科技的发展，射频技术需要不断提升，以满足更高速度、更低功耗、更多频谱资源和更好的安全性等需求。
关于射频微波去嵌入技术的调研在微波射频电路中，一个不可避免的问题就是测量电路或者器件的参数，由于高频电路的特殊性，对于器件参数的测量要求很苛刻，为了使测量的指标和实际的情形十分接近，我们需要考虑很多因素对测量系统的影响，其中最重要的因素之一就是夹具的去嵌入问题，下面就国内外在去嵌入技术上的重大突破做一下调研。
对于微波有源器件建模和性能特性测量,矢量网络分析仪发挥了重要作用,以矢量网络分析仪为核心的有源器件和MMIC自动测试系统得到了快速发展。
矢量网络分析仪等测量仪器的测试端口或者参考面一般为标准同轴连接器或波导,如3.5mm和2.4mm 同轴连接器,有源器件如微波晶体管、场效应管和二极管等一般为未封装的管芯或梁式引线封装,在被测有源器件和测量仪器之间必须引入测量夹具予以转换。
测量夹具的引入解决了有源器件的直流偏置、信号激励与检测的问题,但同时引入了测量误差,去除有源器件测量夹具引入的误差必须进行去嵌入运算。
矢量网络分析仪测量有源器件事先必须进行测量校准,一般在矢量网络分析仪的同轴测量端口或波导测量端口采用OSLT校准方法或TR L校准方法进行校准,可以去除矢量网络分析仪本身的系统误差,从而提高测量精度;另一种测量校准方法就是在测量夹具上进行测量校准, 如TRL、LRL、LRM、TOM、SOLD和OSL等校准方法，这些校准方法都有一个共同的特点就是需要一个微带或共面波导等平面传输线制成的校准件,把测量夹具引入的误差作为整个矢量网络分析仪的系统误差,通过在微带或共面波导参考面上进行测量校准和误差修正和误差修正予以剔除。
微带型或共面波导型校准件存在两个方面的问题:一是微带型或共面波导型校准件制作工艺比较复杂,性能指标难以提高;二是微带型或共面波导型校准件定标问题一般单位难以解决,现有的测量手段只能解决具有同轴或波导参考面的部件和组件测量问题,无法满足微带和共面波导等平面传输线校准件的定标要求。
鉴于这些原因有源器件测量夹具的去嵌入问题,一直是有源器件建模和测量领域研究的热点问题。
在有源测量夹具完全对称的假设下,提出了一种无需在微带或共面波导等平面传输线参考面上进行校准的去嵌入方法,这种方法的优点就是不需要微带或共面波导校准件,只需要用常用的同轴或波导校准件在同轴连接器或标准波导参考面上进行测量校准和误差修正即可达到去嵌入的目的。
通过理论研究和试验研究, 可以看出这种去嵌入方法可以满足一般工程测量要求。
尽管该方法只能适应于结构对称的测量夹具, 但在工程实现的过程中保证夹具对称性还是有可能的, 具体措施就是在测量夹具设计图纸上保证结构对称性, 尤其是电长度保持一致, 采用相同夹具材料, 通过控制物理尺寸和公差, 就可以保证测量夹具的对称性。
由于时间关系此次实验没有在测量夹具对称性方面花费太多精力, 进一步工作在改进算法和保证测量夹具对称性方面做更深入的研究; 通过选择更多的实验样品包括对晶体管和场效应管等有源器件进行实验, 对去嵌入方法的有效性和测量误差进行深入研究和分析. 希望研制出通用的测量夹具, 解决测量夹具设计制造问题, 逐步形成系列化产品, 在有源器件测量和夹具去嵌入算法研究方面进一步提高工程化和实用化水平, 在测量仪器、测量夹具和测量控制软件等方面提供成套的解决方案。
在射频微波领域，我们测试一个器件各项参数的最大的挑战之一，是如何消除有害的夹具效应。
不消除这一效应，就无法得到被测器件的精确特性。
这导致即使器件性能再好，也只能得到较低的产品规格。
目前有三种消除夹具效应的技术：建模，去嵌入和直接测量。
夹具和被测件（DUT）的相对特性决定了需要哪种水平的校准来满足必须的测量精度。
去嵌入用来去除不需要的夹具效应，对于有着标准同轴连接器的器件是容易精确测量其S 参数的，但是对于微带片滤波器就需要专门的测试夹具。
去嵌入包括SOLT,TRL等技术。
现就SOLT技术在去嵌入中的应用调研。
随着通信、雷达、电子对抗等高新技术的发展, 对系统的小型化、低成本、高可靠性等要求愈来愈高, 而系统的全固态化是实现要求的根本途径, 因此单片微波集成电路(MMIC) 在当今电子业的巨大推动下得到了迅速发展。
目前微波固态电路的设计多使用EDA,其中器件测试方法的准确度直接影响到模型库的建立, 并进一步关系到产品的成本、生产周期和数据监测等问题。
在片测试技术是一种应用于MIc 研究与生产的新型测试技术, 它省去封装所带来的影响。
但由于MIc 的器件尺寸很小, 因此仍需要小型化集成化的测试夹具, 并且随着以GaAs、InP 材料为代表的高速器件的发展, 使MIC 的工作频率大大提高, 因此对有源及无源器件的精确测量提出了更高的要求, 尤其是要排除测试夹具的影响, 即解决好去嵌入问题。
对于MMIC 通常的去嵌入方法是采用等效电路来表征夹具参数, 然后根据P等效网络形式进行网络参数转换来实现剥离。
随着器件的工作频率不断提高, 寄生的效应非常明显, 难以用简单的等效电路结构来准确表征夹具参数。
这时如果采用校准网络的方法用网络误差函数来表征夹具的参数将是一个快捷准确的方法。
传统的SOLT法是用于测试系统的校准, 本文把SOLT 方法应用到了MMIC器件的去嵌入问题上, 对芯片电感进行了测试,同时以三维电磁场全波计算结果为标准, 将测试结果同传统的等效电路去嵌入方法进行了比较,数据表明采用校准方法的测试结果更接近于真实值。
1.传统的等效电路去嵌入原理传统的去嵌方法如图l 所示,首先把夹具参数等效成串并混合电路结构, 然后通过网络参数变换求解出待测元件(DUT) 真实参数(图中的BC E 方块), 即用Y 矩阵去除并联参数, Z矩阵去除串联参数。
为了去嵌入, 要求两个参考件: 开路器和短路器。
去嵌步骤如下:1.首先测出DUT同夹具总的S参数Stotal ，夹具接短路器的S参数Sshort和夹具接开路器的S参数Sopen=。
2.然后将Stotal 转换成Ytotal,Sopen转换成Yopen,Sshort转换成Yshort,相减得到Yl= Ytotal-Yopen,YZ= Yshort -Yopen,以去除并联参数。
3.再将Y1转换成Z1,Y2转换成Z2, 相减得到ZDUT=Z1-Z2以去除串联参数。
4.最后将ZDUT 转换成SDUT,得到待测元件的S参数。
2.SOLT校准法原理SOLT 校准技术采用四个标准件: 短路器(Short)、开路器〔Open)、匹配负载(Load)和直通段(Thru),将微波矢量网络分析仪两端口的全部12 个误差函数确定以实现测量校准。
这12 个误差函数模型如图l 所示。
这里E D 、E D ？伪方向性误差,Es 、Es ？伪等效源失配误差, Ex 、Ex ？ 为隔离误差, E TT 、E TT?为传输跟踪误差, E RT 、E RT ？为反射跟踪误差, E L 、E L?为等效匹配负载失配误差。
设端口的实际测试值为s ’, 待测校准值为S, 它们满足以下四个方程:正向误差: S 11M =E D +[S 11A E RT (1-S 22E L )+S 21MA S 12A E L E RT )]/D(1)S 21M =E X +S 21M E TT /D (2) 反向误差：S 22M =E D?+[S 22A E RT?(1-S 11A E L?)+S12A S 21AEL?E RT?]/D 2, S 12M =E X?+S 21A E TT?/D 2 式中D=1-S 11A E S -S 22A E L -S 21A S 12A E S E L +S 11A S 22AE S E L (3) D 2=1-S 11A E S?-S 22A E L?-S 21A S 12A E S?E L?+S 11A S 22A E S?E L? (4) 我们通过测量不同的标准件得到一组方程, 以求解出全部的12 个误差值。
测试步骤如下:1.反射误差项校准:在图2(a)所示的portl 处依次接匹配负载、短路器和开路器测出各自的S l lM , 由式(l)得到的3 个方程求解出E D 、Es 、E RT , 同理在图2(b)所示的Port2处重复上述操作测出各自的S 22M ,由式(3)得到的3个方程求解出E D?、Es ?、E RT?。
2.负载失配误差项校准:在图2(a)所示的Portl 和PortZ 之间接直通段,测出S,M,由式(l)解出EL 。
同理通过图2(b)的Portl 和Port2之间接直通段测出S 21M2由式(3)解出EL?。
3.传输误差项校准:在图2(a)的Portl 处接匹配负载测出S 21M1, 再在Portl 和Port2之间换接直通段测出S 21M2,由式(2)求解出E X 和E TT 。
同理由图2 (b)重复上述操作测出和S 12M1，S 12M2由式(4 )求解出Ex?和ETT?。
4.测试设计与结果我们自己建立的连接着夹具的测试标准件版图如图3 所示由直通段、短路器、开路器和匹配负载组成, 连接着夹具的待测件版图如图4 所示, 所有夹具的共面波导地均采用通孔接地,待测件的电磁场建模图如图5。
测试采用Cascade 微波在片探针台和Agilent矢量网络分析仪,三维电磁场全波计算使用的是Ansoft电磁场EDA软件。
频率范围在10 0 兆到26.5 吉赫兹内,两种方法的测试结果以及电磁场计算结果的比较如图6所示,图中线A(虚线)为未进行去嵌的总的测试结果,线B(实线) 为通过传统的去嵌入方法计算的结果,线C(虚线)为本文提出的采用SOLT校准方法计算结果,线D(实线)为采用电磁场计算的结果。
由图6 可以看出, 在低频处夹具的影响比较小, 几条曲线是重合的。
当频率升高后,夹具带来的寄生效应是明显的(A 与C 比较)。
而对于两种去嵌方法的比较可以看到, 采用S OLT 校准方法比传统的等效电路去嵌法更接近电磁场计算结果, 而且在高频处效果更明显。
实际中标准件也存在寄生效应, 标定的误差在一定程度上会引起参考面的不同偏移, 从而带来测试误差, 这是造成SO LT 校准法测试的结果在高频端与电磁场计算的结果有一点误差的原因, 但结果仍可以肯定采用校准法在MMIC 去嵌的准确性。
我们同样可以用该方法去提取有源器件的参数, 以及完整电路的测量。
通过阅读各类文献以及在各个大公司的网站进行的调研，我们发现现在的去嵌入可以实现的方法很多，对于不同的精度有不同的近似技术，对微波射频电路去嵌入技术的调研到此结束。
