沥青防水材料课件

第十章 防水材料
防水材料
本章提要
➢掌握石油沥青的主要组分、技术性质及应用； ➢熟悉常用的沥青防水材料、新型高聚物改性沥 青防水卷材、合成高分子防水卷材及新型密封 材料的品种及性质。
概述
• 定义 – 防水材料：是保证建筑物能够防止雨水、地下水等渗漏 的主要材料。
• 分类 – 按材质分：沥青类防水材料、改性沥青类防水材料、高 分子类防水材料 – 按状态分：防水卷材、防水涂料、密封材料（密封膏或 密封胶条）和防水黏结材料
蒸发前沥青质量 蒸发后残留物质量 蒸发前沥青质量
100 %
•
针入度比
蒸发后残留物针入度 蒸发前沥青针入度
100 %
• 5.其他性能 ➢ 溶解度 石油沥青在三氯乙烯、四氯化碳或笨中溶解的百分率， 以表示沥青中有效物质含量，即纯净程度。不溶解的物 质会降低沥青的性能，应加以限制。
➢ 闪点 加热沥青至初次闪火（有蓝色闪光）时的沥青温度。
➢ 燃点或着火点 加热沥青，并与火接触能持续燃烧5秒以上时的温度。
➢ 含蜡量：性脆，易裂缝，对沥青的生产和使用都有重 要的影响。对我国采用石蜡基原油炼制的沥青尤为重 要，含蜡量将直接影响沥青产品的质量。
（三）、石油沥青的技术标准
• 道路石油沥青（有七个牌号) ➢ 牌号越大，粘性越小（针入度越大）； ➢ 牌号越大，塑性越好（延度越大）； ➢ 牌号越大，温度敏感性越大（软化点越低）。 ➢ 牌号越大，大气稳定性越好。
➢ 常温下有固体、半固体或粘性液体三种形态。
• 按用途分类：
道路石油沥青
石油沥青
建筑石油沥青
普通石油沥青
沥青路面
（一）石油沥青的组分与结构
• 1.组分
• 化学组成：
➢70-85% 碳； ➢10-15% 氢； ➢ 5% 氧, 氮 和硫；

1、三元乙丙（EPDM）橡胶防水卷材 三元乙丙橡胶防水卷材是以三元乙丙橡胶为主体原料，掺入适量 的丁基橡胶、硫化剂、软化剂、补强剂等，经密炼、拉片、过滤、 压延或挤出成型、硫化等工序加工而成。 其耐老化性能优异，使用寿命一般长达40余年，弹性和拉伸性能 极佳，拉伸强度可达7MPa以上，断裂伸长率可大于450%，因此，对 基层伸缩变形或开裂的适应性强，耐高低温性能优良，-45℃左右不 脆裂，耐热温度达160℃，既能在低温条件下进行施工作业，又能在 严寒或酷热的条件长期使用。
ቤተ መጻሕፍቲ ባይዱ
1.沥青类防水涂料
1、冷底子油
冷底子油是用建筑石油沥青加入汽油、煤油、轻柴油等溶剂， 或用软化点50~70℃的煤沥青加入苯，溶合而配成的沥青涂料。由于 施工后形成的涂膜很薄，一般不单独使用，往往用作沥青类卷材施 工时打底的基层处理剂，故称冷底子油。
冷底子油粘度小，具有良好的流动性。涂刷砼、砂浆等表面后 能很快渗入基底，溶剂挥发沥青颗粒则留在基底的微孔中，使基底 表面憎水并具有粘结性，为粘结同类防水材料创造有利条件。
2、聚氯乙烯（PVC）防水卷材 • PVC是以聚氯乙烯树脂为主要原料，并加入一定量的改性
剂、增塑性等助剂和填充剂，经混炼、造粒、挤出压延、 冷却及分卷包装等工序制成的柔性防水卷材。 优点：具有抗渗性能好、抗撕裂强度高、第温柔性较好的特点。 PVC卷材的综合防水性能略差，但其原料丰富，价格较为 便宜。
sbs防水材料常识：防水材 料课件ppt
主要内容：
1. 防水卷材 2. 防水涂料 3. 建筑密封材料 4. 防水材料的选用
沥 青 防 水 卷 材
2、高聚物改性沥青防水卷材
高聚物改性沥青防水卷材是以合成高分子聚合物改 性沥青为涂盖层，纤维织物或纤维毡为胎体，粉状、 粒状、片状或薄膜材料为覆盖材料制成的可卷曲片状 防水材料。它克服了传统沥青卷材温度稳定性差、延 伸率低的不足，具有高温不流淌、低温不脆裂、拉伸 强度较高、延伸率较大等优异性能。

特点
1.拉伸强度高，伸长率好，热尺寸变化率低。 2.抗撕裂强度高，能提高防水层的抗裂性能。 3.低温柔性好； 4.耐渗透，耐化学腐蚀，耐老化，延长防水层使用寿命。 5.良好的水汽扩散性，冷凝物易排释，留在基层的湿气易排出。
6.可焊性好，即使经数年风化，也可焊接，在卷材正常使用范围内，焊缝牢固可靠。 7.施工操作简便、安全、情洁、快速。 8.原料丰富，防水卷材价格合理，易于选用。
其它改性沥青防水卷材
其它合成橡胶改性沥青防水卷材： 废橡胶、丁苯橡胶、丁基橡胶改性沥青防水卷材 其它合成树脂改性沥青防水卷材 ： 降低SBS、APP掺量，或掺入混合料，或使用其它性能略差的合成树脂对沥青进行改性，用其生产的卷材在质量和佳能上都有较大降低。
合成高分子防水卷材
合成高分子防水卷材是一类无胎体的卷材，亦称片材，按其材料的性质可分为合成橡胶和合成树脂两大类。主要品种有三元乙丙橡胶、氯丁橡胶、丁基橡胶、氯磺化聚乙烯、氯化聚乙烯、聚异丁烯、聚氯乙烯、聚乙烯等，其中最有代表性的是合成橡胶类的三元乙丙橡胶防水卷材和合成树脂类的聚氯乙烯塑料防水卷材。
特点
1.氯化聚乙烯树脂含氯量在35%～40%，是一种兼具塑性和弹性的材料，被誉为新橡胶，具备树脂耐老化性好，强度高，又具备橡胶高弹性及延伸性好的特点。 2.抗老化性好、强度高、耐腐蚀、可阻燃，按用户要求，可制成彩色卷材，美化环境。
适用范围：广泛用于屋面外露、非外露防水工程，地下室外防外贴法或外防内贴法施工的防水工程，以及水池、土木建筑等防水工程。
一、沥青基防水材料
玻纤胎沥青防水卷材
玻纤胎沥青防水卷材是以玻璃布为胎体材料和以玻纤毡为胎体材料生产防水卷材的总称。 除玻璃布外，还广泛采用玻纤毡为胎体材料。以玻纤毯为胎体的油毡与玻璃布油毡的特性差不多，应用范围也基本相同。只是玻纤毡的纵横向拉力比玻璃布要均匀得多，用于屋面或地下防水的一些部位，要比以玻璃布为胎体的油毡具有更大的适应性。

沥青浸渍原纸(生产油毡的专用纸，主要成分为棉 纤维，外加20%~30%的废纸)而成的一种无涂盖 层的防水卷材。
油纸按原纸1m2的质量克数分为200、350两 个标号。主要用于多层(粘贴式)防水层下层、隔 蒸汽层、防潮层等。其技术性能见表10.6。
第25页/共77页
•
石油沥青油毡(简称油毡)是采用高软化点沥青涂盖油纸的两面，再涂或
10.1 沥青
•
沥青是一种有机胶结材料，是有机化合物的复杂混合物。
•
沥青具有良好的粘结性、塑性、不透水性及耐化学侵蚀性，并能抵抗大
气的风化作用。
•

在建筑工程上主要用于屋面及地下室防水、车间耐腐蚀地面及道路路面
等。此外，还可用来制造防水卷材、防水涂料、油膏、胶结剂及防腐涂料等
等。一般用于建筑工程的有石油沥青和煤沥青两种。
第38页/共77页
2 干燥时间及沥青的加热温度 在水泥基底上涂刷慢挥发性冷底子油，其中 干燥时间为12~48h；涂刷快挥发性冷底子油的干 燥时间为5~10h 当加入慢挥发性溶剂时，沥青的温度不得超 过140℃；加入快挥发性溶剂时，则沥青的温度 不得超过110℃。
第39页/共77页
乳化沥青
乳化沥青是一种冷施工的防水涂料，是将石 油沥青在乳化剂水溶液作用下，经乳化机(搅拌机 )强烈搅拌而成。
•
煤沥青纸胎油毡(以下称简油毡)是采用低软化点煤沥青浸渍原纸，然后
用高软化点煤沥青涂盖油纸两面，再涂或撒隔离材料所制成的一种纸胎防水
卷材。
•
油毡按技术要求分为一等品(B)和合格品(C)；按所用隔离材料分为粉状
面油毡(F)和片状面油毡(P)两个品种。
第27页/共77页
•
油毡的标号分为200号、270号和350号三种。各等级各标号油毡的技术性质应符合JC 505—92规定，

嵌缝密封膏封缝
第12页，共13页。
➢ 密封材料分类
防水密封材料
不定型密封材料
定型密封材料
腻 子
嵌缝
油膏
胶
泥
止 水 环
止 水 带
防
遇水
水 自膨胀
垫
橡胶
第13页，共13页。
拉伸强度高、断裂伸长 率大、抗撕裂强度高， 耐热性能好，柔性大， 耐磨损，耐老化，又可 冷施工
第6页，共13页。
➢ 合成高分子防水卷材分类 三元乙丙橡胶防水卷材
聚氯乙烯防水卷材
氯化聚乙烯—橡胶共混防水卷材
第7页，共13页。
防水涂料
➢ 防水涂料分类 • 按照涂料类型
– 溶剂型防水涂料
– 水乳型防水涂料 – 反应型防水涂料
第4页，共13页。

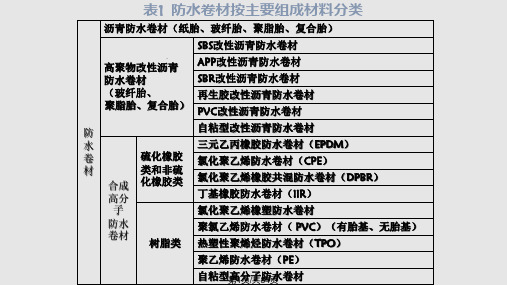

➢ 改性沥青防水卷材分类
SBS改性沥青卷材 APP改性沥青卷材 PVC改性沥青卷材
再生胶改性沥青卷材
第5页，共13页。
三、合成高分子防水卷材
➢ 概念
以合成橡胶、合成树脂或 它们两者的共混体为基料加工 而成的可卷曲的片状防水材料； 或把合成橡胶、合成树脂与合 成纤维等复合形成两层或两层 以上可卷曲片状防水材料
第8页，共13页。
➢ 防水涂料分类 • 改性沥青防水卷材分类 按照涂料成膜物质
用原纸、纤维织物、纤维毡等胎体浸涂沥青，表面撒布粉状、粒状或片状材料制成可卷曲的片状防水材料。
– 合成树脂类防水涂料 改性沥青防水卷材分类
以合成高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体，粉状、粒状、片状或薄膜材料为覆盖面材料制成的可卷曲片状防水材料 以合成橡胶、合成树脂或它们两者的共混体为基料加工而成的可卷曲的片状防水材料；
– 橡胶类防水涂料 二、高聚物改性沥青防水卷材

• 沥青搅拌均化系统 立式和卧式搅拌罐、沥青泵、上料系统、自动计量等。
• 卷材成型生产线 胎体展开机、浸渍池、撒料机、覆膜机、辊压成型
机组、冷却机、自动卷取机、交流变频调速及电器控制等。 • 烟尘处理系统
氧化沥青烟气治理系统设备、馏和器、尾气焚烧炉、 除烟尘装置。 • 冷却水制备系统系统
第11页/共84页
第18页/共84页
石油沥青的改性
石油沥青的缺点
➢温度敏感性大：高温流淌，低温硬脆，低温柔性差； ➢延伸率小，易因变形而开裂失效； ➢易老化。
作沥青改性剂的高分子聚合物的特点
➢与沥青有很好的相熔性； ➢加入沥青中不会使沥青黏度有很大增加； ➢显著提高沥青的耐高低温性能和耐久性。
改性沥青特性（与石油沥青比）
➢改善了沥青的感温性，有良好的耐高低温性能； ➢提高了憎水性、黏结性、延伸性、韧性、耐老化性和
耐腐蚀性； ➢具有优异的防水性能。
第19页/共84页
改性沥青防水卷材定义
以合成高分子聚合物改性石油沥青为涂盖层，以聚酯纤维无纺布、玻璃纤维布 或其他材料为胎体，以砂粒、页岩片或聚乙烯膜等为覆面材料制成的防水卷材。
➢无机填料：滑石粉等，可提高沥青粘合性、耐热性、抗 老化性和机械性能，节约沥青用量，降低生产成本。
➢增塑剂：机油和芳烃溶剂油，促进SBS熔解分散和调节
第23页/共84页
SBS
• 外观为白或微黄色，
呈多孔小颗粒
SBS属热塑性橡胶
SBS是苯乙烯S－丁二烯B－苯乙烯S的嵌段共聚物。
兼有塑料和橡胶的特性：具有良好的弹性（变形
定，而软化点却取决于软化温度较高的嵌段组分S。 低温下赋予沥青弹性，常温下呈橡胶态，在较高温 度下则具有接近线性聚合物的流体状态。 不需硫化，弹性高、拉伸强度高、不易变形、低

• 解 : 石油沥青按针入度指标来划分牌号，牌号 数字约为针入度的平均值。
• 常用的建筑石油沥青和道路石油沥青的牌号与 主要性质之间的关系是：牌号愈高，其粘性愈 小（针入度越大），塑性愈大（即延度越大）， 温度稳定性愈低（即软化点愈低）。
• [评注]严格地讲，石油沥青的牌号是按沥青的针 入度、延度和软化点指标来划分的。
沥青的老化－－指 沥青在大气因素的长期综合作用下，逐渐 失去粘滞性、塑性而变硬变脆的现象。
测定方法
沥青的大气稳定性通过测定加热损失、加热前后针入度的改变 值来表示。
大气稳定性评价
•
蒸发损失百分率
蒸发前沥青质量 蒸发后残留物质量 蒸发前沥青质量 Nhomakorabea100%
•
针入度比
蒸发后残留物针入度 蒸发前沥青针入度
针入度
• 1）针入度的定义
• 针入度——在规定温度 （25℃）条件下，以规定 质量（100g）的标准针经
过规定的时间（5s）贯入 沥青试样的深度。
• 单位：0.1mm（1/10mm）。
针入度试验
• 常用试验条件： 规定温度：25℃
标准针质量：100g
贯入时间：5s
沥青的针入度试验
规定的荷载、时间和温度下进行
b) 溶-凝胶型结构；
c) c)凝胶型结构
溶胶结构
凝胶结构
沥青的胶体结构
溶胶结构
凝胶结构
（a）溶胶结构 （b）溶-凝胶结构 （c）凝胶结构 沥青胶体结构
总结
颜色 状态 成分 组分
褐色或黑褐色
常温下呈固态、半固态或粘性液态
由许多高分子碳氢化合物及其非金属衍生物组成的复杂混合物
石油沥青的三大组分
• 建筑石油沥青（按针入度值划分为30号和10号两个标号）
