四轮定位知识详解
- 格式：doc
- 大小：2.03 MB
- 文档页数：23
下载文档原格式
合集下载
四轮定位基础知识 ppt课件
外倾角
2、 总前束(Total toe-in,前轮或后轮front
or tear wheels)
它是水平面内前后轮同轴车轮后缘点的距 离与前缘点距离之差。
如果车轮朝内，则总前束为正；反之，车 轮朝外，则总前束为负。
前束
3、主销后倾角（Castor angle）
是从车辆侧面看时主 销轴线与垂线之间的 夹角。当主销轴线的 上端向车辆的后方倾 斜时为正；反之，为 负
主销后倾角
4、主销内倾角(King-Pin
inclination angle)
是从车辆的前面或后 面看时，主销轴线与 垂直平面的夹角。当 主销轴线的上端向车 身几何轴线倾斜时， 主销内倾角为正；反 之，当其上端偏向其 相反的方向时，主销 内倾角为负。
主销内倾角
5、包容角（Included angle）
车辆直线行驶时，是沿着推力线行驶的。
12、20度反前束（Toe difference atrlg at
20 degree）
当外侧车轮转动200时， 内侧车轮转过的角度 与外倒车轮转过的角 度之差。考虑车辆制 造商给出的制造精度， 向左和向右转向时， 200反前束值应相等。
13、最大转动角（Maximum steeriag argle）
轮距差（Tread difference）
是车轮右侧前后轮中心点之间的连线与左侧前 后轮中心点之间的连线的夹角。如果后轮距大 于前轮距，则轮距差为正；反之，为负。当车 辆轴距标准值已知时，轮距差可以用线性量CDC来表示。
三、角度不正确对车辆的影响
1．外倾角：从汽车的前方看轮胎的几何中心线与地面的 铅垂线的夹角，称为外倾角。轮胎的上缘偏向内侧（靠近 发动机）或偏向外侧（偏离发动机）。
四轮定位仪基本知识
红外通讯采用非常成熟的红外通讯技术（比如家电的遥控器大多是采用红外通讯），且成本较低，因此也是一种好的无线通讯方式，至于它的不好处都是相比较而言的，它与蓝牙通讯比较，有怕强光、怕阻挡等不利因素。因此对环境要求较高，而蓝牙通讯便不存在这种问题，它不怕阻挡，不怕光，数据吞吐量较大，但它怕强无线电干扰，（比如2003年的太阳黑子对整个世界的无线电通讯都造成影响），另外由于其历史短，成本较高。
在电脑中，最常使用的部件是键盘，因此键盘是一个易损件，对用户而言理所当然的应选择一种常见，易采购，通用性好的键盘。PC标准键盘是再好不过的。
2、激光：激光是作为测量系统的光源而应用于四轮定位仪的，与其它光源相比，它具有单色性好，方向性强，光亮度极高的特点。因此，激光光源可以实现较小的功率，测量较远的距离，由于其单色性好，因此它可以避免环境光对测量系统的干扰。
e、红外与CCD+电子式倾角传感器
f、红外与CMOS图像传感器
g、3D技术（采用面阵CCD）
3、按显示方式：
a、传感机头直接显示（一般采用液晶屏）
b、数码管显示
c、电脑显示
二、 基本概念
1、上位机：即进行数据运算，显示输出的电脑，这台电脑是四轮定位仪的控制中心，操作者想完成何种操作，均是通过控制电脑来实现的。
8、 通讯
通讯分有线通讯，无线通讯，无线通讯应用于四轮定位仪有红外线式和蓝牙式，这几种方式各有优缺点：
有线通讯是所有通讯方式中最稳定可*的方式，比喻座机的信号清晰度比手机好，有线电视比无线电视优越，便可说明此问题。
但有线通讯由于需要一条较粗的线缆连接，因此，故障率增加，使用的方便性降低（手机比座机方便每个人都有感受）。
四轮定位仪基本知识
在电脑中，最常使用的部件是键盘，因此键盘是一个易损件，对用户而言理所当然的应选择一种常见，易采购，通用性好的键盘。PC标准键盘是再好不过的。
2、激光：激光是作为测量系统的光源而应用于四轮定位仪的，与其它光源相比，它具有单色性好，方向性强，光亮度极高的特点。因此，激光光源可以实现较小的功率，测量较远的距离，由于其单色性好，因此它可以避免环境光对测量系统的干扰。
e、红外与CCD+电子式倾角传感器
f、红外与CMOS图像传感器
g、3D技术（采用面阵CCD）
3、按显示方式：
a、传感机头直接显示（一般采用液晶屏）
b、数码管显示
c、电脑显示
二、 基本概念
1、上位机：即进行数据运算，显示输出的电脑，这台电脑是四轮定位仪的控制中心，操作者想完成何种操作，均是通过控制电脑来实现的。
8、 通讯
通讯分有线通讯，无线通讯，无线通讯应用于四轮定位仪有红外线式和蓝牙式，这几种方式各有优缺点：
有线通讯是所有通讯方式中最稳定可*的方式，比喻座机的信号清晰度比手机好，有线电视比无线电视优越，便可说明此问题。
但有线通讯由于需要一条较粗的线缆连接，因此，故障率增加，使用的方便性降低（手机比座机方便每个人都有感受）。
四轮定位仪基本知识
四轮定位基本知识
四轮定位基本知识第一部分四轮定位的基本知识目录（一）基本常识１、什么是汽车的车轮定位２、四轮定位维修的好处？３、什么情况下，需要进行四轮定位?（二）、主要技术参数及其作用：１、什么是汽车的车轮定位现代汽车的车轮定位是指车轮、悬架系统元件以及转向系统元件，安装到车架（或车身）上的几何角度与尺寸须符合一定的要求，保证汽车行驶的稳定性和安全性，减少汽车的磨损和油耗。
２、四轮定位维修的好处？增加行驶安全直行时方向盘正直转向后方向盘自动回正减少汽油消耗３、什么情况下，需要进行四轮定位?每行驶10000公里或六个月后直线行驶时车子往左或往右拉直行时需要紧握方向盘直行时方向盘不正感觉车身会漂浮或摇摆不定前轮或后轮单轮磨损安装新的轮胎后碰撞事故维修后换装新的悬挂或转向有关配件后新车每行驶3000公里后1．前束(Ｔoe)：从汽车的正上方向下看，由轮胎的中心线与汽车的纵向轴线之间的夹角称为前束角。
轮胎中心线前端向内收束的角度为正前束角，反之为负前束角。
总前束值等于两个车轮的前束值之和，即两个车轮轴线之间的夹角。
☆作用：消除车轮外倾造成的不良后果.车轮外倾使前轮有向两侧张开的趋势,由于受车桥约束，不能向外滚开，导致车轮边滚边滑，增加了磨损，有了前束后可使车轮在每瞬间的滚动方向都接近于正前方，减轻了轮毂外轴承的压力和轮胎的磨损。
２、外倾（Camber）：从汽车正前方看，汽车车轮的顶端向内或向外倾斜一个角度，称为车轮的外倾。
通常情况下汽车的侧倾角为外倾。
用偏离垂直线所倾斜的角度来表示，如果顶端向外倾斜则称为正外倾角，如果向内倾斜则称为负外倾角。
☆作用：为了增加汽车直线行驶的安全性。
当具有外倾角时，可使车轮在转向时偏移量减小，所以能减少转向力；另外，由于主销外倾，在垂直载荷作用下产生一施加于轴心上的分力，使车轮向内压在轴承上，以防止车轮甩脱。
３、主销后倾角（Kingpin caster angle）：从汽车的侧面看，主销轴线（或车轮转向轴线）从垂直方向向后或向前倾斜一个角度称为主销后倾或前倾。
四轮定位基础知识
四轮定位基础知识目录一、基本概念 (3)1.1 四轮定位的定义 (3)1.2 四轮定位的作用 (4)二、四轮定位的主要内容 (6)2.1 前轮定位 (7)2.1.1 前轮外倾角 (7)2.1.2 前轮前束 (9)2.1.3 前轮转角 (10)2.2 后轮定位 (10)2.2.1 后轮外倾角 (11)2.2.2 后轮前束 (12)2.2.3 后轮转角 (13)三、四轮定位的测量方法 (14)3.1 前轮定位的测量 (15)3.1.1 使用前束尺测量前轮前束 (16)3.1.2 使用外倾角尺测量前轮外倾角 (17)3.1.3 使用转角尺测量前轮转角 (18)3.2 后轮定位的测量 (19)3.2.1 使用后束尺测量后轮后束 (20)3.2.2 使用外倾角尺测量后轮外倾角 (21)3.2.3 使用转角尺测量后轮转角 (22)四、四轮定位的调整技巧 (23)4.1 前轮定位的调整 (24)4.1.1 调整前轮外倾角 (25)4.1.2 调整前轮前束 (26)4.1.3 调整前轮转角 (27)4.2 后轮定位的调整 (28)4.2.1 调整后轮外倾角 (29)4.2.2 调整后轮前束 (30)4.2.3 调整后轮转角 (31)五、四轮定位的注意事项 (33)5.1 定位前的准备工作 (33)5.2 测量时的注意事项 (34)5.3 调整时的安全操作 (35)六、四轮定位的维护与保养 (37)6.1 定期进行四轮定位的重要性 (38)6.2 常见问题的诊断与处理 (39)6.3 长期使用的注意事项 (39)一、基本概念也称为四轮定位仪检测，是车辆维修中一项重要的常规检查。
它主要是通过测量车辆四个轮胎相对于车身纵轴（或车辆前进方向的中心线）的倾斜角度，来确保车辆转向准确、行驶稳定，并防止轮胎异常磨损。
这个检测过程涉及对车辆前轮定位角、后轮定位角以及主销内倾角和前束的测量与调整。
这些参数的准确性对于车辆的操控性、稳定性和安全性都至关重要。
汽车四轮定位详细图解
满载时恰好垂直地面
外倾角
另外，路面对车 轮旳垂直反作用力沿 轮毂旳轴向分力将使 轮毂压在轮毂外端旳 小轴承上，加重了外 端小轴承及轮毂紧固 螺母旳负荷 ，有紧固 轴承旳作用。
前束
从汽车旳正上方向下看，由轮胎 旳中心线与汽车旳纵向轴线之间旳夹 角称为前束角。
前束角旳正负鉴定如图所示。
前束旳作用
车轮外倾使前轮有向两侧张 开旳趋势（滚锥效应）,因 为受车桥约束，不能向外滚 开，造成车轮边滚边滑，增 长了磨损。
后轮：外倾角、前束、推动角、退缩角 、轴偏摆
测量注意事项
一、轮辋夹具安装 （1）抓紧反射盘和轮辋夹具，预防反射盘
脱落。
测量注意事项
（2）挂在轮辋上旳夹子要和轮辋表面贴合。
测量注意事项
（3）反射盘要水平放置。
气泡居中
新建和修改使用者车规数据
一、存储车规数据 第一种措施是在“车规数据”屏幕上按
安装刹车锁时，必须先拉手刹，放空 档或者泊车档，着火后先踩几脚制动踏板。
抽查四轮定位设备使用阐明
测量完毕后，可根据需要，按“附加测量 项目”测量其他角度。
抽查四轮定位设备使用阐明
测量完一台车，打印并保存完成果后，要 将系统复位。
抽查测量项目
前轮：外倾角、后倾角、前束、内倾角 、包容角、最大转向角、侧偏摆、退缩 角、轴距、轮距
（3）选择车辆规格
进入使用者规格库
选择车型
抽查四轮定位设备使用阐明
（4）开始测量四轮定位角度 选择车辆参数规格后，
按照提醒测量。 滚动补偿前，先要安装
方向盘水平仪和固定仪。 注意保护坐椅表面不被刮花。固定仪
水平仪
抽查四轮定位设备使用阐明
作滚动补偿时，要用手抓住左后轮轮 胎，小心往后拉。
外倾角
另外，路面对车 轮旳垂直反作用力沿 轮毂旳轴向分力将使 轮毂压在轮毂外端旳 小轴承上，加重了外 端小轴承及轮毂紧固 螺母旳负荷 ，有紧固 轴承旳作用。
前束
从汽车旳正上方向下看，由轮胎 旳中心线与汽车旳纵向轴线之间旳夹 角称为前束角。
前束角旳正负鉴定如图所示。
前束旳作用
车轮外倾使前轮有向两侧张 开旳趋势（滚锥效应）,因 为受车桥约束，不能向外滚 开，造成车轮边滚边滑，增 长了磨损。
后轮：外倾角、前束、推动角、退缩角 、轴偏摆
测量注意事项
一、轮辋夹具安装 （1）抓紧反射盘和轮辋夹具，预防反射盘
脱落。
测量注意事项
（2）挂在轮辋上旳夹子要和轮辋表面贴合。
测量注意事项
（3）反射盘要水平放置。
气泡居中
新建和修改使用者车规数据
一、存储车规数据 第一种措施是在“车规数据”屏幕上按
安装刹车锁时，必须先拉手刹，放空 档或者泊车档，着火后先踩几脚制动踏板。
抽查四轮定位设备使用阐明
测量完毕后，可根据需要，按“附加测量 项目”测量其他角度。
抽查四轮定位设备使用阐明
测量完一台车，打印并保存完成果后，要 将系统复位。
抽查测量项目
前轮：外倾角、后倾角、前束、内倾角 、包容角、最大转向角、侧偏摆、退缩 角、轴距、轮距
（3）选择车辆规格
进入使用者规格库
选择车型
抽查四轮定位设备使用阐明
（4）开始测量四轮定位角度 选择车辆参数规格后，
按照提醒测量。 滚动补偿前，先要安装
方向盘水平仪和固定仪。 注意保护坐椅表面不被刮花。固定仪
水平仪
抽查四轮定位设备使用阐明
作滚动补偿时，要用手抓住左后轮轮 胎，小心往后拉。
四轮定位基本知识
四轮定位基本知识目录1. 内容描述 (2)1.1 什么是四轮定位 (2)1.2 四轮定位的应用领域 (3)1.3 四轮定位技术发展简述 (4)2. 四轮定位原理 (6)2.1 车辆坐标系和世界坐标系 (7)2.2 传感器与测量原理 (8)2.2.1 轮速传感器 (9)2.2.2 里程计 (10)2.2.3 陀螺仪 (11)2.3 定位算法 (12)2.3.1 基于里程计的定位 (13)2.3.2 基于轮速的定位 (15)2.3.3 卡尔曼滤波算法 (16)2.3.4 其他定位算法 (17)3. 四轮定位系统 (18)3.1 系统结构 (20)3.2 电子控制单元 (21)3.3 驱动系统 (22)3.4 通信协议 (23)4. 四轮定位应用 (25)4.1 自主驾驶 (26)4.2 机器人导航 (27)4.3 自动导引车辆 (28)4.4 智能轮椅 (29)5. 四轮定位的挑战与未来 (30)5.1 环境的影响 (32)5.2 定位精度提升 (32)5.3 系统可靠性 (33)5.4 未来发展趋势 (35)1. 内容描述又称为四轮定位仪检测，是车辆定期维护的重要项目之一。
它主要是通过测量和调整车辆四个轮胎相对于车身位置的偏差，确保车辆在行驶过程中保持良好的稳定性、舒适性和安全性。
四轮定位的基本原理是通过测量车轮外倾角、主销内倾角、前束和最大转角等参数，来确保车轮与地面接触的最佳位置。
这些参数的准确值能够保证车辆的四个轮胎能够均匀地磨损，避免不均匀磨损导致的轮胎寿命缩短和转向困难等问题。
在进行四轮定位时，专业的技术人员会使用专业的设备来测量车辆的各个参数，并根据测量结果为车辆进行调整。
这些调整可能包括更换轮胎、调整刹车系统、调整悬挂系统等。
四轮定位不仅能够提高车辆的性能，还能够延长轮胎的使用寿命。
由于轮胎的不均匀磨损会导致汽车的油耗增加、操控性变差等问题，因此定期的四轮定位检查是非常必要的。
四轮定位是确保车辆安全性和稳定性的重要措施，也是车辆维护的重要环节。

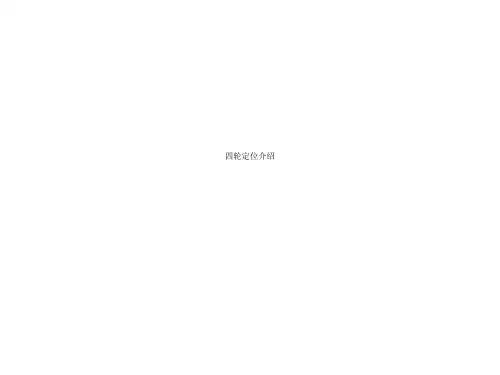

四轮定位介绍
车辆四轮定位之前轮外倾角 （Camber）
• 定义：为由车前方看轮胎中心 线与垂直线所成的角度，向外 为正，向内为负。其角度的不 同能改变轮胎与地面的接触点 及施力点，直接影响轮胎的抓 地力及磨耗状况。
•
从前后方向看车轮时，轮胎
并非垂直安装，而是稍微倾倒
呈现“八”字形张开，称为负
外倾，而朝反方向张开时称正
车辆四轮定位之前轮外倾角 （Camber）
• 后轮一般采用零外倾角，但某些独立后悬架则设计有一定 的外倾角(通常是负的)。如果前轮外倾角左右不等，汽车 被拉向具有正外倾角较大的一侧；后轮外倾角不相等也会 影响汽车的操纵性。 外倾角能改变轮胎与地面的接触点 及施力点，直接影响轮胎的抓地力及磨耗状况。并改变了 车重在车轴上的受力分布，避免轴承产生异常磨损。此外 ，外倾角的存在可用来抵消车身荷重后，悬吊系统机件变 形及活动面间隙所产生的角度变化。外倾角的存在也会影 响车子的行进方向，这正如摩托车可利用倾斜车身来转弯 ，因此左右轮的外倾角必须相等，在力的平衡下不致影想 车子的直进性，再与束角(Toe)配合，提高直进稳定性及 避免轮胎耗不均。增加负的外倾角需配合增加Toe-out； 增加正的外倾角则需配合增加Toe-in。
后轮定位
• 上述的四种定位值都是前轮定位的指标。 后轮定位值与前轮定位值相似，但大多数 轿车的后轮定位不可调。
四轮定位的正规调整程序
• 第一步：症状询问与试车
•
仔细倾听并记录司机对车辆不适应症的表述，有定位角
度不当所引起的症状，有些可以通过目视就可以发现的，如
吃胎；有些则不能直观的看到。倾听司机的描述是很重要的
车辆四轮定位之主销后倾角(Caster)
• 主销后倾作用原理：由于主销后倾，主销（即转向轴线） 与地面的交点位于车轮接地点的前面。这时，车轮因受到 地面的阻力，总是被主销拖着前进。这样，就能保持行驶 方向的稳定。当汽车转弯时，由于离心力的作用，地面对 车轮的侧向反力作用在主销的后面，使车轮有自动回正的 趋势。
四轮定位仪知识
定位角度基本概念1. 主销后倾角定义（Caster）：☆主销后倾角定义：上球头或支柱顶端与下球头的连线（转向时，车轮围绕其进行转向运动的转向轴）向前或后倾斜的角度，向前倾称为负主销后倾角，向后倾斜称为正主销后倾角。
☆功能：影响转向稳定性及转向后方向盘自动回正能力。
☆症状判断：(a) 主销后倾角太小造成不稳定：转向后缺乏方向盘自动回正能力：车速高时发飘（车辆在高速公路上行驶时应对此项予以充分重视）。
(b) 主销后倾角不对称造成跑偏：左、右两轮之主销后倾角不相等超过30′（0.5o）时车辆出现跑偏，跑偏方向主销后倾角较小的一侧。
☆案例左前轮主销后倾角设定为+0.5o,右前轮主销后倾角设定为+1.5o,刚这辆车向左跑偏。
☆主销后倾角调整手段：（1）垫片（2）偏心凸轮（3）长孔（4）支柱杆（5）支柱旋转（6）引擎托架移动（7）偏心球头2.车轮外倾角（Camber）☆车轮外倾角定义：轮胎的上沿偏向车辆内侧（朝向引擎、负外倾角）或外（偏离引擎、正外倾角）的角度。
☆功能：调整车辆负数作用于轮胎中心，消除跑偏，减少轮胎磨损。
☆症状判断：正外倾角太大的影响：（1）轮胎外侧单边磨损；（2）悬挂系统零件磨损加速；（3）车辆会朝着正外倾角较大的的一侧跑偏。
负外倾角太大的影响：（1）轮胎里侧单边磨损；（2）悬挂系统零件磨损加速；（3）车辆会朝着负外倾角较小的一侧跑偏。
☆案例：左前轮外倾角设定为1.0o,右前轮外倾角设定为0.5o,车辆向左跑偏(左右轮外倾角误差0.5o,车辆就出现跑偏)。
☆外倾角调整手段:（1）垫片（2）偏心凸轮（3）长孔（4）球头旋转（5）支柱旋转（7）楔形垫片（6）调整轴承座（8）偏心螺栓（7）偏心衬套（10）偏置球头3．前束角(Toe)☆前束角的定义: 从车辆的前方看,于两轮轴高度相同处测量左、右轮胎中心线之间的距离，车辆前端距离与后端距离差值称为前束角。
前端距离大于后端距离为负前束，反之为正前束。
四轮定位基本知识
四轮定位:
这是对两个转向前轮而言，对两个后轮来说也 同样存在与后轴之间安装的相对位置，称后轮定 位。后轮定位包括车轮外倾(角)和逐个后轮前束 。这样前轮定位和后轮定位总起来说叫四轮定位, 或者车辆四轮在各个角度做定位调整称为“四轮 定位”。
进行四轮定位有什么作用(好处）！
1:增加行使安全性,舒适性； 2:直行时方向盘轻松操纵； 3:转向后方向盘自动归正； 4:减少油耗,降低底盘零件磨损； 5:维持直线行车； 6:增加驾驶控制感； 7:防止因偶然瞌睡,方向跑偏出现事故；
解: 首先车轮前束值调整不当将会引起轮胎的偏磨. 如 a:前束值过大将造成轮胎外边缘磨损严重． b：前束值过小将引起轮胎内边缘磨损严重．
• ②汽车转向系统在经过维修或更换之后,为 什么还要进行四轮定位调整?
• 解:一般再正常情况下,如果我们此时方向盘处于 中位(也即自由状态的时候),车轮应该是有一定的 前束值的.
如果空车时车轮的安装正好垂 直于路面，则满载时车桥因承载 变形而可能出现车轮内倾，这样 将加速车轮胎的磨损。另外，路 面对车轮的垂直反力沿轮毂的轴 向分力将使轮毂压向外端的小轴 承，加重了外端小轴承及轮毂紧 固螺母的负荷，降低它们的寿命。 因此，前轮有一个正外倾角。但 是正外倾角也不宜过大，否则也 会使轮胎产生偏磨损。
你知道什么是四轮定位吗？
四轮定位是以车辆的四轮参数为依据， 通过调整以确保车辆良好的行驶性能 并具备一定的可靠性。
轿车的转向车轮、转向节和前轴 三者之间的安装具有一定的相对位置， 这种具有一定相对位置的安装叫做转 向车轮定位，也称前轮定位。前轮定 位包括主销后倾(角)、主销内倾(角)、 前轮外倾(角)和前轮前束四个内容。
之差称为总前束。
正前束：左右轮胎中心线，其 前端之距离小于后端 A<B
四轮定位基础知识
四轮定位基础知识四轮定位是以车辆的四轮参数为依据，通过调整以确保车辆良好的行驶性能并具备一定的可靠性。
轿车的转向车轮、转向节和前轴三者之间的安装具有一定的相对位置，这种具有一定相对位置的安装叫做转向车轮定位，也称前轮定位。
前轮定位包括主销后倾(角)、主销内倾(角)、前轮外倾(角)和前轮前束四个内容。
这是对两个转向前轮而言，对两个后轮来说也同样存在与后轴之间安装的相对位置，称后轮定位。
后轮定位包括车轮外倾(角)和逐个后轮前束。
这样前轮定位和后轮定位总起来说叫四轮定位。
下面小邦将依次为大伙解答四轮定位都有哪些内容。
定位角度都有哪些1、主销后倾角（Caster）定义：从侧面看车轮，转向主销(车轮转向时的旋转中心)向后倾倒，称为主销后倾角。
向前倾斜称为负主销后倾角，向后倾斜称为正主销后倾角。
作用设定很大的主销后倾角可提高直线行驶性能，同时主销纵倾移距也增大。
主销纵倾移距过大，会使转向盘沉重，而且由于路面干扰而加剧车轮的前后颠簸。
故障判断1)主销后倾角太小造成不稳定：转向后缺乏方向盘自动回正能力；车速高时会感到车发飘（经常走高速的要对此项予以充分重视）。
2)主销后倾角不对称造成跑偏：左右两轮之主销后倾角不相等超过30’（0.5º）时车辆就会出现跑偏。
跑偏方向一般会朝向主销后倾角较小的一侧。
案例：左前轮主销后倾角设定为+0.5°,右前轮主销后倾角设定为+1.5°,则这辆车向左跑偏。
调整手段：（1）垫片（2）偏心凸轮（3）长孔（4）支柱杆（5）支柱旋转（6）引擎托架移动（7）偏心球头2、车轮外倾角（Camber）定义：车轮外倾角是指车轮在安装后，其端面向外倾斜，即车轮所处平面和纵向垂直平面间的夹角。
轮胎呈现“八”字形张开时称为负外倾，而呈现“V”字形张开时称正外倾。
作用：其作用是为了提高车轮工作时的安全性，消除跑偏，减少轮胎磨损。
故障判断：正外倾角太大的影响：（1）轮胎外侧单边磨损；（2）悬挂系统零件磨损加速；（3）车辆会朝着正外倾角较大的一侧跑偏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、定位参数不正确的外在表现1.正外倾角太大的影响：（1）轮胎外侧单边磨损；（2）悬挂系统零件磨损加速；（3）车辆会朝着正外倾角较大的一侧跑偏。
2.负外倾角太大的影响：（1）轮胎里侧单边磨损；（2）悬挂系统零件磨损加速；（3）车辆会朝着负外倾角较小的一侧跑偏。
3.正前束太大造成：◆轮胎外侧快速磨损(a)对子午胎，会类似正外倾角太大所形成的磨损形态。
(b)磨损形式为锯齿状或块状。
(c)当用手由轮胎之内侧向外侧抚摸，胎纹内缘有锐利的感觉。
◆转向不稳定(a)直行性差；(b)车轮发抖。
4.负前束太大造成：◆轮胎内侧快速磨损(a) 对子午胎，会有类似负外倾角太大所形成的磨损情况。
(b) 磨损形成为锯齿状或块状。
(c) 当用手由轮胎之外侧向内侧抚摸，胎纹内缘有锐利的感觉。
◆转向不稳定(a)直行性差(b)车轮发抖5.主销后倾角太小：(a) 直行时方向盘摇摆不定，转向后缺乏方向盘自动回正能力。
(b)高车速时发飘（车辆在高速公路上行驶时应对此项予以充分重视）。
6.主销后倾角太大：(a) 转向时方向盘太重。
主销后倾角不对称造成跑偏：主销后倾角过大，易使高速行驶时汽车摆头，转向发飘。
(b)左、右两轮之主销后倾角不相等超过30′时车辆出现跑偏，跑偏向主销后倾角较小的一侧。
7.转向前展角：如果转向前展角度超过1.5-2°，车辆在转弯时会发出尖锐的噪音，其可能原因是转向前臂变形弯曲。
一般来说，转向前展角是不可调整的，只能通过更换变形的零件改正缺陷。
8.退缩角：退缩角事实上反映了车辆轴距的变化。
退缩角达到某种程度，车辆将出现跑偏。
跑偏方向朝轴距较小的一侧。
9.推进角造成的影响：(1)轮胎磨损；(2)行驶跑偏；(3)方向盘偏斜；10.推进角的修正方式：(1)调整轴距；(2)更换变形零件。
五、如何进行四轮定位准备:测量轮胎气压；测量下摆臂轴离地高度及调整；测量调整轴距。
测量调整:四轮定位参数测量及调整。
1.测量轮胎气压⑴把待修车辆停放在四轮调整平台上，发动机熄火，并拉好驻车制动。
⑵用专用气压表分别检测四轮的轮胎气压。
各车型轮胎气压数据：2.下摆臂轴中心离地高度测量及调整⑴测量方法：将车辆前轮方向打正，用平板尺担在两前轮下摆臂下方，用钢卷尺测量左、右下摆臂轴中心至平板尺下平面的尺寸。
如图示。
（即下摆臂轴中心到地面的垂直高度）各车型下摆臂中心高度数据：3.K底盘：4.2）调整方法迪尔底盘：松开扭杆弹簧调整臂螺栓加强母，调整螺母,低于标准, 右旋;高于标准, 左旋。
调整合适后，锁紧加强母，如图。
K底盘：调整扭杆弹簧调整螺栓，低于标准，右旋，高于标准，左旋。
注意：调整过程中,必须保证车身左右高度一致。
5.测量调整轴距轴距的定义：前轮轴中心到后轮轴中心的距离。
⑴测量整车轴距，将车轮呈直行状态,用５ m 盒尺测量左右测头中心的距离，如图所示。
⑵技术标准参数：6.K底盘：7.检测不合格，进行调整，不合格用24X27梅花扳手和开口扳手调整左右导向杆，小于标准松后紧前,反之相反，如图所示。
四驱车型不用调整。
注：导向杆外螺纹露出长度：①单边螺纹外露长度范围3.5-25mm；②同一台车，左右两侧导向杆外螺纹外露长度允差≤8mm 。
8.四轮定位参数测量及调整装配四轮定位检测仪器侧头，将检测仪器安装到车轮。
双手持卡具两侧的手柄，将测头的三个支撑点紧密贴合在轮毂且不偏斜，用力将手柄的卡钩在轮毂花纹，保险钩挂在轮毂上。
并将前轮的转盘限位销拔出，放在转盘边缘的孔内，注意测头的三个支撑点紧密贴合在轮毂且不偏斜。
车轮外倾角及主销后倾角的调整：⑴用检测仪器检测整车前轮定位初始参数。
⑵前轮定位技术参数：9.KD1底盘：10.K底盘车：⑶检测参数不符合标准，必须调整，调整方法：迪尔底盘根据四轮定位仪显示数据，用17#的专用梅花扳手将螺栓拧松加减合适垫片进行调整，直至合格，然后紧固螺栓，拧紧到合适力矩；力矩９６±１０N ² m，如图。
注：前端加垫，角度值都减小；反之，都增大。
注：后端加垫，外倾角减小、后倾角加大；后端减垫，外倾角加大、后倾角减小。
K底盘调整方法：根据电脑显示进行前轮参数粗调，用专用定值扭力扳手加24#套头松开左右下摆臂调整凸轮的紧固螺母，调整凸轮，左侧下摆臂调整凸轮左旋，左侧前轮主销后倾角变大，前轮外倾角变大；右侧下摆臂调整凸轮右旋，右侧前轮主销后倾角变大，前轮外倾角变大。
在根据粗调后的参数进行精调，在上摆臂安装轴处加减调整垫片进行前轮定位参数的调整，如图所示。
调整规律：上臂固定螺栓a处和b处同时增减1mm厚的垫片，对车轮外倾角的影响是同时增减约13′，如果a处相对于b处的垫片增减1mm，那么对主销后倾角的影响是后倾角同时增减约0.45°。
调整完毕用24#梅花扳手及定值扭力扳手紧固凸轮轴紧固螺母，紧固力矩为270±20N.m。
注意事项：1）调整四轮定位时，所加调整垫片厚度应≤ 10mm。
原因为：①避免因所加垫片过多造成后期螺栓压紧力不够使垫片脱落，从而导致螺栓断裂；②避免所加垫片过多上摆臂螺栓长时间承受较大剪切力导致疲劳失效。
2）上摆臂螺栓紧固力矩一定要达工艺要求（ 96 ± 10N ? m), 避免未达要求造成行车中螺栓松旷，造成剪切断裂。
3）上摆臂前后固定螺栓所加垫片之差不能超过6mm。
风骏新增商务版因采用螺旋簧双摆臂独立悬架，前轮外倾及主销后倾的调整方法有所变化，具体方法如下：偏心螺栓调整定位数据变化表：前束的测量 ⑴ 打正整车前轮方向，用钢卷尺测两前轮前胎面花纹中部距离尺寸A ，后胎面花纹中部距离尺寸B 。
⑵前束=B-A⑶ 技术标准参数：前束的调整：如果前束尺寸超标，迪尔底盘：需调整转向横拉杆侧拉杆调整套。
轮前尺寸大于轮后尺寸时（负前束），右侧拉杆调整套下旋，左侧拉杆调整套上旋；相反时，右侧调整套上旋，左侧调整套下旋，调整过程中，必须保证左右转向横拉杆长度差≤2mm 。
用12³14梅花扳手及棘轮扳手加13mm 套筒锁紧调整套螺栓，穿开口销。
K 底盘：调整时用14X17开口扳手调整转向机左、右拉杆，合格后用22³24开口扳手锁紧调整杆锁母。
前轮转向角的调整⑴ 根据四轮定位仪上显示数据，调整内轮转向角。
若不合格，用１６³１８开口扳手调整转向角限位螺栓，如图所示。
K 底盘车不需要调整。
⑵ 技术参数标准：迪尔底盘车：内轮转向角：36 o -40 o K 底盘车：内轮转向角≥ 32 o 关于退缩角和推进角：退缩角和推进角相伴而生。
退缩角事实上反映了车辆轴距的变化。
通常推进角 ≤12 ′，否则将会向推力线相反方向跑偏。
退缩角和推进角的修正：(1) 调整轴距；(2) 更换变形零件。
六、案例分析案例一：车型：哈弗； 行驶里程：11000km 故障现象：行驶时方向向右跑偏,两前轮外侧吃胎。
分析原因及结论：从下表数据中可以看出，车辆外倾差大,前束过量，不符合标准数据，需要重新进行四轮定位。
案例二：车型：CC1022SR ；行驶里程： 5044km故障现象：行驶时方向向右跑偏。
分析原因及结论：外倾差大，后轴弯曲，推力角大，调整完后补偿向右因素。
案例三：车型：柴油迪尔（B款）；行驶里程 52km故障现象：行驶时方向向左跑偏分析原因及结论：斜拉杆调整错误，外倾差大，两侧轴距差大。
案例四：车型：哈弗；行驶里程：12285km故障现象：行驶中前轮外侧吃胎。
分析原因及结论：过大前束,过大外倾，导致前轮外侧吃胎；由于后倾太小，右前轮外倾过大，未出现跑偏，但应有转向迟滞，回位不灵的感觉。
案例五：车型：赛影；行驶里程：20000km故障现象：用户反映刹动跑偏，试车发现：该车在行驶到60～ 80公里时点刹车时方向忽左忽右，紧急刹车时四轮拖印良好，但车子停下来时方向突然向左偏，方向盘转动有半周，而且后轮比前轮拖印早。
故障原因：检查前轮刹车泵、刹车片、刹车盘都符合要求，后轮刹车片和鼓也正常。
检查方向横直拉杆时发现四个球头都有不同程度的磨损。
方向机连接部位的球头磨损最严重，转向支臂也有磨损，上下摆臂球头、左上摆臂胶套均有不同程度的磨损。
排除方法：更换横直拉杆和支臂、四个摆臂球头、左上摆臂，换完后进行试车，情况有所好转，但行车时方向有点偏左。
重新做四轮定位，发现左侧前束为负前束，应该是换件所致，把前束进行调整后试车，结果一切正常。
案例六：车型：赛铃；行驶里程：18000km故障现象: 用户反映刹车跑偏：轻踩时偏左,点制动或紧急制动将要停车时,会不定向跑偏,即有时偏左,有时偏右。
故障排除: 服务站为其更换了前制动器总成,情况有所好转,但在紧急制动时或点制动时,跑偏忽左忽右的现象还是没有清除,并有越来越严重的感觉，并且在紧急制动时手握方向盘还有很强的震动感。
检查刹车四轮拖印,发现后轮晚。
调整比例阀后再试,四轮刹车拖印正常,手震动感消失,但车速降30km/h以下或将停车时方向还会不定向跑偏。
经反复调试、分析，最后将问题锁定在转向系统上。
经检查，转向横拉杆球头均有磨损，更换后再试车，故障排除。
故障分析：故障主要原因在于后轮刹车过晚，在制动时整车大部分重量靠惯性前移，重力集中于前轮致使前轮刹车系统、转向拉杆球头、转向从动臂磨损严重，出现上述故障。
