10KV高压线路跨越电气化铁路施工方案
10KV高压线路跨越电气化铁路施工方案10KV 线改造工程90#—91#跨越北同蒲线电气铁路作业方案送变电安装公司年月日全行使距离以外，。
2、跨越架的中心位置应在线路中心线上。
3、跨越架架顶两侧用兰竹安装羊角叉，其宽度为3米，防止导线往外飞，换线方式为：用原有旧导线带新导线的方法。
4、在跨越架周围设置警戒带和锥形筒。
5、在钢管架搭设完毕后。
在其顶部横挂“架线施工地段，架侧面离地2米处悬挂“施工构架，严禁攀越”标识牌。
6、搭架时，要与铁路管理部门现场人员协商，听从铁路管理部门现场人员的指挥。
确保安全施工。
拆除时一样。
7、施工时要听从铁路管理部分现场人员和施工队长的指挥，确认铁路接触网停电后进行施工，并防止线路在施工中触碰到铁路接触网。
8、所有在铁路上施工人员应穿上专用的用于警示的背心，并正确佩戴安全帽。
9、在施工完成后，由铁路管理门现场人员检查无误后。
在进行拆除跨越架。
拆除跨越架的顺序为先上后下,然后再分别将两排钢管架拆除。
最后拆除警示带和锥型筒。
五、跨越施工安全措施在整个搭设跨越架换线施工的全过程中，防止导线滑落到接触网事故是一项非常重要的工作。
因此，必须引起全体施工人员的高度重视，此项工作必须指派工作责任心强的同志担任。
在施工过程中工作负责人应对放线段内的、每一条电力线路的情况了如指掌，并应及时向项目部停电作业负责人或施工放线队长汇报情况，以免发生误操作。
对停电、恢复供电命令的传递必须准确、及时、明了。
在未接到停电命令并验明线路确无电压前，施工人员应对放线段内所有的电力线路均应视为带电，不得私自登杆塔接近带电体。
5.1跨越施工一般要求5.1.1 跨越施工前，应由技术负责人现场调查核实跨越点交叉角度、被跨越线路在交叉点的对地高度、被跨越宽度及微地形、跨越档档距、跨越塔挂线点高程等情况，并根据复测结果和实际情况编制跨越施工方案。
5.1.2 跨越铁路和铁路电力线时，应派人和铁路部门联系并履行相关手续。
带电跨越放紧线施工方案
高头窑110kV变-红庆梁煤矿110kV输电线路线路架设（带电跨越）施工方案———四川昆仑电力工程有限公司-—红庆梁煤矿110kV输变电工程项目部二○一三年七月目录1.适用范围 (1)2. 编写依据 (1)3. 施工概况 (1)4。
作业流程 (2)4。
1作业(工序）流程图 (2)4。
2 工序安排 (2)5. 安全风险辨析与预控 (2)6。
作业准备 (3)6.1 人员配备 (3)6.2 主要工器具及仪器仪表配置 (3)7．作业方法 (4)7.1施工准备： (5)7。
2。
1 跨越架搭设 (5)7.2.2 牵张场地布置 (6)7.2。
3 放线滑车悬挂 (7)7.2。
4 导引绳展放 (7)7.2。
5 牵引绳及导地线展放 (8)7。
2。
6 导地线连接 (9)7。
2。
7 导地线紧线 (9)7。
2。
8 平衡挂线................................................ 错误!未定义书签。
8. 质量控制措施及检验标准 (10)8.1质量控制措施 (10)8。
2质量控制表单 (12)8.3检验标准 (12)1.适用范围本施工方案适用于红庆梁煤矿110kV输电线路,带电跨越(电力线路）张力架线施工作业。
2。
编写依据为确保该红庆梁煤矿110kV输电线路架线施工作业顺利成,根据被跨越电力线路的运行单位达拉特旗供电局要求,带电跨越放紧线施工(被跨越电力线路不停电)。
严格按照:DL5009.2 《电力建设安全工作规程》（架空电力线路部分）；DL5106-1999 《跨越电力线路架线施工规程》;DL/T5168-2002 《110～500kV架空送电线路工程施工质量及评定规程》；GB50233-2005 《110kV-500kV架空电力线路施工及验收规范》进行施工作业并结合施工现场情况，特制定本施工方案3．施工概况该线路共8.6km/32基塔，其中＃1号塔-#19号塔为单回路5。
1km，＃19号塔—＃32号塔为双回路3。
线输电线路工程跨越及以下电力线不停电施工方案编制导则

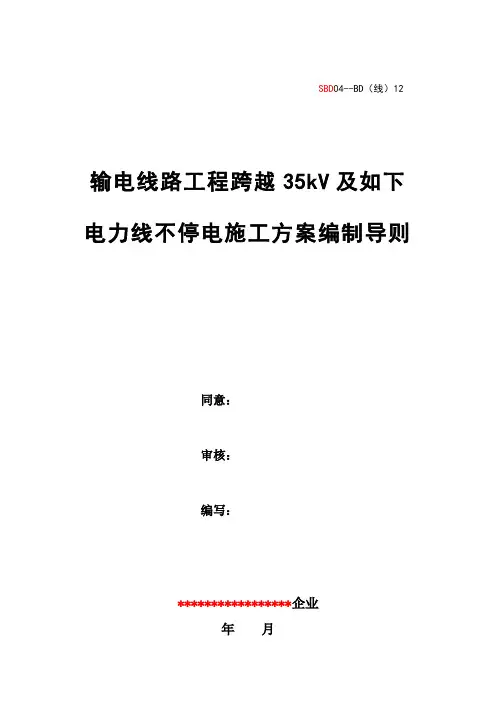

SBD04--BD（线）12输电线路工程跨越35kV及如下电力线不停电施工方案编制导则同意：审核：编写：*****************企业年月1 范围本导则规定了输电线路工程跨越35kV及如下电力线不停电施工方案编制旳重要内容。
本导则合用于*******企业输电线路工程跨越35kV及如下电力线不停电施工方案旳编制工作。
2 目旳统一、规范输电线路工程跨越35kV及如下电力线不停电施工方案旳编制，保证输电线路工程跨越35kV及如下电力线不停电施工方案可以科学合理地指导现场施工，保证工程在质量、职业健康安全和环境上符合有关规程、规范及设计规定。
3 基本规定3.1 方案编制前，必须进行施工现场调查，实测现场数据。
3.2 方案内容与现场实际必须是一致旳。
3.3 方案尽量作图示意，辅以文字阐明，便于施工人员直观理解。
3.4 方案编制人员应与施工人员对方案进行讨论沟通，以获得一致。
4 跨越35kV及如下电力线不停电施工方案旳重要内容4.1 概况4.1.1 工程简介简介工程名称、线路长度、导地线型号。
4.1.2 跨越状况4.1.2.1 跨越档耐张段、放线段起止杆号及长度，跨越档杆号、档距、杆塔型式、跨越点与杆塔旳水平距离。
4.1.2.2 被跨越电力线旳名称、杆号、跨越交叉角、导地线旳高度、边线间水平距离。
4.1.3 画出跨越处平断面示意图。
4.1.4 工作量状况。
4.2 施工基本措施简述采用旳施工措施。
跨越架搭设或拆除，应尽量在被跨越电力线路停电后进行。
被跨越旳带电线路在施工期间，其自动重叠闸装置必须退出运行。
4.3 计划停电时间（可以停电时）4.3.1 停电时间计划列出搭、拆跨越架计划停电时间，详细停电时间应以供电部门同意旳时间为准。
4.3.2 停电时间工作计划列出停电每一天需要完毕旳工作量。
4.4 停电前准备工作及布置4.4.1 与供电部门联络，办理停电手续。
4.4.2 绝缘子及放线滑车悬挂。
4.4.3 两侧耐张塔旳临锚。
110KV放紧线不搭跨越架带电跨越线路施工方案
华润新能源山东垦利一期110kV送出线路工程带电跨越施工方案 四川成蜀电力建设有限公司华润新能源山东垦利一期 送出线路工程施工项目部编写： 年 月 日 审核： 年 月 日 批准： 年 月 日目 录一、编制依据二、概况简介三、现场查勘四、施工方法的选择五、跨越施工方案六、跨越电力线架线施工七、组织措施八、安全措施九、施工危险点分析及预防十、环境保护措施 十一、施工时间初步安排 十二、强制性条文规定 附图 跨越施工示意图一、编制依据《 ～ 架空送电线路施工及验收规范》（ － ）；《 ～ 架空电力线路工程施工质量及评定规程》（ － ）《国家电网公司输变电工程安全文明施工标准化工作规定》《国家电网公司安全工器具管理规定》《国家电网公司安全生产规程规定》《防止电力生产人身安全事故六项重点安全措施》 ；《国家电网公司电力建设安全健康与环境管理工作规定》 ；《国家电网公司输变电工程施工危险点辨识及预控措施》 ；《中华人民共和国工程建设标准强制性条文电力工程部分》 年版 ；二、跨越概况简介工程概况：线路全长： ；全线杆塔 基（其中终端钢管杆（异形杆） 基，角钢转角杆塔 基，角钢直线杆塔 基）；导线选用 型铝包钢芯铝绞线，全线架设两根地线，全部为 光缆。
、本工程 耐张段放紧线、其中 跨越 电力线一条， 跨越 电力线一条， 跨越 电力线两条， 电力线一条。
、跨越点导线 型铝包钢芯铝绞线，架设 光缆两根。
三、施工方法的选择根据现场查勘及跨越点施工条件，跨越点对地距离高，不利于搭设跨越架，根据跨越档距相对较小的特点，对该跨越点跨越施工采用不停电跨越方式，采用迪尼玛绳张牵吊绳，方案的方法进行跨越施工。
此方法的优点在于不搭设跨越架，仅采用在两新建塔挂线点上方利用塔身采用遥控飞机放迪尼玛绳主承力绳，利用迪尼玛绳绝缘性和高强度张牵承力，与横绳及吊绳连接两眼滑车，作为吊线挂两眼滑车并相隔 米用限位绳在跨越点上限位，通过吊点滑车内牵引绳，牵引导地线，跨越电力线上方必须为绝缘迪尼玛绳→停电或不停电封网→架线期间采用不停电的施工方法（本次跨越采用不停电的方式）。
停电跨越施工方案
筠连县城北（景阳）110千伏输变电新建工程(筠连县陈村—景阳110kV线路新建工程)跨越停电施工方案特变电工股份有限公司二〇一六年七月目录一、编制依据。
1二、工程概况。
1三、跨越施工方案。
1四、停电封网、带电跨越施工的基本规定。
2五、停电封网、带电跨越的安全保障措施。
2六、施工组织措施。
5七、施工技术措施。
7八、施工安全措施。
13九、文明施工与环境保护措施。
19十、应急预案。
21一、编制依据1. 《电力建设安全工作规程》(架空电力线路部分)(DL5009·2-2013)；2. 《110～750kV架空送电线路施工及验收规范》(GB50233-2014)；3. 国家电网公司《输变电工程安全文明施工标准》(Q/GDW 250-2009)；4.《国家电网公司基建安全管理规定》（国家电网基建（2011）1753号）；5. 跨越电力线路架线施工规程(DL/T5106-1999)；6. 《国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）》(国家电网基建〔2011〕1758号)；7.《输变电工程建设标准强制性条文实施管理规程》Q/GBW248-20088.《国家电网公司电力安全工作规程（线路部分）》，（国家电网安监〔2009〕664号）；9.《110千伏－500千伏架空电力线路工程施工质量及评定规程》（DL/T5168－2002）、10.现场实测数据二、工程概况陈村至景阳110kV线路新建工程从在建陈村110kV变电站出线构架起，至拟建景阳110kV变电站进线构架止的单回110kV线路本体设计，线路全长约13.7km。
导线选用JL/G1A-240/30钢芯铝绞线，一根地线选用JLB20A-95铝包钢绞线，另一根地线选用OPGW-90复合光缆。
全线铁塔共38基，耐张塔26基，直线塔12基，全线主要交叉跨越35kV电力线2次，10kV电力线15次，10kV以下电力线18次。
为保证筠连县陈村—景阳110kV线路新建工程的架线工程顺利施工，保证被跨越线路的安全运行，提高施工安全管理水平，保障施工人员的身心健康和控制预防事故的发生，针对即将开始的放紧线分部工程施工工序，项目部本着“安全第一、预防为主、综合治理”的原则，制跨越电力线路施工四措一案，在施工中各级施工人员必须从思想上高度重视安全工作，在行为上遵守电力建设安全工作规程，依据安全施工措施操作，确保工程安全顺利开展。
“跨越带电运行电力线路跨越架搭设、拆除”安全风险预控措施
You don't have that many viewers, don't be so tired.整合汇编简单易用（页眉可删）“跨越带电运行电力线路跨越架搭设、拆除”安全风险预控措施本措施包括施工准备阶段、跨越架搭设、安全措施等方面，分析具体的风险预控措施，安全风险预控措施如下：一、施工准备阶段安全风险控制措施1. 在开工前编写完整、有效的专项施工方案（含安全技术措施）。
施工方案经施工单位职能部门审核、总工程师审批，报监理项目部审查、业主项目部批准后实施。
2. 跨越架搭设作业属于固有三级安全风险，作业前，按规定办理《电网工程安全施工作业票B》。
3. 向所有参加施工作业人员进行安全技术交底，指明作业过程中的危险点及安全注意事项。
接受交底人员在交底记录上签字。
4. 跨越架搭设前应与运行相关部门取得联系并得到施工许可，办理停电等相关手续。
5. 场地实行封闭管理。
采用插入式安全围栏（安全警戒绳、彩旗，配以红白相间色标的金属立杆）进行围护、隔离、封闭。
并设置施工岗位责任牌、施工友情提示牌、安全警示牌、主要机械设备操作规程牌等安全标志、标识。
还应配备一定数量的消防器材，配置急救箱（包）。
二、钢管跨越架搭设规定1. 钢管跨越架宜用外径48mm-51mm的钢管，立杆和大横杆应错开搭接，搭接长度不得小于0.5米。
2. 钢管跨越架所使用的钢管，如有弯曲严重、磕瘪变形、表面有严重腐蚀、裂纹或脱焊等任一情况的，则严禁使用。
3. 钢管立杆底部应设置金属底座或垫木，并绑扫地杆。
4. 跨越架两端及每隔6-7根立杆应设置剪刀撑、支杆或拉线。
拉线的挂点或支杆或剪刀撑的绑扎点应设在立杆与横杆的交接处，且与地面的夹角不得大于60度。
支杆埋入地下的深度不得小于0.3米。
5. 跨越架的立杆的间距2米，大横杆的间距1.2米，小横杆的水平间距4米、垂直间距1.2米。
6. 跨越架的中心应在线路中心线上，且架顶两侧应设外伸羊角，其宽度、长度应满足以下规定：越架长度：L=（D+4）/sinα（米）其中：D：新建线路两边线间的水平距离（米）；α：新建线路与被跨线路的交叉角。
跨越电力线路施工技术方案
500千伏鹤壁变220千伏送出工程I标段跨越施工方案500千伏鹤壁变220千伏送出工程I标段施工项目部2013年1月500千伏鹤壁变220千伏送出工程I标段跨越施工方案审批页批准：年月日审核：年月日编写：年月日目录一、...................................................................................... 工程概况二、...................................................................................... 现场参数三、.......................................................... 现场组织机构及责任分工四、...................................................................................... 天气情况五、...................................................................................... 施工方案六、.............................................. 危险点分析及作业安全注意事项七、...................................................................................... 应急预案一、适用范围二、组织机构及职责三、应急预案的启动和响应四、应急处理措施五、注意事项六、应急处理预案的演练七、应急处理现场指挥部人员组成及联系方式一、工程概况：线路名称：500千伏鹤壁变220千伏送出工程I标段线路全长：全线共32.5千米线路额定电压：220 千伏回路数：双回路导线型号： 2×LGJ-400/35钢芯铝绞线地线型号：为JLB40-150铝包钢绞线光缆：为24芯OPGW光缆铁塔型式及数量：共用杆塔:91基全线采用钢筋混凝土柔性基础。
无跨越架带电跨越35kV线施工方案

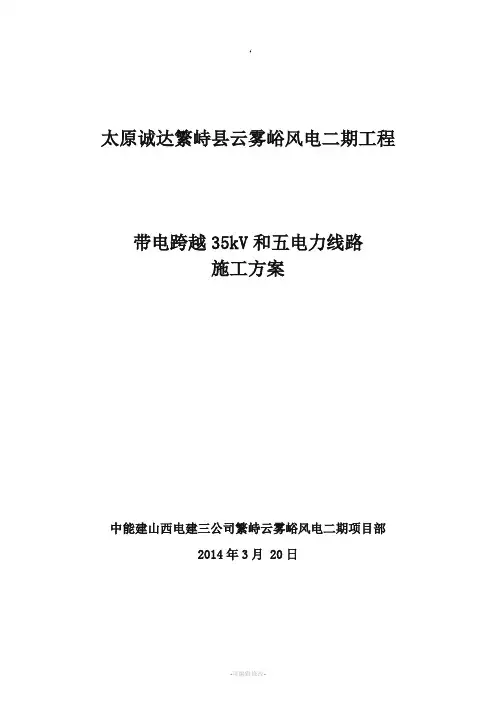

‘太原诚达繁峙县云雾峪风电二期工程带电跨越35kV和五电力线路施工方案中能建山西电建三公司繁峙云雾峪风电二期项目部2014年3月20日编制：审核：批准：目录1、编制依据 (1)2、工程概况及说明 (1)3、技术措施 (2)4、安全措施 (6)第一章编制依据1、《架空送电线路导线及避雷线施工工艺规程(SDJ226－87)》2、《超高压架空输电线路张力架线施工工艺导则(SDJJ2－87)》3、《高压绝缘于瓷件技术条件(GB772－87)》4、《电力建设安全工作规程(架空电力线路部分，DL5009.2－2004)》5、《电信网光纤数字传输系统工程及验收暂行技术规定（YDJ44-1989）》6、《用于架空电力线路的光纤复合架空地线（OPGW）》（IEEE-1138）7、《建设工程施工管理规范》GB/T50326－20018、《工程建设强制性条文：电力工程部分》9、《电力建设工程重点项目质量监督检查典型大纲》10、《国家电网公司输变电工程施工工艺示范手册》11、《国家电网公司输变电工程标准化施工手则》12、《输变电工程建设标准强制性条文实施管理规程》（国家电网科〔2009〕642 号）第二章工程概况及说明一、工程概况：1、工程概况: 本线路为太原诚达繁峙云雾峪风电场二期集电线路工程，共有A、B、C三条35kV线路，线路全长27.739km，其中双回路段约0.15km,单回路段长27.589km。
导线型号选用JL/G1A－150/25型钢芯铝绞线，避雷线一根选用GJ—35钢绞线。
2、不停电跨越线路：GC8-GC9架设导地线不停电跨越35KV和五线#103-#104杆。
二、组织措施：1、组织机构（1）现场施工负责人：杜春晖。
（2）现场安全负责人：文仁贤。
（3）本次施工投入技工人数7人，民工18人。
2、工作任务：完成GC3-GC19耐张段架设导地线；架线过程中必须跨越1条35kV线路（共1处），即GC8-GC9段线路跨越35kV和五线#103-#104杆。
±800kV特高压直流输电线路无跨越架跨越架线技术措施

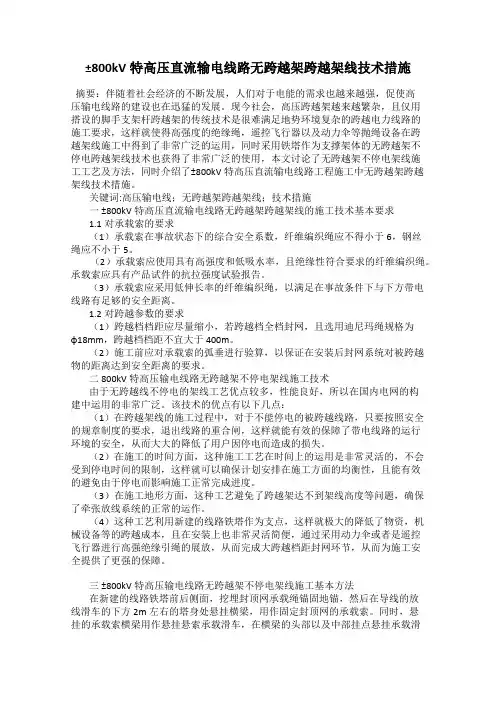

±800kV特高压直流输电线路无跨越架跨越架线技术措施摘要：伴随着社会经济的不断发展，人们对于电能的需求也越来越强，促使高压输电线路的建设也在迅猛的发展。
现今社会，高压跨越架越来越繁杂，且仅用搭设的脚手支架杆跨越架的传统技术是很难满足地势环境复杂的跨越电力线路的施工要求，这样就使得高强度的绝缘绳，遥控飞行器以及动力伞等抛绳设备在跨越架线施工中得到了非常广泛的运用，同时采用铁塔作为支撑架体的无跨越架不停电跨越架线技术也获得了非常广泛的使用，本文讨论了无跨越架不停电架线施工工艺及方法，同时介绍了±800kV特高压直流输电线路工程施工中无跨越架跨越架线技术措施。
关键词:高压输电线；无跨越架跨越架线；技术措施一 ±800kV特高压直流输电线路无跨越架跨越架线的施工技术基本要求1.1对承载索的要求（1）承载索在事故状态下的综合安全系数，纤维编织绳应不得小于6，钢丝绳应不小于5。
（2）承载索应使用具有高强度和低吸水率，且绝缘性符合要求的纤维编织绳。
承载索应具有产品试件的抗拉强度试验报告。
（3）承载索应采用低伸长率的纤维编织绳，以满足在事故条件下与下方带电线路有足够的安全距离。
1.2对跨越参数的要求（1）跨越档档距应尽量缩小，若跨越档全档封网，且选用迪尼玛绳规格为φ18mm，跨越档档距不宜大于400m。
（2）施工前应对承载索的弧垂进行验算，以保证在安装后封网系统对被跨越物的距离达到安全距离的要求。
二 800kV特高压输电线路无跨越架不停电架线施工技术由于无跨越线不停电的架线工艺优点较多，性能良好，所以在国内电网的构建中运用的非常广泛。
该技术的优点有以下几点：（1）在跨越架线的施工过程中，对于不能停电的被跨越线路，只要按照安全的规章制度的要求，退出线路的重合闸，这样就能有效的保障了带电线路的运行环境的安全，从而大大的降低了用户因停电而造成的损失。
（2）在施工的时间方面，这种施工工艺在时间上的运用是非常灵活的，不会受到停电时间的限制，这样就可以确保计划安排在施工方面的均衡性，且能有效的避免由于停电而影响施工正常完成进度。
kV及35kV电力线跨越施工方案
黄金埠电厂～鹰潭～乐平500kV输电线路工程（C标段）10kV及35kV电力线跨越施工措施江西省水电工程局黄金埠电厂～鹰潭～乐平500kV输电线路工程C标段项目部2006年08月一、跨越10kV～35kV线路概况黄金埠电厂～鹰潭～乐平500kV送电线路工程C标段跨越10kV电力线9次、35kV电力线1次。
二、跨越施工方法及要求：本工程所跨10kV及35kV电力线，优先考虑搭设跨越架带电跨越，由于受地形限制，无法搭设跨越架，申请停电跨越。
2．1跨越施工流程图2．1．1带电跨越流程图2．1．2停电跨越流程图2．2跨越架型式选择跨越架主要采用毛竹搭设，10kV跨越架一般结构型式为“双侧双排”；双杆架设或虽为单杆架设但跨越处地形特殊的应当采用“双侧三排”，其中有两排直接到顶，最外一排在高度为全高的倍时止。
跨越架采用毛竹或安全网封顶，跨越架两侧均设置拉线。
2．3毛竹跨越架结构尺寸及搭设要求2．3．1跨越架架顶宽度（横线路方向有效遮护宽度）B：B≥［2（Zx+）+b］/sinγB—跨越架架顶宽度, m;Zx本工程导线在安装气象条件下,在跨越点处风偏距离, m;b—本工程导线边线间水平距离, m;γ—跨越交叉角。
风偏计算式:Zx=［x（l-x）/2H+］x—跨越点至任一邻塔距离;l—跨越档档距;H—本工程导线放线水平张力。
2．3．2跨越架结构尺寸:B10kV线跨越架（双侧双排）10kV线跨越架（双侧三排）跨越架立杆、大横杆及小横杆间距分别如下：立杆：1.5m 大横杆：1.2m 小横杆：0.8m2.3.3 跨越架与被跨越线路的最小安全距离：(1)封顶杆(网)与导线垂直距离a≥1.5m(2)架面与导线水平距离b≥1.5m10kV单杆架设的跨越架采用毛竹封顶，双杆架设的跨越架用不小于φ14的尼龙绳编网封顶。
孔间距30cm，交错满布；2.3.5 跨越架两侧设置不少于4组φ钢丝绳拉线。
每组拉线由上下两层组成，上层拉线与地面夹角不大于60°，上下层拉线共锚；角铁桩采用1.5m长的三连桩，角铁桩入土深度不少于1米，田里可采用地钻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

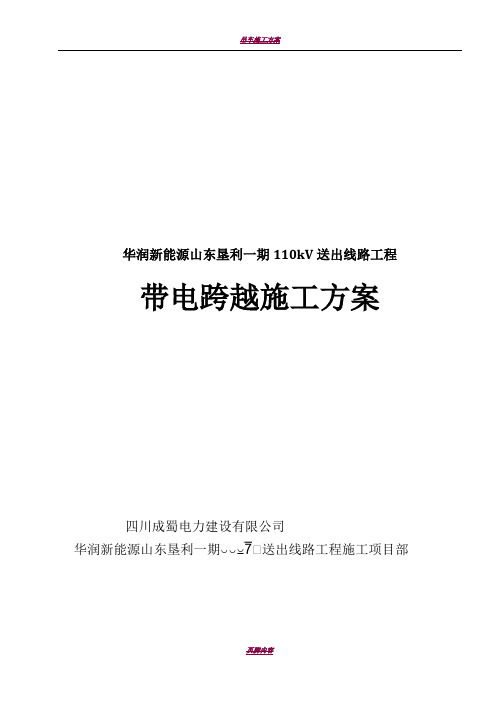

华润新能源山东垦利一期110kV送出线路工程带电跨越施工方案四川成蜀电力建设有限公司华润新能源山东垦利一期110kV送出线路工程施工项目部编写：年月日审核：年月日批准：年月日目录一、编制依据 ................................................................. 错误!未定义书签。
二、概况简介 ................................................................. 错误!未定义书签。
三、现场查勘 (2)四、施工方法的选择 (2)五、跨越施工方案 (3)六、跨越电力线架线施工 (6)七、组织措施 (7)八、安全措施 (8)九、施工危险点分析及预防.......................................... 错误!未定义书签。
十、环境保护措施 ......................................................... 错误!未定义书签。
十一、施工时间初步安排.............................................. 错误!未定义书签。
十二、强制性条文规定 ................................................. 错误!未定义书签。
附图跨越施工示意图 ................................................. 错误!未定义书签。
一、编制依据《110～500kV架空送电线路施工及验收规范》（GB50233－2005）；《110～500kV架空电力线路工程施工质量及评定规程》（DL/T5168－2002）;《国家电网公司输变电工程安全文明施工标准化工作规定》;《国家电网公司安全工器具管理规定》;《国家电网公司安全生产规程规定》;《防止电力生产人身安全事故六项重点安全措施》；《国家电网公司电力建设安全健康与环境管理工作规定》；《国家电网公司输变电工程施工危险点辨识及预控措施》；《中华人民共和国工程建设标准强制性条文电力工程部分》(2006年版)；二、跨越概况简介工程概况：线路全长：；全线杆塔35基（其中终端钢管杆（异形杆）1基，角钢转角杆塔13基，角钢直线杆塔21基）；导线选用JL/LB20A-300/40型铝包钢芯铝绞线，全线架设两根地线，全部为OPGW光缆。
1、本工程G1-G9,G32-G33,G34-G35耐张段放紧线、其中G1-G2跨越10kV 电力线一条，G32-G33跨越35kV电力线一条，G34-G35跨越10kV电力线两条，35kV电力线一条。
3、跨越点导线JL/LB20A-300/40型铝包钢芯铝绞线，架设OPGW 光缆两根。
三、施工方法的选择根据现场查勘及跨越点施工条件，跨越点对地距离高，不利于搭设跨越架，根据跨越档距相对较小的特点，对该跨越点跨越施工采用不停电跨越方式，采用迪尼玛绳张牵吊绳，方案的方法进行跨越施工。
此方法的优点在于不搭设跨越架，仅采用在两新建塔挂线点上方利用塔身采用遥控飞机放迪尼玛绳主承力绳，利用迪尼玛绳绝缘性和高强度张牵承力，与横绳及吊绳连接两眼滑车，作为吊线挂两眼滑车并相隔15米用限位绳在跨越点上限位，通过吊点滑车内牵引绳，牵引导地线，跨越电力线上方必须为绝缘迪尼玛绳→停电或不停电封网→架线期间采用不停电的施工方法（本次跨越采用不停电的方式）。
四、跨越施工方案1、施工准备跨越前应进行施工准备，包括对跨越物的测量，了解跨越架导电体对带电导线的距离以及封顶绝缘材料的特性等。
跨越架的宽度应满足需保护的架空线在风偏后（V=10m/小时）跨越处二边各有20m的保护范围。
绵纶绝缘绳、迪尼玛绳技术特性跨越封网绳索的承载力：封网承托绳φ14迪尼玛绳，单位重量mm)，破断力18t(180000N)封网承托绳φ15钢丝绳，单位重量mm)，破断力(138000N)封网承托绳φ16迪尼玛绳，单位重量mm)，破断力(211000N)封网承托绳φ18迪尼玛绳，单位重量mm)，破断力(296000N)2、跨越网施：1) 转角塔在下横担5米-6米处绑扎500×500断面钢架，直线塔在下横担8米-9米处水平绑扎500×500断面钢架，钢架连接孔应全部用螺栓填满并紧固，钢架的水平位置应与距三轮放线滑车底部垂距为米。
2) 用Φ15×3m规格钢丝绳将钢架与塔身固定，两外侧固定在铁塔主材上，中间部分间距应均匀。
Φ15钢丝绳绑扎时应收紧，尾端用5t U型环封死。
3) 用Φ15钢丝套在左、右两侧四处钢架挂封网滑车位置与塔身主材连接，并用5t U型环封死，连接时用5t葫芦或5t双钩收紧，使Φ15钢丝套处紧固状态。
4）用Φ15钢丝绳在四个挂封网滑车处与塔身后侧主材作反向水平拉线，拉线制作时用6t葫芦或5t双钩收紧钢丝绳，尾端用5tU型环封死。
5）为防止钢架在封网后向内弯曲，在左、右两侧封网滑车处用Φ15钢丝绳对铁塔顺线路对地打反向拉线，拉线应对地夹角拉线应对地夹角拉线应对地夹角拉线应对地夹角应小于应小于应小于应小于45度。
6）将封网5t滑车悬挂在钢架上，挂滑车Φ15钢丝套必须与钢架四根主材缠绕连接，使钢架在封网后四根主材均匀受力；因封网迪尼玛绳封网后通过悬挂滑车在后侧主材固定，5t滑车的闭口部分应在靠塔身侧，开口部分不受迪尼玛绳侧向力并用铁丝封死。
7）钢架绑扎固定完后，在晴好天气下，利用动力伞展放Φ4迪尼玛绳，将迪尼玛绳两端分别抛至跨越塔两端，然后利用Φ4迪尼玛绳引渡Φ8迪尼玛绳,利用Φ8迪尼玛绳在塔身两侧分别引渡4-6根Φ18迪尼玛承托绳，每根尼玛绳分别穿过悬挂于钢架上的滑车引地上锚固与地面锚桩坑，并用手板葫芦收紧固定。
8）Φ18迪尼玛绳在引渡完成后，通过钢架上5t滑车及5t塔身腰滑车在塔身主材处锚固，锚固处需用方木、麻布包垫并多层缠绕锚孔。
滑车槽口部分用胶布包扎或套上胶管以防长时间震动使迪尼玛绳受损。
9)在一侧塔身上布置Φ13丙纶网，丙纶网两边用专用滑动卡具分别固定于最外侧两根Φ18迪尼玛绳上，固定距离约500-800，使用Φ8迪尼玛绳自承托绳上方引渡丙纶网，待丙纶网将被跨越线路全部覆盖后将两侧引渡绳经过塔身引渡滑车固定于地锚上，用手板葫芦收紧固定，防止在使用过程中丙纶网位移。
3、跨越网的拆除跨越网的拆除即搭设横梁的逆过程4、跨越封网施工注意事项：1）现场放样，测量被跨越线路的高度（地线），宽度（边导线之间），与跨越线路的交叉角以及与跨越线路交叉点高度变化。
2）以跨越封网绳弧垂距被跨越线路边导线的空中垂直距离满足下表要求：表1 跨越架与电力线路的最小安全距离表（m）表2 绝缘工具的有效长度工具名称在带电体附近进行高处作业时，与带电体的最小安全距离必须满足表3的规定。
表3 高处作业与带电体的最小安全距离3）封网滑车外侧挂在距离中横担边线外米处，内侧挂在上横担边线内米处，左右两端每侧封网宽度为6米。
由于地线挂点与下导线挂点之间有一定的水平距离，因此跨越架的布置要以地线支架与下导线挂点中心线为基准,使地线和下导线均在绝缘网保护范围内。
五、跨越电力线架线施工1 展放导引绳通过遥控飞机施放φ4迪尼玛绳，然后通过φ4迪尼玛绳带φ18导引绳，当导引绳通过封顶网时及牵引承力索时带过的φ18绝缘绳将其从绝缘封顶网上牵过。
展放全过程中，跨越处必须设置专人监护。
2展放牵引绳当本架线区段的导引绳放通后，在张力场将导引绳与φ22牵引绳（或地线）连接，并按正常张力放线方式牵放导地线，在整个牵放过程中，应控制张力避免与落下的导地线接触。
（1）跨越前应进行施工准备，包括对跨越物的测量，了解导电体对带电导线的距离以及封顶绝缘材料的特性等。
（2）绵纶绝缘绳、迪尼玛绳技术特性（3）跨越封网绳索的承载力：封网承托绳φ10迪尼玛绳，单位重量mm)，破断力(92000N)封网承托绳φ14迪尼玛绳，单位重量mm)，破断力18t(180000N)封网承托绳φ16迪尼玛绳，单位重量mm)，破断力(211000N)六、跨越施工：1），在晴好天气下，利用飞机展放Φ4迪尼玛绳，将迪尼玛绳两端分别抛至跨越塔两端，然后利用Φ4迪尼玛绳引渡Φ10迪尼玛绳,利用Φ10迪尼玛绳在塔身两侧分别引渡1根Φ14迪尼玛承托绳，Φ14迪尼玛绳在引渡完成后，通过钢架上5t滑车及5t塔身腰滑车在塔身主材处锚固，锚固处需用方木、麻布包垫并多层缠绕锚孔。
滑车槽口部分用胶布包扎或套上胶管以防长时间震动使迪尼玛绳受损。
2)在一侧塔身下方布置Φ10迪尼玛绳，两边用专用滑动卡具分别固定于塔身，固定距离具上承力绳约500-800，使用Φ10迪尼玛绳自承托绳上方引渡Φ10迪尼玛绳至被跨越线路全部覆盖后将两侧引渡绳经过塔身引渡滑车固定于地锚上，用手板葫芦收紧固定，防止在使用过程中吊点滑车位移。
然后自吊点滑车内采用绝缘绳索牵引导地线至耐张铁塔挂线紧线。
导线弧垂紧好挂线后利用两侧绳索牵回吊线滑车重新部绳放线。
3、跨越绳的拆除跨越绳的拆除即搭设的逆过程4、跨越封网施工注意事项：1）现场放样，测量被跨越线路的高度，宽度（边导线之间），与跨越线路的交叉角以及与跨越线路交叉点高度变化。
2）以跨越封网绳弧垂距被跨越线路边导线的空中垂直距离满足下表要求：表1 绝缘工具的有效长度工具名称在带电体附近进行高处作业时，与带电体的最小安全距离必须满足表3的规定。
表2 高处作业与带电体的最小安全距离左右两端每侧封网宽度为20米。
由于地线挂点与下导线挂点之间有一定的水平距离，因此跨越架的布置要以地线支架与下导线挂点中心线为基准,使地线和下导线均在保护范围内。
七、组织措施1. 劳动力组织表7-1 劳动力组织2. 施工组织组织机构项目负责人：向样现场工作负责人：汪勇工程安全负责人：龙攀工程技术质量负责人：汪斌施工小组负责人：高建华材料施工工器具负责人：向子荣施工组织分工：负责人高建华，工作班人员共15人，民工20人。
施工前的准备工作：紧线地锚等场地工器具及施工前的工作准备完毕。
3、施工主要工器具：备注：本表为单个跨越架所使用的跨越工、器具材料，在施工过程中以上工具材料准备1套，以保证线路的跨越施工。
八、安全措施越线网的施工是架线工程其中的一个重要施工工序，是一种整体性很强的施工流程，任何一个微小环节出现问题，都将使整个工序停顿而造成很大的窝工浪费，甚至发生事故。
因此每一名工作人员都要尽职尽责，严把安全、质量关。
1、凡参加特殊跨越的施工人员必须掌握跨越施工方法并熟悉安全施工措施，经本单位组织培训和技术交底后方可参加跨越施工。
2、安全职责：现场安全负责人安全职责：协助现场负责人对现场布置情况，施工工器具进行检查，制止各种违章作业，对现场高空作业进行监护，对本现场的安全工作负责。
