ABB断路器参数调试讲义

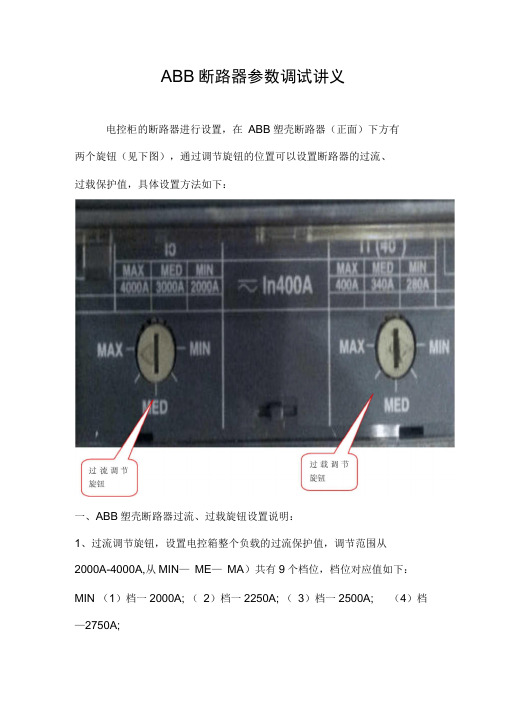

ABB断路器参数调试讲义ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir 的含义是什么？框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
ABB断路器参数调试讲义
ABB断路器参数调试讲义一、导言二、断路器参数调试的步骤1.断路器的额定电流设置断路器的额定电流应根据实际负载情况进行设置，通常应略大于实际负载电流，以确保断路器能够正常工作。
额定电流的设置可以通过断路器的额定电流旋钮进行调节。
2.断路器的过负荷保护调试过负荷保护是断路器的一种重要保护功能，用于防止负载电流超过额定电流而导致断路器跳闸。
在调试过负荷保护时，应首先设置断路器的过负荷保护电流值，通常为额定电流的1.2倍。
之后，通过调节过负荷保护方面的参数，如过负荷保护延时时间和瞬时过负荷保护系数等，来确保断路器在负荷电流超过设定值时能够及时跳闸。
3.断路器的短路保护调试短路保护是断路器的另一种重要保护功能，用于防止短路电流造成设备损坏和人身安全事故。
在调试短路保护时，应设置断路器的短路保护电流值，通常为额定电流的5倍。
此外，还需要根据实际情况调整短路保护方面的参数，如短路保护延时时间和瞬时短路保护系数等，以确保断路器能够在短路电流出现时迅速跳闸。
4.断路器的漏电保护调试漏电保护是断路器的另一个重要保护功能，用于检测线路中的漏电流，以避免触电事故的发生。
在调试漏电保护时，需要设置断路器的漏电保护灵敏度，通常为30mA。
此外，还需要根据实际情况调整漏电保护方面的参数，如漏电保护延时时间和瞬时漏电保护系数等，以确保断路器能够在漏电流超过设定值时及时跳闸。
三、断路器参数调试的方法1.参数调节工具断路器参数调试需要使用专门的参数调节工具，如ABB断路器调试软件等。
在使用参数调节工具之前，应先了解其使用方法和相关操作步骤。
2.参数调节流程断路器参数调试的流程一般为：首先连接参数调节工具与断路器，在参数调节工具中设置所需的参数数值，然后通过参数调节工具将参数数值写入断路器中，最后验证参数设置是否生效。
3.参数调整注意事项在进行参数调试时，需要注意以下几个方面：（1）确保断路器处于安全状态，避免操作误触发断路器跳闸。
ABB断路器参数调试讲义(完整资料).doc
【最新整理，下载后即可编辑】ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A ；MAX （9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范过流调节旋钮过载调节旋钮围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
ABB断路器参数调试讲义全
ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：过载调节过流调节旋钮旋钮一、 ABB塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从 MIN—MED—MAX共有 9 个档位，档位对应值如下：MIN（1）档— 2000A; （2）档— 2250A; （3）档— 2500A; （4）档—2750A;MED（5）档— 3000A; （6）档— 3250A; （7）档— 3500A; （8）档学习资料整理分享—3750A；MAX（9）档— 4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A— 400A，从 MIN—MED—MAX共有 9 个档位，档位对应值如下：MIN（1）档— 280A; （ 2）档— 295A; （3）档— 310A; （4）档—325A;MED（5）档— 340A; （ 6）档— 355A; （7）档— 370A; （8）档—385A;MAX（9）档— 400A;二、 ABB断路器机型设置说明供电电油泵功率系统电流断路器参数设置机型号断路器容过载值调过流值调压（ V）（ KW）值量整整EBZ100型380 55 115.0 400A 1 档 1 档EBZ132型380 55 134.0 400A 1 档 1 档380 75 143.5 400A 1 档 1 档380 75 159.7 400A 1 档 1 档EBZ160型380 90 171.4 400A 1 档 1 档380 110 181.7 400A 1 档 1 档EBZ200型380 110 206.1 400A 3 档 1 档380 132 218.1 400A 4 档 1 档EBZ200H型380 110 206.1 400A 3 档 1 档380 132 218.1 400A 4 档 1 档EBZ100 380 55 196.7 400A 2 档 1 档EBZ132型380 55 231.7 400A 5 档 1 档380 75 248.9 400A 6 档 1 档380 75 277.1 400A 8 档 2 档EBZ160型380 90 297.1 400A 9 档 2 档380 110 315.1 400A 9 档 2 档EBZ230 380 132 252.1 400A 7 档 2 档EBZ260H 380 132 277.2 400A 7 档 2 档380 160 290.4 400A 8 档 2 档学习资料整理分享EBZ318H 380 200 349.5 400A 9 档3 档三 ABB断路器低压断路器的参数详解3.1 、空气断路器的框架电流 Iu 、额定电流 Ie 、额定电流整定值 Ir 的含义是什么？框架电流 Iu ：又称为额定不间断电流。
ABB断路器参数调试讲义
ABB 断路器参数(cānshù)调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节(ti áoji é)旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载(gu òz ài)旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载(f ùz ài)的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应(du ìy ìng)值如下：过流调过载调MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载(guòzài)调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应(duìyìng)值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置(shèzhì)说明三ABB断路器低压(dīyā)断路器的参数详解3.1、空气断路器的框架电流(diànliú)Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架(kuànɡ jià)电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作(gōngzuò)电流Ie：指在规定条件下，能保证电器正常工作的电流值。
ABB断路器全参数调试讲义全
ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A-4000A,从MIN—ME—MA）共有9个档位，档位对应值如下：MIN （1）档一2000A; （2）档一2250A; （3）档一2500A; （4）档—2750A;MED（5）档一3000A; （6）档一3250A; （7）档一3500A; （8）档—3750A;MAX(9)档一4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A 从MIN—ME—MAX共有9个档位，档位对应值如下：MIN (1)档一280A; ( 2)档一295A; (3)档一310A; (4)档—325A;MED(5)档一340A; ( 6)档一355A; (7)档一370A; (8)档—385A;MAX(9)档一400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？*框架电流Iu :又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流le :指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
*额定电流整定值Ir :这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
* 比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 - 1)Ie 可调。
ABB断路器全参数调试讲义全
ABB断路器全参数调试讲义全一、背景介绍ABB断路器是一种广泛应用于电力系统中的电气设备，用于保护电力系统免受过电流和故障电流的损害。
断路器的工作参数需要进行调试，以确保其可以正常工作并按照要求进行保护。
为了提高调试效率和保证安全，下面将介绍ABB断路器全参数调试的讲义。
二、调试步骤1.前期准备（1）检查断路器的外部连接情况，确保其与电力系统连接正确。
（2）检查断路器的供电情况，确保电源电压稳定。
（3）查看断路器的接线盒，检查线缆连接是否松动。
2.调试电流保护（1）将断路器连接到电力系统，并确保电流传感器正确安装。
（2）给断路器施加额定电流，检查电流保护功能是否正常。
（3）逐步增加电流，观察断路器的动作情况并记录。
（4）根据要求，调整断路器的电流保护参数，使其能够准确地进行过电流保护。
3.调试短路保护（1）将断路器连接到电力系统，并确保电流传感器正确安装。
（2）给断路器施加额定电压，通过电源直接连接到断路器。
（3）在远方给电力系统施加短路故障，通过同步信号发送到断路器。
（4）观察断路器的动作情况和短路电流大小，并记录。
（5）根据要求，调整断路器的短路保护参数，使其能够准确地进行短路保护。
4.调试过载保护（1）将断路器连接到电力系统，并确保电流传感器正确安装。
（2）给断路器施加额定电压，通过电源直接连接到断路器。
（3）在电力系统负载端逐步增加负载电流，观察断路器的动作情况并记录。
（4）根据要求，调整断路器的过载保护参数，使其能够准确地进行过载保护。
5.调试欠电压保护（1）将断路器连接到电力系统，并确保电压传感器正确安装。
（2）在远方给电力系统施加欠电压故障，通过同步信号发送到断路器。
（3）观察断路器的动作情况和电压大小，并记录。
（4）根据要求，调整断路器的欠电压保护参数，使其能够准确地进行欠电压保护。
6.调试过电压保护（1）将断路器连接到电力系统，并确保电压传感器正确安装。
（2）在电力系统给负载断电后，逐步增加电压，观察断路器的动作情况并记录。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A; MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A ； MAX （9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A —400A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A; MED （5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A; MAX （9）档—400A;二、ABB 断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
3.2、极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义是什么？•极限短路分断能力Icu断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使用。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节围从280A —400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
