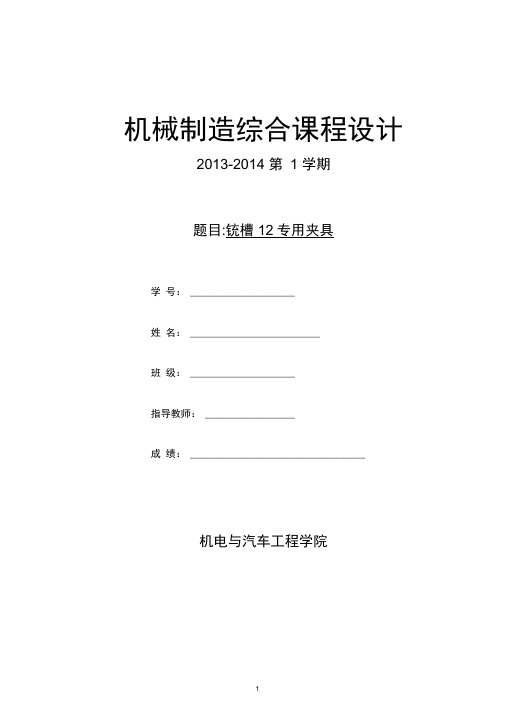

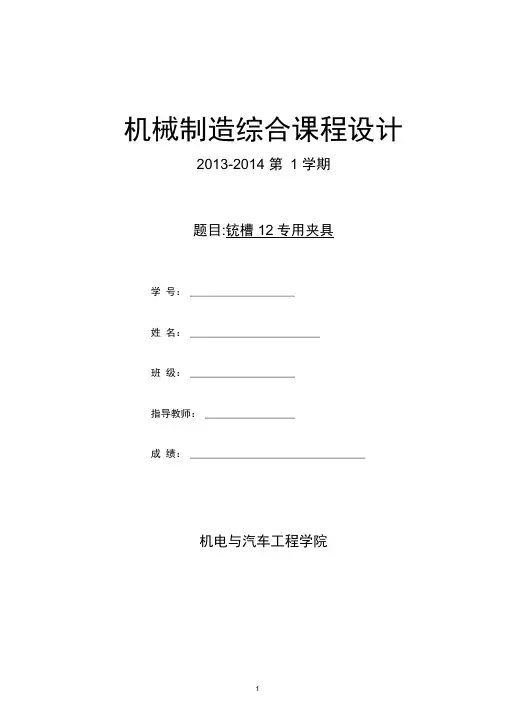

机床夹具课程设计任务书铣槽_12专用夹具

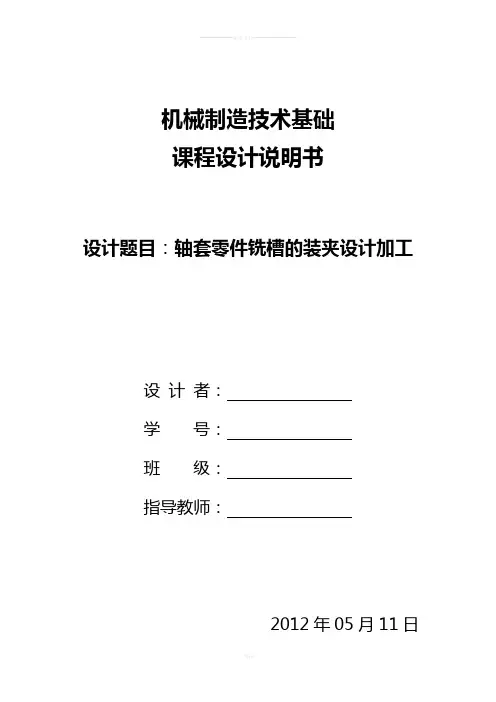

机械制造技术基础课程设计说明书设计题目：轴套零件铣槽的装夹设计加工设计者：学号：班级：指导教师：2012年05月11日题目：轴套零件铣槽的装夹设计加工内容：1、零件本工序的加工要求分析；2、确定夹具类型；3、拟定定位方案和选择定位元件；4、确定夹紧方案；5、确定对刀装置；6、夹具精度分析和计算；7、绘制夹具总图；8、绘制夹具零件图样；9、编写设计说明书；目录一、零件图 (3)二、零件本工序的加工要求分析 (3)三、确定夹具类型 (3)四、拟定定位方案和选择定位元件 (3)五、确定夹紧方案 (5)六、确定对刀装置 (5)七、夹具精度分析和计算 (6)八、工艺规程设计 (6)九、填写机械加工工艺过程卡和机械加工工序卡（另附） (8)小结 (9)参考文献 (9)一、零件图如图所示为轴套类零件图样。

现需设计铣两槽5+00.2 mm的铣夹具。

二、零件本工序的加工要求分析本工序的加工要求，在实体上铣出两通槽，槽宽为5+00.2 mm，槽深为27-0.50 mm，两槽在圆周方向上互成60°±30′角度，表面粗糙度为12.5本工序之前，外圆、内孔及两端均已加工完毕。

本工序采用φ5mm标准键槽铣刀在立式铣床上，一次装夹六件进行加工。

三、确定夹具类型本工序加工的是两条在圆周上互成60度角的纵向槽，因此，宜采用直线进给一段带有正六棱柱的专用铣夹具。

四、拟定定位方案和选择定位元件（一）定位方案1．以φ32 0+0.039mm内孔、孔端面作为定位基准，限制工件四个自由度。

2．以+0.021+0.00260φmm 外圆柱面，孔底端面作为定位基准，限制工件四个自由度。

（二）定位方案的比较定位方案（1）优点：能够很方便的将零件定位并且也有利于加工，对于角度的尺寸6030︒±'也比较好控制。

缺点：由于采用内孔定位则需要采用心轴，用心轴将六个零件固定并、夹紧，然后在将心轴固定在夹具上。

这样中间就会产生误差，由于采用心轴定位，因此心轴与零件内孔是采用间隙配合，从而造成尺寸不正确见图（1）：图（1）定位方案（2）优点：由于采用外圆柱面作为定位基准，因此装夹和定位方便，夹具简单。

铣床夹具设计说明书铣床夹具设计说明书篇一：铣床专用夹具设计说明书摘要我国社会主义现代化要求机械制造工业为国民经济各部门的技术进步、技术改造提供先进、高效的技术装备，它首先要为我国正在发展的产业包括农业、重工业、轻工业以及其它产业提供质量优良、技术先进的技术装备，同时还要为新材料、新能源、机械工程等新技术的生产和应用提供基础装备。

本论文是结合目前实际生产中，通用夹具不能满足生产要求，用通用夹具装夹工件效率低、劳动强度大、加工质量不高，而且往往需要增加划线工序，本论文为铣床专用夹具，主要包括夹具的定位方案，夹紧方案、对刀方案，夹具体的设计及加工精度等方面的分析。

本夹具能在加工常规零件的时候使质量进一步提升，并降低劳动强度，能在保证产品质量加工精度的同时批量生产，从而降低生产成本。

从而夹具的使用在某种程度上提高实际生产中企业的效益。

因而对夹具知识的认识和学习，在今天显的优为重要起来。

关键词：装备；制造；铣床；专用夹具；AbstractChina's socialist modernization requirements for mechanical manufacturing industry sectors of the national economy progress of technology, technical transformation to provide advanced, effective technical equipment, it must first for China is in the development of the industry include agricultural, heavy industry, light industry and other industries provide good quality, technical advanced technical equipment, but also for new materials, new energy, mechanical engineering of production and application of new technology provides the basis of equipment.The present paper is combining the actual production, gm can not meet the production requirements, fixture using universal fixture clamping work-piece efficiency, low labor strength, processing quality is not high, and often need to increase crossed process, and special design of a milling machine fixture, mainly including fixture positioning scheme, clamping, of cutter scheme, the concrete and the TAB folder design and machining precision analysis.This fixture can in processing of conventional parts that quality further ascension, and reduce the laborintensity, can guarantee the quality of its products processing precision and batch production, so as to reduce the production cost. Thus fixture use in some extent improve the efficiency of enterprises in practical production. Thus to fixture knowledge know and study the optimal in today's show for important up.Key words: equipment;manufacturing;milling; the machine tool's fixture目录绪论 (1)1. 机床夹具概论 (2)1.1 机床夹具的功能和作用 ................................................ .. (2)1.1.1. 机床夹具的功能 ................................................ .. (2)1.1.2. 机床夹具的作用 ................................................ .. (3)1.2 机床夹具的组成 ................................................ .. (4)1.3 机床夹具的分类及设计要求 (5)1.3.1. 机床夹具的分类 ................................................ .. (5)1.3.2. 机床夹具的设计要求 (7)1.4 机床夹具保证加工精度的原理 ................................................ .. (7) 1.4.1. 机床夹具保证加工精度的工作原理 (7)1.4.2. 使用夹具对工件进行加工时加工误差的组成 (8)1.5 机床夹具的现状及发展方向 ................................................ . (10)2. 零件的分析 (12)3. 工件的定位 (16)3.1 工件的定位方案 (16)3.1.1. 概述 ................................................ .. (16)3.1.2. 限制工件自由度与加工要求的关系 (17)3.1.3. 确定定位方式与定位元件 ................................................ .. (18) 3.2 定位误差的分析与计算 (20)3.2.1. 定位误差的产生原因及计算方法 (20)3.2.2. 定位误差的计算 (22)4. 工件的夹紧 (24)4.1 夹紧装置的组成及基本要求 ................................................ . (24) 4.2 夹紧力的确定 ................................................ . (26)4.2.1. 夹紧力的三要素 (26)4.2.2. 夹紧的动力装置 (28)4.2.3. 夹紧力的分析计算 ................................................ .. (29)5. 对刀元件、连接元件及夹具体 (32)6. 夹具总体结构设计及精度分析 (34)7. 夹具结构工艺性和经济性分析 (38)7.1. 夹具的结构工艺性 ................................................ . (38)7.2. 夹具的经济性分析 ................................................ . (38)总结 .............................................41参考文献 (42)致谢 .............................................43附录A ..............................................44附录B ..............................................50学士学位论文绪论在机械加工过程中，为了保证加工精度，必须固定工件，使工件相对于机床或刀具占有确定的位置，以完成工件的加工和检验。

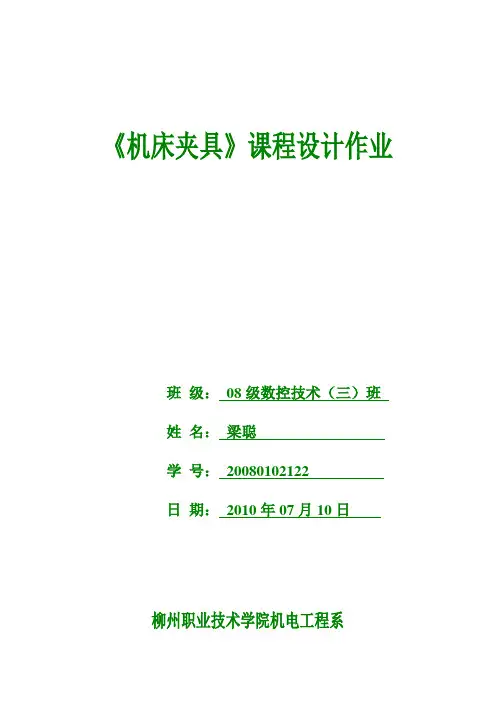

《机床夹具》课程设计作业班级:姓名:学号:日期:柳州职业技术学院机电工程系《机床夹具》课程设计说明书设计题目：设计者：指导教师：柳州职业技术学院机电工程系目录—、任务书 ................................ ・・・4 二、《机床夹具》课程设计说明书明确设计任务，收集原始资料 ....................... 5 1.1.1明确设计任务 . (5)1.1.2收集原始资料 (5)2. 1确定夹具结构方案 (6)2. 1. 1确定定位方案，设计定位元件 ..................... 6 1） 验证基准选择的合理性 .......................... 7 2） 选择两套定位方案进行比较，最终选出合理的定位方案。
