PIC单片机低功耗的实现

基于单片机PIC16F877控制的路灯节能控制器设计路灯在城市道路和居民区的照明中起着至关重要的作用，然而传统的路灯系统通常采用定时开关控制方式，这种方式存在能源浪费的问题。

为了解决这一问题，我们可以采用基于单片机PIC16F877控制的路灯节能控制器设计。

本文将介绍这一控制器的设计原理、硬件和软件实现以及性能特点。

一、设计原理基于单片机PIC16F877控制的路灯节能控制器的设计原理是利用单片机的智能控制功能，通过光敏电阻感应周围环境的亮度，实现根据实际光照情况自动调节路灯亮度的功能。

通过降低路灯亮度，在保证路灯照明效果的前提下，可以有效节约能源消耗，延长路灯的使用寿命，降低维护成本，同时也能减少光污染，对环境保护具有积极的作用。

二、硬件设计1.光敏电阻模块光敏电阻是一种能够根据光照强度改变电阻值的元件，通常用于光敏控制电路中。

在本设计中，光敏电阻模块通过感应周围环境的光照强度，并将其转换为电信号输入到单片机的模拟输入引脚，作为亮度感应的输入信号。

2.功率调节模块功率调节模块采用可调电阻和三极管等元件组成，通过单片机的数字输出引脚控制功率调节元件的通断，实现对路灯亮度的调节。

3.继电器模块继电器模块通过单片机的数字输出引脚控制继电器的通断，实现对路灯的开关控制。

4.显示模块显示模块采用液晶显示屏，用于显示路灯当前的亮度和工作状态。

电源模块提供所需的电压和电流，保证整个控制器的正常工作。

1.初始化设置在软件设计中，首先需要进行单片机的初始化设置，包括模拟输入引脚、数字输出引脚和定时器等模块的设置，以及串行通信接口的初始化设置。

2.光照感应通过模拟输入引脚获取光敏电阻模块传感到的光照强度信号，并进行相应的信号处理，得到当前的亮度值。

3.亮度控制根据当前的亮度值，通过数字输出引脚控制功率调节模块，实现对路灯亮度的调节。

当光照强度较强时，降低路灯亮度；当光照强度较弱时，提高路灯亮度。

4.开关控制5.显示控制通过串行通信接口将当前的亮度值和工作状态发送到液晶显示屏上进行显示。

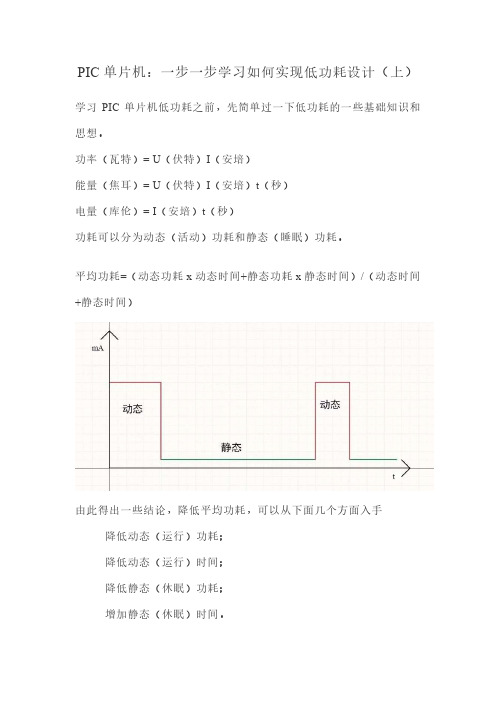

PIC单片机：一步一步学习如何实现低功耗设计（上）学习PIC单片机低功耗之前，先简单过一下低功耗的一些基础知识和思想。

功率（瓦特）= U（伏特）I（安培）能量（焦耳）= U（伏特）I（安培）t（秒）电量（库伦）= I（安培）t（秒）功耗可以分为动态（活动）功耗和静态（睡眠）功耗。

平均功耗=（动态功耗x动态时间+静态功耗x静态时间）/（动态时间+静态时间）由此得出一些结论，降低平均功耗，可以从下面几个方面入手降低动态（运行）功耗；降低动态（运行）时间；降低静态（休眠）功耗；增加静态（休眠）时间。

简单了解这么多，在最后还有一些我自己的积累的经验分享。

下面先进入正式的PIC单片机低功耗学习。

PIC16F184xx有3种省电模式：打盹，空闲，休眠。

功耗：打盹>空闲>休眠。

打盹模式通过减少CPU操作和存储器访问来节能，外设和系统时钟都保持运行。

通过DOZEN=1来进入打盹模式，通过DOZE[2:0]寄存器确定N个周期执行一个指令。

空闲模式空闲模式和打盹不同之处在于，CPU和存储器均关闭。

通过IDLEN=1，再执行SLEEP指令进入空闲模式。

此处回顾一下第一篇时钟的内容，当执行SLEEP指令，就不再有系统时钟了，CPU停止工作；而打盹模式没有执行SLEEP指令，所以有系统时钟，CPU可以理解为处于低速模式。

休眠模式CPU和大部分外设被关闭，是最省电的模式。

通过IDLEN=0,然后执行SLEEP指令进入休眠模式。

实战在MCC中找了找，没有找到低功耗相关的配置选项卡，看来只能在程序中操作。

在之前IO的程序中进行，时钟LFINTOSC，512分频，RA2S 输出。

程序如下。

现象为LED闪烁两次，保持熄灭，说明进入睡眠模式。

SLEEP();指令也可用asm("sleep")；。

接下来测睡眠时的功耗。

需要评估板做一些改动，首先割开J100，这是给MCU供电的线路。

如图篮筐位置然后为MCU供电，并将电流表串入电路中。

PIC单片机低功耗设计吴清荣;丁跃军【摘要】本文主要从实际应用出发,针对单片机内部模块选择、工作条件和振荡方式的选择、I/O管脚处理、Timerl异步时钟方式的使用、休眠模式的应用等几个方面的问题进行了讨论,阐述了PIC单片机在低功耗应用系统中,硬件设计和软件方案所采取的具体措施.【期刊名称】《制造业自动化》【年(卷),期】2011(033)005【总页数】3页(P140-142)【关键词】PIC单片机;低功耗;睡眠状态;振荡方式;硬件设计【作者】吴清荣;丁跃军【作者单位】河南工业技师学院,郑州,450007;河南工业技师学院,郑州,450007【正文语种】中文【中图分类】TP3110 引言目前，电子产品的日趋小型化和智能化，对单片机的低功耗应用提出了更高的要求，尤其是便携式产品、野外检测仪器仪表、海河航标灯和玩具产品，对低功耗的要求更为突出。

设计一个性能良好的低功耗产品，需要从硬件设计、软件设计等多方面综合考虑，是一项较为复杂的系统工作，本文阐述了低功耗设计的几种具体措施。

1 系统设计方面1.1 选择合适的模块PIC系列单片机虽然功耗都很低，但不同的模块电能消耗仍然不同,既便是在同一个系列里，选择的芯片型号不同，它们的电能消耗量也不同! 选型时，要注意资料中详细的参数说明，一般型号后缀为LC的芯片能耗比后缀为C的能耗要小，目前，Microahip公司最新推出了18个引脚的低功耗芯片，如PIC18F1220、PIC18F1320和nW级的芯片如PIC16F627A等，可以根据产品的实际需求，合理地来选择芯片的型号。

1.2 选择合适的工作条件一般单片机睡眠模式下运行要比正常模式下运行耗电小得多，所以如果其它条件允许，应尽量让芯片处于睡眠状态；单片机在低电压下工作时比较省电，在选用单片机时尽可能选择较低的工作电压；另外，单片机MCU的电流和振荡频率成正比，所以，在速度允许的情况下，应尽可能选择振荡频率比较低的芯片。

智能家居低压电器(2008 10)现代建筑电气篇武 斌(1966!),男,副教授,研究方向为测控系统、嵌入式系统。

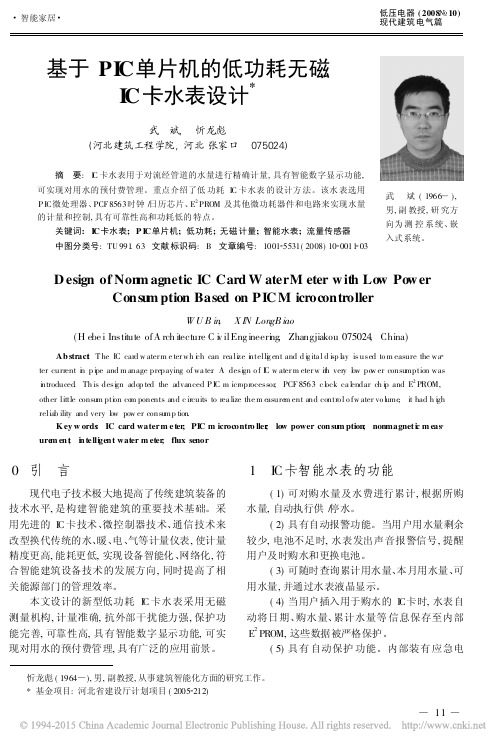

基于PI C 单片机的低功耗无磁I C 卡水表设计*武 斌, 忻龙彪(河北建筑工程学院,河北张家口 075024)摘 要:I C 卡水表用于对流经管道的水量进行精确计量,具有智能数字显示功能,可实现对用水的预付费管理。

重点介绍了低功耗IC 卡水表的设计方法。

该水表选用P IC 微处理器、PCF 8563时钟/日历芯片、E 2PROM 及其他微功耗器件和电路来实现水量的计量和控制,具有可靠性高和功耗低的特点。

关键词:I C 卡水表;P I C 单片机;低功耗;无磁计量;智能水表;流量传感器中图分类号:TU 991.63 文献标识码:B 文章编号:1001 5531(2008)10 0011 03D esign of Non m agnetic IC Card W aterM eter w ith Lo w Po w erConsu m ption Based on PIC M icrocontrollerW U B in , X I N LongB iao(H ebe i Institute ofA rch itecture C i v ilEng ineeri n g ,Zhangjiakou 075024,China)Ab stract :T he IC card w ater m e ter wh i ch can rea li ze i ntelli g ent and d i g ita l d i sp l ay is used to m easure the wa ter current i n p i pe and m anage prepaying of wa ter .A desi gn o f I C w ater m eter w it h very l ow po w er consu mption was i ntroduced .Th is desi gn adop ted the advanced P IC m icroprocessor ,PCF 8563c l ock ca l endar ch i p and E 2PROM,other little consu m pti on co m ponents and c ircuits to rea lize the m easure m ent and contro l o fw ater vo l ume ,it had h i gh reliab ility and very l ow pow er consu mp tion .K ey w ords :IC card water m e ter ;PI C m icrocontro ller ;lo w power con su m ption ;nonmagnet i c m eas ure m en t ;i n te lli gen t water m eter ;flux senor忻龙彪(1964!),男,副教授,从事建筑智能化方面的研究工作。

PIC 如何设置更省电
本文主要讲述了PIC 设置怎样更加省电的问题。

测试条件：PIC16F676 使用内部4MHzRC 振荡，电源电压5V,测试在睡眠下的消耗电流
单片机在外部IO 口设置成输入并有固定电平的情况下，程序进入一个NOP
指令和跳转指令的死循环后耗电约1.26mA
1.SLEEP 之后：WDT 开并256 分频，每
2.3 秒左右唤醒一次，所有IO 口为数字输入口，直接接高电平或低电平。

5V,0.159mA，主要配置：
_INTRC_OSC_NOCLKOUT _WDT_ON _PWRTE_ON _MCLRE_OFF _BODEN
2.上面的程序没动，只是配置_BODEN_OFF，电流降为8.5μA,其它配置变化对电流消耗影响不大，WDT 开与不开只差0.1μA，可见BROWN OUT DOWN 功能是个耗电大户。

3.上面的配置、程序没动，所有IO 输入口悬空，结果电流变为0.8-1mA，以
上均没开电平变化中断，而且手接近单片机电流变的更大。

可见虽然IO 口看
似没有吸收电流，但干扰电平引起单片机内部比较器频繁翻转的电流可以说很
惊人。

4.以上配置，仅将WDT 分频比改为1:1，各IO 口仍然接固定电平，此时单
片机WDT 约每1.8mS 唤醒一次，电流为8.8μA，可见RC 的唤醒很省电。

5.以上配置，WDT1:256 分频，将所有IO 口设置成输出，并输出低电平，IO 口不接任何负载，结果电流为9.5μA,与输入相比多了1μA。

可见IO 口
的驱动也是要能量的。

PIC单片机系列是美国微芯公司(MiCroShip)的产品，是当前市场份额增长最快的单片机之一。

CPU采用RISC结构，分别有33、35、58条指令(视单片机的级别而定)，属精简指令集。

而51系列有111条指令，A VR单片机有118条指令，都比前者复杂。

采用Haryard双总线结构，运行速度快(指令周期约160～200nS)，它能使程序存储器的访问和数据存储器的访问并行处理，这种指令流水线结构，在一个周期内完成两部分工作，一是执行指令，二是从程序存储器取出下一条指令，这样总的看来每条指令只需一个周期(个别除外)，这也是高效率运行的原因之一。

此外，它还具有低工作电压、低功耗、驱动能力强等特点。

PIC系列单片机共分三个级别，即基本级、中级、高级。

其中又以中级的PICl6F873(A)、PICl6F877(A)用的最多，本文以这两种单片机为例进行说明。

这两种芯片除了引出脚不同外(：PICl6F873(A)为28脚的PDIP或SOIC封装PICl6F877(A)为40脚的PDIP或44脚的PICC／QFP封装)，其他的差别并不很大。

PIC系列单片机的：I／O口是双向的，其输出电路为CMOS互补推挽输出电路。

I／O 脚增加了用于设置输入或输出状态的方向寄存器(TRISn，其中n对应各口，如A、B、C、D、E等)，从而解决了51系列I／O脚为高电平时同为输入和输出的状态。

当置位1时为输入状态，且不管该脚呈高电平或低电平，对外均呈高阻状态；置位0时为输出状态，不管该脚为何种电平，均呈低阻状态，有相当的驱动能力，低电平吸人电流达25mA，高电平输出电流可达20mA。

相对于51系列而言，这是一个很大的优点，它可以直接驱动数码管显示且外电路简单。

它的A／D为10位，能满足精度要求。

具有在线调试及编程(ISP)功能。

该系列单片机的专用寄存器(SFR)并不像51系列那样都集中在一个固定的地址区间内(80～FFH)，而是分散在四个地址区间内，即存储体0(Bank0：00-7FH)、存储体1(Bankl：80-FFH)、存储体2(Bank2：100-17FH)、存储体3(Bank3：180-1FFH)。

基于带USB接口PIC单片机的应用设计随着科技的不断发展，单片机在各个领域的应用越来越广泛。

其中，基于带USB接口的PIC单片机的应用设计成为一种热门趋势。

本文将介绍基于带USB接口PIC单片机的应用设计的原理和实际操作。

首先，我们需要了解什么是PIC单片机。

PIC单片机是由美国微芯科技公司设计和制造的一类微控制器。

它具有低功耗、高性能和强大的功能。

而带USB接口的PIC单片机则能够与计算机进行数据传输和通信，实现更多的功能和应用。

在进行应用设计之前，我们需要准备一些必要的材料和工具。

首先，我们需要准备一块带USB接口的PIC单片机，这是整个应用设计的核心。

其次，我们需要一台计算机，用于与PIC单片机的通信和控制。

此外，我们还需要一些电子元件，如电阻、电容和LED等，用于构建电路和实现各种功能。

接下来，我们将详细介绍基于带USB接口PIC单片机的应用设计。

首先，我们可以利用PIC单片机的USB接口实现USB通信功能。

通过编程，我们可以将PIC单片机模拟成一个USB设备，与计算机进行通信，并传输数据。

这为我们的应用设计提供了更多的可能性，如USB设备的控制、数据的采集和传输等。

其次，我们可以利用PIC单片机的USB接口设计和实现各种外设控制。

例如，我们可以通过USB接口连接摄像头，实现图像采集和处理功能。

我们还可以连接打印机，实现自动打印功能。

此外，我们还可以连接传感器和执行器，实现自动控制和监测。

最后，我们可以利用PIC单片机的USB接口设计和实现各种嵌入式应用。

例如，我们可以通过USB接口连接智能家居设备，实现智能控制和远程监控。

我们还可以连接移动设备，实现数据传输和交互功能。

此外，我们还可以利用PIC单片机的USB接口设计和实现各种嵌入式系统，如医疗设备、工业控制和无人机等。

综上所述，基于带USB接口PIC单片机的应用设计具有广泛的应用前景和市场需求。

通过合理设计和编程，我们可以充分发挥PIC单片机的性能和功能，实现各种创新的应用。

pic单片机选型
选择一款PIC单片机时，需要根据具体的应用需求来确定。

以下是几种常见的PIC单片机类型：
1. 小型应用：对于小型应用，可以选择一些较低成本、低
功耗的PIC单片机。

例如，PIC12系列，它们有着少量的
I/O引脚和较小的程序存储器，适用于一些简单的控制任务。

2. 多功能应用：对于需要更多I/O引脚和更丰富功能的应用，可以选择一些高端的PIC单片机。

例如，PIC18系列，它们具有较大的程序存储器和较多的I/O引脚，适用于一
些需要复杂控制和通信功能的应用。

3. 低功耗应用：对于需要长时间运行并且需要低功耗的应用，可以选择一些低功耗型的PIC单片机。

例如，PIC16LF 系列，它们采用了低功耗技术，可以在微观安培的电流下
运行，适用于一些需要长时间电池供电的应用。

4. 高性能应用：对于需要高性能计算和处理能力的应用，
可以选择一些高性能的PIC单片机。

例如，PIC32系列，
它们具有较大的程序存储器和更高的工作频率，适用于一些需要高速数据处理和复杂算法的应用。

总之，选择PIC单片机型号时，要根据具体的应用需求，包括功能需求、I/O需求、功耗要求和性能要求等来进行选择。

还可以参考Microchip官方网站上的产品线介绍和技术手册，以及其他开发者的经验和评价来做决策。
