《石油天然气钻井井控技术规范》修订初稿编制说明中国石油集团川庆钻探工程有限公司二。
二三年四月一、任务来源近年来，随着油气勘探向复杂深层迈进，钻井难度逐渐增加,井控技术与装备要求越来越高，面临的井控风险也愈加严峻。
随着井控技术及装备也在不断的发展，GB/T31033-2014《石油天然气钻井井控技术规范》中部分条款已不能满足当前各油气田企业对石油天然气钻井井控的技术需求。
此次由川庆钻探工程有限公司牵头修订GB/T31033-2014《石油天然气钻井井控技术规范》。
二、主要内容及依据本标准规定了规定了石油天然气钻井作业中涉及的井控设计，井控装置的安装和使用，钻开油气层前的准备和检查验收，油气层钻井过程中的井控作业，防火、防爆、防硫化氢措施，以及井喷失控的处理，内容包括：--- 前言——范围——规范性引用文件——井控设计——井控装置的安装和使用——钻开油气层前的准备和检查验收——油气层钻井过程中的井控作业——防火、防爆、防硫化氢措施——井喷失控的处理——井控及硫化氢防护培训标准的修订主要依据行业标准SY/T5087-2017《硫化氢环境钻井场所作业安全规范》、SY/T5742-2019《石油与天然气井井控安全技术考核管理规则》、SY/T5964-2019《钻井井控装置组合配套、安装调试与使用规范》，同时参考了现行的相关标准。
三、国内外相关标准概况GB/T31033-2014《石油天然气钻井井控技术规范》中引用的部分国内相关标准和规定相继进行了更新和修订，对石油天然气钻井井控安全做出了相应进一步明确或变化，GB/T31033-2014《石油天然气钻井井控技术规范》中部分条款已不能满足当前国内各油气田企业对于石油天然气钻井过程中井控作业安全管理要求。
四、制定工作过程(1)成立标准制定工作组，在各类文献检索平台进行相关资料收集、调研，制定了起草计划。
(2022年08月~2023年09月)(2)调研GB/T310332014《石油天然气钻井井控技术规范》在执行过程中存在的问题，征集《石油天然气钻井井控技术规范》修订建议。
井控关井程序规范一、常规钻机井控关井程序规范（一）钻进时发生溢流1、发信号。
由司钻发出长笛报警信号，其他岗位人员停止作业，按照井控岗位职责分工，跑步进入井控操作位置。
2、停止钻进。
由司钻操作停转盘，停止钻进。
3、抢提方钻杆。
由司钻操作抢提方钻杆，将转盘以下近井口钻杆接头提至转盘面0.5m以上，停泵，指挥内外钳工扣好吊卡。
4、开（四号）平板阀。
如平板阀是液动平板阀，安装了司钻控制台，由司钻通过司钻控制台打开液动平板阀，副司钻在远程控制室观察液动平板阀控制手柄的开关状态，否则，由副司钻通过远程控制室打开液动平板阀；如平板阀不是液动平板阀，由场地工负责打开平板阀。
5、关防喷器。
由司钻发关井信号。
如安装了司钻控制台，由司钻通过司钻控制台关防喷器，副司钻在远程控制室观察防喷器相关控制手柄的开关状态，一旦发现防喷器控制手柄关井没有到位或发现司钻关防喷器操作失误时，要立即纠正；如没有安装司钻控制台，由副司钻通过远程控制室关防喷器。
6、关节流阀，试关井。
由井架工负责关节流阀，待节流阀关闭以后，场地工负责关闭下游第一个平板阀。
如节流阀是液动阀由场地工负责观察防喷器关井是否到位，并通知井架工关节流阀，试关井。
7、看套管压力、立管压力、钻井液变化量。
关井以后，由井架工看套管压力，内钳工看立管压力，泥浆工看循环罐钻井液变化量，并将三个参数分别报告司钻。
（二）起下钻杆时发生溢流1、发信号。
由司钻发出长笛报警信号，其他岗位人员停止作业，按照井控岗位职责分工，跑步进入井控操作位置。
2、停止起下钻杆作业。
由司钻操作将井口钻杆坐在转盘上，通知井架工立即从井架二层台下来，组织内外钳工做抢接应急旋塞阀的准备工作。
3、抢接应急旋塞。
由司钻根据溢流情况判断，在条件允许抢下钻杆时，要组织井架工、内外钳工抢下钻杆，然后抢接应急旋塞，否则直接抢接应急旋塞，并负责将井口钻杆接头提离转盘面。
4、开（四号）平板阀。
如平板阀是液动平板阀，安装了司钻控制台，由司钻通过司钻控制台打开液动平板阀，副司钻在远程控制室观察液动平板阀控制手柄的开关状态，否则，由副司钻通过远程控制室打开液动平板阀；如平板阀不是液动平板阀，由场地工负责打开平板阀。
煤层气井钻井井控实施细则
包括以下内容：
1. 井控计划的制定：制定煤层气井钻井的井控计划，明确井控的目标和要求。
2. 井控设备的准备：准备井控所需的设备、工具和材料，确保井控设备的正常运转。
3. 井口设备的安装：安装井口设备，包括井口防喷装置、井口排气装置等，确保井口的安全。
4. 井内装置的安装：安装井内装置，包括井眼防喷装置、井内搅拌装置等，确保井内的安全。
5. 井筒稳定的措施：采取稳定井筒的措施，包括合理布置钻头、调整钻速等，防止井筒崩塌。
6. 气体监测和处理：对钻井过程中的气体进行监测，及时发现异常情况，并采取相应的处理措施，保障人员的安全。
7. 钻井液的控制：控制钻井液的密度、循环速度等参数，确保井底的稳定和钻井液的正常循环。
8. 钻井参数的监测：监测钻井的参数，包括钻压、回压、钻速等，及时调整钻井参数，防止意外事件的发生。
9. 井底停工的措施：在遇到井控异常情况时，及时停工，采取相应的措施解决问题，并确保井底的安全。
10. 井口人员的安全防护：对井口人员进行安全教育培训，提供安全防护装备，并严格执行安全操作规程。
以上是煤层气井钻井井控实施细则的一些主要内容，具体的实施细节还需要根据实际情况进行制定和执行。
塔里木油田井下作业井控实施细则为了确保塔里木油田井下作业的安全高效进行，制定了本实施细则。
本文将详细介绍井下作业井控实施细则的内容，包括井控原则、井筒与固井、井下防喷与零失水施工、井下钻井作业等方面。
一、井控原则1.确保人员安全。
所有井下作业必须按照操作规程和安全操作规范进行，保证人员的安全。
2.确保设备安全。
所有井下作业必须通过设备安全检查，并符合相关标准和规定。
3.提高井下施工效率。
在保证安全的前提下，优化井下作业流程，提高施工效率。
二、井筒与固井1.井筒设计。
根据不同的作业需求，合理设计井筒的直径、施工深度和井眼形状，并确保井壁稳定和完整。
2.井眼主控。
对于特殊井眼，必须进行预控，采取措施保证井眼的稳定。
3.固井。
根据地层特征和井下作业需求，选择适当的固井材料和固井方法，确保固井质量。
三、井下防喷与零失水施工1.井下作业前的准备工作。
确定作业井控目标，制定井下防喷和零失水施工方案。
确保井下设备和装置符合要求，并进行设备检查和试验。
2.井下防喷措施。
根据井下作业的具体情况，在作业过程中采取相应的防喷措施，确保井下作业安全。
3.零失水施工。
根据地层渗透性和井下作业需求，制定准确的零失水施工方案，并进行零失水施工措施的监测和调整。
四、井下钻井作业1.钻井井控。
制定钻井井控计划，并对井筒进行监测和控制，防止井筒塌陷和井下工具的阻塞。
2.钻井液处理。
确保钻井液的质量和性能，选择合适的钻井液处理设备和方法。
3.钻井作业安全。
在钻井作业过程中，严格执行井下作业规程，确保钻井作业的安全进行。
五、井下修井作业1.井口安全。
在井下修井作业前，进行井口设备和装置的检查和试验，确保井口的安全。
2.修井工艺控制。
根据井下修井作业的需求，采取合适的修井工艺和方法，确保修井质量。
3.环境保护。
在井下修井作业过程中，要保护环境，合理处理井液、废弃物和废水。
上述内容是塔里木油田井下作业井控实施细则的主要内容。
通过严格执行井控原则，保证井筒与固井的质量，采取井下防喷与零失水施工措施，以及严格执行钻井作业和井下修井作业的规程，可以确保井下作业的安全高效进行。

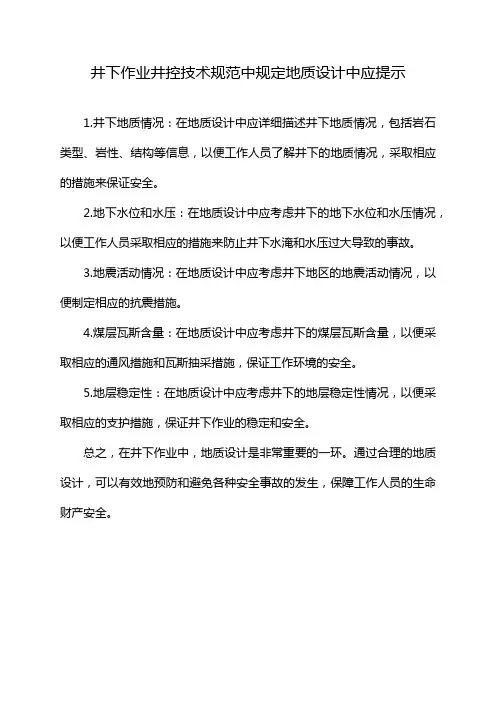

井下作业井控技术规范中规定地质设计中应提示
1.井下地质情况：在地质设计中应详细描述井下地质情况，包括岩石类型、岩性、结构等信息，以便工作人员了解井下的地质情况，采取相应的措施来保证安全。
2.地下水位和水压：在地质设计中应考虑井下的地下水位和水压情况，以便工作人员采取相应的措施来防止井下水淹和水压过大导致的事故。
3.地震活动情况：在地质设计中应考虑井下地区的地震活动情况，以便制定相应的抗震措施。
4.煤层瓦斯含量：在地质设计中应考虑井下的煤层瓦斯含量，以便采取相应的通风措施和瓦斯抽采措施，保证工作环境的安全。
5.地层稳定性：在地质设计中应考虑井下的地层稳定性情况，以便采取相应的支护措施，保证井下作业的稳定和安全。
总之，在井下作业中，地质设计是非常重要的一环。
通过合理的地质设计，可以有效地预防和避免各种安全事故的发生，保障工作人员的生命财产安全。
石油与天然气井下作业过程的井控要求第十三条起下泵杆作业的井控要求。
（一）配备施工所需的泵杆变扣和泵杆悬挂器。
（二）采油（气）树两侧的生产闸门处于开启状态。
（三）发生溢流时，应立即抢装泵杆悬挂器，如果喷势较大无法安装泵杆悬挂器，应立即将泵杆丢入井内，关闭井口。
第十四条射孔作业的井控要求。
（一）常规电缆射孔。
1.射孔前，要安装射孔防喷器（闸门）、压井管汇（线）、（放喷管线）等井控装备，并按要求进行试压。
认真核对“射孔通知单”，确保射孔层位及井段准确无误。
2.射孔前，应按照设计要求进行预压井，压井后方可进行射孔施工，射孔队必须配备专用射孔电缆剪。
3. 射孔过程中，作业队要指派专人负责观察井口显示情况，若液面不在井口，应及时向井筒内灌入同样性能的压井液，保持液面在井口。
4.射孔过程中发生溢流时，应立即停止射孔，快速起出枪身实施关井；若来不及起出枪身时，由现场监督负责根据溢流性质和大小决定抢下钻具的深度和剪断电缆时机后实施关井。
由射孔队负责剪断射孔电缆，作业队负责关闭射孔防喷器（闸门）或全封闸板。
5.射孔结束起射孔枪身时，应控制电缆上提速度。
起出枪身后应立即下管柱，不允许空井。
6. 预测能自喷的井、解释为气层或含气层的井不得采用常规电缆射孔方式进行射孔作业。
（二）油管传输射孔。
1.下射孔管柱前，要安装压井和节流管汇（线）等，并按照本规定中的规定进行试压，合格后方可进行下一步施工。
2.定位、调整管柱后安装采油（气）树，采油（气）树压力级别要与地层压力相匹配。
3.射孔前，应按照设计要求进行预压井，压井后方可进行射孔施工。
4.起射孔管柱前，应根据测压数据确定压井液密度和压井方法进行压井施工，并安装防喷器。
第十五条诱喷作业的井控要求。
（一）抽汲诱喷。
1.对压力系数大于1.0的地层，应控制抽汲强度。
每抽汲完成一次后，将抽子提出，关闭油管闸门，观察20分钟，无自喷显示后，方可进行下一次抽汲。
2.抽汲出口与计量罐之间连接的管线应使用钢制管线，并按照本规定要求锚定牢固。
井下作业井控技术规程1 范围本标准规定了井下作业井控设计、井控装置、溢流预防与处理、井控工作要求、井喷失控的紧急处理,井控技术培训等技术要求。
本标准适用于陆上油气田油、气、水井的井下作业过程中的压力控制，不适用于侧钻、加深钻进作业。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
SY/T5127—2002 井口装置和采油树规范SY/T5225 —2005 石油与天然气钻井、开发、储运防火防爆安全生产技术规程SY/T5323—2004 节流和压井系统（APISpec16c:1993,IDT）SY/T5325-2005射孔施工及质量监控规范SY/T5587.3 —2004常规修井作业规程第3部分:油气井压井、替喷、诱喷SY/T5587.5—2004常规修井作业规程第5部分：井下作业井筒准备SY/T5587.11—2004常规修井作业规程第11部分：钻铣封隔器、桥塞SY/T5587.12—2004常规修井作业规程第12部分：打捞落物SY5742 石油与天然气井井控安全技术考核管理规则SY/T5858—2004 石油工业动火作业安全规程SY/T5964—2006钻井井控装置组合配套、安装调试与维护SY/T6203 油气井井喷着火抢险作法SY/T6610—2005 含硫化氢油气井井下作业推荐作法（API RP68：1998，MOD）3 井控设计要求井下作业井控设计不单独编写，应在地质设计、工程设计和施工设计中包含井控设计内容及要求；设计应按程序审核、审批。
3.1 地质设计的井控要求3.1.1 基础数据3.1.1.1井身结构数据：应包括目前井身结构，各层套管钢级、壁厚、外径和下入深度，人工井底，射孔井段、层位，水泥返高和固井质量等资料。
钻井井控实施细则钻井井控是指在石油、天然气等资源开采过程中，为了确保作业安全和井壁稳固的一系列技术措施和操作规范。
下面是钻井井控实施细则的一些内容，供参考使用：1. 井控人员资格要求：a. 井控人员必须经过专门的培训和考试，获得合格证书方可从事井控作业。
b. 井控人员应具备良好的沟通能力、团队协作能力和应急处理能力。
2. 井控计划编制：a. 在进行钻井作业前，应编制详细的井控计划，包括井口控制、压力控制、流体控制等方面。
b. 井控计划应根据具体情况进行调整和修正，确保随时能应对突发情况。
3. 井控装备要求：a. 钻井设备必须符合国家相关标准和规范，保证其性能稳定可靠。
b. 井控装备应定期检修和维护，确保其处于良好状态。
4. 井控监测和预警：a. 在钻井作业过程中，应进行实时的井口、井底的监测和分析，发现异常情况应立即采取预警措施。
b. 钻井井控监测系统应具备高精度、高灵敏度的仪器设备，能够及时反映井下的工况变化。
5. 井控传递和沟通：a. 井场的井控信息应及时传递给相关人员，确保大家对井下情况有清晰的了解。
b. 井控人员之间应保持良好的沟通和合作，及时协调解决问题。
6. 井控风险评估和风险管控：a. 钻井作业前应进行全面的风险评估，制定相应的风险管控措施，确保井下作业安全。
b. 风险管控包括压力控制、井深控制、井壁稳定等方面的考虑，采取相应的措施减少和避免风险。
7. 井控应急预案：a. 钻井作业中应制定详细的井控应急预案，包括突发事件处理、事故现场救援、人员撤离等方面。
b. 井控应急预案应向作业人员进行充分的宣传和培训，确保能在紧急情况下采取正确的措施。
8. 井控数据管理：a. 钻井作业过程中产生的数据应进行及时整理和备份，确保数据的安全性和可靠性。
b. 井控数据应按照要求上报和归档，以备后期的分析和审核。
9. 井控质量管理：a. 钻井作业中应建立严格的质量管理体系，包括质量检查、质量验收等方面的措施。
井控设计规范
第八条井控设计是钻井地质和钻井工程设计的重要组成部分，大港油田地质、工程设计部门要严格按照井控设计的有关要求进行井控设计。
第九条进行地质设计前应对井场周围2000米范围内的居民住宅、学校、厂矿（包括开采地下资源的矿业单位）、国防设施、高压电线、水资源情况和风向变化等进行勘察和调查，并在地质设计中标注说明；特别需标注清楚诸如煤矿等采掘矿井坑道的分布、走向、长度和距地表深度；江河、干渠周围钻井应标明河道、干渠的位置和走向等。
第十条地质设计书中应明确所提供井位符合以下条件：
油气井井口距离高压线及其它永久性设施不小于75m；距民宅不小于100m；距铁路、高速公路不小于200m；距学校、医院、油库、河流、水库、人口密集及高危场所等不小于500m。
若安全距离不能满足上述规定，由油田公司与油田集团公司安全主管部门组织相关单位进行安全和环境评估，按其评估意见处置。
含硫油气井的应急撤离措施，执行SY/T 5087《含硫油气井安全钻井推荐作法》有关规定。
第十一条地质设计书应根据物探资料及本构造邻近井和邻构造的钻探情况，提供本井全井段预测的地层孔隙压力和地层破裂压力剖面（裂缝性碳酸盐岩地层可不作地层破
裂压力曲线，但应提供邻近已钻井地层承压检验资料）、浅气层资料、油气水显示和复杂情况。
第十二条在已开发调整区钻井，地质设计书中应明确提供注水、注气（汽）井分布及注水、注气（汽）情况，提供分层动态压力数据。
第十三条在可能含硫化氢等有毒有害气体的地区钻井，地质设计应对其层位、埋藏深度及含量进行预测，并在工程设计书中明确应采取的相应的安全和技术措施。
第十四条工程设计书应根据地质设计提供的资料进行钻井液设计，钻井液密度以各裸眼井段中的最高地层孔隙压力当量钻井液密度值为基准，另加一个安全附加值：
一、油井、水井为0.05g/cm3～0.10g/cm3或增加井底压差1.5MPa～3.5MPa；
二、气井为0.07g/cm3～0.15g/cm3或增加井底压差
3.0MPa～5.0MPa。
具体选择钻井液密度安全附加值时，应考虑地层孔隙压力预测精度、油气水层的埋藏深度及预测油气水层的产能、地层油气中硫化氢含量、地应力和地层破裂压力、井控装置配套情况等因素。
含硫化氢等有害气体的油气层钻井液密度设计，其安全附加值或安全附加压力值应取最大值。
第十五条工程设计书应根据地层孔隙压力梯度、地层破裂压力梯度、岩性剖面及保护油气层的需要，设计合理的
井身结构和套管程序，并满足如下要求：
一、探井、超深井、复杂井的井身结构应充分考虑不可预测因素；
二、在井身结构设计中，同一裸眼井段中原则上不应有两个以上压力梯度相差大的油气水层；
三、在地下矿产采掘区钻井，井筒与采掘坑道、矿井坑道之间的距离不少于100m，套管下深应封住开采层并超过开采段100m；
四、套管下深要考虑下部钻井最高钻井液密度和溢流关井时的井口安全关井余量。
•表层套管下深应满足井控安全、封固疏松地层、砾石层的要求，固井水泥应自环空返至地面。
技术套管应满足封固复杂井段、固井工艺、井控安全的要求，水泥返高要执行相关标准，“三高”油气井的技术套管水泥应返至上一级套管内或地面。
油层套管应满足固井、完井、井下作业及油（气）生产的要求，水泥应返至技术套管内或油、气、水层以上300m。
五、含硫化氢、二氧化碳等有害气体和高压气井的油层套管、有害气体含量较高的复杂井技术套管，其材质和螺纹应符合相应的技术要求，且水泥必须返到地面。
六、在钻机选用上应考虑适当的井架底座高度，任何井口装置、工具的安装应为井控装置和抢险装备的安装留有合理空间，为复杂井的钻井和井喷抢险提供必要条件。
七、用于高含硫油气井的防喷器累计上井使用时间应不超过7年，且使用前应经过严格的试压检验，各项指标必须合格。
第十六条工程设计书应明确每层技术套管固井开钻后，要求测定套管鞋下第一个砂层的破裂压力；如果套管鞋以下未钻遇砂层，则钻进50m后测定套管鞋处地层破裂压力。
第十七条钻井必须装防喷器，并按井控装置配套要求进行设计。
第十八条工程设计书应明确井控装置的配套标准：
一、防喷器压力等级应与裸眼井段中最高地层压力相匹配，并根据不同的井下情况选用各次开钻防喷器的尺寸系列和组合形式：
1.钻井设计中提示有浅气层且需表层套管封固的井，要设计下入导管，并用水泥固牢，同时设计安装井口防喷器或导流器，见附件1中图1；
2.选用压力等级为14MPa时，其防喷器组合有四种形式供选择，见附件1中图2～图5；
3.选用压力等级为21MPa和35MPa时，其防喷器组合有三种形式供选择，见附件1中图6～图8；
4.选用压力等级为70MPa和105MPa时，其防喷器组合有四种形式供选择，见附件1中图9～图12。
二、欠平衡钻井作业
1.压力等级为35MPa时,其防喷器组合有两种形式供选择，见附件1中图6～图8,并在其上面安装旋转防喷器。
2.压力等级为7OMPa和105MPa时，其防喷器组合形式选择，见附件1中图10～图12,并在其上面安装旋转防喷器。
三、节流管汇的压力等级和组合形式应与全井防喷器最高压力等级相匹配：
1. 压力等级为14MPa时，节流管汇见附件1中图13；
2. 压力等级为21MPa时，节流管汇见附件1中图14；
3. 压力等级为35Mpa和70MPa时，节流管汇见附件1中图15；
4. 压力等级为105MPa时，节流管汇见附件1中图16。
四、压井管汇的压力等级和连接形式应与全井防喷器最高压力等级相匹配，其基本形式见附件1中图17、图18；
五、绘制各次开钻井口装置及井控管汇安装示意图，并提出相应的安装、试压要求；
六、含硫井的井控装置、套管头、四通、防喷管线、放喷管线、回收管线等连接管线、内防喷工具、液气分离器等设施，其材质符合SY/T 5087《含硫油气井安全钻井推荐作法》规定。
七、含硫化氢井、居民区域井、人员聚集场所附近井等，J1阀和4号闸阀应为液动闸阀。
八、区域探井、气井、气油比高的井、含硫化氢等有毒
有害气体的井，地层压力大于等于70MPa的井，从压井管汇至远程泵房接一条压井管线。
第十九条根据地层流体中硫化氢和二氧化碳等有毒有害气体含量及完井后最大关井压力值，并考虑能满足进一步采取增产措施和后期注水、修井作业的需要，工程设计书应按照SY/T 5127《井口装置和采油树规范》标准明确选择完井井口装置的型号、压力等级和尺寸系列。
第二十条工程设计书应明确钻具内防喷工具、井控监测仪器、仪表、钻具旁通阀及钻井液处理装置和灌注装置的配备，以满足井控技术的要求；“三高”油气井的井控设计应综合考虑地层流体的性质和压力，套管鞋以下裸眼地层的破裂压力和防喷器、套管头、技术套管的额定压力以及随后进行的钻井、井下作业可能对它们的承压能力造成的降低，井控装置和工具的选择应留有余地。
第二十一条钻井工程设计书中，应明确钻开油气层前储备一定量的重钻井液和加重材料，以及油气井压力控制的主要技术措施。
一、设计井深≤2000m的井，设计储备加重剂不少于30t；设计井深＞2000m的井，不少于60t。
二、设计书中要设计储备比设计最高密度高0.2g/cm3的压井液40-80m3。
三、探井从二开开始储备压井液，气井和气油比高的开。
