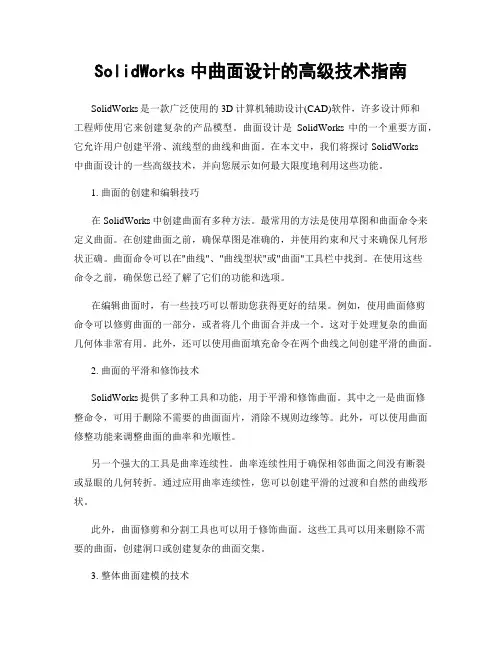

SolidWorks中曲面设计的高级技术指南SolidWorks是一款广泛使用的3D计算机辅助设计(CAD)软件，许多设计师和工程师使用它来创建复杂的产品模型。
曲面设计是SolidWorks中的一个重要方面，它允许用户创建平滑、流线型的曲线和曲面。
在本文中，我们将探讨SolidWorks中曲面设计的一些高级技术，并向您展示如何最大限度地利用这些功能。
1. 曲面的创建和编辑技巧在SolidWorks中创建曲面有多种方法。
最常用的方法是使用草图和曲面命令来定义曲面。
在创建曲面之前，确保草图是准确的，并使用约束和尺寸来确保几何形状正确。
曲面命令可以在"曲线"、"曲线型状"或"曲面"工具栏中找到。
在使用这些命令之前，确保您已经了解了它们的功能和选项。
在编辑曲面时，有一些技巧可以帮助您获得更好的结果。
例如，使用曲面修剪命令可以修剪曲面的一部分，或者将几个曲面合并成一个。
这对于处理复杂的曲面几何体非常有用。
此外，还可以使用曲面填充命令在两个曲线之间创建平滑的曲面。
2. 曲面的平滑和修饰技术SolidWorks提供了多种工具和功能，用于平滑和修饰曲面。
其中之一是曲面修整命令，可用于删除不需要的曲面面片，消除不规则边缘等。
此外，可以使用曲面修整功能来调整曲面的曲率和光顺性。
另一个强大的工具是曲率连续性。
曲率连续性用于确保相邻曲面之间没有断裂或显眼的几何转折。
通过应用曲率连续性，您可以创建平滑的过渡和自然的曲线形状。
此外，曲面修剪和分割工具也可以用于修饰曲面。
这些工具可以用来删除不需要的曲面，创建洞口或创建复杂的曲面交集。
3. 整体曲面建模的技术除了创建和修饰曲面之外，SolidWorks还提供了整体曲面建模技术，用于创建复杂的曲面几何体。
其中之一是可通过曲面与体的交集来创建的实体。
通过使用曲面命令和体的交集，您可以创建具有很高级别细节的完整曲面几何体。

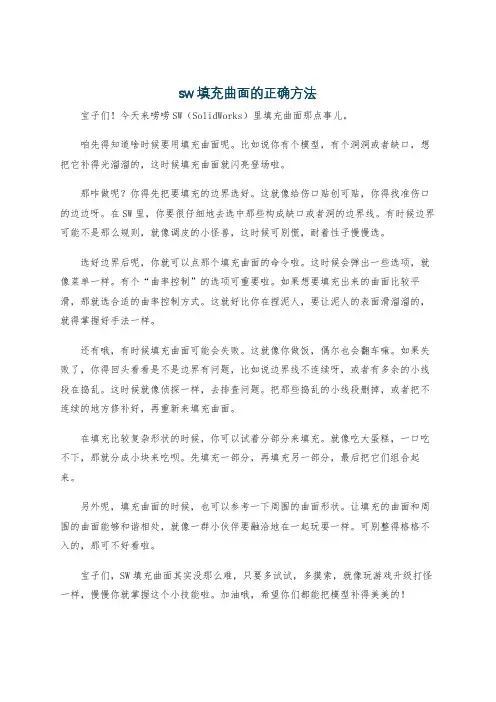

sw填充曲面的正确方法宝子们！今天来唠唠SW（SolidWorks）里填充曲面那点事儿。
咱先得知道啥时候要用填充曲面呢。
比如说你有个模型，有个洞洞或者缺口，想把它补得光溜溜的，这时候填充曲面就闪亮登场啦。
那咋做呢？你得先把要填充的边界选好。
这就像给伤口贴创可贴，你得找准伤口的边边呀。
在SW里，你要很仔细地去选中那些构成缺口或者洞的边界线。
有时候边界可能不是那么规则，就像调皮的小怪兽，这时候可别慌，耐着性子慢慢选。
选好边界后呢，你就可以点那个填充曲面的命令啦。
这时候会弹出一些选项，就像菜单一样。
有个“曲率控制”的选项可重要啦。
如果想要填充出来的曲面比较平滑，那就选合适的曲率控制方式。
这就好比你在捏泥人，要让泥人的表面滑溜溜的，就得掌握好手法一样。
还有哦，有时候填充曲面可能会失败。
这就像你做饭，偶尔也会翻车嘛。
如果失败了，你得回头看看是不是边界有问题，比如说边界线不连续呀，或者有多余的小线段在捣乱。
这时候就像侦探一样，去排查问题。
把那些捣乱的小线段删掉，或者把不连续的地方修补好，再重新来填充曲面。
在填充比较复杂形状的时候，你可以试着分部分来填充。
就像吃大蛋糕，一口吃不下，那就分成小块来吃呗。
先填充一部分，再填充另一部分，最后把它们组合起来。
另外呢，填充曲面的时候，也可以参考一下周围的曲面形状。
让填充的曲面和周围的曲面能够和谐相处，就像一群小伙伴要融洽地在一起玩耍一样。
可别整得格格不入的，那可不好看啦。
宝子们，SW填充曲面其实没那么难，只要多试试，多摸索，就像玩游戏升级打怪一样，慢慢你就掌握这个小技能啦。
加油哦，希望你们都能把模型补得美美的！。
如何在SolidWorks中创建复杂曲面模型SolidWorks是一款被广泛应用于机械工程和制造业的三维计算机辅助设计（CAD）软件。
在SolidWorks中创建复杂曲面模型是其核心功能之一，这将为工程师和设计师提供一个强大的工具来设计和建模高质量的产品。
本文将介绍如何在SolidWorks中创建复杂曲面模型的步骤和技巧。
在开始使用SolidWorks进行曲面建模之前，首先需要确保你已经安装了SolidWorks软件并具备基本的使用知识。
完成这些准备工作后，你可以按照以下步骤进行创建复杂曲面模型。
1. 创建基础几何体：在SolidWorks中，你可以使用基本几何体如立方体、圆柱体或圆锥体等作为创建复杂曲面模型的基础。
你可以通过绘制草图并将其拉伸或旋转以创建基础几何体。
2. 使用曲面功能：SolidWorks提供了一系列的曲面功能，用于创建平滑的曲面和复杂的几何形状。
你可以在"特征"选项卡中找到这些功能。
其中一些常用的曲面功能包括：- 曲线曲面：通过指定曲线和边界条件来创建平滑曲面。
- 网络曲面：通过在已有曲线之间创建平滑曲面。
- 表面填充：通过指定边界条件和控制点创建平滑曲面。
- 圆角：用于添加圆角特征。
3. 使用引导曲线：利用引导曲线可以更精确地控制曲面的形状和方向。
你可以使用绘图工具在平面上创建引导曲线，然后在曲面创建过程中使用这些曲线作为参考。
4. 使用草图工具：SolidWorks提供了丰富的草图工具来帮助你精确地定义曲面的形状。
其中包括拉伸、旋转、镜像、修剪等操作。
使用这些工具可以改变曲面的形状、尺寸和方向。
5. 使用平滑功能：在创建曲面模型时，你可能需要加入一些平滑特征以提高模型的外观。
SolidWorks提供了平滑功能，你可以在特征选项卡中找到它们。
使用平滑功能可以使曲面模型具有更加真实和流畅的外观。
6. 使用体积特征：创建复杂曲面模型时，你可能需要根据设计要求添加一些孔洞或缺口。
第7章曲面设计7.2上机指导菊花设计完成如图7.54所示模型。
(1) 单击【新建】按钮，新建一个零件文件。
(2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图7.55(a)所示。
单击【旋转曲面】按钮，出现【曲面-旋转】属性管理器，在【旋转类型】下拉列表框选择【单向】选项，【旋转轴】旋转“边线”，在【角度】文本框输入“360°”，单击【确定】按钮，如图7.55(b)所示。
图7.54 菊花(a) 草图(b) “曲面-旋转”特征图7.55 花蕾(3) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图7.56所示。
图7.56 前视基准面草图(4) 单击【拉伸曲面】按钮，出现【曲面-拉伸】属性管理器，在【终止条件】下拉列表框选择【两侧对称】选项，在【深度】文本框输入“28mm”，单击【确定】按钮，如图7.57所示。
图7.57 “曲面-拉伸”特征(5) 选取上视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图7.58所示。
图7.58 上视基准面草图(6) 单击【剪裁曲面】按钮，出现【曲面-剪裁】属性管理器，选中【标准】单选按钮，【剪裁工具】选择“草图3”，选中【保留选择】单选按钮，【保留的部分】选中“曲面-拉伸1”，选择【线性】单选按钮，单击【确定】按钮，如图7.59所示。
图7.59 “曲面-剪裁”特征(7) 选择【插入】|【特征】|【移动/复制】命令，出现【移动/复制实体】属性管理器，【要移动/复制实体】选择“曲面-剪裁1”，【旋转参考】选择“坐标原点”，在【X旋转角度】文本框输入“10°”，在【Y旋转角度】文本框输入“0°”，在【Z旋转角度】文本框输入“0°”，单击【确定】按钮，如图7.60所示。
图7.60 “移动/复制实体”特征(8) 选择【插入】|【特征】|【移动/复制】命令，出现【移动/复制实体】属性管理器，【要移动/复制实体】选择“实体-移动/复制1”，选中【复制】复选框，在【复制数】文本框输入“11”，【旋转参考】选择“坐标原点”，在【X旋转角度】文本框输入“0°”，在【Y旋转角度】文本框输入“30°”，在【Z旋转角度】文本框输入“0°”，单击【确定】按钮，如图7.61所示。
———曲面建模内容提要：●曲线●曲面特征●曲面分析●常用面的建摸方法●综合运用曲线：分割线：将实体（草图、实体、曲面、面、基准面、或曲面样条曲线）投影到 曲面或平面。
并将所选的面分割为多个分离的面，从而允许您选取每一个面。
命令：插入——曲线——分割线几个选项的介绍： 投影：将草图投影到曲面上，并将所选的面分割。
轮廓：在一个圆柱形零件上生成一条分割线。
并将所选的面分割。
（曲面外形的 分模常用的方法）交叉：以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。
（简单的说是 所选面及其他曲面或者平面的交线来分割所选面）其他选项含义：分割所有：分割穿越曲面上的所有可能区域。
自然：分割遵循曲面的形状。
线性：分割遵循线性方向。
投影曲线：从草图投影到模型面或曲面上，或从相交的基准面上绘制的线条。
几个选项的介绍：草图到面：在基准面中绘制的草图曲线投影到试题的某一个面上， 从而生成一条 曲线。
草图到草图：在相交的两个基准面上分别绘制草图，两个草图各自沿垂直方 向投影在空间中相交生成一条 曲 线。
（比如做拉伸弹簧的常有这一步骤 来做扫描路径）组合曲线：通过将曲线、草图几何和模型边线组合为一条单一曲线来生成组合 曲线。
使用该曲线作为生成放样或扫描的引导曲线。
注意：生成组合曲线的个段线（曲线、草图几何、模型边线）必须互相连接通过 点的曲线：通过 、 和 座标列中的单元格里点座标生成的样 条曲线。
（操作不做详细介绍）通过参考点的样条曲线：利用定义的点或已存在的端点作为曲线型值点而生 成的样条曲线。
螺旋线\涡状线：通过草图上的一个圆来绘制。
样条曲线：主要讲解套和样条曲线和样条曲线的控制。
套和样条曲线：将多个草图实体转化成单一样条曲线。
（扫描的路径和引导线， 放样的引导线都需要单一的曲线），下面是两个直线段和一个圆弧段套和成单一 的样条曲线，当然套和后的样条曲线并非和之前的两个直线段和一个圆弧段一模一样，有个偏差，由公差控制，用户可以自行调整。
solidworks曲面放样技巧SolidWorks 是一款功能强大的三维设计软件，广泛应用于工程领域。
在进行复杂曲面设计时，曲面放样技巧尤为重要。
本文将详细介绍SolidWorks 曲面放样的技巧，帮助您更好地掌握这一功能。
一、了解曲面放样基本概念在SolidWorks中，曲面放样是指通过拉伸、旋转或扫描等一系列操作，将二维草图变换为三维曲面的过程。
曲面放样主要包括以下几种类型：1.沿草图轮廓线放样：选择一条或多条草图轮廓线，生成曲面。
2.沿引导线放样：选择一条或多条引导线，以及相应的草图轮廓线，生成曲面。
3.扫描放样：通过扫描路径和扫描轮廓，生成曲面。
二、曲面放样技巧1.选择合适的草图轮廓线在进行曲面放样时，选择合适的草图轮廓线至关重要。
以下是一些建议：- 确保草图轮廓线光滑，无尖角或突变。
- 尽量简化草图轮廓线，避免过多复杂的几何元素。
- 使用连续的曲线，避免出现断裂。
2.设置合理的放样参数在曲面放样过程中，合理设置放样参数可以提高曲面的质量。
以下是一些建议：- 放样方向：根据实际需求，选择合适的放样方向。
- 放样比例：调整放样比例，使曲面符合设计要求。
- 封闭放样：对于需要封闭的曲面，勾选“封闭放样”选项。
3.使用引导线控制曲面形状引导线在曲面放样中起到关键作用，以下是一些建议：- 确保引导线与草图轮廓线相交，且交点数量相同。
- 使用光滑的曲线作为引导线，避免出现尖角或突变。
- 根据需要调整引导线的曲率，以控制曲面的形状。
4.优化曲面质量在完成曲面放样后，可以对曲面进行优化，提高其质量。
以下是一些建议：- 使用“曲面编辑”工具，对曲面进行修剪、延伸等操作。
- 调整曲面的阶次和节点，使其更加光滑。
- 检查曲面是否存在缺陷，如自交、重叠等，并进行修复。
三、总结通过以上技巧，相信您已经掌握了SolidWorks曲面放样的基本方法。
在实际应用中，多加练习和总结，不断提高自己的曲面设计能力。
Solidworks的曲面和曲线设计技巧与实践Solidworks是一款广泛应用于三维建模和CAD设计的软件。
在Solidworks中，曲面和曲线设计是常见的需求，它们在产品设计和工程制图中起到至关重要的作用。
本文将介绍Solidworks中的曲面和曲线设计技巧，并提供实际应用的实践建议。
1. 曲面设计技巧曲面设计是指通过将多个曲线连接起来创建复杂的几何曲面。
以下是几个Solidworks中常用的曲面设计技巧：1.1 曲面填充（Surface Fill）曲面填充是一种创建光滑曲面的常用方法，它基于已有曲线或曲面边界来创建新的曲面。
在选择边界和方向后，Solidworks将根据生成的轮廓自动创建曲面。
根据曲线的形状和方向设置选项，您可以实现不同的填充效果。
1.2 曲面偏移（Surface Offset）曲面偏移可以将现有曲面整体或局部地向内或向外移动，以创建更复杂的形状或增加构件的壁厚。
通过选择曲面、方向和偏移距离，您可以轻松地创建所需的曲面形状。
1.3 曲面修剪（Surface Trim）曲面修剪用于修剪或删减曲面，以适应设计要求。
您可以选择要修剪的曲面和修剪的边界，并通过定义修剪方式来修剪曲面。
使用曲面修剪不仅可以简化模型，还可以确保曲面的光滑过渡。
1.4 曲面拟合（Surface Loft）曲面拟合用于将多个曲面以平滑的方式连接起来，形成一个连续的曲面。
在选择曲面和路线后，Solidworks会自动计算出拟合曲面。
通过调整拟合选项，您可以控制曲面的平滑程度和细节。
2. 曲线设计技巧曲线设计是指通过连接不同的点或绘制曲线来创建复杂的几何形状。
以下是几个Solidworks中常用的曲线设计技巧：2.1 二维草图（2D Sketch）使用二维草图可以创建各种形状的曲线。
在Solidworks中，您可以通过使用直线、圆弧、样条曲线等工具来绘制曲线。
此外，您还可以使用约束和尺寸工具来确保绘制的曲线满足设计要求。
内容提要：● SolidWorks 曲线● SolidWorks 曲面特征● SolidWorks 曲面分析● SolidWorks 常用面的建摸方法● SolidWorks 综合运用SolidWorks 曲线：分割线：将实体（草图、实体、曲面、面、基准面、或曲面样条曲线）投影到曲面或平面。
并将所选的面分割为多个分离的面，从而允许您选取每一个面。
命令：插入——曲线——分割线几个选项的介绍：投影：将草图投影到曲面上，并将所选的面分割。
轮廓：在一个圆柱形零件上生成一条分割线。
并将所选的面分割。
（曲面外形的分模常用的方法）交叉：以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。
（简单的说是所选面与其他曲面或者平面的交线来分割所选面）其他选项含义：分割所有：分割穿越曲面上的所有可能区域。
自然：分割遵循曲面的形状。
线性：分割遵循线性方向。
投影曲线：从草图投影到模型面或曲面上，或从相交的基准面上绘制的线条。
几个选项的介绍：草图到面：在基准面中绘制的草图曲线投影到试题的某一个面上，从而生成一条3D 曲线。
草图到草图：在相交的两个基准面上分别绘制草图，两个草图各自沿垂直方向投影在空间中相交生成一条3D 曲线。
（比如做拉伸弹簧的常有这一步骤来做扫描路径）组合曲线：通过将曲线、草图几何和模型边线组合为一条单一曲线来生成组合曲线。
使用该曲线作为生成放样或扫描的引导曲线。
注意：生成组合曲线的个段线（曲线、草图几何、模型边线）必须互相连接通过XYZ 点的曲线：通过X 、Y 和 Z 座标列中的单元格里点座标生成的样条曲线。
（操作不做详细介绍）通过参考点的样条曲线：利用定义的点或已存在的端点作为曲线型值点而生成的样条曲线。
螺旋线\涡状线：通过草图上的一个圆来绘制。
样条曲线：主要讲解套和样条曲线和样条曲线的控制。
套和样条曲线：将多个草图实体转化成单一样条曲线。
（扫描的路径和引导线，放样的引导线都需要单一的曲线），下面是两个直线段和一个圆弧段套和成单一的样条曲线，当然套和后的样条曲线并非和之前的两个直线段和一个圆弧段一模一样，有个偏差，由公差控制，用户可以自行调整。
SolidWorks7SolidWorks研讨大纲•曲面类型•曲面处理工具之研讨－扫出特征之探讨－迭层拉伸特征之探讨•曲面工具实际应用范例－分模面之制作～放射曲面－靠破孔之填补～平坦曲面－模仁面之制作～缝织曲面－模穴成型～成型至曲面•Im port Files的曲面编修－删除面－复制排列面－置换面－破面的填补方式与技巧－交错曲面的填补方式与技巧－将曲面转为实体•圆角特征进阶－偏移参数－变化半径参数－面圆角控制线•造型特征－造型特征参数设定方式•圆顶特征－在非平面的曲面上产生圆顶之技巧－利用删除面工具处理实体面之瑕疵基本曲面曲面类型Revolve SurfaceSimple SweepRadiateSurfaceLoft SurfacePlanarSurfaceExtrude Surface进阶曲面曲面类型Start &EndSection sweep Sweep to pointBoundary SurfaceVariable sweep EdgeSurfaceRule Surface Network SurfaceAdvance sweep-twist controlBlend surface withT angency control曲面处理工具一般曲面建构指令◆伸长曲面Extrude surface◆旋转曲面Revolvesurface◆扫出曲面Sweep surface◆迭层拉伸曲面Loft surface◆偏移曲面Offset surface◆放射曲面Radiate surface◆平坦曲面Planarsurface◆输入曲面Import surface◆填补曲面Filletsurface 曲面编修指令◆缝织曲面Knit surface◆修剪曲面Trim surface◆延伸曲面Extend surface◆移动曲面Movesurface◆复制曲面Copysurface◆旋转曲面Rotate surface◆曲面镜射Mirrorsurface◆删除破孔Delete hole◆删除面Delete face◆置换面Replaceface如何使用扫出之导引曲线• 导引曲线与轮廓贯穿• 导引曲线不与轮廓贯穿利用扫出路径使轮廓之法线向量一致• 轮廓之法线向量不固定• 轮廓之法线向量保持向上扫出特征之应用• 不规则外型之弹簧• 路径一致管路之制作利用中心线参数控制路径轮廓之起始／终止相切控制导引曲线与接触面之相切▪防止迭层拉伸面扭曲之处理 －保持轮廓节点之一致 ▪消除迭层拉伸面之陵线 －以不规则曲线取代轮廓线公母模之制作▪制作分模面▪填补靠破孔平坦曲面模穴曲面之制作缝织曲面母模面公模面曲面工具实际应用范例 模穴成型公模母模Import Files/\. J删除面复制排列面▪输入曲面▪置换面输入曲面并使用曲面除料使用导圆角修饰外型边线破面的填补方式与技巧删除破孔－适用于较单纯之曲面破面的填补方式与技巧迭层拉伸曲面－适用于破孔之轮廓较单纯者填补曲面－适用于较复杂之曲面Import Files的编修交错曲面的填补方式与技巧以分模线切割曲面删除曲面填补曲面Import Files的曲面编修将曲面转为实体方法一：由缝合之曲面实例化方法二：输出Iges后再输入Import Files的曲面编修利用删除面工具处理实体面之瑕疵• 实体裂隙之填补• 填补状况不佳之曲面的处理－填补后转为实体再删除不佳之面偏移参数变化半径参数面圆角控制线•分割曲面•建立限制点•产生造型特征•切出零件边线•以相同方式建立造型特征•进行数组复制造型特征长方形与正方形• 圆顶特征只能于平面建构。

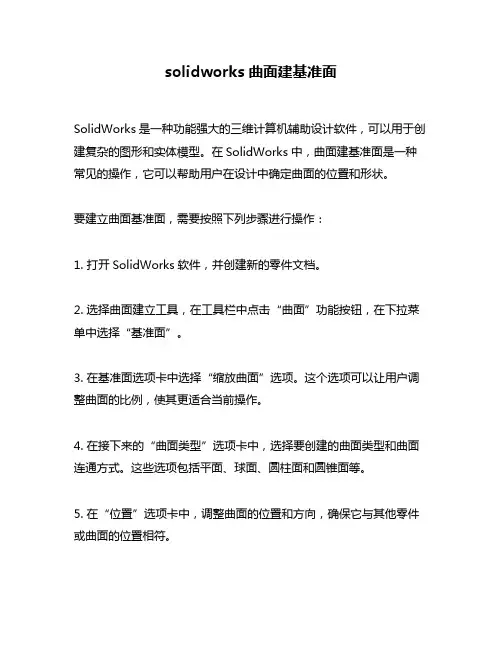

solidworks曲面建基准面
SolidWorks是一种功能强大的三维计算机辅助设计软件，可以用于创建复杂的图形和实体模型。
在SolidWorks中，曲面建基准面是一种常见的操作，它可以帮助用户在设计中确定曲面的位置和形状。
要建立曲面基准面，需要按照下列步骤进行操作：
1. 打开SolidWorks软件，并创建新的零件文档。
2. 选择曲面建立工具，在工具栏中点击“曲面”功能按钮，在下拉菜单中选择“基准面”。
3. 在基准面选项卡中选择“缩放曲面”选项。
这个选项可以让用户调整曲面的比例，使其更适合当前操作。
4. 在接下来的“曲面类型”选项卡中，选择要创建的曲面类型和曲面连通方式。
这些选项包括平面、球面、圆柱面和圆锥面等。
5. 在“位置”选项卡中，调整曲面的位置和方向，确保它与其他零件或曲面的位置相符。
6. 确认基准面的设置，并保存零件文档。
用户可以使用此基准面作为其他曲面或实体的参考。
在实际应用中，曲面基准面的建立对于复杂零件的设计非常重要。
通过建立曲面基准面，用户可以更准确地控制曲面的形状和位置，提高设计的精度和效率。
另外，SolidWorks还提供了丰富的工具和功能来帮助用户优化曲面的形状和特征，包括曲面修整、曲面校核和曲面缝合等功能。
总之，曲面建基准面是SolidWorks中非常重要的一项功能，它可以帮助用户更好地掌握曲面的形状和位置，提高设计的质量和效率。
用户可以根据具体的需求选择不同的曲面类型和曲面连通方式，并使用丰富的工具和功能对曲面进行进一步优化和修整，确保设计的精度和可靠性。
solidworks曲面命令讲解-回复SolidWorks是一种先进的三维建模软件，广泛用于工程设计和制造领域。
其中，曲面命令是SolidWorks的重要功能之一，它使用户能够轻松创建复杂的曲面形状和曲线特征。
本文将详细介绍SolidWorks曲面命令的使用方法和技巧，帮助读者掌握这一功能。
首先，让我们介绍SolidWorks中的曲面命令。
曲面命令是一组用于创建曲面特征的工具和选项。
它们允许用户基于已有的几何形状或通过绘制轮廓来创建曲面。
曲面命令可以用于创建复杂的机械零件、汽车外壳、飞机机翼等。
一、创建基础几何形状在使用曲面命令之前，首先需要创建一个基础几何形状。
SolidWorks提供了多种创建几何形状的方法，包括绘制线、创建实体几何体、导入几何体等。
这些基础几何形状将作为曲面命令的基础。
二、曲面命令选项在进入曲面命令之前，让我们先了解一些常用的曲面命令选项。
1. 曲面填充：用于在已有几何形状之间创建平滑的曲面。
用户可以选择两个或多个边界来定义填充的曲面。
曲面填充还提供了许多选项，如切线控制、变形网格、封闭选项等。
2. 曲面放样：用于沿已有曲线或边界放样曲面。
用户可以选择放样方向和路径，并调整放样曲面的参数。
3. 曲面增强：用于通过修剪、切口、合并等操作对现有曲面进行修改和改进。
4. 曲面修复：用于修复曲面上的任何错误或缺陷。
这包括平滑曲面、删除不需要的曲面、填补缺口等。
5. 曲面涂抹：用于将一个曲面固定到另一个曲面上。
它可以用于创建连续且平滑的过渡。
6. 曲面平面：用于在给定平面上创建曲面。
用户可以选择不同的方式来定义曲面，如通过曲线、边界、点等。
以上只是曲面命令中的一小部分选项，实际使用过程中，用户可以根据需求选择不同的选项和参数。
三、曲面命令操作步骤接下来，我们将一步一步介绍如何使用SolidWorks曲面命令。
1. 创建基础几何形状：根据实际需要，选择合适的方法创建基础几何形状。
可以使用线条工具、实体建模工具或导入几何体等功能。
内容提要：● SolidWorks 曲线● SolidWorks 曲面特征● SolidWorks 曲面分析● SolidWorks 常用面的建摸方法● SolidWorks 综合运用SolidWorks 曲线：分割线：将实体（草图、实体、曲面、面、基准面、或曲面样条曲线）投影到曲面或平面。
并将所选的面分割为多个分离的面，从而允许您选取每一个面。
命令：插入——曲线——分割线几个选项的介绍：投影：将草图投影到曲面上，并将所选的面分割。
轮廓：在一个圆柱形零件上生成一条分割线。
并将所选的面分割。
（曲面外形的分模常用的方法）交叉：以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。
（简单的说是所选面与其他曲面或者平面的交线来分割所选面）其他选项含义：分割所有：分割穿越曲面上的所有可能区域。
自然：分割遵循曲面的形状。
线性：分割遵循线性方向。
投影曲线：从草图投影到模型面或曲面上，或从相交的基准面上绘制的线条。
几个选项的介绍：草图到面：在基准面中绘制的草图曲线投影到试题的某一个面上，从而生成一条3D 曲线。
草图到草图：在相交的两个基准面上分别绘制草图，两个草图各自沿垂直方向投影在空间中相交生成一条3D 曲线。
（比如做拉伸弹簧的常有这一步骤来做扫描路径）组合曲线：通过将曲线、草图几何和模型边线组合为一条单一曲线来生成组合曲线。
使用该曲线作为生成放样或扫描的引导曲线。
注意：生成组合曲线的个段线（曲线、草图几何、模型边线）必须互相连接通过XYZ 点的曲线：通过X 、Y 和 Z 座标列中的单元格里点座标生成的样条曲线。
（操作不做详细介绍）通过参考点的样条曲线：利用定义的点或已存在的端点作为曲线型值点而生成的样条曲线。
螺旋线\涡状线：通过草图上的一个圆来绘制。
样条曲线：主要讲解套和样条曲线和样条曲线的控制。
套和样条曲线：将多个草图实体转化成单一样条曲线。
（扫描的路径和引导线，放样的引导线都需要单一的曲线），下面是两个直线段和一个圆弧段套和成单一的样条曲线，当然套和后的样条曲线并非和之前的两个直线段和一个圆弧段一模一样，有个偏差，由公差控制，用户可以自行调整。
SolidWorks曲面设计教程之常用曲面指令介绍学习作者：无维网gaoch等距面：1. 等距曲面：往内等距距离为1 的曲面。
2. 裁减曲面：在基准面1 上绘制一裁减草图，对原曲面进行裁减。
3. 裁减曲面：同样在基准面1 上对之前的裁减草图进行向内偏移1，然后裁减等距曲面4. 放样：选取两个裁减面的边界作为轮廓并放样来完成。
消失面：g a o ch原创S o l id w o rk s教程无维网W WW.5DC A D.C N1. 等距曲面：往内等距距离为2 的曲面。
2. 裁减：绘制草图并裁减，如图。
3. 投影曲线4. 放样：把裁减曲面的一边线和投影曲线作为轮廓进行放样，一边约束成相切（或者曲率）进行放样。
并把等距的面隐藏。
g a o c h 原创S o l i d w or k s 教程无维网W W W .5D C A D .C N5. 对放样面稍微进行调整。
并缝合。
6.填充：对内部进行填充，一边设置相切，一边设置接触。
最后缝合就OK 了。
（再成为实体后倒个小圆角样子就更好了）放样过度面g a o c h 原创S o l i d w o r k s 教程 无维网W W W .5D C A D .C N1. 这种情况，都先画两个单独的曲面，如图2. 裁减：绘制草图进行裁减。
3. 放样：两曲面的一边界做为轮廓放样。
g a o c h原创S o l id w o rk s教程无维网W WW.5DC A D.C N4. 裁减：合并曲面并根据自己目的需要进行裁减。
利用图片造形： 它的命令在工具——草图绘制工具——草图图片 步骤：选取一基准面，然后进入草图，点击草图图片命令，浏览到图片路径，确定，在草图中插入了图片，然后就是“描”的工作了。
收敛面的解决：：用的方法就是裁剪， 然后填充，也可以用分割线然后用删除面（相切填充）。
g a o c h 原创S o l i d w o r k s 教程 无维网W W W .5D C A D .C Ng a o c h原创S o l id w o rk s教程无维网W WW.5DC A D.C N。
Solidworks中创建复杂曲面的方法与技巧Solidworks是一款广泛应用于三维建模和设计领域的软件。
在Solidworks中创建复杂曲面需要一定的技巧和方法。
本文将介绍一些实用的技巧，帮助用户更高效地创建复杂曲面。
1. 熟悉曲面建模工具Solidworks提供了丰富的曲面建模工具，例如钣金工具、草图工具和曲面特征等。
熟悉这些工具的使用方法，能够更好地应用于复杂曲面的创建。
通过掌握这些工具，用户可以更加自如地进行曲面建模过程。
2. 合理使用曲线和曲面在创建复杂曲面时，合理地使用曲线和曲面是非常重要的。
通过绘制精确的曲线和曲面，用户可以更好地控制和调整曲面的形状和几何属性。
在Solidworks中，用户可以使用插入实体功能来创建曲面，然后使用曲线生成曲面，以实现所需的复杂曲面效果。
3. 使用曲面修剪工具曲面修剪工具是Solidworks中常用的功能之一，用于修剪、合并或删除曲面的部分。
用户可以选择曲面修剪工具，然后选择需要修剪的曲面和修剪工具，通过指定修剪区域进行修剪操作。
这个功能可以帮助用户快速精确地剪裁复杂曲面。
4. 增加平滑和对称性在创建复杂曲面时，经常需要考虑曲面的平滑和对称性。
Solidworks中的平滑曲面工具可以帮助用户在曲面上添加平滑处理，使得曲面过渡更加自然流畅。
此外，应用对称性约束可以使得曲面的两侧保持对称，从而更好地满足用户的设计需求。
5. 使用曲面拟合工具Solidworks中的曲面拟合工具可以帮助用户在不规则曲面上创建正规图形的曲面。
用户可以选择曲面拟合工具，然后选择所需的形状和曲面，通过拟合曲线和曲面来生成复杂曲面。
这样，用户可以更加精确地创建所需的曲面形状。
6. 应用曲面修复功能在进行复杂曲面设计时，由于操作不当或者其他原因，曲面可能会出现缺陷或错误。
此时，用户可以使用Solidworks中的曲面修复功能来修复这些曲面。
通过选择曲面修复功能，然后选择需要修复的曲面，系统将自动检测并修复曲面上的缺陷，使曲面恢复到正常状态。
SolidWorks曲⾯实例操作｜案例讲解在利⽤SOLIDWORKS绘制您的产品模型时，初期您的产品由产品设计师进⾏初步概念设计，经由简单的⼿绘图绘制出⼀个外观雏型图。
接下来您可由不同的基准⾯将这些图⽚来输⼊到SOLIDWORKS内(图1)，输⼊后您可以发现SOLIDWORKS中将出现⼀个⽐例尺线段，您可以拖曳该线段⾄您所需绘制的图⽚前后端，可直接输⼊尺⼨来定义该图⽚的实际⼤⼩，以便您后续绘制相同尺⼨模型(图2)。
以下我们使⽤SOLIDWORKS曲⾯功能来完成⼀个砂铸开瓶器的建置。
图1图2输⼊完所需的图⽚后，您可利⽤草图⼯具在不同视⾓基准⾯依实际图⽚的外观轮廓线段来描绘出所需的草图线段(图3)，完成这些前置作业后可开始进⼊实体建模阶段。
图3⾸先我们可参考Top Layout草图来绘制⼀个头部实体模型(图4)，接着我们可利⽤曲⾯中”删除⾯”的功能(图5)，模型将由⼀个实体转为曲⾯本体，保留我们后续所需之曲⾯后，可再利⽤Right Layout草图绘制把柄的草图，伸长曲⾯完成⼀曲⾯外型(图6)，并利⽤Top Flat Layout草图，修剪该曲⾯完成柄⾝造型(图7)。
图4图5图6图7接下来我们将使⽤不同绘制⽅式与技巧来完成把柄柄⾝的外部⾯，使⽤”边界曲⾯”功能时，我们需要完成曲⾯的边缘界线，这些边界线可为既有的曲⾯边线或是⾃⾏绘制的草图线段，⼀样使⽤Top Layout草图参考出侧⾯轮廓线并伸长曲⾯(图8)，我们可定义⼀新的基准⾯来绘制⼀弧形草图，并使⽤边界曲⾯功能将草图与不同曲⾯边缘之线段直接⽣柄⾝侧⾯曲⾯(图9)。
图8图9另外我们在尾端也绘制⼀草图并伸长曲⾯(图10)，以备稍后的⾯的填补。
使⽤”曲⾯填补”时，选择的边线需要是实际存在的曲⾯边线⽽⽆法使⽤草图线段，接着我们可先缝织曲⾯(图11)来简化需填补的曲⾯边界以利后续填补曲⾯，在填补曲⾯时，您可选择所需填补的边界线段，不同线段可给定接触、相切、曲率等不同的边线设定，设定好后选择确定完成曲⾯的填补(图12)。
solidworks曲面平面区域
摘要：
一、SolidWorks 软件介绍
二、曲面与平面区域的概念
三、将曲面展开成平面区域的方法
四、裁剪和加厚曲面的操作
五、绘制曲面的技巧
六、在曲面上绘制图形
正文：
SolidWorks 是一款功能强大的3D 建模软件，广泛应用于结构设计领域。
在SolidWorks 中，曲面是三维模型的重要组成部分，而平面区域则是二维图形的表示。
本文将详细介绍如何在SolidWorks 中处理曲面和平面区域。
首先，我们需要了解曲面与平面区域的概念。
在SolidWorks 中，曲面是由曲线围成的三维图形，具有一定的厚度和宽度。
平面区域则是由直线围成的二维图形，通常用于表示曲面的某一部分。
要将曲面展开成平面区域，需要使用SolidWorks 的展开功能。
对于可展开曲面，可以直接使用展开命令将其展开成平面。
对于不可展开曲面，如球面，需要通过一定的处理方法，例如地图绘制法，将其展开成平面。
需要注意的是，目前没有CAD 软件能够直接展开不可展开曲面。
在SolidWorks 中，还可以对曲面进行裁剪和加厚操作。
裁剪曲面可以帮助我们得到所需的形状，而加厚操作则可以将图案刻在曲面上。
具体操作方法
可以参考相关教程。
在绘制曲面时，需要掌握一些技巧。
例如，可以利用SolidWorks 的等距曲面功能，复制曲面并调整其距离。
此外，还可以通过绘制曲线和投影曲线等方式，将所需的图形添加到曲面上。
最后，我们来看如何在曲面上绘制图形。
